Aristo®

Mig 4004i Pulse

380-460 V

Kullanım kılavuzu

0463 431 301 TR 20220103

Valid for: serial no. 551, 704-xxx-xxxx

İÇINDEKILER

GÜVENLİK

1.1 Sembollerin anlamı

1.2 Güvenlik önlemleri

GİRİŞ

2.1 Donanım

TEKNİK VERİLER

MONTAJ

4.1 Konum

4.2 Kaldırma talimatları

4.3 Şebeke besleme

ÇALIŞMA

5.1 Bağlantılar ve kontrol cihazları

5.2 Simgeler

5.3 Kaynaklama ve dönüş kablosu bağlantısı

5.4 Güç kaynağının açılıp/kapatılması

5.5 Fan kontrolü

5.6 Termal koruma

5.7 VRD (Voltaj Azaltma Cihazı)

5.8 Uzaktan kontrol ünitesi

5.9 Ark voltaj geri beslemesi

...................................................................................................

................................................................................

.................................................................................

............................................................................................................

..................................................................................................

.......................................................................................

.......................................................................................................

.....................................................................................................

................................................................................

.....................................................................................

.....................................................................................................

..................................................................................................

............................................................................................

........................................................................................

...................................................................

..........................................................................

.......................................................................

.............................................................

...........................................

........................................................

4 4

11 11 11

16 16 16 17 17 17 17 17 18

BAKIM

6.1 Muayene ve temizlik

SORUN GİDERME

YEDEK PARÇA SİPARİŞİ

DEVRE ŞEMASI

..........................................................................................................

..................................................................................................

SİPARİŞ NUMARALARI AŞINAN PARÇALAR AKSESUARLAR

...........................................................................................

..................................................................................................

...............................................................................

.......................................................................................

...........................................................................

......................................................................................

21 22 23 24 25

Haber vermeksizin özellikleri değiştirme hakları saklıdır.

0463 431 301 © ESAB AB 2022

1 GÜVENLİK

1.1 Sembollerin anlamı

Bu kılavuz boyunca kullanıldığı gibi: Dikkatli Olun! Uyanık olun!

TEHLİKE! Ani tehlike anlamına gelir. Önlenmediği takdirde ani, ciddi yaralanmalara

veya can kaybına neden olur.

UYARI! Potansiyel tehlike anlamına gelir; yaralamalara veya can kaybına neden

olabilir.

DİKKAT! Küçük çaplı bedensel yaralanmalara sebep olabilecek tehlike anlamına gelir.

UYARI!

Kullanımdan önce kullanım kılavuzunu okuyun ve anlayın; tüm etiketlere, işveren güvenlik uygulamalarına ve Güvenlik Veri Formlarına (SDS'ler) uyun.

1.2 Güvenlik önlemleri

ESAB cihazının kullanıcıları cihaz ile veya cihaza yakın çalışan herkesin ilgili tüm güvenlik önlemlerine uymasını sağlamak için nihai sorumluluğu taşımalıdır. Güvenlik önlemleri bu tip cihazlar için geçerli gereksinimleri karşılamalıdır. İşyeri için geçerli standart yönetmeliklere ek olarak aşağıdaki tavsiyelere uyulmalıdır.

Tüm çalışmalar eğitimli, cihazın çalışmasına aşina personel tarafından yapılmalıdır. Cihazın hatalı çalıştırılması operatörün yaralanmasına ve cihazın zarar görmesine neden olabilecek tehlikeli durumlara yol açabilir.

1. Cihazı kullanan herkesin aşağıdakilere aşina olması gerekir: ○ çalışmasına ○ acil durdurma yerlerine ○ fonksiyonuna ○ ilgili güvenlik önlemlerine ○ cihazın kaynak yapma ve kesme veya ilgili diğer işlemleri

2. Operatör aşağıdakileri sağlamalıdır: ○ çalışmaya başlandığında cihazın çalışma alanı içinde hiçbir yetkisiz kişinin

bulunmaması.

○ ark vurduğunda veya cihazla çalışmaya başlandığında hiç kimsenin korumasız

olmaması

3. İşyeri şu özelliklerde olmalıdır: ○ amaca uygun ○ hava akımından etkilenmeyen

0463 431 301

- 4 -

1 GÜVENLİK

4. Kişisel güvenlik ekipmanı: ○ Daima, örneğin koruyucu gözlük, alev geçirmez giysi, koruyucu eldiven gibi,

önerilen kişisel güvenlik ekipmanlarını giyin.

○ Sıkışabilecek veya yanıklara neden olabilecek bol elbiseler, örneğin eşarp,

bilezik, yüzük, vb., takmayın.

5. Genel önlemler: ○ Dönüş kablosunun sağlam şekilde bağlandığından emin olun. ○ Yüksek gerilim cihazları ile ilgili çalışmalar sadece yetkili bir elektrikçi

tarafından gerçekleştirilebilir

○ Uygun yangın söndürme ekipmanı açıkça işaretlenmiş ve elinizin altında

olmalıdır.

○ Cihazın yağlama ve bakım işlemi cihaz çalışırken yapılmamalıdır

UYARI!

Ark kaynak ve kesme kendinize ve başkalarına zararlı olabilir. Kaynak ve kesme sırasında önlemler alın.

ELEKTRİK ÇARPMASI - Öldürebilir

• Üniteyi kullanım kılavuzuna uygun şekilde takın ve topraklayın.

• Çıplak tenle, ıslak eldivenle veya ıslak giysilerle üzerinde elektrik bulunan parçalara veya elektrotlara dokunmayın.

• Kendinizi işten ve topraktan izole edin.

• Çalışma konumunuzun güvenli olduğundan emin olun

ELEKTRİKLİ VE MANYETİK ALANLAR - Sağlık için tehlikeli olabilir

• Kalp pili olan kaynakçılar, kaynak işinden önce doktorlarına danışmalıdır. EMF, bazı kalp pillerinde parazit yapabilir.

• EMF'ye maruz kalmanın, sağlık üzerinde bilinmeyen diğer etkileri olabilir.

• Kaynakçılar, EMF maruziyeti etkilerini en aza indirmek için aşağıdaki prosedürleri kullanmalıdır:

○ Elektrodu ve çalışma kablolarını vücudunuzla aynı tarafta olacak

şekilde birlikte yönlendirin. Mümkünse bunları bantla sabitleyin. Üfleç ve iş kabloları arasında durmayın. Üfleci veya iş kablosunu asla vücudunuza dolamayın. Kaynaklama güç kaynağını ve kabloları vücudunuzdan olabildiğince uzakta tutun.

○ İş kablosunu, iş parçasına kaynak yapılan alana mümkün olduğunca

yakın şekilde bağlayın.

DUMAN VE GAZLAR - sağlık için tehlikeli olabilir

• Başınızı dumandan uzak tutun.

• Gazları ve dumanları nefes aldığınız yerden veya genel olarak bölgeden çıkarmak için havalandırmayı, arkta dışa atımı veya ikisini birden kullanın.

ARK IŞINLARI - gözlerinize zarar verebilir ve cildi yakabilir

• Gözlerinizi ve bedeninizi koruyun. Doğru kaynak paravanını ve filtre merceğini kullanın ve koruyucu giysiler giyin.

• Yakındakileri uygun paravanlar veya perdelerle koruyun.

0463 431 301

GÜRÜLTÜ - Aşırı gürültü işitmeye zarar verebilir

Kulaklarınızı koruyun. Kulak tıkaçları veya diğer işitme korumalarını kullanın.

- 5 -

1 GÜVENLİK

HAREKETLİ PARÇALAR - Yaralanmaya neden olabilir

• Tüm kapıların, panellerin ve kapakların kapalı ve emniyetli bir şekilde yerinde olduğundan emin olun. Gerektiğinde, yalnızca yetkili kişilerin kapakları bakım ve sorun giderme işlemleri için çıkarmasını sağlayın. Servis işlemi bittiğinde, motoru çalıştırmadan önce panelleri veya kapakları yeniden takın ve kapıları kapatın.

• Üniteyi takmadan veya bağlamadan önce motoru durdurun.

• Ellerinizi, saçınızı, bol giysileri ve aletleri hareketli parçalardan uzak tutun.

YANGIN TEHLİKESİ

• Kıvılcımlar (sıçrayan alevler) yangına neden olabilir. Yakında tutuşabilen malzemeler olmadığından emin olun.

• Kapalı konteynerlerde kullanmayın.

SICAK YÜZEY - Parçalar yakabilir

• Parçalara çıplak elle dokunmayın.

• Ekipman üzerinde çalışmadan önce soğuması için bekleyin.

• Sıcak parçaları tutmak için yanıkları önlemek amacıyla uygun aletler ve/veya yalıtımlı kaynak eldivenleri kullanın.

ARIZA - arıza durumunda uzmanından yardım isteyiniz. KENDİNİZİ VE DİĞERLERİNİ KORUYUN!

DİKKAT!

Bu ürün sadece ark kaynağı için tasarlanmıştır.

UYARI!

Donmuş boruların erimesi için güç kaynağı kullanmayın.

DİKKAT!

A sınıfı ekipman, düşük voltajlı elektrik besleme sistemi tarafından elektrik sağlanan konut mahallerinde kullanılmak üzere tasarlanmamıştır. Sebebiyet verilen ve aynı zamanda yayılan bozukluklar nedeniyle, bu yerlerde A sınıfı ekipmanın elektromanyetik uyumluluk sağlanmasında olası güçlükler söz konusu olabilir.

NOT! Elektronik cihazları bir geri dönüşüm tesisinde imha

edin!

Atık Elektrikli ve Elektronik Cihazlar Avrupa Direktifi'ne 2012/19/EC ve ulusal hukuka uygun olarak uygulanmasına riayet edilerek, kullanım ömrünün sonuna gelen elektrikli ve/veya elektronik cihazların geri dönüşüm tesisinde bertaraf edilmesi gerekmektedir.

Ekipmanın sorumlu kişisi olarak, onaylanmış toplama istasyonları hakkında bilgi elde etmek sizin sorumluluğunuzdadır.

Detaylı bilgi için en yakın ESAB bayisine başvurun.

0463 431 301

- 6 -

1 GÜVENLİK

ESAB, çeşitli kaynak aksesuarları ve kişisel koruyucu ekipmanları satışa sunmaktadır. Sipariş bilgileri için yerel ESAB bayinizle iletişime geçin veya web sitemizi ziyaret edin.

0463 431 301

- 7 -

2 GİRİŞ

MA25 Pulse ya da U6 veya U82ile birleştirilen Mig 4004i Pulse güç kaynağı; MMA, TIG, MIG/MAG ve pulse MIG'yi destekleyen eksiksiz bir çoklu işlem paketi sunar.

Güç kaynağı, Feed 3004/4804 veya YardFeed 2000 tel besleme ünitesi ve COOL 1 soğutma ünitesiyle birlikte kullanım için tasarlanmıştır. Besleme üniteleri ve soğutma ünitesi hakkında daha fazla bilgi almak için Kullanım kılavuzuna başvurun.

Ürün için ESAB aksesuarlarını bu kılavuzun "AKSESUARLAR" bölümünde bulabilirsiniz.

2.1 Donanım

Güç sistemi şunlarla birlikte verilir:

• Topraklama pensi olan 5 m dönüş kablosu

• kaynaklama güç kaynağı kullanım kılavuzu

0463 431 301

- 8 -

3 TEKNİK VERİLER

Mig 4004i Pulse Şebeke voltajı 380-460V, ±%10, 3~ 50/60 Hz Şebeke beslemesi S

Ana akım I

max

scmin

5.8 MVA

28 A

Yüksüz güç 57 W Ayar aralığı (DC)

MIG/MAG 16 A/14,8 V - 400 A/34 V ELEKTROT 16 A/20,6 V - 400 A/36 V TIG 4 A/10,2 V - 400 A/26 V

MIG/MAG durumunda izin verilen yük

%60 görev döngüsü 400 A/34,0 V %100 görev döngüsü 300 A/29,0 V

MMA durumunda izin verilen yük

%60 görev döngüsü 400 A/36,0 V %100 görev döngüsü 300 A/32,0 V

TIG durumunda izin verilen yük

%60 görev döngüsü 400 A/26,0 V %100 görev döngüsü 300 A/22,0 V

Azami akımda güç faktörü 0,95 Azami akımda yeterlilik 89,5 % Açık devre voltajı 55 V Çalışma sıcaklığı -10 - 40°C (14 - 104°F) Taşıma sıcaklığı -20 - +55 C (-4 - 131°F) Rölanti konumundaki sabit ses

<70 dB (A)

basıncı Boyutlar u×g×y 613 × 257 × 445 mm (24,0 × 10,1 × 17,5 inç) Ağırlık 48 kg (106 lb) İzolasyon sınıfı H Koruma sınıfı IP23 Uygulama sınıflandırması

Şebeke beslemesi, S

sc min

IEC 61000-3-12'ye uygun olarak ağ üzerinde asgari kısa devre gücü.

Görev döngüsü

Görev döngüsü, kaynak yapabileceğiniz veya aşırı yüklenmeden belirli bir yüklemede kesebileceğiniz bir on dakikalık bir sürenin yüzdesi olan süre anlamına gelir. Görev döngüsü, 40°C/104°F veya daha düşük sıcaklıklar için geçerlidir.

Koruma sınıfı IP kodu koruma sınıfını, yani katı nesneler veya suyun nüfuzuna karşı koruma derecesini

belirtir.

0463 431 301

- 9 -

3 TEKNİK VERİLER

IP23 ile işaretlenmiş cihaz iç ve dış mekan kullanımı için tasarlanmıştır.

Uygulama sınıfı

sembolü güç kaynağının yüksek elektrik tehlikesi olan yerlerde kullanılmak üzere

tasarlanmış olduğunu gösterir.

0463 431 301

- 10 -

4 MONTAJ

Montaj işlemi mutlaka bir profesyonel tarafından yapılmalıdır.

DİKKAT!

Bu ürün endüstriyel kullanım için tasarlanmıştır. Ev ortamında bu ürün radyo parazitine neden olabilir. Gerekli önlemleri almak kullanıcının sorumluluğundadır.

4.1 Konum

Kaynaklama güç kaynağını, hava giriş ve çıkışları engellenmeyecek şekilde yerleştirin.

4.2 Kaldırma talimatları

4.3 Şebeke besleme

NOT! Şebeke besleme gereksinimleri

Bu donanım, kullanıcı beslemesi ile şebeke sistemi arasında olan girişim noktasındaki kısa devre gücünün S

61000-3-12 ile uyumludur. Gerekirse dağıtım şebeke operatörüne danışarak ekipmanın S

bağlı olduğundan emin olmak ekipmanı monte edenin veya kullanıcısının sorumluluğundadır. TEKNİK VERİLER bölümündeki teknik bilgilere bakın.

NOT!

Güç kaynağına, bir jeneratörden güç sağlanabilir. Daha fazla bilgi için, yetkili ESAB servis personeline başvurun.

0463 431 301

cmin

scmin

'e eşit ya da daha büyük bir kısa devre gücü ile sadece bir kaynağa

değerinden büyük veya eşit olması koşuluyla IEC

- 11 -

4 MONTAJ

Ünitenin, doğru şebeke güç kaynağı voltajına bağlı olduğundan ve doğru sigorta boyutu ile korunduğundan emin olun. Düzenlemelere uygun bir koruyucu topraklama bağlantısı yapılmalıdır.

A. Besleme bağlantısı bilgilerini içeren

anma değeri plakası

Önerilen sigorta boyutları ve minimum kablo alanı

Mig 4004i Pulse Şebeke voltajı 380-460 V, +/- %10, 3~50/60 Hz Şebeke kablo kesiti Faz akımı I

effUin

380 V 20 A

4G4 mm

Dalgalanmaya dayanıklı sigorta 20 A C dalgalanma tipli MCB sigorta 25 A

Faz akımı I

effUin

400 V 19,2 A

Dalgalanmaya dayanıklı sigorta 20 A C dalgalanma tipli MCB sigorta 25 A

Faz akımı I

effUin

415 V 18 A

Dalgalanmaya dayanıklı sigorta 20 A C dalgalanma tipli MCB sigorta 20 A

Faz akımı I

effUin

440 V 17,6 A

Dalgalanmaya dayanıklı sigorta 20 A C dalgalanma tipli MCB sigorta 20 A

Faz akımı I

effUin

460 V 17 A

Dalgalanmaya dayanıklı sigorta 20 A C dalgalanma tipli MCB sigorta 20 A

NOT!

Yukarıda gösterilen şebeke elektrik kablosu alanları ve sigorta boyutları İsveç mevzuatına uygundur. Diğer bölgeler için güç kaynağı kabloları uygulamaya uygun, yerel ve ulusal düzenlemeler ile uyumlu olmalıdır.

0463 431 301

- 12 -

4 MONTAJ

Şebeke kablosunun montajı

Şebeke kablosunun değişmesi gerekiyorsa alt plakaya giden topraklama bağlantısı doğru bir şekilde yapılmalıdır. Yan paneli sökme ve şebeke kablosu montajı ile ilgili bilgi almak için yukarıdaki resimlere göz atın. Bu bağlantı noktasına başka kablo takılmamalıdır.

0463 431 301

- 13 -

4 MONTAJ

Bağlantı talimatı 0465 152 883

Bağlantı talimatı 0465 152 884

Güç sistemi sipariş no. Varsayılan giriş voltajı ayarı

0465 152 883 400 V Şebeke kablosuyla fiş takılı şekilde teslim

edildi.

0465 152 884 415 V Şebeke kablosuyla teslim edildi.

Başka bir şebeke voltajı gerekirse baskılı devre kartındaki kablo, doğru pime taşınmalı (yukarıdaki resme bakın) ve şebeke kablosu ile fiş ilgili ulusal düzenlemelere göre değiştirilmelidir. Bu işlemin, yeterli elektrik sistemi bilgisine sahip kişiler tarafından gerçekleştirilmesi zorunludur. Bu işlem gerçekleştirilirken güç kaynağının şebeke bağlantısı kesilmelidir.

0463 431 301

- 14 -

5 ÇALIŞMA

Cihazın kullanımı için genel güvenlik düzenlemelerini bu kılavuzun "GÜVENLİK" bölümünde bulabilirsiniz. Cihazı kullanmaya başlamadan önce bunu dikkatlice okuyun!

UYARI!

Ekipmanı sabitleyin (özellikle zemin düz değilse veya eğimliyse).

NOT!

Mig kısa darbe işleminde olası en iyi sonucu almak için kaynaklama ve dönüş kabloları 10 m'yi (33 ft) aşmamalıdır.

0463 431 301

- 15 -

5 ÇALIŞMA

5.1 Bağlantılar ve kontrol cihazları

1. Negatif kaynaklama terminali: Dönüş

kablosu

2. Şebeke güç kaynağı anahtarı, 0/1 6. Pozitif kaynaklama terminali: Kaynak

3. Tel besleme ünitesi veya uzaktan

kontrol ünitesi bağlantısı

4. LED göstergesi, güç kaynağı AÇIK 8. Şebeke kablosu

5. LED göstergesi, termal koruma

kablosu

7. Besleme ünitesine giden besleme voltajı

(42 V) için sigorta (10 A)

5.2 Simgeler

Uzaktan kontrol ünitesi (2)

Güç kaynağı AÇIK (4)

Aşırı ısınma (3)

5.3 Kaynaklama ve dönüş kablosu bağlantısı

Güç kaynak sisteminde, kaynaklama ve dönüş kabloları için bir pozitif terminal (+) ve bir negatif terminal (-) olmak üzere iki çıkış vardır.

Dönüş kablosunu güç kaynağının negatif terminaline bağlayın. Dönüş kablosu kontak klipsini iş parçasına sabitleyin ve iş parçası ile güç kaynağındaki dönüş kablosu çıkışı arasında iyi bir temas olmasını sağlayın.

0463 431 301

- 16 -

5 ÇALIŞMA

Bağlantı seti kabloları için önerilen maksimum akım değerleri

maks.

450 A (%60 görev döngüsü) 350 A (%100 görev döngüsü) 550 A (%60 görev döngüsü) 430 A (%100 görev döngüsü)

Görev döngüsü

Kablo kesiti Kablo uzunluğu

70 mm

95 mm

2 - 35 m

(6,6 ft - 114,8 ft)

2 - 35 m

(6,6 ft - 114,8 ft)

5.4 Güç kaynağının açılıp/kapatılması

Anahtarı (2), "1" konumuna çevirerek güç kaynağını açın. Anahtarı (2), "0" konumuna çevirerek güç kaynağını kapatın. Kaynaklama verileri, şebeke beslemesinin anormal bir şekilde kesilmesine veya güç kaynağının normal bir şekilde kapatılmasına bakılmaksızın saklanır. Böylece ünite tekrar açıldığında kaynaklama verileri kullanılabilir.

5.5 Fan kontrolü

Güç kaynağı bir zaman devresine sahiptir. Bu devre, kaynaklama işlemi durduktan ve ünite enerji tasarrufu moduna geçtikten sonra fanı 6,5 dakika boyunca çalıştırır. Kaynaklama işlemi yeniden başladığında fanlar tekrar çalışmaya başlar. Fanlar, 150 A'ya kadar kaynak akımları için düşük hızda; daha yüksek akımlar için ise tam hızda çalışır.

DİKKAT!

Fanlar, güç kaynağının aşırı ısınmasını önlemek için herhangi bir zamanda çalışmaya başlayabilir.

5.6 Termal koruma

Kaynaklama güç kaynağı, içerideki sıcaklık çok yükselirse devreye giren termal koruma sistemine sahiptir. Böyle bir durum oluştuğunda kaynak akımı engellenir ve kontrol panelinde bir arıza kodu görüntülenir. Sıcaklık, normal çalışma sıcaklığına düştüğünde termal koruma otomatik olarak sıfırlanır.

5.7 VRD (Voltaj Azaltma Cihazı)

VRD fonksiyonu, kaynak yapılmadığında, açık devre geriliminin 35V değerini aşmaması sağlar. VRD işlevi etkinleştirildiğinde VRDLED'i yanar. VRD işlevi, ESAT (ESAB Yazılım Yönetimi Aracı. Ayarların yönetilmesi ve yazılımın güncelleştirilmesi gibi işlevler için yazılıma sahip bir teknik servis kiti) aracılığıyla yetkili bir servis teknisyeni tarafından etkinleştirilmelidir.

Sistem kaynağın başladığı duyumunu aldığı zaman VRD fonksiyonu engellenir.

5.8 Uzaktan kontrol ünitesi

Uzaktan kontrol ünitesinin çalışması ile ilgili bilgi almak için kontrol paneli kullanım kılavuzuna göz atın.

0463 431 301

- 17 -

5 ÇALIŞMA

5.9 Ark voltaj geri beslemesi

İyi bir kaynak sonucu almak için ark voltaj geri bildirimi çok önemli bir faktördür. MIG/MAG kaynaklamada güç kaynağı, tel besleyicideki ark voltajını algılamak için hazırdır. Bu işlevin önkoşulu, bir ESAB tel besleyici ve ESAB ara bağlantı kablosunun kullanılmasıdır! Bu ark voltajı ölçme yöntemi, kaynak kablosu ile tel beslemesi arasındaki voltaj düşüşünü telafi eder. "TrueArcVoltage" desteğine sahip bir ESAB şalomayla temas ucuna kadar düşen voltaj telafi edilir.

UYARI!

WeldCloud™ üst kutusunun arka tarafındaki harici ark voltajı girişleri (kırmızı ve siyah muz soketler), yetkili bir ESAB servis personeli tarafından ekipman bu kurulum için yapılandırılmamışsa kullanılmamalıdır.

NOT!

Geri dönüş kablosundaki voltaj düşüşünü telafi etmek için güç kaynağı (yetkili ESAB servis personeli tarafından), iş parçasından gelen bir harici ark voltajı algılama teli kullanılacak şekilde yapılandırılabilir.

0463 431 301

- 18 -

6 BAKIM

DİKKAT!

Sadece yeterli elektrik bilgisine sahip kişiler (yetkili personel) kaynak ekipmanındaki servis, bakım ya da onarım çalışmalarını yürütmek için ürünün kapağını çıkarabilir.

DİKKAT!

Ürün, üretici garantisi kapsamındadır. Yetkili olmayan servis merkezlerinde gerçekleştirilmeye çalışılacak onarım işleri, garantiyi geçersiz kılar.

NOT!

Düzenli bakım, emniyetli ve güvenilir bir çalışma için önemlidir.

Soğutma ünitesi ile ilgili bilgi almak için soğutma ünitesi kullanım kılavuzuna göz atın.

6.1 Muayene ve temizlik

Güç kaynağının kirden arınmış olduğunu düzenli şekilde kontrol edin.

Güç kaynağı, düzenli olarak düşük basınçlarda kuru basınçlı hava kullanılarak üflemeli şekilde temizlenmelidir. Kirli ortamlarda daha sık temizlenmelidir.

Aksi takdirde giriş/çıkış tıkanarak aşırı ısınmaya neden olabilir. Bu durumu önlemek için hava filtresi düzenli olarak temizlenmelidir. Filtre, büyük ve küçük tel örgülerden yapılmıştır. Büyük tel örgünün güç kaynağının en üst kısmına; küçük tel örgünün ise güç kaynağının en iç kısmına takıldığından emin olun.

Toz filtresinin değiştirilmesi ve temizlenmesi:

1. Toz filtresini şekildeki gibi serbest bırakın.

2. Filtreyi basınçlı hava (düşük basınç) ile üflemeli şekilde temizleyin.

3. En ince tel örgüye sahip filtrenin ızgaraya doğru yerleştirildiğinden emin olun.

4. Filtreyi yeniden takın.

0463 431 301

- 19 -

7 SORUN GİDERME

Yetkili bir servise göndermeden önce aşağıdaki önerilen kontrolleri ve muayeneleri deneyin.

Arıza tipi İşlemler

Ark yok. • Şebeke güç besleme anahtarının açık

olup olmadığını kontrol edin.

• Şebeke, kaynak akımı ve dönüş kablolarının doğru şekilde bağlandığından emin olun.

• Doğru akım değerinin ayarlanmış olup olmadığını kontrol edin.

• Şebeke güç besleme sigortalarını kontrol edin.

Kaynaklama işlemi sırasında kaynak akımı kesiliyor

• Termal koruma sisteminin çalışıp çalışmadığını kontrol edin (ön kısımdaki (5) turuncu LED ile gösterilir)

• LED göstergesi güç kaynağı(4) yanmıyorsa şebeke güç kaynağı sigortalarını kontrol edin.

• Dönüş kablosunun doğru sabitlenmiş olup olmadığını kontrol edin.

Termal koruma sistemi sık sık devreye giriyor • Hava filtrelerinin tıkalı olup olmadığını

kontrol edin.

• Güç kaynağı ile ilgili nominal verilerin geçilmemesini sağlayın (örn. ünitenin aşırı yüklü olup olmadığı).

• Ortam sıcaklığının nominal görev döngüsü 40°C/104°F sıcaklığının üzerinde olmadığından emin olun.

Zayıf kaynak performansı. • Kaynak akımı ve dönüş kablolarının

doğru bağlandığından emin olun.

• Doğru akım değerinin ayarlanmış olup olmadığını kontrol edin.

• Doğru kaynak tellerinin kullanıldığından emin olun.

• Şebeke güç besleme sigortalarını kontrol edin.

Kaynak şalumasının tetiğine basınca hiçbir şey olmuyor.

0463 431 301

• Güç kaynağının arka kısmındaki sigortayı kontrol edin.

• Kaynaklama ve dönüş kablolarının hasarlı olup olmadığını kontrol edin.

• Tel beslemesinin doğru çalıştığından emin olun. Tel beslemesi kullanım kılavuzuna göz atın.

- 20 -

8 YEDEK PARÇA SİPARİŞİ

DİKKAT!

Onarım ve elektrik işleri yetkili bir ESAB servis teknisyeni tarafından yapılmalıdır. Sadece ESAB orijinal yedek ve aşınma parçalarını kullanın.

Mig 4004i Pulse, IEC-/EN 60974-1 ve IEC-/EN 60974-10 uluslararası standartlara ve Avrupa standartlarına uygun olarak tasarlanmış ve test edilmiştir. Ürünün hala bahsedilen standartlara uygun olduğundan emin olmak servisi gerçekleştiren servis ya da onarım biriminin görevidir.

Yedek parçalar ve aşınma parçaları en yakın ESAB bayisinden sipariş edilebilir; bkz.

esab.com. Sipariş verirken, lütfen ürün tipini, seri numarasını, tanımı ve yedek parça listesine

uygun olarak yedek parça numarasını belirtin. Bu gönderiyi kolaylaştırır ve doğru teslimatı güvenceye alır.

0463 431 301

- 21 -

DEVRE ŞEMASI

0463 431 301

- 22 -

SİPARİŞ NUMARALARI

Ordering

Denomination Type Note

number

0465 152 883 Welding power source Aristo® Mig 4004i Pulse 380-460V. CE 0465 152 884 Welding power source Aristo® Mig 4004i Pulse 380-460V. CE, AU 0463 396 001 Spare parts list Mig 4004i Pulse, Mig 4004i

Pulse WeldCloud™

Teknik belgelere İnternet üzerinden şu adrese giderek ulaşabilirsiniz: www.esab.com

0463 431 301

- 23 -

AŞINAN PARÇALAR

Item Ordering no. Denomination

1 0462 197 001 Dust filter

0463 431 301

- 24 -

AKSESUARLAR

Trolleys

0462 151 880 Trolley 11, 4-wheel

0463 125 880 Trolley bracket for Trolley 11

Use together with trolley 0462 151 880.

Option when no cooling unit is assembled.

0460 565 880 Trolley

For use together with counter balance device.

0461 310 880 Trolley adapter kit

For fitting of power source Mig4004i Pulse to trolley 0460565880.

0460 946 880 Stabilizer kit for counter balance (1)

Use together with trolley 0460 565 880

 

0458 705 880

Counter balance device

(includes mast and counter balance)

for 300 mm (11 in.) bobbin

0458 705 882

0463 431 301

for 440 mm (17 in.) bobbin

- 25 -

AKSESUARLAR

0463 125 880 Trolley bracket

Use together with trolley 0462 151 880.

Option when no cooling unit is assembled

Wire feeders

0460 526 670

0460 526 671

0460 526 672

0460 526 673

0460 526 881

0460 526 886

0460 526 891

0460 526 896

0460 526 991

0460 526 996

0459 906 896

0445 800 886

0445 800 887

Feed 3004 MA25 Pulse Al Feed 3004w MA25 Pulse Al Feed 3004 MA25 Pulse Steel Feed 3004w MA25 Pulse Steel Feed 3004 U8



Feed 3004 U6 Feed 3004 U82, water-cooled



Feed 3004 U6, water-cooled Feed 4804 U82, water-cooled



Feed 4804 U6, water-cooled Yardfeed 2000, water-cooled Aristo® Robust Feed U0 Aristo® Robust Feed U6

Wire feeder accessories

Accessories for wire feeders can be found in the wire feeder instruction manual.

Cooler

0462 300 880 Water cooling unit, COOL1

0456 855 881 Flow guard, COOL1

0463 431 301

- 26 -

AKSESUARLAR

Connection set, 70 mm210 pole cable plug - 10 pole cable socket

0459 528 780

0459 528 781

0459 528 782

0459 528 783

0459 528 784

0459 528 785

1.7 m (5.6 ft)

5 m (16.0 ft)

10 m (32.8 ft)

15 m (49.2 ft)

25 m (82.0 ft)

35 m (114.8 ft)

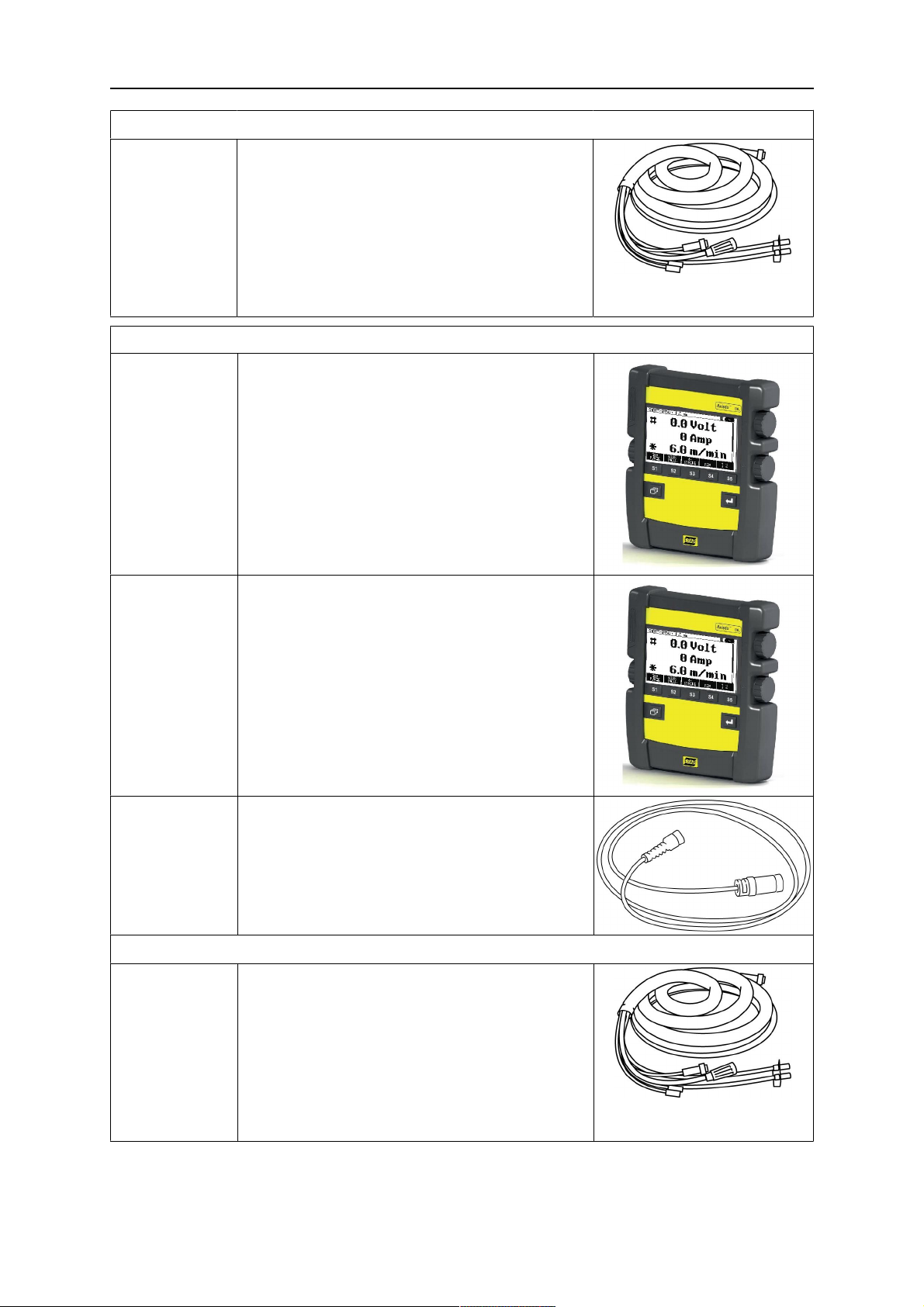

Control panels

0460 820 880 Aristo®U82, complete including holder

0460 820 881 Aristo®U82, plus complete including

holder

0460 877 891 Control cable extension U82, 7.5 m (24.6 ft)

Connection set, 70 mm210 pole cable plug - 10 pole cable socket

0349 312 450

0349 312 451

0349 312 452

0349 312 453

0349 312 454

0349 312 455

1.7 m (5.6 ft)

5 m (16.0 ft)

10 m (32.8 ft)

15 m (49.2 ft)

25 m (82.0 ft)

35 m (114.8 ft)

0463 431 301

- 27 -

AKSESUARLAR

Connection set water, 70 mm210 pole cable plug - 10 pole cable socket

0459 528 790

0459 528 791

0459 528 792

0459 528 793

0459 528 794

0459 528 795

1.7 m (5.6 ft)

5 m (16.0 ft)

10 m (32.8 ft)

15 m (49.2 ft)

25 m (82.0 ft)

35 m (114.8 ft)

Remote controls

0459 491 880 Remote control unit MTA1 CAN

MIG/MAG: wire feed speed and voltage

MMA: current and arc force

TIG: current, pulse and background current

0459 491 883 Remote control unit AT1 CAN

MMA and TIG: current

0459 491 884 Remote control unit AT1 CF CAN

MMA and TIG: rough and fine setting of current

Remote control cable 10 pole - 4 pole

0459 960 880

0459 960 881

0459 960 882

0459 960 883

5 m (16.0 ft)

10 m (32.8 ft)

25 m (82.0 ft)

0.25 m (114.8 ft)

0463 431 301

- 28 -

AKSESUARLAR

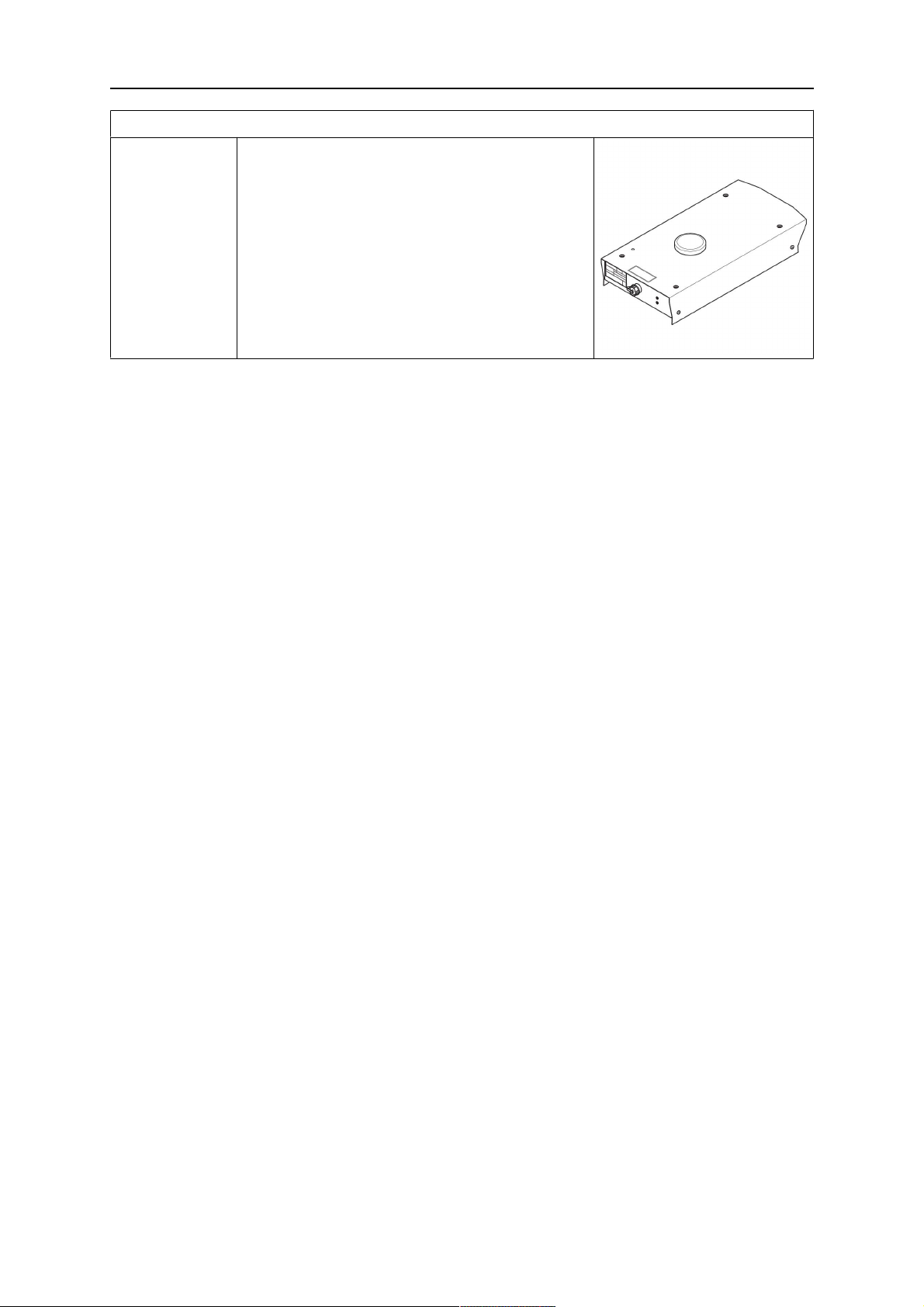

For Mig 4004i Pulse:

0445 302 881 Retrofit Mig 4004i WeldCloud™

PSF kaynaklama şalumalarındaki bilgilere ayrı broşürlerden ulaşabilirsiniz.

Aksesuarlarla ilgili daha fazla bilgi almak için en yakın ESAB şubesiyle iletişime geçin.

0463 431 301

- 29 -

ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone +46 (0) 31 50 90 00

http://manuals.esab.com

For contact information visit esab.com

ESAB Mig 4004i Pulse Instruction manual [tr]

Specifications and Main Features

Frequently Asked Questions

User Manual

İÇINDEKILER

1 GÜVENLİK

1.1 Sembollerin anlamı

1.2 Güvenlik önlemleri

2 GİRİŞ

2.1 Donanım

3 TEKNİK VERİLER

4 MONTAJ

4.1 Konum

4.2 Kaldırma talimatları

4.3 Şebeke besleme

5 ÇALIŞMA

5.1 Bağlantılar ve kontrol cihazları

5.2 Simgeler

5.3 Kaynaklama ve dönüş kablosu bağlantısı

5.4 Güç kaynağının açılıp/kapatılması

5.5 Fan kontrolü

5.6 Termal koruma

5.7 VRD (Voltaj Azaltma Cihazı)

5.8 Uzaktan kontrol ünitesi

5.9 Ark voltaj geri beslemesi

6 BAKIM

6.1 Muayene ve temizlik

7 SORUN GİDERME

8 YEDEK PARÇA SİPARİŞİ

DEVRE ŞEMASI

SİPARİŞ NUMARALARI

AŞINAN PARÇALAR

AKSESUARLAR
