1 SIKKERHET

1.1 Symbolforklaring

Som brukt i denne bruksanvisningen: Betyr Merk! Vær på vakt!

FARE! Angir umiddelbare farer som, hvis de ikke unngås, vil medføre umiddelbar

alvorlig personskade eller tap av liv.

ADVARSEL! Angir mulige farer som kan medføre personskade eller tap av liv.

FORSIKTIG! Angir farer som kan medføre mindre personskade.

ADVARSEL!

Før bruk skal du lese og forstå bruksanvisningen samt følge alle skilter, arbeidsgivers sikkerhetsrutiner og sikkerhetsdatablader (SDS-er).

1.2 Sikkerhetsregler

Brukere av ESAB-utstyr har det endelige ansvaret for å sørge for at alle som arbeider med eller i nærheten av utstyret, følger alle relevante sikkerhetsanvisninger. Sikkerhetsreglene må oppfylle kravene som gjelder for denne type utstyr. Anbefalingene nedenfor må følges i tillegg til standardforskrifter som gjelder på arbeidsplassen.

Alt arbeid må utføres av opplært personale som er fortrolige med bruken av utstyret. Feil bruk av utstyret kan føre til farlige situasjoner, noe som kan forårsake personskader og skade på utstyret.

1. Alle som bruker utstyret, må være kjent med følgende: ○ bruken ○ plasseringen av nødstoppene ○ hvordan det fungerer ○ relevante sikkerhetstiltak ○ sveising og skjæring og annen aktuell bruk av utstyret

2. Operatøren må sørge for at: ○ ingen uvedkommende befinner seg innenfor arbeidsområdet for utstyret når det

startes opp

○ ingen er ubeskyttet når lysbuen tennes eller man har begynt å arbeide med

utstyret

3. Arbeidsplassen må: ○ være egnet til formålet ○ være fri for trekk

0463 431 301

- 4 -

1 SIKKERHET

4. Personlig verneutstyr: ○ Bruk alltid anbefalt personlig verneutstyr, slik som vernebriller, flammesikre klær,

vernehansker

○ Ikke ha på deg løstsittende klær, slik som skjerf, armbånd, ringer osv, som kan

hekte seg fast eller føre til forbrenninger

5. Generelle forholdsregler: ○ Kontroller at returkabelen er sikkert tilkoblet. ○ Arbeid på høyspenningsutstyr skal alltid utføres av en autorisert elektriker. ○ Egnet brannslokkingsutstyr må være tydelig merket og tilgjengelig i nærheten. ○ Smøring og vedlikehold må ikke utføres på utstyret når det er i bruk.

ADVARSEL!

Buesveising og -skjæring kan være farlig for deg selv og andre. Ta forholdsregler ved sveising og skjæring.

ELEKTRISK STØT – kan være livsfarlig

• Monter og jord enheten i samsvar med bruksanvisningen.

• Ikke ta i strømførende deler eller elektroder med bare hender eller vått verneutstyr.

• Isoler deg selv fra jord og arbeidet.

• Sørg for å ha en trygg arbeidsposisjon.

ELEKTRISITET OG MAGNETFELTER – kan være helsefarlige

• Sveisere med pacemaker bør rådføre seg med lege før sveising. EMF kan forstyrre enkelte pacemakere.

• Eksponering for EMF kan ha andre, ukjente helseeffekter.

• Sveisere skal benytte følgende prosedyre for å minimere eksponeringen for EMF:

○ Før elektrode- og arbeidskablene sammen på samme side av

kroppen. Sikre dem med tape der dette er mulig. Ikke plasser kroppen din mellom brenneren og arbeidskablene. Du må aldri kveile brenner- eller arbeidskabelen rundt kroppen din. Holdt sveisestrømkilden og kablene så langt borte fra kroppen som mulig.

○ Koble arbeidskabelen til arbeidsemnet så nært området som sveises,

som mulig.

RØYK OG GASSER – kan være helsefarlige

• Vend ansiktet bort fra sveiserøyken.

• Bruk ventilasjon, avtrekk ved lysbuen eller begge deler for å lede røyk og gasser bort fra pusteområdet og hele området.

STRÅLER FRA LYSBUEN - kan skade øynene og gi brannskader på huden

• Beskytt øynene og kroppen. Bruk riktig sveiseskjerm og filterlinse, og bruk alltid verneklær.

• Beskytt omgivelsene rundt med egnede beskyttelsesskjermer eller forheng.

0463 431 301

STØY – for sterk støy kan skade hørselen

Beskytt ørene. Bruk øreklokker eller annet hørselvern.

- 5 -

1 SIKKERHET

BEVEGELIGE DELER – kan forårsake personskade

• Hold alle dører, paneler og deksler lukket og godt på plass. Bare kvalifisert personell skal fjerne deksler for vedlikehold og feilsøking etter behov. Monter paneler og deksler, og lukk dører, når servicearbeidet er fullført, og før motoren startes.

• Stopp motoren før du monterer eller kobler til en enhet.

• Hold hender, hår, løstsittende klær og verktøy borte fra bevegelige deler.

BRANNFARE

• Gnister (sprut) kan forårsake brann. Sørg for at det ikke er noen brennbare materialer i nærheten.

• Ikke bruk på lukkede beholdere.

VARM OVERFLATE – deler kan ta fyr

• Ikke ta på deler med bare hender.

• Legg inn kjøleperioder før du jobber på utstyr.

• Når du skal håndtere varme deler, må du bruke egnede verktøy og/eller isolerte sveisehansker for å hindre forbrenning.

FUNKSJONSFEIL – tilkall eksperthjelp ved funksjonsfeil. BESKYTT DEG SELV OG ANDRE!

FORSIKTIG!

Dette produktet er bare beregnet til buesveising.

ADVARSEL!

Ikke bruk strømkilden til å tine frosne rør.

FORSIKTIG!

Klasse A-utstyr er ikke beregnet på bruk i boligområder der strømmen leveres av den offentlige lavspenningsstrømforsyningen. Det kan være vanskelig å sikre elektromagnetisk kompatibilitet for klasse A-utstyr i slike omgivelser på grunn av ledningsbårne forstyrrelser og strålingsforstyrrelser.

OBS! Lever elektronisk utstyr inn til et mottak for

gjenvinning!

I henhold til EU-direktivet 2012/19/EF om elektrisk og elektronisk avfall og direktivets implementering i samsvar med nasjonale lovregler, skal elektrisk og/eller elektronisk utstyr etter endt levetid leveres inn til et mottak for gjenvinning.

Som ansvarlig for utstyret er det ditt ansvar å skaffe til veie informasjon om godkjente innsamlingsstasjoner.

Kontakt nærmeste ESAB-forhandler for mer informasjon.

0463 431 301

- 6 -

1 SIKKERHET

ESAB har et utvalg sveisetilbehør og personlig verneutstyr til salgs. Ta kontakt med en lokal ESAB-forhandler eller gå til nettsiden vår for å finne bestillingsinformasjon.

0463 431 301

- 7 -

2 INNLEDNING

Strømkilden Mig 4004i Pulse kombinert med U6, U82eller MA25 Pulse gir en fullstendig flerprosesspakke som støtter MMA, TIG, MIG/MAG og puls-MIG.

Strømkilden er beregnet for bruk med trådmateenheten Feed 3004/4804 eller YardFeed 2000 og kjøleaggregatet COOL 1. Se i bruksanvisningen hvis du vil ha mer informasjon om mateenhetene og kjøleenheten.

ESAB-tilbehør til produktet finner du i kapittelet "TILBEHØR" i denne bruksanvisningen.

2.1 Utstyr

Strømkilden leveres med:

• 5 m returkabel med jordklemme

• bruksanvisning for sveisestrømkilden

0463 431 301

- 8 -

3 TEKNISKE DATA

Mig 4004i Pulse

Nettspenning 380–460V, ±10%, 3~50/60Hz Tilførselsnett S

Primærstrøm I

scmin

max

5,8MVA

28 A

Belastningsfri strøm 57 W Innstillingsområde (DC)

MIG/MAG 16A/ 14,8 V – 400A/ 34V MMA 16A/ 20,6 V – 400A/ 36 V TIG 4 A/ 10,2 V – 400A/ 26 V

Tillatt belastning ved MIG/MAG

60 % arbeidssyklus 400 A / 34,0 V 100 % intermittensfaktor 300 A/29,0 V

Tillatt belastning ved MMA

60 % arbeidssyklus 400 A / 36,0 V 100 % intermittensfaktor 300 A/32,0 V

Tillatt belastning ved TIG

60 % arbeidssyklus 400 A / 26,0 V 100 % intermittensfaktor 300 A/22,0 V

Effektfaktor ved maks. strøm 0,95 Virkningsgrad ved maks. strøm 89,5 % Tomgangsspenning 55 V Driftstemperatur –10 til 40°C Transporttemperatur –20 til 55°C Kontinuerlig lydtrykk på tomgang <70dB(A) Mål, l×b×h 613×257×445mm Vekt 48 kg (106pund) Isolasjonsklasse H Kapslingsgrad IP23 Klassifisering av bruksområde

Tilførselsnett, S

sc min

Minste kortslutningsstrøm på nettverket i henhold til IEC 61000-3-12.

Arbeidssyklus

Arbeidssyklusen angir den prosentandelen av en ti minutters periode da du kan sveise eller skjære med en viss belastning uten å overbelaste systemet. Arbeidssyklusen gjelder for 40°C eller lavere.

Kapslingsgrad IP-koden angir kapslingsgraden, dvs. graden av beskyttelse mot inntrenging av faste

gjenstander eller vann.

Utstyr merket IP23 er beregnet for innendørs og utendørs bruk.

0463 431 301

- 9 -

3 TEKNISKE DATA

Anvendelsesklasse

Symbolet betyr at strømkilden er beregnet for bruk i områder med økt elektrisk risiko.

0463 431 301

- 10 -

4 INSTALLASJON

Installasjonen skal utføres av en kvalifisert person.

FORSIKTIG!

Dette produktet er beregnet til industriell bruk. I et boligmiljø kan dette produktet forårsake radioforstyrrelser. Det er brukerens ansvar å ta nødvendige relevante forholdsregler.

4.1 Plassering

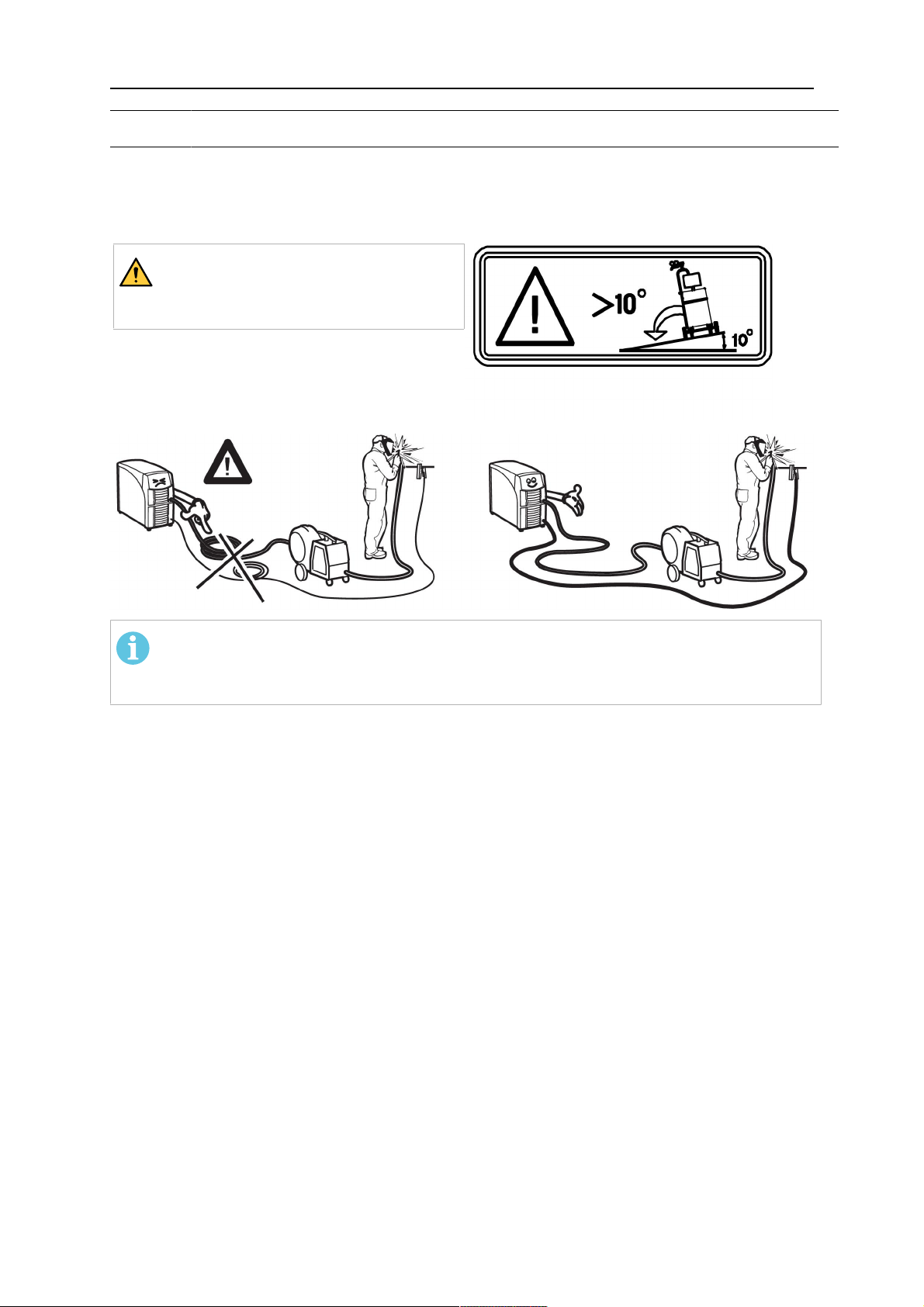

Plasser sveisestrømkilden slik at inn- og utløpskanalene til kjøleluften ikke blokkeres.

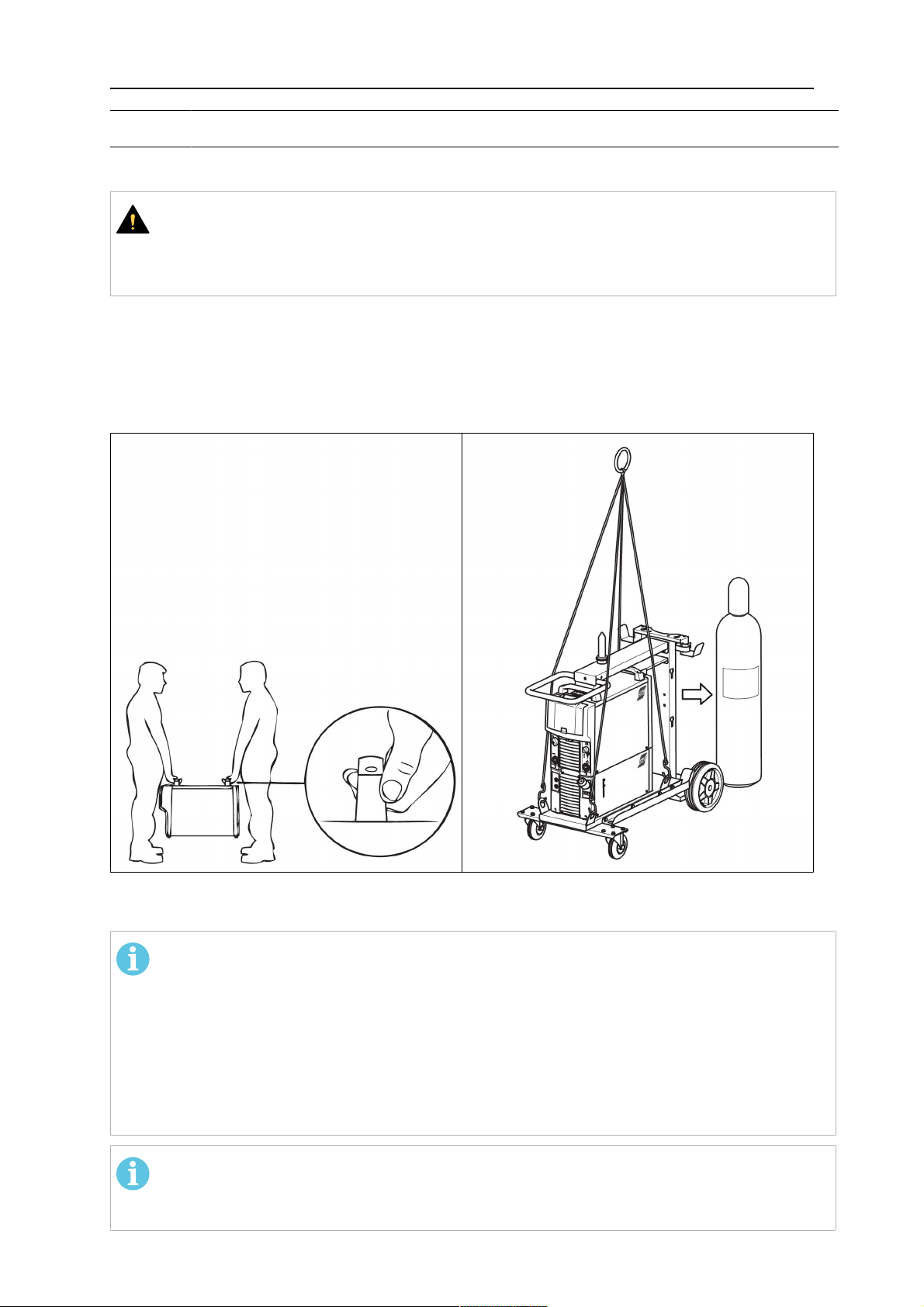

4.2 Instruksjoner for løfting

4.3 Nettilkobling

OBS! Krav til strømtilførsel

Dette utstyret er i samsvar med IEC 61000-3-12, forutsatt at kortslutningsstrømmen er større eller lik S

strømnettet. Det er installatørens eller utstyrets brukers ansvar å kontakte strømleverandøren for om nødvendig å forsikre seg om at utstyret er koblet til en strømforsyning med en kortslutningsstrøm som er større eller lik S

tekniske dataene i avsnittet TEKNISKE DATA.

OBS!

Strømkilden kan drives av en generator. Du får mer informasjon om dette ved å kontakte autorisert ESAB-servicepersonale.

0463 431 301

scmin

i grensesnittet mellom brukerforsyningen og det offentlige

. Se de

scmin

- 11 -

4 INSTALLASJON

Kontroller om enheten er koblet til riktig nettspenning, og at det brukes riktig sikringsstørrelse. Enheten skal jordes i henhold til gjeldende forskrifter.

A. Typeskilt med tilkoblingsdata

Anbefalt sikringsstørrelse og minste kabeltverrsnitt

Mig 4004i Pulse

Nettspenning 380-460 V, ±10%, 3~50/60Hz Tverrsnitt strømkabel

4G4 mm

Fasestrøm I

effUin

380V 20 A
