Aristo®

Mig 4004i Pulse

380-460 V

Manual de instruções

0463 431 301 BR 20220103

Valid for: serial no. 551, 704-xxx-xxxx

SUMÁRIO

SEGURANÇA

1.1 Significado dos símbolos

1.2 Precauções de segurança

INTRODUÇÃO

2.1 Equipamento

DADOS TÉCNICOS

INSTALAÇÃO

4.1 Localização

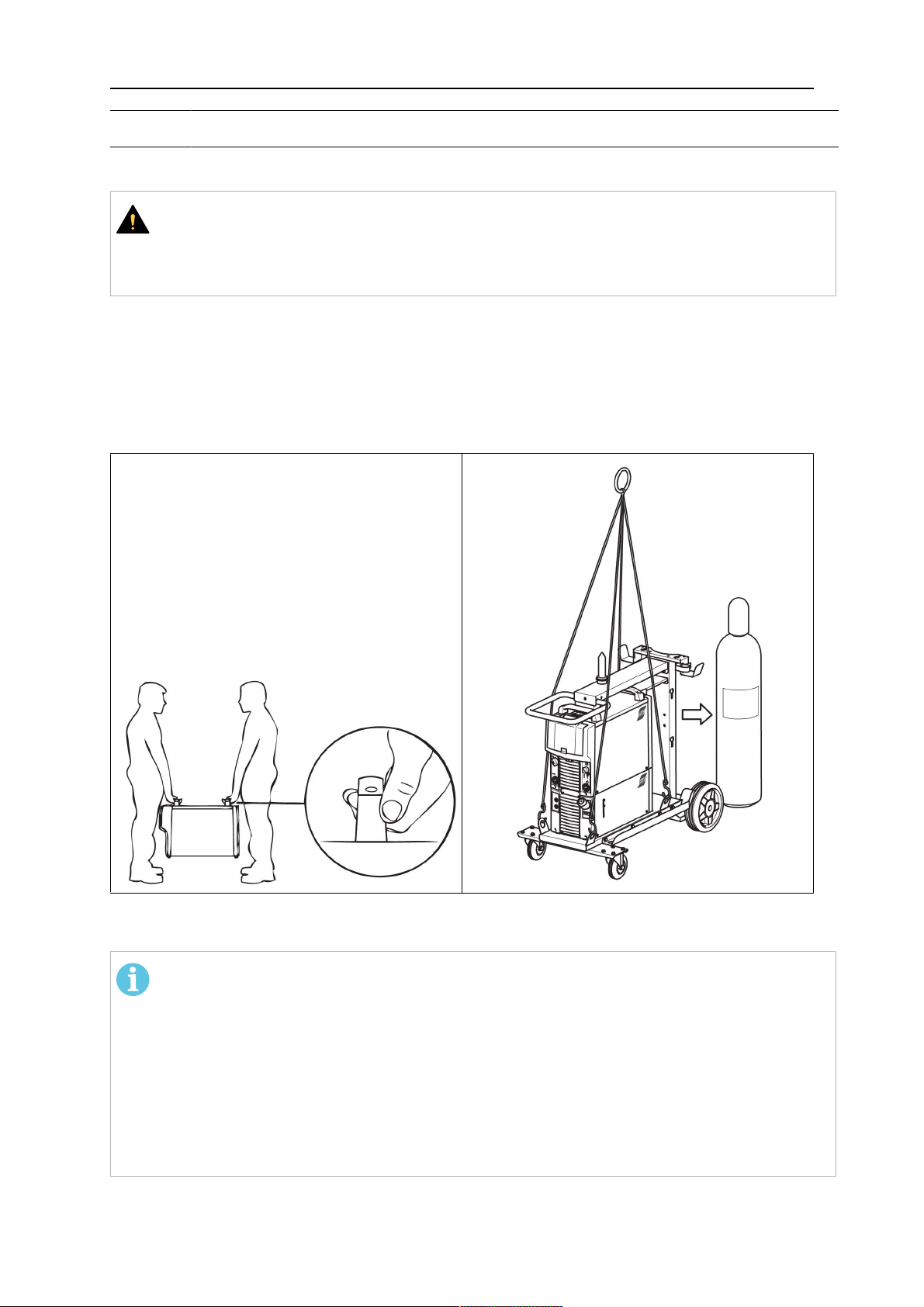

4.2 Instrução de elevação

4.3 Alimentação da rede

OPERAÇÃO

5.1 Dispositivos de conexões e controle

5.2 Símbolos

5.3 Conexão de arame de solda e cabo de retorno

5.4 Ligar/desligar a fonte de alimentação

5.5 Controle do ventilador

5.6 Proteção térmica

5.7 DRT (Dispositivo de redução de tensão)

5.8 Unidade de controle remoto

5.9 Retorno de tensão do arco

..............................................................................................

......................................................................

.....................................................................

.............................................................................................

...........................................................................................

.....................................................................................

..............................................................................................

.............................................................................................

............................................................................

..............................................................................

.................................................................................................

...........................................................................

....................................................................................

..................................................................

....................................................................

...................................................

...................................

..................................................

.............................................

4 4

11 11 11

16 16 16 17 17 17 17 17 18

MANUTENÇÃO

6.1 Inspeção e limpeza

SOLUÇÃO DE PROBLEMAS

PEDIDOS DE PEÇAS SOBRESSALENTES

DIAGRAMA

..........................................................................................................

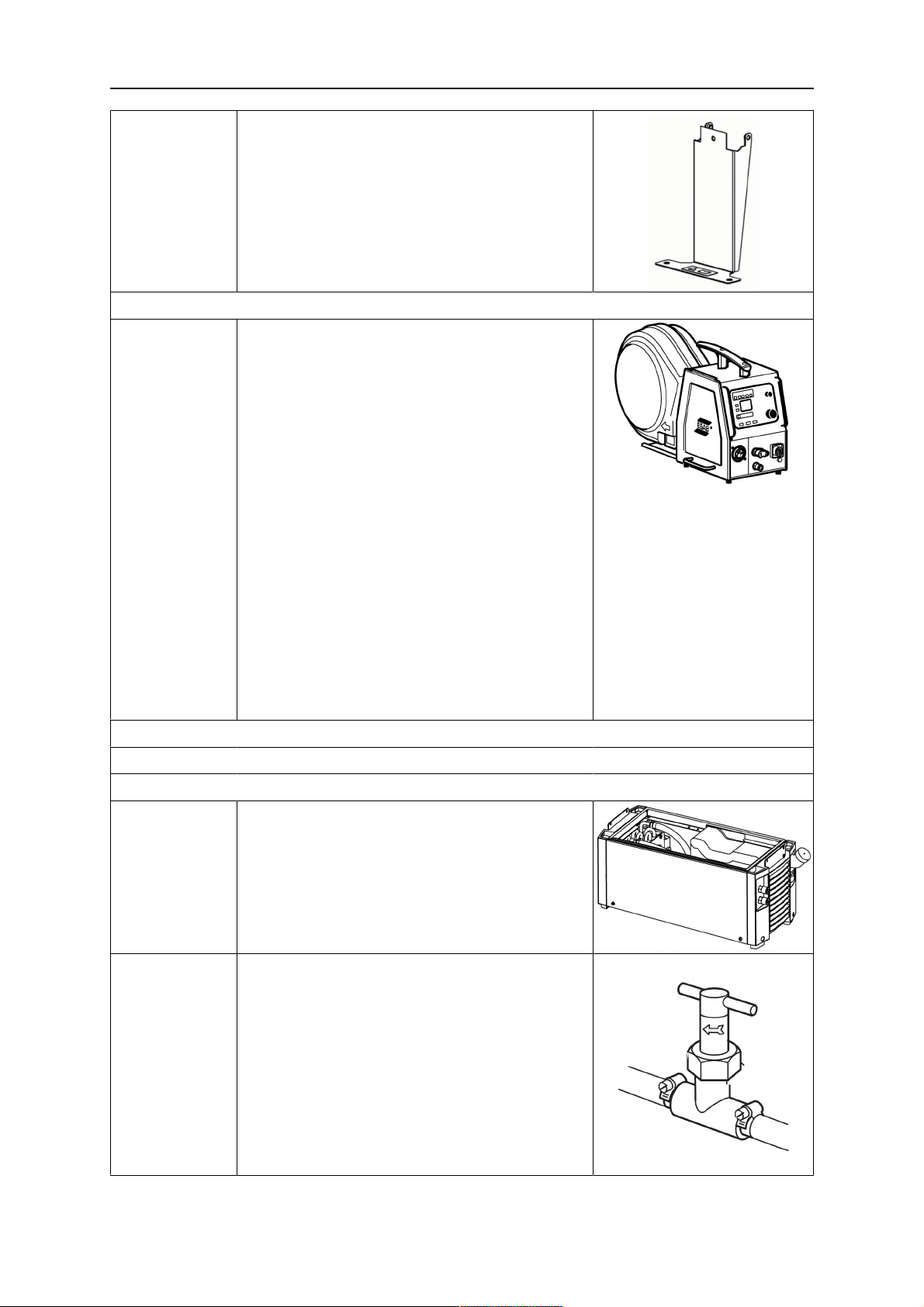

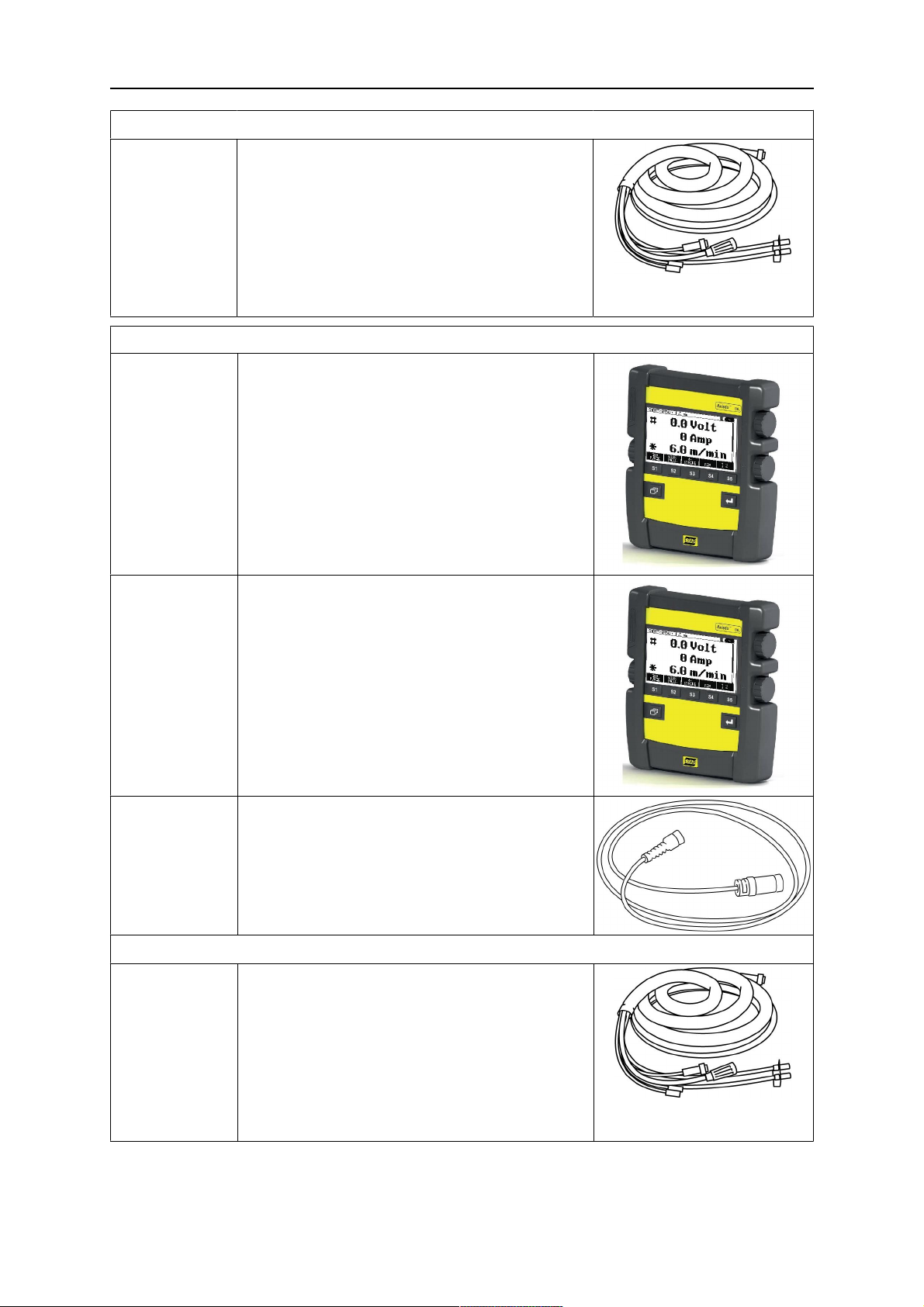

NÚMEROS DOS PEDIDOS PEÇAS DE DESGASTE ACESSÓRIOS

............................................................................................

.................................................................................

.....................................................................

.................................................................................

......................................................................................

.....................................................................................................

..............................................

21 22 23 24 25

0463 431 301 © ESAB AB 2022

1 SEGURANÇA

1.1 Significado dos símbolos

Como usado neste manual: Significa Atenção! Fique Alerta!

PERIGO! Significa perigos imediatos que, se não forem evitados, resultarão em

ferimentos graves e imediatos ou morte.

AVISO! Significa perigos potenciais que podem resultar em ferimentos ou morte.

ATENÇÃO! Significa perigos que podem resultar em ferimentos mais leves.

AVISO!

Antes do uso, leia e entenda o manual de instruções e siga todas as etiquetas, práticas de segurança do empregado e Folhas de Dados de Segurança (SDSs).

1.2 Precauções de segurança

Usuários do equipamento ESAB têm a responsabilidade final por garantir que quem trabalhe com o equipamento ou esteja próximo observe todas as medidas de segurança relevantes. As medidas de segurança devem atender aos requisitos que se aplicam a este tipo de equipamento. As recomendações a seguir devem ser observadas além das normas padrão que se aplicam ao local de trabalho.

Todo o trabalho deve ser realizado por pessoal especializado, bem familiarizado com a operação do equipamento. A operação incorreta do equipamento pode levar a situações perigosas, que podem resultar em ferimentos ao operador e danos ao equipamento.

1. Qualquer pessoa que use o equipamento deve estar familiarizada com o seguinte: ○ sua operação ○ local de paradas de emergência ○ sua função ○ precauções de segurança pertinentes ○ soldagem e corte ou outra operação aplicável do equipamento

2. O operador deve garantir que: ○ nenhuma pessoa não autorizada se posicione dentro da área de trabalho do

equipamento quando ele for iniciado

○ nenhuma pessoa esteja desprotegida quando o arco for ativado ou o trabalho

for iniciado com o equipamento

3. O local de trabalho deve: ○ ser adequado para a finalidade ○ estar livre de correntes de ar

0463 431 301

- 4 -

1 SEGURANÇA

4. Equipamento de proteção pessoal: ○ Use sempre o equipamento de proteção pessoal recomendado, como óculos de

segurança, roupas à prova de chamas, luvas de segurança

○ Não use itens soltos, como lenços, braceletes, anéis etc., que podem ficar

presos ou ocasionar incêndio

5. Precauções gerais: ○ Verifique se o cabo de retorno está conectado com firmeza ○ O trabalho em equipamento de alta tensão só pode ser executado por um

eletricista qualificado

○ O equipamento extintor de incêndio deve estar nitidamente marcado e próximo,

ao alcance das mãos

○ A lubrificação e a manutenção não devem ser realizadas no equipamento

durante a operação

AVISO!

Solda e corte a arco podem ser prejudiciais para você e as demais pessoas. Tome medidas de precaução ao soldar e cortar.

CHOQUE ELÉTRICO - pode matar

• Instale e aterre a unidade de acordo com o manual de instruções.

• Não toque em peças elétricas sob tensão nem em eletrodos com a pele desprotegida, luvas úmidas ou roupas úmidas.

• Isole-se do trabalho e do piso.

• Certifique-se quanto à segurança de sua posição de trabalho

CAMPOS MAGNÉTICOS E ELÉTRICOS - podem ser perigosos à saúde

• Os soldadores com marca-passos devem consultar seus médicos antes de soldarem. O EMF pode interferir em alguns marca-passos.

• A exposição a EMFs pode ter outros efeitos na saúde que são desconhecidos.

• Os soldadores devem usar os procedimentos a seguir para minimizar a exposição a EMFs:

○ Passe os cabos do eletrodo e de trabalho juntos pelo mesmo lado do

seu corpo. Prenda-os com fita sempre que possível. Não coloque seu corpo entre o maçarico e os cabos de trabalho. Nunca enrole o cabo do maçarico ou de trabalho em seu corpo. Mantenha a fonte de alimentação da solda e os cabos o mais longe possível do seu corpo.

○ Conecte o cabo de trabalho à peça de trabalho o mais próximo

possível da área que está sendo soldada.

FUMAÇAS E GASES - podem ser perigosos à saúde

• Mantenha a cabeça distante deles.

• Mantenha o ambiente ventilado, exaustão no arco, ou ambos, para manter a fumaça e os gases fora da sua zona de respiração e da área geral.

Os RAIOS DE ARCOS - podem danificar os olhos e queimar a pele

0463 431 301

• Proteja os olhos e o corpo. Use a tela de soldagem e lente de filtro corretas, e vista roupas de proteção.

• Proteja os espectadores com telas ou cortinas adequadas.

RUÍDO - ruído excessivo pode danificar a audição

Proteja os ouvidos. Use tampões para os ouvidos ou outra proteção auditiva.

- 5 -

1 SEGURANÇA

PEÇAS MÓVEIS - podem causar danos

• Mantenha todas as portas, painéis e tampas fechadas e firmes no local. Apenas pessoas qualificadas devem remover as tampas para manutenção e solução de problemas conforme necessário. Reinstale os painéis ou tampas e feche as portas quando o serviço estiver concluído e antes de dar a partida no motor.

• Desligue o motor antes de instalar ou conectar uma unidade.

• Mantenha as mãos, cabelos, roupas frouxas e ferramentas longe das partes em movimento.

PERIGO DE INCÊNDIO

• Faíscas (respingos) podem causar incêndio. Certifique-se de que não haja materiais inflamáveis nas proximidades.

• Não use em recipientes fechados.

SUPERFÍCIE QUENTE - as peças podem queimar

• Não toque nas peças sem proteção para as mãos.

• Respeite o período de resfriamento antes de trabalhar no equipamento.

• Para manusear peças quentes, use ferramentas adequadas e/ou luvas de soldagem isoladas para evitar queimaduras.

FUNCIONAMENTO INCORRETO - Ligue para obter auxílio de um especialista em caso de funcionamento incorreto.

PROTEJA OS OUTROS E A SI MESMO!

ATENÇÃO!

Este produto destina-se exclusivamente a soldagem a arco.

AVISO!

Não use a fonte de alimentação para descongelar tubos congelados.

ATENÇÃO!

Os equipamentos Classe A não se destinam ao uso em locais residenciais nos quais a energia elétrica é fornecida pelo sistema público de fornecimento de baixa tensão. Pode haver dificuldades potenciais em garantir a compatibilidade eletromagnética de equipamentos classe A nesses locais, em função de perturbações por condução e radiação.

0463 431 301

- 6 -

1 SEGURANÇA

NOTA: Descarte o equipamento eletrônico em uma

instalação de reciclagem!

Em cumprimento à Diretiva europeia 2012/19/EC sobre Resíduos de equipamentos elétricos e eletrônicos, e sua complementação em conformidade com a lei nacional, equipamentos elétricos e/ou eletrônicos que tenham atingido o fim da vida útil devem ser descartados em uma instalação de reciclagem.

Na condição de pessoa responsável pelo equipamento, é sua responsabilidade obter informações sobre estações de coleta aprovadas.

Para obter mais informações, contate o revendedor ESAB mais próximo.

A ESAB tem uma variedade de acessórios de soldagem e equipamentos de proteção individual disponível para compra. Para informações sobre pedidos, entre em contato com o revendedor local ESAB ou visite nosso site.

0463 431 301

- 7 -

2 INTRODUÇÃO

A fonte de alimentação do Mig 4004i Pulse, quando combinada com U6 ou U82MA25 Pulse, oferece um pacote multiprocessos completo com suporte a solda MMA, TIG,

MIG/MAG e MIG de pulso. A fonte de alimentação se destina ao uso com o alimentador de arame Feed 3004/4804 ou

YardFeed 2000 e a unidade de refrigeração COOL 1. Para obter mais informações sobre os alimentadores e a unidade de refrigeração, consulte os manuais de instruções.

Acessórios ESAB para o produto podem ser encontrados no capítulo "ACESSÓRIOS" deste manual.

2.1 Equipamento

A fonte de alimentação é provida com:

• Cabo de retorno de 5 metros com grampo de aterramento

• Manual de instrução para a fonte de energia da solda

0463 431 301

- 8 -

3 DADOS TÉCNICOS

Mig 4004i Pulse Tensão de alimentação 380-460V, ±10%, 3~ 50/60 Hz Alimentação da rede S

Corrente principal I

máx

scmin

5,8 MVA

28 A

Potência sem carga 57 W Intervalo de ajuste (DC)

MIG/MAG 16 A / 14,8 V - 400 A / 34 V MMA 16 A / 20,6 V - 400 A / 36 V TIG 4 A / 10,2 V - 400 A / 26 V

Carga permitida em MIG/MAG

Ciclo de trabalho de 60% 400 A / 34,0 V Ciclo de trabalho de 100% 300 A / 29,0 V

Carga permitida em MMA

Ciclo de trabalho de 60% 400 A / 36,0 V Ciclo de trabalho de 100% 300 A / 32,0 V

Carga permitida em TIG

Ciclo de trabalho de 60% 400 A / 26,0 V Ciclo de trabalho de 100% 300 A / 22,0 V Fator de potência na corrente

0,95

máxima

Eficiência na corrente máxima 89,5 % Tensão de circuito aberto 55 V Temperatura de operação -10 a 40°C (14 a 104°F) Temperatura de transporte -20 a 55°C (-4 a 131°F) Pressão sonora constante

<70 dB (A)

quando ocioso Dimensões c×l×a 613 × 257 × 445 mm (24,0 × 10,1 × 17,5 pol.) Peso 48 kg (106 lb) Classe de isolamento A Classe de proteção IP23 Classificação da aplicação

Alimentação da rede, S

sc min

Potência mínima de curto-circuito na rede de acordo com a IEC 61000-3-12.

Ciclo de trabalho

O ciclo de trabalho se refere ao tempo como uma porcentagem de um período de dez minutos em que você pode soldar ou cortar com determinada carga, sem sobrecarregar. O ciclo de trabalho é válido para temperatura de 40°C/104ºF ou inferior.

Classe de proteção

O código IP indica a classe de proteção, ou seja, o grau de proteção contra penetração por objetos sólidos ou água.

0463 431 301

- 9 -

3 DADOS TÉCNICOS

Um equipamento marcado com IP23 é destinado ao uso interno e externo.

Classe de aplicação

O símbolo indica que a fonte de alimentação é destinada ao uso em áreas com maior risco elétrico.

0463 431 301

- 10 -

4 INSTALAÇÃO

A instalação deve ser realizada por um profissional.

ATENÇÃO!

Este produto destina-se ao uso industrial. Em um ambiente doméstico este produto pode causar interferência de rádio. É responsabilidade do usuário tomar as precauções adequadas.

4.1 Localização

Posicione a fonte de alimentação da solda de tal forma que suas entradas e saídas de ar de resfriamento não sejam obstruídas

4.2 Instrução de elevação

4.3 Alimentação da rede

NOTA: Requisitos de alimentação da rede

Este equipamento está em conformidade com a IEC 61000-3-12, desde que a energia do curto-circuito seja maior ou igual a S

alimentação do usuário e o sistema público. É de responsabilidade do instalador ou do usuário garantir, mediante consulta com o operador da rede de distribuição, se necessário, que o equipamento possa ser conectado somente a uma alimentação com energia do curto-circuito maior ou igual a S

capítulo DADOS TÉCNICOS.

0463 431 301

- 11 -

no ponto de interface entre a

scmin

. Consulte os dados técnicos no

scmin

4 INSTALAÇÃO

NOTA:

A fonte de alimentação pode ser acionada por um gerador. Para obter mais informações, contate o pessoal de serviço autorizado da ESAB.

Verifique se a unidade está conectada à tensão correta da fonte de alimentação da rede, e se está protegida pelo tamanho de fusível correto. Uma conexão de aterramento protetora deve ser feita, de acordo com as normas.

A. Placa de dados com dados de

conexão da fonte

Tamanhos de fusível recomendados e áreas de cabo mínimas

Mig 4004i Pulse Tensão de alimentação 380-460 V, +/- 10%, 3~50/60 Hz Área do cabo de alimentação Corrente de fase I

effUin

380 V 20 A

4G4 mm

Fusível anti-surto 20 A Fusível CMCB-surto tipo C 25 A Corrente de fase I

effUin

400 V 19,2 A

Fusível anti-surto 20 A Fusível CMCB-surto tipo C 25 A Corrente de fase I

effUin

415 V 18 A

Fusível anti-surto 20 A Fusível CMCB-surto tipo C 20 A Corrente de fase I

effUin

440 V 17,6 A

Fusível anti-surto 20 A Fusível CMCB-surto tipo C 20 A Corrente de fase I

effUin

460 V 17 A

Fusível anti-surto 20 A Fusível CMCB-surto tipo C 20 A

NOTA:

As áreas do cabo da rede e os tamanhos de fusíveis mostrados acima estão de acordo com as normas suecas. Para outras regiões, os cabos de alimentação devem ser adequados para atender as regulamentações locais e nacionais.

0463 431 301

- 12 -

4 INSTALAÇÃO

Instalação do cabo de alimentação

Se o cabo de alimentação precisar ser trocado, a conexão de aterramento na placa inferior deverá ser feita de maneira correta. Veja nas imagens acima como remover o painel lateral e instalar o cabo de alimentação. Nenhum outro cabo deve ser encaixado nesse ponto de conexão.

0463 431 301

- 13 -

4 INSTALAÇÃO

Instruções de conexão 0465 152 883

Instruções de conexão 0465 152 884

Número do pedido da fonte de

Configuração da tensão de entrada padrão

alimentação

0465 152 883 400 V Fornecido com cabo de alimentação e

tomada conectados.

0465 152 884 415 V Fornecido com cabo de alimentação.

Caso outra tensão de alimentação seja necessária, o cabo da placa de circuito impresso deverá ser movido para o pino correto (ver ilustração acima) e o cabo de alimentação com a tomada deverá ser alterado de acordo com as normas nacionais vigentes. Esta operação deverá ser realizada por pessoas com o devido conhecimento em eletricidade. A fonte de alimentação deve ser desconectada da alimentação enquanto o procedimento estiver sendo realizado.

0463 431 301

- 14 -

5 OPERAÇÃO

As normas gerais de segurança para manusear o equipamento podem ser encontradas no capítulo "SEGURANÇA" deste manual. Leia-o na íntegra antes de começar a usar o equipamento!

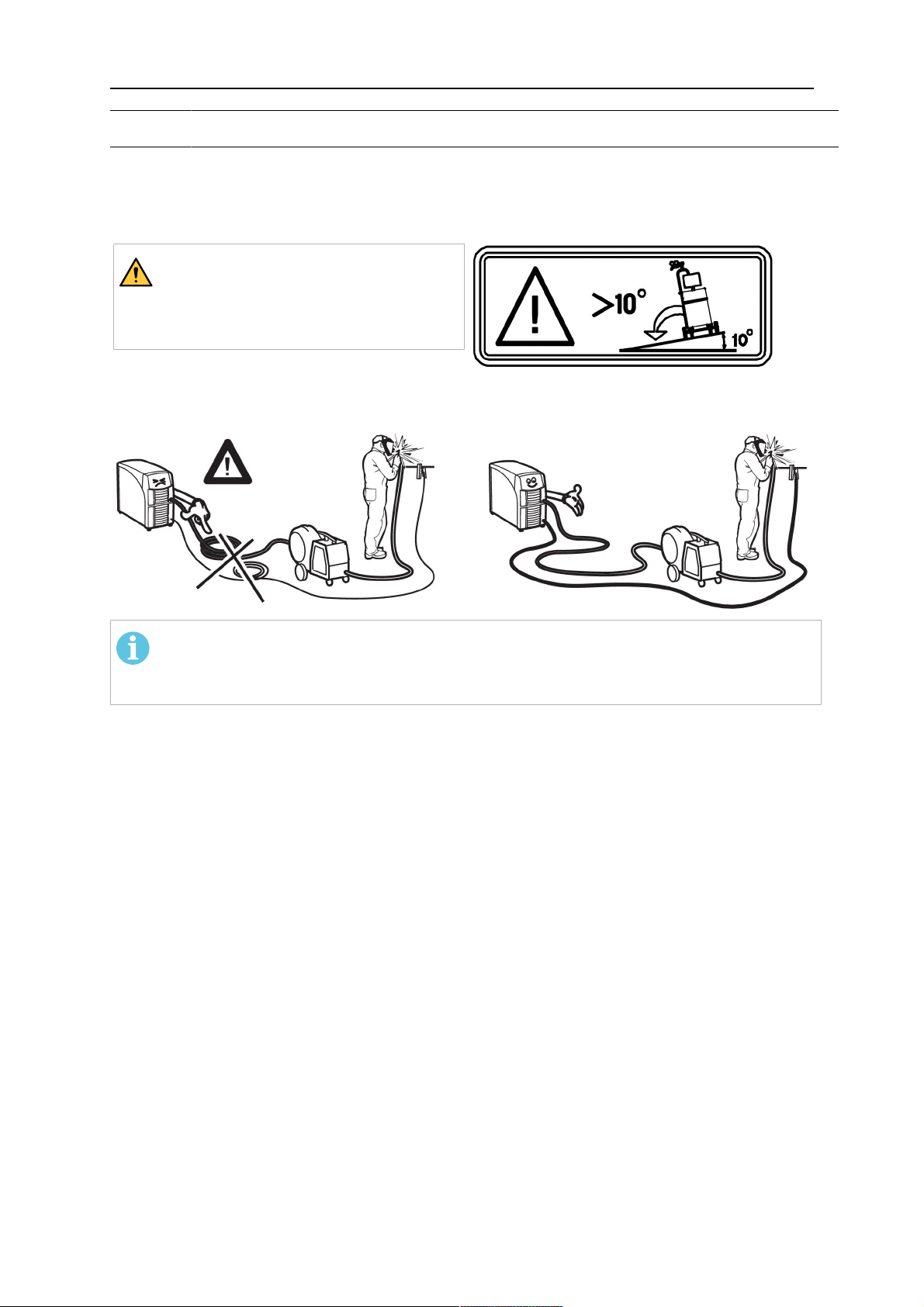

AVISO!

Prenda o equipamento, principalmente em caso de piso irregular ou inclinado.

NOTA:

Para obter o melhor resultado possível com a Mig em pulsagem curta, os cabos de solda e de retorno não podem ultrapassar 10 m (33 pés).

0463 431 301

- 15 -

5 OPERAÇÃO

5.1 Dispositivos de conexões e controle

1. Terminal de solda negativo: Cabo de

retorno

2. Interruptor da fonte de alimentação da

rede, 0 / 1

3. Conexão do alimentador de arame ou

controle remoto

4. LED indicador, alimentação de energia

LIGADA

5. LED indicador, proteção térmica

6. Terminal de solda positivo: Arame de

solda

7. Fusível (10 A) para tensão de

alimentação (42 V) para alimentador

8. Cabo da rede

5.2 Símbolos

Unidade de controle remoto (2)

Fonte de alimentação LIGADA (4)

Superaquecimento (3)

5.3 Conexão de arame de solda e cabo de retorno

A fonte de alimentação tem duas saídas, um terminal positivo (+) e um negativo (-), para conectar arames de solda e cabos de retorno.

Conecte o cabo de retorno ao terminal negativo da fonte de alimentação. Segure a presilha de contato do cabo de retorno na peça de trabalho e garanta que haja um bom contato entre a peça de trabalho e a saída para o cabo de retorno na fonte de alimentação.

0463 431 301

- 16 -

5 OPERAÇÃO

Valores de corrente máxima recomendados para os cabos do conjunto de conexões

máx

450 A (ciclo de trabalho de 60%) 350 A (ciclo de trabalho de 100%) 550 A (ciclo de trabalho de 60%) 430 A (ciclo de trabalho de 100%)

Ciclo de trabalho

Área do cabo Comprimento do cabo

70 mm

95 mm

(6,6 pés - 114,8 pés)

2 - 35 m

5.4 Ligar/desligar a fonte de alimentação

Ligue a fonte de alimentação girando o interruptor (2) até a posição ”1”. Desligue a fonte de alimentação girando o interruptor (2) até a posição ”0”. Independentemente de a fonte de alimentação da rede ser interrompida ou se a fonte de alimentação for desligada de maneira normal, os dados de solda serão armazenados, assim estarão disponíveis na próxima vez que a unidade for iniciada.

5.5 Controle do ventilador

A fonte de alimentação tem um controle de tempo, para que o ventilador continue funcionado por 6,5 minutos após a soldagem ter parado e a fonte de alimentação mude para o modo de economia de energia. Os ventiladores iniciam novamente quando a soldagem reinicia. Os ventiladores funcionam em velocidade reduzida em correntes de solda de até 150 A, e em velocidade máxima quando as correntes são maiores.

ATENÇÃO!

Os ventiladores podem iniciar-se a qualquer momento para impedir o superaquecimento da fonte de alimentação.

5.6 Proteção térmica

A fonte de alimentação de solda tem uma proteção térmica, que opera se a temperatura interna ficar muito alta. Quando isso ocorre, a corrente de solda é bloqueada e um código de falha é exibido no painel de controle. A proteção térmica é redefinida automaticamente quando a temperatura cair para dentro da temperatura de operação normal.

5.7 DRT (Dispositivo de redução de tensão)

A função DRT garante que a tensão em circuito aberto não exceda 35V quando a soldagem não estiver sendo realizada. O LED DRT se acende quando a função DRT é ativada. A função DRT deve ser ativada por um técnico de serviço qualificado, por meio da ESAT (ESAB Software Administration Tool, um kit de serviços técnicos que contém um software para gerenciar configurações, atualização de software etc.).

A função DRT é bloqueada quando o sistema detecta que a soldagem começou.

5.8 Unidade de controle remoto

Para mais informações sobre a operação da unidade de controle remoto, consulte o manual de instruções do painel de controle.

0463 431 301

- 17 -

5 OPERAÇÃO

5.9 Retorno de tensão do arco

Para conseguir um bom resultado de soldagem, o retorno de tensão do arco é um fator crucial. Na soldagem MIG/MAG, a fonte de energia está preparada para detectar a tensão do arco no alimentador de arame. O pré-requisito para essa funcionalidade é que um alimentador de arame ESAB e um cabo de conexão ESAB são usados! Esse método de medição da tensão do arco compensa a queda de tensão no cabo de soldagem para o alimentador de arame. Com um maçarico ESAB que dá suporte a "TrueArcVoltage", a queda de tensão até a ponta de contato é compensada.

AVISO!

As entradas de tensão do arco externo (os soquetes em forma de banana vermelho e preto) na extremidade traseira da caixa superior WeldCloud™ não deverão ser usadas, a menos que o equipamento tenha sido definido para essa configuração pelo pessoal de serviço ESAB autorizado.

NOTA:

Para compensar a queda de tensão no cabo de retorno, a fonte de energia pode ser configurada (pelo pessoal de serviço ESAB autorizado) para usar um arame de detecção da tensão do arco externo a partir da peça.

0463 431 301

- 18 -

6 MANUTENÇÃO

ATENÇÃO!

Somente pessoas com conhecimentos elétricos adequados (equipe autorizada) podem remover a tampa do produto ou realizar serviço, manutenção ou reparo no equipamento de soldagem.

ATENÇÃO!

O produto está coberto pela garantia do fabricante. Qualquer tentativa de realizar trabalho de reparo por centros de serviço não autorizados invalidará a garantia.

NOTA:

A manutenção periódica é importante para uma operação segura e confiável.

Para informações sobre a unidade de refrigeração, consulte o respectivo manual de instruções.

6.1 Inspeção e limpeza

Verifique regularmente se a fonte de alimentação está livre de sujeira. A fonte de alimentação deve ser limpa regularmente usando ar comprimido seco com

pressão reduzida. Com mais frequência em ambientes sujos. Caso contrário, a entrada/saída de ar pode ser bloqueada e causar superaquecimento. Para

evitar isso, o filtro de ar devem ser limpo regularmente. O filtro é feito de uma malha grande e uma malha pequena. A malha grande deve ser montada na parte mais elevada da fonte de alimentação, enquanto a malha pequena deve ser montada na parte mais profunda da fonte de alimentação.

Substituição e limpeza do filtro de poeira:

1. Solte o filtro de poeira de acordo com a figura.

2. Sopre o filtro com ar comprimido (pressão reduzida) para limpá-lo.

3. Verifique se o filtro de malha mais fina está posicionado na direção da grade.

4. Reinstale o filtro.

0463 431 301

- 19 -

7 SOLUÇÃO DE PROBLEMAS

Tente essas verificações e inspeções recomendadas antes de enviar para um técnico de serviço autorizado.

Tipo de falha Ações

Não há arco. • Verifique se a fonte de alimentação da

rede está ligada.

• Verifique se os cabos de rede, corrente de soldagem estão corretamente conectados.

• Verifique se o valor de corrente correto está definido.

• Verifique os fusíveis da fonte de alimentação da rede.

A corrente de soldagem é interrompida durante a soldagem

• Verifique se a proteção térmica foi ativada (indicado pelo LED laranja na parte frontal (5))

• Verifique os fusíveis da fonte de alimentação principal se o indicador LED da fonte de alimentação (4) não estiver aceso.

• Verifique se o cabo de retorno está preso corretamente.

A proteção térmica é ativada frequentemente.

• Verifique se os filtros de ar estão entupidos.

• Assegure-se de não estar ultrapassando os dados definidos para a fonte de alimentação (ou seja, que a unidade não esteja sendo sobrecarregada).

• Verifique se a temperatura ambiente não está acima da temperatura ambiente determinada para o ciclo de trabalho classificado de 40°C/104°F.

Mau desempenho da soldagem. • Verifique se os cabos de corrente de

soldagem estão corretamente conectados.

• Verifique se o valor de corrente correto está definido.

• Verifique se os arames de solda corretos estão sendo usados.

• Verifique os fusíveis da fonte de alimentação da rede.

Nada acontece quando o gatilho no maçarico de solda é pressionado.

0463 431 301

• Verifique o fusível na parte traseira da fonte de alimentação.

• Verifique se os cabos de soldagem e retorno estão danificados.

• Verifique se o alimentador de arame funciona corretamente. Consulte o manual de instruções do alimentador de arame.

- 20 -

8 PEDIDOS DE PEÇAS SOBRESSALENTES

ATENÇÃO!

Reparo e trabalhos de eletricidade devem ser executados por um técnico de serviço autorizado da ESAB. Use apenas peças sobressalentes e de desgaste originais da ESAB.

O Mig 4004i Pulse é projetado e testado de acordo com os padrões internacionais e europeus IEC-/EN 60974-1 e IEC-/EN 60974-10. É obrigação da unidade de manutenção que executou o serviço ou reparo garantir que o produto ainda esteja em conformidade com os padrões mencionados.

Peças sobressalentes e peças de desgaste podem ser solicitadas por meio de seu revendedor ESAB mais próximo, consulte esab.com. Ao solicitar, indique tipo de produto, número de série, emprego e número da peça sobressalente, de acordo com a lista de peças sobressalentes. Isso facilita o envio e garante a entrega correta.

0463 431 301

- 21 -

DIAGRAMA

0463 431 301

- 22 -

NÚMEROS DOS PEDIDOS

Ordering

Denomination Type Note

number

0465 152 883 Welding power source Aristo® Mig 4004i Pulse 380-460V. CE 0465 152 884 Welding power source Aristo® Mig 4004i Pulse 380-460V. CE, AU 0463 396 001 Spare parts list Mig 4004i Pulse, Mig 4004i

Pulse WeldCloud™

A documentação técnica está disponível na Internet em: www.esab.com

0463 431 301

- 23 -

PEÇAS DE DESGASTE

Item Ordering no. Denomination

1 0462 197 001 Dust filter

0463 431 301

- 24 -

ACESSÓRIOS

Trolleys

0462 151 880 Trolley 11, 4-wheel

0463 125 880 Trolley bracket for Trolley 11

Use together with trolley 0462 151 880. Option when no cooling unit is assembled.

0460 565 880 Trolley

For use together with counter balance device.

0461 310 880 Trolley adapter kit

For fitting of power source Mig4004i Pulse to trolley 0460565880.

0460 946 880 Stabilizer kit for counter balance (1)

Use together with trolley 0460 565 880

 

0458 705 880

Counter balance device

(includes mast and counter balance) for 300 mm (11 in.) bobbin

0458 705 882

0463 431 301

for 440 mm (17 in.) bobbin

- 25 -

ACESSÓRIOS

0463 125 880 Trolley bracket

Use together with trolley 0462 151 880. Option when no cooling unit is assembled

Wire feeders

0460 526 670 0460 526 671 0460 526 672 0460 526 673 0460 526 881

0460 526 886 0460 526 891

0460 526 896 0460 526 991

0460 526 996 0459 906 896 0445 800 886 0445 800 887

Feed 3004 MA25 Pulse Al Feed 3004w MA25 Pulse Al Feed 3004 MA25 Pulse Steel Feed 3004w MA25 Pulse Steel Feed 3004 U8



Feed 3004 U6 Feed 3004 U82, water-cooled



Feed 3004 U6, water-cooled Feed 4804 U82, water-cooled



Feed 4804 U6, water-cooled Yardfeed 2000, water-cooled Aristo® Robust Feed U0 Aristo® Robust Feed U6

Wire feeder accessories

Accessories for wire feeders can be found in the wire feeder instruction manual.

Cooler

0462 300 880 Water cooling unit, COOL1

0456 855 881 Flow guard, COOL1

0463 431 301

- 26 -

ACESSÓRIOS

Connection set, 70 mm210 pole cable plug - 10 pole cable socket

0459 528 780 0459 528 781 0459 528 782 0459 528 783 0459 528 784 0459 528 785

1.7 m (5.6 ft) 5 m (16.0 ft) 10 m (32.8 ft) 15 m (49.2 ft) 25 m (82.0 ft) 35 m (114.8 ft)

Control panels

0460 820 880 Aristo®U82, complete including holder

0460 820 881 Aristo®U82, plus complete including

holder

0460 877 891 Control cable extension U82, 7.5 m (24.6 ft)

Connection set, 70 mm210 pole cable plug - 10 pole cable socket

0349 312 450 0349 312 451 0349 312 452 0349 312 453 0349 312 454 0349 312 455

1.7 m (5.6 ft) 5 m (16.0 ft) 10 m (32.8 ft) 15 m (49.2 ft) 25 m (82.0 ft) 35 m (114.8 ft)

0463 431 301

- 27 -

ACESSÓRIOS

Connection set water, 70 mm210 pole cable plug - 10 pole cable socket

0459 528 790 0459 528 791 0459 528 792 0459 528 793 0459 528 794 0459 528 795

1.7 m (5.6 ft) 5 m (16.0 ft) 10 m (32.8 ft) 15 m (49.2 ft) 25 m (82.0 ft) 35 m (114.8 ft)

Remote controls

0459 491 880 Remote control unit MTA1 CAN

MIG/MAG: wire feed speed and voltage MMA: current and arc force TIG: current, pulse and background current

0459 491 883 Remote control unit AT1 CAN

MMA and TIG: current

0459 491 884 Remote control unit AT1 CF CAN

MMA and TIG: rough and fine setting of current

Remote control cable 10 pole - 4 pole

0459 960 880 0459 960 881 0459 960 882 0459 960 883

5 m (16.0 ft) 10 m (32.8 ft) 25 m (82.0 ft)

0.25 m (114.8 ft)

0463 431 301

- 28 -

ACESSÓRIOS

For Mig 4004i Pulse:

0445 302 881 Retrofit Mig 4004i WeldCloud™

Informações sobre maçaricos de soldagem PSF podem ser encontradas em folhetos separados.

Para obter mais informações sobre os acessórios, entre em contato com a agência ESAB mais próxima.

0463 431 301

- 29 -

ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone +46 (0) 31 50 90 00

http://manuals.esab.com

For contact information visit esab.com

ESAB Mig 4004i Pulse Instruction manual [pt]

Specifications and Main Features

Frequently Asked Questions

User Manual

SUMÁRIO

1 SEGURANÇA

1.1 Significado dos símbolos

1.2 Precauções de segurança

2 INTRODUÇÃO

2.1 Equipamento

3 DADOS TÉCNICOS

4 INSTALAÇÃO

4.1 Localização

4.2 Instrução de elevação

4.3 Alimentação da rede

5 OPERAÇÃO

5.1 Dispositivos de conexões e controle

5.2 Símbolos

5.3 Conexão de arame de solda e cabo de retorno

5.4 Ligar/desligar a fonte de alimentação

5.5 Controle do ventilador

5.6 Proteção térmica

5.7 DRT (Dispositivo de redução de tensão)

5.8 Unidade de controle remoto

5.9 Retorno de tensão do arco

6 MANUTENÇÃO

6.1 Inspeção e limpeza

7 SOLUÇÃO DE PROBLEMAS

8 PEDIDOS DE PEÇAS SOBRESSALENTES

DIAGRAMA

NÚMEROS DOS PEDIDOS

PEÇAS DE DESGASTE

ACESSÓRIOS
