Aristo®

Mig 4004i Pulse

380 – 460 V

Ръководство за експлоатация

0463 431 301 BG 20220103

Valid for: serial no. 551, 704-xxx-xxxx

СЪДЪРЖАНИЕ

БЕЗОПАСНОСТ

1.1 Значение на символите

1.2 Безопасност предпазни мерки

ВЪВЕДЕНИЕ

2.1 Оборудване

ТЕХНИЧЕСКИ ДАННИ

МОНТАЖ

4.1 Местоположение

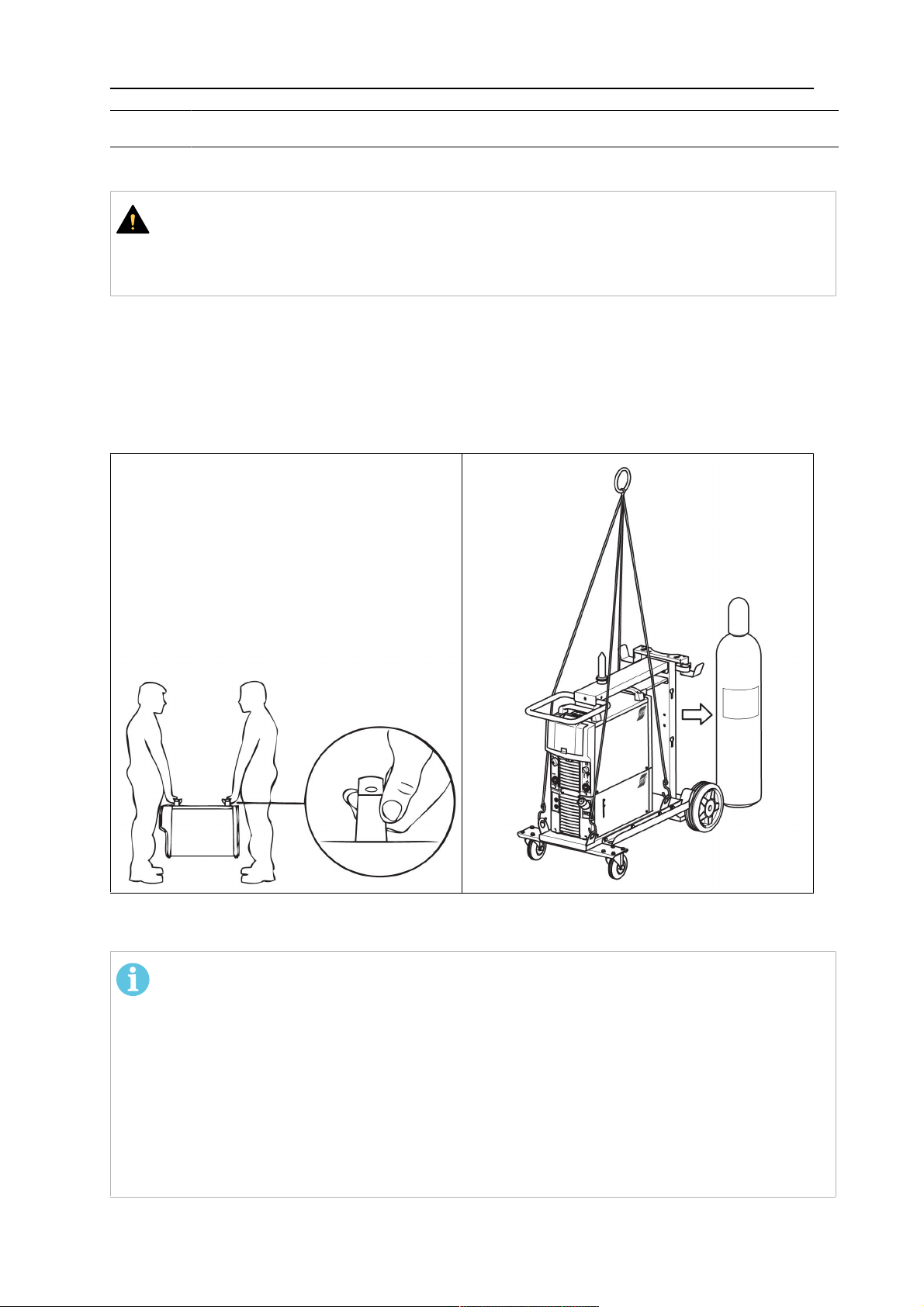

4.2 Инструкция за повдигане

4.3 Мрежово захранване

РАБОТА С АПАРАТА

5.1 Съединения и устройства за управление

5.2 Символи

5.3 Свързване на заваръчния и обратния кабел

5.4 Включване/изключване на захранващия източник

5.5 Управление на вентилатора

5.6 Термозащита

5.7 Устройство за ограничаване на напрежението (VRD)

5.8 Дистанционно управление

5.9 Обратна връзка на напрежението на дъгата

.....................................................................................................

.........................................................................................

.......................................................................

...........................................................

..............................................................................................

...........................................................................................

...............................................................................

...................................................................................

....................................................................

............................................................................

................................................................................

.................................................................................................

...............................................................

.........................................................................................

.................................................................

.......................................

..................................

.......................

....................

...................................

ТЕХНИЧЕСКО ОБСЛУЖВАНЕ

6.1 Проверка и почистване

ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

ПОРЪЧВАНЕ НА РЕЗЕРВНИ ЧАСТИ

СХЕМА

................................................................................................................

..................................................................

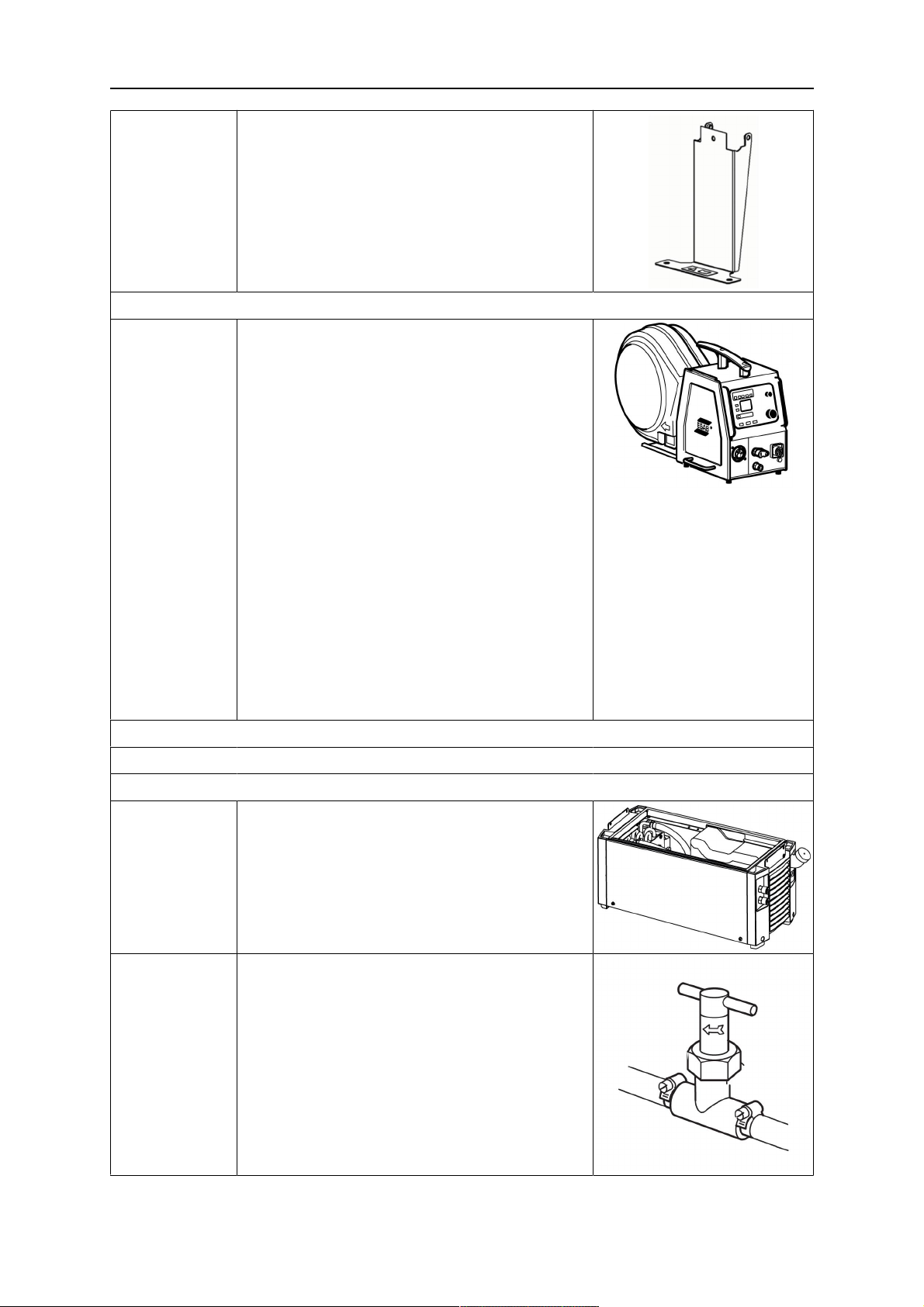

КАТАЛОЖНИ НОМЕРА ЗА ЗАЯВКА ИЗНОСВАЩИ СЕ ЧАСТИ ПРИНАДЛЕЖНОСТИ

..................................................................................

.........................................................................................

.......................................................................

...............................................

.....................................................

................................................................

23 24 25 26 27

Запазени права за промяна на спецификациите без предварително известие.

0463 431 301 © ESAB AB 2022

1 БЕЗОПАСНОСТ

1.1 Значение на символите

Както са използвани в ръководството: Означава внимание! Бъдете внимателни!

ОПАСНОСТ! Означава непосредствена опасност, която, ако не бъде избегната, ще

доведе до незабавно, сериозно нараняване или смърт.

ПРЕДУПРЕЖДЕНИЕ! Означава потенциална опасност, която може да доведе до телесно

нараняване или смърт.

ВНИМАНИЕ! Означава опасност, която може да доведе до леки телесни

наранявания.

ПРЕДУПРЕЖДЕНИЕ!

Преди употреба прочетете и разберете ръководството за работа и спазвайте всички етикети, практики за безопасност на служителите и информационни листове за безопасност (SDS).

1.2 Безопасност предпазни мерки

Потребителите на оборудване ESAB носят пълната отговорност за осигуряване на спазването на всички приложими мерки за безопасност на всеки, който работи с оборудването или в близост до него. Мерките за безопасност трябва да отговарят на всички изисквания, приложими за типа оборудване. В допълнение към стандартните нормативни разпоредби, които са валидни за работното място, трябва да се спазват следните препоръки.

Всички дейности трябва да се извършват от обучен персонал, добре запознат с работата с оборудването. Неправилната работа на оборудването може да доведе до опасни ситуации, които да предизвикат нараняване на оператора и повреда на оборудването.

1. Всеки, който работи с оборудването, трябва да бъде запознат с: ○ неговата работа ○ местоположението на аварийните спирачки ○ неговата функция ○ приложимите мерки за безопасност ○ заваряването и рязането и останалите приложими функции на

оборудването

2. Операторът трябва да осигури следното: ○ при включването на оборудването в работната му зона няма

неупълномощени лица

○ няма незащитени лица при запалването на дъгата или започването на

работата с оборудването

0463 431 301

- 4 -

1 БЕЗОПАСНОСТ

3. Работното място трябва: ○ да бъде подходящо за целта ○ да няма въздушни течения

4. Лични предпазни средства: ○ Винаги носете препоръчителните лични предпазни средства, като

например предпазни очила, огнезащитно облекло, предпазни ръкавици

○ Не носете свободно прилягащи дрехи и аксесоари, като шалове, гривни,

пръстени и др., които могат да бъдат захванати или да предизвикат изгаряния

5. Общи мерки за безопасност: ○ Уверете се, че обратният кабел е здраво закрепен ○ Работи по оборудване под високо напрежение могат да се извършват

само от квалифициран електротехник

○ Съответното пожарогасително оборудване трябва да бъде ясно

обозначено и поставено наблизо

○ Смазването и поддръжката не трябва да се извършват по време на работа

с оборудването

ПРЕДУПРЕЖДЕНИЕ!

Електродъговото заваряване и рязане може да доведе до нараняване на вас и други лица. Взимайте предпазни мерки, когато заварявате и режете.

ЕЛЕКТРИЧЕСКИЯТ УДАР – може да е смъртоносен

• Монтирайте и заземете оборудването в съответствие с ръководството за работа.

• Не докосвайте електрическите части и електродите, намиращи се под напрежение, с голи ръце, влажни ръкавици или мокро облекло.

• Изолирайте себе си от работното място и земята.

• Заемете безопасна работна поза

ЕЛЕКТРОМАГНИТНО ПОЛЕ – може да представлява опасност за здравето

• Заварчиците с поставен сърдечен стимулатор трябва да се консултират с лекаря си, преди да заваряват. Електромагнитното поле може да предизвика смущения в сърдечния стимулатор.

• Излагането на електромагнитно поле може да има други въздействия върху здравето, които не са известни.

• Заварчиците трябва да прилагат следните процедури, за да минимизират излагането на електромагнитно поле:

○ Прекарвайте електрода и работните кабели заедно от една и

съща страна на тялото ви. Фиксирайте ги със залепваща лента, когато това е възможно. Не заставайте между пистолета и работните кабели. Никога не увивайте кабелите на пистолета или работния кабел около тялото си. Дръжте източника на захранване и кабелите възможно най-далеч от тялото си.

○ Свържете работния кабел към детайла възможно най-близо до

зоната, в която ще заварявате.

0463 431 301

ГАЗОВЕ И ДИМ – могат да представляват опасност за здравето

• Дръжте главата си далеч от димните газове.

• Използвайте вентилация, аспирация в участъка на дъгата или и двете, за да отведете газовете и дима от зоната ви на дишане и работното пространство.

- 5 -

1 БЕЗОПАСНОСТ

ЕЛЕКТРОДЪГОВО ИЗЛЪЧВАНЕ – може да нарани очите и да предизвика изгаряния върху кожата

• Защитете очите и тялото си. Използвайте подходяща маска за

• Защитете стоящите в близост лица с подходящи екрани или завеси.

ШУМ – прекомерният шум може да увреди слуха

Защитете ушите си. Използвайте антифони или други средства за защита на слуха.

ДВИЖЕЩИ СЕ ЧАСТИ – могат да причинят нараняване

• Дръжте всички врати, панели и капаци затворени и фиксирани на

• Изключете двигателя, преди да монтирате или свързвате модул.

• Дръжте ръцете, косата, свободните дрехи и инструментите далеч от

заваряване и филтърни лещи и носете защитно облекло.

мястото им. Позволявайте само на квалифицирали лица да свалят капаците с цел поддръжка и отстраняване на неизправности, когато това е необходимо. Поставете обратно панелите или капаците и затворете вратите, след като сервизното обслужване е приключено и преди да стартирате двигателя.

движещите се части.

ОПАСНОСТ ОТ ПОЖАР

• Искрите (пръските) могат да предизвикат пожар. Уверете се, че в близост няма никакви запалими материали.

• Не използвайте затворени контейнери.

ГОРЕЩА ПОВЪРХНОСТ – Частите могат да причинят изгаряне

• Не докосвайте части с голи ръце.

• Изчакайте оборудването да се охлади, преди да работите по него.

• За да боравите с горещи части, използвайте подходящи инструменти и/или изолирани ръкавици за заваряване, за да предотвратите изгаряния.

НЕИЗПРАВНОСТ – в случай на неизправност потърсете експертна помощ.

ЗАЩИТЕТЕ СЕБЕ СИ И ДРУГИТЕ!

ВНИМАНИЕ!

Настоящият продукт е изцяло предназначен за електродъгово заваряване.

ПРЕДУПРЕЖДЕНИЕ!

Не използвайте захранващия източник за размразяване на замръзнали части.

ВНИМАНИЕ!

Оборудването от клас А не е предназначено за употреба в жилищни помещения, в които електрозахранването се осъществява от обществената мрежа под ниско напрежение. В такива помещения е възможно възникване на потенциални затруднения, свързани с електромагнитната съвместимост на оборудване от клас А, вследствие на проводими или излъчващи повърхности.

0463 431 301

- 6 -

1 БЕЗОПАСНОСТ

ЗАБЕЛЕЖКА! Унищожавайте електронното оборудване чрез

предаване в пункт за рециклиране!

В съответствие с европейската Директива 2012/19/EО относно отпадъци от електрическо и електронно оборудване и нейното прилагане съгласно националното законодателство, електрическото и/или електронното оборудване, което е достигнало до края на цикъла си на експлоатация, трябва да бъде унищожено чрез предаване в пункт за рециклиране.

Тъй като Вие сте лицето, което отговаря за оборудването, Вие трябва да потърсите информация за одобрените пунктове за събиране на подобно оборудване.

За допълнителна информация се свържете с най-близкия дилър на ESAB.

ESAB разполага с асортимент от аксесоари за заваряване и лични предпазни средства за закупуване. За информация за изготвяне на поръчка се свържете с местния търговски представител на ESAB или посетете нашия уебсайт.

0463 431 301

- 7 -

2 ВЪВЕДЕНИЕ

Захранващият източник Mig 4004i Pulse, комбиниран с U6, U82или MA25 Pulse предлага многофункционален пакет, поддържащ MMA, TIG, MIG/MAG и импулсно MIG.

Захранващият източник е предназначен за употреба с телоподаващия апарат Feed 3004/4804 или YardFeed 2000 и охлаждащия модул COOL 1. За повече информация относно телоподаващите апарати и охлаждащия модул вижте ръководствата за работа.

Принадлежностите на ESAB за продукта можете да откриете в глава "ПРИНАДЛЕЖНОСТИ" от настоящото ръководство.

2.1 Оборудване

Захранващият източник се доставя в комплект с:

• обратен кабел със скоба за заземяване, 5 m

• ръководство за експлоатация със захранващия източник за заваряване

0463 431 301

- 8 -

3 ТЕХНИЧЕСКИ ДАННИ

Mig 4004i Pulse

Мрежово напрежение 380-460V, ±10%, 3~ 50/60 Hz

Мрежово захранване S

scmin

Ток в първичната намотка I

max

5,8 MVA

28 A

Мощност без товар 57 W

Диапазон на настройките (DC)

MIG/MAG 16 A/14,8 V – 400 A/34 V

MMA 16 A/20,6 V – 400 A/36 V

TIG 4 A/10,2 V – 400 A/26 V

Допустимо натоварване при заваряване MIG/MAG

60 % работен цикъл 400 A/34,0 V

100% работен цикъл 300 A/29,0 V

Допустимо натоварване при заваряване MМА

60 % работен цикъл 400 A/36,0 V

100% работен цикъл 300 A/32,0 V

Допустимо натоварване при заваряване TIG

60 % работен цикъл 400 A/26,0 V

100% работен цикъл 300 A/22,0 V

Коефициент на мощност при

0,95

максимален ток

Ефективност при максимален

89,5 %

ток

Напрежение при отворена

55 V

верига

Работна температура -10 до 40°C (14 до 104°F)

Температура при

-20 до 55°C (-4 до 131°F)

транспортиране

Постоянно звуково налягане

< 70 dB (A)

при празен ход

Размери, д x ш x в 613 × 257 × 445 mm (24,0 × 10,1 × 17,5 инча)

Тегло 48 kg (106 lb)

Клас на изолация H

Клас на защита на корпуса IP23

Класификация на приложението

Мрежово захранване, S

sc min

Minimum short circuit power on the network in accordance with IEC 61000-3-12.

Работен цикъл

Под работен цикъл се разбира времето като процент от десетминутен период, в което може да извършвате заваряване с определен товар без претоварване. Работният цикъл е валиден за температура 40°C/104°F или по-ниска.

0463 431 301

- 9 -

3 ТЕХНИЧЕСКИ ДАННИ

Клас на защита на корпуса

Кодът IP обозначава класа на защита на корпуса, т.е. степента на защитеност срещу проникване на твърди замърсители или вода.

Equipment marked IP23 is intended for indoor and outdoor use.

Клас на приложение

Символът означава, че захранващият източник е предназначен за използване в участъци с повишена опасност от електрически ток.

0463 431 301

- 10 -

4 МОНТАЖ

Монтажът трябва да се извърши от професионалист.

ВНИМАНИЕ!

Настоящият продукт е предназначен за промишлена употреба. В битова среда продуктът може да предизвика радио смущения. Потребителят носи отговорността за вземане на съответните мерки.

4.1 Местоположение

Разположете захранващия източник, така че нищо да не пречи на входните и изходните отвори за охлаждащия въздух.

4.2 Инструкция за повдигане

4.3 Мрежово захранване

ЗАБЕЛЕЖКА! Изисквания към мрежовото захранване

Това оборудване съответства на IEC 61000-3-12, при условие че мрежовата мощност при късо съединение е по-голяма или равна на S

свързване между потребителското захранване и обществената система. В този случай монтажникът или потребителят на оборудването, при необходимост след консултации с оператора на електроразпределителната мрежа, носят отговорността за свързване на оборудването само към захранване с мрежова мощност при късо съединение, по-голяма или равна на S

справка с техническите данни в глава ТЕХНИЧЕСКИ ДАННИ.

0463 431 301

- 11 -

scmin

. Направете

scmin

в точката на

4 МОНТАЖ

ЗАБЕЛЕЖКА!

Може да се подава захранване към захранващия източник от генератор. За повече информация свържете се с персонала на оторизиран сервиз на ESAB.

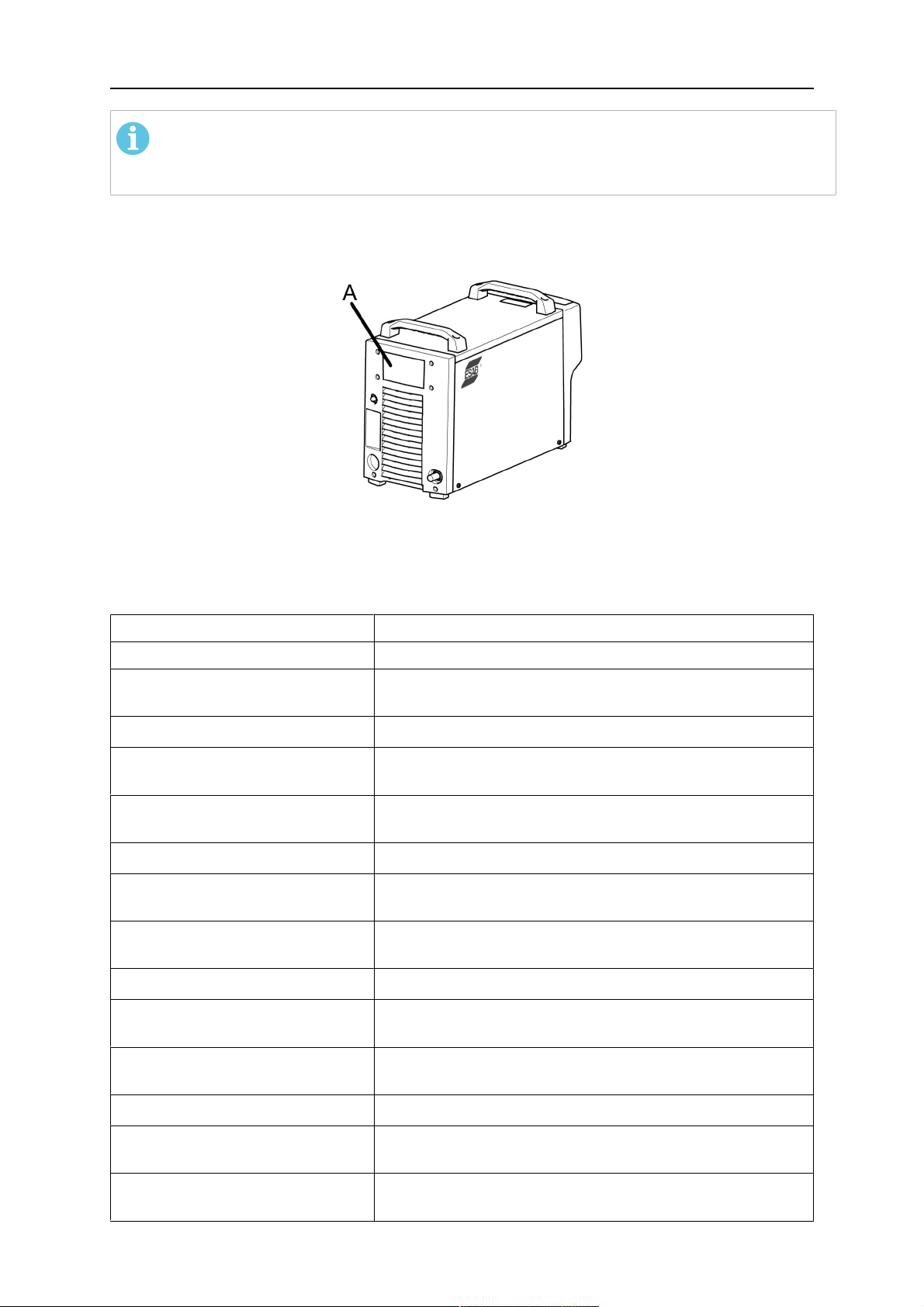

Проверете дали апаратът е свързан към захранване с необходимото напрежение и дали е защитен с правилно оразмерени предпазители. Необходимо е да се изгради защитна заземителна връзка в съответствие с изискванията.

A. Табелка с технически данни,

съдържаща информация за

захранването

Препоръчителен размер на предпазителите и минимално сечение на кабелите

Mig 4004i Pulse

Мрежово напрежение 380-460 V ±10%, 3-фазно, 50/60 Hz

Сечението на мрежовия

4G4 mm

кабел

Фазов ток I

effUin

Предпазител за

380 V 20 A

20 A

свръхнапрежение

Предпазител

25 A

MCB-свръхнапрежение тип C

Фазов ток I

effUin

Предпазител за

400 V 19,2 A

20 A

свръхнапрежение

Предпазител

25 A

MCB-свръхнапрежение тип C

Фазов ток I

effUin

Предпазител за

415 V 18 A

20 A

свръхнапрежение

Предпазител

MCB-свръхнапрежение тип C

Фазов ток I

effUin

440 V 17,6 A

Предпазител за свръхнапрежение

Предпазител

MCB-свръхнапрежение тип C

0463 431 301

- 12 -

20 A

4 МОНТАЖ

Mig 4004i Pulse

Фазов ток I

effUin

460 V 17 A

Предпазител за свръхнапрежение

Предпазител

MCB-свръхнапрежение тип C

ЗАБЕЛЕЖКА!

Посочените по-горе сечения на захранващите кабели и размерите на предпазителите съответстват на изискванията на наредбите в Швеция. За други региони захранващите кабели трябва да са подходящи за приложението и да отговарят на местните и национални разпоредби.

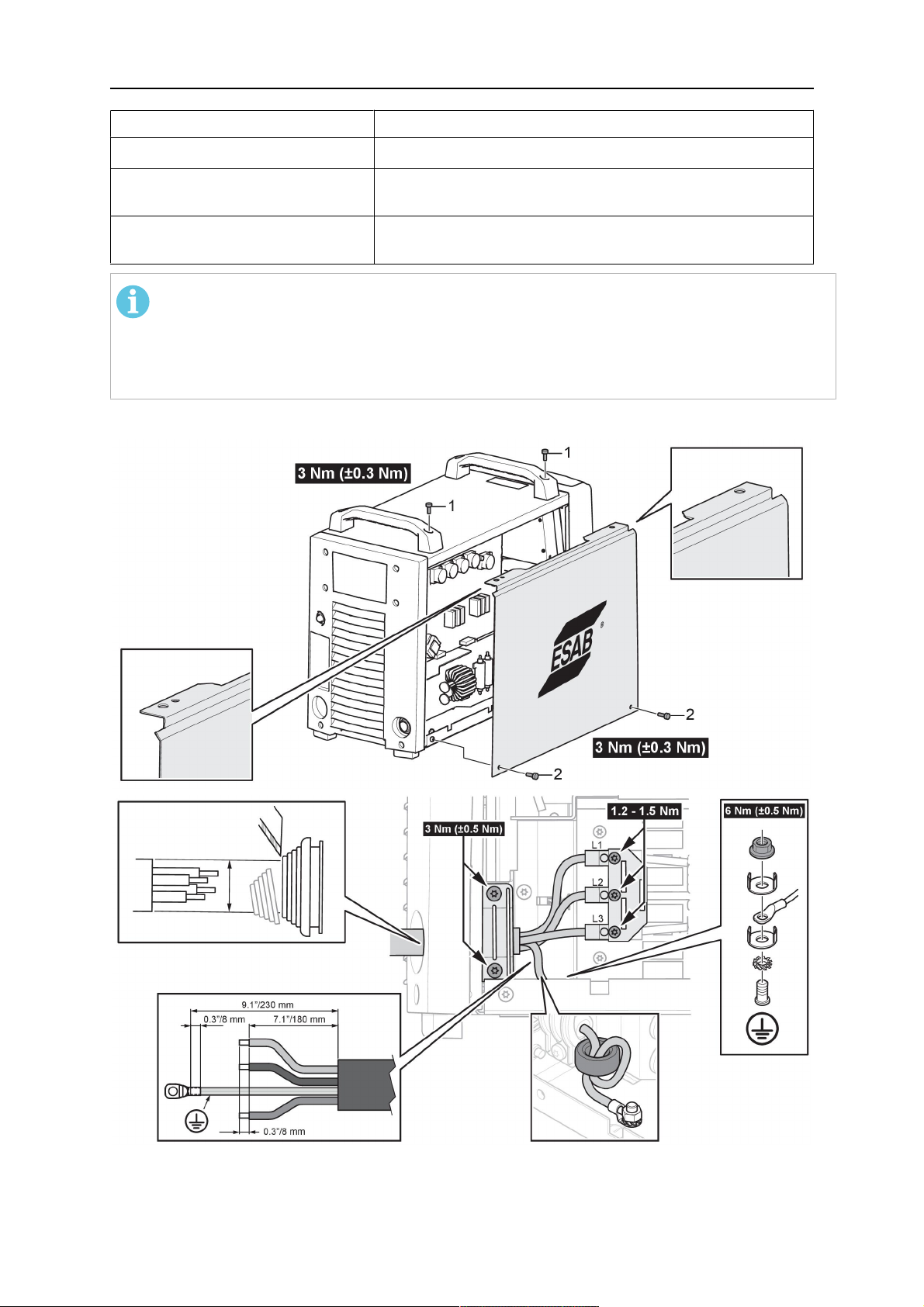

Монтаж на захранващия кабел

20 A

Ако е необходимо мрежовият кабел да бъде сменен, заземяващото свързване на долната пластина трябва да се направи по подходящ начин. Вижте от илюстрациите по-горе как да отстраните страничния панел и да монтирате захранващия кабел. Към тази точка на свързване не трябва да се присъединява друг кабел.

0463 431 301

- 13 -

4 МОНТАЖ

Инструкция за свързване 0465 152 883

Инструкция за свързване 0465 152 884

№ за поръчка на захранващ

Входно захранващо напрежение по подразбиране

източник

0465 152 883 400 V Доставя се със захранващ кабел и

свързан щепсел.

0465 152 884 415 V Доставя се със захранващ кабел.

Ако е необходимо друго мрежово напрежение, кабелът на печатната платка трябва да се премести на подходящия щифт (вижте горната илюстрация) и захранващият кабел и щепселът трябва да се сменят съгласно съответните национални правила. Тази операция трябва да се извършва от лица с подходящи познания по електротехника. Захранващият източник трябва да бъде разединен от мрежата, преди да се извърши това действие.

0463 431 301

- 14 -

5 РАБОТА С АПАРАТА

General safety regulations for handling the equipment can be found in the "SAFETY" chapter of this manual. Прочетете я внимателно, преди да пристъпите към работа с оборудването!

ПРЕДУПРЕЖДЕНИЕ!

Укрепете оборудването – особено ако е разположено върху неравна или наклонена повърхност.

ЗАБЕЛЕЖКА!

За да се постигне най-добрият възможен резултат при използване на кратки импулси от Mig, дължината на заваръчния и на обратния кабел не трябва да превишава 10 m (33 ft).

0463 431 301

- 15 -

5 РАБОТА С АПАРАТА

5.1 Съединения и устройства за управление

1. Отрицателна заваръчна клема:

Възвратен кабел

2. Ключ за мрежово захранване, 0 / 1 6. Положителна заваръчна клема:

3. Свързване за апарата за подаване

на заваръчна тел или за прибора за дистанционно управление

4. Индикаторен светодиод за включено

захранване (ON)

5. Индикаторен светодиод за термична

защита

Заваръчен кабел

7. Предпазител (10 А) за захранващото

напрежение (42 V) за апарата за подаване на заваръчна тел

8. Захранващ кабел

5.2 Символи

Прибор за дистанционно управление (2)

Захранване ВКЛ. (4)

Прегряване (3)

5.3 Свързване на заваръчния и обратния кабел

Захранващият източник има два извода, положителен (+) и отрицателен (-), за свързване на заваръчния и обратния кабел.

Свържете обратния кабел към отрицателния извод на захранващия източник. Закрепете контактната скоба на обратния кабел към работния детайл и проверите дали е осигурен добър контакт между работния детайл и извода за обратния кабел на захранващия източник.

0463 431 301

- 16 -

5 РАБОТА С АПАРАТА

Препоръчителна максимална стойност на тока за свързания комплект кабели

max

450 A (60% работен цикъл)

350 A (100% работен цикъл)

550 A (60% работен цикъл)

430 A (100% работен цикъл)

Сечение на кабела Дължина на кабела

70 mm

95 mm

2 - 35 m

(6.6 ft - 114.8 ft)

2 - 35 m

(6.6 ft - 114.8 ft)

Работен цикъл

5.4 Включване/изключване на захранващия източник

Включете захранващия източник, като завъртите превключвателя (2) в положение „1“. Изключете захранващия източник като завъртите превключвателя (2) в положение „0“. Независимо от това дали захранването е било прекъснато по необичаен начин или захранващият източник е изключен нормално, данните за заваряването ще бъдат запазени и ще бъдат налични при следващото включване на апарата.

5.5 Управление на вентилатора

Захранващият източник е съоръжен с реле за време, което поддържа вентилаторите включени в продължение на 6,5 минути след спиране на заваряването, след това апаратът превключва в режим на икономия на енергия. При започване на заваряване вентилаторите се включват отново. При заваръчни токове до 150 А вентилаторите работят при намалени обороти и с пълна скорост при по-големи токове.

ВНИМАНИЕ!

Вентилаторите могат да се включат по всяка време, за да защитят захранващия източник от прегряване.

5.6 Термозащита

Заваръчният захранващ източник разполага с верига за термична защита, която сработва при прекомерно повишаване на вътрешната температура. Когато това се случи, заваръчният ток се блокира и върху панела за управление се показва код за грешка. След спадане на температурата и достигане на нормалната й работна стойност термичната защита се връща автоматично в начално състояние.

5.7 Устройство за ограничаване на напрежението (VRD)

Функцията VRD гарантира, че когато не се извършва заваряване, напрежението в отворената верига не превишава 35V. Светодиодът на устройството за ограничаване на напрежението свети, когато е активирана функцията VRD. Функцията VRD трябва да бъде активирана от квалифициран техник чрез ESAT (програмен инструмент за администриране на ESAB, комплект за техническо обслужване, включително софтуер за управление на настройки, актуализация на софтуера и др.).

Функцията VRD се блокира, когато системата установи, че е започнало заваряване.

0463 431 301

- 17 -

5 РАБОТА С АПАРАТА

5.8 Дистанционно управление

За повече информация относно работата с дистанционното управление вижте ръководството за работа с панела за управление.

5.9 Обратна връзка на напрежението на дъгата

За да се получи добър резултат при заваряване, обратната връзка на напрежението на дъгата е фактор от решаващо значение. При MIG/MAG заваряването захранващият източник е подготвен да отчита напрежението на дъгата в телоподаващия апарат. Условие за тази функция е да се използва телоподаващ апарат ESAB и свързващ кабел ESAB! Този начин за измерване на напрежението на дъгата компенсира падането на напрежението в заваръчния кабел към телоподаващия апарат. С горелка ESAB, поддържаща "TrueArcVoltage", падът на напрежението по цялата дължина до контактния връх е компенсиран.

ПРЕДУПРЕЖДЕНИЕ!

Външните входове на напрежението на дъгата (червеното и черното гнездо за банан-щекери) от задния край на горната кутия на WeldCloud™ не трябва да се използват, освен ако оборудването не е конфигурирано за тази настройка от упълномощен сервизен персонал на ESAB.

ЗАБЕЛЕЖКА!

За да се компенсира падът на напрежение в обратния кабел, захранващият източник може да се конфигурира (упълномощен сервизен персонал на ESAB) така, че да използва външен отчитащ проводник на напрежението на дъгата от работния детайл.

0463 431 301

- 18 -

6 ТЕХНИЧЕСКО ОБСЛУЖВАНЕ

ВНИМАНИЕ!

Свалянето на капака, сервизните дейности, работата по поддръжката и техническото обслужване на заваръчното оборудване може да се извършват само от лица с подходяща електротехническа квалификация (упълномощен персонал).

ВНИМАНИЕ!

Производителят осигурява гаранция за този продукт. Всеки опит за извършване на ремонт от неупълномощени сервизни центрове прави гаранцията невалидна.

ЗАБЕЛЕЖКА!

Редовното техническо обслужване е важно за безопасната и надеждна работа.

За информация относно охлаждащия модул вижте ръководството за работа за охлаждащия модул.

6.1 Проверка и почистване

Редовно проверявайте захранващия източник за замърсяване.

Захранващият източник трябва редовно да се почиства чрез обдухване със сух сгъстен въздух под ниско налягане. В замърсена среда това трябва да се извършва на по-кратки интервали.

В противен случай входовете/изходите за въздух могат да се запушат и това да предизвика прегряване. За да се избегне това, е необходимо редовно почистване на въздушния филтър. Филтърът е изграден от голяма и малка мрежа. Уверете се, че голямата мрежа е монтирана в най-горната част на захранващия източник, а малката мрежа – в най-вътрешната част на захранващия източник.

Замяна и почистване на филтъра за прах:

1. Освободете и свалете въздушния филтър както е показано на фигурата.

2. За почистване продухайте филтъра със сгъстен въздух (под ниско налягане).

3. Уверете се, че филтърът с най-фина мрежа е обърнат към решетката.

4. Монтирайте отново филтъра.

0463 431 301

- 19 -

6 ТЕХНИЧЕСКО ОБСЛУЖВАНЕ

0463 431 301

- 20 -

7 ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

Опитайте се да извършите следните препоръчителни прегледи и проверки, преди да извикате оторизиран сервизен техник.

Вид неизправност Действия

Няма дъга. • Проверете дали е включен главният

мрежов прекъсвач.

• Проверете дали захранващият кабел, този за заваръчния ток и обратният кабел са свързани правилно.

• Проверете дали е зададена нужната сила на тока.

• Проверете предпазителите на захранващата електрическа инсталация.

По време на заваряване заваръчният ток прекъсва

• Проверете дали е сработила термичната защита (обозначено с оранжев светодиод от предната страна (5))

• Ако не свети светодиодният индикатор на захранването (4), проверете предпазителите на мрежовото захранване.

• Проверете дали обратният кабел е закрепен правилно.

термичната защита сработва често • Проверете дали не са задръстени

въздушните филтри.

• Проверете дали не сте надвишили допустимите стойности, определени за захранващия източник (т.е. дали апаратът не е претоварен).

• Проверете дали околната температура не е над тази за номиналния работен цикъл 40°C/104°F.

0463 431 301

- 21 -

7 ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

Вид неизправност Действия

Лошо качество на заварките. • Проверете дали са свързани

правилно кабелът за заваръчния ток и обратният кабел.

• Проверете дали е зададена нужната сила на тока.

• Проверете дали използвате правилния тип заваръчна тел.

• Проверете предпазителите на захранващата електрическа инсталация.

Нищо не се случва при натискане на спусъка на заваръчната горелка.

• Проверете предпазителя в задната част на захранващия източник.

• Проверете дали кабелът за заваръчния ток и обратният кабел не са повредени.

• Проверете дали подаващото устройство работи правилно. Вижте ръководството за работа за подаващото устройство.

0463 431 301

- 22 -

8 ПОРЪЧВАНЕ НА РЕЗЕРВНИ ЧАСТИ

ВНИМАНИЕ!

Ремонтните и електрически поправки се извършват от оторизирани сервизни специалисти на ESAB. Използвайте само оригинални резервни и износващи се части ESAB.

Mig 4004i Pulse е проектиран и изпитан в съответствие с международните и европейски стандарти IEC-/EN 60974-1 и IEC-/EN 60974-10. Задължение на сервизното звено, извършило обслужване или ремонтна дейност, е да провери дали продуктът продължава да отговаря на посочените стандарти.

Можете да поръчате резервни части и износващи се части от най-близкия дилър на ESAB, вижте esab.com. When ordering, please state product type, serial number, designation and spare part number in accordance with the spare parts list. This facilitates dispatch and ensures correct delivery.

0463 431 301

- 23 -

СХЕМА

0463 431 301

- 24 -

КАТАЛОЖНИ НОМЕРА ЗА ЗАЯВКА

Ordering

Denomination Type Note

number

0465 152 883 Welding power source Aristo® Mig 4004i Pulse 380-460V. CE

0465 152 884 Welding power source Aristo® Mig 4004i Pulse 380-460V. CE, AU

0463 396 001 Spare parts list Mig 4004i Pulse, Mig 4004i

Pulse WeldCloud™

Техническа документация е достъпна в Интернет на: www.esab.com

0463 431 301

- 25 -

ИЗНОСВАЩИ СЕ ЧАСТИ

Item Ordering no. Denomination

1 0462 197 001 Dust filter

0463 431 301

- 26 -

ПРИНАДЛЕЖНОСТИ

Trolleys

0462 151 880 Trolley 11, 4-wheel

0463 125 880 Trolley bracket for Trolley 11

Use together with trolley 0462 151 880.

Option when no cooling unit is assembled.

0460 565 880 Trolley

For use together with counter balance device.

0461 310 880 Trolley adapter kit

For fitting of power source Mig4004i Pulse to trolley 0460565880.

0460 946 880 Stabilizer kit for counter balance (1)

Use together with trolley 0460 565 880

 

0458 705 880

Counter balance device

(includes mast and counter balance)

for 300 mm (11 in.) bobbin

0458 705 882

0463 431 301

for 440 mm (17 in.) bobbin

- 27 -

ПРИНАДЛЕЖНОСТИ

0463 125 880 Trolley bracket

Use together with trolley 0462 151 880.

Option when no cooling unit is assembled

Wire feeders

0460 526 670

0460 526 671

0460 526 672

0460 526 673

0460 526 881

0460 526 886

0460 526 891

0460 526 896

0460 526 991

0460 526 996

0459 906 896

0445 800 886

0445 800 887

Feed 3004 MA25 Pulse Al

Feed 3004w MA25 Pulse Al

Feed 3004 MA25 Pulse Steel

Feed 3004w MA25 Pulse Steel

Feed 3004 U8



Feed 3004 U6

Feed 3004 U82, water-cooled



Feed 3004 U6, water-cooled

Feed 4804 U82, water-cooled



Feed 4804 U6, water-cooled

Yardfeed 2000, water-cooled

Aristo® Robust Feed U0

Aristo® Robust Feed U6

Wire feeder accessories

Accessories for wire feeders can be found in the wire feeder instruction manual.

Cooler

0462 300 880 Water cooling unit, COOL1

0456 855 881 Flow guard, COOL1

0463 431 301

- 28 -

ПРИНАДЛЕЖНОСТИ

Connection set, 70 mm210 pole cable plug - 10 pole cable socket

0459 528 780

0459 528 781

0459 528 782

0459 528 783

0459 528 784

0459 528 785

1.7 m (5.6 ft)

5 m (16.0 ft)

10 m (32.8 ft)

15 m (49.2 ft)

25 m (82.0 ft)

35 m (114.8 ft)

Control panels

0460 820 880 Aristo®U82, complete including holder

0460 820 881 Aristo®U82, plus complete including

holder

0460 877 891 Control cable extension U82, 7.5 m (24.6 ft)

Connection set, 70 mm210 pole cable plug - 10 pole cable socket

0349 312 450

0349 312 451

0349 312 452

0349 312 453

0349 312 454

0349 312 455

1.7 m (5.6 ft)

5 m (16.0 ft)

10 m (32.8 ft)

15 m (49.2 ft)

25 m (82.0 ft)

35 m (114.8 ft)

0463 431 301

- 29 -

ПРИНАДЛЕЖНОСТИ

Connection set water, 70 mm210 pole cable plug - 10 pole cable socket

0459 528 790

0459 528 791

0459 528 792

0459 528 793

0459 528 794

0459 528 795

1.7 m (5.6 ft)

5 m (16.0 ft)

10 m (32.8 ft)

15 m (49.2 ft)

25 m (82.0 ft)

35 m (114.8 ft)

Remote controls

0459 491 880 Remote control unit MTA1 CAN

MIG/MAG: wire feed speed and voltage

MMA: current and arc force

TIG: current, pulse and background current

0459 491 883 Remote control unit AT1 CAN

MMA and TIG: current

0459 491 884 Remote control unit AT1 CF CAN

MMA and TIG: rough and fine setting of current

Remote control cable 10 pole - 4 pole

0459 960 880

0459 960 881

0459 960 882

0459 960 883

5 m (16.0 ft)

10 m (32.8 ft)

25 m (82.0 ft)

0.25 m (114.8 ft)

0463 431 301

- 30 -

ПРИНАДЛЕЖНОСТИ

For Mig 4004i Pulse:

0445 302 881 Retrofit Mig 4004i WeldCloud™

Информация за заваръчни горелки PSF може да се види в отделни брошури.

За повече информация относно предлаганите принадлежности се свържете с най-близкото представителство на ESAB.

0463 431 301

- 31 -

ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone +46 (0) 31 50 90 00

http://manuals.esab.com

For contact information visit esab.com

ESAB Mig 4004i Pulse Instruction manual [bg]

Specifications and Main Features

Frequently Asked Questions

User Manual

СЪДЪРЖАНИЕ

1 БЕЗОПАСНОСТ

1.1 Значение на символите

1.2 Безопасност предпазни мерки

2 ВЪВЕДЕНИЕ

2.1 Оборудване

3 ТЕХНИЧЕСКИ ДАННИ

4 МОНТАЖ

4.1 Местоположение

4.2 Инструкция за повдигане

4.3 Мрежово захранване

5 РАБОТА С АПАРАТА

5.1 Съединения и устройства за управление

5.2 Символи

5.3 Свързване на заваръчния и обратния кабел

5.4 Включване/изключване на захранващия източник

5.5 Управление на вентилатора

5.6 Термозащита

5.7 Устройство за ограничаване на напрежението (VRD)

5.8 Дистанционно управление

5.9 Обратна връзка на напрежението на дъгата

6 ТЕХНИЧЕСКО ОБСЛУЖВАНЕ

6.1 Проверка и почистване

7 ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

8 ПОРЪЧВАНЕ НА РЕЗЕРВНИ ЧАСТИ

СХЕМА

КАТАЛОЖНИ НОМЕРА ЗА ЗАЯВКА

ИЗНОСВАЩИ СЕ ЧАСТИ

ПРИНАДЛЕЖНОСТИ
