Aristo®

Mig 4004i Pulse

380–460 V

Navodila za uporabo

0463 431 301 SI 20220103

Valid for: serial no. 551, 704-xxx-xxxx

VSEBINA

VARNOST

1.1 Razlaga simbolov

1.2 Varnostni ukrepi

UVOD

2.1 Oprema

TEHNIČNI PODATKI

NAMESTITEV

4.1 Lokacija

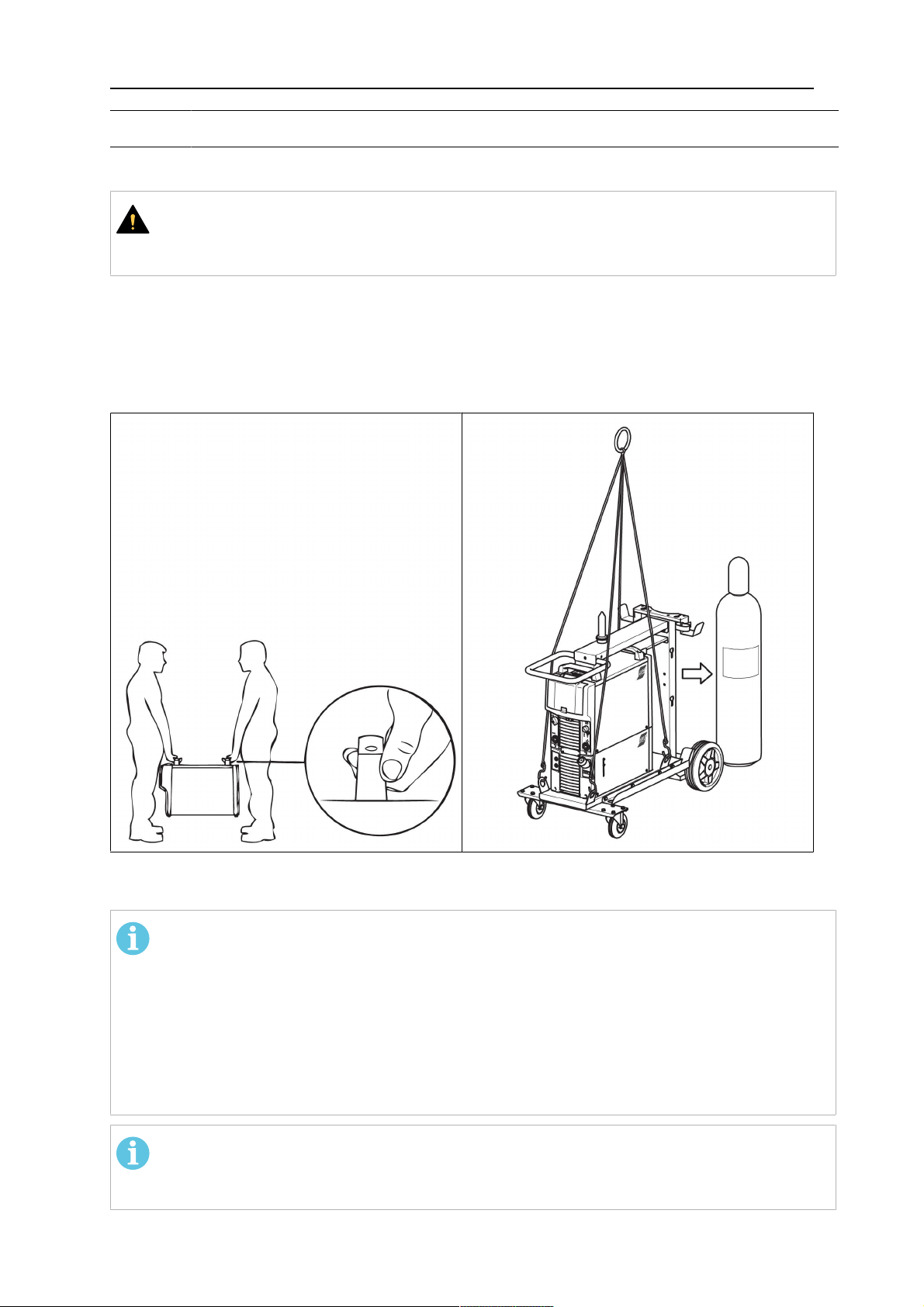

4.2 Navodila za dvigovanje

4.3 Omrežno napajanje

DELOVANJE

5.1 Priključki in krmilne naprave

5.2 Simboli

5.3 Priključitev varilnega in povratnega kabla

5.4 Vklop/izklop varilnega transformatorja

5.5 Krmiljenje ventilatorjev

5.6 Toplotna zaščita

5.7 VRD (naprava za zniževanje napetosti)

5.8 Enota za daljinsko upravljanje

5.9 Povratna napetost obloka

....................................................................................................

...................................................................................

.....................................................................................

...........................................................................................................

....................................................................................................

....................................................................................

..............................................................................................

...................................................................................................

..........................................................................

................................................................................

................................................................................................

.................................................................

.....................................................................................................

..........................................................................

......................................................................................

......................................................................

...........................................

................................................

..............................................................

4 4

11 11 11

16 16 16 17 17 17 17 17 18

VZDRŽEVANJE

6.1 Preverjanje in čiščenje

ODPRAVLJANJE NAPAK

NAROČANJE NADOMESTNIH DELOV

SLIKA

...................................................................................................................

ŠTEVILKE ZA NAROČANJE OBRABNI DELI PRIBOR

...............................................................................................................

...........................................................................................

...........................................................................

..............................................................................

...................................................................................................

...........................................................................

.....................................................

21 22 23 24 25

Pridržane pravice do sprememb tehničnih podatkov brez vnaprejšnjega obvestila.

0463 431 301 © ESAB AB 2022

1 VARNOST

1.1 Razlaga simbolov

Kot je uporabljeno v tem priročniku: Pomeni pozor! Bodite pozorni!

NEVARNOST! Pomeni neposredno nevarnost, ki se ji je treba izogniti, sicer lahko povzroči

takojšnje, hude telesne poškodbe ali izgubo življenja.

POZOR! Pomeni morebitno nevarnost, ki lahko povzroči telesne poškodbe ali izgubo

življenja.

PREVIDNO! Pomeni nevarnost, ki lahko povzroči lažje telesne poškodbe.

POZOR!

Pred uporabo morate prebrati in razumeti navodila za uporabo, upoštevati podatke na nalepkah, upoštevati varnostne predpise delodajalca in biti seznanjeni z varnostnimi listi (SDS).

1.2 Varnostni ukrepi

Za to, da vse osebe, ki delajo z varilno opremo ESAB ali okoli nje, upoštevajo vse ustrezne varnostne ukrepe, odgovarja izključno uporabnik te opreme. Varnostni ukrepi morajo ustrezati zahtevam, ki veljajo za ta tip varilne opreme. Poleg standardnih predpisov za varnost na delovnem mestu je treba upoštevati še naslednja priporočila.

Vsa dela mora opravljati usposobljeno osebje, ki je temeljito seznanjeno z delovanjem varilne opreme. Nepravilno upravljanje opreme lahko izzove nevarnost, ki povzroči telesne poškodbe delavca in škodo na opremi.

1. Vsakdo, ki uporablja varilno opremo, mora biti seznanjen z: ○ njenim upravljanjem; ○ razmestitvijo gumbov za ustavitev v sili; ○ njenim delovanjem; ○ ustreznimi varnostnimi ukrepi; ○ varjenjem, rezanjem oziroma drugim delom z opremo.

2. Upravljavec mora zagotoviti, da: ○ ob zagonu opreme v njenem delovnem območju ni nobene nepooblaščene

osebe;

○ nihče ni nezaščiten, ko se ustvari oblok oziroma se začne delo z opremo.

3. Delovno mesto mora biti: ○ ustrezno za dela, za katera je predvideno; ○ v njem ne sme biti prepiha.

0463 431 301

- 4 -

1 VARNOST

4. Osebna varnostna oprema: ○ Vedno nosite priporočeno osebno zaščitno opremo, v katero spadajo zaščitna

očala, ognjevzdržna obleka in zaščitne rokavice.

○ Ne nosite ohlapnih oblačil ali predmetov, kakor so šali, verižice, prstaniipd., saj

jih lahko oprema zagrabi ali vas opečejo.

5. Splošni varnostni ukrepi: ○ Prepričajte se, da ima kabel mase trden stik. ○ Dela na visokonapetostni opremi sme opravljati le usposobljen elektrikar. ○ Pri roki mora biti pripravljena jasno označena gasilna oprema. ○ Mazanja in vzdrževanja opreme ni dovoljeno izvajati med delovanjem.

POZOR!

Obločno varjenje in rezanje sta lahko nevarni za vas in druge osebe. Pri varjenju in rezanju upoštevajte varnostne ukrepe.

ELEKTRIČNI UDAR – lahko je smrtno nevaren

• Napravo namestite in ozemljite v skladu z navodili za uporabo.

• Ne dotikajte se električnih delov ali elektrod pod napetostjo z golo kožo, mokrimi rokavicami ali mokrimi oblačili.

• Izolirajte se od obdelovanca in ozemljitve.

• Med delom bodite pozorni na varno ravnanje.

ELEKTRIČNA IN MAGNETNA POLJA – lahko škodujejo zdravju

• Varilci s srčnimi spodbujevalniki se morajo pred varjenjem posvetovati s svojim zdravnikom. Elektromagnetna polja lahko motijo delovanje nekaterih spodbujevalnikov.

• Izpostavljenost elektromagnetnim poljem ima lahko do zdaj še nepoznane posledice.

• Varilci morajo za zmanjšanje izpostavljenosti elektromagnetnim poljem izvesti naslednje ukrepe:

○ Elektrodo in delovne kable speljite na isti strani telesa. Če je mogoče,

jih pritrdite s trakom. Telo se sme biti med gorilnikom in delovnimi kabli. Varilnika ali delovnih kablov nikoli ne ovijte okrog svojega telesa. Varilni transformator in kabli morajo biti čim bolj oddaljeni od vašega telesa.

○ Delovni kabel namestite na obdelovanec tako, da bo čim bližje

delovnemu območju.

HLAPI IN PLINI – lahko škodujejo zdravju.

• Glava naj bo zunaj dosega hlapov.

• S pomočjo prezračevanja, odsesovanja pri obloku ali obojega odstranite hlape in pline iz območja dihanja in splošnega območja.

SEVANJE IZ OBLOKA – lahko poškoduje oči in povzroči opekline.

0463 431 301

• Zaščitite si oči in telo. Uporabite ustrezno zaščito za varjenje in filtrirno steklo ter zaščitna oblačila.

• Ljudi v okolici zaščitite z ustreznimi pregradami ali zavesami.

HRUP – premočan hrup lahko poškoduje sluh.

Zaščitite si ušesa. Uporabljajte glušnike ali drugo zaščito sluha.

- 5 -

1 VARNOST

Premikajoči deli – lahko povzročijo poškodbe

• Vsa vratca, plošče in pokrovi morajo biti zaprti in varno pritrjeni. Pokrove lahko z namenom izvajanja vzdrževalnih del in odpravljanja napak odstrani le usposobljeno osebje. Po koncu servisnih del in pred zagonom motorja znova namestite plošče ali pokrove in zaprite vratca.

• Pred namestitvijo ali priklopom enote izklopite motor.

• Z rokami, lasmi, ohlapnimi oblačili in orodji ne segajte v območje delovanja gibljivih delov.

NEVARNOST POŽARA

• Iskre (brizgajoča talina) lahko povzročijo požar. V bližini ne sme biti vnetljivih snovi.

• Ne uporabljajte na zaprtih posodah.

VROČA POVRŠINA – deli lahko opečejo

• Delov se ne dotikajte z golo roko.

• Pred delom na opremi počakajte, da se ohladi.

• Pri ravnanju z vročimi deli uporabljajte ustrezno orodje in/ali izolirane varilne rokavice, da preprečite opekline.

NEPRAVILNO DELOVANJE APARATA – ob morebitnem nepravilnem delovanju pokličite na pomoč strokovnjaka.

ZAŠČITITE SEBE IN DRUGE!

PREVIDNO!

Ta izdelek je namenjen izključno obločnemu varjenju.

POZOR!

Ne uporabljajte varilnega transformatorja za taljenje zamrznjenih cevi.

PREVIDNO!

Oprema razredaA ni namenjena za uporabo v stanovanjskih prostorih, kjer električno energijo zagotavlja javno nizkonapetostno omrežje. V takih prostorih lahko pride do težav pri elektromagnetni združljivosti opreme razredaA zaradi prevodnih in sevalnih motenj.

0463 431 301

- 6 -

1 VARNOST

OPOMBA! Elektronsko opremo zavrzite v ustanovi za

recikliranje!

Evropska Direktiva2012/19/ES o odpadni električni in elektronski opremi ter njeni uvedbi v nacionalno zakonodajo predpisuje ob koncu življenjske dobe obvezno predelavo električne in/ali elektronske opreme v ustanovi za recikliranje.

Kot odgovorna oseba za opremo ste odgovorni, da pridobite informacije o odobrenih zbiralnih mestih.

Za več informacij se obrnite na najbližjega prodajalca ESAB.

ESAB se ponaša z obsežno ponudbo dodatne varilne opreme in osebne zaščitne opreme. Za podatke o naročanju se obrnite na najbližjega prodajalca podjetja ESAB ali obiščite naše spletno mesto.

0463 431 301

- 7 -

2 UVOD

Varilni transformator Mig 4004i Pulse z U6, U82ali MA25 Pulse predstavlja celovit večprocesni paket, ki podpira vrste varjenj MMA, TIG, MIG/MAG in impulzni MIG.

Varilni transformator so namenjeni uporabi s podajalno enoto Feed 3004/4804 ali YardFeed 2000 s hladilno enoto COOL 1. Več informacij o podajalniku in hladilni enoti je na voljo v navodilih za uporabo.

ESAB-ov pribor za ta izdelek je opisan v poglavju »PRIBOR« v tem priročniku.

2.1 Oprema

Varilnemu transformatorju so priloženi:

• povratni kabel (5 m) s kontaktnimi kleščami,

• priročnik z navodili za varilni transformator.

0463 431 301

- 8 -

3 TEHNIČNI PODATKI

Mig 4004i Pulse Omrežna napetost 380-460V,±10%, 3~ 50/60Hz Omrežno napajanje S

Primarni tok I

max

scmin

5,8MVA

28 A

Moč brez obremenitve 57 W Območje nastavitev (DC)

MIG/MAG 16 A/14,8 V – 400 A/34 V MMA 16 A/20,6 V – 400 A/36 V TIG 4 A/10,2 V – 400 A/26 V

Dovoljena obremenitev pri MIG/MAG

60-odstotni obratovalni cikel 400 A/34,0 V 100-odstotni obratovalni cikel 300 A/29,0 V

Dovoljena obremenitev pri MMA

60-odstotni obratovalni cikel 400 A/36,0 V 100-odstotni obratovalni cikel 300 A/32,0 V

Dovoljena obremenitev pri TIG

60-odstotni obratovalni cikel 400 A/26,0 V 100-odstotni obratovalni cikel 300 A/22,0 V

Faktor moči pri maksimalnem toku 0,95 Izkoristek pri maksimalnem toku 89,5 % Napetost odprtega tokokroga 55 V Delovna temperatura od –10 do 40°C (od 14 do 104°F) Transportna temperatura od -20 do 55°C (od -4 do 131°F) Stalna raven zvočnega tlaka v

<70 dB (A)

praznem teku Dimenzije d×š×v 613×257×445 mm (24,0×10,1×17,5palca) Teža 48 kg (106 lb) Razred izolacije H Razred ohišja IP23 Razred uporabe

Omrežni priključek, S

sc min

Najmanjša kratkostična moč omrežja skladno z IEC61000-3-12.

Obratovalni cikel

Obratovalni cikel pomeni čas, izražen kot odstotek desetminutnega intervala, v katerem smete variti z določeno obremenitvijo, ne da bi pregreli opremo. Delovni cikel je veljaven za temperature 40°C/104°F ali nižje.

Razred ohišja

Koda IP označuje razred zaščite ohišja, kar pomeni zaščito pred vdorom vode ali trdnih delcev.

0463 431 301

- 9 -

3 TEHNIČNI PODATKI

Oprema z oznako IP23 je namenjena delu v zaprtih prostorih in na prostem.

Razred uporabe

Znak pomeni, da je varilni transformator zasnovan za uporabo v območjih s povečano električno nevarnostjo.

0463 431 301

- 10 -

4 NAMESTITEV

Vgradnjo mora opraviti usposobljen strokovnjak.

PREVIDNO!

Ta izdelek je namenjen industrijski uporabi. V domačem okolju lahko povzroči radijske motnje. Za ustrezne varnostne ukrepe je odgovoren uporabnik.

4.1 Lokacija

Varilni transformator postavite tako, da nič ne ovira vhodnih in izhodnih rež za hladilni zrak.

4.2 Navodila za dvigovanje

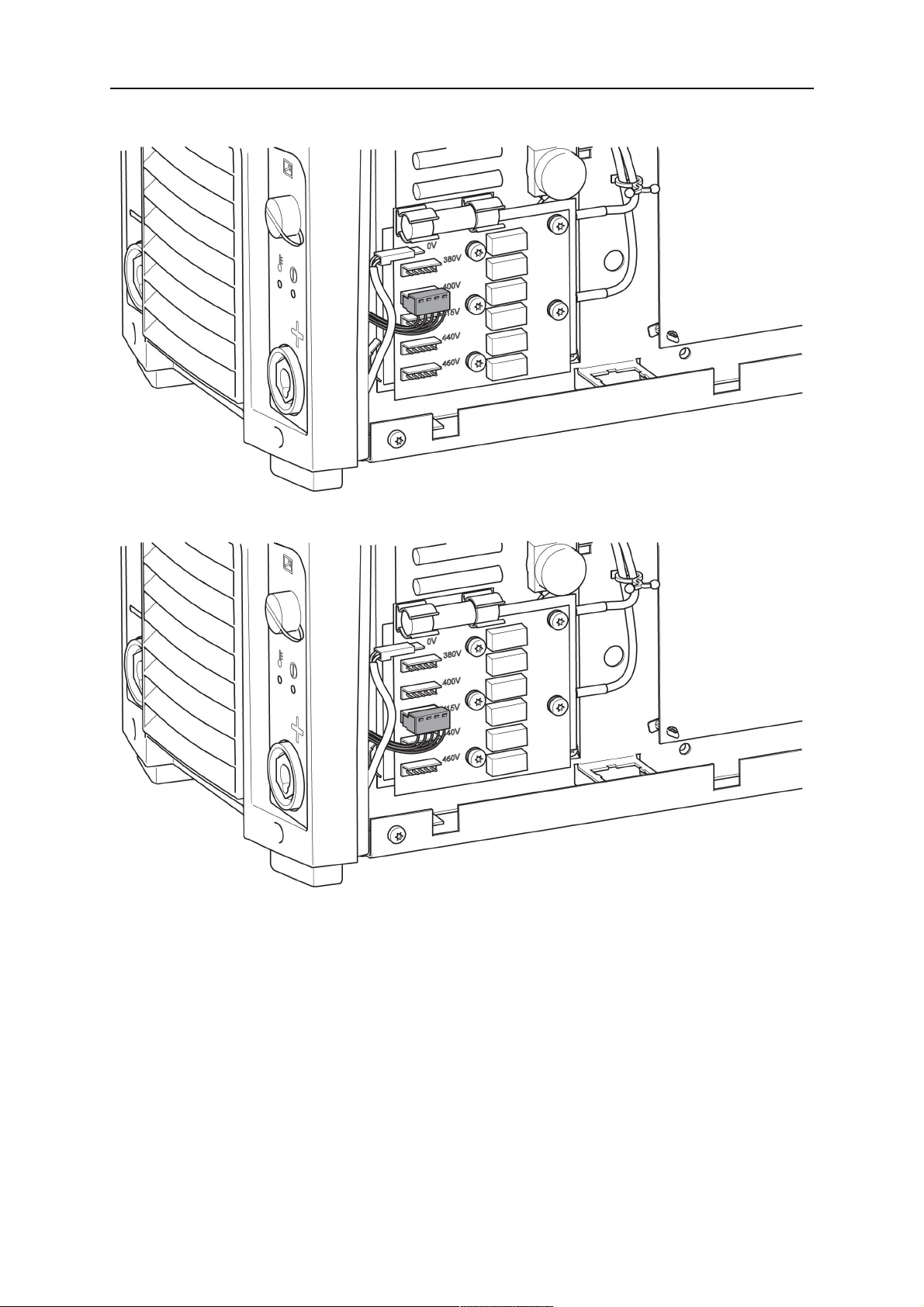

4.3 Omrežno napajanje

OPOMBA! Zahteve glede omrežnega priključka

Ta oprema je skladna s standardom IEC61000-3-12, če je kratkostična moč višja kot ali enaka S

uporabnik opreme mora, po potrebi po posvetu z operaterjem distribucijskega omrežja, zagotoviti, da je oprema priključena samo na vir napajanja, katerega kratkostična moč je višja ali enaka S

TEHNIČNI PODATKI.

OPOMBA!

Varilni transformator lahko napaja generator. Za podrobnejše informacije se obrnite na pooblaščeno servisno osebje ESAB.

0463 431 301

na uporabnikovi priključni točki na javno omrežje. Inštalater ali

scmin

. Glejte tehnične podatke v poglavju

scmin

- 11 -

4 NAMESTITEV

Prepričajte se, da je enota priključena na pravilno omrežno napajalno napetost in zaščitena z ustrezno varovalko. Zaščitna ozemljitvena povezava mora biti narejena po predpisih.

A. Napisna ploščica s podatki o

napajalnem priključku

Priporočene velikosti varovalk in najmanjši prerezi kablov

Mig 4004i Pulse Omrežna napetost 380-460 V, +/- 10%, 3~50/60Hz Napajalni kabel, prerez

4G4 mm

Fazni tok I

effUin

380 V 20 A
