Utilizatorii echipamentului ESAB au responsabilitatea finală de a se asigura că persoanele
care lucrează sau se află în apropierea echipamentului respectă măsurile de siguranță
corespunzătoare. Măsurile de protecție trebuie să îndeplinească cerințele care se aplică
acestui tip de echipament. Pe lângă normele standard care se aplică spațiului de lucru,
trebuie respectate următoarele recomandări.
Toate lucrările trebuie să fie efectuate de către personal calificat, familiarizat complet cu
operarea echipamentului. Operarea incorectă a echipamentului poate să conducă la situații
periculoase care pot determina vătămarea corporală a operatorului și deteriorări ale
echipamentului.
1.Personalul care utilizează echipamentul de sudură trebuie să fie familiarizat cu:
○exploatarea acestuia
○amplasamentul dispozitivelor de oprire în caz de urgență
○funcția acestuia
○măsurile de protecție relevante
○sudarea și tăierea sau celelalte funcții aplicabile ale echipamentului
2.Operatorul trebuie să se asigure că:
○nici o persoană neautorizată nu staționează în zona de lucru a echipamentului când
acesta este pornit
○nimeni nu este neprotejat la aprinderea arcului sau când se începe lucrul cu
echipamentul
3.Spațiul de lucru trebuie:
○să fie adecvat scopului
○să nu aibă curenți de aer
4.Echipament de siguranță personal:
○Purtați întotdeauna echipamentul individual de protecție recomandat, precum
ochelari de protecție, îmbrăcăminte neinflamabilă, mănuși de protecție
○Nu purtați obiecte precum eșarfe, brățări, inele etc., care pot să se agațe sau să
cauzeze arsuri
5.Măsuri generale de protecție:
○Asigurați-vă că este conectat sigur cablul de retur
○Lucrările la echipamentul de înaltă tensiune trebuie efectuate numai de către un
electrician calificat
○Echipamentul corespunzător de stingere a incendiilor trebuie să fie marcat în mod
vizibil și să fie la îndemână
○Lubrifierea și întreținerea echipamentului nu trebuie să se efectueze în timpul
exploatării
AVERTISMENT!
Nu utilizați sursa de alimentare pentru dezghețarea țevilor înghețate.
Sudura și tăierea cu arc electric vă pot răni pe dvs. și pe alții. Luați măsuri de
precauție când sudați sau tăiați. Solicitați angajatorului să aplice normele de
protecție a muncii, care trebuie bazate pe datele furnizate de producător privind
pericolele.
ȘOC ELECTRIC – Pericol de moarte
•Instalați și împământați unitatea în conformitate cu normele în vigoare
•Nu atingeți componentele electrice sau electrozii sub tensiune cu pielea
•Izolați-vă față de pământ și față de piesa de prelucrat
•Asigurați-vă că poziția de lucru este sigură
FUM ȘI GAZE – Pot prezenta pericol pentru sănătate
•Țineți capul în afara zonei cu fum
•Utilizați ventilația, aspirația la arc sau ambele, pentru a îndepărta fumul și
RAZE DE ARC ELECTRIC – Pot afecta ochii și pot arde pielea
neprotejată, cu mănuși ude sau cu îmbrăcăminte udă.
gazele de zona de respirație și de zona generală de lucru
•Protejați-vă ochii și corpul. Utilizați paravanul de sudură și geamul de filtrare
corecte și purtați îmbrăcăminte de protecție
•Protejați-i pe cei din jur cu ecrane sau cortine corespunzătoare
PERICOL DE INCENDIU
•Scânteile (stropii) pot cauza incendii. De aceea, asigurați-vă că nu există
materiale inflamabile în apropiere
ZGOMOT – Zgomotul excesiv poate afecta auzul
•Protejați-vă urechile. Utilizați căști sau alte dispozitive de protecție pentru
auz. Protejați-vă urechile. Utilizați căști sau alte dispozitive de protecție
pentru auz
•Avertizați-i pe cei din jur în privința acestui risc
FUNCȚIONARE DEFECTUOASĂ – Apelați la un expert pentru asistență în caz
de funcționare defectuoasă.
Citiți și asigurați-vă că ați înțeles manualul de instrucțiuni înainte de
instalare sau de exploatare.
PROTEJAȚI-VĂ PE DVS. ȘI PE CEILALȚI!
ATENȚIE!
Acest produs este destinat exclusiv sudurii cu arc.
0463 331 001
ATENȚIE!
Citiți și asigurați-vă că înțelegeți manualul de instrucțiuni
înainte de instalare sau de exploatare.
Echipamentele din Clasa A nu sunt destinate pentru
utilizare în amplasamentele rezidențiale unde energia
electrică este furnizată de sistemul public de alimentare
de joasă tensiune. Din cauza perturbațiilor conduse și
radiate, pot exista dificultăți în asigurarea compatibilității
electromagnetice a echipamentelor din clasa A în aceste
locații.
NOTĂ!
Predați echipamentul electronic uzat la centrul de
reciclare!
În conformitate cu prevederile Directivei Europene
2012/19/CE privind deșeurile de echipamente electrice și
electronice, precum și cu implementarea acesteia
conform legislației naționale, echipamentul electric și/sau
electronic care a atins limita maximă a duratei de viață
trebuie să fie predat la un centru de reciclare.
Ca persoană responsabilă pentru echipament, aveți
responsabilitatea de a obține informațiile despre stațiile
de colectare autorizate.
Pentru mai multe informații, contactați cel mai apropiat
distribuitor ESAB.
ESAB vă poate furniza toate materialele de protecție și accesoriile necesare pentru
sudură.
Mig 4004i Pulse
Tensiune reţea de alimentare380-440 V, +/- 10%, 3~50/60 Hz
Rețea de alimentare S
Curent primar I
max
scmin
1,8 MVA
28 A
Putere de mers în gol40 W
Domeniu de reglare (c.c.)
MIG/MAG16 A / 15 V - 400 A / 34 V
MMA16 A / 21 V - 400 A / 36 V
TIG4 A / 10 V - 400 A / 34 V
Sarcina admisibilă la MIG/MAG
60% ciclu de funcționare400 A / 34,0 V
100% ciclu de funcționare300 A / 29,0 V
Sarcina admisibilă la MMA
60% ciclu de funcționare400 A / 36,0 V
100% ciclu de funcționare300 A / 32,0 V
Sarcina admisibilă la TIG
60% ciclu de funcționare400 A / 26,0 V
100% ciclu de funcționare300 A / 22,0 V
Factor de putere la curent maxim0,94
Eficienţă la curent maxim88 %
Tensiune circuit deschis
Funcţie VRD inactivă
Funcţie VRD activă
1)
1)
55V
<35V
Temperatură de exploatarede la -10 până la +40°C
Temperatură de transportde la -20 până la +55°C
Presiune sonoră constantă în stare de
<70 db (A)
inactivitate
Dimensiuni L × l × h610 × 250 × 445 mm
Greutate44,5 kg
Clasă de izolaţieH
Clasă de protecţie carcasăIP 23
Clasificarea aplicaţiei
1)
Funcţia VRD este explicată în manualul de instrucţiuni pentru panoul de control.
Rețea de alimentare, S
sc min
Puterea minimă de scurtcircuit pe rețea în conformitate cu IEC 61000-3-12
Ciclu de funcţionare
Ciclul de funcționare se referă la timp ca procent dintr-o perioadă de zece minute în care
puteți suda sau tăia la o anumită sarcină, fără a suprasolicita echipamentul. Ciclul de
funcționare este valabil pentru o temperatură de 40°C/104°F.
Instalarea trebuie executată de către un specialist.
ATENȚIE!
Acest produs este destinat utilizării în medii industriale. Într-un mediu casnic,
acest produs poate cauza interferențe radio. Utilizatorului îi revine
responsabilitatea să ia măsurile de protecție adecvate.
4.1Poziționare
Poziţionaţi sursa de alimentare pentru sudură astfel încât orificiile de admisie şi evacuare
pentru aer să nu fie obstrucţionate.
Datorită curentului primar absorbit de la rețeaua de alimentare cu energie,
echipamentele de mare putere pot influența calitatea rețelei. În consecință,
pentru anumite tipuri de echipamente se pot aplica restricții sau cerințe de
conectare referitoare la impedanța maximă admisă a rețelei de alimentare sau la
capacitatea minimă de alimentare necesară la punctul de interfață cu rețeaua
publică (consultați datele tehnice). În acest caz, este responsabilitatea
instalatorului sau a utilizatorului echipamentului să se asigure, consultându-se
dacă este necesar cu operatorul rețelei de distribuție, că echipamentul poate fi
conectat.
Sursa de alimentare poate fi conectată pentru alimentare de la generator. Pentru
informații suplimentare, contactați personalul de service autorizat de ESAB.
Verificaţi dacă unitatea este conectată la tensiunea corectă a reţelei de alimentare şi dacă
este protejată prin siguranţe de dimensiuni corecte. Trebuie efectuată o conexiune de
împământare de protecţie, în conformitate cu normele aplicabile.
A.Plăcuţa cu date de conectare la
alimentare
Dimensiuni recomandate pentru siguranţe şi secţiuni minime de cabluri
Secțiunile pentru cablurile de rețea și dimensiunile pentru siguranțe prezentate
mai sus sunt în conformitate cu reglementările din Suedia. Este posibil să nu fie
aplicabile în alte ţări: asiguraţi-vă că secţiunile de cablu şi dimensiunile de
siguranţe sunt în conformitate cu normele naţionale relevante.

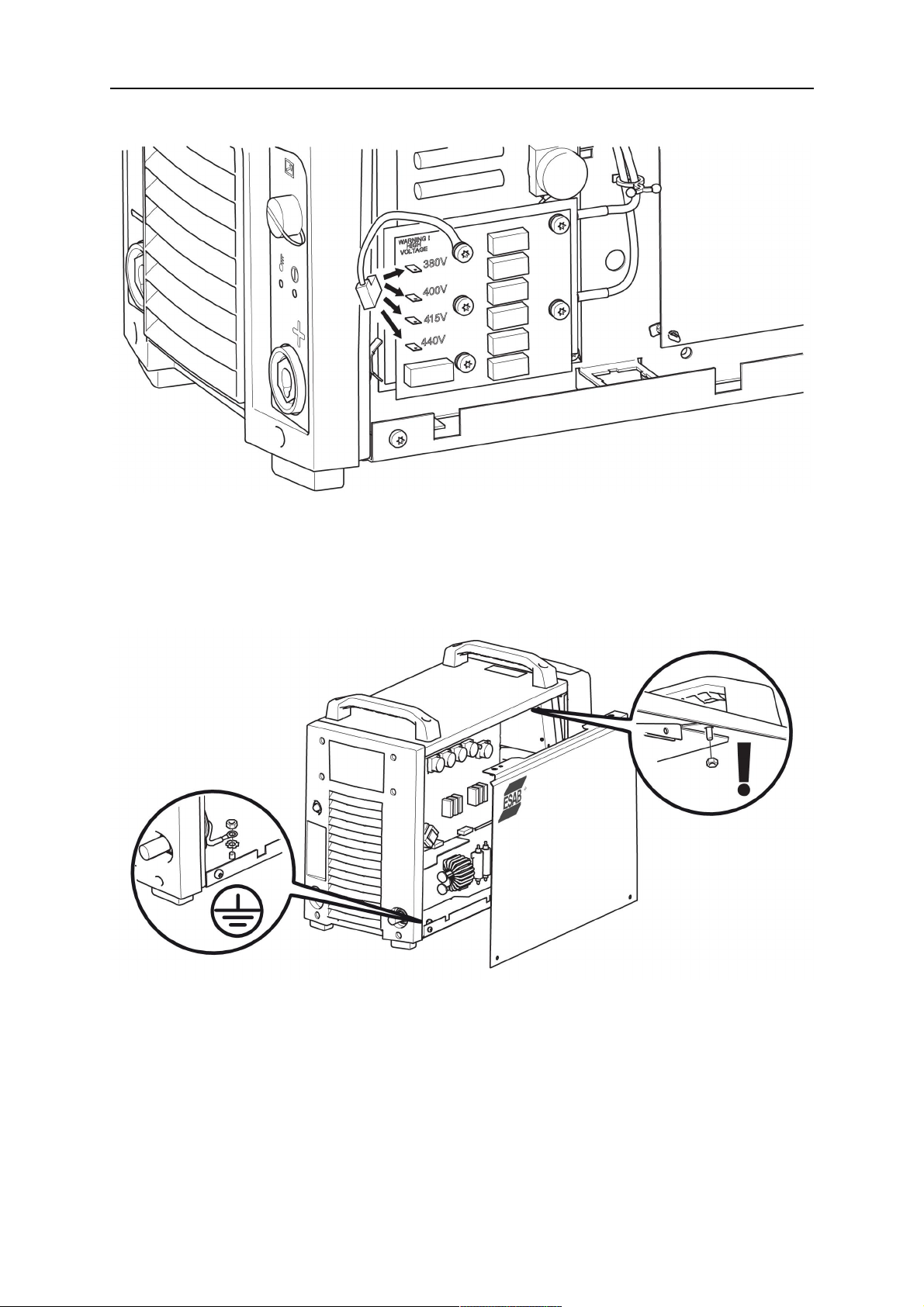

Sursa de alimentare este conectată la 400 V din fabrică. Dacă este necesară o altă tensiune
de alimentare de la reţea, cablul de pe placa de circuit imprimat trebuie mutat şi plasat la
pinul corect. Vezi imaginea de mai sus. Această operaţie trebuie să fie efectuată de către
persoane cu cunoştinţe corespunzătoare de electricitate.
Schimbarea cablului de reţea
Dacă trebuie schimbat cablul de reţea, conexiunea de împământare către placa de bază
trebuie să fie efectuată într-o manieră corectă. Observaţi în imaginea de mai sus ordinea în
care sunt amplasate şaibele, piuliţele şi şuruburile.
Normele generale de siguranță pentru manipularea echipamentului pot fi găsite în
capitolul „SIGURANȚĂ” din acest manual. Citiți-le în întregime înainte de a începe să
utilizați echipamentul!
AVERTISMENT!
Asigurați echipamentul – mai ales
dacă terenul este neuniform sau
înclinat.
0463 331 001
NOTĂ!
Pentru a obţine cel mai bun rezultat posibil la impulsuri scurte Mig, cablurile de
sudură şi de retur nu trebuie să depăşească 10 m.

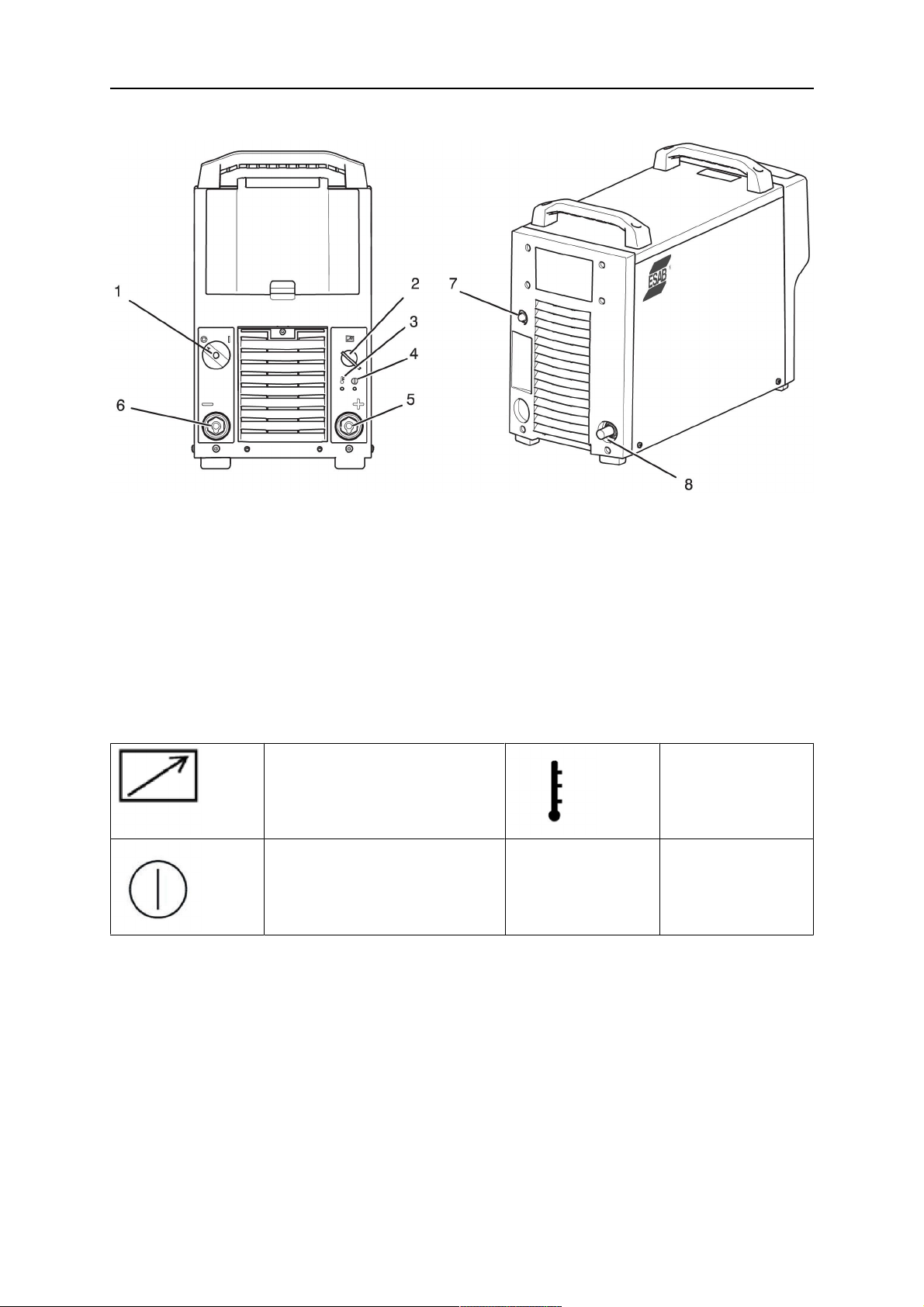

1. Întrerupător de alimentare de la reţea, 0 / 15. Conexiune (+): Cablu de sudură
2. Conexiune pentru unitatea de alimentare
cu sârmă sau pentru unitatea de
telecomandă
3. Lampă indicatoare, portocalie,
supraîncălzire
4. Lampă indicatoare, albă, sursă de
alimentare PORNITĂ
6. Conexiune (-): Cablu de retur
7. Siguranţă pentru tensiunea de alimentare
a unităţii de alimentare cu sârmă, 42 V, 10
A
8. Cablu de reţea
5.2Simboluri
Unitate de telecomandă (2)Supraîncălzire (3)
Sursă de alimentare PORNITĂ
(4)
5.3Conectarea cablurilor de sudură şi de retur
Sursa de alimentare are două ieșiri, o bornă pozitivă [+] și o bornă negativă [-], pentru
conectarea cablurilor de sudură și de retur.
Conectaţi cablul de retur la borna negativă de la sursa de alimentare. Fixați clema de contact
a cablului de retur de piesa de prelucrat și asigurați-vă că există un contact bun între piesa
de prelucrat și ieșirea pentru cablul de retur de la sursa de alimentare
5.4Pornirea/oprirea sursei de alimentare
Porniţi sursa de alimentare rotind comutatorul (1) în poziţia „1”. Opriţi sursa de alimentare
rotind comutatorul (1) în poziţia „0”. Indiferent dacă alimentarea de la reţea se întrerupe
accidental sau sursa de alimentare este oprită în mod normal, datele de sudură vor fi
memorate, astfel încât vor fi disponibile la următoarea pornire.
Sursa de alimentare are un circuit de timp care menţine ventilatoarele în funcţiune timp de
6,5 minute după oprirea sudurii, după care unitatea trece în modul de economisire a
energiei. Ventilatoarele pornesc din nou când începe sudura. Ventilatoarele funcţionează la
viteză redusă pentru curenţi de sudură de până la 200 A şi la viteză maximă pentru curenţi
mai mari.
5.6Protecție la supraîncălzire
Sursa de alimentare pentru sudură are un circuit de protecţie la supraîncălzire, care intră în
funcţiune dacă temperatura internă devine prea ridicată. Într-un astfel de caz, curentul de
sudură este blocat şi pe panoul de control se afişează un cod de defect. Circuitul de protecţie
la supraîncălzire se resetează automat când temperatura a scăzut.
5.7VRD (Dispozitiv de reducere a tensiunii)
Funcția dispozitivului VRD asigură faptul că tensiunea circuitului deschis nu depășește 35 V
când nu se sudează. Acest lucru este indicat de un led VRD aprins pe panoul de control al
unităţii de alimentare cu sârmă.
Funcția dispozitivului VRD se blochează când sistemul detectează că a început sudura.
5.8Unitatea de telecomandă
Pentru mai multe informaţii despre funcţionarea unităţii de telecomandă, consultaţi manualul
de instrucţiuni pentru panoul de control.
5.9Sudura MIG/MAG și sudura cu sârmă cu miez autoprotejată
Un arc topește o sârmă care avansează continuu. Baia de sudură este protejată de gazul
protector. Pentru sudura MIG/MAG şi sudura cu sârmă cu miez autoprotejată, sursa de
alimentare se utilizează împreună cu:
•unitatea de alimentare cu sârmă
•unitatea de alimentare cu sârmă
•cablul de conexiune între sursa de alimentare și unitatea de alimentare cu sârmă
Întreținerea regulată este importantă pentru o funcționare sigură și fiabilă.
Numai persoanele cu cunoștințe corespunzătoare de electricitate (personal autorizat) pot
demonta plăcile de siguranță pentru conectare sau pentru efectuarea lucrărilor de service,
întreținere sau reparație a echipamentului de sudură.
ATENȚIE!
Toate garanțiile asumate de către furnizor își pierd valabilitatea în cazul oricărei
încercări din partea clientului de a remedia eventualele defecțiuni ale produsului
pe parcursul perioadei de garanție.
6.1Inspecția și curățarea
Verificați regulat dacă sursa de alimentare este curată.
Sursa de alimentare trebuie curăţată în mod regulat utilizându-se aer comprimat uscat la
presiune redusă. Mai frecvent în medii murdare.
În caz contrar, orificiile de intrare/ieşire a aerului se pot bloca şi pot cauza supraîncălzirea.
Pentru a evita astfel de situaţii, filtrul de aer trebuie curăţat cu regularitate.
Înlocuirea şi curăţarea filtrului de praf:
1.Demontaţi filtrul de praf conform ilustraţiei.
2.Suflaţi cu aer comprimat (la presiune redusă) pentru a curăţa filtrul.
3.Asiguraţi-vă că filtrul cu textura cea mai fină este poziţionat pe grilă.
4.Reinstalaţi filtrul.
6.2Arzătorul de sudură
Componentele uzate trebuie să fie curăţate şi înlocuite la intervale regulate pentru a obţine
suduri fără incidente.
Reparațiile și lucrările electrice trebuie efectuate de un tehnician de service
autorizat de ESAB. Utilizați numai piese de schimb și de uzură originale marca
ESAB.

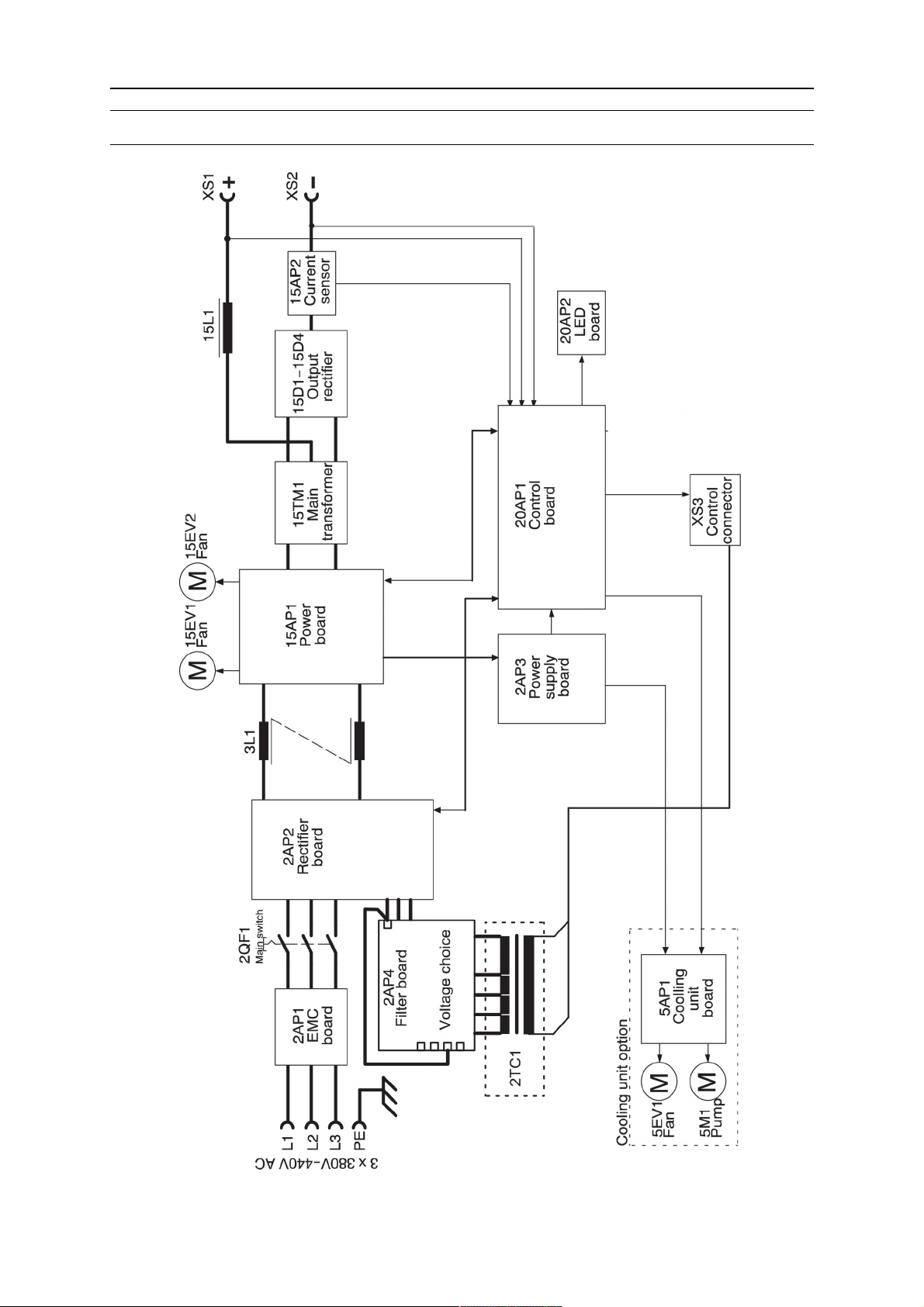

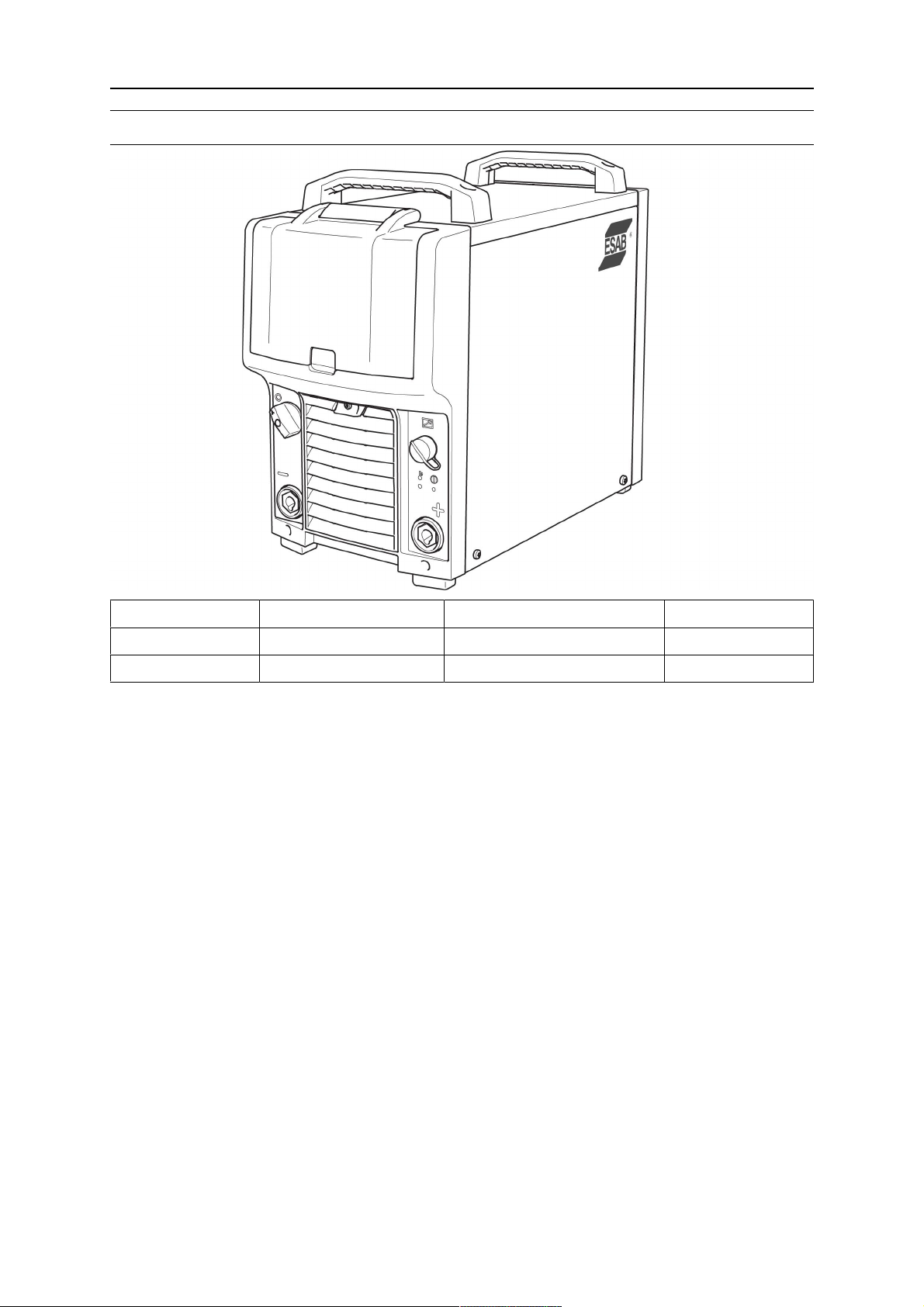

Mig 4004i Pulse este proiectat și testat în conformitate cu standardele europene și
internaționale IEC/EN 60974-1 și IEC/EN 60974-10. Unitatea de service care a efectuat
lucrările de service sau de reparaţii are obligaţia de a se asigura că produsul se
conformează în continuare cu standardul menţionat.
Piesele de schimb se pot comanda prin intermediul celui mai apropiat dealer ESAB;
consultați coperta din spate a acestui document. Atunci când comandați, vă rugăm să
specificați tipul de produs, numărul de serie, denumirea și codul piesei de schimb în
conformitate cu lista de piese de schimb. Astfel se simplifică expedierea și se asigură
livrarea corectă.
Counter balance device
(includes mast and counter balance)
for 300 mm bobbin
for 440 mm bobbin
Feed 3004 U6
Feed 3004 MA23
Feed 3004 U6, with water
Feed 3004 MA23, with water
Feed 3004 MA24
Feed 3004 MA24
Feed 4804 MA23
Feed 4804 U6, with water
Feed 4804 MA23, with water
Feed 4804 MA24
