ESAB Mig 4004i Pulse Instruction manual [ru]

Aristo®

Mig 4004i Pulse

380-460 В

Руководство по эксплуатации

0463 431 301 RU 20220103

Valid for: serial no. 551, 704-xxx-xxxx

СОДЕРЖАНИЕ

1

БЕЗОПАСНОСТЬ

1.1 Значение символов

1.2 Правила техники безопасности

2

ВВЕДЕНИЕ

2.1 Оборудование

3

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

4

УСТАНОВКА

4.1 Местоположение

4.2 Инструкции по подъему

4.3 Питание от сети

5

ОПЕРАЦИЯ

5.1 Соединения и устройства управления

5.2 Обозначения

5.3 Подключение сварочного и обратного кабелей

5.4 Включение и отключение источника питания

5.5 Управление вентиляторами

5.6 Тепловая защита

5.7 VRD (устройство понижения напряжения)

5.8 Пульт дистанционного управления

5.9 Обратная связь по напряжению дуги

.................................................................................................

.................................................................................................

.......................................................................................

..............................................................................

.........................................................

.......................................................................................

........................................................

...............................................................................................

...................................................................................

......................................................................

.....................................................................................

..........................................................................................

...............................................................

...................................................................................

..................................................

.............................................

.............................

................................

......................................

...............................................

4

4
4

8

8

9

11

11
11
11

16

17
17
17
18
18
18
18
19
19

6

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

6.1 Проверка и чистка

7

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

8

ЗАКАЗ ЗАПАСНЫХ ЧАСТЕЙ
СХЕМА
НОМЕРА ДЛЯ ЗАКАЗА

................................................................................................................

......................................................................................

ИЗНАШИВАЕМЫЕ ДЕТАЛИ
ПРИНАДЛЕЖНОСТИ

.........................................................................................

................................................................................

....................................................................

.............................................................................

..........................................................

.......................................

20

20

22

23
24
25
26
27

Производитель оставляет за собой право изменять технические характеристики без предварительного уведомления.

0463 431 301 © ESAB AB 2022

1 БЕЗОПАСНОСТЬ

1 БЕЗОПАСНОСТЬ

1.1 Значение символов

При использовании в тексте руководства: Означает «Внимание!» Осторожно!

ОПАСНО!
Означает непосредственную опасность, которая, если ее не избежать,

может немедленно привести к серьезной травме или смерти.

ПРЕДУПРЕЖДЕНИЕ!
Означает потенциальную опасность, которая может привести к травме

или смерти.

ОСТОРОЖНО!
Означает опасности, которые могут привести к незначительным

травмам.

ПРЕДУПРЕЖДЕНИЕ!

Перед использованием необходимо внимательно
ознакомиться с инструкцией и соблюдать указания
на табличках, требования техники безопасности на
месте эксплуатации и данные паспортов
безопасности.

1.2 Правила техники безопасности

Пользователи оборудования компании ESAB несут полную ответственность за
соблюдение всеми лицами, работающими с оборудованием или вблизи от него, всех
соответствующих мер безопасности. Меры безопасности должны соответствовать
требованиям, которые распространяются на данный тип сварочного оборудования. В
дополнение к стандартным правилам, относящимся к рабочему месту, необходимо
выполнять следующие рекомендации.

Все работы должны выполняться прошедшим обучение персоналом, хорошо знакомым
с эксплуатацией оборудования. Неправильная эксплуатация оборудования может
привести к возникновению опасных ситуаций, следствием которых может стать
получение травм оператором и повреждение оборудования.

1. Все лица, использующие оборудование, должны быть ознакомлены с:
○ правилами его эксплуатации;
○ расположением органов аварийного останова;
○ их функционированием;
○ соответствующими правилами техники безопасности;
○ сваркой и резкой, а также другим применением оборудования.

2. Оператор должен убедиться в том, что:
○ в пределах рабочей зоны оборудования, при его запуске, не находятся

люди, не имеющие соответствующего разрешения;

○ при загорании дуги обеспечивается соответствующая защита персонала.

3. Рабочее место:
○ должно соответствовать выполняемой работе;
○ не должно быть подвержено сквознякам.

0463 431 301

- 4 -

© ESAB AB 2022

1 БЕЗОПАСНОСТЬ

4. Средства индивидуальной защиты:
○ Во всех случаях используйте рекомендованные средства индивидуальной

защиты, такие как защитные очки, огнестойкую одежду, защитные перчатки.

○ Запрещается носить незакрепленные предметы одежды и украшения,

такие как шейные платки, браслеты, кольца, и т.д., которые могут
зацепиться за детали оборудования или вызвать ожоги.

5. Общие меры безопасности:
○ Убедитесь в том, что обратный кабель надежно закреплен.
○ К работе с высоковольтным оборудованием может быть допущен только

квалифицированный электрик.

○ Соответствующие средства пожаротушения должны быть четко

обозначены и находиться поблизости.

○ Смазку или техническое обслуживание не следует выполнять во время

работы оборудования.

ПРЕДУПРЕЖДЕНИЕ!

Дуговая сварка и резка могут быть опасными для сварщика и других людей.
При выполнении сварки или резки примите меры предосторожности.

ПОРАЖЕНИЕ ЭЛЕКТРИЧЕСКИМ ТОКОМ может оказаться смертельным

• Установите и заземлите устройство в соответствии с инструкцией.

• Не прикасайтесь открытыми участками кожи, мокрыми перчатками
или мокрой одеждой к электрическим частям или электродам,
находящимся под напряжением.

• Обеспечьте индивидуальную изоляцию от земли и рабочего
оборудования.

• Обеспечьте безопасность вашего рабочего места.

ЭЛЕКТРИЧЕСКИЕ И МАГНИТНЫЕ ПОЛЯ могут быть опасными для
здоровья

• Сварщики с кардиостимуляторами должны проконсультироваться с
лечащим врачом. Электромагнитные поля могут нарушать работу
некоторых типов кардиостимуляторов.

• Воздействие электромагнитных полей может вызывать другие
неизвестные нарушения здоровья.

• Для минимизации воздействия электромагнитных полей сварщики
должны выполнять следующую процедуру:

○ Расположите электрод и рабочие кабели с одной стороны от вас.

По возможности закрепляйте их лентой. Не стойте между
кабелем горелки и рабочим кабелем. Запрещается оборачивать
кабель горелки или рабочий кабель вокруг тела. Источник
питания и кабели должны находиться как можно дальше от тела
сварщика.

○ Присоединяйте рабочий кабель к заготовке как можно ближе к

области сварки.

0463 431 301

ПАРЫ И ГАЗЫ могут быть опасными для здоровья

• Держите голову в стороне от выделяющихся паров.

• Используйте вентиляцию, вытяжку в районе горения дуги или и то и
другое, чтобы отвести пары и газы из зоны дыхания и с участка в
целом.

- 5 -

© ESAB AB 2022

1 БЕЗОПАСНОСТЬ

ИЗЛУЧЕНИЕ ДУГИ может вызвать повреждение органов зрения и
ожоги на коже.

• Обеспечьте защиту глаз и тела. Пользуйтесь правильно

• Обеспечьте защиту стоящих рядом людей с помощью

ШУМ — чрезмерный шум может привести к повреждению органов
слуха

Пользуйтесь средствами защиты органов слуха. Применяйте наушники или
другие средства защиты органов слуха.

ПОДВИЖНЫЕ ДЕТАЛИ могут быть причиной травм

• Следите, чтобы все дверцы, панели и крышки были закрыты и

• Перед установкой или подключением выключите двигатель.

• Следите за тем, чтобы руки, волосы, края одежды и инструменты не

подобранными сварочным щитком и светофильтрами, а также
надевайте защитную одежду.

соответствующих экранов или шторок.

зафиксированы. При необходимости снятия крышек для
техобслуживания и поиска неисправностей воспользуйтесь помощью
квалифицированного специалиста Установите панели и крышки и
закройте дверцы после технического обслуживания и перед запуском
двигателя.

касались движущихся деталей.

ОПАСНОСТЬ ВОЗГОРАНИЯ

• Искры (брызги) могут вызвать пожар. Убедитесь в том, что поблизости
нет воспламеняемых материалов.

• Не использовать на закрытых контейнерах.

ГОРЯЧАЯ ПОВЕРХНОСТЬ — детали могут стать причиной ожога

• Не прикасайтесь к деталям голыми руками.

• Перед началом работы с оборудованием дайте ему остыть.

• Во избежание ожогов при работе с горячими деталями используйте
надлежащие инструменты и/или защитные перчатки для сварочных
работ.

НЕПРАВИЛЬНОЕ ФУНКЦИОНИРОВАНИЕ — в случае неправильного
функционирования обратитесь за помощью к специалистам.

ЗАЩИЩАЙТЕ СЕБЯ И ДРУГИХ!

ОСТОРОЖНО!

Данное изделие предназначено только для дуговой сварки.

ПРЕДУПРЕЖДЕНИЕ!

Нельзя использовать источник питания для отогревания замерзших труб.

0463 431 301

- 6 -

© ESAB AB 2022

1 БЕЗОПАСНОСТЬ

ОСТОРОЖНО!

Оборудование Class А не предназначено для
использования в жилых помещениях, где
электроснабжение осуществляется из бытовых
сетей низкого напряжения. В таких местах могут
появиться потенциальные трудности обеспечение
электромагнитной совместимости оборудования
класса А вследствие кондуктивных и радиационных
помех.

ПРИМЕЧАНИЕ!
Отправляйте подлежащее утилизации

электронное оборудование на предприятия по
переработке отходов!

В соблюдение Европейской Директивы 2012/19/EC
по утилизации электрического и электронного
оборудования, и при ее осуществлении в
соответствии с национальными законодательными
актами, электрическое и/или электронное
оборудование, которое достигло предельного срока
эксплуатации, должно отправляться на предприятия
по переработке отходов.

В качестве ответственного лица за оборудование вы
отвечаете за получение информации по
утвержденным станциям сбора отходов.

Для получения подробной информации
обращайтесь к ближайшему дилеру компании ESAB.

ESAB предлагает ассортимент принадлежностей для сварки и средств
индивидуальной защиты. Чтобы получить информацию для заказа, свяжитесь с
сотрудником ESAB или посетите наш сайт.

0463 431 301

- 7 -

© ESAB AB 2022

2 ВВЕДЕНИЕ

2 ВВЕДЕНИЕ

Источник питания Mig 4004i Pulse в сочетании с U6, U82или MA25 Pulse предлагает
полное многозадачное решение для сварки MMA, TIG, MIG/MAG и импульсной MIG.

Источник питания предназначен для использования с блоком подачи проволоки Feed
3004/4804 или YardFeed 2000 и с блоком охлаждения COOL 1. Для получения
дополнительной информации о блоках подачи проволоки и охлаждающем устройстве
см. руководства по эксплуатации.

Принадлежности, предлагаемые компанией ESAB для данного изделия,
представлены в разделе «ПРИНАДЛЕЖНОСТИ» этого руководства.

2.1 Оборудование

Источник питания поставляется со следующими устройствами:

• обратный кабель длиной 5 м с зажимом заземления;

• руководство на источник сварочного тока.

0463 431 301

- 8 -

© ESAB AB 2022

3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Mig 4004i Pulse
Напряжение питания 380–460 В, +/- 10%, 3~50/60 Гц
Источник питания, S

Первичный ток

Iмакс.

SC мин

5,8 МВА

28А

Питание без нагрузки 57Вт
Выбор диапазона параметров постоянного тока

MIG/MAG 16 A / 14,8 В 400 A / 34 В
MMA 16 A / 20,6 В 400 A / 36 В
ТИГ 4 A / 10,2 В 400 A / 26 В

Допустимая нагрузка при MIG/MAG

Коэффициенте нагрузки 60 % 400A / 34,0В
100 % рабочем цикле 300A / 29,0В

Допустимая нагрузка при сварке MMA

Коэффициенте нагрузки 60 % 400А / 36,0В
100 % рабочем цикле 300А / 32,0В

Допустимая нагрузка при сварке TIG

Коэффициенте нагрузки 60 % 400А / 26,0В
100 % рабочем цикле 300A / 22,0В
Коэффициент мощности при

0,95

максимальном токе

КПД при максимальном токе 89,5 %
Напряжение холостого хода 55 В
Рабочая температура от-10 до 40°C (от 14 до 104°F)
Температура транспортировки от-20 до 55°C (от -4 до 131°F)
Постоянный уровень звукового

< 70дБ(A)

давления в режиме ожидания
Размеры (д x ш x в) 613×257×445мм (24,0×10,1×17,5дюйма)
Масса 48кг (106фунтов)
Класс изоляции H
Класс защиты корпуса IP23
Класс зоны установки

Питание от сети, S

sc мин.

Минимальная мощность при коротком замыкании сети в соответствии со стандартом
IEC 61000-3-12.

Рабочий цикл

Рабочим циклом называется время, выраженное в процентах от периода
продолжительностью десять минут, в течение которого вы можете производить сварку
или резку с определенной нагрузкой без риска перегрузки. Рабочий цикл указан для
температуры 40°C / 104°F и ниже.

0463 431 301

- 9 -

© ESAB AB 2022

3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Класс защиты корпуса

Код IP обозначает класс защиты корпуса устройства, то есть степень защиты от
попадания внутрь твердых предметов или воды.

Оборудование, имеющее маркировку IP23, предназначено для использования внутри и
вне помещений.

Класс применения

Символ указывает на то, что источник питания предназначен для использования в
местах с повышенной опасностью поражения электрическим током.

0463 431 301

- 10 -

© ESAB AB 2022

4 УСТАНОВКА

4 УСТАНОВКА

Монтаж должен выполняться специалистом.

ОСТОРОЖНО!

Данное изделие предназначено для промышленного применения. При
использовании в домашних условиях изделие может вызвать радиопомехи.
Принятие соответствующих мер безопасности является ответственностью
пользователя.

4.1 Местоположение

Разместите источник сварочного тока таким образом, чтобы имеющиеся в нем
отверстия для подвода и отвода охлаждающего воздуха не были заграждены.

4.2 Инструкции по подъему

4.3 Питание от сети

ПРИМЕЧАНИЕ!
Требования к сетям электроснабжения

Данное оборудование отвечает требованиям IEC 61000-3-12 в отношении
мощности при коротком замыкании S

равна значению в точке между отводом к абоненту и общественной сетью.
Пользователь оборудования или тот, кто его устанавливает, должен
проконсультироваться с оператором энергосети по поводу возможности
подключения оборудования и соответствия значения мощности при коротком
замыкании указанным требованиям: выше или равна значению S

Обратитесь к техническим характеристикам, приведенным в разделе
"ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ".

0463 431 301

sc мин

- 11 -

, которая должна быть выше или

.

sc мин

© ESAB AB 2022

4 УСТАНОВКА

ПРИМЕЧАНИЕ!

Источник тока может получать питание от генератора. Для получения более
подробной информации обратитесь к уполномоченным специалистам компании
ESAB по обслуживанию.

Убедитесь в том, что блок подключен к сети электропитания с требуемым
напряжением и защищен предохранителями требуемого номинала. Необходимо
обеспечить защитное заземление в соответствии с действующими нормами.

A. Паспортная табличка с параметрами

сети электропитания

Рекомендуемые номиналы предохранителей и минимальная площадь
поперечного сечения кабелей

Mig 4004i Pulse
Напряжение питания 380–460 В, +/- 10%, 3~50/60 Гц
Площадь поперечного

4G4 мм

2

сечения силового кабеля
Фазный ток I

эффUin

Предохранитель с защитой от

380В 20А

20А

пульсации

Предохранитель

25А
автоматический выключатель
типа C

Фазный ток I

эффUin

Предохранитель с защитой от

400В 19,2 A

20А
пульсации

Предохранитель

25А
автоматический выключатель
типа C

Фазный ток I

эффUin

415В 18А

Предохранитель с защитой от
пульсации

Предохранитель

автоматический выключатель
типа C

Фазный ток I

0463 431 301

эффUin

440В 17,6 A

- 12 -

20А

20А

© ESAB AB 2022

4 УСТАНОВКА

Mig 4004i Pulse

Предохранитель с защитой от

пульсации

Предохранитель

автоматический выключатель
типа C

Фазный ток I

эффUin

460В 17А

Предохранитель с защитой от
пульсации

Предохранитель

автоматический выключатель
типа C

ПРИМЕЧАНИЕ!

Приведенные выше значения площади поперечного сечения силовых кабелей и
номиналы предохранителей соответствуют шведским нормам. Для других
регионов кабели питания должны соответствовать сфере применения, а также
местным и государственным нормативным документам.

20А

20А

20А

20А

0463 431 301

- 13 -

© ESAB AB 2022

4 УСТАНОВКА

Подключение сетевого кабеля

Если необходимо заменить сетевые кабели, необходимо правильно выполнить
подключение заземления снизу платы. На рисунках выше показан процесс снятия
боковой панели и установка сетевого кабеля. К этой точке подключения нельзя
подключать другие кабели.

0463 431 301

- 14 -

© ESAB AB 2022

4 УСТАНОВКА

Инструкции по подключению 0465 152 883

Инструкции по подключению 0465 152 884

Номер для заказа источника

Настройка входного напряжения по умолчанию

питания

0465 152 883 400 В Поставляется с подключенными сетевым

кабелем и штепселем.

0465 152 884 415 В Поставляется с сетевым кабелем.

Если требуется другое напряжение сети, кабель на печатной плате должен быть
перемещен на правильный выход (см. рисунок выше), а сетевой кабель и штепсель
необходимо заменить в соответствии с применимыми нормативными документами. Эту
операцию должен выполнить специалист-электрик. Во время выполнения этих
действий источник питания должен быть отключен от сетевого питания.

0463 431 301

- 15 -

© ESAB AB 2022

5 ОПЕРАЦИЯ

5 ОПЕРАЦИЯ

Общие правила техники безопасности, которые необходимо соблюдать при
эксплуатации оборудования, содержатся в главе «БЕЗОПАСНОСТЬ» этого
руководства. Прочтите ее перед началом эксплуатации оборудования!

ПРЕДУПРЕЖДЕНИЕ!

Закрепляйте оборудование,
особенно в тех случаях, когда оно
расположено на неровной или
наклонной поверхности.

ПРИМЕЧАНИЕ!

Для получения лучших результатов при сварке MIG с коротким импульсом
длина сварочного и обратного кабеля не должна превышать 10 м (33 фута).

0463 431 301

- 16 -

© ESAB AB 2022

5 ОПЕРАЦИЯ

5.1 Соединения и устройства управления

1. Отрицательная сварочная клемма:

Обратный кабель

2. Сетевой выключатель питания, 0 / 1 6. Положительная сварочная клемма:

3. Подсоединение для блока подачи

проволоки или блока дистанционного
управления

4. Индикаторная лампа, источник

питания ВКЛ (ON)

5. Индикаторная лампа, тепловая защита

Сварочный кабель

7. Предохранитель (10А) на входе блока

подачи проволоки (42 В)

8. Сетевой кабель

5.2 Обозначения

Дистанционное
управление (2)

Питание ВКЛ (ON) (4)

Перегрев (3)

5.3 Подключение сварочного и обратного кабелей

Источник питания снабжен двумя выходами, положительной клеммой (+) и
отрицательной клеммой (-), служащими для подключения сварочного и обратного
кабелей.

Подключите возвратный кабель к отрицательной клемме источника питания. Закрепите
контактный зажим обратного кабеля на детали и убедитесь в наличии достаточного
контакта между деталью и выходом для подключения возвратного кабеля на источнике
питания.

0463 431 301

- 17 -

© ESAB AB 2022

5 ОПЕРАЦИЯ

Рекомендуемые значения тока для соединительных кабелей

I

макс

Площадь

Длина кабеля

поперечного сечения

кабеля

450А (Коэффициент нагрузки 60%)
350А (Коэффициент нагрузки 100%)
550А (Коэффициент нагрузки 60%)
430А (Коэффициент нагрузки 100%)

70 мм

95 мм

2

2

2–35 м

(6,6–114,8 фута)

2–35 м

(6,6–114,8 фута)

Рабочий цикл

Рабочим циклом называется время, выраженное в процентах от периода
продолжительностью десять минут, в течение которого вы можете производить сварку
или резку с определенной нагрузкой без риска перегрузки. Рабочий цикл указан для
температуры 40°C 104°F.

5.4 Включение и отключение источника питания

Для включения источника питания поверните переключатель (2) в положение «1». Для
выключения источника питания поверните переключатель (2) в положение «0». После
нештатного или штатного отключения сетевого питания устройства параметры сварки
сохраняются и восстанавливаются при последующем включении.

5.5 Управление вентиляторами

Блок питания снабжен таймером, который выключает вентиляторы через 6,5 минут
после прекращения сварки и переводит устройство в режим энергосбережения. При
возобновлении сварки вентиляторы запускаются вновь. Вентиляторы работают на
пониженных оборотах при сварочных токах до 150 A и на полных оборотах при
больших токах.

ОСТОРОЖНО!

Вентиляторы могут включиться в любой момент для защиты источника питания
от перегрева.

5.6 Тепловая защита

Источник сварочного тока имеет цепь защиты от перегрева, срабатывающую, когда
температура становится слишком высокой. При этом подача сварочного тока
прекращается и на панель управления выводится код неисправности. После снижения
температуры до нормального уровня реле защиты от перегрева автоматически
возвращается в исходное положение.

5.7 VRD (устройство понижения напряжения)

Когда сварка не выполняется, функция VRD обеспечивает удержание значения
напряжения разомкнутой цепи на уровне, не превышающем 35В. Индикатор VRD
подсвечивается при включении функции VRD. Функцию VRD должен активировать
квалифицированный технический специалист с помощью ESAT (инструмента
администрирования ПО компании ESAB, комплекта для технического обслуживания,
включая ПО для изменения настроек, установки обновлений и пр.)

Когда система обнаруживает начало процесса сварки, функция VRD блокируется.

0463 431 301

- 18 -

© ESAB AB 2022

5 ОПЕРАЦИЯ

5.8 Пульт дистанционного управления

Подробные сведения о работе дистанционного управления приведены в инструкции по
эксплуатации панели управления.

5.9 Обратная связь по напряжению дуги

Обратная связь по напряжению дуги — это важный фактор обеспечения хорошего
результата сварки. При сварке MIG/MAG источник питания анализирует напряжение
дуги блока подачи проволоки. Обязательным условием для данной функции является
использование блока подачи проволоки ESAB и соединительного кабеля ESAB. Такой
метод измерения напряжения дуги позволяет компенсировать падение напряжения в
кабеле, соединяющем источник сварочного тока с блоком подачи проволоки. Горелка
ESAB поддерживает "TrueArcVoltage", что позволяет компенсировать падение
напряжения до контактного наконечника.

ПРЕДУПРЕЖДЕНИЕ!
Не следует использовать внешние разъемы дуги напряжения (красные и

черные штекеры) сзади на верхней части WeldCloud™, если оборудование не
было соответствующим образом настроено квалифицированными
специалистами ESAB.

ПРИМЕЧАНИЕ!

Для компенсации падения напряжения в обратном кабеле
квалифицированный специалист ESAB может настроить источник питания так,
чтобы можно было использовать провод датчика дуги напряжения.

0463 431 301

- 19 -

© ESAB AB 2022

6 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

6 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ОСТОРОЖНО!

Только квалифицированные специалисты, обладающие соответствующим
уровнем электротехнических знаний, могут снимать корпус устройства или
выполнять обслуживание или ремонт сварочного оборудования.

ОСТОРОЖНО!

На данное изделие распространяется гарантия производителя. Любая попытка
выполнить ремонтные работы в неавторизированных сервисных центрах
может привести к потере гарантии.

ПРИМЕЧАНИЕ!

Регулярное техническое обслуживание имеет большое значение для
безопасной и надежной работы оборудования.

Информация о блоке охлаждения приведена в руководстве по блоку охлаждения.

6.1 Проверка и чистка

Регулярно проверяйте источник питания, не допуская его загрязнения.
Для чистки источника питания его необходимо регулярно продувать сухим сжатым

воздухом при сниженном давлении. Продувку следует производить чаще при работе
источника питания в загрязненной среде.

В противном случае произойдет закупорка отверстий для входа и выхода воздуха,
которая может вызвать перегрев источника питания. Во избежание этого необходимо
регулярно чистить воздушный фильтр. Фильтр состоит из сеток с маленькими и
большими ячейками. Убедитесь, что сетка с большими ячейками установлена в
верхней части источника питания, а сетка с мелкими ячейками - в наиболее глубокой
точке.

Очистка или замена противопылевого фильтра:

1. Извлеките противопылевой фильтр, как показано на рисунке.

2. Продуйте фильтр начисто сжатым воздухом (пониженного давления).

3. Убедитесь в том, что фильтр с самой мелкой сеткой установлен на стороне
защитной решетки.

4. Установите фильтр на место.

0463 431 301

- 20 -

© ESAB AB 2022

6 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

0463 431 301

- 21 -

© ESAB AB 2022

7 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

7 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Прежде чем вызывать авторизованного специалиста по техническому обслуживанию,
попробуйте самостоятельно выполнить рекомендуемые ниже проверки.

Тип неисправности Действия

Отсутствие дуги. • Проверьте, включен ли выключатель

питания.

• Проверьте правильность
подключения сетевого, сварочного и
обратного кабелей.

• Проверьте, правильно ли задана
величина тока.

• Проверьте предохранители в цепи
сетевого питания.

Прерывание сварочного тока во время
сварки

• Проверьте, не сработали ли реле
защиты от тепловой перегрузки
(срабатывание реле определяется по
включению оранжевой лампы на
лицевой панели (5)).

• Проверьте предохранители
источника питания, если
светодиодный индикатор источника
питания(4) не включен.

• Проверьте правильность
присоединения обратного кабеля.

Часто срабатывает реле защиты от
перегрева

• Проверьте, не засорены ли
воздушные фильтры.

• Убедитесь в том, что не превышены
номинальные значения параметров
источника питания (т. е. устройство
работает без перегрузки).

• Убедитесь, что температура
окружающего воздуха не превышает
необходимой для рабочего цикла
(40°C/104°F).

Низкая эффективность сварки. • Проверьте правильность

подключения сварочного и обратного
кабелей.

• Проверьте, правильно ли задана
величина тока.

• Убедитесь в том, что используются
электроды требуемого типа.

• Проверьте предохранители в цепи
сетевого питания.

При нажатии переключателя сварочной
горелки ничего не происходит.

0463 431 301

• Проверьте предохранитель в задней
части источника питания.

• Проверьте сварочный и обратный
кабели на предмет повреждений.

• Убедитесь в правильности работы
блока подачи проволоки.
Ознакомьтесь с инструкцией к блоку
подачи проволоки.

- 22 -

© ESAB AB 2022

8 ЗАКАЗ ЗАПАСНЫХ ЧАСТЕЙ

8 ЗАКАЗ ЗАПАСНЫХ ЧАСТЕЙ

ОСТОРОЖНО!

Работы по ремонту и электрическому монтажу должны выполняться
квалифицированным техником ESAB по обслуживанию оборудования.
Используйте только оригинальные запасные и изнашиваемые части ESAB.

Mig 4004i Pulse разработан и испытан в соответствии с международными и
европейскими стандартами IEC/EN 60974-1 и IEC/EN 60974-10. Обслуживающая
организация, выполнявшая техническое обслуживание или ремонтные работы,
обязана обеспечить дальнейшее соответствие параметров изделия требованиям
указанных стандартов.

Запасные и изнашиваемые детали можно заказать через ближайшего дилера
компании ESAB, см. esab.com. При заказе указывайте тип изделия, серийный номер и
номер запасной части по перечню запасных частей. Это упростит отправку и обеспечит
ее правильность.

0463 431 301

- 23 -

© ESAB AB 2022

СХЕМА

СХЕМА

0463 431 301

- 24 -

© ESAB AB 2022

НОМЕРА ДЛЯ ЗАКАЗА

НОМЕРА ДЛЯ ЗАКАЗА

Ordering

Denomination Type Note

number

0465 152 883 Welding power source Aristo® Mig 4004i Pulse 380-460V. CE
0465 152 884 Welding power source Aristo® Mig 4004i Pulse 380-460V. CE, AU
0463 396 001 Spare parts list Mig 4004i Pulse, Mig 4004i

Pulse WeldCloud™

Техническая документация доступна в интернете на сайте: www.esab.com

0463 431 301

- 25 -

© ESAB AB 2022

ИЗНАШИВАЕМЫЕ ДЕТАЛИ

ИЗНАШИВАЕМЫЕ ДЕТАЛИ

Item Ordering no. Denomination

1 0462 197 001 Dust filter

0463 431 301

- 26 -

© ESAB AB 2022

ПРИНАДЛЕЖНОСТИ

ПРИНАДЛЕЖНОСТИ

Trolleys

0462 151 880 Trolley 11, 4-wheel

0463 125 880 Trolley bracket for Trolley 11

Use together with trolley 0462 151 880.
Option when no cooling unit is assembled.

0460 565 880 Trolley

For use together with counter balance device.

0461 310 880 Trolley adapter kit

For fitting of power source Mig4004i Pulse to
trolley 0460565880.

0460 946 880 Stabilizer kit for counter balance (1)

Use together with trolley 0460 565 880




0458 705 880

Counter balance device

(includes mast and counter balance)
for 300 mm (11 in.) bobbin

0458 705 882

0463 431 301

for 440 mm (17 in.) bobbin

- 27 -

© ESAB AB 2022

ПРИНАДЛЕЖНОСТИ

0463 125 880 Trolley bracket

Use together with trolley 0462 151 880.
Option when no cooling unit is assembled

Wire feeders

0460 526 670
0460 526 671
0460 526 672
0460 526 673
0460 526 881

0460 526 886
0460 526 891

0460 526 896
0460 526 991

0460 526 996
0459 906 896
0445 800 886
0445 800 887

Feed 3004 MA25 Pulse Al
Feed 3004w MA25 Pulse Al
Feed 3004 MA25 Pulse Steel
Feed 3004w MA25 Pulse Steel
Feed 3004 U8



2

Feed 3004 U6
Feed 3004 U82, water-cooled



Feed 3004 U6, water-cooled
Feed 4804 U82, water-cooled



Feed 4804 U6, water-cooled
Yardfeed 2000, water-cooled
Aristo® Robust Feed U0
Aristo® Robust Feed U6

Wire feeder accessories

Accessories for wire feeders can be found in the wire feeder instruction manual.

Cooler

0462 300 880 Water cooling unit, COOL1

0456 855 881 Flow guard, COOL1

0463 431 301

- 28 -

© ESAB AB 2022

ПРИНАДЛЕЖНОСТИ

Connection set, 70 mm210 pole cable plug - 10 pole cable socket

0459 528 780
0459 528 781
0459 528 782
0459 528 783
0459 528 784
0459 528 785

1.7 m (5.6 ft)
5 m (16.0 ft)
10 m (32.8 ft)
15 m (49.2 ft)
25 m (82.0 ft)
35 m (114.8 ft)

Control panels

0460 820 880 Aristo®U82, complete including holder

0460 820 881 Aristo®U82, plus complete including

holder

0460 877 891 Control cable extension U82, 7.5 m (24.6 ft)

Connection set, 70 mm210 pole cable plug - 10 pole cable socket

0349 312 450
0349 312 451
0349 312 452
0349 312 453
0349 312 454
0349 312 455

1.7 m (5.6 ft)
5 m (16.0 ft)
10 m (32.8 ft)
15 m (49.2 ft)
25 m (82.0 ft)
35 m (114.8 ft)

0463 431 301

- 29 -

© ESAB AB 2022

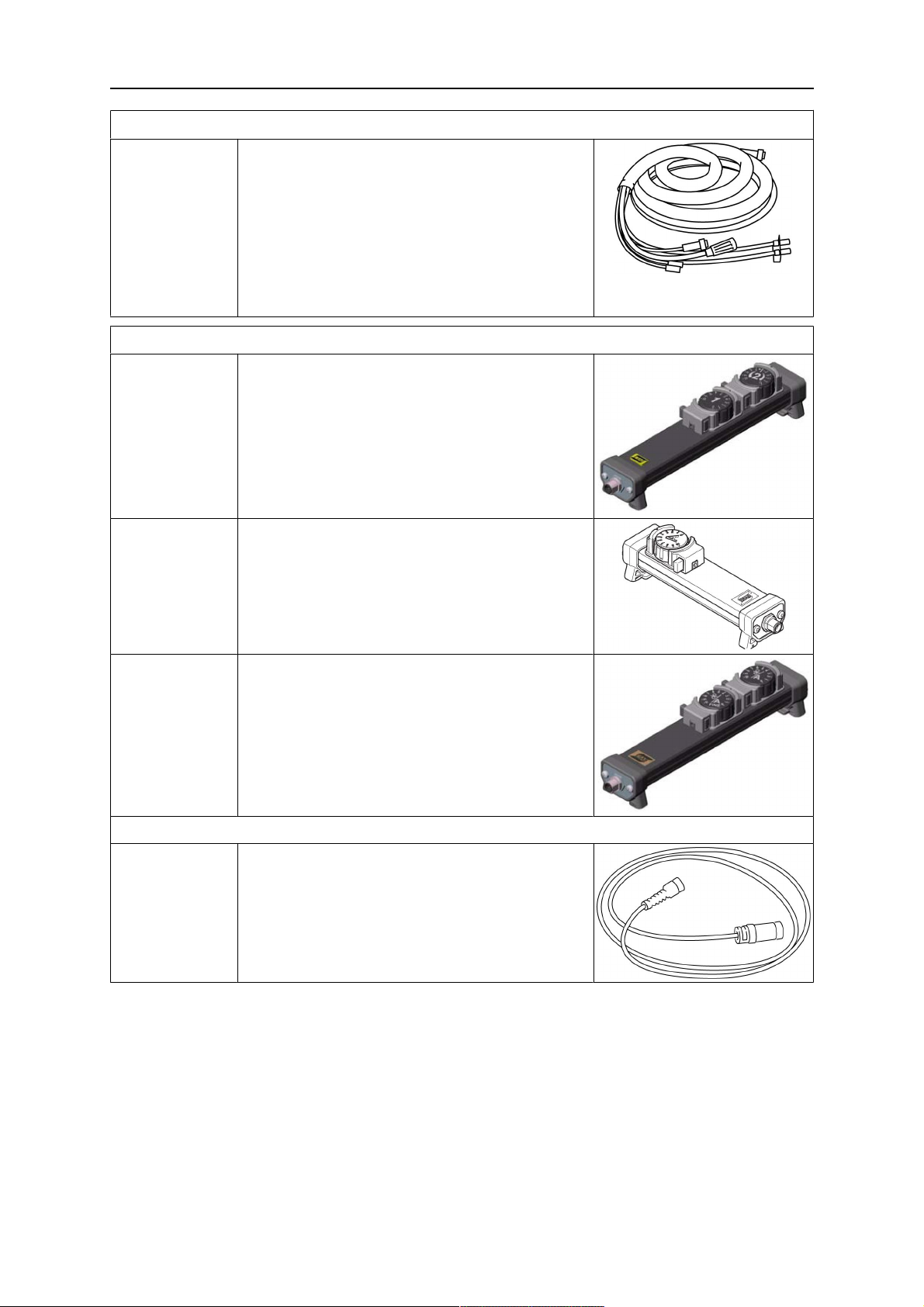

ПРИНАДЛЕЖНОСТИ

Connection set water, 70 mm210 pole cable plug - 10 pole cable socket

0459 528 790
0459 528 791
0459 528 792
0459 528 793
0459 528 794
0459 528 795

1.7 m (5.6 ft)
5 m (16.0 ft)
10 m (32.8 ft)
15 m (49.2 ft)
25 m (82.0 ft)
35 m (114.8 ft)

Remote controls

0459 491 880 Remote control unit MTA1 CAN

MIG/MAG: wire feed speed and voltage
MMA: current and arc force
TIG: current, pulse and background current

0459 491 883 Remote control unit AT1 CAN

MMA and TIG: current

0459 491 884 Remote control unit AT1 CF CAN

MMA and TIG: rough and fine setting of
current

Remote control cable 10 pole - 4 pole

0459 960 880
0459 960 881
0459 960 882
0459 960 883

5 m (16.0 ft)
10 m (32.8 ft)
25 m (82.0 ft)

0.25 m (114.8 ft)

0463 431 301

- 30 -

© ESAB AB 2022

ПРИНАДЛЕЖНОСТИ

For Mig 4004i Pulse:

0445302881 Retrofit Mig 4004i WeldCloud™

Информация о сварочных горелках PSF указана в отдельных брошюрах.
Более подробную информацию о дополнительных принадлежностях можно получить в

ближайшем офисе ESAB.

0463 431 301

- 31 -

© ESAB AB 2022

ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone [phone]

http://manuals.esab.com

For contact information visit esab.com
