Aristo®

Mig 4004i Pulse

380 - 460 V

Manuale di istruzioni

0463 431 301 IT 20220103

Valid for: serial no. 551, 704-xxx-xxxx

SOMMARIO

SICUREZZA

1.1 Significato dei simboli

1.2 Precauzioni per la sicurezza

INTRODUZIONE

2.1 Dotazioni

CARATTERISTICHE TECNICHE

INSTALLAZIONE

4.1 Posizione

4.2 Istruzioni di sollevamento

4.3 Alimentazione elettrica di rete

FUNZIONAMENTO

5.1 Collegamenti e dispositivi di controllo

5.2 Simboli

5.3 Attacco del cavo di saldatura e di ritorno

5.4 Accensione/spegnimento del generatore

5.5 Controllo delle ventole

5.6 Protezione termica

5.7 VRD (Voltage Reduction Device)

5.8 Telecomando

5.9 Feedback della tensione dell'arco

.................................................................................................

...........................................................................

.................................................................

..........................................................................................

.................................................................................................

................................................................

.........................................................................................

.................................................................................................

.....................................................................

......................................................................................

.....................................................................................................

...........................................................................

.................................................................................

...........................................................................................

..............................................................

.................................................

............................................

...........................................................

........................................................

MANUTENZIONE

6.1 Controllo e pulizia

SOLUZIONE DEI PROBLEMI

ORDINAZIONE RICAMBI SCHEMA ELETTRICO NUMERI D'ORDINE

........................................................................................

..................................................................................

.....................................................................

............................................................................

........................................................................................

.............................................................................................

COMPONENTI SOGGETTI A USURA ACCESSORI

........................................................................................................

................................................................

21 22 23 24 25

Diritti riservati di modifica delle specifiche senza preavviso.

0463 431 301 © ESAB AB 2022

1 SICUREZZA

1.1 Significato dei simboli

Utilizzo in questo manuale: Significa Attenzione! State attenti!

PERICOLO! Significa rischi immediati che, se non evitati, avranno come conseguenza

immediata, lesioni gravi o addirittura letali.

ATTENZIONE! Significa possibili pericoli che potrebbero dar luogo a lesioni fisiche o

addirittura letali.

AVVISO! Significa rischi che potrebbero causare lesioni fisiche.

ATTENZIONE!

Prima dell'uso, leggere attentamente il manuale di istruzioni e attenersi a quanto riportato sulle etichette, alle procedure di sicurezza e alle schede di sicurezza (SDS).

1.2 Precauzioni per la sicurezza

Gli utilizzatori degli apparecchi ESAB sono responsabili del rispetto di tutte le misure di sicurezza pertinenti da parte del personale che opera con l'apparecchio o nelle sue vicinanze. Le misure di sicurezza devono soddisfare i requisiti previsti per questo tipo di apparecchi. Oltre alle norme standard applicabili ai luoghi di lavoro è opportuno rispettare le indicazioni che seguono.

Tutte le lavorazioni devono essere eseguite da personale addestrato e in possesso di una buona conoscenza dell'apparecchio. L'azionamento errato dell'apparecchio può dare origine a situazioni di pericolo che possono causare lesioni all'operatore e danni all'apparecchio.

1. Tutto il personale che utilizza l'apparecchio deve conoscere: ○ il suo funzionamento; ○ l'ubicazione degli arresti di emergenza; ○ le sue funzioni; ○ le misure di sicurezza pertinenti; ○ saldatura e taglio o altre funzioni applicabili dell'apparecchio

2. L'operatore deve accertarsi: ○ che nessun estraneo si trovi all'interno dell'area di lavoro dell’apparecchio per

saldatura prima che questo venga messo in funzione

○ che tutti indossino protezioni quando si innesca l'arco o si inizia il lavoro con

l'apparecchio

3. Il luogo di lavoro deve essere: ○ adeguato allo scopo; ○ esente da correnti d'aria.

0463 431 301

- 4 -

1 SICUREZZA

4. Dispositivi di protezione individuale: ○ Usare sempre le attrezzature di protezione consigliate, come occhiali di

sicurezza, abiti ignifughi e guanti di sicurezza

○ Non indossare indumenti o accessori ampi come sciarpe, braccialetti, anelli e

affini, che possono impigliarsi o provocare ustioni

5. Precauzioni generali: ○ Accertarsi che il cavo di ritorno sia fissato saldamente ○ Ogni intervento sui componenti elettrici deve essere effettuato solo da

personale specializzato

○ Devono essere disponibili a portata di mano attrezzature antincendio adeguate e

chiaramente indicate

○ Non eseguire mai lubrificazioni e interventi di manutenzione sull'apparecchio per

saldatura quando è in esercizio

ATTENZIONE!

La saldatura ad arco e il taglio possono causare lesioni all'operatore o ad altre persone. Durante la saldatura e il taglio adottare le opportune precauzioni.

SCOSSA ELETTRICA: può uccidere

• Installare e collegare a terra l'unità conformemente al manuale di istruzioni

• Non toccare i componenti elettrici sotto tensione o gli elettrodi con le mani nude oppure quando si indossano guanti o indumenti bagnati

• Isolarsi dal pezzo da lavorare e dal terreno.

• Assicurarsi che la posizione di lavoro sia sicura

CAMPI ELETTRICI E MAGNETICI: possono nuocere alla salute

• Gli operatori portatori di pacemaker devono consultare un medico prima di eseguire operazioni di saldatura. I campi elettromagnetici possono provocare interferenze con determinati pacemaker.

• L'esposizione a campi elettromagnetici può provocare effetti sulla salute ancora sconosciuti.

• Gli operatori devono adottare le procedure riportate di seguito per ridurre al minimo l'esposizione ai campi elettromagnetici:

○ Portare i cavi da lavoro e l'elettrodo sullo stesso lato del corpo. Se

possibile, fissarli con del nastro. Non posizionarsi tra la torcia e i cavi da lavoro. Non avvolgere mai la torcia o il cavo da lavoro attorno al corpo. Tenere il più lontano possibile dal corpo i cavi e il generatore di saldatura.

○ Collegare il cavo da lavoro al pezzo da saldare il più vicino possibile

all'area da saldare.

ESALAZIONI E GAS: possono nuocere alla salute

• Tenere il capo lontano dalle esalazioni.

• Eliminare le esalazioni e i gas dall'area in cui si respira e in generale dall'area di lavoro, utilizzando sistemi di ventilazione o di aspirazione presso l'arco o entrambi

RAGGI DELL'ARCO: possono causare lesioni agli occhi e ustioni

0463 431 301

• Proteggere gli occhi e il corpo. Utilizzare l'apposito schermo per saldatura e le lenti con filtro e indossare indumenti di protezione

• Proteggere le persone presenti mediante schermi o tende.

- 5 -

1 SICUREZZA

RUMORE: il rumore eccessivo può danneggiare l'udito

Proteggere le orecchie. Utilizzare le cuffie o altri dispositivi di protezione dell'udito.

PARTI MOBILI - Possono provocare lesioni

• Tenere tutte le porte, i pannelli e i coperchi chiusi e fissati saldamente in posizione. Se necessario, consentire solo al personale qualificato di rimuovere i coperchi per gli interventi di manutenzione e la risoluzione dei problemi. Reinstallare i pannelli o i coperchi e chiudere le porte quando l'intervento di manutenzione è stato ultimato e prima di avviare il motore.

• Arrestare il motore prima di installare o collegare l'unità.

• Tenere mani, capelli, abiti ampi e attrezzi lontano dalle parti mobili.

PERICOLO D'INCENDIO

• Le scintille (gocce di saldatura) possono causare incendi. Assicurarsi che non siano presenti materiali infiammabili nelle vicinanze.

• Non utilizzare in contenitori chiusi.

SUPERFICIE CALDA - Le parti possono provocare scottature

• Non toccare le parti a mani nude.

• Attendere il raffreddamento prima di toccare l'attrezzatura.

• Per maneggiare le parti calde, utilizzare dispositivi adatti e/o indossare guanti isolanti per evitare scottature.

GUASTI: in caso di guasti richiedere l'assistenza di persone esperte.

PROTEGGERE SE STESSI E GLI ALTRI!

AVVISO!

Questo prodotto è destinato esclusivamente alla saldatura ad arco.

ATTENZIONE!

Non utilizzare il generatore per scongelare i tubi congelati.

AVVISO!

L'apparecchiatura di Class A non è destinata all'uso in luoghi residenziali in cui l'energia elettrica viene fornita dalla rete pubblica di alimentazione a bassa tensione. A causa di disturbi sia condotti che radiati, potrebbe essere difficile assicurare la compatibilità elettromagnetica di apparecchiature di Class A in questi luoghi.

0463 431 301

- 6 -

1 SICUREZZA

NOTA: Lo smaltimento delle apparecchiature elettroniche

deve essere effettuato presso la struttura di riciclaggio.

In osservanza della direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e della relativa attuazione nella legislazione nazionale, le apparecchiature elettriche e/o elettroniche che giungono a fine vita operativa devono essere smaltite presso una struttura di riciclaggio.

In quanto responsabile delle apparecchiature, è tenuto/a ad informarsi sulle stazioni di raccolta autorizzate.

Per ulteriori informazioni contattare il rivenditore ESAB più vicino.

ESAB dispone di un vasto assortimento di accessori e dispositivi di protezione individuale acquistabili. Per informazioni sull'ordinazione contattare il rivenditore ESAB di zona oppure visitare il nostro sito Web.

0463 431 301

- 7 -

2 INTRODUZIONE

Il generatore Mig 4004i Pulse combinato con U6, U82o MA25 Pulse rappresenta un pacchetto completo multi-processo che supporta la saldatura MMA, TIG, MIG/MAG e MIG a

impulsi. Il generatore è destinato all'utilizzo con il gruppo trainafilo Feed 3004/4804 o YardFeed 2000

e il gruppo di raffreddamento COOL 1. Per ulteriori informazioni sui gruppi trainafilo e sul gruppo di raffreddamento, consultare i manuali di istruzioni.

Gli accessori di ESAB per il prodotto sono reperibili nel capitolo "ACCESSORI" del presente manuale.

2.1 Dotazioni

Il generatore è fornito con:

• 5 m di cavo di ritorno con morsetto di terra

• manuale di istruzioni per il generatore di saldatura

0463 431 301

- 8 -

3 CARATTERISTICHE TECNICHE

Mig 4004i Pulse

Tensione di rete 380-460V, ±10%, 3~ 50/60 Hz

Alimentazione di rete S

Corrente primaria I

max

scmin

5,8 MVA

28 A

Potenza in assenza di carico 57 W

Area di regolazione (CC)

MIG/MAG 16 A / 14,8 V - 400 A / 34 V ELETTRODO 16 A / 20,6 V - 400 A / 36 V TIG 4 A / 10,2 V - 400 A / 26 V

Carico ammesso in MIG/MAG

Ciclo di lavoro 60 % 400 A / 34,0 V tempo caldo di saldatura 100% 300 A / 29,0 V

Carico ammissibile in MMA

Ciclo di lavoro 60 % 400 A / 36,0 V tempo caldo di saldatura 100% 300 A / 32,0 V

Carico ammissibile in TIG

Ciclo di lavoro 60 % 400 A / 26,0 V tempo caldo di saldatura 100% 300 A / 22,0 V Fattore di potenza alla corrente

0,95

massima

Efficienza alla corrente massima 89,5 % Tensione a circuito aperto 55 V Temperatura di esercizio Da -10 a 40°C (da +14 a 104°F) Temperatura di trasporto Da -20 a 55°C (da -4 a 131°F)

Pressione sonora costante in

<70 dB (A)

fase di inattività Dimensioni, l x p x a 613 × 257 × 445 mm (24,0 × 10,1 × 17,5 poll.) Peso 48 kg (106 lb) Classe di isolamento H Classe di protezione IP23

Classe di applicazione

Alimentazione di rete, S

sc min

Potenza minima di cortocircuito della rete in base alla direttiva IEC 61000-3-12.

Tempo caldo di saldatura

Il tempo caldo di saldatura indica il tempo, espresso in percentuale di un periodo di dieci minuti, per cui è possibile saldare o tagliare ad un certo carico senza causare sovraccarichi. Il tempo caldo di saldatura è valido per una temperatura di 40°C o inferiore.

Classe di protezione

Il codice IPdefinisce la classe di protezione, vale a dire il grado di protezione dalla penetrazione di corpi solidi o acqua.

0463 431 301

- 9 -

3 CARATTERISTICHE TECNICHE

Gli apparecchi contrassegnati con l’indicazione IP23 sono intesi per l’uso al chiuso e all’aperto.

Classe di applicazione

Il simbolo indica che l'alimentatore è progettato per l'uso in aree con maggiori pericoli elettrici.

0463 431 301

- 10 -

4 INSTALLAZIONE

L'installazione deve essere effettuata da un professionista.

AVVISO!

Questo prodotto è destinato ad impieghi industriali. In ambito domestico esso può causare interferenze radio. L'adozione di precauzioni adeguate è di responsabilità dell'utente.

4.1 Posizione

Posizionare il generatore di saldatura in modo che gli ingressi e le uscite dell'aria di raffreddamento non siano ostruiti.

4.2 Istruzioni di sollevamento

4.3 Alimentazione elettrica di rete

NOTA: Requisiti dell'alimentazione elettrica di rete

Questa apparecchiatura è conforme alla norma IEC 61000-3-12, a condizione che la corrente di cortocircuito sia superiore o uguale al valore S

interfacciamento tra l'alimentazione dell'utente e la rete pubblica. È di responsabilità dell'installatore o dell'utente dell'apparecchiatura assicurare, previa consultazione con l'operatore della rete di distribuzione, se necessario, che l'apparecchiatura sia collegata solo a un'alimentazione con una corrente di cortocircuito superiore o uguale a S

0463 431 301

. Fare riferimento ai dati tecnici nella sezione DATI TECNICI.

scmin

- 11 -

scmin

nel punto di

4 INSTALLAZIONE

NOTA:

L'alimentazione del generatore per saldatura può provenire da un generatore. Per ulteriori informazioni, contattare un tecnico autorizzato dell'assistenza ESAB.

Controllare che il gruppo sia collegato alla tensione di rete corretta e che sia protetto da fusibili di dimensioni adeguate. Effettuare un collegamento di messa a terra, in conformità alle norme vigenti.

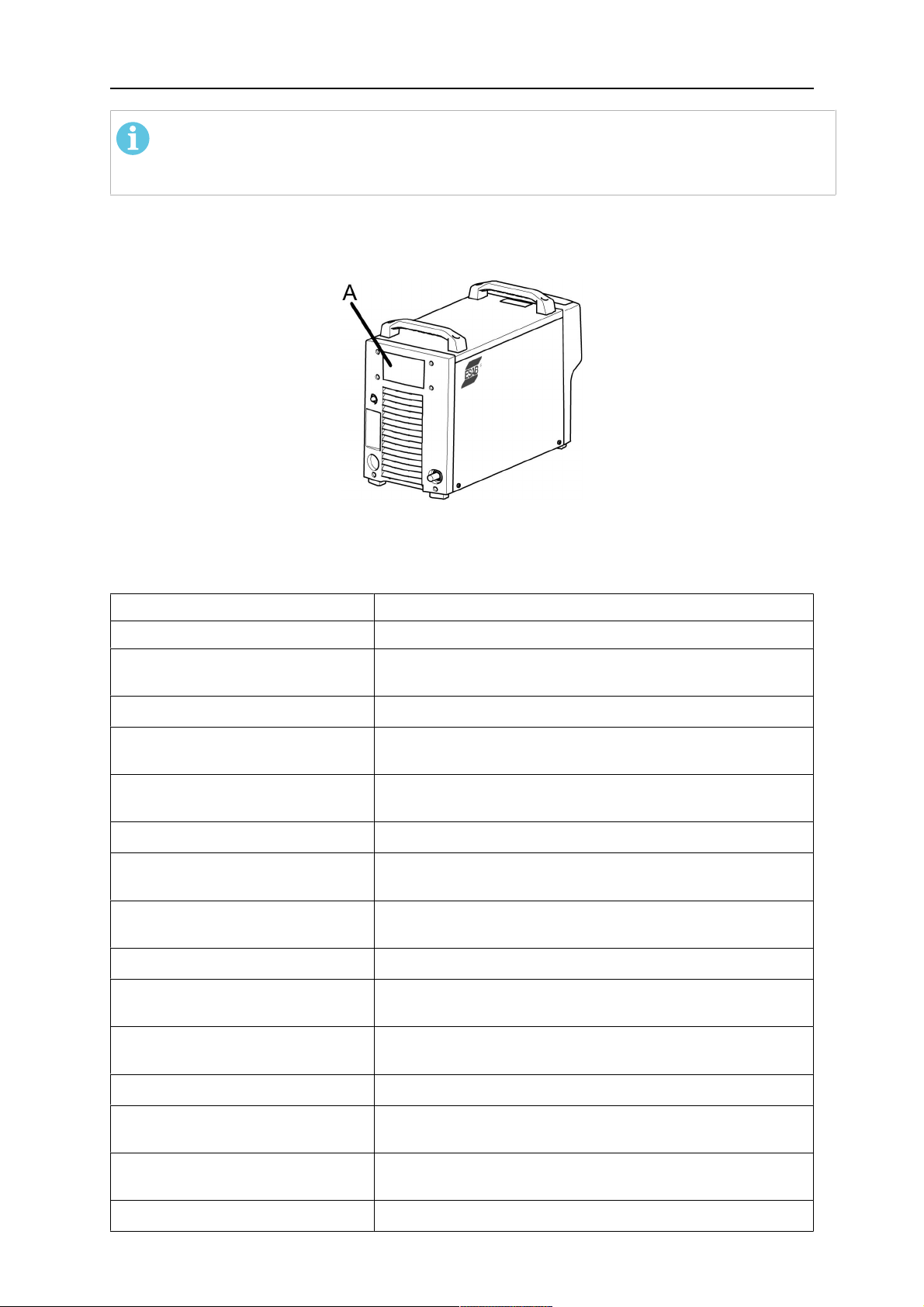

A. Targhetta con i dati relativi al

collegamento all'alimentazione elettrica

Dimensioni dei fusibili e sezione minima dei cavi consigliate

Mig 4004i Pulse

Tensione di rete 380-460 V, +/- 10%, 3~50/60 Hz

Sezione dei cavi di

4G4 mm

collegamento alla rete

Corrente di fase I

effUin

Fusibile soppressore di

380 V 20 A

20 A

sovracorrente Fusibile Tipo C MCB

25 A

sovracorrente

Corrente di fase I

effUin

Fusibile soppressore di

400 V 19,2 A

20 A

sovracorrente Fusibile Tipo C MCB

25 A

sovracorrente

Corrente di fase I

effUin

Fusibile soppressore di

415 V 18 A

20 A

sovracorrente Fusibile Tipo C MCB

sovracorrente

Corrente di fase I

effUin

Fusibile soppressore di

sovracorrente Fusibile Tipo C MCB

sovracorrente

Corrente di fase I

0463 431 301

effUin

20 A

440 V 17,6 A

20 A

460 V 17 A

- 12 -

4 INSTALLAZIONE

Mig 4004i Pulse

Fusibile soppressore di

sovracorrente Fusibile Tipo C MCB

sovracorrente

NOTA:

Le sezioni dei cavi di collegamento alla rete di alimentazione e le dimensioni dei fusibili illustrate sopra sono conformi alle norme svedesi. Per le altre regioni, i cavi di alimentazione devono essere idonei per l'applicazione e rispettare le normative locali e nazionali.

Installazione del cavo di rete

20 A

Qualora sia necessario sostituire il cavo di rete, effettuare correttamente il collegamento a terra sulla piastra inferiore. Fare riferimento alle immagini sopra riportate per la modalità di rimozione del pannello laterale e l'installazione del cavo di rete. Non collegare alcun altro cavo a questo punto di collegamento.

0463 431 301

- 13 -

4 INSTALLAZIONE

Istruzioni di collegamento 0465 152 883

Istruzioni di collegamento 0465 152 884

Numero di ordinazione

Impostazione tensione di ingresso di default

generatore

0465 152 883 400 V Fornito con cavo di collegamento alla rete e

spina collegati.

0465 152 884 415 V Fornito con cavo di collegamento alla rete.

Se si richiede un'altra tensione, il cavo sulla scheda a circuito stampato deve essere spostato sul pin corretto (vedere l'illustrazione sopra riportata), inoltre il cavo di rete e la spina devono essere sostituiti in conformità alle rispettive normative nazionali. Questa operazione deve essere svolta da personale qualificato nel settore elettrico. Il generatore deve essere scollegato dalla rete durante questa operazione.

0463 431 301

- 14 -

5 FUNZIONAMENTO

Le norme generali di sicurezza per la movimentazione dell'apparecchio sono riportate nel capitolo "SICUREZZA" del presente manuale. Leggerle attentamente prima di iniziare ad utilizzare l'apparecchio!

ATTENZIONE!

Fissare l’apparecchio, specialmente se il terreno è in pendenza o non è uniforme.

NOTA:

Per ottenere i migliori risultati possibili a impulsi brevi Mig, i cavi di saldatura e di ritorno non devono superare i 10 m.

0463 431 301

- 15 -

5 FUNZIONAMENTO

5.1 Collegamenti e dispositivi di controllo

1. Morsetto di saldatura negativo: Cavo di

ritorno

2. Interruttore di rete, 0 / 1 6. Morsetto di saldatura positivo: Cavo di

3. Attacco per gruppo trainafilo o

telecomando

4. LED di segnalazione, alimentazione

elettrica INSERITA

5. LED di segnalazione, protezione termica

saldatura

7. Fusibile (10 A) per tensione di

alimentazione (42 V) per gruppo trainafilo

8. Cavo di alimentazione

5.2 Simboli

Telecomando (2) Surriscaldamento (3)

Alimentazione elettrica INSERITA (4)

5.3 Attacco del cavo di saldatura e di ritorno

L'alimentatore ha due uscite, un morsetto positivo (+) e uno negativo (-), per il collegamento dei cavi di saldatura e di ritorno.

Collegare il cavo di ritorno al morsetto negativo sul generatore. Fissare la pinza di contatto del cavo di ritorno al pezzo da saldare e controllare che vi sia un buon contatto tra il pezzo e l'uscita per il cavo di ritorno sull'alimentatore.

0463 431 301

- 16 -

5 FUNZIONAMENTO

Valori massimi consigliati della corrente per i cavi del set di attacchi

max

450 A (tempo caldo di saldatura 60%) 350 A (tempo caldo di saldatura 100%) 550 A (tempo caldo di saldatura 60%) 430 A (tempo caldo di saldatura 100%)

Tempo caldo di saldatura

Area cavi Lunghezza cavi

70 mm

95 mm

(6,6 piedi - 114,8 piedi)

2 - 35 m

5.4 Accensione/spegnimento del generatore

Accendere il generatore ruotando l'interruttore (2) fino a portarlo sulla posizione "1". Spegnere il generatore posizionando l'interruttore (2) fino a portarlo su "0". Indipendentemente dal fatto che si verifichi un'interruzione anomala dell'alimentazione di rete o che il generatore venga spento normalmente, i dati relativi alla saldatura vengono memorizzati per il successivo utilizzo del gruppo.

5.5 Controllo delle ventole

Il generatore è dotato di un circuito a tempo che mantiene in funzione le ventole per 6,5 minuti dopo la fine della saldatura, dopodiché il gruppo passa in modalità risparmio energetico. Le ventole si riavviano alla ripresa della saldatura. Per correnti di saldatura fino a 150 A, le ventole funzionano a velocità ridotta e a velocità piena per correnti più elevate.

AVVISO!

Le ventole possono iniziare a proteggere il generatore dal surriscaldamento in qualsiasi momento.

5.6 Protezione termica

Il generatore di saldatura è provvisto di un circuito di protezione termica che interviene se la temperatura interna diventa troppo elevata. Quando ciò si verifica, la corrente di saldatura si blocca e sul pannello di controllo viene visualizzato un codice di guasto. In presenza di una normale temperatura di esercizio, la protezione termica viene ripristinata automaticamente.

5.7 VRD (Voltage Reduction Device)

La funzione VRD assicura che la tensione a circuito aperto non superi 35V quando non si effettua alcuna saldatura. Il LEDVRD si accende quando viene attivata la funzione VRD. La funzione VRD deve essere attivata da un tecnico di assistenza qualificato mediante ESAT (ESAB Software Administration Tool, un kit per l'assistenza tecnica che include un software di gestione delle impostazioni, aggiornamento del software, e così via).

Quando il sistema rileva l'inizio della saldatura, la funzione VRD si blocca.

5.8 Telecomando

Per ulteriori informazioni sul funzionamento del telecomando, consultare il manuale di istruzioni per il pannello di controllo.

0463 431 301

- 17 -

5 FUNZIONAMENTO

5.9 Feedback della tensione dell'arco

Per ottenere un buon risultato di saldatura, il feedback della tensione dell'arco è un fattore fondamentale. Nella saldatura MIG/MAG il generatore viene predisposto per rilevare la tensione dell'arco nel gruppo trainafilo. Un prerequisito per questa funzionalità è la necessità di utilizzare un gruppo trainafilo ESAB e un cavo di collegamento ESAB! Questo metodo di misurazione della tensione dell'arco compensa il calo di tensione nel cavo di saldatura al gruppo trainafilo. Con una torcia di saldatura ESAB che supporti "TrueArcVoltage", il calo di tensione viene compensato per tutto il percorso fino alla punta di contatto.

ATTENZIONE!

Gli ingressi di tensione dell'arco esterni (prese a banana rossa e nera) sulla parte posteriore della scatola superiore di WeldCloud™ non devono essere utilizzati, a meno che l'apparecchiatura non sia stata predisposta per questa configurazione dal personale di assistenza ESAB autorizzato.

NOTA:

Per compensare il calo di tensione nel cavo di ritorno, il generatore può essere configurato (dal personale di assistenza ESAB autorizzato) in modo tale che possa utilizzare un filo di rilevamento della tensione dell'arco esterno dal pezzo da saldare.

0463 431 301

- 18 -

6 MANUTENZIONE

AVVISO!

Soltanto il personale in possesso delle opportune competenze nel settore elettrico (personale autorizzato) può rimuovere le coperture del prodotto o eseguire interventi di assistenza, manutenzione o riparazione dell'apparecchio per saldatura.

AVVISO!

Il prodotto è coperto dalla garanzia del produttore. Eventuali interventi di riparazione effettuati da centri di assistenza non autorizzati invalideranno la garanzia.

NOTA:

Per garantire un funzionamento sicuro e affidabile, è importante una manutenzione regolare.

Per informazioni sul gruppo di raffreddamento vedere il relativo manuale di istruzioni.

6.1 Controllo e pulizia

Controllare con regolarità che il generatore non sia sporco. Il generatore deve essere regolarmente sottoposto a pulizia mediante aria compressa a

pressione ridotta. In ambiente di lavoro molto polveroso, pulire più spesso. In caso contrario le bocchette per l'afflusso o il deflusso dell'aria possono ostruirsi e causare

un surriscaldamento. Per evitare tale situazione, è opportuno pulire con regolarità il filtro dell'aria. Il filtro è costituito da una rete larga e una rete fine. Assicurarsi che la rete larga sia montata sulla parte superiore del generare e la rete fine nella parte più interna del generatore.

Sostituzione e pulizia del filtro antipolvere:

1. Sganciare il filtro antipolvere come illustrato nella figura.

2. Pulire il filtro con aria compressa a bassa pressione.

3. Controllare che il filtro con la rete più fine sia rivolto verso la griglia di protezione.

4. Reinstallare il filtro.

0463 431 301

- 19 -

7 SOLUZIONE DEI PROBLEMI

Eseguire i seguenti controlli prima di rivolgersi a un tecnico specializzato addetto alla manutenzione.

Tipo di guasto Interventi

Nessun arco. • Controllare che l'interruttore

dell'alimentazione elettrica di rete si trovi su ON.

• Controllare che i cavi di rete, della corrente di saldatura e di ritorno siano collegati correttamente.

• Controllare che sia impostato il valore di corrente corretto.

• Controllare i fusibili dell'alimentazione elettrica.

La corrente di saldatura si interrompe durante la saldatura

• Controllare se la termocoppia di protezione termica si è attivata (indicato dal LED arancione acceso sul pannello anteriore (5))

• Controllare i fusibili dell'alimentazione di rete se il LED che indica l'alimentazione (4) non è acceso.

• Controllare che il cavo di ritorno sia collegato saldamente.

La protezione termica scatta spesso • Controllare che i filtri dell'aria non siano

ostruiti.

• Accertarsi che non si stiano superando i valori nominali per l'alimentatore (il gruppo potrebbe essere sovraccarico).

• Verificare che la temperatura ambiente non sia superiore a quella del tempo caldo di saldatura nominale di 40°C.

Prestazioni di saldatura insufficienti. • Controllare che i cavi della corrente di

saldatura e di ritorno siano collegati correttamente.

• Controllare che sia impostato il valore di corrente corretto.

• Controllare che siano in uso i fili corretti.

• Controllare i fusibili dell'alimentazione elettrica.

Quando si preme il grilletto della torcia di saldatura non accade nulla.

0463 431 301

• Controllare il fusibile sulla parte posteriore del generatore.

• Controllare se i cavi di saldatura e di ritorno sono danneggiati.

• Controllare se l'alimentatore del filo funziona correttamente. Consultare il manuale di istruzioni dell'alimentatore del filo.

- 20 -

8 ORDINAZIONE RICAMBI

AVVISO!

Le riparazioni e gli interventi a livello elettrico devono essere effettuati solamente da tecnici di manutenzione autorizzati da ESAB. Utilizzare solo ricambi e componenti soggetti a usura originali ESAB.

Mig 4004i Pulse è progettato e collaudato in conformità alle norme internazionali ed europee CEI-/EN 60974-1 e CEI-/EN 60974-10. Spetta al centro di assistenza che ha effettuato la manutenzione o la riparazione dell'apparecchio accertarsi dell'invariata conformità del prodotto ai suddetti standard.

I ricambi e i componenti soggetti a usura possono essere ordinati dal più vicino rivenditore ESAB, vedere il sito Web esab.com. Al momento dell’ordine, indicare il tipo di prodotto, il numero di serie, la denominazione e il numero del ricambio specificati nell’elenco dei ricambi. In questo modo si facilita l’invio del pezzo desiderato.

0463 431 301

- 21 -

SCHEMA ELETTRICO

0463 431 301

- 22 -

NUMERI D'ORDINE

Ordering

Denomination Type Note

number

0465 152 883 Welding power source Aristo® Mig 4004i Pulse 380-460V. CE 0465 152 884 Welding power source Aristo® Mig 4004i Pulse 380-460V. CE, AU 0463 396 001 Spare parts list Mig 4004i Pulse, Mig 4004i

Pulse WeldCloud™

La documentazione tecnica è disponibile in Internet all'indirizzo Web: www.esab.com

0463 431 301

- 23 -

COMPONENTI SOGGETTI A USURA

Item Ordering no. Denomination

1 0462 197 001 Dust filter

0463 431 301

- 24 -

ACCESSORI

Trolleys

0462 151 880 Trolley 11, 4-wheel

0463 125 880 Trolley bracket for Trolley 11

Use together with trolley 0462 151 880. Option when no cooling unit is assembled.

0460 565 880 Trolley

For use together with counter balance device.

0461 310 880 Trolley adapter kit

For fitting of power source Mig4004i Pulse to trolley 0460565880.

0460 946 880 Stabilizer kit for counter balance (1)

Use together with trolley 0460 565 880

 

0458 705 880

Counter balance device

(includes mast and counter balance) for 300 mm (11 in.) bobbin

0458 705 882

0463 431 301

for 440 mm (17 in.) bobbin

- 25 -

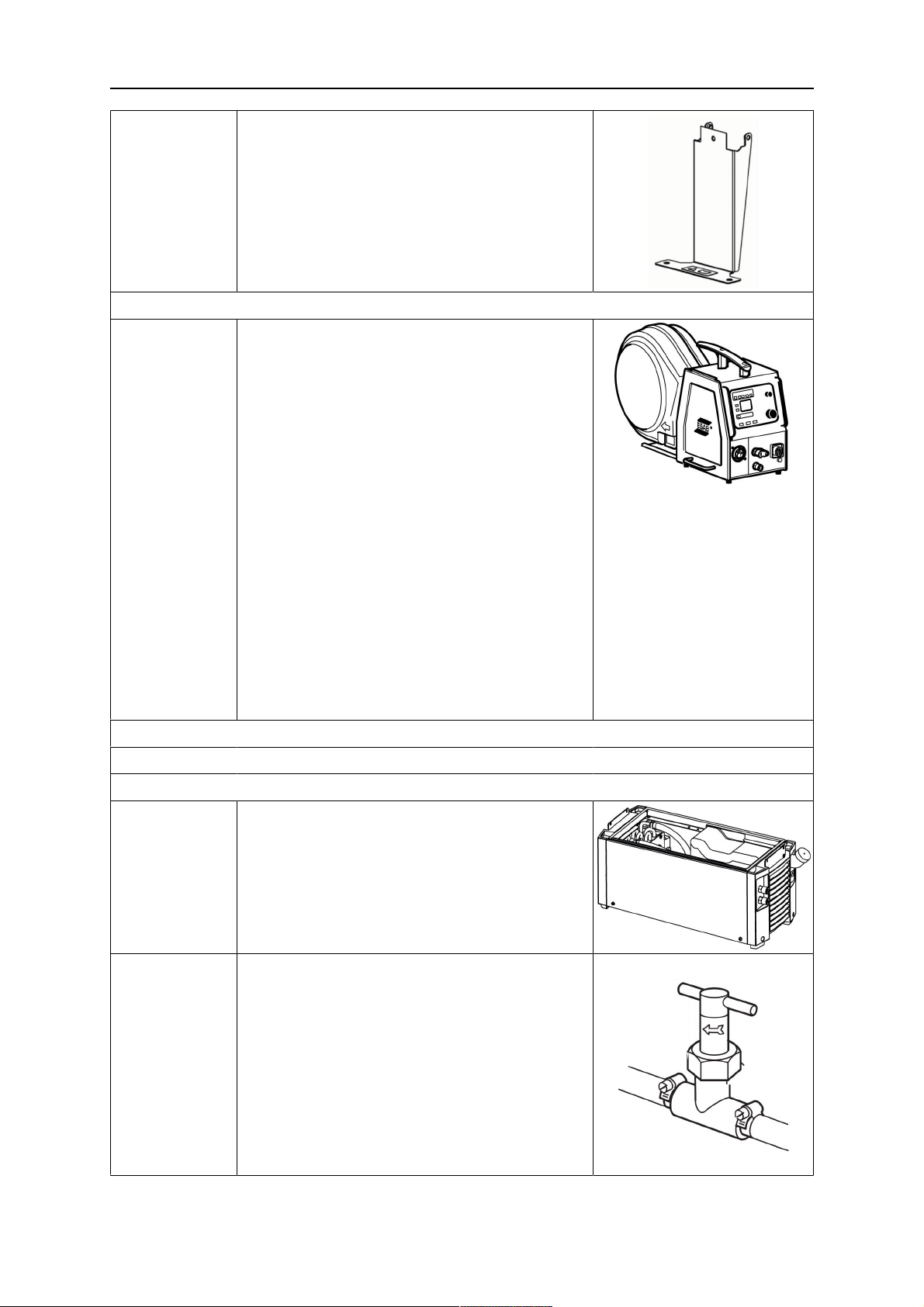

ACCESSORI

0463 125 880 Trolley bracket

Use together with trolley 0462 151 880. Option when no cooling unit is assembled

Wire feeders

0460 526 670 0460 526 671 0460 526 672 0460 526 673 0460 526 881

0460 526 886 0460 526 891

0460 526 896 0460 526 991

0460 526 996 0459 906 896 0445 800 886 0445 800 887

Feed 3004 MA25 Pulse Al

Feed 3004w MA25 Pulse Al

Feed 3004 MA25 Pulse Steel

Feed 3004w MA25 Pulse Steel

Feed 3004 U8



Feed 3004 U6

Feed 3004 U82, water-cooled



Feed 3004 U6, water-cooled

Feed 4804 U82, water-cooled



Feed 4804 U6, water-cooled Yardfeed 2000, water-cooled

Aristo® Robust Feed U0

Aristo® Robust Feed U6

Wire feeder accessories

Accessories for wire feeders can be found in the wire feeder instruction manual.

Cooler

0462 300 880 Water cooling unit, COOL1

0456 855 881 Flow guard, COOL1

0463 431 301

- 26 -

ACCESSORI

Connection set, 70 mm210 pole cable plug - 10 pole cable socket

0459 528 780 0459 528 781 0459 528 782 0459 528 783 0459 528 784 0459 528 785

1.7 m (5.6 ft) 5 m (16.0 ft) 10 m (32.8 ft) 15 m (49.2 ft) 25 m (82.0 ft) 35 m (114.8 ft)

Control panels

0460 820 880 Aristo®U82, complete including holder

0460 820 881 Aristo®U82, plus complete including

holder

0460 877 891 Control cable extension U82, 7.5 m (24.6 ft)

Connection set, 70 mm210 pole cable plug - 10 pole cable socket

0349 312 450 0349 312 451 0349 312 452 0349 312 453 0349 312 454 0349 312 455

1.7 m (5.6 ft) 5 m (16.0 ft) 10 m (32.8 ft) 15 m (49.2 ft) 25 m (82.0 ft) 35 m (114.8 ft)

0463 431 301

- 27 -

ACCESSORI

Connection set water, 70 mm210 pole cable plug - 10 pole cable socket

0459 528 790 0459 528 791 0459 528 792 0459 528 793 0459 528 794 0459 528 795

1.7 m (5.6 ft) 5 m (16.0 ft) 10 m (32.8 ft) 15 m (49.2 ft) 25 m (82.0 ft) 35 m (114.8 ft)

Remote controls

0459 491 880 Remote control unit MTA1 CAN

MIG/MAG: wire feed speed and voltage MMA: current and arc force TIG: current, pulse and background current

0459 491 883 Remote control unit AT1 CAN

MMA and TIG: current

0459 491 884 Remote control unit AT1 CF CAN

MMA and TIG: rough and fine setting of current

Remote control cable 10 pole - 4 pole

0459 960 880 0459 960 881 0459 960 882 0459 960 883

5 m (16.0 ft) 10 m (32.8 ft) 25 m (82.0 ft)

0.25 m (114.8 ft)

0463 431 301

- 28 -

ACCESSORI

For Mig 4004i Pulse:

0445 302 881 Retrofit Mig 4004i WeldCloud™

Informazioni sulle torce di saldatura PSF disponibili su apposite brochure. Per ulteriori informazioni sugli accessori disponibili rivolgersi all'agenzia ESAB più vicina.

0463 431 301

- 29 -

ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone +46 (0) 31 50 90 00

http://manuals.esab.com

For contact information visit esab.com

ESAB Mig 4004i Pulse Instruction manual [it]

Specifications and Main Features

Frequently Asked Questions

User Manual

SOMMARIO

1 SICUREZZA

1.1 Significato dei simboli

1.2 Precauzioni per la sicurezza

2 INTRODUZIONE

2.1 Dotazioni

3 CARATTERISTICHE TECNICHE

4 INSTALLAZIONE

4.1 Posizione

4.2 Istruzioni di sollevamento

4.3 Alimentazione elettrica di rete

5 FUNZIONAMENTO

5.1 Collegamenti e dispositivi di controllo

5.2 Simboli

5.3 Attacco del cavo di saldatura e di ritorno

5.4 Accensione/spegnimento del generatore

5.5 Controllo delle ventole

5.6 Protezione termica

5.7 VRD (Voltage Reduction Device)

5.8 Telecomando

5.9 Feedback della tensione dell'arco

6 MANUTENZIONE

6.1 Controllo e pulizia

7 SOLUZIONE DEI PROBLEMI

8 ORDINAZIONE RICAMBI

SCHEMA ELETTRICO

NUMERI D'ORDINE

COMPONENTI SOGGETTI A USURA

ACCESSORI
