Kaip naudojama šiame vadove: Reiškia „Dėmesio“! Būkite atsargūs!
PAVOJUS!
Reiškia tiesiogiai gresiantį pavojų, kuris, jei jo nebus išvengta, nedelsiant
sukels sunkų arba mirtiną asmens sužalojimą.
ĮSPĖJIMAS!
Reiškia galimą pavojų, kuris gali sukelti asmens sužalojimą arba mirtį.
DĖMESIO!
Reiškia pavojus, kurie gali sukelti nesunkų asmens sužalojimą.
ĮSPĖJIMAS!
Prieš naudodami perskaitykite naudojimo instrukciją ir
atsižvelkite į visose etiketėse nurodytą informaciją,
darbdavio saugias praktikas ir saugos duomenų lapų
(SDS) informaciją.
1.2Saugos priemonės
Kad su įranga ar šalia jos dirbantys asmenys laikytųsi atitinkamų saugos priemonių, atsako
ESAB įrangos naudotojai. Saugos priemonės turi tenkinti šio tipo įrangai keliamus
reikalavimus. Be standartinių taisyklių, taikomų darbo vietoje, atsižvelkite į toliau pateikiamas
rekomendacijas.
Visus darbus turi atlikti specialiai parengti darbuotojai, gerai išmanantys įrangos veikimą.
Netinkamai naudojama įranga gali lemti pavojingas situacijas, dėl kurių gali susižeisti
naudotojas arba sugesti įranga.
1.Kiekvienas asmuo, naudojantis įrangą, turi žinoti:
○ kaip ji veikia
○ avarinių išjungiklių vietas
○ jos funkcijas
○ susijusias saugos priemones
○ suvirinimo, pjovimo ar kitus su šia įranga atliekamus veiksmus
2.Naudotojas turi pasirūpinti, kad:
○ pradėjus dirbti, įrangos naudojimo vietoje nebūtų pašalinių asmenų
○ visi yra saugūs atliekant elektros lanko taktą arba pradėjus darbą su įranga
3.Darbo vieta turi būti:
○ tinkama tam tikslui
○ be skersvėjų
○ Nedėvėkite palaidų daiktų, pvz., šalikų, apyrankių, žiedų ir t. t., kurie gali įstrigti ir
nudeginti
5.Bendrosios saugos priemonės:
○ Patikrinkite, ar grįžtamasis kabelis tvirtai prijungtas
○ Darbus su aukštos įtampos įranga gali atlikti tik kvalifikuotas elektrikas
○ Atitinkama gaisro gesinimo įranga turi būti aiškiai pažymėta ir laikoma netoliese
○ Darbo metu negalima įrangos sutepti ir atlikti kitų priežiūros darbų
ĮSPĖJIMAS!
Virindami ir pjaudami elektros lanku galite susižaloti patys ir sužaloti kitus. Virindami
ir pjaudami imkitės atsargumo priemonių.
ELEKTROS SMŪGIS gali būti mirties priežastis
•Prietaisą sumontuokite ir įžeminkite atsižvelgdami į naudojimo instrukciją.
•Nelieskite veikiančių elektrinių dalių arba elektrodų plika oda, šlapiomis
pirštinėmis arba šlapiais drabužiais.
•Izoliuokite save nuo darbo vietos ir nuo grindų.
•Įsitikinkite, kad jūsų darbinė padėtis yra saugi.
ELEKTRINIAI IR MAGNETINIAI LAUKAI gali būti pavojingi sveikatai
•Suvirintojai, turinys širdies simuliatorius, prieš pradėdami virinti turėtų
pasitarti su savo gydytoju. EMF gali trikdyti kai kurių širdies stimuliatorių
darbą.
•EMF veikimas gali turėti sveikatai kitą poveikį, kuris nežinomas.
•Siekdami sumažinti EMF poveikį, suvirintojai turėtų atlikti toliau nurodytas
procedūras:
○ Elektrodo ir darbinius kabelius nutiesti toje pačioje kūno pusėje. Jei
įmanoma, pritvirtinti juos lipnia juosta. Nebūkite tarp degiklio ir
darbinių kabelių. Niekuomet nevyniokite degiklio arba darbinio
kabelio apie savo kūną. Laikykite suvirinimo maitinimo šaltinį ir
kabelius kuo toliau nuo kūno.
○ Prijunkite darbinį kabelį kuo arčiau apdirbamos detalės suvirinimo
vietos.
DŪMAI IR DUJOS gali būti pavojingi sveikatai
•Nelaikykite galvos garų debesyje.
•Naudokite ventiliaciją, ištraukimą ties lanku arba abu, kad pašalintumėte
smalkes ir dujas iš kvėpavimo zonos ir visos aplinkos.
ELEKTROS LANKO SPINDULIAI gali pažeisti akis ir nudeginti odą
•Apsaugokite savo akis ir odą. Naudokite tinkamą virinimo kaukę ir lęšius su
filtrais bei dėvėkite apsauginius drabužius.
•Apsaugokite aplinkinius įrengdami atitinkamus ekranus bei uždangas.
0463 431 301

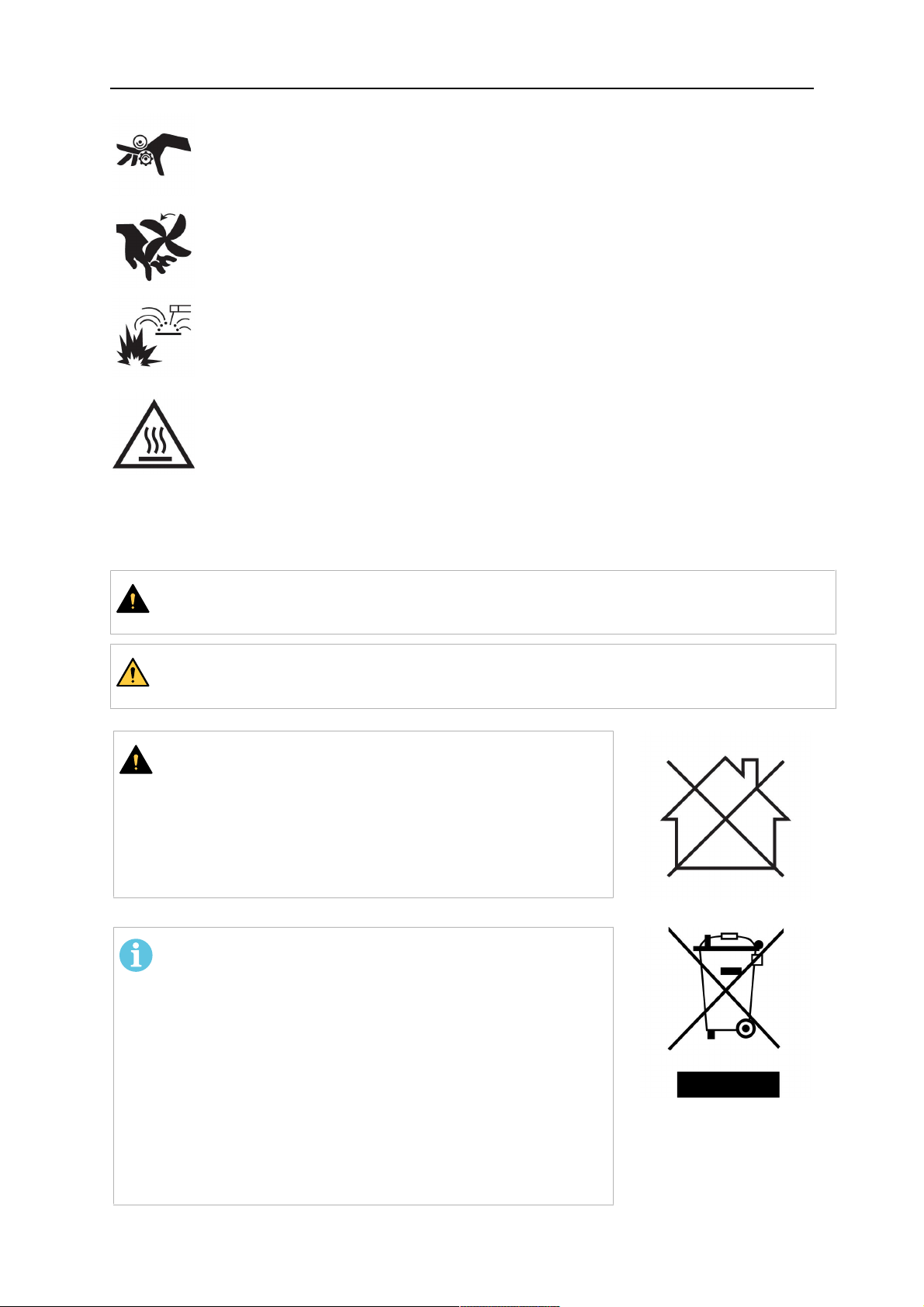

TRIUKŠMAS. Per didelis triukšmas gali pažeisti klausos organus
Apsaugokite savo ausis. Naudokite ausines ar kitas klausos apsaugos
priemones.
•Visas dureles, skydus ir gaubtus laikykite uždarę ir tinkamai užfiksavę. Jei
reikia atlikti priežiūros arba remonto darbus, gaubtus turėtų nuimti tik
kvalifikuoti specialistai. Baigę priežiūros darbus ir prieš paleisdami variklį,
pritvirtinkite skydus arba gaubtus ir uždarykite dureles.
•Prieš montuodami arba prijungdami įrenginį, sustabdykite variklį.
•Nekiškite rankų, plaukų, palaidų drabužių ir įrankių prie judančių dalių.
GAISRO PAVOJUS
•Kibirkštys (tiškalai) gali sukelti gaisrą. Prieš tai patikrinkite, ar arti nėra
degių medžiagų.
•Nenaudokite uždarytoms talpykloms.
KARŠTAS PAVIRŠIS – dalys gali nudeginti
•Nelieskite dalių plikomis rankomis.
•Prieš pradėdami dirbti su įranga, leiskite jai atvėsti.
•Norėdami tvarkyti karštas dalis, naudokite tinkamus įrankius ir (arba)
izoliuotas suvirinimo pirštines, kad išvengtumėte nudegimų.
GEDIMAS. Įvykus gedimui, į pagalbą pasikvieskite specialistą.
SAUGOKITE SAVE IR KITUS!
„Class A“ tipo įranga neskirta naudoti gyvenamosiose
patalpose, kur elektros srovė tiekiama viešaisiais
žemosios įtampos elektros tinklais. Gali kilti sunkumų
tokiose patalpose nustatant elektromagnetinį „class A“
įrangos suderinamumą dėl laidais sklindančių, taip pat ir
spinduliuojamų trikdžių.
PASTABA!
Išmeskite elektroninę įrangą pateikdami ją
perdirbimo įmonei!
Pagal Europos Direktyvą 2012/19/EB dėl elektrinių ir
elektroninių atliekų ir jos pritaikymą pagal nacionalinius
įstatymus, nebetinkama naudoti elektros ir (arba)
elektroninė įranga turi būti pateikta perdirbimo įmonei.
Esate už įrangą atsakingas asmuo, todėl įsipareigojate
gauti informacijos apie patvirtintas surinkimo stotis.
Dėl išsamesnės informacijos kreipkitės į artimiausią
ESAB platintoją.
ESAB turi didelį suvirinimo priedų ir asmens apsaugos priemonių asortimentą.
Norėdami gauti užsakymo informacijos, kreipkitės į vietinį ESAB platintoją arba
apsilankykite mūsų svetainėje.

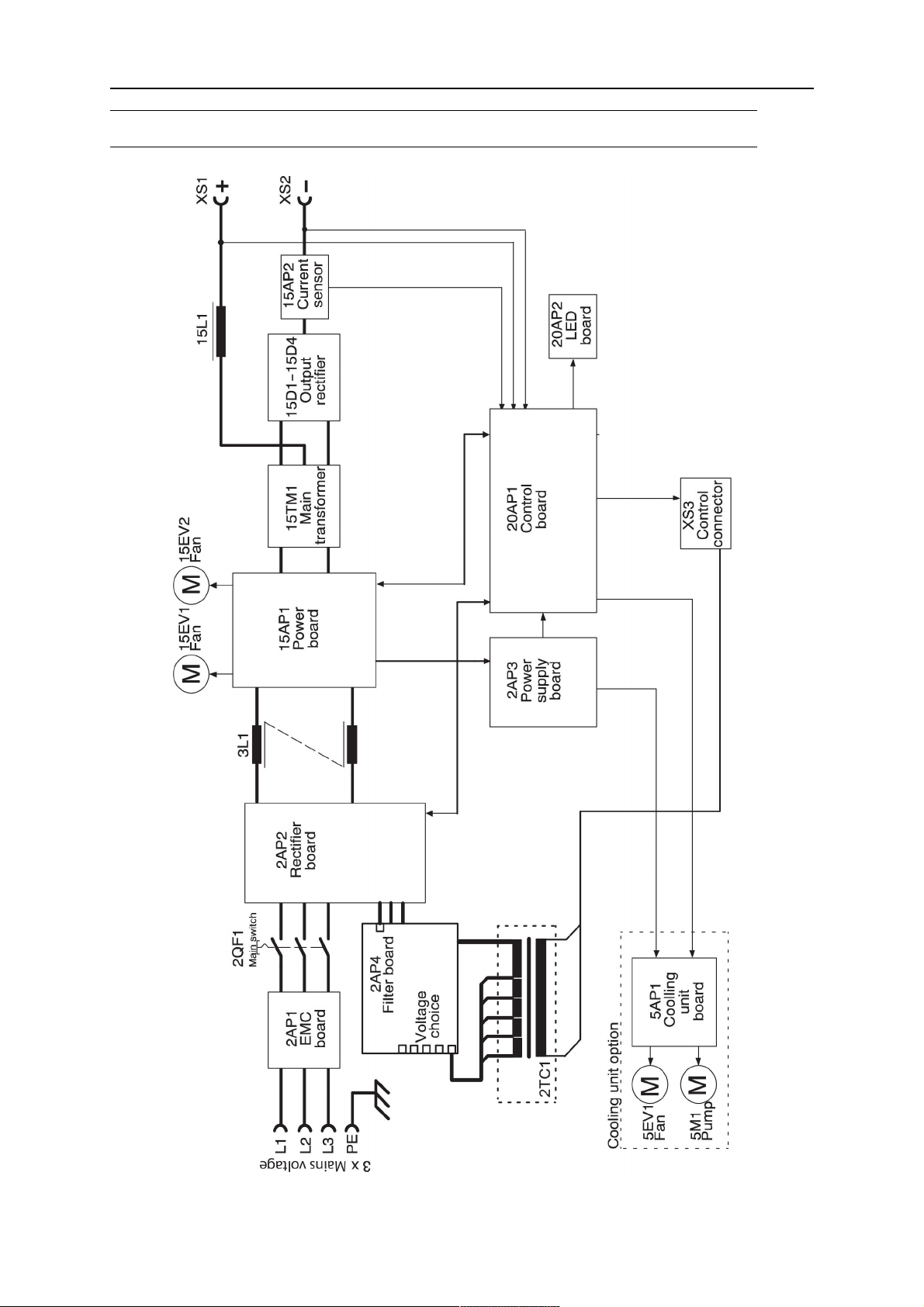

Maitinimo šaltinis „Mig 4004i Pulse“ kartu su U6, U82arba „ MA25 Pulse“ yra pilnas kelių
procesų paketas, palaikantis MMA, TIG, MIG / MAG ir impulsinį MIG.
Maitinimo šaltiniai yra skirti naudoti kartu su vielos padavimo įrenginiu „Feed 3004/4804“
arba „YardFeed 2000“ ir aušinimo įrenginiu COOL 1. Jeigu reikia daugiau informacijos apie
padavimo ir aušinimo įrenginius, žr. naudojimo instrukciją.

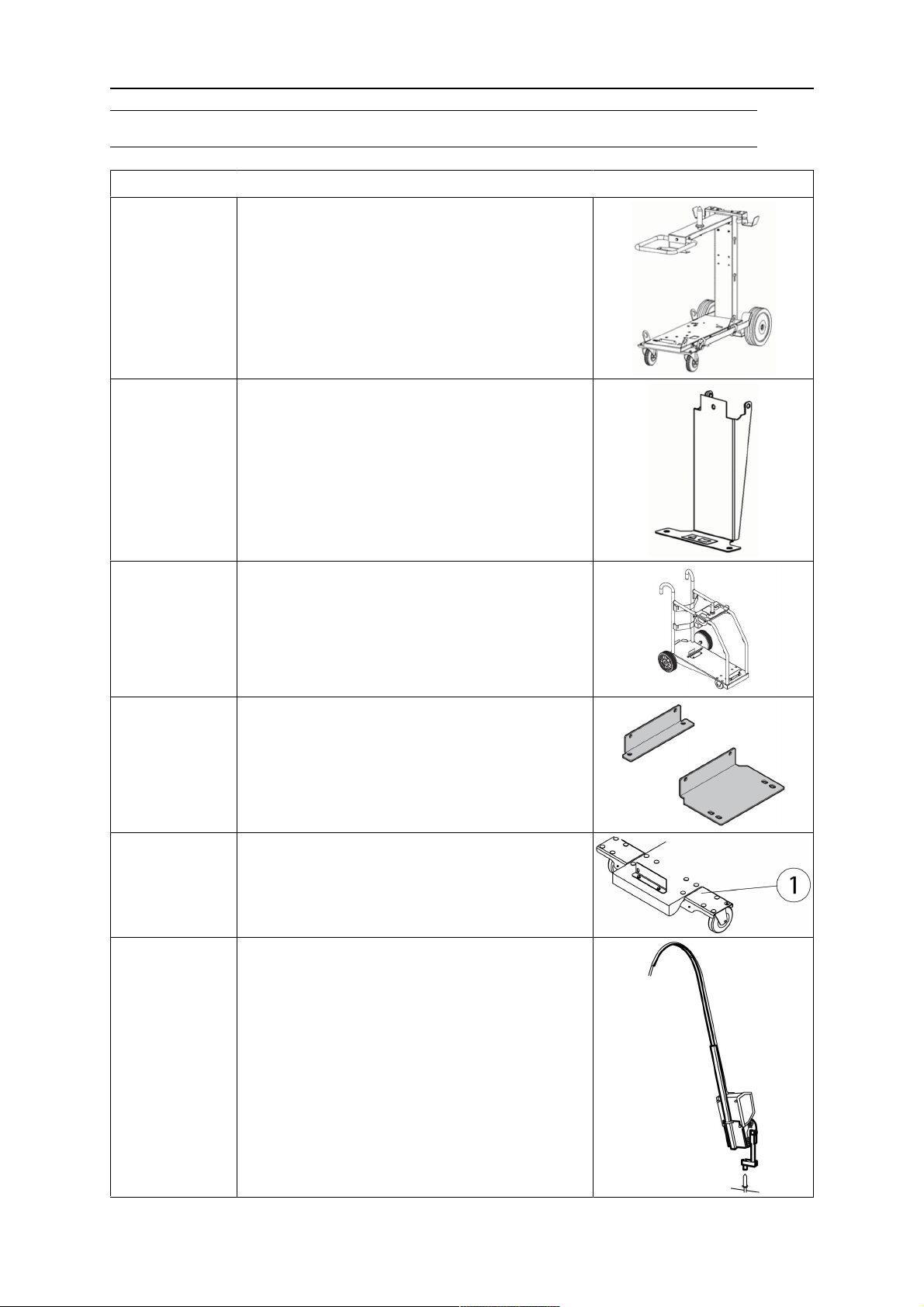

Informaciją apie ESAB priedus, skirtus šiam gaminiui, rasite šios instrukcijos skyriuje
PRIEDAI.
2.1Įranga
Kartu su maitinimo šaltiniu tiekiami šie priedai:
•5m grįžtamuoju kabeliu su įžeminimo gnybtu
•Suvirinimo maitinimo šaltinio naudojimo instrukcija
„Mig 4004i Pulse“
Elektros tinklo įtampa380-460V, +/– 10%, 3~50/60 Hz
Maitinimo tinklas S
Pirminė srovė I
maks.
scmin.
5,8MVA
28 A
Galia be apkrovos57 W
Nustatymų skalė (nuol. sr.)
MIG / MAG16 A / 14,8 V–400 A / 34 V
MMA16 A / 20,6 V–400 A / 36 V
TIG4 A / 10,2 V – 400 A / 26 V
Leidžiama apkrova su MIG / MAG
60 % darbo ciklo400 A / 34,0 V
100% darbo ciklo300 A / 29,0 V
Leidžiama apkrova su MMA
60 % darbo ciklo400 A / 36,0 V
100% darbo ciklo300 A / 32,0 V
Leidžiama apkrova su TIG
60 % darbo ciklo400 A / 26,0 V
100% darbo ciklo300 A / 22,0 V
Galios faktorius esant didžiausiai
0,95
srovei
Efektyvumas esant didžiausiai
89,5 %
srovei
Atviros grandinės įtampa55 V
Darbinė temperatūraNuo –10 iki 40°C (nuo 14 iki 104°F)
Transportavimo temperatūraNuo -20 iki 55°C (nuo -4 iki 131°F)
Nuolatinis garso slėgis veikiant
< 70 dB(A)
tuščiąja eiga
Matmenys (ilgis x plotis x
613×257×445 mm (24,0×10,1×17,5 col.)
aukštis)
Svoris48 kg (106 lb)
Izoliacijos klasėH
Gaubto apsaugos klasėIP23
Pritaikymo klasifikavimas
Elektros srovė, S
sc min.
Mažiausia trumpojo jungimo įtampa tinkle atitinka IEC 61000-3-12 reikalavimą.
Darbo ciklas
Darbo ciklas – tai laikas, kurį sudaro dešimties minučių intervalas, per kurį galite virinti arba
pjauti esant tam tikrai apkrovai. Darbo ciklas galioja esant 40°C / 104°F arba žemesnei
temperatūrai.
Šis gaminys skirtas naudoti pramonės srityje. Namų aplinkoje šis gaminys gali kelti
radijo trukdžių. Naudotojas atsako už tinkamų atsargumo priemonių taikymą.
4.1Vieta
Suvirinimo maitinimo šaltinį pastatykite taip, kad jo aušinamojo oro įvadai ir išvadai nebūtų
uždengti.
4.2Nurodymai dėl kėlimo
4.3Maitinimo tinklas
PASTABA!
Reikalavimai elektros tinklui
Ši įranga atitinka standartą IEC 61000-3-12 su sąlyga, kad sujungimo taške tarp
naudotojo tinklo ir viešosios sistemos trumpojo jungimo srovė yra ne mažesnė už
S
reikia, kreipdamasis į skirstomųjų tinklų operatorių, kad įranga būtų prijungta tik prie
tokio maitinimo tinklo, kurio trumpojo jungimo galia yra didesnė arba lygi S
Patikrinkite, ar įrenginys prijungtas prie tinkamos įtampos elektros maitinimo tinklo ir
apsaugotas reikiamos vardinės srovės saugikliais. Būtina įrengti apsauginį įžeminimą,
atitinkantį reglamentų reikalavimus.
A. Vardinių duomenų lentelė su maitinimo
jungties duomenimis
Rekomenduojami saugiklių dydžiai ir minimalūs kabelio skerspjūviai
„Mig 4004i Pulse“
Elektros tinklo įtampa380-460 V, +/– 10%, 3~50/60 Hz
Elektros tinklo kabelio
Pirmiau nurodytos maitinimo kabelio skerspjūvio ploto vertės ir saugiklių dydžiai
atitinka Švedijoje galiojančias normas. Kituose regionuose maitinimo kabeliai turi būti
tinkami prietaisui ir atitikti vietines ir šalyje galiojančias normas.
Elektros tinklo kabelio tvirtinimas
Jei elektros tinklo kabelį reikia pakeisti, būtina tinkamai prijungti įžeminimą prie apatinės
plokštės. Kaip nuimti šoninį skydą ir pritvirtinti elektros tinklo kabelį, žr. paveikslėlius
aukščiau. Prie šio prijungimo taško negali būti prijungtas joks kitas kabelis.
0465 152 883400 VPristatoma su prijungtais elektros tinklo
kabeliu ir kištuku.
0465 152 884415 VPristatoma su elektros tinklo kabeliu.
Jei reikalinga kitokia elektros tinklo įtampa, kabelis spausdintinėje plokštėje turi būti perkeltas
ir prijungtas prie tinkamo kaiščio (žr. iliustraciją aukščiau), o elektros tinklo kabelis ir kištukas
turi būti pakeisti, atsižvelgiant į atitinkamas šalyje galiojančias normas. Šiuos veiksmus turi
atlikti asmenys, turintys tinkamas žinias apie elektrą. Atliekant šį veiksmą, maitinimo šaltinis
turi būti atjungtas nuo elektros tinklo.
Bendras įrenginio naudojimo saugos taisykles rasite šios instrukcijos skyriuje
SAUGA. Perskaitykite jas prieš pradėdami naudoti įrangą!
ĮSPĖJIMAS!
Pritvirtinkite įrangą, ypač tada, jei
grindys yra nelygios arba su
nuolydžiu.
PASTABA!
Jei naudojate „Mig“ ir virinate trumpais impulsais, geriausių rezultatų pasieksite, kai
suvirinimo ir grįžtamieji kabeliai nebus ilgesni nei 10m (33 pėd.).

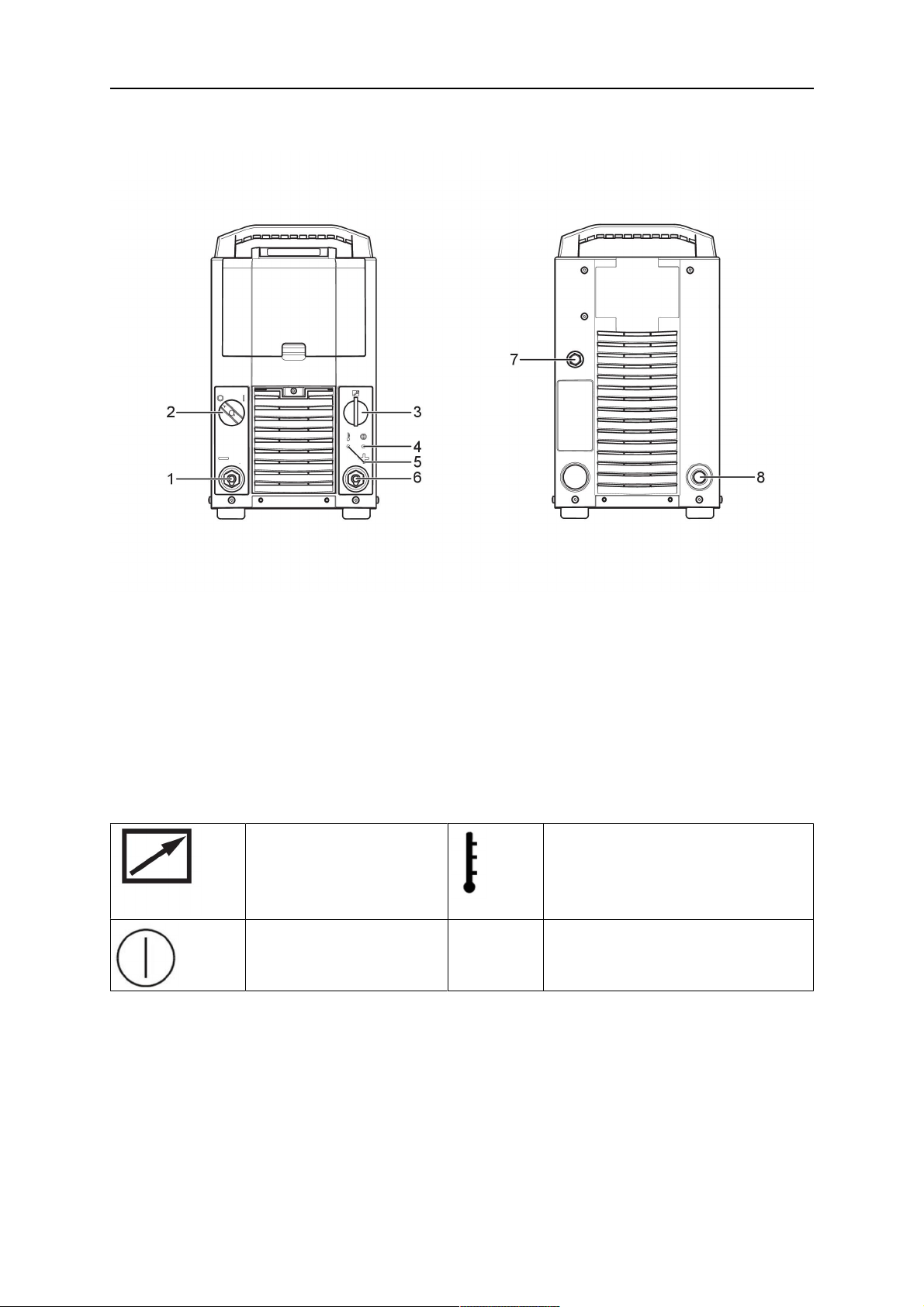

2. Energijos tiekimo iš tinklo jungiklis, 0 / 16. Teigiamas suvirinimo polius: Suvirinimo
3. Laido padavimo įrenginio arba
nuotolinio valdymo įtaiso jungtis
4. Indikacinė LED lemputė, elektros srovė
PRIJUNGTA
5. Indikacinė LED lemputė, šiluminė
apsauga
kabelis
7. Padavimo įrenginio maitinimo įtampos
(42 V) saugiklis (10 A)
8. Elektros tinklo kabelis
5.2Simboliai
Nuotolinio valdymo
įtaisas (2)
Maitinimas ĮJUNGTAS (4)
Perkaitimas (3)
5.3Suvirinimo ir grįžtamojo kabelio prijungimas
Maitinimo šaltinyje yra du išvadai, teigiamo (+) ir neigiamo (–) poliaus, skirti suvirinimo ir
grįžtamajam kabeliams prijungti.
Prijunkite grįžtamąjį kabelį prie neigiamo maitinimo šaltinio poliaus. Pritvirtinkite grįžtamojo
kabelio kontaktų gnybtą prie apdorojamos detalės ir įsitikinkite, kad tarp apdorojamos detalės
ir maitinimo šaltinio grįžtamojo kabelio išvado yra tinkamas kontaktas.
Naudojant jungiamuosius kabelius rekomenduojama neviršyti nurodytos didžiausios
galimos srovės.
I
maks.
450A (60proc. darbo ciklo metu)
350 A (100proc. darbo ciklo metu)
550 A (60proc. darbo ciklo metu)
430 A (100proc. darbo ciklo metu)
Darbo ciklas
Darbo ciklas – tai laikas, kurį sudaro dešimties minučių intervalas, per kurį galite virinti arba
pjauti esant tam tikrai apkrovai. Darbo ciklas galioja esant 40°C (104°F).
Kabelio skerspjūvio
plotas
70 mm
95 mm
2
2
Kabelio ilgis
2–35 m
(6,6–114,8 pėd.)
2–35 m
(6,6–114,8 pėd.)
5.4Maitinimo šaltinio įjungimas / išjungimas
Įjunkite maitinimo šaltinį pasukdami jungiklį (2) į padėtį „1“. Išjunkite maitinimo šaltinį
pasukdami jungiklį (2) į padėtį „0“. Net kai elektros srovės tiekimas nutraukiamas netinkamai
arba maitinimo šaltinis išjungiamas įprastiniu būdu, suvirinimo duomenys bus išsaugoti, todėl
jais bus galima naudotis kitą kartą paleidus įrenginį.
5.5Aušintuvo valdiklis
Maitinimo šaltinyje yra laiko grandinė, kuri palaiko aušintuvų veikimą 6,5 min. po to, kai
suvirinimas baigiamas, tada įrenginys persijungia į energijos taupymo režimą. Aušintuvai vėl
įsijungia pradėjus virinti. Jei suvirinimo srovė neviršija 150 A, aušintuvai veikia lėčiau, o esant
stipresnei srovei jie veikia visu greičiu.
DĖMESIO!
Aušintuvai gali įsijungti bet kada, kad apsaugotų maitinimo šaltinį nuo perkaitimo.
5.6Šiluminė apsauga
Suvirinimo maitinimo šaltinyje yra šiluminės apsaugos grandinė, kuri įsijungia, jei vidinė
temperatūra tampa per aukšta. Kai tai įvyksta, suvirinimo srovė užblokuojama ir valdymo
skyde pasirodo klaidos kodas. Kai temperatūra nukrenta ir pasiekia normalią darbinę vertę,
šiluminė apsauga automatiškai išsijungia.
5.7VRD (įtampos sumažinimo prietaisas)
VRD funkcija užtikrina, kad neatliekant suvirinimo darbų atviros grandinės įtampa neviršys
35V. Kai VRD funkcija suaktyvinama, įsižiebia VRD LED lemputė. VRD funkciją privalo
įjungti kvalifikuotas priežiūros specialistas, naudodamas ESAT („ESAB Software
Administration Tool“ – techninės priežiūros rinkinį, į kurį įtraukta programinė įranga
parametrams valdyti, programinei įrangai naujinti ir t. t.).
Kai sistema nustato, kad prasidėjo suvirinimas, VRD funkcija blokuojama.
5.8Nuotolinio valdymo įrenginys
Daugiau informacijos apie nuotolinio valdymo įrenginio veikimą žr. valdymo skydo naudojimo
instrukcijoje.
Lanko įtampos padavimas yra itin svarbus siekiant gerų suvirinimo rezultatų. MIG/MAG
suvirinimo metu maitinimo šaltinis paruošiamas vielos padavimo įrenginio lanko įtampai justi .
Šiai funkcijai būtina naudoti ESAB vielos padavimo įrenginio ir ESAB ryšio laidą! Šis lanko
įtampos matavimo būdas kompensuoja į vielos padavimo įrenginį einančio suvirinimo kabelio
įtampos kritimą. Naudojant ESAB degiklį su „TrueArcVoltage“ funkcija, kompensuojamas
įtampos kritimas iki pat kontaktinio antgalio.
ĮSPĖJIMAS!
Nederėtų naudoti išorinių lanko įtampos įvesčių (raudonas ir juodas bananinis
Įtampos kritimui grįžtamajame kabelyje kompensuoti galios šaltinį galima
sukonfigūruoti (įgalioto ESAB specialisto) taip, kad jis naudotų išorinį lanko įtampos
jutiklinį laidą iš apdorojamos detalės.
Suvirinimo įrangos techninei priežiūrai atlikti, remontuoti ar prijungti, gaubtą gali
nuimti tik asmenys, turintys tinkamų žinių apie elektrą (įgalioti darbuotojai).
DĖMESIO!
Gaminiui taikoma gamintojo garantija. Bet kokie bandymai remontuoti
neįgaliotuosiuose techninės priežiūros centruose garantiją panaikina.
PASTABA!
Kad įrenginys veiktų saugiai ir patikimai, svarbu reguliariai atlikti jo priežiūros
darbus.
Informaciją apie aušinimo įrenginį žr. aušinimo įrenginio naudojimo instrukcijoje.
6.1Apžiūra ir valymas
Reguliariai tikrinkite, ar maitinimo šaltinis nėra purvinas.
Maitinimo šaltinį reikia reguliariai nupūsti nedidelio slėgio suslėgtuoju oru. Dirbant užterštoje
aplinkoje tai reikia atlikti dažniau.
Priešingu atveju oro įvadas / išvadas gali užsikišti ir įrenginys perkais. Siekiant to išvengti,
reikia reguliariai valyti oro filtrą. Filtras sudarytas iš didelio ir mažo tinklelių. Įsitikinkite, kad
didysis tinklelis sumontuotas aukščiausioje maitinimo šaltinio dalyje, o mažasis –
tolimiausioje.

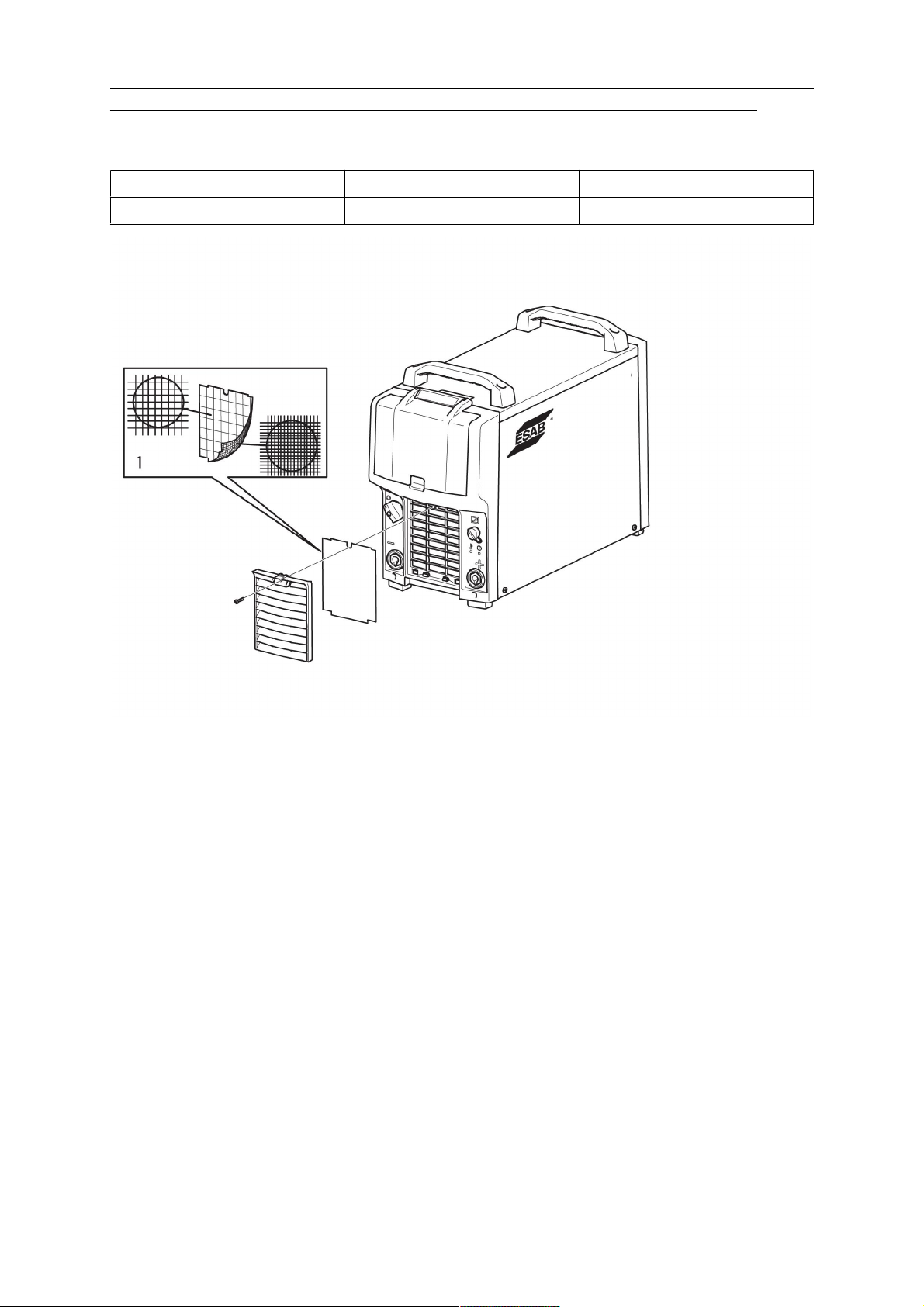

Dulkių filtro keitimas ar valymas:
1.Atlaisvinkite dulkių filtrą, kaip pavaizduota paveikslėlyje.
2.Švariai prapūskite filtrą suslėgtuoju oru (sumažintu slėgiu).
3.Įsitikinkite, kad filtras su smulkiausiu tinkleliu nukreiptas į groteles.
Remontą ir elektros darbus turėtų atlikti ESAB įgaliotas techninės priežiūros
inžinierius. Naudokite tik originalias ESAB atsargines ir susidėvinčias dalis.
„Mig 4004i Pulse“ sukurtas ir išbandytas laikantis tarptautinių ir Europos standartų IEC-/EN60974-1 ir IEC-/EN 60974-10. Priežiūros arba remonto darbus atlikęs priežiūros skyrius
privalo užtikrinti, kad gaminys vėl atitiktų nurodytą standartą.
Atsargines ir susidėvinčias dalis galima užsakyti iš artimiausio ESAB platintojo, žr. esab.com.
Užsakydami detales, nurodykite gaminio tipą, serijos numerį, pavadinimą ir atsarginės
detalės numerį pagal atsarginių detalių sąrašą. Turint šią informaciją, lengviau išsiųsti ir
tinkamai pristatyti reikalingą detalę.
Informacija apie PSF virinimo degiklius pateikiama atskiruose informaciniuose leidiniuose.
Norėdami gauti daugiau informacijos apie priedus, kreipkitės į artimiausią ESAB agentūrą.
