Aristo®

Mig 4004i Pulse

Návod k používání

0463 331 001 CZ 20150108 Valid for: 240-xxx-xxxx

OBSAH

1 BEZPEČNOST......................................................................................................4

2 ÚVOD .................................................................................................................... 7

2.1 Vybavení................................................................................................................7

3 TECHNICKÉ ÚDAJE ............................................................................................ 8

4 INSTALACE ........................................................................................................ 10

4.1 Umístění ..............................................................................................................10

4.2 Pokyny pro zvedání ........................................................................................... 10

4.3 Síťové napájení .................................................................................................. 11

5 OBSLUHA........................................................................................................... 14

5.1 Zapojení a ovládací zařízení..............................................................................15

5.2 Symboly .............................................................................................................. 15

5.3 Připojení svařovacího a zpětného kabelu........................................................15

5.4 Zapínání/vypínání napájecího zdroje ...............................................................15

5.5 Ovládání ventilátorů...........................................................................................16

5.6 Ochrana proti přehřátí .......................................................................................16

5.7 VRD (zařízení ke snížení napětí) .......................................................................16

5.8 Dálkový ovladač .................................................................................................16

5.9 Svařování MIG/MAG a svařování strubičkou svlastní ochranou.................16

6 ÚDRŽBA ............................................................................................................. 17

6.1 Prohlídka a čištění ............................................................................................. 17

6.2 Svařovací hořák ................................................................................................. 17

7 VYHLEDÁVÁNÍ ZÁVAD......................................................................................18

8 OBJEDNÁVÁNÍ NÁHRADNÍCH DÍLŮ ...............................................................19

SCHÉMA.................................................................................................................... 20

OBJEDNACÍ ČÍSLA ..................................................................................................21

SEZNAM NÁHRADNÍCH DÍLŮ .................................................................................22

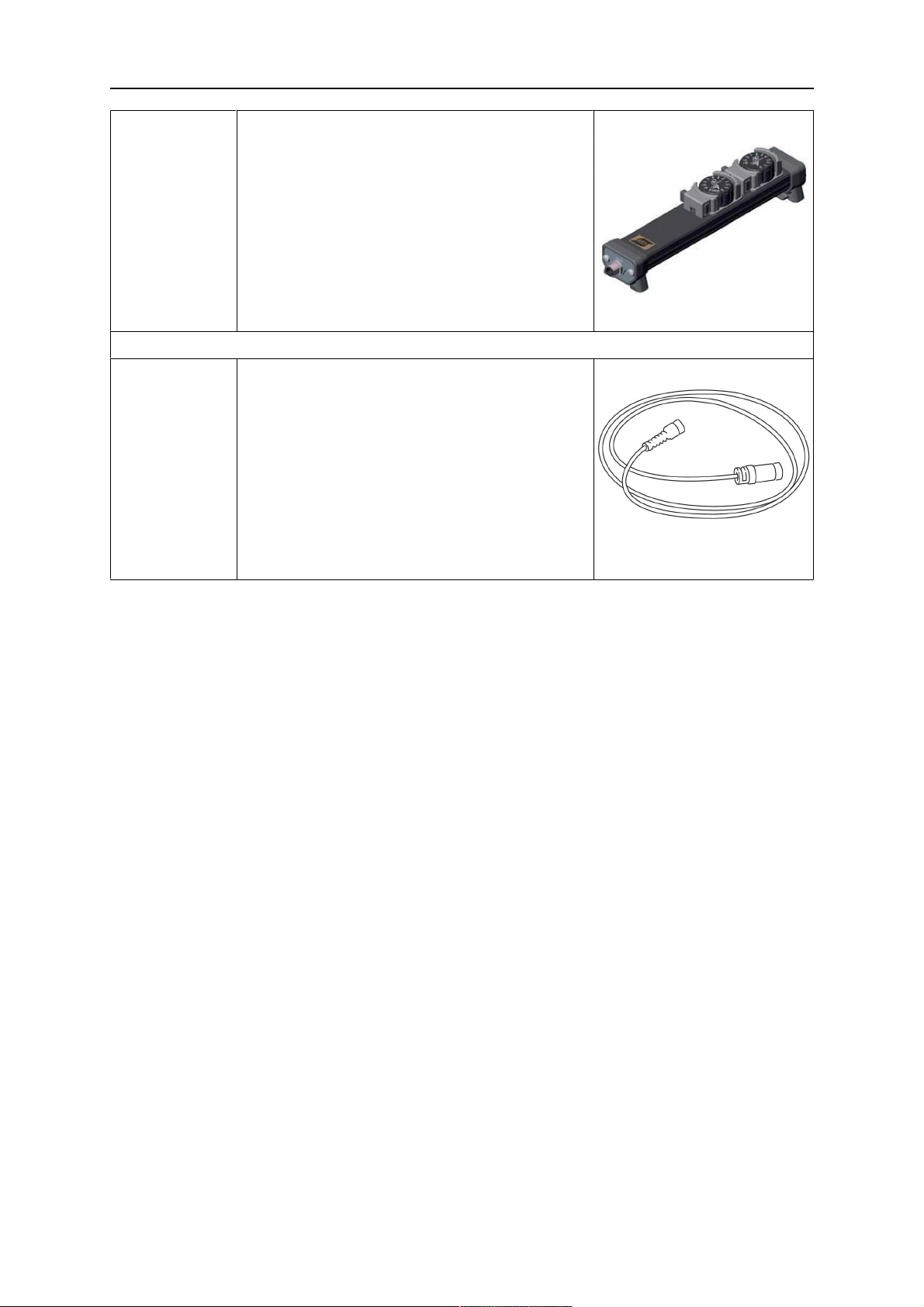

PŘÍSLUŠENSTVÍ.......................................................................................................23

Práva ke změně technických údajů bez upozornění vyhrazena.

0463 331 001 © ESAB AB 2015

1 BEZPEČNOST

Uživatelé zařízení ESAB nesou konečnou odpovědnost za to, že zajistí, aby každý, kdo pracuje stakovým zařízením nebo vjeho blízkosti, dodržoval všechna příslušná bezpečnostní opatření. Bezpečnostní opatření musí vyhovovat požadavkům vztahujícím se na tento typ zařízení. Kromě standardních nařízení, která platí pro dané pracoviště, je nutno dodržovat i níže uvedená doporučení.

Veškeré práce musí provádět kvalifikovaní pracovníci, kteří jsou dobře obeznámeni sobsluhou zařízení. Nesprávná obsluha zařízení může vést knebezpečným situacím, které mohou mít za následek zranění obsluhy a poškození zařízení.

1. Každý, kdo používá toto zařízení, musí být dobře obeznámen s: ○ obsluhou zařízení; ○ umístěním nouzových vypínačů; ○ fungováním zařízení; ○ příslušnými bezpečnostními opatřeními; ○ svařováním a řezáním nebo jiným příslušným použitím vybavení

2. Obsluha zařízení musí zajistit, aby: ○ při spuštění zařízení nebyla vjeho pracovním prostoru žádná neoprávněná osoba ○ nikdo nebyl nechráněný při zapálení oblouku nebo zahájení práce se zařízením

3. Pracoviště musí být: ○ vhodné kdanému účelu; ○ bez průvanu.

4. Osobní ochranné prostředky: ○ Vždy používejte osobní ochranné prostředky, jako jsou ochranné brýle, oděv odolný

proti ohni a ochranné rukavice

○ Nenoste volné doplňky či ozdoby, jako jsou šály, náramky, prsteny atd., které by se

mohly zachytit nebo způsobit popáleniny

5. Obecná bezpečnostní opatření: ○ Přesvědčte se, zda je zpětný vodič bezpečně připojen ○ Práci na vysokonapěťovém zařízení smí provádět pouze kvalifikovaný elektrikář ○ Kdispozici musí být vhodný a jasně označený hasicí přístroj ○ Mazání a údržba zařízení se nesmí provádět za provozu.

VÝSTRAHA!

Nepoužívejte tento zdroj energie k rozmrazování zamrzlého potrubí.

0463 331 001

- 4 -

1 BEZPEČNOST

VÝSTRAHA!

Svařování a řezání obloukem může být nebezpečné pro vás i pro jiné osoby. Při svařování nebo řezání dodržujte bezpečnostní opatření. Požádejte svého zaměstnavatele o bezpečnostní předpisy vycházející zúdajů výrobce o nebezpečných situacích.

ÚRAZ ELEKTRICKÝM PROUDEM – může způsobit smrt

• Zařízení instalujte a uzemněte vsouladu spříslušnými normami.

• Nedotýkejte se elektrických dílů pod napětím nebo elektrod nechráněným

• Izolujte se od země a svařovaného předmětu

• Dbejte na bezpečnou pracovní polohu. VÝPARY A PLYNY – mohou být zdraví nebezpečné

• Kryjte si hlavu před výpary

• Kodstranění výparů a plynů zdosahu vašeho dýchání a zcelého prostoru

OBLOUKOVÉ ZÁŘENÍ – může poranit oči a spálit kůži

povrchem těla, vlhkými rukavicemi či vlhkým oděvem

používejte ventilaci, odsávání u oblouku či obojí

• Chraňte si oči a tělo. Používejte správný ochranný štít, brýle s filtračními skly a ochranný oděv

• Osoby nacházející se vblízkosti chraňte vhodnými štíty nebo clonami

NEBEZPEČÍ POŽÁRU

• Jiskry (prskání) mohou způsobit požár. Proto zajistěte, aby vblízkosti nebyly žádné hořlavé materiály

HLUK – nadměrný hluk může poškodit sluch

• Chraňte si uši. Používejte protihluková sluchátka nebo jinou ochranu sluchu. Chraňte si uši. Používejte protihluková sluchátka nebo jinou ochranu sluchu

• Varujte osoby nacházející se vblízkosti před nebezpečím

FUNKČNÍ PORUCHA – při funkční poruše požádejte o odbornou pomoc.

Před instalací či spuštěním zařízení si přečtěte tento návod kobsluze a snažte se mu porozumět.

CHRAŇTE SEBE I JINÉ!

UPOZORNĚNÍ!

Tento výrobek je určen výhradně ksvařování obloukem.

0463 331 001

UPOZORNĚNÍ!

Před instalací či spuštěním zařízení si přečtěte tento návod kobsluze a snažte se mu porozumět.

- 5 -

1 BEZPEČNOST

UPOZORNĚNÍ!

Zařízení třídy A není určeno kpoužívání vobytných oblastech, vnichž je elektrické napájení zajišťováno veřejnou, nízkonapěťovou rozvodnou sítí. Kvůli rušení šířenému vedením a vyzařováním se mohou vtakových oblastech objevit případné obtíže se zaručením elektromagnetické kompatibility u zařízení třídy A.

POZOR! Elektronická zařízení likvidujte v recyklačním

zařízení!

V souladu s evropskou směrnicí 2012/19/ES o likvidaci elektrických a elektronických zařízení a její implementací podle státních zákonů se musí elektrické zařízení, které dosáhlo konce životnosti, zlikvidovat v recyklačním zařízení.

Jako osoba zodpovědná za zařízení máte povinnost informovat se o schválených sběrných místech.

Chcete-li další informace, obraťte se na nejbližšího prodejce společnosti ESAB.

Společnost ESAB vám může zajistit všechny nutné svářečské ochranné prostředky a přídavná zařízení.

0463 331 001

- 6 -

2 ÚVOD

Mig 4004i Pulse je napájecí zdroj pro svařování MIG/MAG simpulsním proudem.

Tento napájecí zdroj je určen kpoužití spodavačem drátu Feed 3004/4804 sovládacím panelem U6.

Příslušenství společnosti ESAB pro tento produkt naleznete v kapitole PŘÍSLUŠENSTVÍ této příručky.

2.1 Vybavení

Napájecí zdroje se dodávají s:

• 5m zpětným kabelem se zemnící svorkou;

• 5m síťovým kabelem s32A konektorem;

• návodem k obsluze napájecího zdroje pro svařování;

0463 331 001

- 7 -

3 TECHNICKÉ ÚDAJE

Mig 4004i Pulse Síťové napětí 380–440V, +/- 10%, 3~ 50/60Hz Síťové napájení S

Primární proud I

scmin

max.

1,8 MVA

28 A

Příkon bez zátěže 40 W Rozsah nastavení (ss)

MIG/MAG 16 A/15 V – 400 A/34 V MMA 16 A/21 V – 400 A/36 V TIG 4 A/10 V – 400 A/34 V

Přípustná zátěž při MIG/MAG

60 % pracovní cyklus 400 A/34,0 V 100% pracovní cyklus 300 A/29,0 V

Přípustná zátěž při MMA

60 % pracovní cyklus 400 A/36,0 V 100% pracovní cyklus 300 A/32,0 V

Přípustná zátěž při TIG

60 % pracovní cyklus 400 A/26,0 V 100% pracovní cyklus 300 A/22,0 V

Účiník při maximálním proudu 0,94 Účinnost při maximálním proudu 88 % Napětí naprázdno

Funkce VRD neaktivní Funkce VRD aktivní

55V < 35V

Provozní teplota -10až +40°C Přepravní teplota -20až +55°C Konstantní akustický tlak při chodu

< 70dB (A)

naprázdno Rozměry d × š × v 610 × 250 × 445 mm Hmotnost 44,5 kg Třída izolace H Třída krytí IP 23 Třída použití

Funkce VRD je vysvětlena vnávodu kpoužití ovládacího panelu.

Síťové napájení, S

sc min

Minimální zkratový výkon vsíti podle IEC 61000-3-12.

Pracovní cyklus

Pracovní cyklus vymezuje čas, během kterého lze svařovat nebo řezat při určité zátěži, aniž by došlo kpřetížení, jako procento desetiminutového intervalu. Pracovní cyklus platí pro 40 °C / 104 °F

0463 331 001

- 8 -

3 TECHNICKÉ ÚDAJE

Třída krytí

Kód IP určuje třídu krytí, tj. stupeň ochrany před průnikem pevných předmětů nebo vody. Zařízení soznačením IP23 je určeno kpoužití vkrytém prostoru i venku.

Třída použití

Značka vyjadřuje, že tento napájecí zdroj je určen kpoužití vmístech se zvýšeným elektrickým nebezpečím.

0463 331 001

- 9 -

4 INSTALACE

Instalaci musí provádět odborník.

UPOZORNĚNÍ!

Tento výrobek je určen kprůmyslovému použití. Vdomácím prostředí může způsobit rádiové poruchy. Uživatel odpovídá za přijetí vhodných opatření.

4.1 Umístění

Umístěte napájecí zdroj pro svařování tak, aby nic nepřekáželo jeho vstupním a výstupním otvorům pro chladicí vzduch.

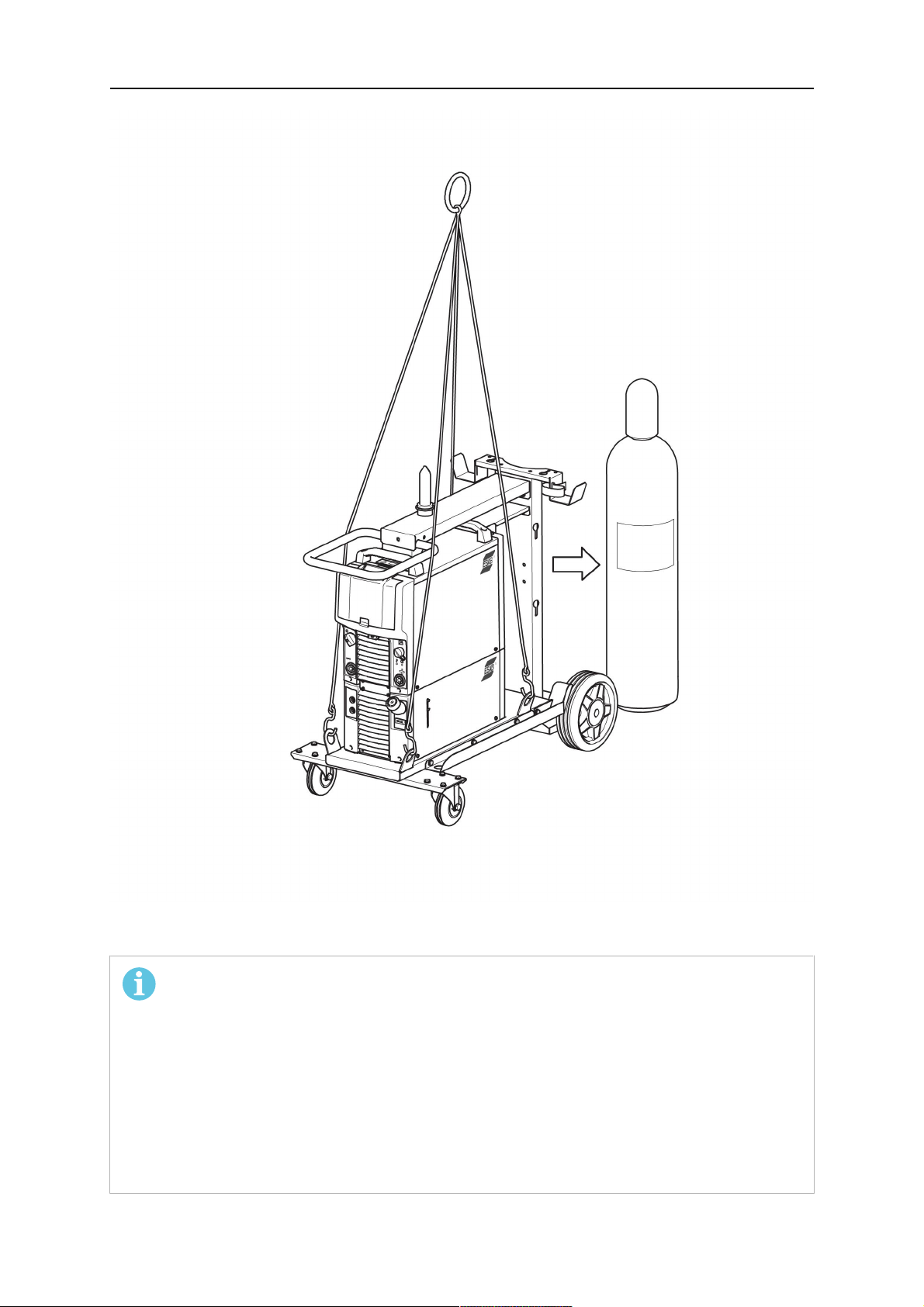

4.2 Pokyny pro zvedání

0463 331 001

- 10 -

4 INSTALACE

4.3 Síťové napájení

POZOR! Požadavky na síťové napájení

Výkonová zařízení mohou vdůsledku odebírání primárního proudu ze síťového rozvodu ovlivňovat kvalitu rozvodné sítě. Proto se mohou na některé typy zařízení (viz technické údaje) vztahovat omezení ohledně zapojení nebo požadavků, týkající se maximální přípustné síťové impedance nebo minimálního napájecího výkonu vmístě rozhraní sveřejnou rozvodnou sítí. Vtakovém případě je instalační technik nebo uživatel odpovědný za to, aby se na základě konzultace sprovozovatelem rozvodné sítě vpřípadě potřeby ujistil, zda lze zařízení připojit.

0463 331 001

- 11 -

4 INSTALACE

POZOR!

Napájecí zdroj lze zapojit tak, aby generoval energii. Chcete-li další informace, obraťte se na autorizovaného servisního pracovníka společnosti ESAB.

Zkontrolujte, zda je jednotka připojena ke správnému síťovému napětí a zda je chráněna správně dimenzovanou pojistkou. Připojení k ochrannému zemnícímu vodiči musí být provedeno v souladu s předpisy.

A. Typový štítek s údaji o připojeném

napájení

Doporučená zatížitelnost pojistek a minimální průřezy vodičů

Mig 4004i Pulse Síťové napětí 380-440V, +/- 10%, 3~50/60Hz Průřez síťového vodiče Fázový proud I

Uin 380V 22 A

eff

Pojistka proti rázovému

4G4mm

25 A

přepětí Pojistka proti rázům

32 A

CMCB

Fázový proud I

Pojistka proti rázovému

Uin 400V 19 A

eff

20 A

přepětí Pojistka proti rázům

32 A

CMCB

Fázový proud I

Pojistka proti rázovému

Uin 440 V 18 A

eff

20 A

přepětí Pojistka proti rázům

32 A

CMCB

0463 331 001

POZOR!

Výše uvedené průřezy síťových kabelů a zatížitelnosti pojistek odpovídají švédským předpisům. Vjiných zemích nemusí vyhovovat: přesvědčte se, zda průřez kabelu a zatížitelnost pojistek odpovídají příslušným státním předpisům.

- 12 -

4 INSTALACE

Pokyny pro zapojení

Napájecí zdroj je od výrobce nastaven na napětí 400 V. Pokud zdroj chcete zapojit do jiného síťového napětí, přesuňte konektor na desce na odpovídající kolík. Viz obrázek výše. Tuto úpravu smějí provádět pouze osoby sodpovídajícími elektrotechnickými znalostmi.

Výměna síťového kabelu

Pokud potřebujete vyměnit síťový kabel, dbejte na správné připojení zemnícího vodiče ke spodní desce. Pořadí podložek, matic a šroubů je znázorněno na obrázku nahoře.

0463 331 001

- 13 -

5 OBSLUHA

Obecná bezpečnostní nastavení týkající se manipulace se zařízením naleznete v kapitole BEZPEČNOST této příručky. Důkladně si ji přečtěte, než začnete zařízení používat!

VÝSTRAHA!

Zařízení zabezpečte – především na nerovném nebo svažitém povrchu.

0463 331 001

POZOR!

Aby se dosáhlo co nejlepšího výsledku svařování MIG s krátkými impulsy, délka svařovacího a zpětného kabelu nesmí překročit 10 m.

- 14 -

5 OBSLUHA

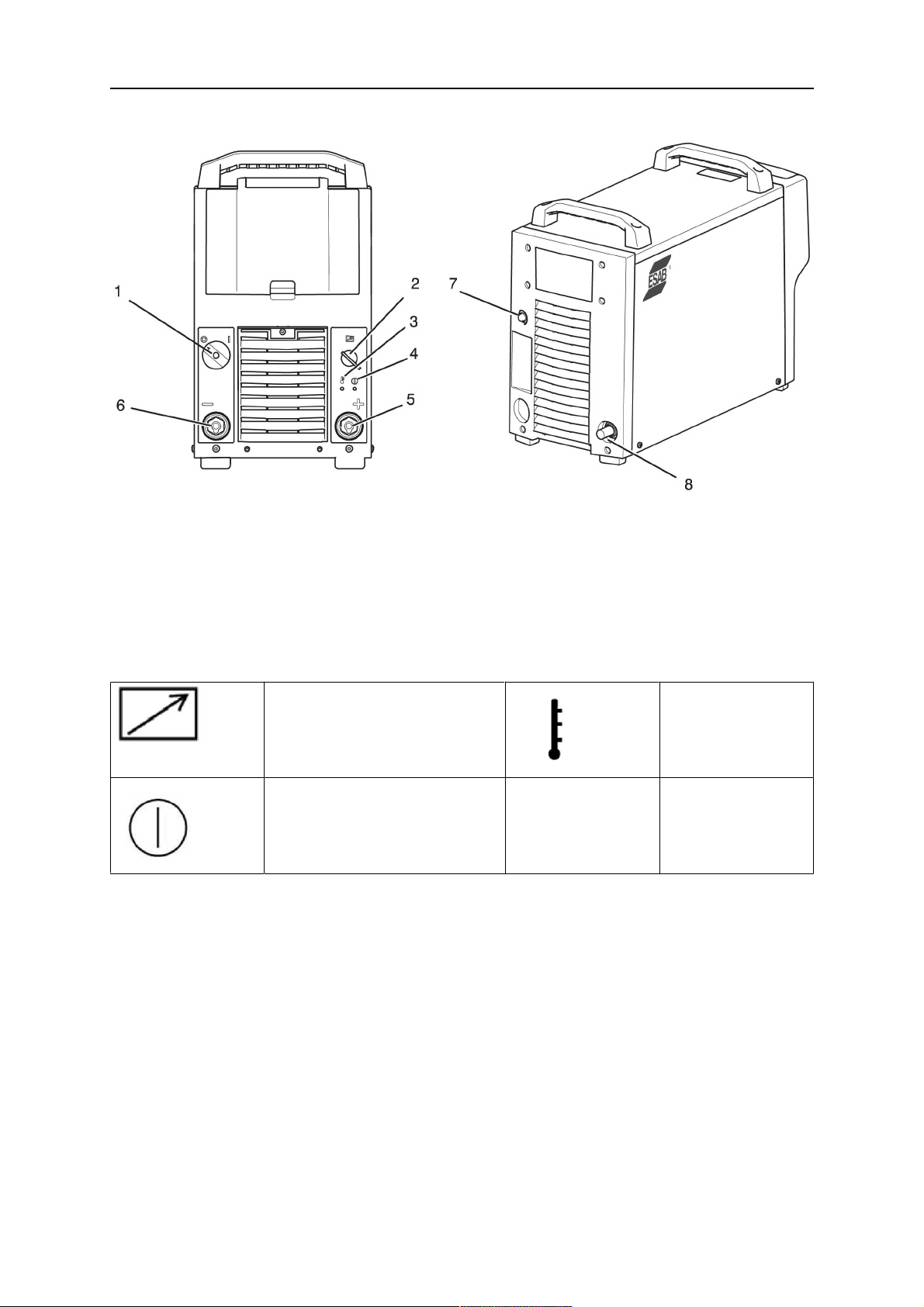

5.1 Zapojení a ovládací zařízení

1. Hlavní síťový vypínač, 0 / 1 5. Přípojka (+): Svařovací kabel

2. Přípojka pro podavač drátu nebo dálkový

ovladač

3. Oranžová kontrolka, přehřátí 7. Pojistka pro napájecí napětí podavače

4. Bílá kontrolka, napájení zapnuto 8. Síťový kabel

6. Přípojka (-): zpětný kabel

drátu 42 V, 10 A

5.2 Symboly

Dálkový ovladač (2) Přehřátí (3)

Zapnuté napájení (4)

5.3 Připojení svařovacího a zpětného kabelu

Napájecí zdroj má dva výstupy, kladnou svorku (+) a zápornou svorku (-) pro připojení svařovacího a zpětného kabelu.

Připojte zpětný kabel k záporné svorce na napájecím zdroji. Připevněte k obrobku kontaktní svorku zpětného kabelu, ujistěte se, že má dobrý kontakt, a zkontrolujte, zda má obrobek dobrý kontakt svýstupem napájecího zdroje pro zpětný kabel.

5.4 Zapínání/vypínání napájecího zdroje

Zapněte napájecí zdroj otočením vypínače (1) do polohy „1“. Vypněte napájecí zdroj otočením vypínače (1) do polohy „0“. Údaje o svařování budou uloženy bez ohledu na to, zda dojde k nestandardnímu přerušení síťového napájení, nebo zda je napájecí zdroj normálně vypnut, takže jsou kdispozici při dalším zapnutí jednotky.

0463 331 001

- 15 -

5 OBSLUHA

5.5 Ovládání ventilátorů

Napájecí zdroj má časový obvod, který udržuje ventilátory v chodu 6,5 min po zastavení svařování; potom se jednotka přepne do úsporného režimu. Při zahájení svařování se ventilátory znovu spustí. Při svařovacích proudech do 200 A běží ventilátory nižší rychlostí a při vyšších proudech plnou rychlostí.

5.6 Ochrana proti přehřátí

Napájecí zdroj pro svařování má obvod na ochranu proti přehřátí, který se aktivuje v případě, že se příliš zvýší vnitřní teplota. Když ktomu dojde, svařovací proud se přeruší a na ovládacím panelu podavače drátu se zobrazí chybový kód. Když teplota klesne, ochrana proti přehřátí se automaticky nastaví do výchozího stavu.

5.7 VRD (zařízení ke snížení napětí)

Funkce VRD zaručuje, že když se nesvařuje, napětí naprázdno nepřekročí 35 V. Je signalizována rozsvícením indikátoru LED VRD na ovládacím panelu podavače drátu.

Když systém zjistí, že bylo zahájeno svařování, zablokuje funkci VRD.

5.8 Dálkový ovladač

Více informací o dálkovém ovladači najdete vnávodu kpoužití ovládacího panelu.

5.9 Svařování MIG/MAG a svařování strubičkou svlastní

ochranou

Oblouk nepřetržitě taví podávaný drát. Svarová lázeň je chráněna ochranným plynem. Napájecí zdroj pro svařování MIG/MAG a svařování s trubičkou s vlastní ochranou je doplněn o:

• podavač drátu;

• propojovací kabel mezi napájecím zdrojem a podavačem drátu;

• láhev s ochranným plynem.

0463 331 001

- 16 -

6 ÚDRŽBA

POZOR!

Pravidelná údržba je důležitá pro bezpečný a spolehlivý provoz.

Bezpečnostní štítky smějí odstraňovat a servis, údržbu a opravy provádět pouze osoby sodpovídajícími elektrotechnickými znalostmi (oprávnění pracovníci).

UPOZORNĚNÍ!

Všechny záruky dodavatele ztrácejí platnost, pokud se zákazník v průběhu záruční doby pokusí sám opravit jakékoli chyby produktu.

6.1 Prohlídka a čištění

Pravidelně kontrolujte, zda napájecí zdroj není znečištěn. Napájecí zdroj se musí pravidelně profukovat stlačeným vzduchem při sníženém tlaku. Ve

znečištěném prostředí je nutné častější profukování. Jinak by se mohl ucpat vstup či výstup vzduchu, což by vedlo k přehřátí. Aby k tomu

nedošlo, je nutno pravidelně čistit vzduchový filtr.

Výměna a čištění prachového filtru:

1. Uvolněte prachový filtr podle obrázku.

2. Profoukněte filtr stlačeným vzduchem (se sníženým tlakem).

3. Nasaďte filtr jemnější síťkou proti mřížce.

4. Nainstalujte filtr zpět.

6.2 Svařovací hořák

K zajištění bezproblémového svařování se musí součásti podléhající opotřebení pravidelně čistit a měnit.

0463 331 001

- 17 -

7 VYHLEDÁVÁNÍ ZÁVAD

Než si vyžádáte pomoc autorizovaného servisního technika, proveďte tyto doporučené kontroly.

Druh závady Zákrok

Žádný oblouk. • Zkontrolujte, zda je zapnutý síťový

vypínač.

• Zkontrolujte správnost připojení kabelu svařovacího proudu a zpětného kabelu.

• Zkontrolujte, zda je nastavena správná hodnota proudu.

Během svařování došlo k přerušení svařovacího proudu.

• Zkontrolujte, zda se neaktivovala ochrana proti tepelnému přetížení (signalizováno oranžovou kontrolkou na přední straně).

• Zkontrolujte pojistky síťového napájení.

Časté spínání ochrany proti tepelnému přetížení

• Zkontrolujte, zda se neucpaly vzduchové filtry.

• Ujistěte se, zda nedošlo kpřekročení předepsaných hodnot napájecího zdroje (tj. zda zařízení není přetíženo).

Nízký svařovací výkon. • Zkontrolujte správnost připojení kabelu

svařovacího proudu a zpětného kabelu.

• Zkontrolujte, zda je nastavena správná hodnota proudu.

• Zkontrolujte, zda jsou použity správné svařovací dráty.

• Zkontrolujte pojistky síťového napájení.

0463 331 001

- 18 -

8 OBJEDNÁVÁNÍ NÁHRADNÍCH DÍLŮ

UPOZORNĚNÍ!

Opravy a elektrické práce musí provádět autorizovaný servisní technik ESAB. Používejte pouze originální náhradní díly ESAB.

Zařízení Mig 4004i Pulse je navrženo a testováno v souladu smezinárodními a evropskými normami IEC-/EN 60974-1 a IEC-/EN 60974-10. Servisní služba, která provedla servis nebo opravu, musí zajistit, aby výrobek stále vyhovoval uvedené normě.

Náhradní díly si můžete objednat u nejbližšího prodejce společnosti ESAB, viz zadní strana obalu tohoto dokumentu. Při objednávání uveďte typ výrobku, sériové číslo, označení a číslo náhradního dílu podle seznamu náhradních dílů. To usnadní expedici a zajistí správnost dodávky.

0463 331 001

- 19 -

SCHÉMA

0463 331 001

- 20 -

OBJEDNACÍ ČÍSLA

Ordering number Denomination Type Note

0465 152 881 Welding power source Aristo® Mig 4004i Pulse 0459 839 071 Spare parts list

Návody k použití v jiných jazycích si můžete stáhnout z Internetu: www.esab.com.

0463 331 001

- 21 -

SEZNAM NÁHRADNÍCH DÍLŮ

Item Ordering no. Denomination

1 0462 197 001 Dust filter

0463 331 001

- 22 -

PŘÍSLUŠENSTVÍ

0462 151 880 0459 839 039

Trolley Spare parts list for trolley

0460 946 880 Stabilizer kit for counter balance (1)

0463 125 880 Trolley bracket

option when no cooling unit is assembled

 

0458 705 880 0458 705 882

0460 526 886 0460 526 887 0460 526 896 0460 526 897 0460 526 889 0460 526 899 0460 526 987 0460 526 996 0460 526 997 0460 526 989

Counter balance device (includes mast and counter balance)

for 300 mm bobbin for 440 mm bobbin

Feed 3004 U6 Feed 3004 MA23 Feed 3004 U6, with water Feed 3004 MA23, with water Feed 3004 MA24 Feed 3004 MA24 Feed 4804 MA23 Feed 4804 U6, with water Feed 4804 MA23, with water Feed 4804 MA24

0460 526 999

0463 331 001

Feed 4804 MA24, with water

- 23 -

PŘÍSLUŠENSTVÍ

0462 300 880 Cooling unit COOL 1

Connection set, 70 mm210 pole cable plug - 10 pole cable socket

0459 528 780 0459 528 781 0459 528 782 0459 528 783 0459 528 784 0459 528 785

1.7 m 5 m 10 m 15 m 25 m 35 m

Connection set water, 70 mm210 pole cable plug - 10 pole cable socket

0459 528 790 0459 528 791 0459 528 792 0459 528 793 0459 528 794 0459 528 795

1.7 m 5 m 10 m 15 m 25 m 35 m

Remote controls

0459 491 880 Remote control unit MTA1 CAN

MIG/MAG: wire feed speed and voltage MMA: current and arc force TIG: current, pulse and background current

0459 491 883 Remote control unit AT1 CAN

MMA and TIG: current

0463 331 001

- 24 -

PŘÍSLUŠENSTVÍ

0459 491 884 Remote control unit AT1 CF CAN

MMA and TIG: rough and fine setting of current

Remote control cable 10 pole - 4 pole

0459 960 880 0459 960 881 0459 960 882

5 m 10 m 25 m

Information on PSF welding torches can be found in separate brochures. For more information of the accessories contact the nearest ESAB agency.

0463 331 001

- 25 -

ESAB subsidiaries and representative offices

Europe

AUSTRIA

ESAB Ges.m.b.H Vienna-Liesing Tel: +43 1 888 25 11 Fax: +43 1 888 25 11 85

BELGIUM

S.A. ESAB N.V. Heist-op-den-Berg Tel: +32 15 25 79 30 Fax: +32 15 25 79 44

BULGARIA

ESAB Kft Representative Office Sofia Tel: +359 2 974 42 88 Fax: +359 2 974 42 88

THE CZECH REPUBLIC

ESAB VAMBERK s.r.o. Vamberk Tel: +420 2 819 40 885 Fax: +420 2 819 40 120

DENMARK

Aktieselskabet ESAB Herlev Tel: +45 36 30 01 11 Fax: +45 36 30 40 03

FINLAND

ESAB Oy Helsinki Tel: +358 9 547 761 Fax: +358 9 547 77 71

GREAT BRITAIN

ESAB Group (UK) Ltd Waltham Cross Tel: +44 1992 76 85 15 Fax: +44 1992 71 58 03

ESAB Automation Ltd Andover Tel: +44 1264 33 22 33 Fax: +44 1264 33 20 74

FRANCE

ESAB France S.A. Cergy Pontoise Tel: +33 1 30 75 55 00 Fax: +33 1 30 75 55 24

GERMANY

ESAB GmbH Solingen Tel: +49 212 298 0 Fax: +49 212 298 218

HUNGARY

ESAB Kft Budapest Tel: +36 1 20 44 182 Fax: +36 1 20 44 186

ITALY

ESAB Saldatura S.p.A. Bareggio (Mi) Tel: +39 02 97 96 8.1 Fax: +39 02 97 96 87 01

THE NETHERLANDS

ESAB Nederland B.V. Amersfoort Tel: +31 33 422 35 55 Fax: +31 33 422 35 44

NORWAY

AS ESAB Larvik Tel: +47 33 12 10 00 Fax: +47 33 11 52 03

POLAND

ESAB Sp.zo.o. Katowice Tel: +48 32 351 11 00 Fax: +48 32 351 11 20

PORTUGAL

ESAB Lda Lisbon Tel: +351 8 310 960 Fax: +351 1 859 1277

ROMANIA

ESAB Romania Trading SRL Bucharest Tel: +40 316 900 600 Fax: +40 316 900 601

RUSSIA

LLC ESAB Moscow Tel: +7 (495) 663 20 08 Fax: +7 (495) 663 20 09

SLOVAKIA

ESAB Slovakia s.r.o. Bratislava Tel: +421 7 44 88 24 26 Fax: +421 7 44 88 87 41

SPAIN

ESAB Ibérica S.A. Alcalá de Henares (MADRID) Tel: +34 91 878 3600 Fax: +34 91 802 3461

SWEDEN

ESAB Sverige AB Gothenburg Tel: +46 31 50 95 00 Fax: +46 31 50 92 22

ESAB International AB Gothenburg Tel: +46 31 50 90 00 Fax: +46 31 50 93 60

SWITZERLAND

ESAB AG Dietikon Tel: +41 1 741 25 25 Fax: +41 1 740 30 55

UKRAINE

ESAB Ukraine LLC Kiev Tel: +38 (044) 501 23 24 Fax: +38 (044) 575 21 88

North and South America

ARGENTINA

CONARCO Buenos Aires Tel: +54 11 4 753 4039 Fax: +54 11 4 753 6313

BRAZIL

ESAB S.A. Contagem-MG Tel: +55 31 2191 4333 Fax: +55 31 2191 4440

CANADA

ESAB Group Canada Inc. Missisauga, Ontario Tel: +1 905 670 02 20 Fax: +1 905 670 48 79

MEXICO

ESAB Mexico S.A. Monterrey Tel: +52 8 350 5959 Fax: +52 8 350 7554

USA

ESAB Welding & Cutting Products Florence, SC Tel: +1 843 669 44 11 Fax: +1 843 664 57 48

Asia/Pacific

AUSTRALIA

ESAB South Pacific Archerfield BC QLD 4108 Tel: +61 1300 372 228 Fax: +61 7 3711 2328

CHINA

Shanghai ESAB A/P Shanghai Tel: +86 21 2326 3000 Fax: +86 21 6566 6622

INDIA

ESAB India Ltd Calcutta Tel: +91 33 478 45 17 Fax: +91 33 468 18 80

INDONESIA

P.T. ESABindo Pratama Jakarta Tel: +62 21 460 0188 Fax: +62 21 461 2929

JAPAN

ESAB Japan Tokyo Tel: +81 45 670 7073 Fax: +81 45 670 7001

MALAYSIA

ESAB (Malaysia) Snd Bhd USJ Tel: +603 8023 7835 Fax: +603 8023 0225

SINGAPORE

ESAB Asia/Pacific Pte Ltd Singapore Tel: +65 6861 43 22 Fax: +65 6861 31 95

SOUTH KOREA

ESAB SeAH Corporation Kyungnam Tel: +82 55 269 8170 Fax: +82 55 289 8864

UNITED ARAB EMIRATES

ESAB Middle East FZE Dubai Tel: +971 4 887 21 11 Fax: +971 4 887 22 63

Africa

EGYPT

ESAB Egypt Dokki-Cairo Tel: +20 2 390 96 69 Fax: +20 2 393 32 13

SOUTH AFRICA

ESAB Africa Welding & Cutting Ltd Durbanvill 7570 - Cape Town Tel: +27 (0)21 975 8924

Distributors

For addresses and phone numbers to our distributors in other countries, please visit our home page

www.esab.com

ESAB Mig 4004i Pulse Instruction manual [cs]

Specifications and Main Features

Frequently Asked Questions

User Manual

OBSAH

1 BEZPEČNOST

2 ÚVOD

2.1 Vybavení

3 TECHNICKÉ ÚDAJE

4 INSTALACE

4.1 Umístění

4.2 Pokyny pro zvedání

4.3 Síťové napájení

5 OBSLUHA

5.1 Zapojení a ovládací zařízení

5.2 Symboly

5.3 Připojení svařovacího a zpětného kabelu

5.4 Zapínání/vypínání napájecího zdroje

5.5 Ovládání ventilátorů

5.6 Ochrana proti přehřátí

5.7 VRD (zařízení ke snížení napětí)

5.8 Dálkový ovladač

6 ÚDRŽBA

6.1 Prohlídka a čištění

6.2 Svařovací hořák

7 VYHLEDÁVÁNÍ ZÁVAD

8 OBJEDNÁVÁNÍ NÁHRADNÍCH DÍLŮ

SCHÉMA

OBJEDNACÍ ČÍSLA

SEZNAM NÁHRADNÍCH DÍLŮ

PŘÍSLUŠENSTVÍ
