Aristo®

Mig 4004i Pulse

380–460V

Bruksanvisning

0463 431 301 SE 20220103

Valid for: serial no. 551, 704-xxx-xxxx

INNEHÅLLSFÖRTECKNING

SÄKERHET

1.1 Användning av symboler

1.2 Säkerhetsåtgärder

INLEDNING

2.1 Utrustning

TEKNISKA DATA

INSTALLATION

4.1 Placering

4.2 Lyftanvisning

4.3 Nätmatning

DRIFT OCH HANDHAVANDE

5.1 Anslutningar och manöverorgan

5.2 Symboler

5.3 Anslutning av svets- och återledarkabel

5.4 Till- och frånslagning av strömkällan

5.5 Fläktstyrning

5.6 Värmeskydd

5.7 VRD (Spänningsbegränsning)

5.8 Fjärrdon

5.9 Bågspänningsfeedback

..................................................................................................

.......................................................................

..................................................................................

..................................................................................................

...............................................................................................

.........................................................................................

............................................................................................

.................................................................................................

..........................................................................................

..............................................................................................

.....................................................................

.................................................................................................

...........................................................................................

............................................................................................

...................................................................................................

.........................................................................

..........................................................

.............................................

...................................................

...............................................................

4 4

11 11 11

16 16 16 17 17 17 17 17 18

UNDERHÅLL

6.1 Inspektion och rengöring

FELSÖKNING

RESERVDELSBESTÄLLNING

SCHEMA

..............................................................................................................

...............................................................................................

..............................................................................................

BESTÄLLNINGSNUMMER SLITDELAR TILLBEHÖR

.........................................................................................................

......................................................................

....................................................................

.................................................................................

21 22 23 24 25

Vi förbehåller oss rätten till ändringar utan föregående meddelande.

0463 431 301 © ESAB AB 2022

1 SÄKERHET

1.1 Användning av symboler

Genomgående i handboken: Betyder Obs! Var uppmärksam!

VARNING! Innebär fara som, om den inte undviks, omedelbart leder till allvarliga

personskador eller dödsfall.

VARNING! Innebär potentiell fara som kan resultera i personskada eller dödsfall.

OBSERVERA! Innebär fara som kan leda till mindre allvarlig personskada.

VARNING!

Innan användning, läs och förstå denna bruksanvisning och följ alla etiketter, arbetsgivarens säkerhetsrutiner och säkerhetsdatablad (SDS).

1.2 Säkerhetsåtgärder

Det är användaren av ESAB-utrustning som bär yttersta ansvaret för att alla som arbetar med eller intill utrustningen vidtar alla tillämpliga säkerhetsåtgärder. Säkerhetsåtgärderna måste uppfylla de krav som gäller för denna typ av utrustning. Utöver standardbestämmelserna för en svetsplats ska rekommendationerna nedan följas.

Allt arbete ska utföras av utbildad personal som är väl insatt i utrustningens handhavande. Felaktig användning av utrustningen kan leda till risksituationer som kan resultera i personskada eller skador på utrustningen.

1. Var och en som använder utrustningen måste känna till: ○ dess handhavande ○ nödstoppens placering ○ dess funktion ○ tillämpliga säkerhetsåtgärder ○ korrekt förfarande vid svetsning och skärning samt vid användning av eventuella

andra funktioner hos utrustningen.

2. Operatören ska se till att: ○ inga obehöriga personer befinner sig inom utrustningens arbetsområde då den

startas

○ ingen är oskyddad när bågen tänds eller arbete startas med utrustningen

3. Arbetsplatsen ska: ○ vara lämplig för ändamålet ○ vara fri från drag.

0463 431 301

- 4 -

1 SÄKERHET

4. Personlig skyddsutrustning ○ Använd alltid rekommenderad personlig skyddsutrustning, så som

skyddsglasögon, flamsäkra kläder och skyddshandskar.

○ Bär inte löst sittande persedlar, så som halsdukar, skärp och ringar, eftersom

sådana kan fastna och orsaka brännskador.

5. Allmänna försiktighetsåtgärder ○ Se till att återledarkabeln är ordentligt ansluten. ○ Arbete på högspänningsutrustning får endast utföras av behörig elektriker. ○ Nödvändig eldsläckningsutrustning skall finnas lätt tillgänglig på väl anvisad

plats

○ Smörjning och underhåll av svetsutrustningen får inte utföras under drift.

VARNING!

Bågsvetsning och bågskärning kan orsaka personskada. Vidta alltid säkerhetsåtgärder vid svetsning och skärning.

ELEKTRISK STÖT – Kan döda

• Installera och jorda utrustningen enligt handboken.

• Rör ej strömförande delar eller elektroder med bara händer eller med våt skyddsutrustning.

• Isolera dig från arbetet och marken.

• Se till att din arbetsställning är säker

ELEKTRISKA OCH MAGNETISKA FÄLT – Kan vara hälsoskadliga

• Svetsare med pacemaker bör rådfråga sin läkare innan svetsning genomförs. EMF kan störa vissa pacemakers.

• Exponering för EMF kan ha andra effekter på hälsan som ännu är okända.

• Svetsare bör använda följande metoder för att minimera exponering för EMF:

○ Dra elektrod- och arbetskabeln på samma sida av kroppen. Fixera

dem med tejp om möjligt. Placera inte din kropp mellan svetspistolen och kablar. Snurra aldrig svetspistolen eller kablar runt din kropp. Håll svetsströmkälla och kablar så långt bort från kroppen som möjligt.

○ Anslut arbetskabeln till arbetsstycket så nära det område som skall

svetsas som möjligt.

RÖK OCH GASER – Kan vara hälsoskadliga

• Undvik att ha huvudet i svetsröken.

• Använd ventilation, utsug vid bågen eller båda delarna för att föra bort ångor och gaser från din andningszon och det allmänna området.

LJUSBÅGAR – Kan skada ögonen och ge brännskador på huden

• Skydda ögonen och kroppen. Använd alltid korrekt svetsskärm med skyddsglas av rätt filtreringsgrad och bär alltid skyddskläder.

• Skydda omkringstående personer med hjälp av lämpliga skärmar eller draperier.

0463 431 301

BULLER – Kan ge hörselskador

Skydda öronen. Använd hörselkåpor eller annat lämpligt hörselskydd.

- 5 -

1 SÄKERHET

RÖRLIGA DELAR – Kan orsaka skador

• Håll alla dörrar, paneler och luckor stängda och se till att de sitter på plats ordentligt. Endast kvalificerade personer bör vid behov ta bort kåpor för underhåll och felsökning. Sätt tillbaka paneler eller luckor och stänga dörrar när servicen är klar och innan motorn startas.

• Stäng av motorn innan du installerar eller ansluter enheten.

• Håll händer, hår, lössittande kläder och verktyg borta från rörliga delar.

BRANDFARA

• Gnistor (”svetsloppor”) kan orsaka brand. Verifiera att det inte finns några brännbara material i närheten.

• Använd inte på slutna behållare.

HET YTA - delar kan orsaka brännskador

• Vidrör inte delar med bara händer.

• Låt utrustningen svalna av innan du arbetar med den.

• Använd lämpliga verktyg och/eller isolerade svetshandskar när du hanterar heta delar för att undvika brännskador.

DRIFTSTÖRNING – Tillkalla experthjälp i händelse av driftstörning. SKYDDA DIG SJÄLV OCH ANDRA!

OBSERVERA!

Denna produkt är avsedd endast för bågsvetsning.

VARNING!

Använd inte strömkällan för att tina frusna rör.

OBSERVERA!

Utrustning klass A är inte avsedd för användning i bostadsområden där elförsörjningen sker via det publika lågspänningsdistributionsnätet. På grund av såväl ledningsburna som utstrålade störningar kan det i sådana områden vara problematiskt att uppnå elektromagnetisk kompatibilitet för utrustning klass A.

0463 431 301

- 6 -

1 SÄKERHET

OBSERVERA! Lämna in elektroniska utrustningar till

återvinningsanläggning!

Enligt direktiv 2012/19/EG om avfallshantering av elektrisk och elektronisk utrustning och dess genomförande i enlighet med nationell lag, ska elektrisk och elektronisk utrustning som nått slutet av sin livslängd samlas in separat och lämnas till återvinningsanläggning.

Det åvilar den som äger och/eller ansvarar för utrustningen att hålla sig informerad om vilka återvinningsanläggningar som är godkända.

För mer information, kontakta närmaste ESAB-återförsäljare.

ESAB har ett sortiment av tillbehör för svetsning och personlig skyddsutrustning till salu. Kontakta din ESAB-återförsäljare eller besök vår webbplats för beställningsinformation.

0463 431 301

- 7 -

2 INLEDNING

Strömkällan Mig 4004i Pulse WeldCloud™ kombinerad med U6, U82eller MA25 Pulse ger ett komplett multiprocesspaket som stöder MMA, TIG, MIG/MAG och puls-MIG.

Strömkällorna är avsedda för användning med trådmatningsenheten Feed 3004/4804 eller YardFeed 2000 och kylaggregat COOL 1. Mer information om matarenheterna och kylenheten finns i användarhandböckerna.

ESAB:s tillbehör till produkten återfinns i kapitlet ”TILLBEHÖR” i denna handbok.

2.1 Utrustning

Strömkällan levereras med:

• 5 m återledarkabel med kontaktklämma

• bruksanvisning för svetsströmkällan

0463 431 301

- 8 -

3 TEKNISKA DATA

Mig 4004i Pulse Nätspänning 380–460V, ±10%, 3~ 50/60Hz Nätmatning S

Primärström I

scmin

max

5,8MVA

28 A

Tomgångseffekt 57 W Inställningsområde (likström)

MIG/MAG 16A/14,8V – 400A/34V MMA 16A/20,6 V – 400A/36 V TIG 4 A/10,2 V – 400A/26 V

Tillåten belastning vid MIG/MAG

60% intermittensfaktor 400A/34,0V intermittensfaktor 100% 300 A/29,0 V

Tillåten belastning vid MMA

60% intermittensfaktor 400A/36,0 V intermittensfaktor 100% 300 A/32,0 V

Tillåten belastning vid TIG

60% intermittensfaktor 400A/26,0 V intermittensfaktor 100% 300 A/22,0 V

Effektfaktor vid maxström 0,95 Verkningsgrad vid maxström 89,5 % Tomgångsspänning 55 V Arbetstemperatur -10 till 40°C (14till104°F) Transporttemperatur -20 till 55°C Konstant ljudtryck vid tomgång <70dB (A) Mått l × b × h 613×257×445mm Vikt 48 kg (106 lb) Isolationsklass H Inkapslingsklass IP23 Användningsklass

Nätmatning S

sc min

Elnätets lägsta kortslutningseffekt enligt IEC 61000-3-12.

Intermittensfaktor

Intermittensfaktorn anger den andel, vanligen i procent, av en tiominutersperiod, under vilken man kan svetsa med en viss belastning. Intermittensfaktorn gäller vid 40°C eller lägre.

Inkapslingsklass IP-koden anger kapslingsklass, d.v.s. graden av skydd mot inträngning av fasta föremål eller

vatten.

Utrustning märkt IP 23 är avsedd för inom- och utomhusbruk.

0463 431 301

- 9 -

3 TEKNISKA DATA

Användningsklass

Symbolen innebär att strömkällan är avsedd för användning i utrymmen med förhöjd elfara.

0463 431 301

- 10 -

4 INSTALLATION

Installationen ska utföras av professionell installatör.

OBSERVERA!

Denna produkt är avsedd för industriell användning. I hem- och kontorsmiljö kan denna produkt orsaka radiostörningar. Det åvilar användaren att vidta erforderliga skyddsåtgärder mot sådana störningar.

4.1 Placering

Placera svetsströmkällan så att kylluftens in-och utlopp förblir fria.

4.2 Lyftanvisning

4.3 Nätmatning

OBSERVERA! Nätmatningskrav

Utrustningen uppfyller IEC 61000-3-12 under förutsättning att kortslutningseffekten är större än eller lika med S

det publika eldistributionsnätet. Den som installerar och/eller använder utrustningen måste, om så behövs genom konsultation av elnätsoperatören, kontrollera att utrustningen ansluts endast till elnät med kortslutningseffekt större än eller lika med S

OBSERVERA!

Strömkällan kan drivas från en generator. För mer information, kontakta ESAB auktoriserad servicepersonal.

0463 431 301

. Se tekniska data i kapitlet TEKNISKA DATA.

scmin.

vid anslutningspunkten mellan användarens elnät och

scmin.

- 11 -

4 INSTALLATION

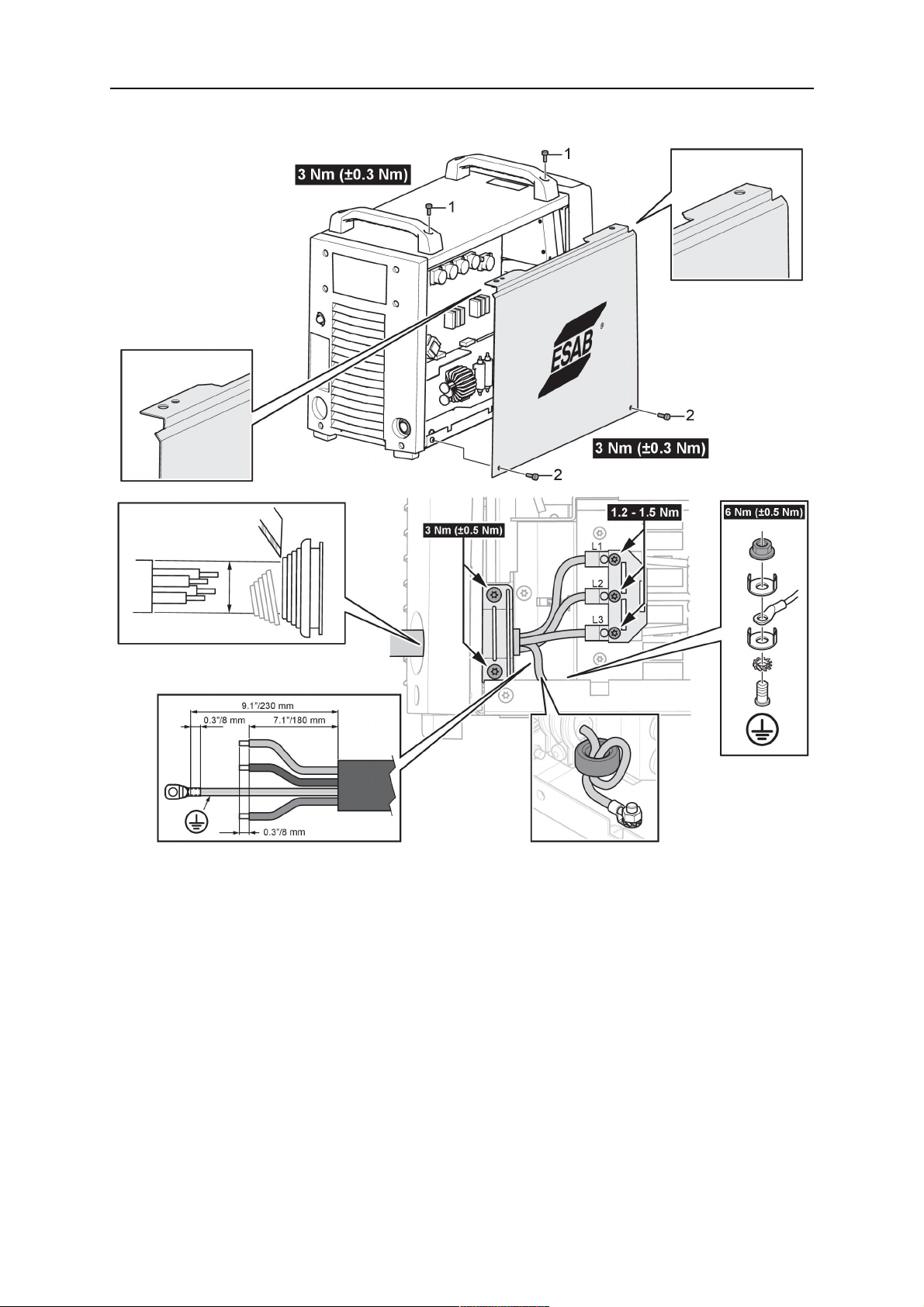

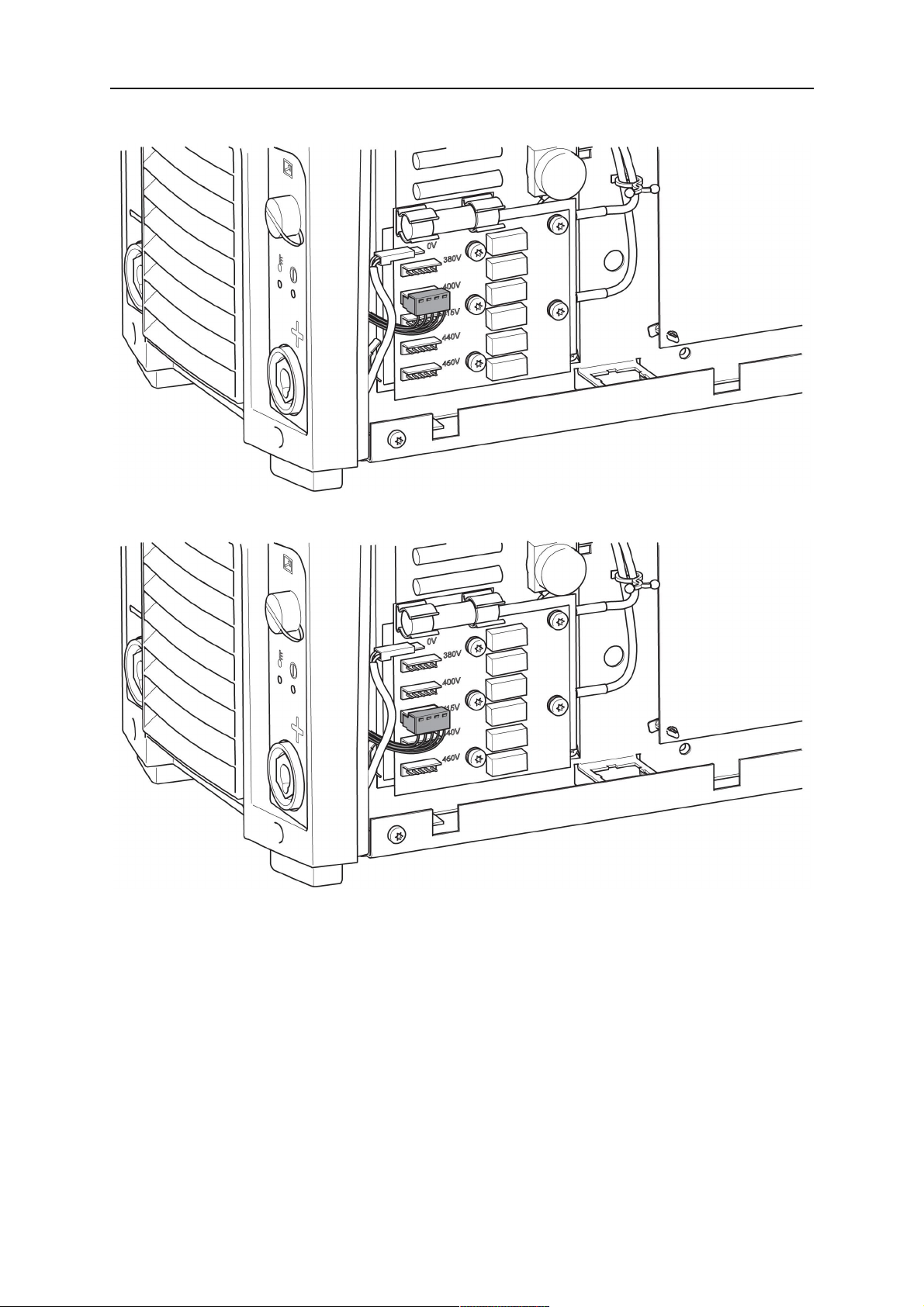

Kontrollera att svetsströmkällan ansluts till rätt nätspänning och att rätt säkringsstorlek används. Skyddsjorda enligt gällande föreskrifter.

A. Märkskylt med anslutningsdata

Rekommenderad säkringsstorlek och minsta kabelarea

Mig 4004i Pulse Nätspänning 380-460 V, +/- 10%, 3~50/60Hz Nätkabelarea

4G4mm

Fasström I

effUin

380V 20 A
