ESAB Mig 4004i Pulse Instruction manual [fi]

Download

Aristo®

Mig 4004i Pulse

Käyttöohjeet

0463 331 001 FI 20150108 Valid for: 240-xxx-xxxx

SISÄLLYSLUETTELO

1 TURVALLISUUS ................................................................................................... 4

2 JOHDANTO .......................................................................................................... 7

2.1 Varustus................................................................................................................7

3 TEKNISET TIEDOT .............................................................................................. 8

4 ASENNUS........................................................................................................... 10

4.1 Sijoitus ................................................................................................................ 10

4.2 Nosto-ohjeet ....................................................................................................... 10

4.3 Syöttöjännite ...................................................................................................... 11

5 KÄYTTÖ..............................................................................................................14

5.1 Liitännät ja hallintalaitteet ................................................................................. 15

5.2 Symbolit .............................................................................................................. 15

5.3 Hitsaus- ja maadoituskaapelien liittäminen.....................................................15

5.4 Virtalähteen kytkeminen käyttöön / pois käytöstä..........................................15

5.5 Puhaltimen ohjaus .............................................................................................16

5.6 Ylikuumenemissuojaus ..................................................................................... 16

5.7 Jännitteenrajoitus (VRD) ...................................................................................16

5.8 Kaukosäädin.......................................................................................................16

5.9 MIG/MAG- ja täytelankahitsaus.........................................................................16

6 HUOLTO.............................................................................................................. 17

6.1 Tarkastus ja puhdistus ...................................................................................... 17

6.2 Hitsauspoltin ......................................................................................................17

7 VIANETSINTÄ .................................................................................................... 18

8 VARAOSIEN TILAAMINEN ................................................................................ 19

KAAVIO......................................................................................................................20

TILAUSNUMEROT ....................................................................................................21

VARAOSALUETTELO...............................................................................................22

LISÄVARUSTEET......................................................................................................23

Pidätämme oikeudet muuttaa erittelyjä ilman eri ilmoitusta.

0463 331 001 © ESAB AB 2015

1 TURVALLISUUS

ESAB-laitteiden käyttäjät ovat velvollisia huolehtimaan siitä, että kaikki laitteen käyttäjät ja laitteen läheisyydessä työskentelevät noudattavat kaikkia asianmukaisia varotoimenpiteitä. Varotoimenpiteiden täytyy täyttää tämäntyyppisiä laitteita koskevat vaatimukset. Seuraavia suosituksia tulisi noudattaa työpaikkaa koskevien standardimääräysten lisäksi.

Kaikki työt on teetettävä koulutetulla henkilökunnalla, jotka ovat tutustuneet hyvin laitteen käyttöön. Laitteen virheellinen käyttö voi aiheuttaa vaaratilanteen, joka voi vahingoittaa käyttäjää ja laitteistoa.

1. Kaikkien laitetta käyttävien on tunnettava: ○ sen käyttö ○ hätäpysäytyspainikkeiden sijainnit ○ sen toiminta ○ oleelliset varotoimenpiteet ○ hitsaus ja leikkaus sekä muu laitteiston käyttö

2. Käyttäjän on varmistettava: ○ että asiattomia henkilöitä ei ole laitteen työalueella, kun se käynnistetään ○ kukaan ei ole suojaamaton, kun kaari sytytetään tai hitsaus aloitetaan

3. Työpaikan on oltava: ○ tarkoitukseen sopiva ○ vedoton

4. Henkilökohtaiset suojavarusteet: ○ Käytä aina suositeltuja suojavarusteita, kuten suojalaseja, liekinkestäviä

suojavaatteita, suojakäsineitä

○ Älä käytä löysiä vaatteita kuten huiveja, rannerenkaita, sormuksia jne., jotka voivat

takertua tai aiheuttaa palovammoja

5. Yleiset varotoimet: ○ Varmista, että maadoituskaapeli on kunnolla kytketty ○ Suurjännitelaitteiden sähkötyöt saa suorittaa vain valtuutettu sähköasentaja. ○ Sammutusvälineiden täytyy olla selkeästi merkittyjä ja käden ulottuvilla ○ Laitteen voitelua ja huoltoa ei saa suorittaa käytön aikana

VAROITUS!

Älä käytä virtalähdettä jäätyneiden putkien sulattamiseen.

0463 331 001

- 4 -

1 TURVALLISUUS

VAROITUS!

Kaarihitsaus ja -leikkaus voivat aiheuttaa tapaturman sinulle ja muille. Ole varovainen hitsatessasi ja leikatessasi. Noudata työnantajan turvaohjeita, joiden pitää perustua valmistajan varoituksiin.

SÄHKÖISKU - voi tappaa

• Asenna ja maadoita laite sovellettavien standardien mukaisesti

• Varo koskemasta jännitteellisiin osiin tai elektrodeihin paljaalla iholla, märillä käsineillä tai märillä vaatteilla

• Eristä itsesi maasta ja työkappaleesta

• Varmista, että työasentosi on turvallinen

HUURUT JA KAASUT - voivat olla hengenvaarallisia

• Pidä pääsi poissa huuruista

• Poista huurut ja kaasut hengitystilastasi ja työpisteestä kaasuimurilla tai pisteimurilla.

KAAREN SÄTEILY - voi polttaa silmiä ja ihoa.

• Suojaa silmäsi ja kehosi. Käytä asianmukaista hitsausmaskia ja suodatuslinssiä ja käytä suojavaatteita

• Suojaa sivulliset sopivilla suojuksilla tai verhoilla

PALOVAARA

• Kipinät (roiskeet) voivat aiheuttaa tulipalon. Varmista, että lähellä ei ole syttyviä materiaaleja.

MELU - Voimakas melu voi vahingoittaa kuuloa

• Suojaa korvasi. Käytä kuulonsuojaimia tai muuta kuulonsuojausta. Suojaa korvasi. Käytä kuulonsuojaimia tai muuta kuulonsuojausta

• Varoita sivullisia vaarasta

TOIMINTAHÄIRIÖ - kutsu asiantuntija-apua toimintahäiriön yhteydessä.

Lue ja ymmärrä käyttöohje ennen tuotteen asennusta tai käyttöä.

SUOJAA ITSESI JA MUUT!

VARO!

Tämä tuote on tarkoitettu yksinomaan kaarihitsaukseen.

VARO!

Lue ja ymmärrä käyttöohje ennen tuotteen asennusta tai käyttöä.

0463 331 001

- 5 -

1 TURVALLISUUS

VARO!

Luokan A laitetta ei ole tarkoitettu käytettäväksi kotitaloustiloissa, joiden jännite syötetään julkisella pienjänniteverkolla. Näissä tiloissa luokan A laitteiden sähkömagneettista yhteensopivuutta ei ehkä voida taata johtuneiden ja säteiltyjen häiriöiden vuoksi.

HUOM! Toimita sähkölaitteet sähköromun keräyspisteeseen!

Sähkö- ja elektroniikkalaiteromua koskevan EU-direktiivin 2012/19/EY ja kansallisen lainsäädännön mukaan vanhentuneet sähkö- ja/tai elektroniikkalaitteet on toimitettava keräyspisteeseen.

Laitteesta vastaavana henkilönä olet velvollinen selvittämään hyväksytyt keruupisteet.

Lisätietoa saat lähimmältä ESAB-jälleenmyyjältä.

ESAB voi tarjota sinulle kaikki tarvittavat suojavarusteet ja lisävarusteet.

0463 331 001

- 6 -

2 JOHDANTO

Mig 4004i Pulse on tarkoitettu MIG/MAG-hitsaukseen pulssivirralla.

Virtalähdettä käytetään yhdessä Feed 3004/4804 -langansyöttöyksiköiden ja U6-ohjauspaneelin kanssa.

ESAB-lisävarusteet tuotetta varten löytyvät käyttöohjeen kappaleesta LISÄVARUSTEET.

2.1 Varustus

Virtalähteiden mukana toimitetaan:

• 5 m maadoituskaapeli, jossa maadoituspihdit

• 5 m hitsauskaapeli, jossa on 32 A pistoke

• virtalähteen käyttöohje

0463 331 001

- 7 -

3 TEKNISET TIEDOT

Mig 4004i Pulse Verkkojännite 380–440 V, +/- 10 %, 3~ 50/60 Hz Syöttöjännitteen oikosulkuteho

Ensiövirta I

enint.

scmin

1,8 MVA

28 A

Tyhjäkäyntiteho 40 W Säätöalue (DC)

MIG/MAG 16 A / 15 V – 400 A / 34 V Puikkohitsaus 16 A / 21 V – 400 A / 36 V TIG 4 A / 10 V – 400 A / 34 V

Sallittu kuormitus MIG/MAG-hitsauksessa

60 % kuormitusaikasuhde 400 A / 34,0 V 100%:n kuormitusaikasuhde 300 A / 29,0 V

Sallittu kuormitus puikkohitsauksessa

60 %:n kuormitusaikasuhde 400 A / 36,0 V 100%:n kuormitusaikasuhde 300 A / 32,0 V

Sallittu kuormitus TIG-hitsauksessa

60 %:n kuormitusaikasuhde 400 A / 26,0 V 100%:n kuormitusaikasuhde 300 A / 22,0 V

Tehokerroin maksimivirralla 0,94 Hyötysuhde maksimivirralla 88 % Tyhjäkäyntijännite

Jännitteenrajoitustoiminto (VRD) ei käytössä

Jännitteenrajoitustoiminto (VRD) käytössä

55 V

alle 35V

Käyttölämpötila -10 – +40° C Kuljetuslämpötila -20 – +55° C Jatkuva äänenpaine tyhjäkäynnillä alle 70 db (A) Mitat p x l x k 610 × 250 × 445 mm Paino 44,5 kg Eristysluokka H Suojausluokka IP 23 Sovellusluokka

VRD-toiminto on selostettu ohjauspaneelin käyttöohjeessa.

Jännitteensyöttö, S

sc min

Pienin oikosulkuteho verkossa IEC 61000-3-12 mukaan.

Kuormitusaikasuhde

Kuormitusaikasuhde ilmaisee ajan prosenttiosuutena 10 minuutin jaksosta, jonka voit hitsata tai leikata tietyllä kuormalla ilman laitteen ylikuormitusta. Kuormitusaikasuhde on voimassa 40°C/104°F:een lämpötilassa.

0463 331 001

- 8 -

3 TEKNISET TIEDOT

Suojausluokka IP-koodi osoittaa kotelointiluokan ts. miten hyvin kotelo on suojattu kiinteiden esineiden tai

veden tunkeutumista vastaan.

IP23 merkitty laite on tarkoitettu sisä- ja ulkokäyttöön. Käyttöluokka

Symboli osoittaa, että virtalähde on suunniteltu käytettäväksi tiloissa, joissa on suurentunut sähköinen vaara.

0463 331 001

- 9 -

4 ASENNUS

Asennuksen saa suorittaa vain ammattilainen.

VARO!

Tämä tuote on tarkoitettu teollisuuskäyttöön. Kotitalousympäristöissä tuote voi aiheuttaa radiohäiriöitä. Käyttäjä on velvollinen ryhtymään riittäviin varotoimenpiteisiin.

4.1 Sijoitus

Sijoita hitsausvirtalähde niin, ettei mitään ole ilman tulo- ja poistoaukkojen edessä.

4.2 Nosto-ohjeet

0463 331 001

- 10 -

4 ASENNUS

4.3 Syöttöjännite

HUOM! Verkkovirralle asetettavat vaatimukset

Suurteholaitteet voivat vaikuttaa sähköverkon virran laatuun sähköverkosta otetun ensiövirran vuoksi. Siksi joillakin laitteilla saattaa olla sähköverkon kytkentäpistettä koskevia suurinta sallittua sähköverkon impedanssia tai pienintä vaadittua syöttökapasiteettia koskevia kytkentärajoituksia tai -vaatimuksia (katso tekniset tiedot). Laitteen asentajan tai käyttäjän on varmistettava, tarvittaessa neuvottelemalla jakeluverkon operaattorin kanssa, että laitteen saa kytkeä.

0463 331 001

- 11 -

4 ASENNUS

HUOM!

Virtalähde voidaan kytkeä generaattorijännitteeseen. Lisätietoa saat valtuutetulta ESAB-huoltoteknikolta.

Varmista, että laite kytketään oikeaan syöttöjännitteeseen ja että virtapiiri on suojattu oikean kokoisella sulakkeella. Laite pitää maadoittaa määräysten mukaisesti.

A. Tyyppikilpi kytkentätietoineen

Suositellut sulakekoot ja pienin johdinala

Mig 4004i Pulse Verkkojännite 380–440V, +/- 10 %, 3~50/60 Hz Virtajohdon johdinala Vaihevirta I

Uin 380V 22 A

eff

Sulake,

4G4 mm

25 A

syöksyjännitesuojaus Sulake, CMCB-syöksy 32 A

Vaihevirta I

Sulake,

Uin 400V 19 A

eff

20 A

syöksyjännitesuojaus Sulake, CMCB-syöksy 32 A

Vaihevirta I

Sulake,

Uin 440V 18 A

eff

20 A

syöksyjännitesuojaus Sulake, CMCB-syöksy 32 A

HUOM!

Yllä mainitut johdinalat ja sulakekoot ovat Ruotsin määräysten mukaisia. Ne eivät välttämättä ole sovellettavissa muihin maihin. Varmista, että johdinala ja sulakekoot täyttävät vaadittavat kansalliset määräykset.

0463 331 001

- 12 -

4 ASENNUS

Kytkentäohjeet

Virtalähde on tehtaassa kytketty 400 V:n jännitteelle. Jos syöttöjännite halutaan vaihtaa, piirilevyyn kytketty kaapeli on siirrettävä vastaavaan liittimeen. Katso kuva yllä. Tämän toimenpiteen saa tehdä vain valtuutettu sähköasentaja.

Virtajohdon vaihtaminen

Jos virtajohto pitää vaihtaa, maadoitusliitäntä pohjalevyyn on kytkettävä oikein. Katso aluslevyjen, muttereiden ja ruuvien oikea järjestys yllä olevasta kuvasta.

0463 331 001

- 13 -

5 KÄYTTÖ

Turvallisuusmääräykset laitteen käsittelyä varten löytyvät käyttöohjeen kappaleesta TURVALLISUUS. Lue se ennen laitteen käytön aloittamista!

VAROITUS!

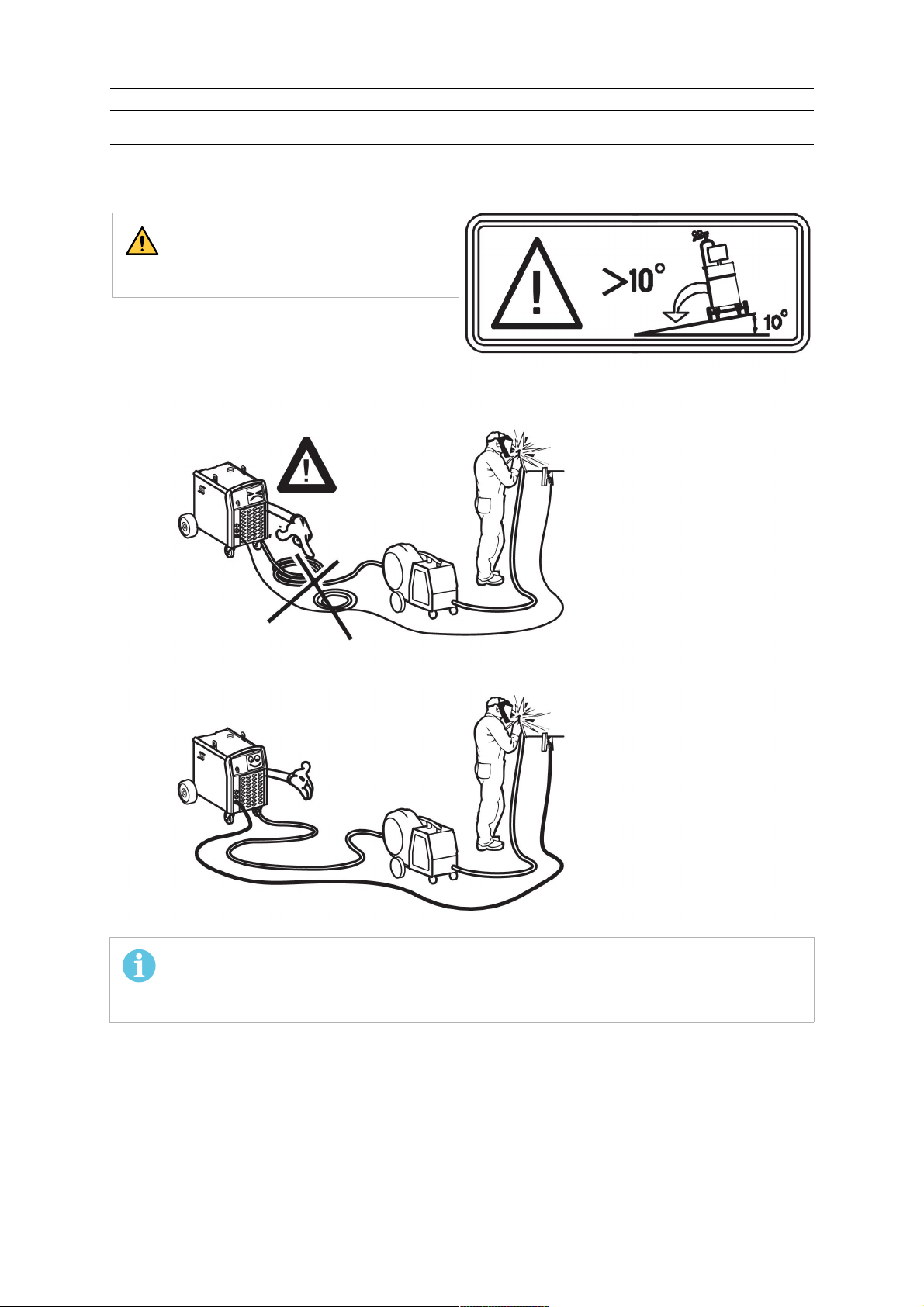

Varmista laite - erityisesti jos alusta on epätasainen tai kalteva.

0463 331 001

HUOM!

Lyhyellä Mig-pulssikaarella hitsattaessa saadaan paras mahdollinen tulos, kun hitsaus- ja maadoituskaapelien pituus on enintään 10 m.

- 14 -

5 KÄYTTÖ

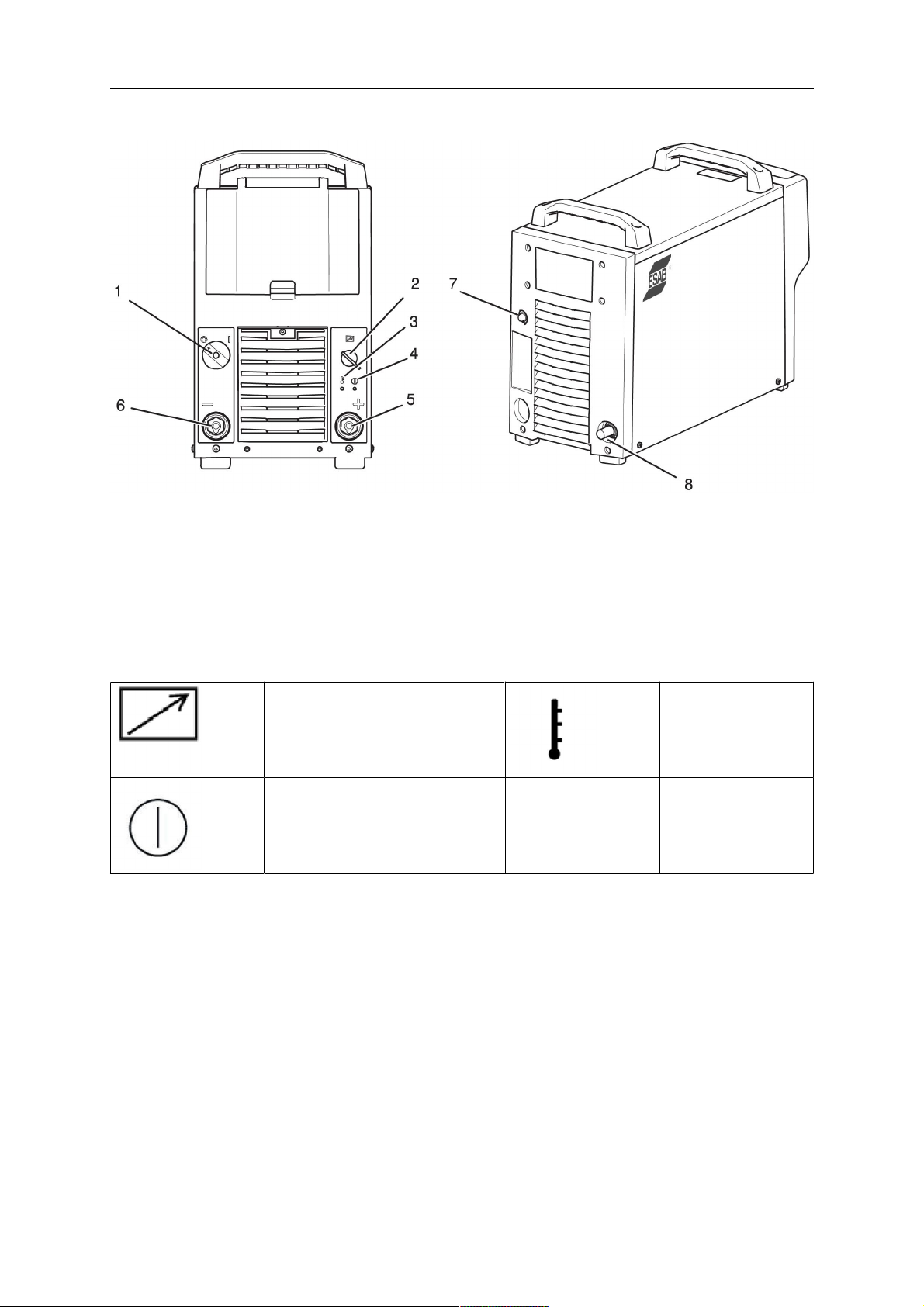

5.1 Liitännät ja hallintalaitteet

1. Päävirtakytkin, 0 / 1 5. Liitäntä (+): Hitsauskaapeli

2. Liitäntä langansyöttöyksikölle tai

kauko-ohjaimelle

3. Merkkivalo, oranssi, ylikuumeneminen 7. Langansyöttöyksikön syöttöjännitteen

4. Merkkivalo, valkoinen, virransyöttö kytketty8. Virtajohto

6. Liitäntä (-): Maadoituskaapeli

sulake (42 V, 10 A)

5.2 Symbolit

Kaukosäädin (2) Ylikuumeneminen

(3)

Virta ON (4)

5.3 Hitsaus- ja maadoituskaapelien liittäminen

Virtalähteessä on kaksi liitäntää, positiivinen (+) ja negatiivinen (-) virta- ja maadoituskaapelien liittämistä varten.

Kytke maadoituskaapeli virtalähteen negatiiviseen liitäntään. Kiinnitä maadoituskaapelin puristin työkappaleeseen ja varmista, että työkappaleen ja virtalähteen maadoituskaapelin lähdön välillä on hyvä kosketus.

5.4 Virtalähteen kytkeminen käyttöön / pois käytöstä

Kytke virtalähde käyttöön kääntämällä virtakytkin (1) asentoon 1. Kytke virtalähde pois käytöstä kääntämällä virtakytkin (1) asentoon 0. Sähkökatkoksen ja virtalähteen normaalin sammuttamisen yhteydessä hitsaustiedot tallentuvat muistiin. Ne ovat käytettävissä, kun yksikkö käynnistetään seuraavan kerran.

0463 331 001

- 15 -

5 KÄYTTÖ

5.5 Puhaltimen ohjaus

Virtalähteessä on kytkentäkello, joka pitää puhaltimen käynnissä 6,5 minuutin ajan hitsauksen lopetuksen jälkeen, jonka jälkeen laite kytkeytyy energiansäästötilaan. Puhallin käynnistyy kun hitsaus aloitetaan. Puhallin pyörii alennetulla nopeudella hitsattaessa alle 200 A:n virralla ja täydellä nopeudella suuremmilla hitsausvirroilla.

5.6 Ylikuumenemissuojaus

Hitsausvirtalähteessä on suojauspiiri, joka aktivoituu sisäisen lämpötilan noustessa liian korkeaksi. Kun piiri aktivoituu, hitsausvirta katkaistaan ja vikakoodi näkyy ohjauspaneelissa. Ylikuumenemissuoja palautuu automaattisesti lämpötilan laskettua.

5.7 Jännitteenrajoitus (VRD)

VRD-toiminto varmistaa, että tyhjäkäyntijännite ei ylitä 35 V silloin, kun hitsaus ei ole käynnissä. Tämä osoitetaan langansyöttöyksikön ohjauspaneelissa palavalla VRD-ledillä.

VRD-toiminto on estetty, kun järjestelmä havaitsee, että hitsaus on aloitettu.

5.8 Kaukosäädin

Lisätietoja kauko-ohjaimen käytöstä on ohjauspaneelin käyttöohjeessa.

5.9 MIG/MAG- ja täytelankahitsaus

Kaari sulattaa jatkuvasti syötettyä lankaa. Hitsisula suojataan suojakaasulla. MIG/MAG- ja täytelankahitsausta varten virtalähde varustetaan:

• langansyöttöyksiköllä

• virtalähteen ja langansyöttöyksikön välisellä kaapelilla

• suojakaasupullolla.

0463 331 001

- 16 -

6 HUOLTO

HUOM!

Säännöllinen huolto on tärkeää turvallisen ja luotettavan toiminnan kannalta.

Vain henkilöt, joilla on asianmukainen sähköasiantuntemus (valtuutettu henkilökunta) saavat irrottaa suojapaneelit hitsauslaitteiden huolto-, kunnossapito- ja korjaustöiden suorittamiseksi.

VARO!

Kaikki toimittajan takuut raukeavat, jos asiakas yrittää itse korjata tuotteessa olevia vikoja takuuaikana.

6.1 Tarkastus ja puhdistus

Tarkasta säännöllisesti, että virtalähde on puhdas.

Virtalähde tulisi puhaltaa puhtaaksi paineilmalla säännöllisin väliajoin alennetulla paineella. Puhdistus pitää toistaa useammin likaisissa ympäristöissä.

Muussa tapauksessa ilmanotto- ja poistoaukot saattavat tukkiintua ja aiheuttaa laitteen ylikuumenemisen. Tämä vältetään puhdistamalla ilmansuodatin säännöllisesti.

Pölynsuodattimen vaihto ja puhdistus:

1. Irrota pölysuodatin kuvan mukaisesti.

2. Puhdista suodatin puhtaaksi paineilmalla (alennetulla paineella).

3. Varmista, että suodatin asennetaan tihein puoli ritilää vasten.

4. Asenna suodatin.

6.2 Hitsauspoltin

Kulutusosat tulisi puhdistaa ja vaihtaa säännöllisesti häiriöttömän hitsauksen varmistamiseksi.

0463 331 001

- 17 -

7 VIANETSINTÄ

Yritä korjata vika suositelluilla tarkastuksilla ennen kuin kutsut huoltoteknikon.

Vian tyyppi Toimenpide

Ei kaarta. • Varmista, että virtakytkin on kytketty

ON-asentoon.

• Varmista, että hitsaus- ja maadoituskaapelit on kytketty oikein.

• Varmista, että virta-asetus on oikea.

Virransyöttö katkeaa hitsauksen aikana. • Tarkasta onko lämpösuojus lauennut

(ilmaistaan etupaneelin oranssilla merkkivalolla).

• Tarkasta verkkovirran sulakkeet.

Lämpösuojaukset laukeavat usein • Tarkasta ovatko ilmansuodattimet

tukossa.

• Varmista, ettei virtalähteen nimellisarvoja ylitetä (ts. ettei laitetta ylikuormiteta).

Huono hitsausteho. • Varmista, että hitsaus- ja

maadoituskaapelit on kytketty oikein.

• Varmista, että virta-asetus on oikea.

• Varmista, että käytetään oikeaa lankaa.

• Tarkasta verkkovirran sulakkeet.

0463 331 001

- 18 -

8 VARAOSIEN TILAAMINEN

VARO!

Laitteen korjaukset ja sähkötyöt saa suorittaa vain valtuutettu ESAB-huoltoteknikko. Käytä ainoastaan alkuperäisiä ESAB varaosia ja kulutusosia.

Mig 4004i Pulse on suunniteltu ja testattu kansainvälisten ja eurooppalaisten standardien IEC-/EN 60974-1 and IEC-/EN 60974-10 mukaisesti. Huolto- tai korjaustyön suorittanut yksikkö on velvollinen varmistamaan, että tuote edelleen täyttää kyseisen standardin vaatimukset.

Varaosia voi ladata lähimmän ESAB-jälleenmyyjäsi kautta, katso tämän asiakirjan takakansi. Ilmoita tilatessasi varaosaluettelon mukainen tuotetyyppi, valmistenumero, nimike ja varaosanumero. Tämä helpottaa lähetystä ja varmistaa oikean toimituksen.

0463 331 001

- 19 -

KAAVIO

0463 331 001

- 20 -

TILAUSNUMEROT

Ordering number Denomination Type Note

0465 152 881 Welding power source Aristo® Mig 4004i Pulse 0459 839 071 Spare parts list

Muunkieliset käyttöohjeet voi ladata Internet-osoitteesta: www.esab.com

0463 331 001

- 21 -

VARAOSALUETTELO

Item Ordering no. Denomination

1 0462 197 001 Dust filter

0463 331 001

- 22 -

LISÄVARUSTEET

0462 151 880

0459 839 039

Trolley

Spare parts list for trolley

0460 946 880 Stabilizer kit for counter balance (1)

0463 125 880 Trolley bracket

option when no cooling unit is assembled

 

0458 705 880

0458 705 882

0460 526 886

0460 526 887

0460 526 896

0460 526 897

0460 526 889

0460 526 899

0460 526 987

0460 526 996

0460 526 997

0460 526 989

Counter balance device (includes mast and counter balance)

for 300 mm bobbin

for 440 mm bobbin

Feed 3004 U6

Feed 3004 MA23

Feed 3004 U6, with water

Feed 3004 MA23, with water

Feed 3004 MA24

Feed 4804 MA23

Feed 4804 U6, with water

Feed 4804 MA23, with water

Feed 4804 MA24

0460 526 999

0463 331 001

Feed 4804 MA24, with water

- 23 -

LISÄVARUSTEET

0462 300 880 Cooling unit COOL 1

Connection set, 70 mm210 pole cable plug - 10 pole cable socket

0459 528 780

0459 528 781

0459 528 782

0459 528 783

0459 528 784

0459 528 785

1.7 m

5 m

10 m

15 m

25 m

35 m

Connection set water, 70 mm210 pole cable plug - 10 pole cable socket

0459 528 790

0459 528 791

0459 528 792

0459 528 793

0459 528 794

0459 528 795

1.7 m

5 m

10 m

15 m

25 m

35 m

Remote controls

0459 491 880 Remote control unit MTA1 CAN

MIG/MAG: wire feed speed and voltage

MMA: current and arc force

TIG: current, pulse and background current

0459 491 883 Remote control unit AT1 CAN

MMA and TIG: current

0463 331 001

- 24 -

LISÄVARUSTEET

0459 491 884 Remote control unit AT1 CF CAN

MMA and TIG: rough and fine setting of current

Remote control cable 10 pole - 4 pole

0459 960 880

0459 960 881

0459 960 882

5 m

10 m

25 m

Information on PSF welding torches can be found in separate brochures.

For more information of the accessories contact the nearest ESAB agency.

0463 331 001

- 25 -

ESAB subsidiaries and representative offices

Europe

AUSTRIA

ESAB Ges.m.b.H Vienna-Liesing Tel: +43 1 888 25 11 Fax: +43 1 888 25 11 85

BELGIUM

S.A. ESAB N.V. Heist-op-den-Berg Tel: +32 15 25 79 30 Fax: +32 15 25 79 44

BULGARIA

ESAB Kft Representative Office Sofia Tel: +359 2 974 42 88 Fax: +359 2 974 42 88

THE CZECH REPUBLIC

ESAB VAMBERK s.r.o. Vamberk Tel: +420 2 819 40 885 Fax: +420 2 819 40 120

DENMARK

Aktieselskabet ESAB Herlev Tel: +45 36 30 01 11 Fax: +45 36 30 40 03

FINLAND

ESAB Oy Helsinki Tel: +358 9 547 761 Fax: +358 9 547 77 71

GREAT BRITAIN

ESAB Group (UK) Ltd Waltham Cross Tel: +44 1992 76 85 15 Fax: +44 1992 71 58 03

ESAB Automation Ltd Andover Tel: +44 1264 33 22 33 Fax: +44 1264 33 20 74

FRANCE

ESAB France S.A. Cergy Pontoise Tel: +33 1 30 75 55 00 Fax: +33 1 30 75 55 24

GERMANY

ESAB GmbH Solingen Tel: +49 212 298 0 Fax: +49 212 298 218

HUNGARY

ESAB Kft Budapest Tel: +36 1 20 44 182 Fax: +36 1 20 44 186

ITALY

ESAB Saldatura S.p.A. Bareggio (Mi) Tel: +39 02 97 96 8.1 Fax: +39 02 97 96 87 01

THE NETHERLANDS

ESAB Nederland B.V. Amersfoort Tel: +31 33 422 35 55 Fax: +31 33 422 35 44

NORWAY

AS ESAB Larvik Tel: +47 33 12 10 00 Fax: +47 33 11 52 03

POLAND

ESAB Sp.zo.o. Katowice Tel: +48 32 351 11 00 Fax: +48 32 351 11 20

PORTUGAL

ESAB Lda Lisbon Tel: +351 8 310 960 Fax: +351 1 859 1277

ROMANIA

ESAB Romania Trading SRL Bucharest Tel: +40 316 900 600 Fax: +40 316 900 601

RUSSIA

LLC ESAB Moscow Tel: +7 (495) 663 20 08 Fax: +7 (495) 663 20 09

SLOVAKIA

ESAB Slovakia s.r.o. Bratislava Tel: +421 7 44 88 24 26 Fax: +421 7 44 88 87 41

SPAIN

ESAB Ibérica S.A. Alcalá de Henares (MADRID) Tel: +34 91 878 3600 Fax: +34 91 802 3461

SWEDEN

ESAB Sverige AB Gothenburg Tel: +46 31 50 95 00 Fax: +46 31 50 92 22

ESAB International AB Gothenburg Tel: +46 31 50 90 00 Fax: +46 31 50 93 60

SWITZERLAND

ESAB AG Dietikon Tel: +41 1 741 25 25 Fax: +41 1 740 30 55

UKRAINE

ESAB Ukraine LLC Kiev Tel: +38 (044) 501 23 24 Fax: +38 (044) 575 21 88

North and South America

ARGENTINA

CONARCO Buenos Aires Tel: +54 11 4 753 4039 Fax: +54 11 4 753 6313

BRAZIL

ESAB S.A. Contagem-MG Tel: +55 31 2191 4333 Fax: +55 31 2191 4440

CANADA

ESAB Group Canada Inc. Missisauga, Ontario Tel: +1 905 670 02 20 Fax: +1 905 670 48 79

MEXICO

ESAB Mexico S.A. Monterrey Tel: +52 8 350 5959 Fax: +52 8 350 7554

USA

ESAB Welding & Cutting Products Florence, SC Tel: +1 843 669 44 11 Fax: +1 843 664 57 48

Asia/Pacific

AUSTRALIA

ESAB South Pacific Archerfield BC QLD 4108 Tel: +61 1300 372 228 Fax: +61 7 3711 2328

CHINA

Shanghai ESAB A/P Shanghai Tel: +86 21 2326 3000 Fax: +86 21 6566 6622

INDIA

ESAB India Ltd Calcutta Tel: +91 33 478 45 17 Fax: +91 33 468 18 80

INDONESIA

P.T. ESABindo Pratama Jakarta Tel: +62 21 460 0188 Fax: +62 21 461 2929

JAPAN

ESAB Japan Tokyo Tel: +81 45 670 7073 Fax: +81 45 670 7001

MALAYSIA

ESAB (Malaysia) Snd Bhd USJ Tel: +603 8023 7835 Fax: +603 8023 0225

SINGAPORE

ESAB Asia/Pacific Pte Ltd Singapore Tel: +65 6861 43 22 Fax: +65 6861 31 95

SOUTH KOREA

ESAB SeAH Corporation Kyungnam Tel: +82 55 269 8170 Fax: +82 55 289 8864

UNITED ARAB EMIRATES

ESAB Middle East FZE Dubai Tel: +971 4 887 21 11 Fax: +971 4 887 22 63

Africa

EGYPT

ESAB Egypt Dokki-Cairo Tel: +20 2 390 96 69 Fax: +20 2 393 32 13

SOUTH AFRICA

ESAB Africa Welding & Cutting Ltd Durbanvill 7570 - Cape Town Tel: +27 (0)21 975 8924

Distributors

For addresses and phone numbers to our distributors in other countries, please visit our home page

www.esab.com

ESAB Mig 4004i Pulse Instruction manual [fi]

Specifications and Main Features

Frequently Asked Questions

User Manual

SISÄLLYSLUETTELO

1 TURVALLISUUS

2 JOHDANTO

2.1 Varustus

3 TEKNISET TIEDOT

4 ASENNUS

4.1 Sijoitus

4.2 Nosto-ohjeet

4.3 Syöttöjännite

5 KÄYTTÖ

5.1 Liitännät ja hallintalaitteet

5.2 Symbolit

5.3 Hitsaus- ja maadoituskaapelien liittäminen

5.4 Virtalähteen kytkeminen käyttöön / pois käytöstä

5.5 Puhaltimen ohjaus

5.6 Ylikuumenemissuojaus

5.7 Jännitteenrajoitus (VRD)

5.8 Kaukosäädin

5.9 MIG/MAG- ja täytelankahitsaus

6 HUOLTO

6.1 Tarkastus ja puhdistus

6.2 Hitsauspoltin

7 VIANETSINTÄ

8 VARAOSIEN TILAAMINEN

KAAVIO

TILAUSNUMEROT

VARAOSALUETTELO

LISÄVARUSTEET
