Origo™
Mig4002c
Mig5002c
Mig 6502c
Käyttöohjeet
0463 264 001 FI 20170310
Valid for: serial no. 136-, 740-, 745-, 801-, 806-xxx-xxxx
SISÄLLYSLUETTELO
1
TURVALLISUUS ............................................................................................
1.1 Symbolien selitykset ................................................................................
1.2 Varotoimenpiteet ......................................................................................
2
JOHDANTO ...................................................................................................
2.1 Laitteisto....................................................................................................
3
TEKNISET TIEDOT .......................................................................................
4
ASENNUS......................................................................................................
4.1 Sijainti........................................................................................................
4.2 Osien asennus ..........................................................................................
4.3 Syöttöjännite.............................................................................................
5
KÄYTTÖ.........................................................................................................
5.1 Liitännät ja hallintalaitteet .......................................................................
5.2 Ylikuumenemissuojaus ...........................................................................
5.3 Jäähdytysnesteliitäntä.............................................................................
5.4 Virtausvahti...............................................................................................
5.5 MIG/MAG ja FCAW-S-hitsaus ..................................................................
5.6 Puikkohitsaus ...........................................................................................
5.7 TIG-hitsaus................................................................................................
4
4
4
7
7
8
12
12
13
14
16
17
17
17
18
18
18
18
6
HUOLTO.........................................................................................................
6.1 Tarkastus ja puhdistus.............................................................................
6.1.1 Virtalähde ............................................................................................... 19
6.1.2 Hitsauspoltin........................................................................................... 19
6.2 Jäähdytysnesteen lisääminen.................................................................
7
VIANETSINTÄ ...............................................................................................
8
VARAOSIEN TILAAMINEN ...........................................................................
19
19
19
20
21
PUHDISTUS.......................................................................................................... 22
KAAVIO................................................................................................................. 23
KYTKENTÄOHJEET ............................................................................................ 26
TILAUSNUMEROT ............................................................................................... 28
LISÄVARUSTEET................................................................................................. 29
Pidätämme oikeudet muuttaa erittelyjä ilman eri ilmoitusta.
0463 264 001 © ESAB AB 2017
1 TURVALLISUUS
1 TURVALLISUUS
1.1 Symbolien selitykset
Tässä oppaassa käytetyt symbolit on esitelty seuraavassa. Kun näet symbolin,
kiinnitä erityishuomiota ohjeisiin ja toimi huolellisesti.
VAARA!
Viittaa välittömiin vaaroihin, jotka voivat aiheuttaa välittömän vakavan
henkilövahingon tai kuoleman.
VAROITUS!
Viittaa mahdollisiin vaaroihin, jotka voivat aiheuttaa henkilövahingon tai
kuoleman.
VARO!
Viittaa vaaroihin, jotka voivat aiheuttaa lievän henkilövahingon.
VAROITUS!
Ennen kuin käytät laitetta, lue käyttöohjeet ja noudata niitä.
Noudata myös kaikissa laitteen merkinnöissä annettuja
ohjeita, työnantajan turvaohjeita sekä
käyttöturvallisuustiedotteita.
1.2 Varotoimenpiteet
ESAB-laitteiden käyttäjät ovat velvollisia huolehtimaan siitä, että kaikki laitteen käyttäjät ja
laitteen läheisyydessä työskentelevät noudattavat kaikkia asianmukaisia varotoimenpiteitä.
Varotoimenpiteiden täytyy täyttää tämäntyyppisiä laitteita koskevat vaatimukset. Seuraavia
suosituksia tulisi noudattaa työpaikkaa koskevien standardimääräysten lisäksi.
Kaikki työt on teetettävä koulutetulla henkilökunnalla, jotka ovat tutustuneet hyvin laitteen
toimintaan. Laitteen virheellinen käyttö voi aiheuttaa vaaratilanteen, joka voi vahingoittaa
käyttäjää ja laitteistoa.
1. Kaikkien laitetta käyttävien on tunnettava:
○ sen käyttö
○ hätäpysäytyspainikkeiden sijainnit
○ sen toiminta
○ oleelliset varotoimenpiteet
○ hitsaus ja leikkaus sekä muu laitteiston käyttö.
2. Käyttäjän on varmistettava:
○ että asiattomia henkilöitä ei ole laitteen työalueella, kun se käynnistetään
○ kukaan ei ole suojaamaton, kun kaari sytytetään tai hitsaus aloitetaan.
3. Työpaikan on oltava:
○ tarkoitukseen sopiva
○ vedoton.
0463 264 001
- 4 -
© ESAB AB 2017
1 TURVALLISUUS
4. Henkilökohtaiset suojavarusteet:
○ Käytä aina suositeltuja suojavarusteita, kuten suojalaseja, liekinkestäviä
suojavaatteita ja suojakäsineitä.
○ Älä käytä löysiä vaatteita, kuten huiveja, rannerenkaita tai sormuksia, jotka
voivat takertua tai aiheuttaa palovammoja.
5. Yleiset varotoimet:
○ Varmista, että maadoituskaapeli on kunnolla kytketty.
○ Suurjännitelaitteiden sähkötyöt saa suorittaa vain valtuutettu sähköasentaja.
○ Sammutusvälineiden täytyy olla selkeästi merkittyjä ja käden ulottuvilla.
○ Laitteen voitelua ja huoltoa ei saa suorittaa käytön aikana
VAROITUS!
Kaarihitsaus ja -leikkaus voivat aiheuttaa tapaturman sinulle ja muille. Ole
varovainen hitsatessasi ja leikatessasi.
SÄHKÖISKU – voi tappaa
• Asenna ja maadoita laite käyttöohjeen mukaisesti.
• Älä koske jännitteellisiin osiin tai elektrodiin paljain käsin tai kun
suojavarusteesi ovat kastuneet.
• Eristä itsesi työkappaleesta ja maasta.
• Varmista, että työasentosi on turvallinen.
SÄHKÖ- JA MAGNEETTIKENTÄT – voivat olla hengenvaarallisia
• Hitsaajien, joilla on sydämentahdistin, on keskusteltava lääkärin kanssa
ennen laitteen käyttöä. Sähkömagneettiset kentät voivat häiritä
tahdistimen toimintaa.
• Sähkömagneettisille kentille altistumisella voi olla myös muita vaikutuksia
terveyteen.
• Jotta sähkömagneettisille kentille altistuminen on mahdollisimman
vähäistä, noudata seuraavia ohjeita:
○ Sijoita elektrodi- ja työkaapelit yhdessä samalle puolelle vartaloosi
nähden. Kiinnitä ne teipillä, jos mahdollista. Älä asetu poltin- ja
työkaapeleiden väliin. Älä kierrä poltin- tai työkaapeleita vartalosi
ympärille. Pidä hitsausvirtalähde ja kaapelit mahdollisimman
kaukana vartalostasi.
○ Kiinnitä työkaapeli mahdollisimman lähelle työkappaleen hitsattavaa
kohtaa.
HUURUT JA KAASUT – voivat olla hengenvaarallisia
• Pidä kasvosi poissa hitsaussavusta.
• Huolehdi ilmanvaihdosta ja käytä tarvittaessa imujärjestelmää, jotta höyryt
ja kaasut on mahdollista poistaa sekä hengitysvyöhykkeeltäsi että yleiseltä
oleskelualueelta.
KAAREN SÄTEILY – voi polttaa silmiä ja ihoa
0463 264 001
• Suojaa silmäsi ja kehosi. Käytä asianmukaista hitsausmaskia ja
suodatuslinssiä ja käytä suojavaatteita.
• Suojaa sivulliset sermeillä tai verhoilla.
MELU – voimakas melu voi vahingoittaa kuuloa
Suojaa korvasi. Käytä kuulonsuojaimia tai muuta kuulonsuojausta.
- 5 -
© ESAB AB 2017
1 TURVALLISUUS

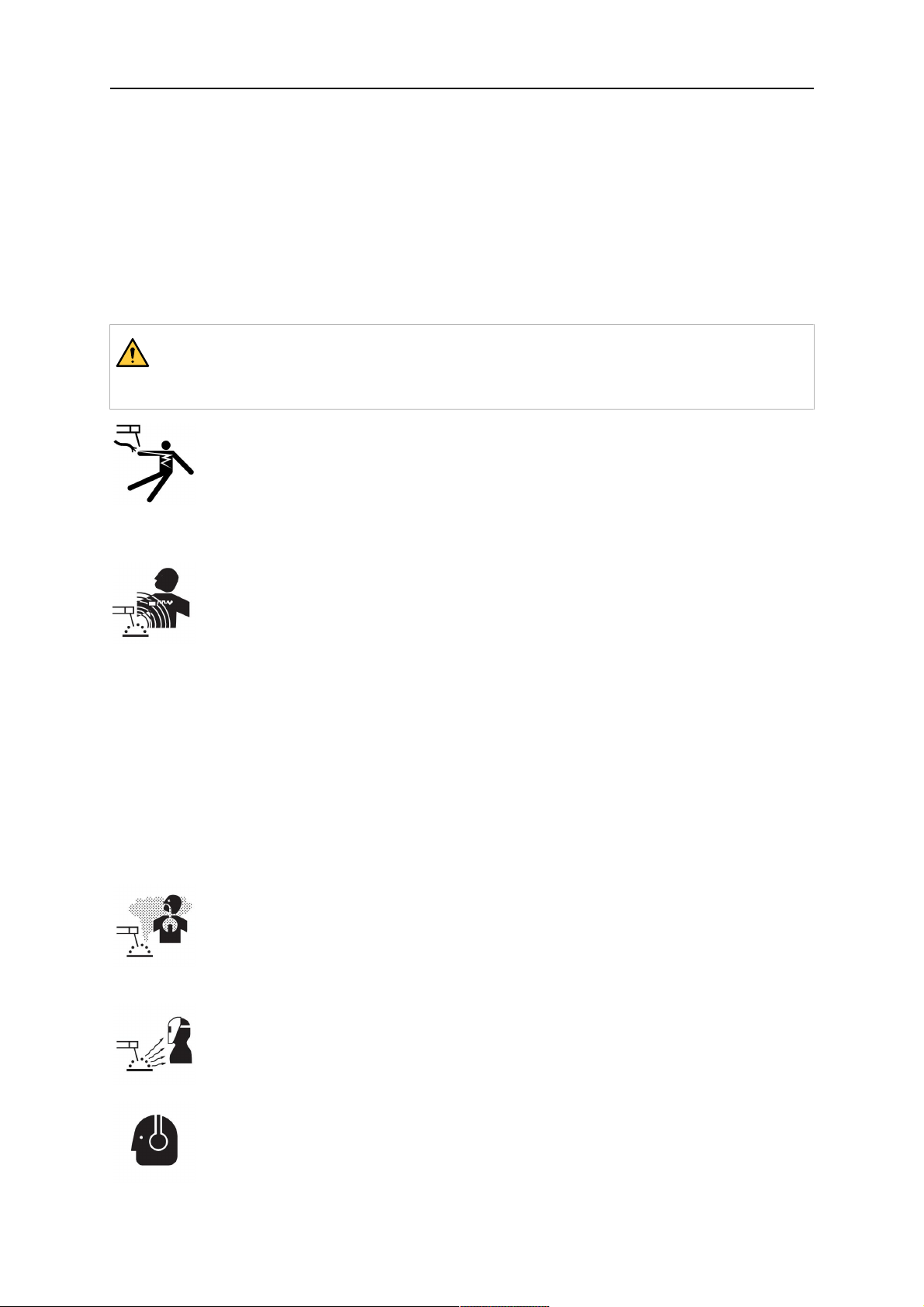

LIIKKUVAT OSAT – voivat aiheuttaa tapaturman
• Pidä kaikki luukut, paneelit ja suojukset kiinni ja kunnolla paikallaan. Vain
pätevät henkilöt saavat irrottaa suojukset tarvittaessa huoltoa ja
vianmääritystä varten. Kun huolto on valmis, asenna paneelit tai suojukset
paikalleen ja sulje luukut ennen moottorin käynnistämistä.
• Sammuta moottori ennen yksikön asennusta tai liittämistä.
• Pidä kädet, hiukset, löysät vaatteet ja työkalut liikkuvien osien
ulottumattomissa.
PALOVAARA
• Kipinät (roiskeet) voivat aiheuttaa tulipalon. Varmista, että työpisteen
läheisyydessä ei ole syttyviä materiaaleja.
• Älä käytä laitetta suljettuihin säiliöihin.
TOIMINTAHÄIRIÖ – kutsu asiantuntija-apua toimintahäiriön yhteydessä.
SUOJAA ITSESI JA MUUT!
VARO!
Tämä tuote on tarkoitettu yksinomaan kaarihitsaukseen.
VAROITUS!
Älä käytä virtalähdettä jäätyneiden putkien sulattamiseen.
VARO!
Luokan A laitetta ei ole tarkoitettu käytettäväksi
kotitaloustiloissa, joiden jännite syötetään julkisella
pienjänniteverkolla. Näissä tiloissa luokan A laitteiden
sähkömagneettista yhteensopivuutta ei ehkä voida taata
johtuneiden ja säteiltyjen häiriöiden vuoksi.
HUOM!
Toimita sähkölaitteet sähköromun keräyspisteeseen!
Sähkö- ja elektroniikkalaiteromua koskevan EU-direktiivin
2012/19/EY ja kansallisen lainsäädännön mukaan
vanhentuneet sähkö- ja/tai elektroniikkalaitteet on
toimitettava keräyspisteeseen.
Laitteesta vastaavana henkilönä olet velvollinen
selvittämään hyväksytyt keruupisteet.
Lisätietoa saat lähimmältä ESAB-jälleenmyyjältä.
ESAB tarjoaa asiakkaiden ostettavaksi valikoiman hitsaustarvikkeita ja
henkilönsuojaimia. Tilaustiedot saat paikalliselta ESAB-jälleenmyyjältä tai
sivustoltamme.
0463 264 001
- 6 -
© ESAB AB 2017
2 JOHDANTO
2 JOHDANTO
Mig 4002c, Mig 5002c ja Mig 6502c -hitsausvirtalähteet on tarkoitettu
MIG/MAG-hitsaukseen, täytelankahitsaukseen (FCAW-S), Live TIG -hitsaukseen (vain
yhdessä tiettyjen ohjauspaneelien kanssa) sekä puikkohitsaukseen (MMA) päällystetyillä ja
selluloosaelektrodeilla.
Virtalähteitä käytetään yhdessä seuraavien langansyöttöyksiköiden kanssa:
• Feed 3004/4804
• MobileFeed 300
• YardFeed 2000
Tuotteen ESAB-lisävarusteista on tietoa tämän käyttöohjeen luvussa
LISÄVARUSTEET.
2.1 Laitteisto
Virtalähteen mukana toimitetaan:
• 5 m maadoituskaapeli pihdeillä
• Hylly kaasupullolle
• Kiinnitysketju kaasupullolle
• Ohjaintappi langansyöttöyksikölle
• Jäähdytyslaite (jos sisältyy)
• Käyttöohjeet
0463 264 001
- 7 -
© ESAB AB 2017
3 TEKNISET TIEDOT
3 TEKNISET TIEDOT
Mig 4002c
Verkkojännite 380/400 - 415 V, +/-10 %, 3~ 50/60 Hz
230/400 - 415/440 - 460/500 V, +/-10 %, 3~ 50/60 Hz
Sallittu kuormitus MIG/MAG-hitsauksessa
60%:n kuormitusaikasuhde 400 A / 34,0 V
100 % kuormitusaikasuhde 310 A / 30,0 V
Sallittu kuormitus MMA-hitsauksessa
60%:n kuormitusaikasuhde 400 A / 36,0 V
100 % kuormitusaikasuhde 310 A / 33,0 V
Säätöalue 1)
MIG/MAG 20 A / 15 V - 400 A / 34,0 V
MMA 20 A / 20,8 V - 400 A / 36,0 V
Tyhjäkäyntijännite
MIG/MAG ilman VRD-toimintoa
MMA ilman VRD-toimintoa
VRD-toiminto poistettu käytöstä
VRD-toiminto otettu käyttöön
3)
68,0 V
3)
4)
4)
62,0 V
56,0 V
<35,0 V
Tyhjäkäyntiteho 500 W
jäähdytysyksikön kanssa 700 W
virransäästötilassa (15 minuutin
kuluttua hitsauksesta)
2)
Tehokerroin maksimivirralla
60 W
0,88
MMA
Hyötysuhde maksimivirralla
70%
MMA
Ohjausjännite 42,0 V, 50/60 Hz
Mitat p x l x k 830 × 640 × 835 mm (32,7 × 25,2 × 32,9 in.)
Paino 149 kg (328,5 lb)
jäähdytysyksikön kanssa 163 kg (359,4 lb)
Käyttölämpötila –10...+40 °C (+14...+104 °F)
Kuljetuslämpötila –20...+55 °C (–4...+131 °F)
Suojausluokka IP 23
Sovellusluokka
1)
Säätöalueet vaihtelevat paneelin mahdollisen asetusalueen mukaan.
2)
Virransäästötila on käytettävissä vain MIG/MAG-hitsauksessa.
3)
Koskee virtalähteitä, joiden tyyppikilvessä ei ole VRD-erittelyä.
4)
Koskee virtalähteitä, joiden tyyppikilvessä on VRD-erittely. VRD-toiminto on selostettu
ohjauspaneelin käyttöohjeessa.
0463 264 001
- 8 -
© ESAB AB 2017
3 TEKNISET TIEDOT
Mig 5002c
Verkkojännite 380/400 - 415 V, +/-10 %, 3~ 50/60 Hz
230/400 - 415/440 - 460/500 V, +/-10 %, 3~ 50/60 Hz
Sallittu kuormitus MIG/MAG-hitsauksessa
60%:n kuormitusaikasuhde 500 A / 39,0 V
100 % kuormitusaikasuhde 400 A / 34,0 V
Sallittu kuormitus MMA-hitsauksessa
60%:n kuormitusaikasuhde 500 A / 40,0 V
100 % kuormitusaikasuhde 400 A / 36,0 V
Säätöalue
1)
MIG/MAG 20 A / 15,0 V - 500 A / 39,0 V
MMA 20 A / 20,8 V - 500 A / 40,0 V
Tyhjäkäyntijännite
MIG/MAG ilman VRD-toimintoa
MMA ilman VRD-toimintoa
VRD-toiminto poistettu käytöstä
VRD-toiminto otettu käyttöön
3)
68,0 V
3)
4)
4)
62,0 V
56,0 V
<35,0 V
Tyhjäkäyntiteho 550 W
jäähdytysyksikön kanssa 750 W
virransäästötilassa (15 minuutin
kuluttua hitsauksesta)
2)
Tehokerroin maksimivirralla
60 W
0,90
MMA
Hyötysuhde maksimivirralla
72%
MMA
Ohjausjännite 42,0 V, 50/60 Hz
Mitat p x l x k 830 × 640 × 835 mm (32,7 × 25,2 × 32,9 in.)
Paino 185 kg (407,9 lb)
jäähdytysyksikön kanssa 199 kg (438,7 lb)
Käyttölämpötila –10...+40 °C (+14...+104 °F)
Kuljetuslämpötila –20...+55 °C (–4...+131 °F)
Suojausluokka IP 23
Sovellusluokka
1)
Säätöalueet vaihtelevat paneelin mahdollisen asetusalueen mukaan.
2)
Virransäästötila on käytettävissä vain MIG/MAG-hitsauksessa.
3)
Koskee virtalähteitä, joiden tyyppikilvessä ei ole VRD-erittelyä.
4)
Koskee virtalähteitä, joiden tyyppikilvessä on VRD-erittely. VRD-toiminto on selostettu
ohjauspaneelin käyttöohjeessa.
0463 264 001
- 9 -
© ESAB AB 2017
3 TEKNISET TIEDOT
Mig 6502c
Verkkojännite 380/400 - 415 V, +/-10 %, 3~ 50/60 Hz
230/400 - 415/440 - 460/500 V, +/-10 %, 3~ 50/60 Hz
Sallittu kuormitus MIG/MAG-hitsauksessa
60%:n kuormitusaikasuhde 650 A / 44,0 V
100 % kuormitusaikasuhde 500 A / 39,0 V
Sallittu kuormitus MMA-hitsauksessa
60%:n kuormitusaikasuhde 650 A / 44,0 V
100 % kuormitusaikasuhde 500 A / 40,0 V
Säätöalue
1)
MIG/MAG 20 A / 15,0 V - 650 A / 39,0 V
MMA 20 A / 20,8 V - 650 A / 40,0 V
Tyhjäkäyntijännite
MIG/MAG ilman VRD-toimintoa
MMA ilman VRD-toimintoa
VRD-toiminto poistettu käytöstä
VRD-toiminto otettu käyttöön
3)
68,0 V
3)
4)
4)
62,0 V
56,0 V
<35,0 V
Tyhjäkäyntiteho 670 W
jäähdytysyksikön kanssa 870 W
virransäästötilassa (15 minuutin
kuluttua hitsauksesta)
2)
Tehokerroin maksimivirralla
60 W
0,90
MMA
Hyötysuhde maksimivirralla
76%
MMA
Ohjausjännite 42,0 V, 50/60 Hz
Mitat p x l x k 830 × 640 × 835 mm (32,7 × 25,2 × 32,9 in.)
Paino 222 kg (489,4 lb)
jäähdytysyksikön kanssa 236 kg (520,3 lb)
Käyttölämpötila –10...+40 °C (+14...+104 °F)
Kuljetuslämpötila –20...+55 °C (–4...+131 °F)
Suojausluokka IP 23
Sovellusluokka
1)
Säätöalueet vaihtelevat paneelin mahdollisen asetusalueen mukaan.
2)
Virransäästötila on käytettävissä vain MIG/MAG-hitsauksessa.
3)
Koskee virtalähteitä, joiden tyyppikilvessä ei ole VRD-erittelyä.
4)
Koskee virtalähteitä, joiden tyyppikilvessä on VRD-erittely. VRD-toiminto on selostettu
ohjauspaneelin käyttöohjeessa.
0463 264 001
- 10 -
© ESAB AB 2017
3 TEKNISET TIEDOT
Jäähdytysyksikkö
Jäähdytysteho 1,0 kW lämpötilassa 25 °C (77 °F) ja virtaamalla
1,0 l/min (0,26 gal/min)
Jäähdytysneste ESABin valmis jäähdytysnesteseos
Jäähdytysnesteen määrä 5 l (1,45 gal)
Suurin virtaus 2,1 l/min (0,55 gal/min)
Kuormitusaikasuhde
Kuormitusaikasuhde ilmaisee ajan prosenttiosuutena 10 minuutin jaksosta, jonka voit hitsata
tai leikata tietyllä kuormalla ilman laitteen ylikuormitusta. Kuormitusaikasuhde on voimassa
lämpötilassa 40°C/104°F tai sitä alemmassa lämpötilassa.
Suojausluokka
IP-koodi ilmaisee kotelointiluokan eli sen, kuinka hyvin kotelo on suojattu kiinteiden esineiden
tai veden tunkeutumista vastaan.
IP23 merkitty laite on tarkoitettu sisä- ja ulkokäyttöön.
Käyttöluokka
Symboli osoittaa, että virtalähde on suunniteltu käytettäväksi tiloissa, joissa on
suurentunut sähköinen vaara.
0463 264 001
- 11 -
© ESAB AB 2017
Loading...
