Origo™

Mig4002c Mig5002c Mig 6502c

Gebruiksaanwijzing

0463 264 001 NL 20170310

Valid for: serial no. 136-, 740-, 745-, 801-, 806-xxx-xxxx

INHOUDSOPGAVE

VEILIGHEID ...................................................................................................

1.1 Betekenis van de symbolen ....................................................................

1.2 Veiligheidsmaatregelen ...........................................................................

INLEIDING .....................................................................................................

2.1 Apparatuur ................................................................................................

TECHNISCHE GEGEVENS ...........................................................................

INSTALLATIE.................................................................................................

4.1 Plaatsing ...................................................................................................

4.2 Onderdelen monteren ..............................................................................

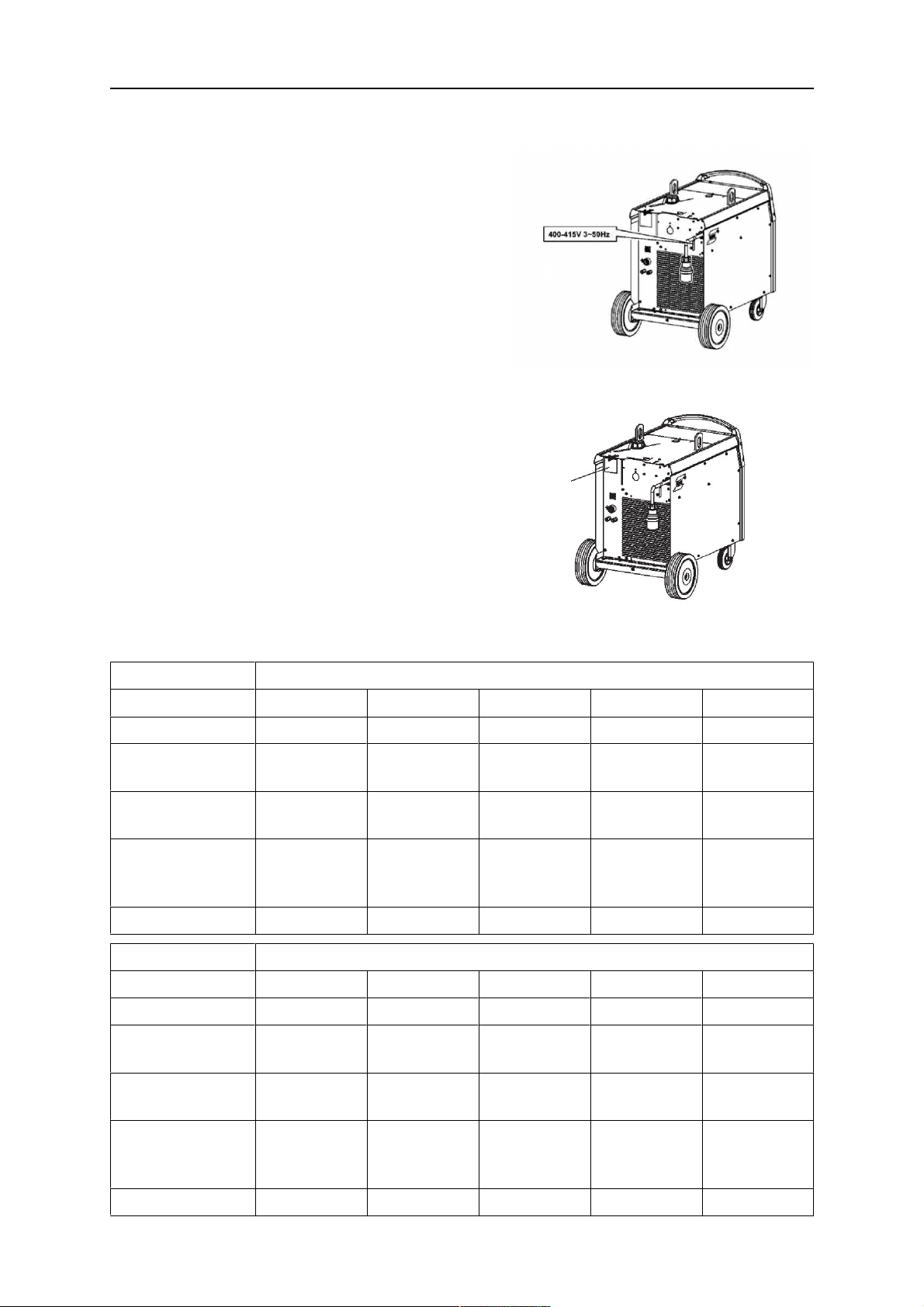

4.3 Netvoeding................................................................................................

GEBRUIK.......................................................................................................

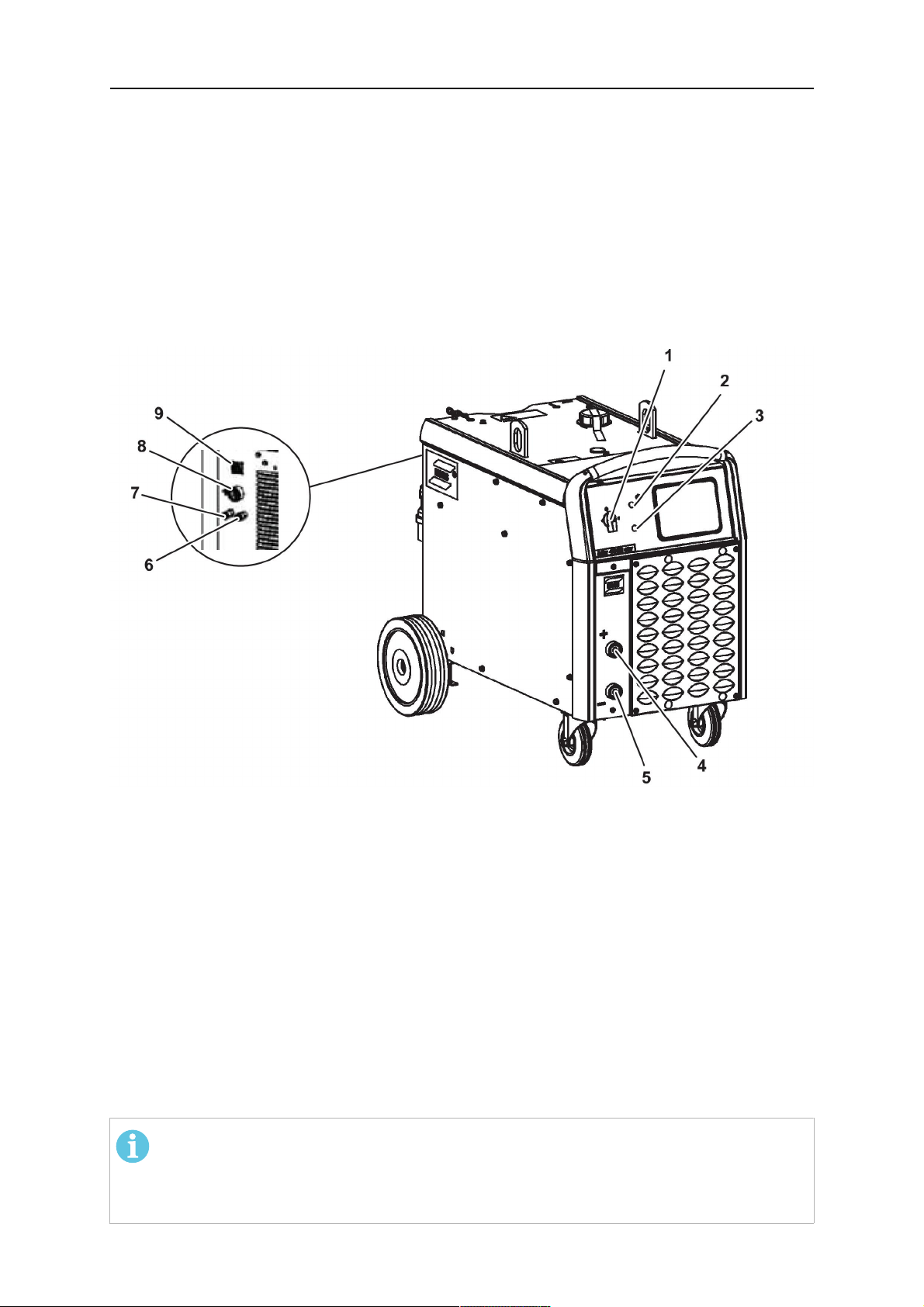

5.1 Aansluitingen en bedieningselementen.................................................

5.2 Oververhittingsbeveiliging ......................................................................

5.3 Wateraansluiting.......................................................................................

5.4 Waterstroombeveiliging...........................................................................

5.5 MIG/MAG- en FCAW-S-lassen .................................................................

5.6 MMA-lassen...............................................................................................

5.7 TIG-lassen .................................................................................................

ONDERHOUD................................................................................................

6.1 Inspectie en reiniging...............................................................................

6.1.1 Stroombron............................................................................................. 20

6.1.2 Lastoorts................................................................................................. 20

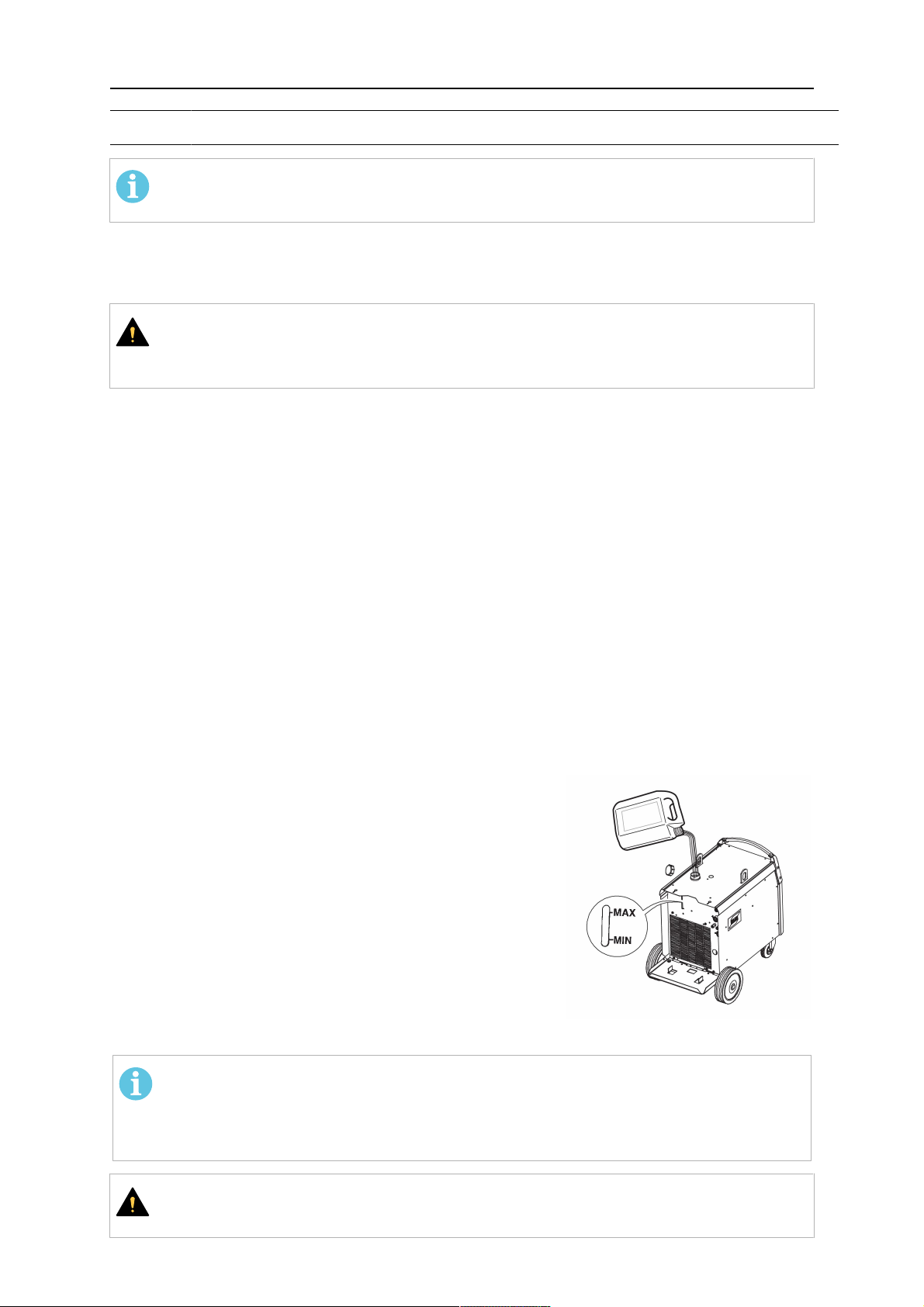

6.2 Koelmiddel bijvullen.................................................................................

PROBLEMEN OPLOSSEN ...........................................................................

RESERVEONDERDELEN BESTELLEN.......................................................

REINIGING............................................................................................................ 23

SCHEMA............................................................................................................... 24

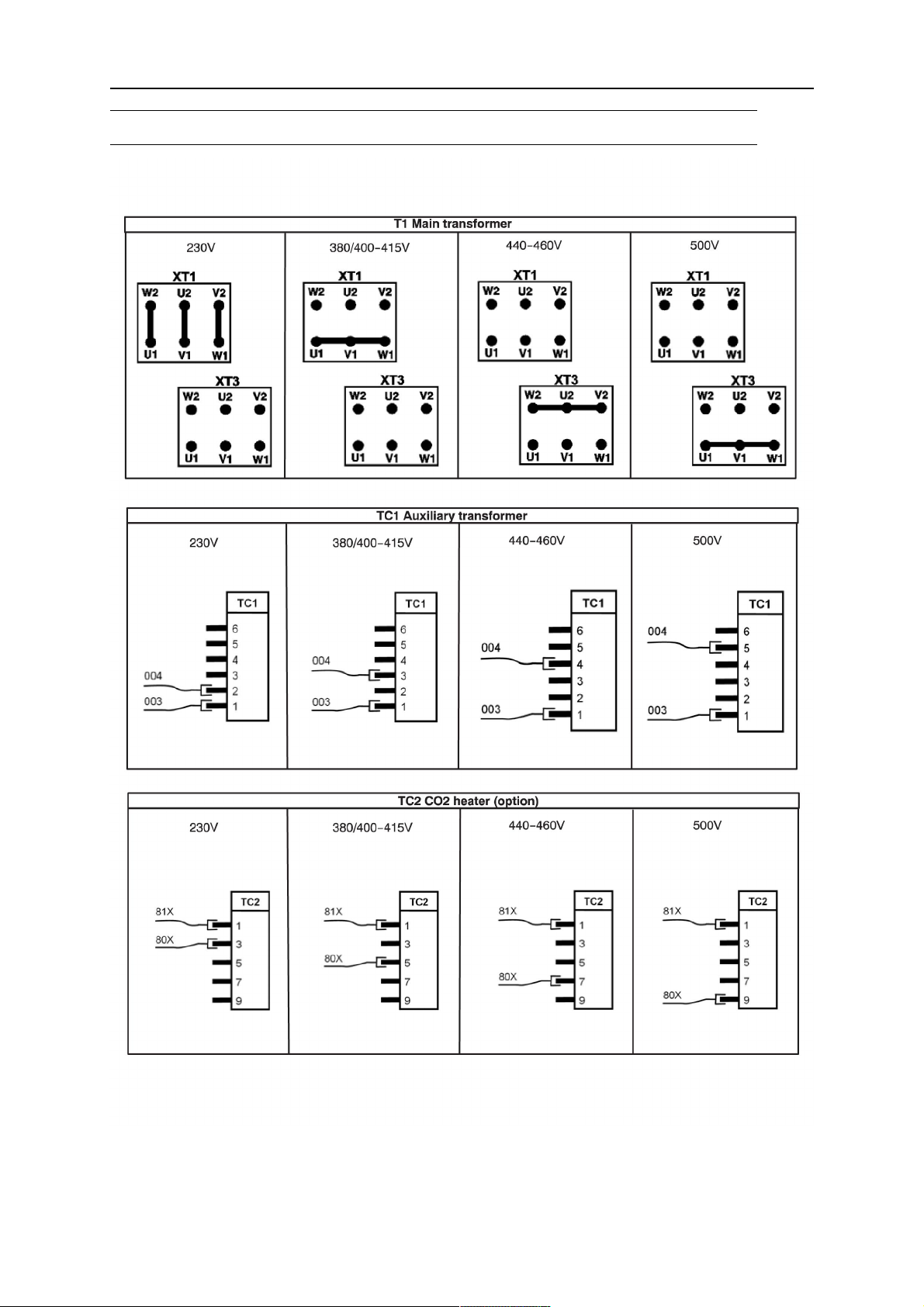

AANSLUITINSTRUCTIE....................................................................................... 27

BESTELNUMMERS.............................................................................................. 29

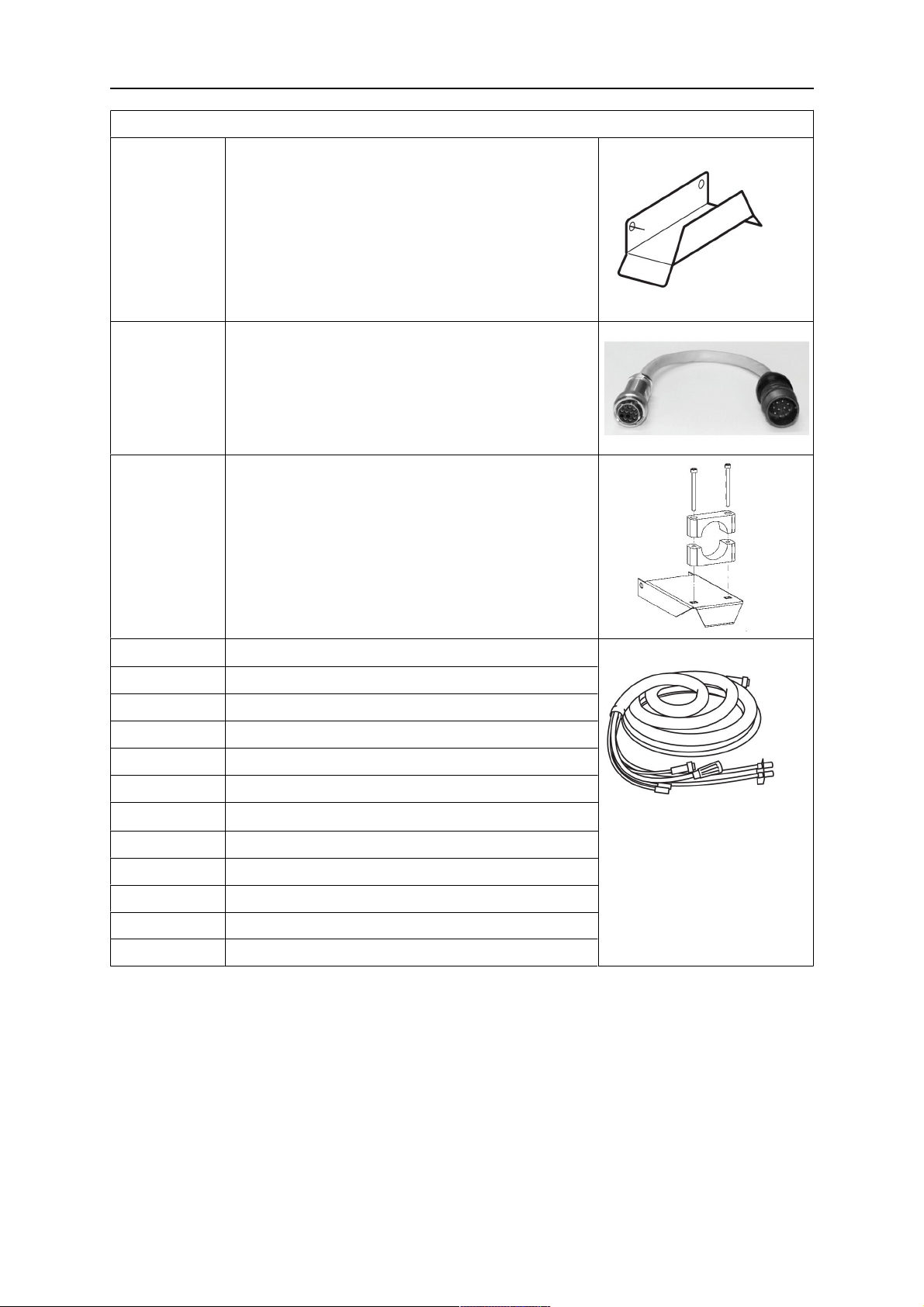

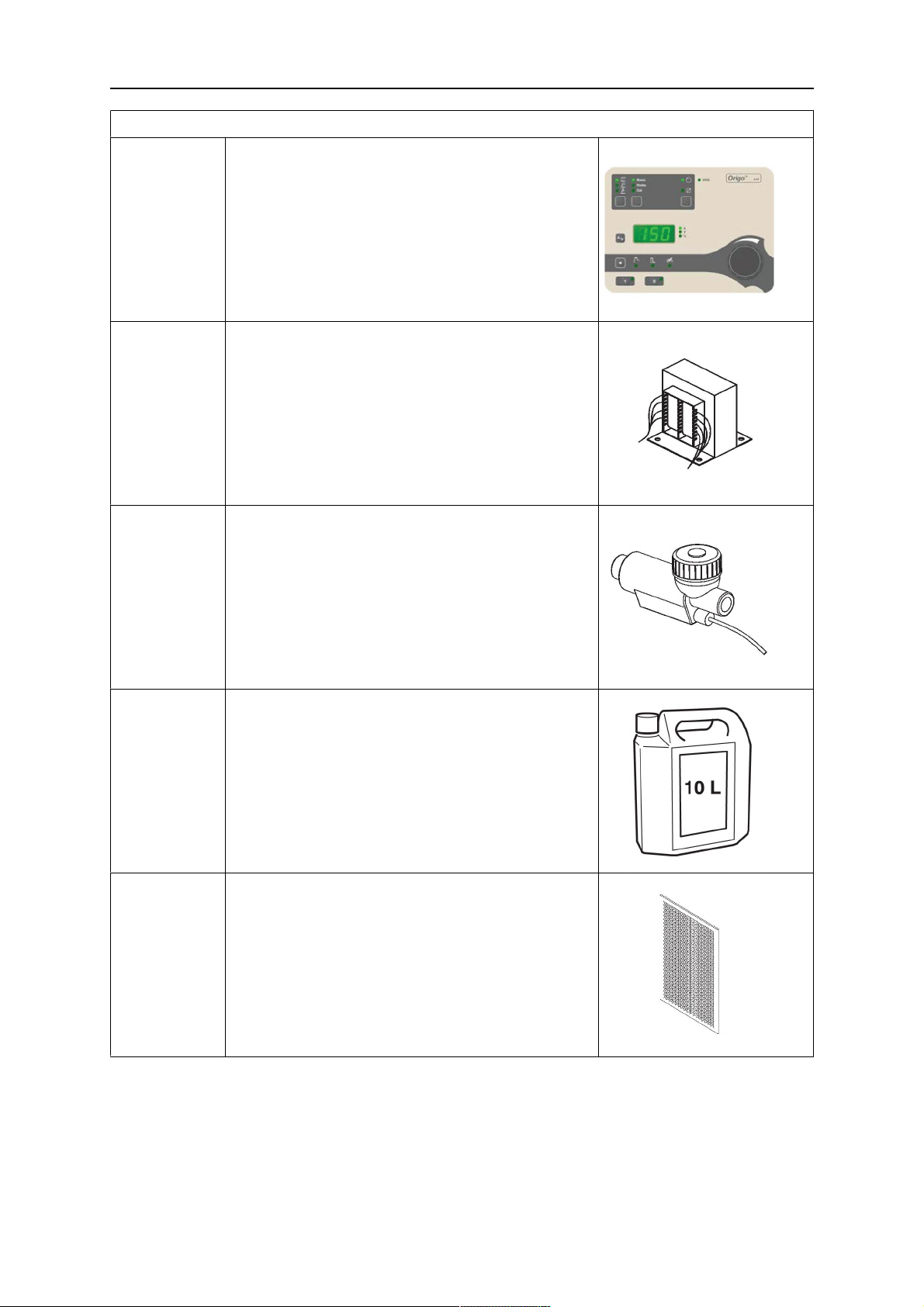

ACCESSOIRES .................................................................................................... 30

Rechten voorbehouden om specificaties zonder voorafgaande kennisgeving te wijzigen.

0463 264 001 © ESAB AB 2017

1 VEILIGHEID

1.1 Betekenis van de symbolen

Zoals gebruikt in deze handleiding: Betekent Let op! Wees Alert!

GEVAAR! Betekent een direct gevaar dat, indien niet vermeden, kan leiden tot direct

en ernstig persoonlijk letsel of overlijden.

WAARSCHUWING! Betekent een mogelijk gevaar dat kan leiden tot persoonlijk letsel of

overlijden.

VOORZICHTIG! Betekent een gevaar dat kan leiden tot beperkt persoonlijk letsel.

WAARSCHUWING!

Lees de instructiehandleiding vóór gebruik goed door en volg de richtlijnen op alle labels, de veiligheidsprocedures van de werkgever en de veiligheidsbladen (SDS) op.

1.2 Veiligheidsmaatregelen

De gebruikers van ESAB-apparatuur zijn er uiteindelijk verantwoordelijk voor erop toe te zien dat iedereen die met of in de nabijheid van de apparatuur werkt, alle toepasselijke veiligheidsmaatregelen in acht neemt. Deze veiligheidsmaatregelen moeten voldoen aan de eisen die voor dit type apparatuur gelden. De volgende aanbevelingen moeten in acht worden genomen naast de standaardvoorschriften die op de werkplek van kracht zijn.

Alle werkzaamheden moeten worden uitgevoerd door daartoe getraind personeel dat goed bekend is met de werking van de apparatuur. Onjuiste bediening van de apparatuur kan leiden tot gevaarlijke situaties die letsel voor de gebruiker en schade aan de apparatuur tot gevolg kunnen hebben.

1. Iedereen die de apparatuur gebruikt, moet bekend zijn met: ○ de werking ervan ○ de plaats van de noodstopknoppen ○ de werking ervan ○ de toepasselijke veiligheidsmaatregelen ○ het las- en snijproces of ander doelmatig gebruik van de apparatuur

2. De gebruiker moet ervoor zorgen dat: ○ er zich geen onbevoegde personen ophouden binnen het werkbereik van de

apparatuur wanneer deze wordt ingeschakeld

○ niemand onbeschermd is wanneer de lasboog wordt ontstoken of er met

werkzaamheden wordt begonnen

3. De werkplek moet: ○ geschikt zijn voor het beoogde doel ○ tochtvrij zijn

0463 264 001

- 4 -

1 VEILIGHEID

4. Persoonlijke beschermingsmiddelen: ○ Draag altijd de aanbevolen persoonlijke beschermingsmiddelen, zoals een

veiligheidsbril, vlambestendige kleding, veiligheidshandschoenen

○ Draag geen loszittende kledingstukken of sieraden zoals sjaals, armbanden,

ringen, etc. die kunnen vastraken of brandwonden kunnen veroorzaken

5. Algemene veiligheidsmaatregelen: ○ Controleer of de aardkabel goed is vastgezet ○ Werkzaamheden aan hoogspanningsapparatuur mogen uitsluitend worden

uitgevoerd door een gekwalificeerde elektricien

○ Geschikte brandblusapparatuur moet duidelijk gemarkeerd en gemakkelijk

bereikbaar zijn

○ Smeer- en onderhoudswerkzaamheden mogen niet worden uitgevoerd aan in

bedrijf zijnde apparatuur

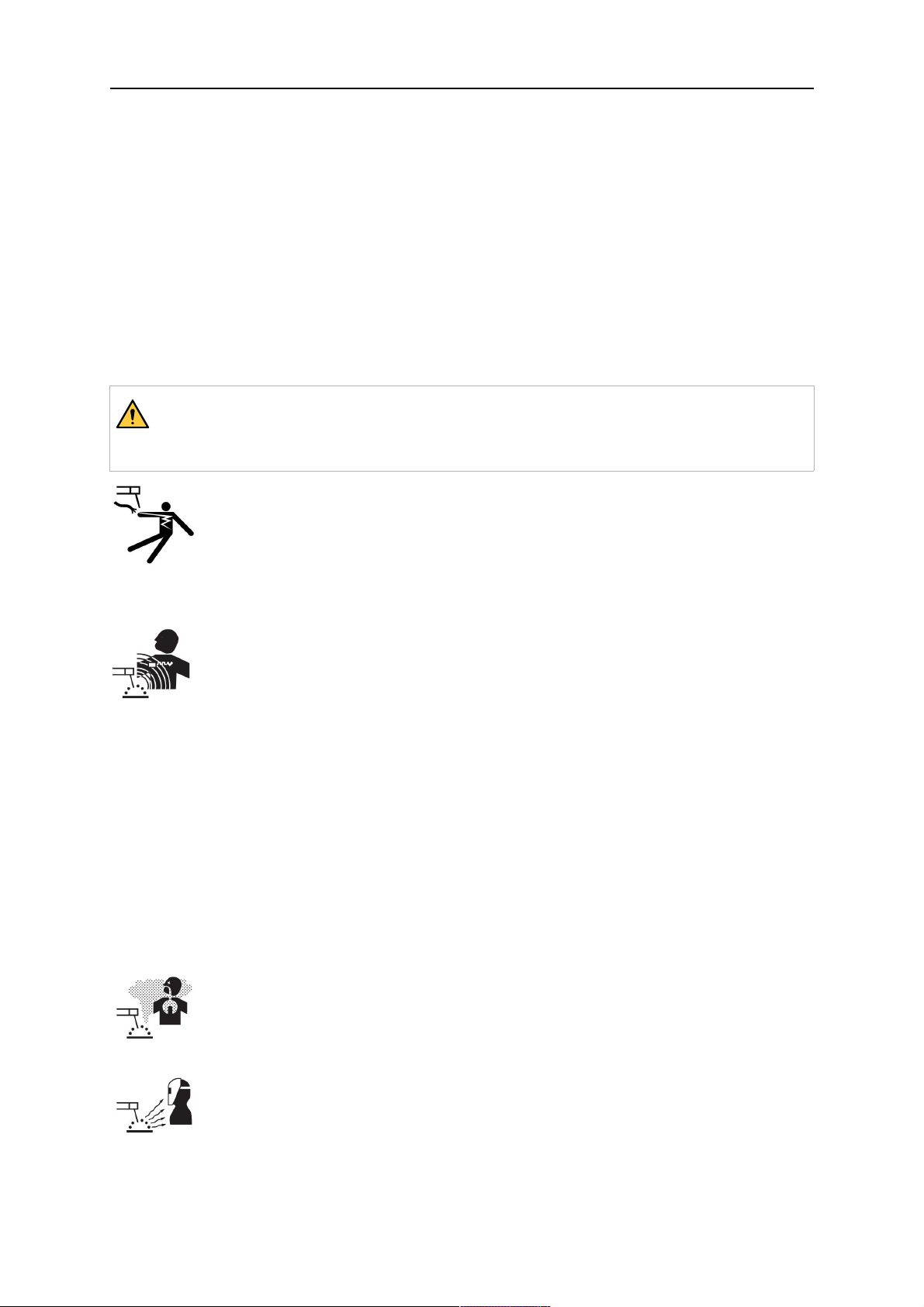

WAARSCHUWING!

Lassen en snijden met een lasboog kan gevaarlijk zijn voor uzelf en anderen. Neem voorzorgsmaatregelen als u gaat lassen en snijden.

ELEKTRISCHE SCHOK - Kan dodelijk zijn

• Installeer en aard de unit volgens de instructiehandleiding.

• Raak de elektrische onderdelen of elektroden niet aan met uw blote handen, natte handschoenen of natte kleding.

• Zorg dat u geïsoleerd van het werkstuk en aarde werkt.

• Zorg voor een veilige werkhouding

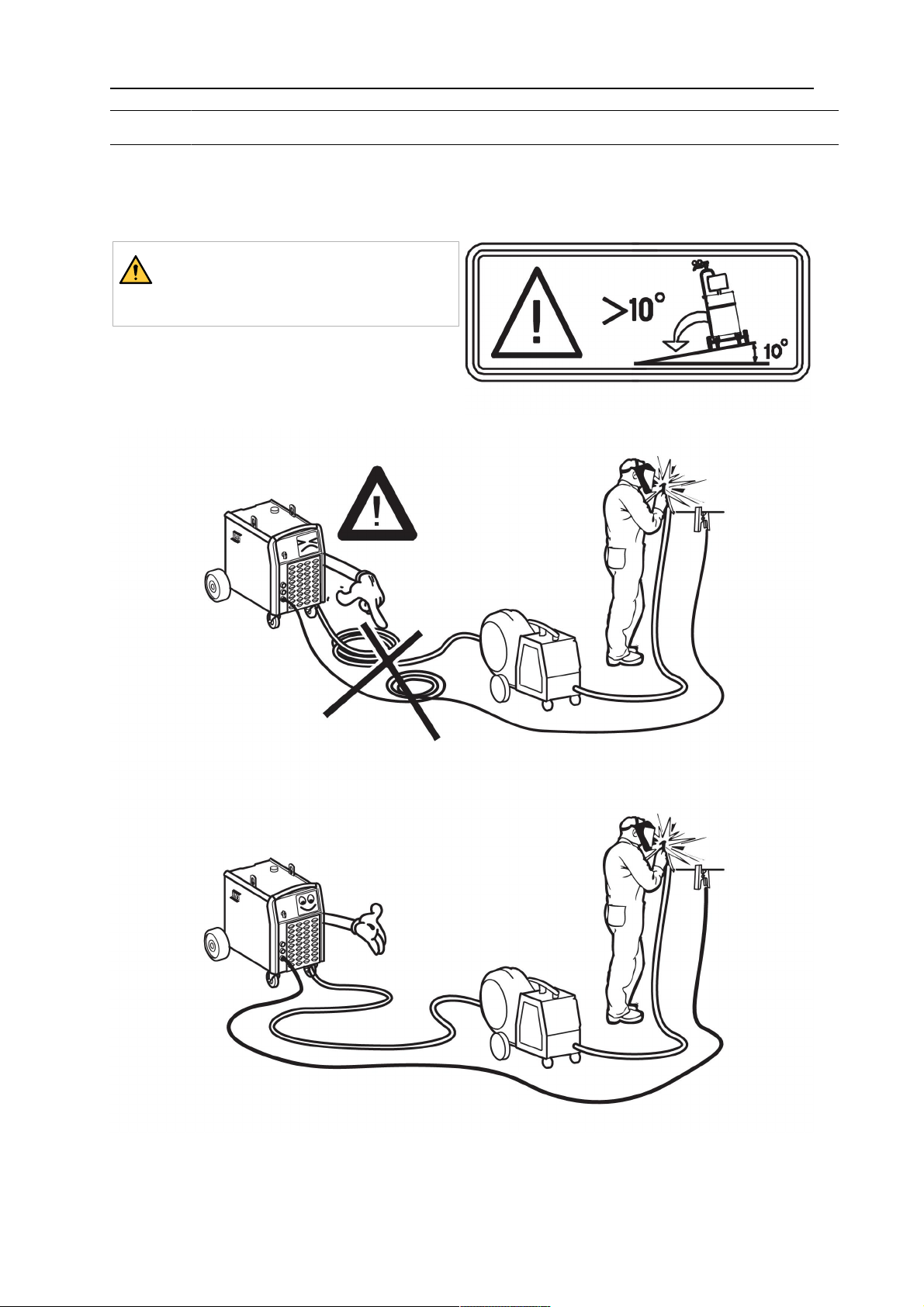

ELEKTROMAGNETISCHE VELDEN - Kunnen gevaar opleveren voor uw gezondheid

• Lassers met pacemakers moeten hun arts raadplegen voordat ze aan laswerkzaamheden beginnen. EMV kan met sommige pacemakers interfereren.

• Blootstelling aan EMV kan andere effecten op de gezondheid hebben die nu nog onbekend zijn.

• Lassers moeten altijd de volgende procedures volgen om de blootstelling aan elektromagnetische velden te minimaliseren:

○ Leg de elektrode en de werkkabels samen aan dezelfde kant van uw

lichaam. Zet ze indien mogelijk met tape vast. Zorg ervoor dat uw lichaam zich nooit tussen de toorts en de werkkabels bevindt. Draai de toorts of werkkabel nooit rond uw lichaam. Houd de stroombron en laskabels zo ver mogelijk uit de buurt van uw lichaam.

○ Sluit de werkkabel zo dicht mogelijk bij het te lassen gebied op het

werkstuk aan.

ROOK EN GASSEN - Kunnen een gevaar opleveren voor uw gezondheid

• Houd uw hoofd uit de gevaarlijke lasrook.

• Gebruik ventilatie en/of afzuiging bij de lasboog om gassen en rook uit uw inademingsgebied en werkgebied af te voeren.

BOOGSTRALING - Kunnen de ogen beschadigen en de huid verbranden

0463 264 001

• Bescherm uw ogen en lichaam. Gebruik het juiste lasscherm en de juiste filterlens en draag beschermende kleding.

• Bescherm omstanders m.b.v. schermen of lasgordijnen.

- 5 -

1 VEILIGHEID

LAWAAI - Te veel geluid kan uw gehoor beschadigen.

Bescherm uw oren. Draag oorbeschermers of andere gehoorbescherming.

BEWEGENDE DELEN - Kunnen letsel veroorzaken

• Houd alle deuren, panelen en kappen gesloten en zorg ervoor dat ze goed op hun plaats vastzitten. Laat kappen alleen door gekwalificeerd personeel verwijderen indien onderhoud nodig is en/of problemen moeten worden opgespoord en verholpen. Breng de panelen of kappen weer aan en sluit deuren nadat de servicewerkzaamheden zijn voltooid en voordat de motor word gestart.

• Schakel de motor uit voordat er een eenheid wordt geïnstalleerd of aangesloten.

• Houd uw handen, haar, losse kleding en gereedschap uit de buurt van bewegende delen.

BRANDGEVAAR

• Vonken (spatten) kunnen brand veroorzaken. Zorg dat er geen brandbare materialen in de buurt zijn.

• Niet gebruiken bij gesloten containers.

STORING - Neem bij storingen contact op met een deskundige monteur.

BESCHERM UZELF EN ANDEREN!

VOORZICHTIG!

Dit product is alleen bedoeld voor booglassen.

WAARSCHUWING!

Gebruik de stroombron niet voor het ontdooien van bevroren leidingen.

VOORZICHTIG!

Class A-apparatuur is niet bedoeld voor gebruik in woonomgevingen waar de elektrische stroom wordt geleverd via het openbare elektriciteitsnet, dat een lage spanning heeft. In dergelijke omgevingen kunnen moeilijkheden ontstaan met de elektromagnetische compatibiliteit van Class A-apparatuur als gevolg van geleidings- en stralingsverstoringen.

0463 264 001

- 6 -

1 VEILIGHEID

LET OP! Breng afgedankte elektronische apparatuur naar een

recyclestation!

In overeenstemming met de Europese richtlijn 2012/19/EG betreffende afgedankte elektrische en elektronische apparatuur en de toepassing hiervan overeenkomstig nationale regelgeving, moet elektrische en/of elektronische apparatuur aan het einde van de levensduur naar een recyclestation worden gebracht.

Als verantwoordelijke voor de apparatuur moet u zelf informatie inwinnen over goedgekeurde inzamelpunten.

Neem voor meer informatie contact op met de dichtstbijzijnde ESAB-dealer.

Het leveringsprogramma van ESAB omvat een assortiment lasaccessoires en persoonlijke beschermingsmiddelen. Voor bestelinformatie kunt u contact opnemen met uw lokale ESAB-dealer of onze website bezoeken.

0463 264 001

- 7 -

2 INLEIDING

De Mig 4002c, Mig 5002c en Mig 6502c zijn lasstroombronnen bedoeld voor zowel MIG/MAG-lassen als voor het lassen met draad met een poederkern (FCAW-S), live TIG-lassen (alleen bij een aantal bedieningspanelen) en voor het lassen met beklede en cellulosische elektroden (MMA).

De stroombronnen zijn bedoeld voor gebruik met de volgende draadaanvoereenheden:

• Feed 3004/4804

• MobileFeed 300

• YardFeed 2000

De accessoires van ESAB voor dit product zijn vermeld in het hoofdstuk "ACCESSOIRES" in deze handleiding.

2.1 Apparatuur

De stroombron wordt geleverd met:

• Aardkabel van 5m met aardklem

• Plaats voor gascilinder

• Bevestigingsketting voor gascilinder

• Geleidepin voor draadaanvoereenheid

• Koeleenheid (indien van toepassing)

• Gebruiksaanwijzing

0463 264 001

- 8 -

3 TECHNISCHE GEGEVENS

Mig 4002c

Netspanning 380/400 - 415 V, +/-10%, 3~ 50/60 Hz

230/400 - 415/440 - 460/500 V, +/-10%, 3~ 50/60 Hz

Maximale belasting bij MIG/MAG

60% inschakelduur 400 A / 34,0 V

100% inschakelduur 310 A / 30,0 V

Maximale belasting bij MMA

60% inschakelduur 400 A / 36,0 V

100% inschakelduur 310 A / 33,0 V

Lasbereik 1)

MIG/MAG 20 A / 15 V - 400 A / 34,0 V

MMA 20 A / 20,8 V - 400 A / 36,0 V

Nullastspanning

MIG/MAG zonder VRD-functie

MMA zonder VRD-functie

VRD-functie gedeactiveerd

VRD-functie geactiveerd

68,0 V

62,0 V

56,0 V

< 35,0 V

Open vermogen 500 W

met koeleenheid 700 W

in energiebesparende modus (15 min. na laatste las)

Arbeidsfactor bij maximale stroom

60 W

0,88

MMA

Rendement bij maximale stroom

70%

MMA

Stuurspanning 42,0 V, 50/60 Hz

Afmetingen l x b x h 830 × 640 × 835 mm (32,7 × 25,2 × 32,9 inch)

Gewicht 149 kg (328,5 lb)

met koeleenheid 163 kg (359,4 lb)

Bedrijfstemperatuur -10 tot +40 °C (+14 tot +104 °F)

Transporttemperatuur -20 tot +55 °C (-4 tot +131 °F)

Beschermingsklasse IP 23

Gebruiksklasse

Lasbereiken wijken af van de mogelijke instelbereiken op het paneel.

Stroombesparende modus werkt alleen in MIG/MAG.

Geldig voor stroombronnen zonder VRD-specificatie op het typeplaatje.

Geldig voor stroombronnen met VRD-specificatie op het typeplaatje. De VRD-functie wordt

uitgelegd in de instructiehandleiding voor het bedieningspaneel.

0463 264 001

- 9 -

3 TECHNISCHE GEGEVENS

Mig 5002c

Netspanning 380/400 - 415 V, +/-10%, 3~ 50/60 Hz

230/400 - 415/440 - 460/500 V, +/-10%, 3~ 50/60 Hz

Maximale belasting bij MIG/MAG

60% inschakelduur 500 A / 39,0 V

100% inschakelduur 400 A / 34,0 V

Maximale belasting bij MMA

60% inschakelduur 500 A / 40,0 V

100% inschakelduur 400 A / 36,0 V

Lasbereik

MIG/MAG 20 A / 15,0 V - 500 A / 39,0 V

MMA 20 A / 20,8 V - 500 A / 40,0 V

Nullastspanning

MIG/MAG zonder VRD-functie

MMA zonder VRD-functie

VRD-functie gedeactiveerd

VRD-functie geactiveerd

68,0 V

62,0 V

56,0 V

< 35,0 V

Open vermogen 550 W

met koeleenheid 750 W

in energiebesparende modus (15 min. na laatste las)

Arbeidsfactor bij maximale stroom

60 W

0,90

MMA

Rendement bij maximale stroom

72%

MMA

Stuurspanning 42,0 V, 50/60 Hz

Afmetingen l x b x h 830 × 640 × 835 mm (32,7 × 25,2 × 32,9 inch)

Gewicht 185 kg (407,9 lb)

met koeleenheid 199 kg (438,7 lb)

Bedrijfstemperatuur -10 tot +40 °C (+14 tot +104 °F)

Transporttemperatuur -20 tot +55 °C (-4 tot +131 °F)

Beschermingsklasse IP 23

Gebruiksklasse

Lasbereiken wijken af van de mogelijke instelbereiken op het paneel.

Stroombesparende modus werkt alleen in MIG/MAG.

Geldig voor stroombronnen zonder VRD-specificatie op het typeplaatje.

Geldig voor stroombronnen met VRD-specificatie op het typeplaatje. De VRD-functie wordt

uitgelegd in de instructiehandleiding voor het bedieningspaneel.

0463 264 001

- 10 -

3 TECHNISCHE GEGEVENS

Mig 6502c

Netspanning 380/400 - 415 V, +/-10%, 3~ 50/60 Hz

230/400 - 415/440 - 460/500 V, +/-10%, 3~ 50/60 Hz

Maximale belasting bij MIG/MAG

60% inschakelduur 650 A / 44,0 V

100% inschakelduur 500 A / 39,0 V

Maximale belasting bij MMA

60% inschakelduur 650 A / 44,0 V

100% inschakelduur 500 A / 40,0 V

Lasbereik

MIG/MAG 20 A / 15,0 V - 650 A / 39,0 V

MMA 20 A / 20,8 V - 650 A / 40,0 V

Nullastspanning

MIG/MAG zonder VRD-functie

MMA zonder VRD-functie

VRD-functie gedeactiveerd

VRD-functie geactiveerd

68,0 V

62,0 V

56,0 V

< 35,0 V

Open vermogen 670 W

met koeleenheid 870 W

in energiebesparende modus (15 min. na laatste las)

Arbeidsfactor bij maximale stroom

60 W

0,90

MMA

Rendement bij maximale stroom

76%

MMA

Stuurspanning 42,0 V, 50/60 Hz

Afmetingen l x b x h 830 × 640 × 835 mm (32,7 × 25,2 × 32,9 inch)

Gewicht 222 kg (489,4 lb)

met koeleenheid 236 kg (520,3 lb)

Bedrijfstemperatuur -10 tot +40 °C (+14 tot +104 °F)

Transporttemperatuur -20 tot +55 °C (-4 tot +131 °F)

Beschermingsklasse IP 23

Gebruiksklasse

Lasbereiken wijken af van de mogelijke instelbereiken op het paneel.

Stroombesparende modus werkt alleen in MIG/MAG.

Geldig voor stroombronnen zonder VRD-specificatie op het typeplaatje.

Geldig voor stroombronnen met VRD-specificatie op het typeplaatje. De VRD-functie wordt

uitgelegd in de instructiehandleiding voor het bedieningspaneel.

0463 264 001

- 11 -

3 TECHNISCHE GEGEVENS

Koeleenheid

Koelcapaciteit 1,0 kW bij 25 °C (77 °F) en waterstroom 1,0 l/min

(0,26 gpm)

Koelmiddel Kant-en-klaarkoelmiddel van ESAB

Koelmiddelhoeveelheid 5 l (1,45 gal)

Maximale waterstroom 2,1 l/min (0,55 gpm)

Inschakelduur

De inschakelduur is de tijd uitgedrukt in een percentage van een periode van tien minuten, gedurende welke u bij een bepaalde belasting kunt lassen of snijden zonder gevaar van overbelasting. De inschakelduur geldt voor 40°C/104°F of lager.

Beschermingsklasse

De IP-code duidt de beschermingsklasse aan, d.w.z. de mate van bescherming tegen het binnendringen van vaste deeltjes of water.

Apparatuur met code IP23 is bedoeld voor binnen- en buitengebruik.

Toepassingsklasse

Het symbool geeft aan dat de stroombron ontworpen is voor gebruik op plaatsen met een verhoogd elektrisch gevaar.

0463 264 001

- 12 -

4 INSTALLATIE

De installatie moet door een deskundige technicus worden uitgevoerd.

VOORZICHTIG!

Dit product is bedoeld voor industrieel gebruik. In een woonomgeving kan dit product radiostoringen veroorzaken. Het is de verantwoordelijkheid van de gebruiker om passende voorzorgsmaatregelen te nemen.

WAARSCHUWING!

Bij het tillen van de stroombron moeten banden worden gebruikt. Het handvat is uitsluitend bedoeld om deze te trekken.

4.1 Plaatsing

Stel de lasstroombron zodanig op dat de ventilatieopeningen niet worden geblokkeerd.

0463 264 001

- 13 -

4 INSTALLATIE

4.2 Onderdelen monteren

WAARSCHUWING!

Tijdens transport bevinden de achterwielen van de stroombron zich in de voorwaartse positie. Plaats de wielen voorafgaand aan gebruik in de achterpositie.

0463 264 001

- 14 -

4 INSTALLATIE

4.3 Netvoeding

Zorg ervoor dat de lasstroombron op de juiste netspanning is aangesloten en dat deze wordt beveiligd door een zekering van voldoende sterkte. Zorg ervoor dat het apparaat wordt geaard volgens de geldende voorschriften.

De primaire kant van de transformatoren moeten worden aangesloten volgens het hoofdstuk "Aansluitinstructie".

• T1 Hoofdtransformator

• TC1 Extra transformator

• TC2 CO2-verwarmer (optie)

Typeplaatje met gegevens over aansluiting op de

netspanning

Aanbevolen zekeringgroottes en minimale kabeldoorsnedes

3~ 50/60 Hz Mig 4002c

Netspanning 230 V 380 V 400-415 V 440-460 V 500 V

Primaire stroom

60%

56 A 34 A (45 A*) 32 A (43 A*) 29 A (39 A*) 26 A (35 A*)

inschakelduur

100%

43 A 26 A 25 A 23 A 20 A

inschakelduur

Diameter

4 G 10 mm

4 G 4 mm

netspanningska bel

Zekering traag 35 A 25 A ( 50 A*) 25 A ( 50 A*) 25 A ( 50 A*) 20 A ( 50 A*)

3~ 50/60 Hz Mig 5002c

Netspanning 230 V 380 V 400-415 V 440-460 V 500 V

Primaire stroom

60%

75 A 45 A (53 A*) 43 A (50 A*) 39 A (48 A*) 34 A (42 A*)

inschakelduur

100%

57 A 35 A 33 A 30 A 26 A

inschakelduur

Diameter

4 G 16 mm

4 G 6 mm

netspanningska bel

Zekering traag 63 A 35 A ( 50 A*) 35 A ( 50 A*) 35 A ( 50 A*) 35 A ( 50 A*)

0463 264 001

- 15 -

4 INSTALLATIE

3~ 50/60 Hz Mig 6052c

Netspanning 230 V 380 V 400-415 V 440-460 V 500 V

Primaire stroom

60%

103A 62 A (68 A*) 59 A (65 A*) 53 A (69 A*) 47 A (52 A*)

inschakelduur

100%

80 A 48 A 46 A 42 A 37 A

inschakelduur

Diameter

4 G 25 mm24 G 10 mm24 G 10 mm24 G 10 mm24 G 10 mm

netspanningska bel

Zekering traag 80 A 50 A ( 63 A*) 50 A ( 63 A*) 50 A ( 63 A*) 50 A ( 63 A*)

* AAG (Arc Air Gouging; elektrisch gutsen)

LET OP!

De bovenstaande kabeldiameters en zekeringen zijn in overeenstemming met de Zweedse regelgeving. Voor andere regio's geldt dat voedingskabels geschikt moeten zijn voor de toepassing en moeten voldoen aan de plaatselijke en nationale voorschriften.

0463 264 001

- 16 -

5 GEBRUIK

Algemene veiligheidsmaatregelen voor het gebruik van de apparatuur vindt u in het hoofdstuk "VEILIGHEID" in deze handleiding. Lees deze goed door voordat u de apparatuur gaat gebruiken!

WAARSCHUWING!

Zet de apparatuur vast - vooral bij een oneffen of aflopende ondergrond.

0463 264 001

- 17 -

5 GEBRUIK

5.1 Aansluitingen en bedieningselementen

1 Netschakelaar 0 / 1 6 RODE aansluiting voor koelwater van de

draadaanvoereenheid

2 Indicatielampje, stroombron AAN 7 BLAUWE aansluiting voor koelwater

naar de draadaanvoereenheid

3 Indicatielampje, oververhitting / fout 8 Aansluiting voor lasstroomkabel (+)

4 Aansluiting voor lasstroomkabel (+) 9 Aansluiting besturingskabel (van/naar

draadaanvoereenheid)

5 Aansluiting voor lasstroomkabel (-)

5.2 Oververhittingsbeveiliging

De lasstroombron is voorzien van een oververhittingsbeveiliging die wordt ingeschakeld als de interne temperatuur te hoog wordt. Als dit gebeurt, wordt de lasstroom onderbroken en gaat het oranje indicatielampje aan de voorzijde van de stroombron branden.

De oververhittingsbeveiliging wordt automatisch gereset als de temperatuur voldoende is gedaald en dan gaat het indicatielampje uit.

5.3 Wateraansluiting

De draadaanvoereenheid is uitgerust met een detectiesysteem ELP, (ESAB Logic Pump) dat controleert of de waterslangen voor de lastoorts zijn aangesloten. Bij aansluiting van een watergekoelde lastoorts start de waterpomp.

Bij het aansluiten van koelwaterslangen van/naar de draadaanvoereenheid, moet de AAN/UIT-schakelaar van de stroombron in de stand UIT staan.

LET OP!

Als een watergekoelde lastoorts wordt gebruikt en de pomp niet is ingeschakeld, kan de lastoorts beschadigd raken. Daarom wordt het afgeraden de draadaanvoereenheden zonder ELP te gebruiken.

0463 264 001

- 18 -

5 GEBRUIK

5.4 Waterstroombeveiliging

De waterstroombeveiliging onderbreekt de lasstroom als er geen koelwater meer beschikbaar is en het oranje indicatielampje aan voorzijde van de stroombron gaat branden.

De waterstroombeveiliging is een accessoire. Zie het hoofdstuk "ACCESSOIRES" voor het bestelnummer.

5.5 MIG/MAG- en FCAW-S-lassen

Een continu aangevoerde draad wordt door een boog gesmolten. Het lasbad wordt beschermd door beschermgas. Voor MIG/MAG- en FCAW-S-lassen is de stroombron uitgerust met:

• een draadaanvoereenheid

• een lastoorts

• een kabel voor aansluiting van de draadaanvoereenheid op de stroombron

• beschermgasfles

5.6 MMA-lassen

MMA-lassen wordt ook wel lassen met beklede elektroden genoemd. De lasboog smelt de elektrode en de bekleding van de elektrode vormt de beschermende slak.

Voor het lassen met beklede en cellulosische elektroden is de stroombron uitgerust met:

• laskabel met een elektrodeklem.

5.7 TIG-lassen

Bij TIG-lassen wordt het metaal van het werkstuk gesmolten door middel van een boog vanaf een wolframelektrode die zelf niet smelt. Het lasbad en de elektrode worden door beschermgas beschermd. Voor TIG-lassen is de lasstroombron uitgerust met:

• TIG-toorts met wolframelektrode en gasklep

• argongasfles

• argongasregelaar

"Live TIG-start"

Bij een ”Live TIG-start” moet de wolframelektrode tegen het werkstuk worden gehouden. Als de elektrode weer van het werkstuk wordt verwijderd, ontsteekt de boog met de ingestelde stroomsterkte.

0463 264 001

- 19 -

6 ONDERHOUD

LET OP!

Regelmatig onderhoud is belangrijk voor een veilige en betrouwbare werking.

Alleen personen met de juiste kennis van elektrotechniek (bevoegd personeel) mogen de veiligheidsplaten verwijderen voor het aansluiten van apparatuur of het uitvoeren van service, onderhoud of reparaties aan de lasapparatuur.

VOORZICHTIG!

Elk recht op de garantievoorwaarden van de leverancier vervalt als de klant tijdens de garantieperiode zelf reparaties aan het product uitvoert.

6.1 Inspectie en reiniging

6.1.1 Stroombron

Controleer regelmatig of de stroombron niet vervuild is.

De stroombron moet regelmatig worden schoon geblazen met behulp van droge perslucht met verminderde druk, zie het hoofdstuk "REINIGING". In minder schone omgevingen moet dit vaker worden uitgevoerd.

Anders kan de luchtinlaat/-uitlaat verstopt raken en kan het apparaat oververhit raken. Om dit te voorkomen, kunt u een luchtfilter gebruiken.

Het luchtfilter is een accessoire. Het bestelnummer is te vinden in hoofdstuk "ACCESSOIRES".

6.1.2 Lastoorts

Slijtdelen moeten regelmatig worden gereinigd en vervangen om probleemloos te lassen.

6.2 Koelmiddel bijvullen

Koelmiddel

Gebruik alleen door ESAB goedgekeurd koelmiddel. Niet-goedgekeurde koelmiddelen kunnen de apparatuur beschadigen en de productveiligheid in gevaar brengen. Zie het hoofdstuk "ACCESSOIRES" in de instructiehandleiding voor bestelinformatie.

• Vul met koelmiddel. (Het vloeistofpeil dient zich tussen de maximum- en minimummarkering te bevinden).

• Maak de koelwaterslang voor uitgaand koelwater (blauwe aansluiting van lastoorts) los, zodat eventueel aanwezige lucht kan ontsnappen.

• Sluit de koelwaterslang weer aan.

LET OP!

Het koelmiddel moet worden bijgevuld als er een lastoorts of aansluitkabels van 5 meter of langer worden aangesloten. Als u het waterniveau bij het bijvullen wilt aanpassen, hoeft u de koelwaterslang niet los te koppelen.

VOORZICHTIG!

Het koelmiddel dient te worden verwerkt als chemisch afval.

0463 264 001

- 20 -

7 PROBLEMEN OPLOSSEN

Probeer de volgende controles en inspecties voordat u een bevoegde onderhoudsmonteur laat komen.

Probleem Oplossing

Geen lasboog. • Controleer of de schakelaar van de netspanning is

ingeschakeld.

• Controleer of de lasstroom- en aardkabels op de juiste manier zijn aangesloten.

• Controleer of de juiste stroomsterkte is ingesteld.

De lasstroom wordt tijdens het lassen onderbroken.

• Controleer of de oververhittingsbeveiliging in werking is getreden (aangegeven door het oranje lampje op de voorzijde).

• Controleer de zekeringen van de netvoeding.

De beveiligingen voor oververhitting treden vaak in werking.

• Controleer of de luchtfilters verstopt zijn.

• Zorg ervoor dat de aangegeven waarden voor de stroombron niet worden overschreden (d.w.z. dat de eenheid niet wordt overbelast).

Slechte lasprestaties. • Controleer of de lasstroom- en aardkabels op de juiste

manier zijn aangesloten.

• Controleer of de juiste stroomsterkte is ingesteld.

• Controleer of de juiste lasdraden worden gebruikt.

• Controleer de zekeringen van de netvoeding.

0463 264 001

- 21 -

8 RESERVEONDERDELEN BESTELLEN

VOORZICHTIG!

Reparaties en elektrisch onderhoud moeten worden uitgevoerd door een erkende ESAB-onderhoudsmonteur. Gebruik alleen originele ESAB-onderdelen.

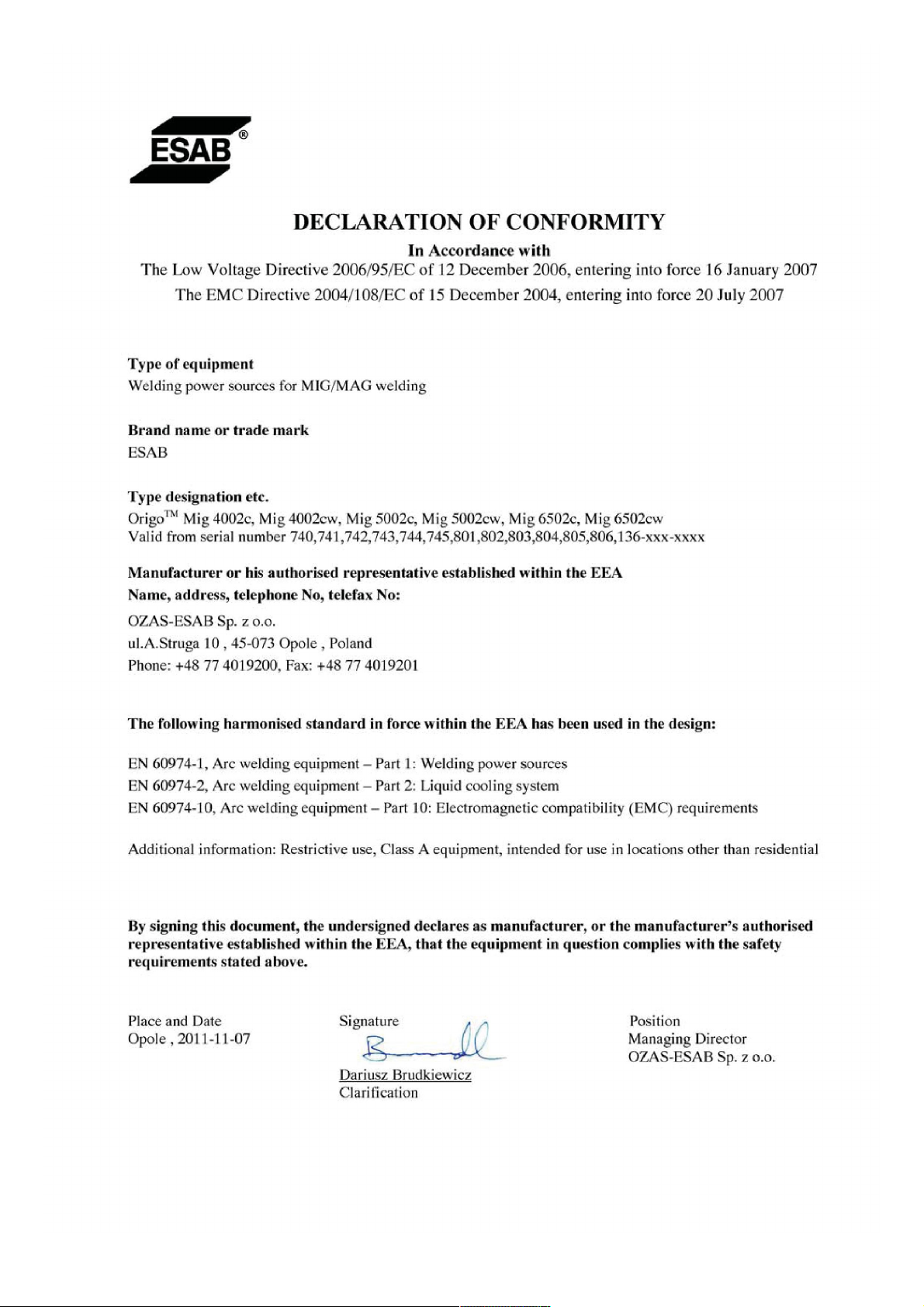

Mig 4002cw, Mig 4002c, Mig 5002cw, Mig 5002c, Mig 6502cw, Mig 6502c zijn ontworpen en getest conform de internationale en Europese normen 60974-1, 60974-2 en 60974-10. Na onderhouds- of reparatiewerkzaamheden dient de uitvoerende instantie erop toe te zien dat het product nog steeds voldoet aan de bovengenoemde normen.

Reserveonderdelen en verbruiksartikelen kunnen worden besteld via uw dichtstbijzijnde ESAB-dealer, zie de achteromslag van dit document. Vermeld bij het bestellen altijd het type product, het serienummer, de bestemming en het nummer van het reserveonderdeel dat u in de lijst met reserveonderdelen vindt. Dit versnelt het verzenden en garandeert een juiste levering.

0463 264 001

- 22 -

REINIGING

0463 264 001

- 23 -

SCHEMA

0463 264 001

- 24 -

SCHEMA

Diagram (1)

0463 264 001

- 25 -

SCHEMA

Diagram (2)

0463 264 001

- 26 -

AANSLUITINSTRUCTIE

0463 264 001

- 27 -

AANSLUITINSTRUCTIE

0463 264 001

- 28 -

BESTELNUMMERS

Mig 4002c, Mig 5002c, Mig 6502c

Ordering no. Denomination Notes

0349 309 780 Mig 4002cw 380 V - 415 V , 50/60 Hz with water cooling

0349 311 300 Mig 4002c 380 V - 415 V , 50/60 Hz

0349 311 350 Mig 5002cw 380 V - 415 V , 50/60 Hz with water cooling

0349 311 330 Mig 5002c 380 V - 415 V , 50/60 Hz

0349 311 390 Mig 6502cw 380 V - 415 V , 50/60 Hz with water cooling

0349 311 370 Mig 6502c 380 V - 415 V , 50/60 Hz

0349 311 320 Mig 4002cw 230 V - 500 V , 50/60 Hz with water cooling

0349 311 310 Mig 4002c 230 V - 500 V , 50/60 Hz

0349 311 360 Mig 5002cw 230 V - 500 V , 50/60 Hz with water cooling

0349 311 340 Mig 5002c 230 V - 500 V , 50/60 Hz

0349 311 400 Mig 6502cw 230 V - 500 V , 50/60 Hz with water cooling

0349 311 380 Mig 6502c 230 V - 500 V , 50/60 Hz

0349 300 544 Spare parts list Mig 4002c - Mig 6502c

Technische documentatie is beschikbaar op internet: www.esab.com

0463 264 001

- 29 -

ACCESSOIRES

Mig 4002c, Mig 5002c, Mig 6502c

Wire feed unit with control panel MA23

0460 526 887 Feed 3004

0460 526 897 Feed 3004 with water

0460 526 987 Feed 4804

0460 526 997 Feed 4804 with water

Wire feed unit with control panel MA24

0460 526 889 Feed 3004

0460 526 899 Feed 3004 with water

0460 526 989 Feed 4804

0460 526 999 Feed 4804 with water

Wire feed unit with control panel U6

0460 526 886 Feed 3004

0460 526 896 Feed 3004 with water

0460 526 986 Feed 4804

0460 526 996 Feed 4804 with water

Wire feed unit without control panel, for U8

0460 526 881 Feed 3004

0460 526 891 Feed 3004 with water

0460 526 981 Feed 4804

0460 526 991 Feed 4804 with water

Control panel U8

0460 820 880 Control panel U8

0460 820 881 Control panel U82Plus

Wire feed unit with control panel MA23

0459 906 887 YardFeed 2000

0459 906 897 YardFeed 2000 with water

Wire feed unit with control panel U6

0459 906 886 YardFeed 2000

0459 906 896 YardFeed 2000 with water

0463 264 001

- 30 -

ACCESSOIRES

Mig 4002c, Mig 5002c, Mig 6502c

0349 313 055 A24 Control panel Kit

0349 302 250 Transformer for CO2 heater

0349 302 251 Water flow guard

0465 720 002 ESAB ready mixed coolant (10 l / 2,64 gal)

Het gebruik van een andere koelvloeistof dan de voorgeschreven koelvloeistof kan de apparatuur beschadigen. In geval van een dergelijke schade zijn alle garantieverplichtingen van ESAB niet langer van toepassing.

0349 302 252 Filter

0463 264 001

- 31 -

ACCESSOIRES

Mig 4002c, Mig 5002c, Mig 6502c

0349 303 362 Holder for welding torch and cables

0349 311 512 Adapter (12 pole to 10 pole)

0349 311 700 Strain relief

Connection set for YardFeed 2000, 50 mm

0459 528 562 10.0 m (32.8 ft)

0459 528 563 15.0 m (49.2 ft)

0459 528 564 25.0 m (82.0 ft)

0459 528 565 35.0 m (114.8 ft)

0459 528 566 50.0 m (164.0 ft)

Connection set water 50 mm

0459 528 572 10.0 m (32.8 ft)

0459 528 573 15.0 m (49.2 ft)

0459 528 574 25.0 m (82.0 ft)

0459 528 575 35.0 m (114.8 ft)

0459 528 576 50.0 m (164.0 ft)

0463 264 001

- 32 -

ACCESSOIRES

Mig 4002c, Mig 5002c, Mig 6502c

Connection set for Feed 3004/ 4804, 70 mm

0459 528 780 1.7 m (5.6 ft)

0459 528 781 5.0 m (16.4 ft)

0459 528 782 10.0 m (32.8 ft)

0459 528 783 15.0 m (49.2 ft)

0459 528 784 25.0 m (82.0 ft)

0459 528 785 35.0 m (114.8 ft)

Connection set water 70 mm

0459 528 790 1.7 m (5.6 ft)

0459 528 791 5.0 m (16.4 ft)

0459 528 792 10.0 m (32.8 ft)

0459 528 793 15.0 m (49.2 ft)

0459 528 794 25.0 m (82.0 ft)

0459 528 795 35.0 m (114.8 ft)

Connection set for Feed 3004/ 4804, 95 mm

0459 528 980 1.7 m (5.6 ft)

Connection set water 95 mm

0459 528 990 1.7 m (5.6 ft)

0459 528 991 5.0 m (16.4 ft)

0459 528 992 10.0 m (32.8 ft)

0459 528 993 15.0 m (49.2 ft)

0459 528 994 25.0 m (82.0 ft)

0463 264 001

- 33 -

ESAB subsidiaries and representative offices

Europe

AUSTRIA

ESAB Ges.m.b.H Vienna-Liesing Tel: +43 1 888 25 11 Fax: +43 1 888 25 11 85

BELGIUM

S.A. ESAB N.V. Heist-op-den-Berg Tel: +32 15 25 79 30 Fax: +32 15 25 79 44

BULGARIA

ESAB Kft Representative Office Sofia Tel: +359 2 974 42 88 Fax: +359 2 974 42 88

THE CZECH REPUBLIC

ESAB VAMBERK s.r.o. Vamberk Tel: +420 2 819 40 885 Fax: +420 2 819 40 120

DENMARK

Aktieselskabet ESAB Herlev Tel: +45 36 30 01 11 Fax: +45 36 30 40 03

FINLAND

ESAB Oy Helsinki Tel: +358 9 547 761 Fax: +358 9 547 77 71

GREAT BRITAIN

ESAB Group (UK) Ltd Waltham Cross Tel: +44 1992 76 85 15 Fax: +44 1992 71 58 03

ESAB Automation Ltd Andover Tel: +44 1264 33 22 33 Fax: +44 1264 33 20 74

FRANCE

ESAB France S.A. Cergy Pontoise Tel: +33 1 30 75 55 00 Fax: +33 1 30 75 55 24

GERMANY

ESAB Welding & Cutting GmbH Langenfeld Tel: +49 2173 3945-0 Fax: +49 2173 3945-218

HUNGARY

ESAB Kft Budapest Tel: +36 1 20 44 182 Fax: +36 1 20 44 186

ITALY

ESAB Saldatura S.p.A. Bareggio (Mi) Tel: +39 02 97 96 8.1 Fax: +39 02 97 96 87 01

THE NETHERLANDS

ESAB Nederland B.V. Amersfoort Tel: +31 33 422 35 55 Fax: +31 33 422 35 44

NORWAY

AS ESAB Larvik Tel: +47 33 12 10 00 Fax: +47 33 11 52 03

POLAND

ESAB Sp.zo.o. Katowice Tel: +48 32 351 11 00 Fax: +48 32 351 11 20

PORTUGAL

ESAB Lda Lisbon Tel: +351 8 310 960 Fax: +351 1 859 1277

ROMANIA

ESAB Romania Trading SRL Bucharest Tel: +40 316 900 600 Fax: +40 316 900 601

RUSSIA

LLC ESAB Moscow Tel: +7 (495) 663 20 08 Fax: +7 (495) 663 20 09

SLOVAKIA

ESAB Slovakia s.r.o. Bratislava Tel: +421 7 44 88 24 26 Fax: +421 7 44 88 87 41

SPAIN

ESAB Ibérica S.A. San Fernando de Henares (MADRID) Tel: +34 91 878 3600 Fax: +34 91 802 3461

SWEDEN

ESAB Sverige AB Gothenburg Tel: +46 31 50 95 00 Fax: +46 31 50 92 22

ESAB International AB Gothenburg Tel: +46 31 50 90 00 Fax: +46 31 50 93 60

SWITZERLAND

ESAB Europe GmbH Baar Tel: +41 1 741 25 25 Fax: +41 1 740 30 55

UKRAINE

ESAB Ukraine LLC Kiev Tel: +38 (044) 501 23 24 Fax: +38 (044) 575 21 88

North and South America

ARGENTINA

CONARCO Buenos Aires Tel: +54 11 4 753 4039 Fax: +54 11 4 753 6313

BRAZIL

ESAB S.A. Contagem-MG Tel: +55 31 2191 4333 Fax: +55 31 2191 4440

CANADA

ESAB Group Canada Inc. Missisauga, Ontario Tel: +1 905 670 0220 Fax: +1 905 670 4879

MEXICO

ESAB Mexico S.A. Monterrey Tel: +52 8 350 5959 Fax: +52 8 350 7554

USA

ESAB Welding & Cutting Products Florence, SC Tel: +1 843 669 4411 Fax: +1 843 664 5748

Asia/Pacific

AUSTRALIA

ESAB South Pacific Archerfield BC QLD 4108 Tel: +61 1300 372 228 Fax: +61 7 3711 2328

CHINA

Shanghai ESAB A/P Shanghai Tel: +86 21 2326 3000 Fax: +86 21 6566 6622

INDIA

ESAB India Ltd Calcutta Tel: +91 33 478 45 17 Fax: +91 33 468 18 80

INDONESIA

P.T. ESABindo Pratama Jakarta Tel: +62 21 460 0188 Fax: +62 21 461 2929

JAPAN

ESAB Japan Tokyo Tel: +81 45 670 7073 Fax: +81 45 670 7001

MALAYSIA

ESAB (Malaysia) Snd Bhd USJ Tel: +603 8023 7835 Fax: +603 8023 0225

SINGAPORE

ESAB Asia/Pacific Pte Ltd Singapore Tel: +65 6861 43 22 Fax: +65 6861 31 95

SOUTH KOREA

ESAB SeAH Corporation Kyungnam Tel: +82 55 269 8170 Fax: +82 55 289 8864

UNITED ARAB EMIRATES

ESAB Middle East FZE Dubai Tel: +971 4 887 21 11 Fax: +971 4 887 22 63

Africa

EGYPT

ESAB Egypt Dokki-Cairo Tel: +20 2 390 96 69 Fax: +20 2 393 32 13

SOUTH AFRICA

ESAB Africa Welding & Cutting Ltd Durbanvill 7570 - Cape Town Tel: +27 (0)21 975 8924

Distributors

For addresses and phone numbers to our distributors in other countries, please visit our home page

www.esab.com

ESAB Mig 4002c, Mig 5002c, Mig 6502c Instruction manual [nl]

Specifications and Main Features

Frequently Asked Questions

User Manual

INHOUDSOPGAVE

1 VEILIGHEID

1.1 Betekenis van de symbolen

1.2 Veiligheidsmaatregelen

2 INLEIDING

2.1 Apparatuur

3 TECHNISCHE GEGEVENS

4 INSTALLATIE

4.1 Plaatsing

4.2 Onderdelen monteren

4.3 Netvoeding

5 GEBRUIK

5.1 Aansluitingen en bedieningselementen

5.2 Oververhittingsbeveiliging

5.3 Wateraansluiting

5.4 Waterstroombeveiliging

5.5 MIG/MAG- en FCAW-S-lassen

5.6 MMA-lassen

5.7 TIG-lassen

6 ONDERHOUD

6.1 Inspectie en reiniging

6.1.1 Stroombron

6.1.2 Lastoorts

6.2 Koelmiddel bijvullen

7 PROBLEMEN OPLOSSEN

8 RESERVEONDERDELEN BESTELLEN

REINIGING

SCHEMA

AANSLUITINSTRUCTIE

BESTELNUMMERS

ACCESSOIRES
