1DIREKTIV
FORSIKRING OM OVERENSSTEMMELSE
Esab Welding Equipment AB, S--695 81 Laxå, Sweden, forsikrer på eget ansvar at elektrodematerenhet MEK 44C fra serienummer 645 er i samsvar med standard EN 60974 --1 i
overensstemmelse med bestemmelsene i direktiv 73/23/ EØF med tillegg 93/68/ EØF og
standard EN 50199 i overensstemmelse med bestemmelsene i direktiv 89/336/ EØF med
tillegg 93/68/ EØF.
-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --------
Laxå 97--01--15
Paul Karlsson
Managing Director
Esab Welding Equipment AB
695 81 LAXÅ
SWEDEN Te l: + 46 584 81000 Fax: + 46 584 12336
2 SIKKERHET
ADVARSEL
BUESVEISING OG BRENNING KAN MEDFØRE FARE FOR SKADE PÅ DEG SELV OG ANDRE.
VÆR DERFOR FORSIKTIG UNDER SVEISING. FØLG SIKKERHETSFORSKRIFTENE FRA ARBEIDSGIVEREN, SOM SKAL VÆRE BASERT PÅ PRODUSENTENS ADVARSLER.
ELEKTRISK STØT -- Kan være dødelig
S Sveiseutstyret må installeres og jordes i henhold til aktuelle standarder.
S Berør ikke strømførende deler eller elektroder med bare hender eller med vått verneutstyr.
S Isoler deg selv fra jord og fra arbeidsstykket.
S Sørg for at din arbeidsstilling er sikker.
RØYK OG GASS -- Kan være helsefarlig
S Hold ansiktet borte fra sveiserøyken.
S Ventiler og sørg for avsug av sveiserøyk og --gass fra ditt eget og andres arbeidsområde.
LYSSTRÅLER -- Kan skade øynene og brenne huden
S Beskytt øynene og kroppen. Bruk egnet sveisehjelm med filterinnsats, og bruk verneklær.
S Beskytt omkringstående personer med egnede verneskjermer eller forheng.
BRANNFARE
S Gnister kan føre til brann. Påse derfor at det ikke finnes brennbare gjenstander
inærheten av sveiseplassen.
STØY -- Overdreven støy kan skade hørselen
S Beskytt ørene. Bruk øreklokker eller annen form for hørselvern.
S Advar de som oppholder seg i nærheten om faren.
VED FEIL -- Ta kontakt med fagmann.
bm20d12n
LES OG FORSTÅ BRUKSANVISNINGEN FØR UTSTYRET INSTALLERES OG BRUKES
TA VARE PÅ DIN EGEN OG ANDRES SIKKERHET!
-- 1 6 --
NO
3 INNLEDNING
MEK 44CA10-- M EK 44C er en firehjulsdrevet elektrodematerenhet med doble
motorer beregnet på MIG/MAG sveising der elektroden skyves fram ifølge Esabs
A10 system.Enheten har plass til elektrodespole m ed en diam e ter opp til 440 mm.
Enheten har plass til elektrodespole med en diameter opp til 440 mm.
For at en materenhet skal være komplett, må den utstyres enten med dreiestykke,
avlastningsenhet eller vogn. Ved hjelp av et dreiestykke eller en avlastningsenhet
plasseres materenheten på en isolert tapp på strømkilden. Vognen gjør at
materenheten lett kan flyttes på gulvet eller på et arbeidsbord.
Materenheter me d dreiestykke eller vogn kan også utstyres med en opphengsanordning som henges opp over arbeidsplassen.
Alle innstillinger foretas fra innstillingsboksen PUA1.
4 TEKNISKE DATA
Spenning 42 V 50--60 Hz
Effektbehov 430 V A
Matehastighet 1,5--25 m/min
Pistoltilkopling EURO
Dimensjoner lxbxh 493x336x268 mm
5 INSTALLERING
Installasjonen skal foretas av kvalifisert person.
ADVARSEL
Dette produktet er tiltenkt industriell bruk. I hjemmemiljøer kan dette produktet forårsake radiostøy.
Det er brukerens ansvar å ta de nødvendige forholdsregler.
5.1 Avslutningsmotstand
Avslutningsmotstanden skal sitte i CAN-- bussens sluttender for å unngå
kommunikasjonsfeil.
Innstillingskabinettet har innebygd motstand, mens strømkilden og materverket ikke
har innebygd motstand.
Avhengig av type tilkopling koples motstanden som følger:
3. Innstillingskabinettet koplet til materverk.
Avslutningsmotstanden tilkoplet på baksiden av strømkilden.(Tilkoplet slik ved levering).
bm20d12n
-- 1 7 --
NO
4. Innstillingskabinettet koplet til strømkilde.
Avslutningsmotstanden koples
på materverkets front.
6 DRIFT
Generelle sikkerhetsbestemmelser for betjening av dette utstyret finnes på side 16. Les disse før utstyret tas i b ruk.
ADVARSEL!
Roterende deler kan forårsake skade, vis derfor stor forsiktighet.
ADVARSEL!
For å hindre at strømpolen glir av bremsenavet, låser du strømspolen
ved hjelp av den røde låseskruen, slik som viset på etiketten ved
siden av bremsenavet.
Instilling av trådmatingstrykk
Begynn med å kontrollere at tråden ikke går tregt i trådlederen. Still deretter inn
trykket på mateverkets trykkruller. Det er viktig at trykket ikke er for stort.
Fig. 1 Fig. 2
For å kontrollere at matetrykket er riktig innstilt, kan du mate ut tråd mot en isolert
gjenstand, for eksempel en trebit.
Når du holder pistolen cirka 5 mm fra trebiten (fig. 1), skal materullene skli.
Holder du pistolen cirka 50 mm fra trebiten, skal tråden mates ut og bøyeseg (fig.
2).
bm20d12n
-- 1 8 --
NO

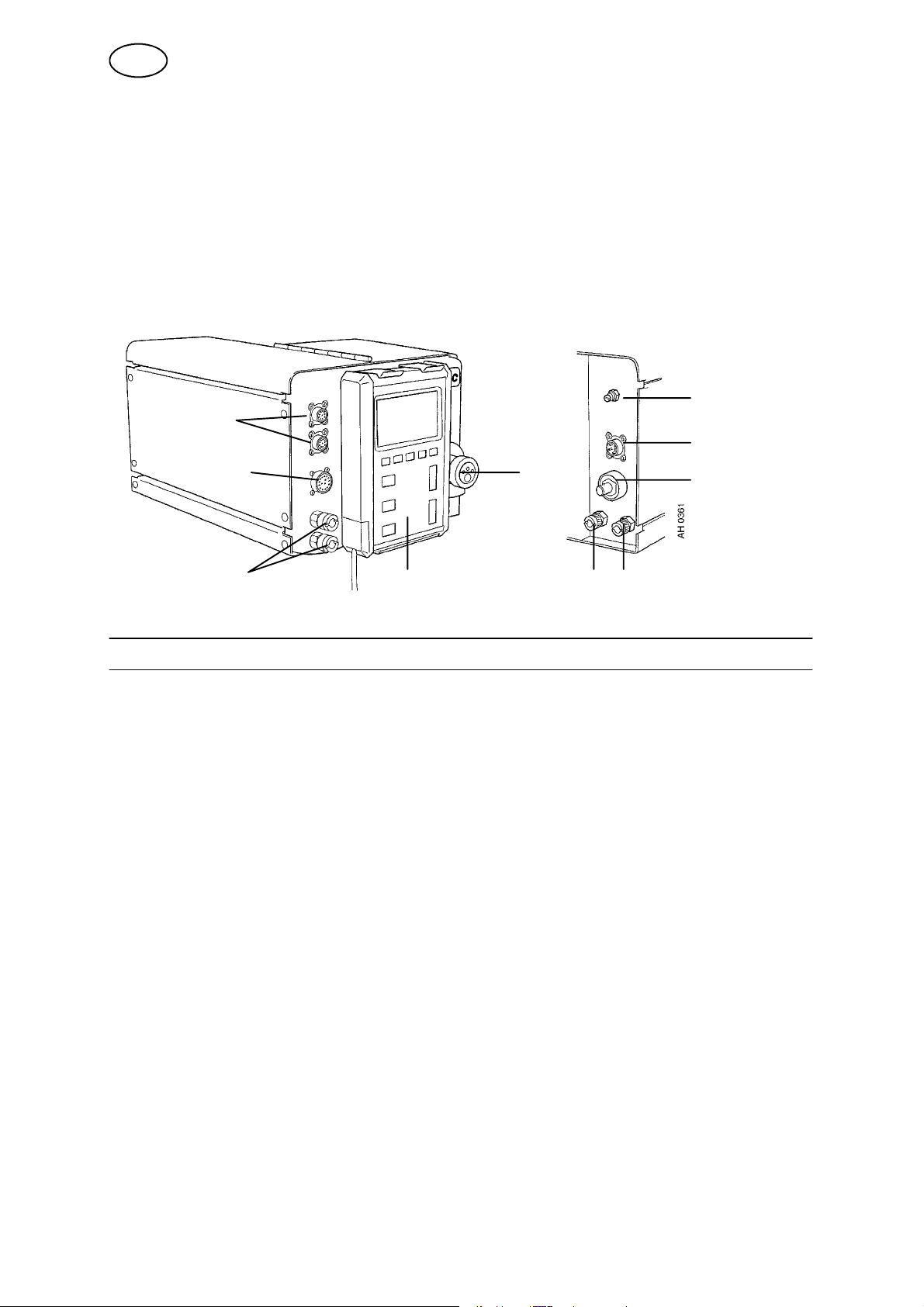

6.1 Tilkopling
1 Tilkopling for Fjernstyringsenhet / Mellomma-
teverk (23--pol)
2 Alt. tilkopling for Innstillingsboks 7 Nippel kjølevann BLÅ
3 Tilkopling for sveisepistol 8 Nippel kjølevann RØD
4 Tilkopling returledning (OKC) 9 Innstillingsboks
5 Kontaktenhet for styrekabel fra strømkilde
(12--pol)
6 Nippel for gasstilkopling
2
7,8
1
9
3
78
6
5
4
7 VEDLIKEHOLD
MERK:
Alt garantiansvar fra leverandøren opphø rer å gjelde hvis kunden i løpet av
garantitiden selv gjør inngrep i maskinen for å rette eventuelle feil.
7.1 Kontroll og rengjøring
Regelmessig vedlikehold er viktig for pålitelig og sikker drift.
S Rengjøring og skifte av matermekanismens slitedeler bør skje med jevne mel-
lomrom for å sikre en problemfri trådmating.
Merk at for hardt innstilt forspenning kan medføre unormal slitasje på trykkrulle,
matehjul og trådleder.
S Pistol
Blås ren trådførere regelmessig og rens gassmunnstykket.
bm20d12n
-- 1 9 --
NO
Bremsenavet
Navet er justert ved levering. Ved behov for
etterjustering, følg anvisningene nedenfor. Juster
bremsenavet slik at tråden er noe slak når
matingen opphører.
S Justering av bremsemomentet:
S Still den røde bryteren i låst stilling.
S Før en skrutrekker inn i navets fjær.
Vridning av fjærene med urviseren gir mindre bremsemoment.
Vridning mot urviseren gir større bremsemoment. OBS! Vri fjærene like mye.
8 BESTILLING AV RESERVEDELER
MEK 44C er konstruert og utprøvet ifølg internasjonal og europeisk standard IEC/
EN 60974--1 og EN 50199. Etter utført service eller reparasjon er det utførende serviceinstans sitt ansvar å påse at produktet ikke avviker fra ovennevnte standard.
Reservedeler bestilles gjennom nærmeste ESAB--representant, se siste side i dette
dokumentet. Ved bestilling oppgis maskintype, serienumm e r og benevnelser samt
reservedelsnummer ifølge reservedelslisten. Dette gjør ekspederingen lettere og sikrer r iktig levering.
9 TILBEHÖR
Se reservedeloversikt.
Opphengsanordning
Opphengsanordningen er laget for at materenheten skal kunne henges opp over
arbeidsplassen.
Dreiestykke
Nede på dreiestykket er det et rør som kan træs over en vertikal plassert tapp. Med
dreiestykket leveres en isolert tapp som kan monteres i et hull på strømkildens lokk
og gjør at materenheten kan svinge rundt til gassflasken stopper bevegelsen.
ADVARSEL!
Fare for velt når elektrodermateskapet utstyres med avlastningsenhet.
Fest utstyret, spesielt når underlaget er ujevnt eller lutende.
Begrens elektrodermateskapets vridningsvinkel ved hjelp av det vedlagte festebåndet.
Ved forflytning av utstyret, IKKE trekk i brenneren.
bm20d12n
