FRANÇAIS
1 DIRECTIVES 40.......................................................
2 SÉCURITÉ 40.........................................................
3 INTRODUCTION 40...................................................
4 CARACTERISTIQUES TECHNIQUES 41.................................
5 INSTALLATION 41....................................................
6 MISE EN MARCHE 41.................................................
7 Raccord 42...........................................................
8 ENTRETIEN 43.......................................................
9 COMMANDE DE PIÈCES DÉTACHÉES 44...............................
COTES D’ENCOMBREMENT 75.........................................
LISTE DE PIÈCES DÉTACHÉES 77........................................
ACCESSOIRES 84.......................................................
TOCf
-- 3 9 --
FR
1 DIRECTIVES
CERTIFICAT DE CONFORMITÉ
Esab Welding Equipment AB, S--695 81 Laxå Suède, certifie sous sa propre responsabilité
que la dévidoir MEK 4 à partir du numéro de serié 514 répond aux normes de qualité EN
60974-- 1 conformément aux directives 73/23/ EEC avec annexe 93/68/ EEC, normes de
qualité EN 50199 conformément aux directives 89/336/ EEC avec annexe 93/68/ EEC.
-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --------
Laxå 97--01--15
Paul Karlsson
Managing Director
Esab Welding Equipment AB
695 81 LAXÅ
SWEDEN Te l: + 46 584 81000 Fax: + 46 584 12336
2 SÉCURITÉ
AVERTISSEMENT
LE SOUDAGE ET LE COUPAGE À L’ARC PEUVENT ÊTRE DANGEREUX POUR VOUS COMME
POUR AUTRUI. SOYEZ DONC TRÈS PRUDENT EN UTILISANT LA MACHINE À SOUDER. OBSERVEZ LES RÈGLES DE SÉCURITÉ DE VOTRE EMPLOYEUR, QUI DOIVENT ÊTRE BASÉES
SUR LES TEXTES D’AVERTISSEMENT DU FABRICANT
DÉCHARGE ÉLECTRIQUE -- Danger de mort
S Installer et mettre à la terre l’équipement de soudage en suivant les normes en vigueur.
S Ne pas toucher les parties conductrices. Ne pas toucher les électrodes avec les mains nues ou
des gants de protection humides.
S S’isoler du sol et de la pièce à souder
S S’assurer que la position de travail adoptée est sûre.
FUMÉES ET GAZ -- Peuvent nuire à la santé
S Éloigner le visage des fumées de soudage.
S Ventiler et aspirer les fumées de soudage pour assurer un environnement de travail sain.
RADIATIONS LUMINEUSES DE L’ARC -- Peuvent abîmer les yeux et brûler la peau
S Se protéger les y eux et la peau. Utiliser un écran soudeur et porter des gants et des vêtements
de protection.
S Protéger les personnes voisines des effets dangereux de l’arc par des rideaux ou des écrans
protecteurs.
RISQUES D’INCENDIE
S Les étincelles (ou ”puces” de soudage) peuvent causer un incendie. S’assurer qu’aucun objet
inflammable ne se trouve à proximité du lieu de soudage.
BRUIT -- Un niveau élevé de bruit peut réduire les facultés auditives
S Se protéger. Utiliser des protecteurs d’oreilles ou toute autre protection auditive.
S Avertir des risques encourus les personnes se trouvant à proximité.
EN CAS DE MAUVAIS FONCTIONNEMENT -- Faire appel à un technicien qualifié.
LIRE ATTENTIVEMENT LE MODE D’EMPLOI AVANT D’INSTALLER LA MACHINE ET DE L’UTILISER.
PROTÉGEZ--VOUS ET PROTÉGEZ LES AUTRES!
3 INTRODUCTION
MEK 4 est un dévidoir à quatre galets. L’unité est munie d’un moyeu pour bobine
d’électrodes de 300 mm de diamètre et d’un pied--pivot.
bm11d12f
-- 4 0 --
FR
Vous trouverez tous les détails sur les accessoires des dévidoirs en page 84.

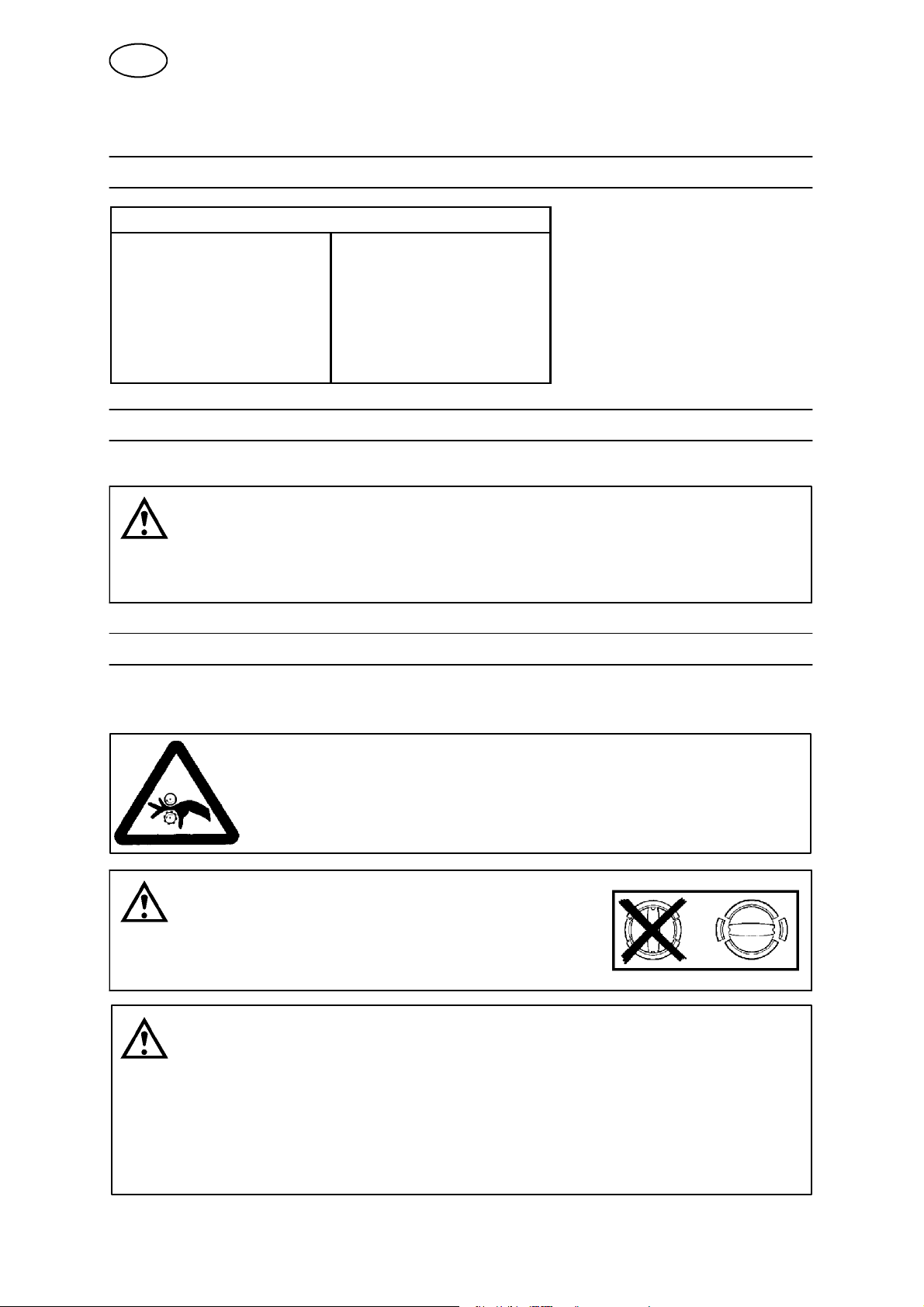

4 CARACTERISTIQUES TECHNIQUES
MEK 4
Dimensions (lxlaxh) 630x245x490 mm
Poids 14 kg
Vitesse d’avance de fil 2--25 m/min
Tension 42V 50--60 Hz
Puissance consommée 300 VA
Raccord de torche EURO
5 INSTALLATION
L’installation doit être assurée par un technicien qu alifié.
ATTENTION!
Ce produit est destiné à un usage industriel. Dans des environnements domestiques ce produit
peut provoquer des interférences parasitaires. C’est la responsabilité de l’utilisateur de prendre
les précautions adéquates.
6 MISE EN MARCHE
Les prescriptions générales de sécurité pour l’utilisation de l’équipement figurent en page 40. En prendre connaissance avant d’utiliser l’équipement.
ATTENTION!
Pièces rotatives -- risque d’accident.
ATTENTION!
Pour éviter que la bobine ne glisse du moyeu--frein, le verrouiller à
l’aide de la poignée rouge (voir les instructions à proximité du
moyeu--frein).
ATTENTION!
Risque de basculement quand l’armoire du dévidoir est équipée d’un dispositif d’équilibrage. Fixer
solidement l’équipement, particulièrement lorsque le sol est inégal ou en pente.
Limiter l’angle de rotation de l’armoire du dévidoir à l’aide du tirant inclus.
Lors du déplacement de l’équipement, NE PAS tirer sur la torche.
bm11d12f
-- 4 1 --
FR
7 Raccord
A Raccord eau de refroidissement (certains
modèles seulement)
B Raccord gaz K Raccord eau de refroidissement (certains
C Contacteur cáble de commande L Raccord torche de soudage
D Raccord courant de soudage M Commutateur 2/4 temps
E Instrument numérique (certains modèles
seulement)
F Commut. remplissage de cratère O Pot. remplissage de cratère
G Potentiomètre vitesse d’avance de fil P Etrier marche/arrêt vitesse d’amorcage
H Potentiomètre tension de soudage Q Courroie de transport (à monter)
J Contacteur commande à distance (activé
automatiquement avec raccord de com. à
dist.)
modèles seulement)
N Pot. temps de remontée d’arc
bm11d12f
bm11d002
-- 4 2 --
FR
Réglage de la pression d’alimentation du fil
Commencer par contrôler que le fil passe facilement à travers le guide--fil. Régler
ensuite la pression des galets de pression du mécanisme d’alimentation. Il est
important que la pression ne soit pas trop importante.
Figure .1 Figure .2
Pour contrôler que le réglage de la pression d’alimentation est correct, le fil doit
être alimenté vers un objet isolé, par exemple un morceau de bois.
Lorsque l’on tient la torche à environ 5 mm du morceau de bois (figure 1), les
galets d’alimentation doivent déraper.
Si l’on tient la torche à environ 50 mm du morceau de bois, le fil doit être alimenté
et se plier (figure 2).
8 ENTRETIEN
NOTA.
Toutes les conditions de garantie du fournisseur de la machine cessent de
s’appliquer dans le cas où le propriétaire ou l’utilisateur de l’équipement entreprend
une quelconque intervention de dépannage de la machine en dehors du contrat de
maintenance.
Un entretien régulier est recommandé pour en obtenir le meilleur rendement.
S Nettoyer celle--ci régulièrement à l’air comprimé sans oublier la tuyère à gaz.
S Pour avoir un dévidage régulier, le nettoyage et le remplacement des pièces
d’usure doivent être effectués réguliérement. Remarquer qu’une pré--tension excessive risque de provoquer une usure anormale des galets d’alimentation, des
galets de pression et du guide--fil.
bm11d12f
-- 4 3 --
FR
Moyeu de frein
Le moyeu est livré réglé. Si un réajustage s’avère
nécessaire, suivez les instructions ci--dessous.
Réglez le moyeu pour que le fil ne soit pas tendu
lorsque le dévidage s’arrête.
S Réglage du couple de freinage :
S Tournez la poignée rouge dans la position ver r ouillée.
S Introduisez un tournevis dans les ressorts du moyeu.
Pour réduire le couple de freinage, tournez dans le sens des aiguilles.
Pour augmenter le couple de freinage, tournez dans le sens inverse des
aiguilles. NB: Les deux ressorts doivent être réglés de manière identique.
9 COMMANDE DE PIÈCES DÉTACHÉES
Les pièces de rechange peuvent être commandées auprès du représentant ESAB le
plus proche -- voir en dernière page du manuel. Pour une livraison rapide et correcte, prière d’indiquer dans toute commande le type et le numéro de série des machines, ainsi que les désignations et références conformément à la liste des pièces de
rechange.
