The following harmonised standard in force within the EEA has been used in the design:
Följande harmoniserande standarder har använts i konstruktionen:
EN 60204--1, Safety of machinery – Electrical equipment of machines – Party 1: General requirements
EN 12100--1, Safety of machinery – Part 1: Basic terminology, methodology
EN 12100--2, Safety of machinery – Part 2: Technical principles
EN 60974--10, Arc welding equipment – Part 10: Electromagnetic compatibility (EMC) requirements
By signing this document, the undersigned declares as manufacturer, or the manufacturer’s authorised
representative established within the EEA, that the equipment in question complies with the safety requirements
stated above.
Genom att underteckna detta dokument försäkrar undertecknad såsom tillverkare, eller tillverkarens representant inom
EES, att angiven materiel uppfyller säkerhetskraven angivna ovan.
Date / Datum
Laxå 2010 --02--05
Signature / UnderskriftPosition / Befattning
Global Director
Equipment and Automation
Kent Eimbrodt
Clarification
Der Anwender einer ESAB--Schweißausrüstung ist für die Sicherheitsmaßnahmen verantwortlich, die für das Personal gelten, das mit der Anlage oder in deren Nähe arbeitet. Die Sicherheitsmaßnahmen sollen den Anforderungen entsprechen, die an der Schweißausrüstung
gestellt werden. Der Inhalt dieser Empfehlung kann als eine Ergänzung der normalen Vorschriften für den Arbeitsplatz betrachtet werden.
Die Bedienung muss gemäß der Anleitung von Personal ausgeführt werden, das mit den
Funktionen der Schweißausrüstung gut vertraut ist. Eine falsche Bedienung kann eine Gefahrensituation herbeiführen, die Personen-- und Maschinenschäden verursachen kann.
1.Personal, das mit der Schweißausrüstung arbeitet, muss vertraut sein mit:
S der Bedienung
S dem Standort des Notausschalters
S der Funktionsweise
S den geltenden Sicherheitsvorschriften
S Schweißvorgängen
2.Der Bediener muss sicherstellen:
S dass sich kein Unbefugter im Arbeitsbereich der Schweißausrüstung befindet, wenn die-
se eingeschaltet wird.
S dass keine Person ungeschützt steht, wenn der Lichtbogen gezündet wird.
3.Der Arbeitsplatz muss:
S für den Zweck geeignet sein.
S zugfrei sein.
4.Persönliche Schutzausrüstung
S Immer die vorgeschriebene, persönliche Schutzausrüstung wie z.B. Schutzbrille, feuer-
sichere Arbeitskleidung, Schutzhandschuhe tragen.
S Keine lose sitzenden Gegenstände wie Gürtel, Armbänder, Ringe usw. tragen, die
hängenbleiben oder Brandverletzungen verursachen können.
5.Sonstiges
S Kontrollieren, ob die angewiesenen Rückleiter gut angeschlossen sind.
S Eingriffe in elektr. Geräte dürfen nur von einem Elektriker vorgenommen werden.
S Erforderliche Feuerlöschausrüstung muss an einem gut sichtbaren Platz leicht zugänglich
sein.
S Schmierung und Wartung der Schweißausrüstung darf nicht während des Betriebs erfolgen.
fob2safg
-- 5 --
DE
WARNUNG
BEIM LICHTBOGENSCHWEISSEN UND LICHTBOGENSCHNEIDEN KANN IHNEN UND ANDEREN SCHADEN ZUGEFÜGT WERDEN. DESHALB MÜSSEN SIE BEI DIESEN ARBEITEN BESONDERS VORSICHTIG SEIN. BEFOLGEN SIE DIE SICHERHEITSVORSCHRIFTEN IHRES ARBEITGE--BERS, DIE SICH AUF DEN WARNUNGSTEXT DES HERSTELLERS BEZIEHEN.
ELEKTRISCHER SCHLAG -- Es besteht Lebensgefahr.
SDie Schweißausrüstung gemäß örtlichen Standards installieren und erden.
SKeine stromführenden Teile oder Elektroden mit bloßen Händen oder mit nasser Schutzaus--
rüstung berühren.
SPersonen müssen sich selbst von Erde und Werkstück isolieren.
SDer Arbeitsplatz muss sicher sein.
RAUCH UND GAS -- Können Ihre Gesundheit gefährden.
SDas Gesicht ist vom Schweißrauch abzuwenden.
SVentilieren Sie und saugen Sie den Rauch aus dem Arbeitsbereich ab.
UV-- UND IR -- LICHT -- Können Brandschäden an Augen und Haut verursachen.
SAugen und Körper schützen. Geeigneten Schutzhelm mit Filtereinsatz und Schutzkleider tragen.
SÜbriges Personal in der Nähe ist durch Schutzwände oder Vorhänge zu schützen.
FEUERGEFAHR
SSchweißfunken können ein Feuer entzünden. Daher ist dafür zu sorgen, dass s ich am Schweiß-
arbeitsplatz keine brennbaren Gegenstände befinden.
GERÄUSCHE -- Übermäßige Geräusche können Gehörschäden verursachen.
SSchützen Sie ihre Ohren. Benutzen Sie einen Kapselgehörschutz oder einen anderen Gehör-
schutz.
SWarnen Sie Umstehende vor der Gefahr.
BEI STÖRUNGEN -- Nur Fachpersonal mit der Behebung von Störungen beauftragen.
LESEN SIE DIE BETRIEBSANWEISUNG VOR DER INSTALLATION UND INBETRIEBNAHME DURCH.
SCHÜTZEN SIE SICH SELBST UND ANDERE!
fob2safg
-- 6 --
DE

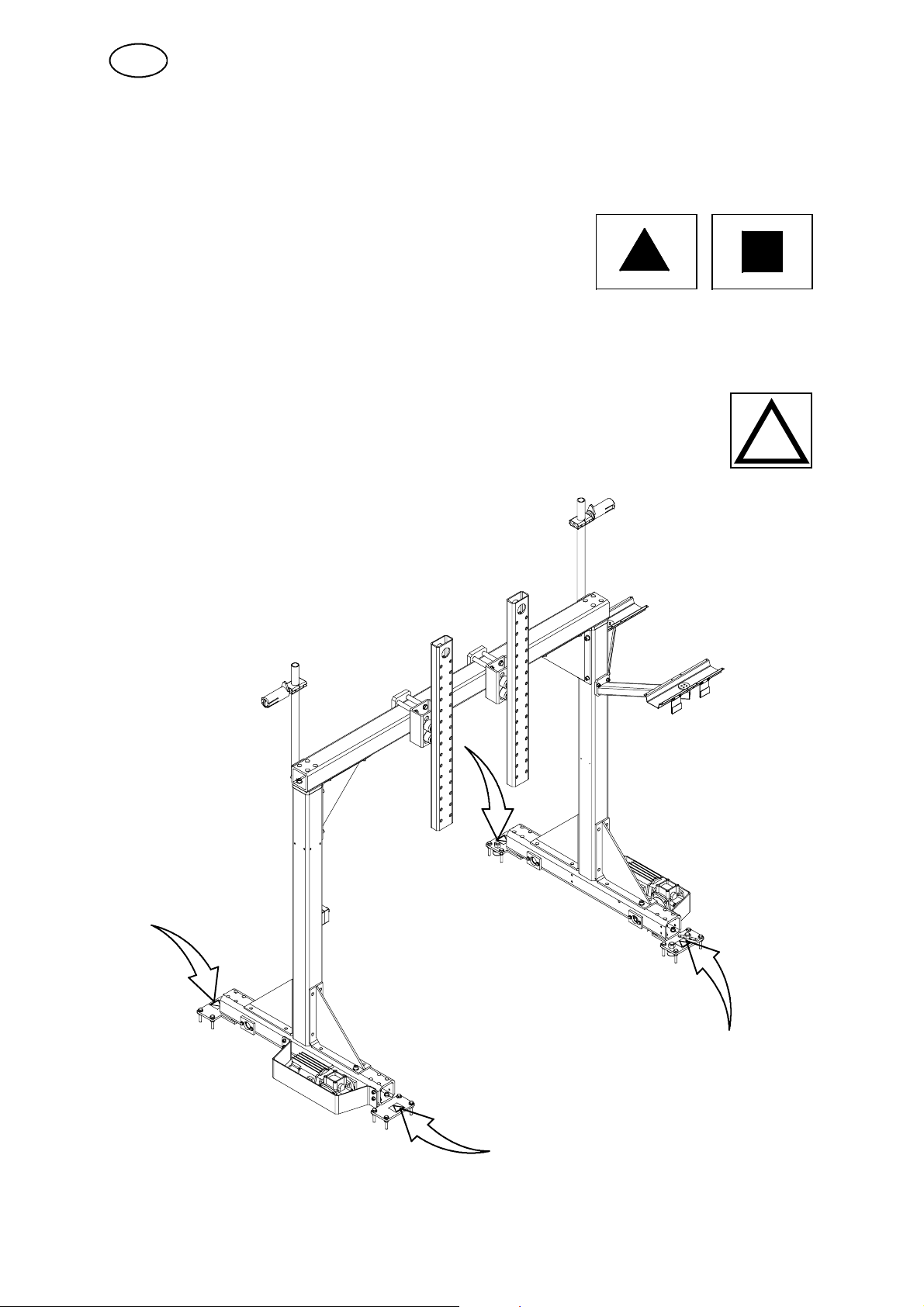

1.2Kennzeichnungen an der Ausrüstung
Fahrbewegung
Diese Kennzeichnungen sind an der Traverse
angebracht und geben die Richtungen der
Fahrbewegung an.
Klemmgefahr
Diese Kennzeichnung ist an den Haltern (1) der Traverse angebracht.
fob2safg
1
1
1
1
-- 7 --
DE
2EINLEITUNG
2.1Allgemein
MechTrac ist ein motorgetriebenes Portal, das zusammen mit der Schweißausrüstung A2 und den Stromquellen (LAF/TAF) von ESAB eingesetzt wird.
Die Bedienung des Fahrmotors erfolgt per Steuerungseinheit PEK, mit deren Hilfe
die gewünschte Geschwindigkeit eingestellt werden kann.
Weitere Informationen zur PEK entnehmen Sie dem
Betriebsanweisung 0460 948 xxx, 0460 949 xxx, 0459 839 036.
2.2Technische Daten
Fahrgeschwindigkeit:0,2 -- 2,0 m/min
Maximale Last:220 kg
Standardschienenlänge:3m
Äquvivalenter kontinuierlich A--gemessener Schalldruck, untersteigt 70 dB (A).
fob2d1ga
-- 8 --
DE
3INSTALLATION
3.1Allgemein
Die Installation ist von einem Fachmann auszuführen.
Lesen Sie die Bedienungshandbücher für die jeweiligen zu installierenden
Portalmodule.
SDie Spannungsversorgung vor der Installation ausschalten!
3.2Montage/Demontage
Die folgende Beispielabbildung veranschaulicht die Montage von Schweißkopf A2,
Flussmittelbehälter, Drahtspule und Schlitten am Portal.
1.Portal
2.Schweißkopf
3.Flussmittelbehälter
4.Drahtspule
5.Schlitten
6.Konsole
Sicherstellen, daß sämtliche zugehörigen Teile festsitzen.
Lockere Teile können abfallen und dabei Unbalanz beim
Heben verursachen.
Beachten Sie, dass die Maximallast für das Portal bei 220 kg liegt.
Falls erforderlich, verwenden Sie einen Riemen oder Gurt
zum Heben der einzelnen Module.
Bei der Demontage der Konsole ist eine Hebevorrichtung
anzuwenden. Die Hebevorrichtung in die Löcher (7) zuoberst
auf der Konsole montieren.
fob2i1ga
-- 9 --
DE
3.3Externer Notschalter
Informationen zum Anschluss des Notschalters am Portalbein entnehmen Sie dem
Schaltplan auf Seite 16.
3.4Notschalterkreis
Angaben zum Anschluss des Notschalterkreises zwischen PEK und Schweißstromquelle (LAF/TAF) entnehmen Sie dem Schaltplan auf Seite 16.
fob2i1ga
-- 1 0 --
DE
4BETRIEB UND WARTUNG
4.1Allgemeines
Vorsicht!
Haben Sie die Sicherheitsanweisungen gelesen und verstanden?
Vorher darf die Maschine nicht in Gebrauch genommen werden!
Allgemeine Sicherheitsvorschriften für die Handhabung dieser Ausrüstung finden Sie auf Seite 5. Die Vorschriften vor Anwendung der Ausrüstung bitte lesen!
ACHTUNG!
Sämtliche Garantien des Lieferanten werden ungültig, wenn der Kunde selbst
während der Garantiezeit Eingriffe in die Maschine vornimmt um evtl. Fehler zu
beseitigen.
Spannungsversorgung
SDie Spannungsversorgung vor Wartungsarbeit ausschalten!
Informationen zu Betrieb und Wartung entnehmen Sie den jeweiligen Handbüchern
zur PEK, Schweißausrüstung A2 und den Stromquellen (LAF/TAF).
fob2o1ga
-- 1 1 --
DE

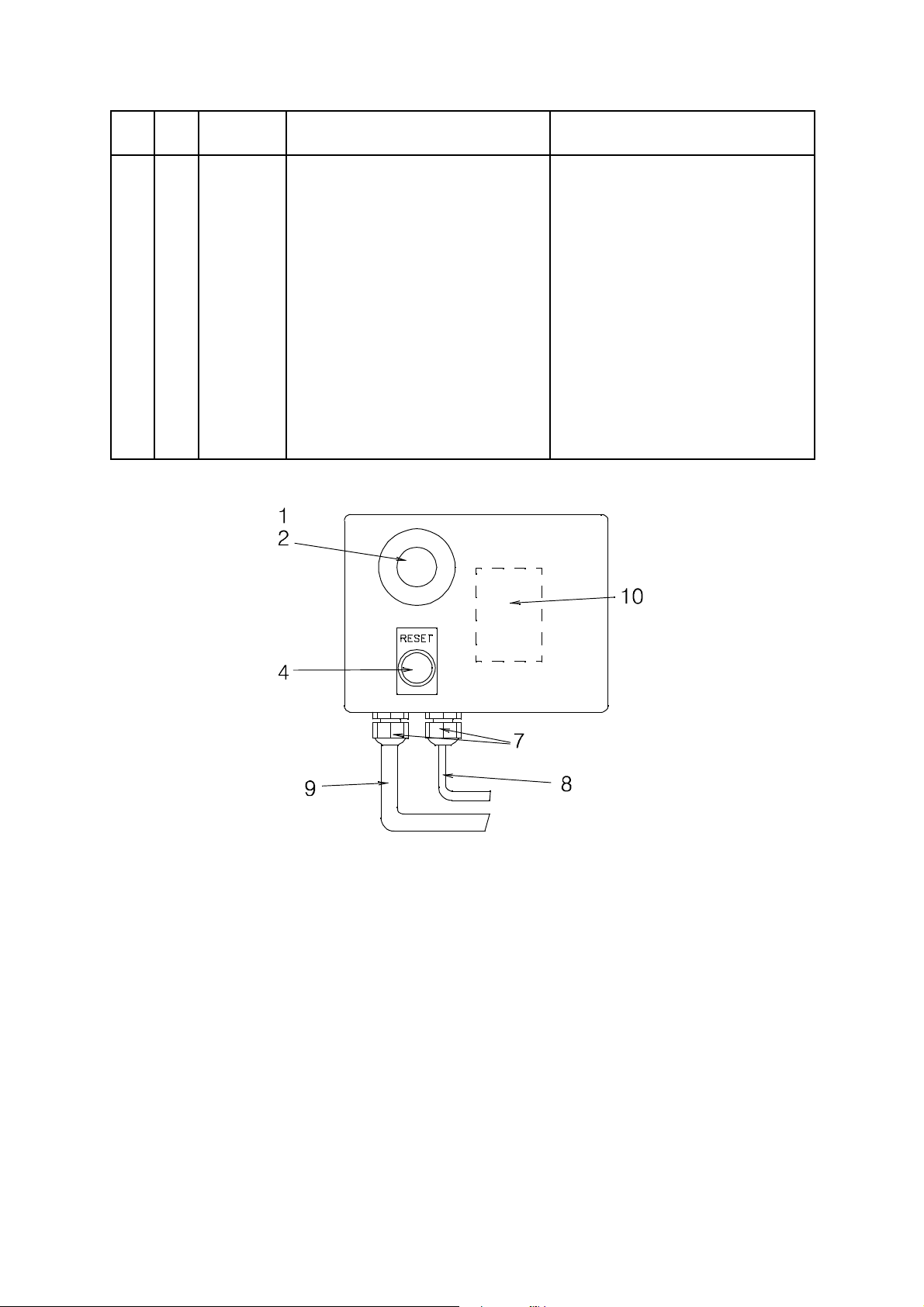

4.2Not--Aus
MechTrac, sind mit Notaus--Tasten (N) ausgestattet.
Rückstellung nach einem Notaus:
1.Die Ursache des Notauses finden und beseitigen.
2.Die Notaustaste herausziehen.
3.Auf “Reset” drücken.
Achtung! Ein Not--Aus darf nie wiederhergestellt werden, bevor unnormale
Funktionen/Signale festgestellt und beseitigt sind.
Überprüfung der Notaus-- Funktion
Die Funktion aller Notaus-- und Sicherheitsvorrichtungen ist
regelmäßig zu überprüfen, wenigstens jeden Monat, und zwar nach
der Ausführung irgendeiner Arbeit an der Maschine.
ACHTUNG!
Alle unnormalen F unktionen/Signale müssen vor Inbetriebnahme des
Schweißautomatenträgers beseitigt werden.

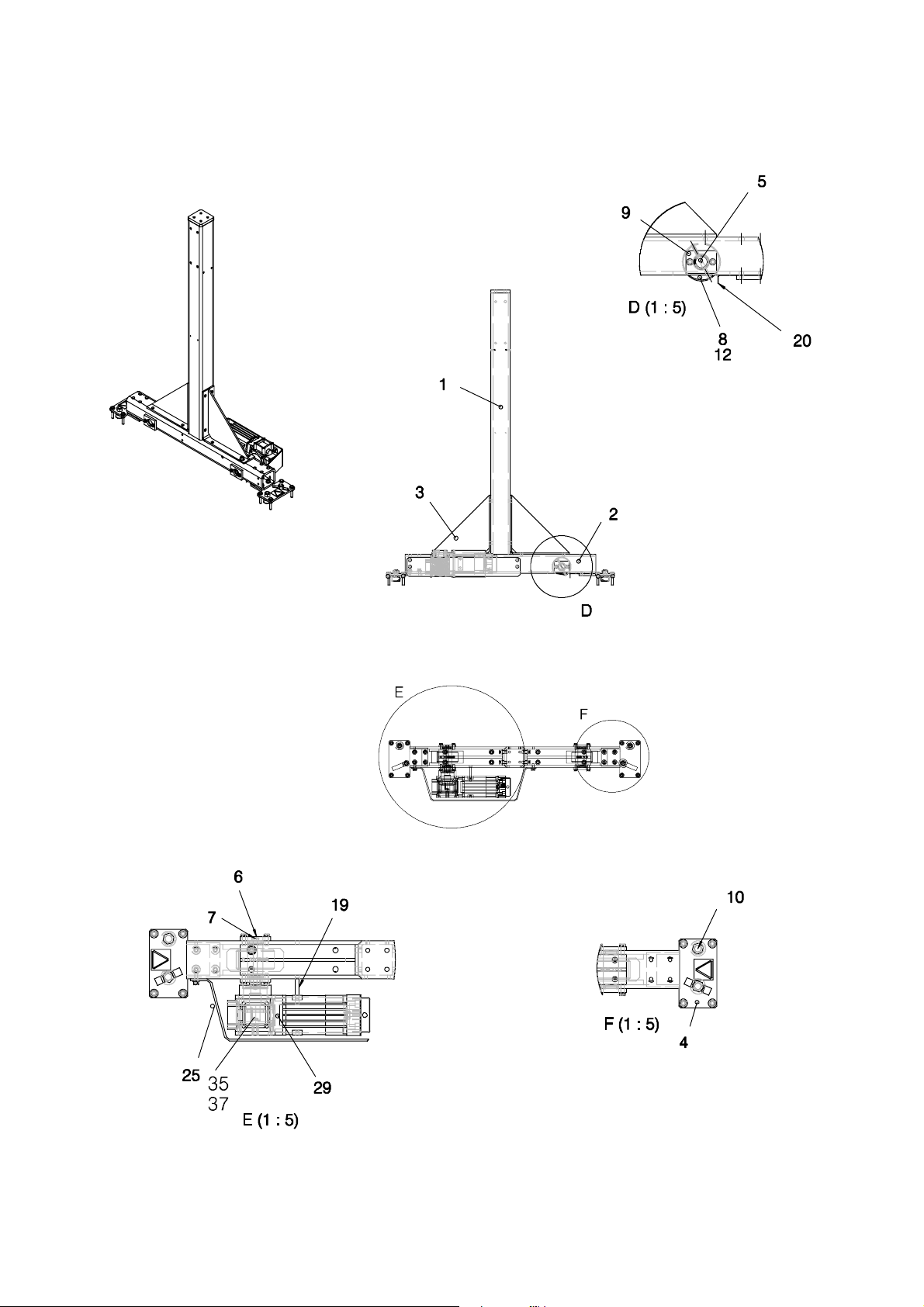

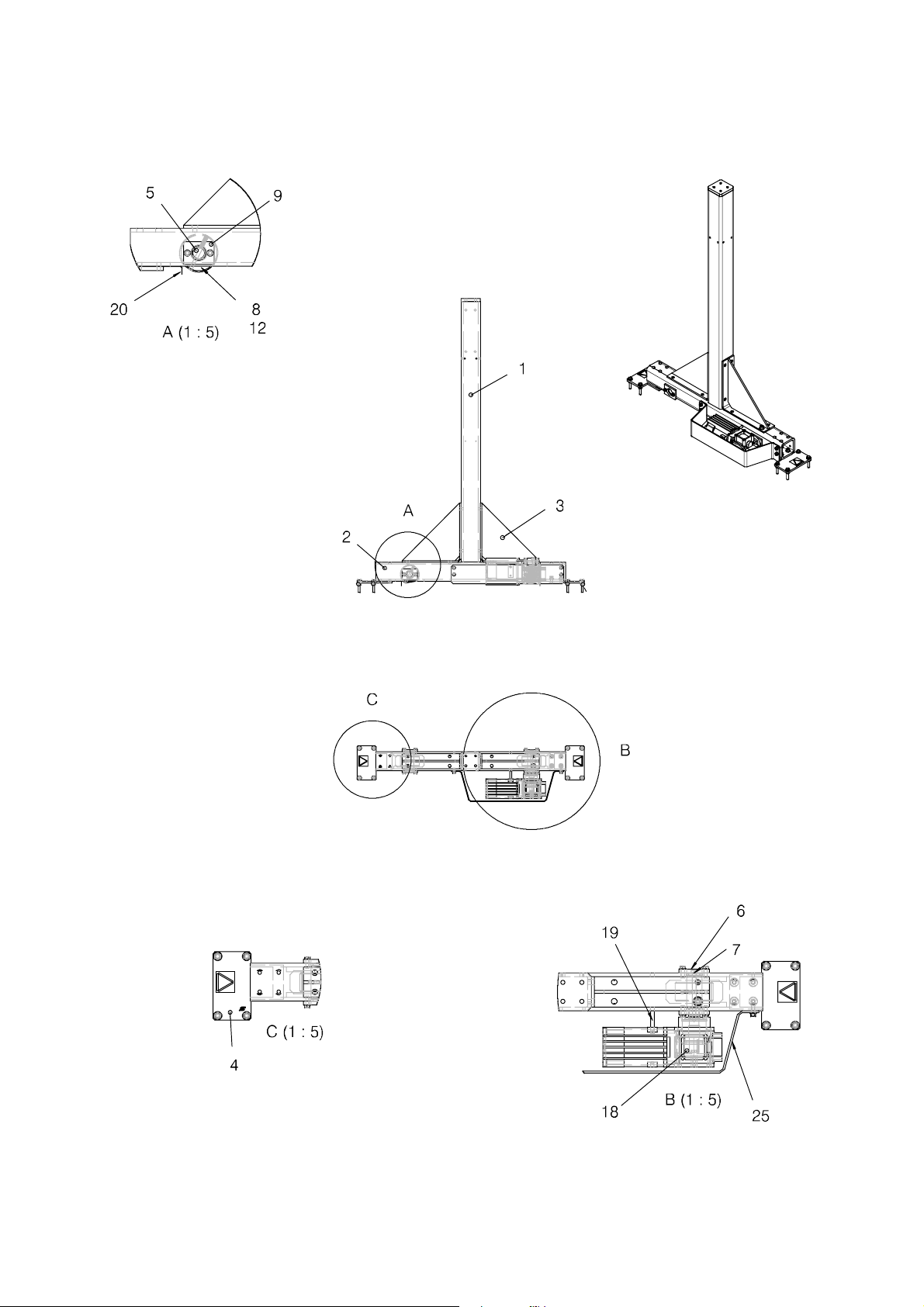

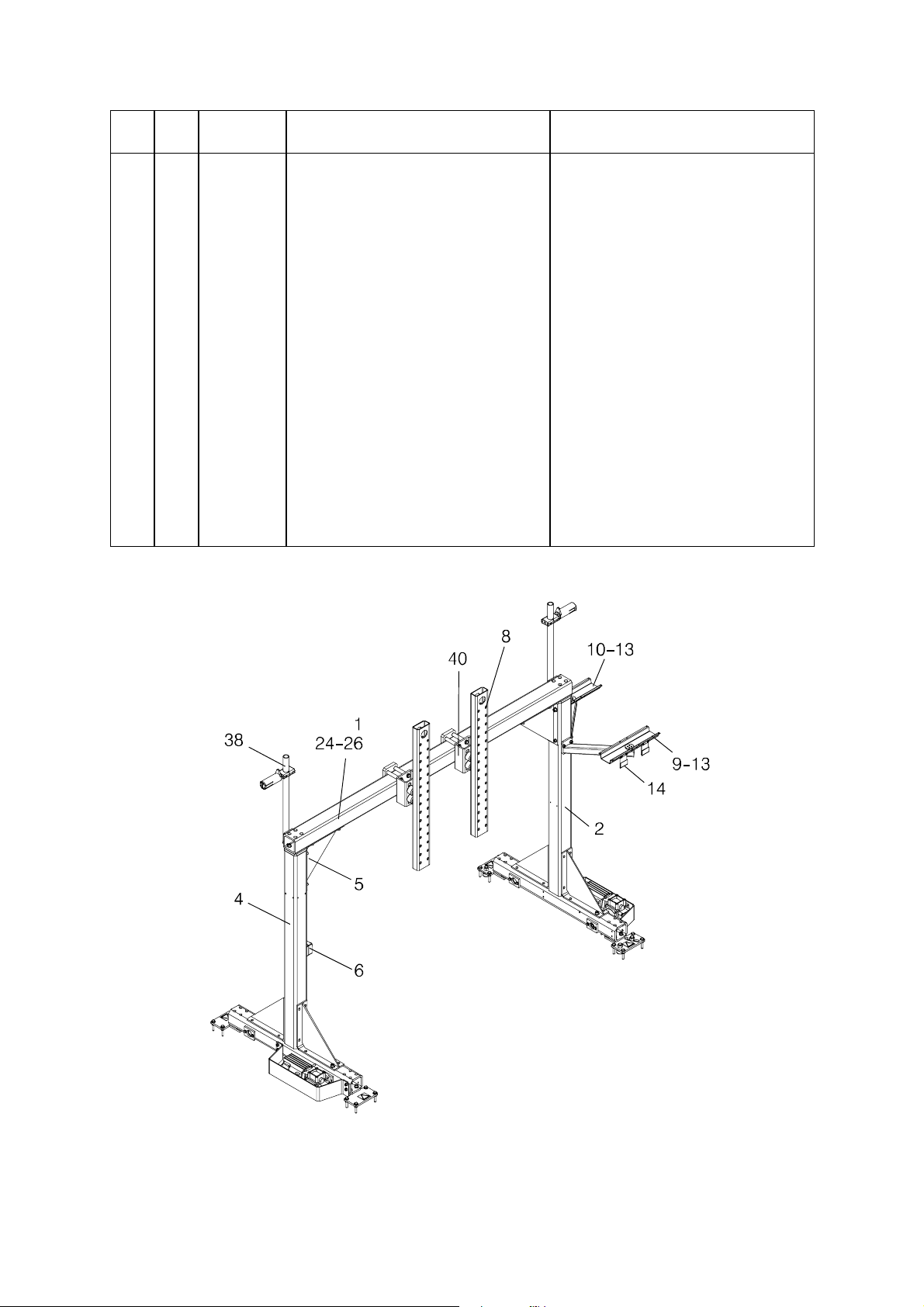

Ersatzteile werden durch Ihren nächsten ESAB--Vertreter bestellt, siehe letzte Seite
dieses Dokuments. Bei der Bestellung von Ersatzteilen sind Maschinentyp, Seriennummer sowie Bezeichnung und Ersatzteilnummer lt. Ersatzteilverzeichnis auf Seite
21 anzugeben.
Dies erleichtert die Kundendienstarbeit und gewährleistet eine korrekte Lieferung.
fob2o1ga
-- 1 3 --
Massbild
Double version
GroupABCD
8811730180017002227
8822100217020702597
8832500257024702997
8843000307029703497
fob2dim
-- 1 4 --

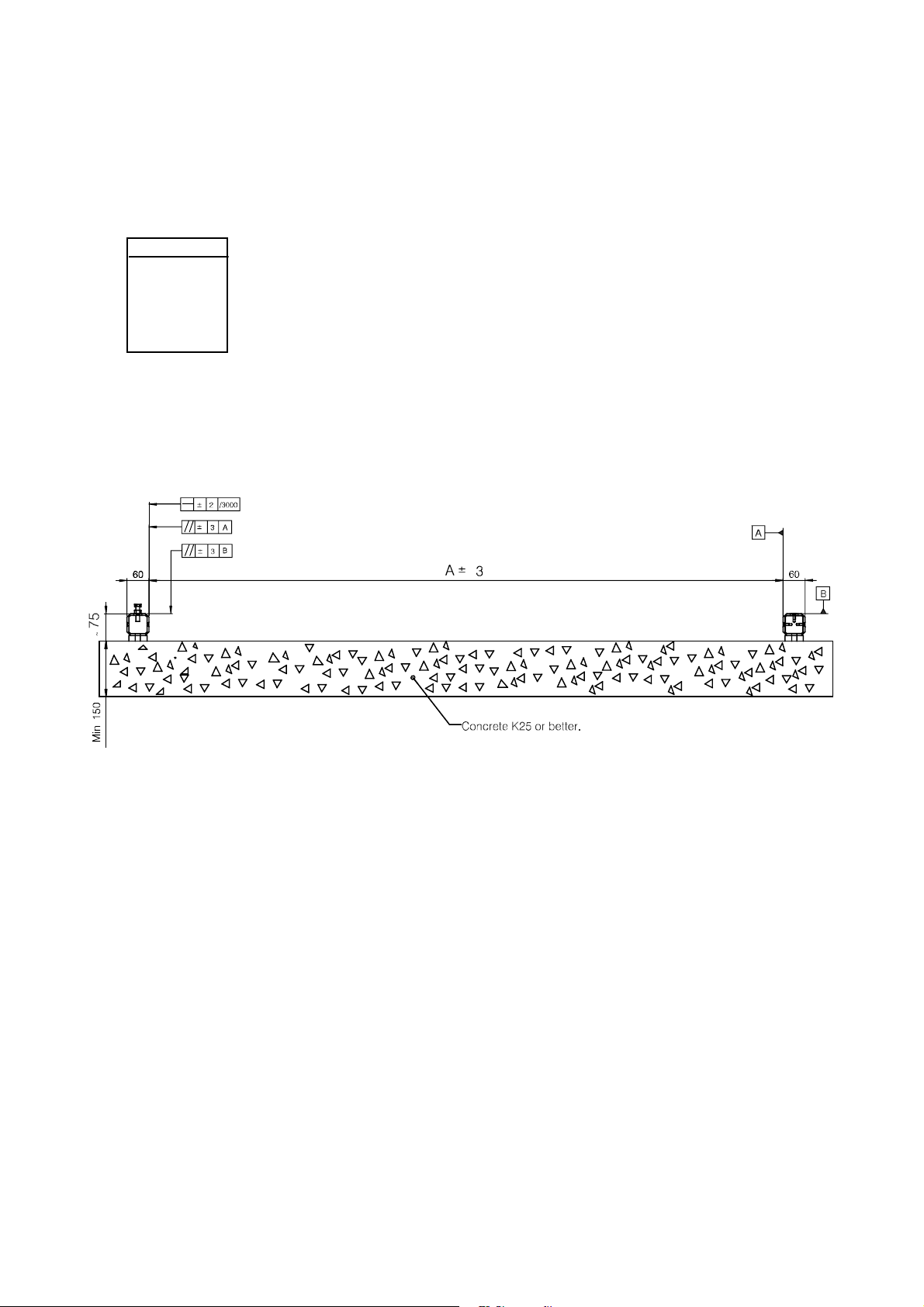

Rail foundation
The rail is bolted with M12 bolts.
Use metal sheets of different thickness to adjust the rail according to dimensions.
