1WSTÊP

Niniejsza instrukcja opisuje korzystanie z panelu sterowania MA4, zainstalowanego w podajnikach drutu AristoFeed 30-4 i AristoFeed 48-4.

Informacje ogólne na temat obsåugi znajduj± siê w instrukcji obsåugi podajnika drutu i ¼ródåa pr±du.

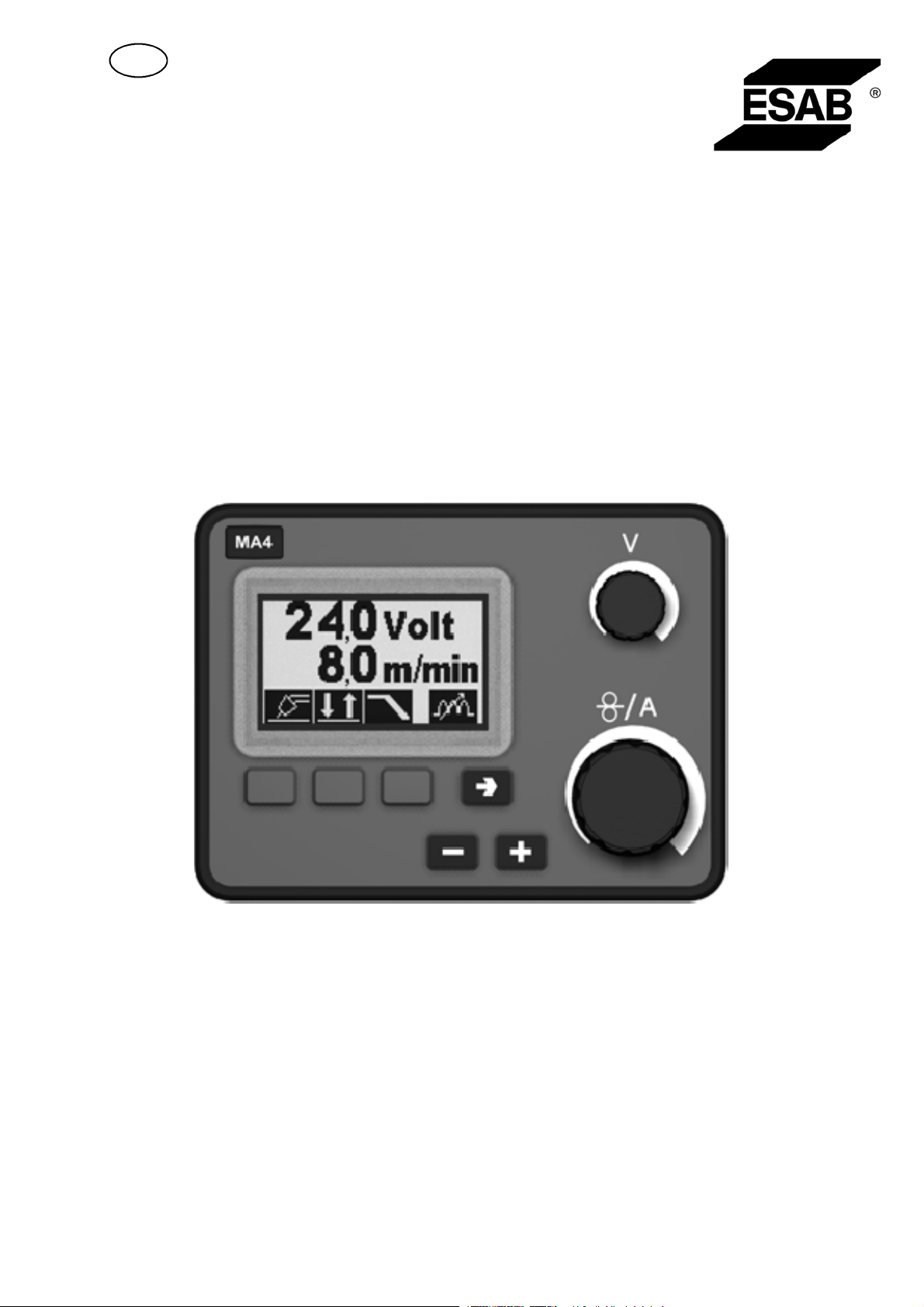

1.1 Panel sterowania

1 Wy¶wietlacz 2 Pokrêtåo do regulacji napiêcia 3 Pokrêtåo do regulacji prêdko¶ci podawania

drutu oraz pr±du spawania

4 Funkcje Zwiêkszenie (+) lub Zmniejszenie (-)

wybieranes±zapomoc±przycisków.→

5 Pierwszy, drugi i trzeci przycisk funkcyjny

1.2 Urz±dzenie zdalnego sterowania

Urz±dzenie zdalnego sterowania umo¿liwia regulacjê podstawowych parametrów procesu spawania za pomoc± innego urz±dzenia ni¿ panel sterowania.

Urz±dzenia Aristo ze zintegrowanym panelem sterowania nale¿y wyposa¿yæ w program w wersji 1.21 lub nowszej, aby zdalne sterowanie mogåo dziaåaæ prawidåowo.

Zachowanie panelu sterowania po podå±czeniu zdalnego sterowania

S Wy¶wietlacz zatrzymuje siê na menu pokazuj±c, kiedy zostaje podå±czone zdalne

sterowanie. Warto¶ci pomiarów i ustawienia zostaj± zaktualizowane, lecz s± widoczne tylko w tych

menu, w których wystêpuj±.

S Je¶li pojawi siê symbol kodu usterki, nie mo¿na go usun±æ do momentu odå±czenia

zdalnego sterowania.

bi02d1oa -- 3 --

2MENU

Panel sterowania wykorzystuje wiele ró¿nych menu. S± to menu gåówne, pomiarów i ustawieñ.

2.1 Menu gåówne i pomiarów

Menu gåówne jest zawsze widoczne natychmiast po uruchomieniu urz±dzenia. Menu to pokazuje ustawione warto¶ci. Je¶li menu gåówne jest wy¶wietlane podczas rozpoczêcia spawania, przeå±czy siê automatycznie na menu pomiarów. Warto¶ci te bêd± wy¶wietlane nawet po zakoñczeniu spawania.

Menu ustawieñ mo¿na wy¶wietliæ bez utraty warto¶ci pomiarów. Mo¿na je wy¶wietliæ po przekrêceniu pokrêtåa.

2.2 Menu ustawieñ

W menu ustawieñ mo¿na wprowadzaæ ró¿ne warto¶ci.

Aby wy¶wietliæ menu ustawieñ, nale¿y nacisn±æ , ,

lub .

Kiedy ¼ródåo pr±du zostanie wyå±czone i wå±czone ponownie, przywoåane zostan± ostatnio ustawione warto¶ci.

3SPAWANIEMIG/MAG

3.1 Drut czy elektroda?

Spawanie MIG/MAG wykorzystuje drut elektrodowy do spawania, nawiniêty na no¶nik (szpulê lub rdzeñ). Ten rodzaj elektrody nazywany jest w dalszej czê¶ci instrukcji drutem.

3.2 Ustawienia

Ustawienia Zakres ustawieñ W stopniach: Ustawienie domy¶lne

Proces MIG/MAG, MMA lub

¿åobienie åukowe

2/4-stopniowe* 2-stopniowe lub

4-stopniowe Wypeånianie krateru* W£. lub WY£. - WY£. Czas wypeåniania krateru 0-5s 0,1 s 1,7 s Indukcyjno¶æ 0 - 100 1 70 Pocz±tkowy wypåyw

gazu Start peåzaj±cy W£. lub WY£. - W£. Czas wygaszania åuku 1 - 350 ms 10 ms 100 ms

0,1 - 25,0 s 0,1 s 0,1 s

- MIG/MAG

- 2-stopniowe

bi02d1oa -- 4 --

Ustawienia Ustawienie domy¶lneW stopniach:Zakres ustawieñ

Resztkowy wypåyw gazu 0,1 - 20 s 1s 1s Napiêcie 8-60V 0,25 V (wy¶wietlane z

jedn± dziesi±t±)

Prêdko¶æ podawania drutu

*) Nie mo¿na zmieniæ tych funkcji w trakcie procesu spawania.

0,8 - 25,0 m/min. 0,1 m/min. 5m/min.

MIG/MAG

Spawanie MIG/MAG topi ci±gle podawany drut do spawania, podczas gdy jeziorko spawalnicze chronione jest przez gaz osåonowy.

2-stopniowe

12 V

Pocz±tkowy wypåyw gazu

Dziaåa, kiedy u¿ywane jest 2-stopniowe sterowanie uchwytem spawalniczym.

Gor±c y start

Spawanie Wypeånia

nie krateru

Resztkowy wypåyw gazu

Pocz±tkowy wypåyw gazu (je¶li stosowany) rozpoczyna siê w chwili naci¶niêcia spustu uchwytu spawalniczego (1). Nastêpuje rozpoczêcie procesu spawania. Po zwolnieniu spustu (2), rozpoczyna siê wypeånianie krateru (je¶li wybrane) i pr±d spawania zostaje zatrzymany. Rozpoczyna siê resztkowy wypåyw gazu (je¶li wybrany).

Wskazówka: Ponowne naci¶niêcie spustu podczas wypeåniania krateru spowoduje dalsze wypeånianie krateru do momentu zwolnienia spustu (wykropkowana linia). Wypeånianie krateru mo¿na równie¿ przerwaæ poprzez szybkie naci¶niêcie i zwolnienie spustu w trakcie procesu.

bi02d1oa -- 5 --

4-stopniowe

Pocz±tkowy wypåyw gazu

Dziaåa, kiedy u¿ywane jest 4-stopniowe sterowanie uchwytem spawalniczym.

Gor±c y start

Spawanie Wypeånia

nie krateru

Resztkowy wypåyw gazu

Pocz±tkowy wypåyw gazu rozpoczyna siê w chwili naci¶niêcia spustu uchwytu spawalniczego (1): zwolnienie spustu uruchamia proces spawania. Ponowne naci¶niêcie spustu (3) rozpoczyna wypeånianie krateru (je¶li wybrane) i redukuje dane spawania do ni¿szej warto¶ci. Zwolnienie spustu (4) caåkowicie zatrzymuje spawanie i rozpoczyna resztkowy wypåyw gazu (je¶li wybrany).

Wskazówka: Wypeånianie krateru zostanie zatrzymane w momencie zwolnienia spustu. Natomiast wciskanie spustu umo¿liwia dalsze wypeånianie krateru (kropkowana linia).

Wypeånianie krateru

Wypeånianie krateru pozwala unikn±æ porów, pêkniêæ cieplnych oraz formowania siê krateru w spoinie po zatrzymaniu spawania.

Indukcyjno¶æ

Niska indukcyjno¶æ wytwarza bardziej chropowaty d¼wiêk i bardziej stabilny, skupiony åuk. Wy¿sza indukcyjno¶æ zapewnia bardziej miêkk± spoinê (mniej rozprysków) i bardziej gor±cy proces, umo¿liwiaj±c jeziorku spawalniczemu na wiêkszy wypåyw.

Pocz±tkowy wypåyw gazu

Pocz±tkowy wypåyw gazu wskazuje czas, w trakcie którego wypåywa gaz osåonowy, zanim zostanie zajarzony åuk.

Start peåzaj±cy

Peåzanie rozpoczyna podawanie drutu przy 50 % ustawionej prêdko¶ci do momentu elektrycznego kontaktu z obrabianym przedmiotem.

bi02d1oa -- 6 --

Czas wygaszania åuku

Czas wygaszania åuku to opó¼nienie miêdzy rozpoczêciem zmniejszenia prêdko¶ci drutu, a wyå±czeniem pr±du spawania przez urz±dzenie zasilaj±ce. Zbyt krótki czas wygaszania sprawi, ¿e pozostanie dåu¿szy odcinek drutu do spawania, co grozi dostaniem siê drutu do krzepn±cego jeziorka spawalniczego. Zbyt dåugi czas wygaszania åuku sprawi, ¿e koñcówka drutu do spawania bêdzie krótsza, co grozi ponownym zajarzeniem przez drut koñcówki kontaktowej.

Resztkowy wypåyw gazu

Resztkowy wypåyw gazu to czas, w którym gaz osåonowy nadal wypåywa po wygaszeniu åuku.

Napiêcie

Wy¿sze napiêcie zwiêksza dåugo¶æ åuku i wytwarza bardziej gor±ce, szersze jeziorko spawalnicze.

Niezale¿nie od wy¶wietlanego menu mo¿na zmieniaæ zadan± warto¶æ napiêcia. Warto¶æ ta wy¶wietlana jest wyå±cznie w menu gåównym.

Prêdko¶æ podawania drutu

Såu¿y do ustawiania wymaganej prêdko¶ci podawania drutu spawalniczego w metrach na minutê.

Niezale¿nie od wy¶wietlanego menu mo¿na zmieniaæ zadan± prêdko¶æ podawania drutu. Warto¶æ ta wy¶wietlana jest wyå±cznie w menu gåównym.

3.3 Symbole na wy¶wietlaczu

Symbole funkcyjne

MIG/MAG Indukcyjno¶æ

2-stopniowe 4-stopniowe

Pocz±tkowy wypåyw gazu Resztkowy wypåyw gazu

Wypeånianie krateru Czas wypeåniania krateru

Start peåzaj±cy Czas wygaszania åuku

bi02d1oa -- 7 --

Wyja¶nienie symboli

Symbol aktywno¶ci (ciemne tåo). Aktywno¶æ oznacza, ¿e funkcja reprezentowana przez ten symbol mo¿e zostaæ uruchomiona. Nowe warto¶ci mo¿na ustawiæ tylko wtedy, gdy symbol ten jest aktywny.

Symbol braku aktywno¶ci (jasne tåo). Brak aktywno¶ci oznacza, ¿e nie mo¿na

zmieniæ ustawieñ funkcji reprezentowanej przez ten symbol. Naci¶niêcie symbolu braku aktywno¶ci w menu ustawieñ spowoduje powrót do menu

gåównego.

Kropka w prawym górnym rogu wskazuje, ¿e wypeånianie krateru jest wå±czone.

Symbole warto¶ci

W menu ustawieñ wy¶wietlane s± symbole warto¶ci dla ka¿dej funkcji.

Indukcyjno¶æ ni¿sza Indukcyjno¶æ wy¿sza

Brak wypåywu gazu Dåugi wypåyw gazu

Pocz±tek peåzania wå±czony Pocz±tek peåzania wyå±czony

(ON) (OFF)

Krótszy czas wygaszania åuku Dåu¿szy czas wygaszania åuku

bi02d1oa -- 8 --

3.4 Ustawienia przykåadowe

Oto przykåad ustawieñ u¿ywanych przy spawaniu MIG/MAG.

Ustawienia Wa rto¶æ

Proces MIG/MAG 2/4-stopniowe 4-stopniowe Wypeånianie krateru W£. Czas wypeåniania krateru 1s Indukcyjno¶æ 80% Start peåzaj±cy WY£. Czas wygaszania åuku 150 ms Pocz±tkowy wypåyw gazu 0,7 s Resztkowy wypåyw gazu 3s Napiêcie 30 V Prêdko¶æ podawania drutu 10,0 m/min.

Proces = spawanie MIG/MAG

S Wy¶wietliæ menu gåówne dla spawania MIG/MAG, naciskaj±c na pierwszy przycisk

funkcyjny.

2/4-stopniowe = 4-stopniowe

S Nacisn±æ , aby wybraæ 4-stopniowe.

bi02d1oa -- 9 --

Wypeånianie krateru = 1,0 sekunda

S Nacisn±æ , aby wå±czyæ wypeånianie krateru (ON).

S Naciskaæ do momentu pojawienia siê 1,0 s.

Indukcyjno¶æ = 80 %

S Naciskaæ do momentu pojawienia siê .

S Naciskaæ do momentu pojawienia siê 80 .

Start peåzaj±cy = wyå±czony (OFF)

S Naciskaæ do momentu pojawienia siê .

S Naciskaæ do momentu pojawienia siê 1 .

bi02d1oa -- 1 0 --

Czas wygaszania åuku = 150 milisekund

S Naciskaæ do momentu pojawienia siê .

S Naciskaæ do momentu pojawienia siê 150 .

Pocz±tkowy wypåyw gazu = 0,7 sekundy

S Naciskaæ

S Naciskaæ do momentu pojawienia siê 0,7 s.

Resztkowy wypåyw gazu = 3 sekundy

S Naciskaæ do momentu pojawienia siê .

S Naciskaæ

do momentu pojawienia siê .

do momentu pojawienia siê 3s.

Napiêcie = 30 V S Ustawiæ napiêcie pokrêtåem do momentu pojawienia siê 30,0 V.

bi02d1oa -- 1 1 --

Prêdko¶æ podawania drutu = 10,0 m/min S Ustawiæ prêdko¶æ podawania drutu pokrêtåem do momentu pojawienia siê 10 m/min.

4 SPAWANIE MMA

4.1 Ustawienia

Ustawienia Zakres ustawieñ W stopniach Ustawienie domy¶lne

Proces MIG/MAG, MMA lub

¿åobienie åukowe Start gor±cy”* W£. lub WY£. - WY£. Czas startu gor±cego 1-30 1 10 Moc åuku 0-10 0,5 3 Pr±d

AristoMig 400 AristoMig 500

16 - 400 A

16 - 500 A

- MIG/MAG

1A 1A

100 A 100 A

*) Nie mo¿na zmieniæ tej funkcji w trakcie procesu spawania.

MMA

MMA mo¿e tak¿e oznaczaæ spawanie z wykorzystaniem elektrod otulonych. Podczas zajarzania åuku elektroda topi siê, a jej otulina wytwarza ¿u¿el ochronny.

Gor±cy start

Gor±cy start (Hot start) zwiêksza pr±d spawania przez okre¶lony czas na pocz±tku spawania, redukuj±c ryzyko wyst±pienia braku przetopu na pocz±tku spoiny.

Moc åuku

Moc åuku (Arc force) ma istotne znaczenie przy ustalaniu zmian pr±du w stosunku do zmian dåugo¶ci åuku. Ni¿sza warto¶æ oferuje åagodniejszy åuk z mniejsz± ilo¶ci± rozprysków.

Pr±d

Wiêksze natê¿enie pr±du wytwarza szersze jeziorko spawalnicze oraz lepsz± penetracjê w obrabianym przedmiocie.

Niezale¿nie od wy¶wietlanego menu mo¿na zmieniaæ warto¶æ zadan± pr±du. Warto¶æ ta wy¶wietlana jest wyå±cznie w menu gåównym.

bi02d1oa -- 1 2 --

4.2 Symbole na wy¶wietlaczu

Symbole funkcyjne

Spawanie MMA Moc åuku

Gor±cy start

Wyja¶nienie symboli

Symbol aktywno¶ci (ciemne tåo). Aktywno¶æ oznacza, ¿e mo¿na uruchomiæ funkcjê reprezentowan± przez ten symbol. Nowe warto¶ci mo¿na ustawiæ tylko wtedy, gdy symbol ten jest aktywny.

Symbol braku aktywno¶ci (jasne tåo). Brak aktywno¶ci oznacza, ¿e nie mo¿na zmieniæ ustawieñ funkcji reprezentowanej przez ten symbol.

Naci¶niêcie symbolu braku aktywno¶ci w menu ustawieñ spowoduje powrót do menu gåównego.

Kropka w prawym górnym rogu wskazuje, ¿e gor±cy start jest wå±czony (ON).

Symbole warto¶ci

W menu ustawieñ wy¶wietlane s± symbole warto¶ci dla ka¿dej funkcji.

Brak mocy åuku Wiêksza moc åuku

Krótki czas gor±cego startu Dåugi czas gor±cego startu

4.3 Ustawienia przykåadowe

Ustawienia Warto¶æ

Proces MMA Start gor±cy”* W£. Czas startu gor±cego 12 Moc åuku 5 Pr±d 250 A

bi02d1oa -- 1 3 --

Proces = spawanie MMA

S Wy¶wietliæ menu gåówne dla spawania MMA, naciskaj±c przycisk pierwszej funkcji.

Czas gor±cego startu = 12 sekund

S Nacisn±æ , aby wå±czyæ gor±cy start (ON).

S Naciskaæ do momentu pojawienia siê 12,0 .

Moc åuku = 5

S Naciskaæ do momentu pojawienia siê .

S Naciskaæ do momentu pojawienia siê 5,0 .

Pr±d = 250 A S Ustawiæ pr±d pokrêtåem do momentu pojawienia siê 250 A.

bi02d1oa -- 1 4 --

5 ’AF£OBIENIE £UKOWE

’afåobienie åukowe polega na u¿yciu specjalnej elektrody, zbudowanej z prêta wêglowego z miedzian± otulin±. £uk powstaje miêdzy prêtem wêglowym i przedmiotem obrabianym, powietrze doprowadza siê w celu wydmuchiwania stopionego materiaåu i tak powstaje szew.

5.1 Ustawienia

Ustawienia Zakres ustawieñ W stopniach Ustawienie domy¶lne

Proces MMA lub ¿åobienie

åukowe

Pr±d 8-60 V 0,25 V (wy¶wietlane z

Pr±d

Pr±d o wiêkszym natê¿eniu daje szersz± i gåêbsz± penetracjê w obrabianym przedmiocie.

5.2 Symbole na wy¶wietlaczu

- MIG/MAG

37,0 V

jedn± dziesi±t±)

Symbole funkcyjne

’afåobienie åukowe

5.3 Ustawienia przykåadowe

Ustawienie Warto¶æ

Proces ’afåobienie åukowe Pr±d 45 V

Proces = ¿åobienie åukowe

S Wybraæ proces, naciskaj±c pierwszy przycisk funkcyjny do momentu pojawienia siê

Pr±d = 45 V S Ustawiæ pr±d pokrêtåem do momentu pojawienia siê warto¶ci 45 V.

bi02d1oa -- 1 5 --

6 KODY USTEREK

Kody usterek informuj± o wyst±pieniu usterek sprzêtu. Pojawiaj± siê one na wy¶wietlaczu w postaci nastêpuj±cych symboli:

Kody usterek s± aktualizowane co trzy sekundy. Górna cyfra w symbolu oznacza numer konkretnego kodu usterki: patrz Pozycja 6.1. Dolna cyfra wskazuje, gdzie wyst±piåa usterka: 0 = panel sterowania 2 = zasilacz 3 = podajnik drutu

4 = zdalne sterowanie Powy¿szy symbol informuje, ¿e panel sterowania (0) utraciå kontakt ze ¼ródåem pr±du. Je¶li zostanie wykrytych kilka usterek, wy¶wietlony zostanie tylko kod ostatniej z nich. W celu usuniêcia symboli z wy¶wietlacza wystarczy nacisn±æ dowolny klawisz funkcyjny. Symbole mog± byæ nieruchome lub pulsuj±ce, w zale¿no¶ci od rodzaju usterki. Symbole pulsuj±ce s± zaznaczone za pomoc± o” na li¶cie kodów usterek.

6.1 Lista kodów usterek

Kod uster ki

1 Bå±d pamiêci, EPROM x x x x 2 Bå±d pamiêci, RAM x x x 3 Bå±d pamiêci, zewnêtrzna RAM x 4 Zasilanie 5 V x x 5 Wysokienapiêciepo¶rednie

6 Wysoka temperatura x 8 Zasilanie 1* x x x x 9 Zasilanie 2* x x x 10 Zasilanie 3* x 11 Serwomechanizm podawania

12 Bå±d komunikacji (ostrze¿enie) x x x x 14 Bå±d komunikacji (magistrala

15 Komunikaty zostaåy utracone x x x x 16 Wysokienapiêcieobwodu

17 Utrata kontaktu z podajnikiem

18 Utrata kontaktu ze ¼ródåem

19 Niepoprawne warto¶ci ustawieñ

20 Bå±d alokacji pamiêci x

Wyja¶nienie Panel

sterowania

pr±du staåego (DC)

drutu

wyå±czona)

otwartego

drutu

pr±du

w pamiêci zewnêtrznej RAM

Urz±dzenie zasilaj±ce

Podajnik drutu

Zdalne sterowanie

bi02d1oa -- 1 6 --

Kod uster ki

22 Przepeånienie bufora transmisji x 23 Przepeånienie bufora

26 Program alarmowy x x x 27 Brak drutu o 28 Przepeånienie stosu x x x 29 Brak przepåywu wody

31 Brak odpowiedzi wy¶wietlacza x 32 Brak przepåywu gazu o

Zespóå Zasilanie 1* Zasilanie 2* Zasilanie 3*

Panel sterowania +3V ¬ródåo pr±du +15V -15V +24V Podajnik drutu +15V +20V Zdalne sterowanie +13V +10V

Wyja¶nienie

odbiorczego

chåodz±cej

Panel sterowania

Urz±dzenie zasilaj±ce

Podajnik drutu

6.2 Opisy kodów usterek

Zdalne sterowanie

Kod usterki

Wyja¶nienie

1 Bå±d pamiêci programu, (EPROM)

Wyst±piå bå±d w pamiêci programu. Ten bå±d nie wyå±cza ¿adnej funkcji. Nale¿y: Uruchomiæ urz±dzenie ponownie. Je¶li usterka wystêpuje nadal, nale¿y wezwaæ

technika serwisu.

2 Bå±d mikroprocesora pamiêci RAM

Mikroprocesor nie mo¿e odczytaæ z/zapisaæ w danej pozycji pamiêci w swojej pamiêci wewnêtrznej.

Ten bå±d nie wyå±cza ¿adnej funkcji. Nale¿y: Uruchomiæ urz±dzenie ponownie. Je¶li usterka wystêpuje nadal, nale¿y wezwaæ

technika serwisu.

3 Bå±d pamiêci zewnêtrznej RAM

Mikroprocesor nie mo¿e odczytaæ z/zapisaæ w danej pozycji pamiêci w swojej pamiêci zewnêtrznej.

Ten bå±d nie wyå±cza ¿adnej funkcji. Nale¿y: Uruchomiæ urz±dzenie ponownie. Je¶li usterka wystêpuje nadal, nale¿y wezwaæ

technika serwisu.

4 Niskie zasilanie 5 V

Napiêcie zasilania jest zbyt niskie. Bie¿±cy proces spawania zostaå zatrzymany i nie mo¿e byæ uruchomiony ponownie. Nale¿y: Wyå±czyæ zasilanie sieciowe w celu zresetowania urz±dzenia. Je¶li usterka wystêpuje

nadal, nale¿y wezwaæ technika serwisu.

5 Przekroczenie limitu napiêcia po¶redniego pr±du staåego

Napiêcie jest zbyt niskie lub zbyt wysokie. Napiêcie mo¿e byæ zbyt wysokie w wyniku powa¿nych przebiegów przej¶ciowych w zasilaniu sieciowym lub såabego zasilania (wysoka indukcyjno¶æ zasilania lub utrata fazy).

Urz±dzenie zasilaj±ce zostaåo zatrzymany i nie mo¿e byæ uruchomione ponownie. Nale¿y: Wyå±czyæ zasilanie sieciowe w celu zresetowania urz±dzenia. Je¶li usterka wystêpuje

nadal, nale¿y wezwaæ technika serwisu.

bi02d1oa -- 1 7 --

Kod usterki

10 Zasilanie +24V

11 Prêdko¶æ podawania drutu

12 Bå±d komunikacji (ostrze¿enie)

14 Bå±d komunikacji

15 Komunikaty zostaåy utracone

Wyja¶nienie

6 Wysoka temperatura

Zadziaåaåy termiczne, samoczynne wyå±czniki przeci±¿eniowe. Bie¿±cy proces spawania zostaå zatrzymany i nie mo¿e byæ uruchomiony ponownie do chwili

zresetowania wyå±cznika. Nale¿y: Sprawdziæ, czy wloty lub wyloty chåodz±cego powietrza nie s± zablokowane lub zatkane

brudem. Sprawdziæ u¿ywany cykl pracy, aby upewniæ siê, ¿e sprzêt nie jest przeci±¿any.

8 Niskie napiêcie baterii + 3 V, (w panelu sterowania)

Napiêcie podtrzymuj±cej pamiêæ baterii jest zbyt niskie. Je¶li bateria nie zostanie wymieniona, zawarto¶æ pamiêci danych spawania w panelu sterowania zostanie utracona.

Ten bå±d nie wyå±cza ¿adnej funkcji. Nale¿y: Wezwaæ technika serwisu, aby wymieniå bateriê.

8 Zasilanie + 15 V, (podajnik drutu i urz±dzenie zasilaj±ce)
