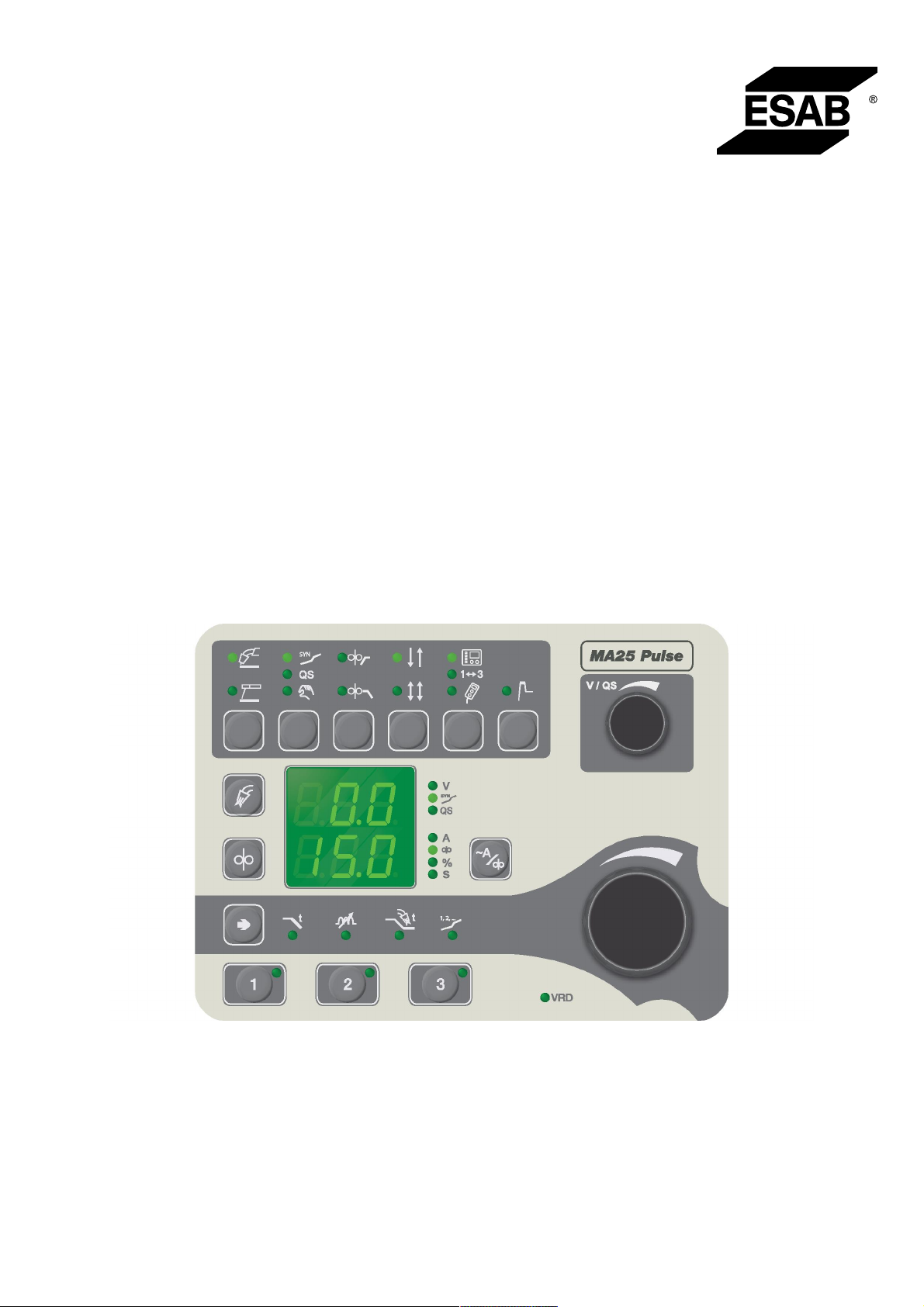

Tato příručka popisuje použití řídicího panelu MA25 Pulse.
Všeobecné informace o obsluze naleznete vnávodu kpoužití napájecího zdroje respektive
jednotky podavače drátu.
Po přivedení síťového napájení provede jednotka autodiagnostiku
indikátorů LED a displeje. Jsou přítomny verze programu a verze
panelu „Steel“, „Alu“, „SteelNA“ nebo „AluNA“. (Vtomto příkladu je
verze programu 0.17A a verze panelu „Steel“.)
(Dlouhé texty se na displeji automaticky posunují.)
Návody k použití v jiných jazycích si můžete stáhnout z Internetu: www.esab.com.
Obecné bezpečnostní předpisy pro manipulaci svybavením naleznete vkapitole
„BEZPEČNOST“ návodu kpoužívání napájecího zdroje. Obecné informace o provozu
naleznete vkapitole „OBSLUHA“ návodu kpoužívání napájecího zdroje. Důkladně si
obě kapitoly přečtěte, než začnete zařízení používat!
2.1Způsob procházení
1.Tlačítka pro paměť svařovacích dat9.Přepínání mezi 2zdvihy a 4zdvihy
2.Přepínání mezi časem vyplňování
kráteru, indukčním odporem, dobou
proudu plynu po zhasnutí a výběrem
synergie
Každá kombinace typu drátu, průměru drátu a plynové směsi vyžaduje jedinečný
vztah mezi rychlostí podávání drátu a napětím (délkou oblouku), aby vznikl
stabilizovaný, fungující oblouk. Napětí (délka oblouku) se automaticky
přizpůsobuje podle vybrané předem naprogramované synergické křivky, což
výrazně usnadňuje rychlé nalezení správných svařovacích parametrů. Propojení
mezi rychlostí podávání drátu a dalšími parametry se nazývá synergická křivka.
Vsynergickém režimu je možné zobrazit buď nastavenou rychlost podávání
drátu, nebo odhadovaný proud. Další informace naleznete včásti „Zobrazení
odhadu proudu“.
Další informace o synergických křivkách integrovaných vpanelu MA25 Pulse
naleznete včásti „KOMBINACE DRÁTŮ A PLYNŮ“.
Je také možné objednat další synergické křivky, ale ty musí instalovat technik
autorizovaného servisu ESAB.
Při aktivaci synergie také nezapomeňte zvolit správnou synergickou křivku
pomocí nastavovacího ovladače.
Čísla správných synergických křivek jsou uvedena na štítku uvnitř podavače
drátu.
Při svařování pomocí řídicího panelu MA25 Pulse vsynergickém režimu je
možné používat jako nastavení buď rychlost podávání drátu, nebo odhad
proudu. Svářeč má možnost zobrazit odhad proudu jako referenční hodnotu,
pokud neví, jakou má nastavit rychlost podávání drátu.
Nastavte odhad proudu pomocí nastavovacího ovladače. Nastavená rychlost
podávání drátu se po úpravě odhadu proudu příslušným způsobem změní. Na
displeji je možné přepínat mezi zobrazením rychlosti podávání drátu a odhadu
proudu pomocí tlačítka ~A/WFS.
Při svařování bude rychlost podávání drátu konstantní. To zajišťuje
předvídatelný výsledek a rovnoměrně vyplněný svar. Výsledné svary budou
přesně stejné bez ohledu na to, jestli svářeč používá jako způsob nastavení
rychlost podávání drátu nebo odhad proudu.
Konstantní rychlost podávání drátu znamená, že zde bude určitá odchylka mezi
odhadem proudu a skutečným naměřeným proudem vzávislosti na typu spoje a
výčnělku, které svářeč používá (vzdálenost mezi kontaktní špičkou a obrobkem).
Není žádný rozdíl mezi jednoduchým nastavením rychlosti podávání drátu a
nastavením odhadu proudu. Pokud je odchylka velká, nastavte výčnělek pro
optimální výsledné svary podle níže uvedených pokynů.
Během svařování se na displeji zobrazuje skutečný naměřený proud. Po
stisknutí tlačítka(položka14 na obrázku uvedeném vkapitole „PŘEHLED
PANELU“) během svařování se na displeji zobrazí na dvě sekundy odhadproudu. Poté se znovu zobrazí naměřený proud. Naměřený proud zůstane na
displeji, dokud nezměníte nastavení.
Pokud se naměřený proud znějakého důvodu odchyluje o více než ±10% od
odhadu proudu, začne blikat indikátor LED proudu a na displeji začne blikat
hodnota naměřeného proudu. Velkou odchylku mezi odhadem proudu a
naměřeným proudem může způsobovat velmi dlouhý nebo velmi krátký výčnělek
svařovací elektrody. To znamená, že svářeč může zlepšit výsledky svařování
nastavením více vhodného výčnělku. Pokud je naměřený proud výrazně nižší
než odhad proudu, může být vhodné použít kratší výčnělek. Pokud je naměřený
proud výrazně vyšší než odhad proudu, může být vhodné použít delší výčnělek.
Uvědomte si však, že skutečný naměřený proud také ovlivňují různé typy spojů.
Je možné nastavit „povolený“ rozdíl mezi naměřeným proudem a odhadem
proudu. Výchozí hodnota je ±10%. Viz část „Skryté funkce MIG/MAG“.
QSet™ usnadňuje nastavování parametrů svařování.
Jak nastavit QSet™:
1.Nastavte rychlost podávání drátu. QSet™ dynamicky upraví napětí, aby
bylo možné dosáhnout optimálních výsledků svařování.
2.Při změně materiálu nebo tloušťky: vytvořte první svar (6sekund) sfunkcí
QSet™ na zkušebním kusu. Tím získáte správná dat před svařováním na
skutečném obrobku.
Jemné vyladění hodnoty QSet™:
•Otáčením ovladače doprava se zvětšuje (+) délka oblouku.
•Otáčením ovladače doleva se zkracuje (-) délka oblouku.
KRÁTKÝ OBLOUK
Při prvním zahájení svařování surčitým typem drátu/plynu nastaví funkce
QSet™ automaticky všechny potřebné svařovací parametry. Potom QSet™
uloží všechna data, aby vznikl dobrý svar. Potom se napětí automaticky
přizpůsobí změnám vrychlosti podávání drátu.
OBLOUK SE SPRCHOU
Při přibližování kprostoru oblouku se sprchou se musí zvyšovat hodnota pro
QSet™. Při svařování sčistým obloukem se sprchou vypněte funkci QSet™.
Všechny parametry jsou odvozeny z QSet™, kromě napětí, které se musí
nastavit.
Ruční
Ruční ovládání. Obsluha musí nastavit odpovídající hodnoty pro posuv drátu a
napětí.
Pomalý start
Při pomalém startu je drát podáván rychlostí 1,5m/min, dokud nevytvoří
elektrický kontakt sobrobkem.
Vyplňování kráteru
Vyplňování kráterů napomáhá při přerušení svařování předcházet vzniku dutin,
tepelných trhlin a kráterů ve sváru.
Doba vyplňování kráteru
Při aktivaci vyplňování kráterů zvolte dobu vyplňování kráterů také pomocí
nastavovacího ovladače.
0463 459 001
Tuto funkci nelze používat společně sQSet™.
Dva zdvihy
Se dvěma zdvihy začne proudit plyn před zapálením oblouku stisknutím
spouštěcího spínače svařovacího hořáku. Potom začne svařování. Uvolněním
spouštěcího spínače se svařování zcela zastaví aspustí se proud plynu po
zhasnutí.
Se 4 zdvihy začne proudit plyn při stisknutí spouštěcího tlačítka svařovacího
hořáku apo jeho uvolnění začíná podávání drátu. Svařování pokračuje do
dalšího stisknutí spouštěcího spínače, pak se podávání zastaví apo uvolnění
spínače začne proudit plyn po zhasnutí.
Aktivní panel
Nastavování se provádí na ovládacím panelu.
Změna dat svařování
Tato funkce umožňuje přecházet mezi různými paměťmi svařovacích dat
stisknutím spouště svařovací pistole.
Jestliže neprobíhá sváření, změnu provedete rychlým stisknutím. Pokud je
spoušť stisknuta příliš dlouho, program to pochopí jako začátek sváření.
Změna dat svařování během svařování se dvěma zdvihy
Během svařování je spoušť svařovací pistole stisknuta. Chcete-li změnit data
svařování, uvolněte spoušť a rychle ji stiskněte.
Změna dat svařování během svařování se čtyřmi zdvihy
Během svařování se čtyřmi zdvihy je spoušť svařovací pistole uvolněna.
Chcete-li změnit data svařování, stiskněte spoušť a rychle ji uvolněte.
Při aktivaci dat svařování1až 3zvolte data svařování1, 2nebo 3.
Dálkový ovladač
Nastavování se provádí na dálkovém ovladači.
Dálkový ovladač musí být před aktivací připojen kzásuvce pro dálkový ovladač
na zařízení. Když je aktivován dálkový ovladač, panel je neaktivní.
Saktivovanou funkcí dálkového ovladače lze pomocí svařovací pistole svoličem
programů (RS3) přecházet mezi různými paměťmi svařovacích dat.
VRD (zařízení ke snížení napětí)
Funkce VRD zaručuje, že když se nesvařuje, napětí naprázdno nepřekročí 35 V.
Je signalizována rozsvícením indikátoru LED VRD.
Když systém zjistí, že bylo zahájeno svařování, zablokuje funkci VRD.
Jestliže je aktivována funkce VRD a napětí naprázdno překročí mezní hodnotu
35 V, na displeji se zobrazí chybové hlášení (16) a dokud je zobrazeno, nelze
zahájit svařování.
0463 459 001
Profukování plynem
Profukování plynem se používá při měření průtoku plynu nebo vyfukování
případného vzduchu nebo vlhkosti zplynových hadic před zahájením svařování.
Profukování plynem trvá tak dlouho, dokud je stisknuto tlačítko, a probíhá bez
napětí nebo podávání drátu.
Zavedení drátu
Zavedení drátu se používá, když je třeba podat drát bez aplikace svařovacího
napětí. Drát se podává tak dlouho, dokud je stisknuto tlačítko.
Vyšší indukční odpor má za následek širší svarovou lázeň a menší rozstřik.
Menší indukční odpor má za následek tvrdší zvuk, ale stabilní, soustředěný
oblouk.
Proud plynu po zhasnutí
Tímto se reguluje doba proudění ochranného plynu po zhasnutí oblouku.
Horký start
Horkým startem se zvyšuje svařovací proud po nastavitelnou dobu na začátku
svařování; snižuje se tak riziko špatného tavení na začátku svařovaného spoje.
3.3.1Skryté funkce MIG/MAG
Vovládacím panelu jsou skryté funkce.
Ke skrytým funkcím se dostanete tak, že na pět sekund podržíte volicí tlačítko.
Na displeji se zobrazí písmeno a hodnota. Ke změně hodnoty zvolené funkce se
používá otočný ovladač pro podávání drátu.
Písmeno
Funkce
funkce
ADoba proudu plynu před zapálením
CMěrné jednotky
IDoba zpětného hoření (Burnback time) (pouze dostupná, když
SCT=vypnuto)
tPozice paměti svařovacích dat
hDoba horkého startu
oSCT zapnuto/vypnuto
SParametr spuštěníR (zobrazuje se pouze při zkratovém oblouku,
když není vybrána synergie)
dTolerance nastavení odhadu proudu
Skryté funkce opustíte tak, že na pět sekund podržíte volicí tlačítko.
AProud plynu před zapálením
Tímto se reguluje doba, po kterou proudí ochranný plyn před zapálením
oblouku.
CMěrné jednotky
0 = palce/min, 1 = mm/min, výchozí hodnota = 1
IDoba dohořívání
Doba zpětného hoření je ve výchozím nastavení vypnuta kvůli zkratovému
ukončení (SCT).
Nastavení času zpětného hoření je možné pouze pokud je SCT VYPNUTO. To
bude platit, pokud nastavení SCT = 1 nebo SCT = 0 a zvolená synergická křivka
má SCT nastaveno na VYPNUTO.
Doba zpětného hoření je prodleva mezi časem, kdy se začne lámat drát, a
časem, kdy napájecí zdroj vypne svařovací napětí. Příliš krátká doba zpětného
hoření má za následek vysunutí delšího kusu drátu po dokončení svařování, což
znamená riziko, že se drát zachytí vtuhnoucí svarové lázni. Příliš dlouhý čas
zpětného hoření vede ke kratšímu vzdalování se zvýšeným rizikem, že se na
kontaktní špičce znovu zapálí oblouk.
tPozice paměti svařovacích dat
Tato funkce nabízí možnost zvolit, zda mají být používána data spouštění mezi
2nebo 3programy.
hDoba horkého startu
Dobu horkého startu je možné nastavit od 0,0 do 9,9sekundy vkrocích po 0,1s.
oSCT (zkratové ukončení)
SCT je funkce, která na konci svařování vytváří malé opakované zkraty, dokud
se svařování úplně neukončí a nepřeruší se kontakt sobrobkem.
Existuje následující nastavení:
0 =Hodnota (ZAPNUTO/VYPNUTO) je určena synergickou křivkou (výchozí
možnost).
1 =SCT je VYPNUTO
2 =SCT je ZAPNUTO
SParametr spuštěníR
Parametr spuštění R umožňuje při svařování jemné nastavení elektrického
oblouku během spouštění. Parametr je možné nastavit od 8,0 do 60,0 vkrocích
po 0,25. Tato funkce se zobrazuje nebo je nastavitelná, pouze když synergie
není aktivní (to znamená, že vybranou metodou svařování je zkratový oblouk).
dTolerance nastavení odhadu proudu
Tento parametr nastavuje maximální povolený relativní rozdíl mezi odhadem
proudu a naměřeným proudem. Povolený rozdíl je možné nastavit od 5do 50%
vkrocích po 5%. Po překročení povoleného rozdílu během svařování začne
blikat indikátor LED proudu a na displeji začne blikat hodnota naměřeného
proudu.
3.4Svařování MMA
Svařování MMA
Svařování MMA se může označovat také jako svařování sobalenými
elektrodami. Po zapálení oblouku se začne tavit elektroda a její obal začne tvořit
ochrannou strusku.
Nastavování se provádí na dálkovém ovladači.
Dálkový ovladač musí být před aktivací připojen kzásuvce pro dálkový ovladač
na zařízení. Když je aktivován dálkový ovladač, panel je neaktivní.
Saktivovanou funkcí dálkového ovladače lze pomocí svařovací pistole svoličem
programů (RS3) přecházet mezi různými paměťmi svařovacích dat.
Horký start
Horkým startem se zvyšuje svařovací proud po nastavitelnou dobu na začátku
svařování; snižuje se tak riziko špatného tavení na začátku svařovaného spoje.
VRD (zařízení ke snížení napětí)
Funkce VRD zaručuje, že když se nesvařuje, napětí naprázdno nepřekročí 35 V.
Je signalizována rozsvícením indikátoru LED VRD.
Když systém zjistí, že bylo zahájeno svařování, zablokuje funkci VRD.
Jestliže je aktivována funkce VRD a napětí naprázdno překročí mezní hodnotu
35 V, na displeji se zobrazí chybové hlášení (16) a dokud je zobrazeno, nelze
zahájit svařování.
Chcete-li aktivovat či deaktivovat VRD, obraťte se na zástupce servisu.
3.4.1Skryté funkce MMA
Vovládacím panelu jsou skryté funkce.
Ke skrytým funkcím se dostanete tak, že na pět sekund podržíte volicí tlačítko.
Na displeji se zobrazí písmeno a hodnota. Ke změně hodnoty zvolené funkce se
používá otočný ovladač pro podávání drátu.
Nárazové svařování lze použít při svařování snerezovými elektrodami. Tato
funkce umožňuje střídavě zapalovat a zhášet oblouk, a tím lépe ovládat přívod
tepla. Ke zhasnutí oblouku je třeba elektrody mírně zvednout.
F
Regulátor svařování ArcPlus™
Regulátor svařování ArcPlus™ je nový typ ovládání, který vytváří intenzivnější,
koncentrovanější a klidnější oblouk. Po bodovém zkratu dojde krychlejší
obnově, což snižuje nebezpečí, že dojde kpřivaření elektrody kobrobku.
•ArcPlus™ (0) se doporučuje pro základní typy elektrod
•ArcPlus™ ll (1) se doporučuje pro rutilové a buničité typy elektrod
HProud hot startu
Pokud se aktivuje horký start, je možné prostřednictvím parametru „proud
horkého startu“ nastavit preferovanou hodnotu svařovacího proudu během
horkého startu, a to vprocentech nastaveného svařovacího proudu. Pokud je
například nastavený svařovací proud 100A a proud horkého startu je nastaven
na 10%, svařovací proud během horkého startu bude 110A.
IMin. proud dálkového ovladače
Používá se knastavení minimálního proudu pro dálkový ovladač.
Je-li max. proud 100A a min. proud má být 50A, nastavte skrytou funkci min.
proudu na 50%.
Je-li max. proud 100 A a min. proud má být 90 A, nastavte min. proud na 90 %.
hDoba horkého startu
Dobu horkého startu je možné nastavit od 0,0 do 9,9sekundy vkrocích po 0,1s.
Napětí8–60V12 V
Rychlost podávání drátu0,8–25m/min (2,6–82ft/min)5m/min (16,4ft/min)
SynergieVYPNUTO nebo ZAPNUTOZAPNUTO
Synergické křivky pro hliník30možnostíSynergické křivky pro ocel54možnostíSynergické křivky pro hliník, verzeNA29možností-
Synergické křivky pro ocel, verze NA 55možnostíNastavení odhadu proudu/ rychlost
podávání drátu
Nastavení odhadu proudu
nebo rychlost podávání drátu
Rychlost podávání
drátu
QSet™VYPNUTO nebo ZAPNUTOVYPNUTO
Ruční nastaveníVYPNUTO nebo ZAPNUTOZAPNUTO
Pomalý start0 = VYPNUTO nebo 1 =
ZAPNUTO
ZAPNUTO
Vyplňování kráteruVYPNUTO nebo ZAPNUTOZAPNUTO
Doba vyplňování kráteru0,0–5,0s1,0s
2/4 zdvihy
2)
2nebo 4zdvihyDva zdvihy
Aktivní panelVYPNUTO nebo ZAPNUTOZAPNUTO
Změna dat spouštěníVYPNUTO nebo ZAPNUTOVYPNUTO
Pozice paměti svařovacích dat
1)
2nebo 3pozice paměti3
Dálkový ovladačVYPNUTO nebo ZAPNUTOVYPNUTO
Profukování plynem
2)
--
Zavedení drátu-Indukční odpor0–100%70%
Paměť svařovacích dat1, 2, 3Doba proudu plynu před zapálením1)0,1–9,9s0,1s
Měrné jednotky
Doba dohořívání
1)
SCT
1)
1)
Parametr spuštěníR
1)
0 = palce, 1 = mm1
50 - 250 ms80ms
0, 1, nebo 20
8,0–60,025,0
Doba proudu plynu po zhasnutí0,1–25,0s1s
Horký startVYPNUTO nebo ZAPNUTOVYPNUTO
Doba horkého startu
1)
0,0–9,9s1,5s
Tolerance odhadu nastavení proudu 5–50%10 %
VRD--
1)
Tyto funkce jsou skryté, viz popis vkapitole „Skryté funkce MIG/MAG“.
Chybové kódy se používají ksignalizaci poruchy zařízení. Zobrazují
se na dolní části displeje spísmenem E, následovaným číslem
chybového kódu.
Zobrazuje se číslo jednotky, které oznamuje, jaká jednotka
generovala chybu.
Střídavě se zobrazují čísla chybových kódů a čísla jednotek.
Příklad uvedený ve dvou ilustracích vlevo ukazuje, že ovládací panel
(U0) ztratil kontakt snapájecím zdrojem (E18).
Jestliže se zjistí několik poruch, zobrazí se pouze kód té poruchy,
která se objevila jako poslední. Stisknutím jakéhokoliv tlačítka nebo
otočením jakéhokoliv ovladače zrušíte zobrazení poruchy na displeji.
POZOR!
Pokud je aktivován dálkový ovladač, deaktivujte jej pomocí volicího tlačítka pod
symbolem dálkového ovladače. Tímto způsobem zrušíte zobrazení poruchy.
5.1Seznam chybových kódů
U 0 = jednotka svařovacích
dat
U 1 = chladicí jednotkaU 4 = dálkový ovladač
U 2 = napájecí zdrojU 5 = multi napětí
5.2Popisy chybových kódů
Následuje popis chybových kódů, které může uživatel sám opravit. Pokud se zobrazí jiný
kód, zavolejte servisního technika.
Aktivovala se tepelná ochrana.
Probíhající svařování je zastaveno a nelze ho znovu spustit, dokud teplota
neklesne.
Zákrok: Zkontrolujte, zda není vstup nebo výstup chladicího vzduchu zakrytý nebo
ucpaný nečistotami.
Zkontrolujte používaný pracovní cyklus, aby bylo jisté, že se zařízení nepřetěžuje.
E 12Chyba při komunikaci (varování)
Zatížení systémové sběrnice CAN je přechodně příliš vysoké.
Došlo ke ztrátě kontaktu napájecího zdroje nebo podavače drátu sovládacím
panelem.
Zákrok: Zkontrolujte zařízení a ujistěte se, že je nainstalován jen jeden podavač
drátu nebo dálkový ovladač. Když závada přetrvává, vyžádejte si pomoc servisního
technika.
E 16Vysoké napětí naprázdno
Napětí naprázdno je příliš vysoké.
Zákrok: Vypněte síťové napájení, abyste vynulovali jednotku. Pokud chyba
přetrvává, vyžádejte si pomoc servisního technika.
E 17Ztráta kontaktu
Ovládací panel ztratil kontakt spodavačem drátu.
Aktuální svařování se zastaví.
Zákrok: Zkontrolujte kabely. Když závada přetrvává, vyžádejte si pomoc servisního
technika.
E 18Ztráta kontaktu
Ovládací panel ztratil kontakt snapájecím zdrojem.
Aktuální svařování se zastaví.
Zákrok: Zkontrolujte kabely. Když závada přetrvává, vyžádejte si pomoc servisního
Průtok plynu je nižší než 6l/min. Zabrání se spuštění.
Zákrok: Zkontrolujte plynový ventil, hadice a přípojky.
E 40Nekompatibilní jednotky
Je připojen nesprávný podavač drátu. Zabrání se spuštění.
Zákrok: Připojte správný podavač drátu.
E 41Ztráta kontaktu schladicí jednotkou
Ovládací panel ztratil kontakt schladicí jednotkou. Vypněte napájení!
Zákrok: Zkontrolujte zapojení. Když závada přetrvává, vyžádejte si pomoc
servisního technika.
E 44Ovládací panel není konfigurován pro připojený napájecí proud
Aktuálně připojený napájecí zdroj je jiného typu, než zdroj připojený naposledy
kpanelu.
Zákrok: Připojte ovládací panel knapájecímu zdroji stejného typu, jako byl
naposledy připojený zdroj, nebo konfigurujte ovládací panel pro příslušný typ
napájecího zdroje.
E 45Chybí odpov. křivka zkratu/sprchy
Panel MA25 Pulse zjistil, že křivka zkratu/sprchy odpovídající zvolené synergické
křivce pro impulsní svařování není kdispozici. Aplikace je možná pouze při použití
skupiny součinnosti 99suživatelem definovanými synergickými křivkami.
Zákrok: Stáhněte chybějící synergickou křivku pomocí ESAT a proveďte restart.
Náhradní díly a spotřební díly si můžete objednat u nejbližšího prodejce společnosti ESAB,
viz zadní strana obalu tohoto dokumentu. Při objednávání uveďte typ výrobku, sériové číslo,
označení a číslo náhradního dílu podle seznamu náhradních dílů. To usnadní expedici a
zajistí správnost dodávky.
