Ovaj priručnik opisuje rad s upravljačkim pločama uređaja "MA25 Pulse" i "Pulse".
Općenite informacije o radu potražite u korisničkom priručniku za izvor napajanja ili za
jedinicu za dopremanje žice.
Nakon priključivanja na strujnu mrežu, jedinica obavlja
samodijagnostiku LED dioda i zaslona. Prikazuje se verzija
programa i verzija ploče: "Steel", "Alu", "SteelNA" ili "AluNA". (U
primjeru verzija programa je 0.17A, a verzija ploče je "Čelik".)
(Dulji tekst automatski se pomiče na zaslonu.)
Priručnici s uputama na drugim jezicima mogu se preuzeti s interneta: manuals.esab.com
Općenite sigurnosne propise za rukovanje opremom možete pronaći u poglavlju
"SIGURNOST" priručnika s uputama za izvor napajanja ili jedinice za dopremanje
žice. Opće informacije o radu opreme možete pronaći u poglavlju "RAD" priručnika s
uputama za izvor napajanja ili jedinice za dopremanje žice. Temeljito pročitajte oba
poglavlja prije početka korištenja opreme!
2.1Upute za navigaciju

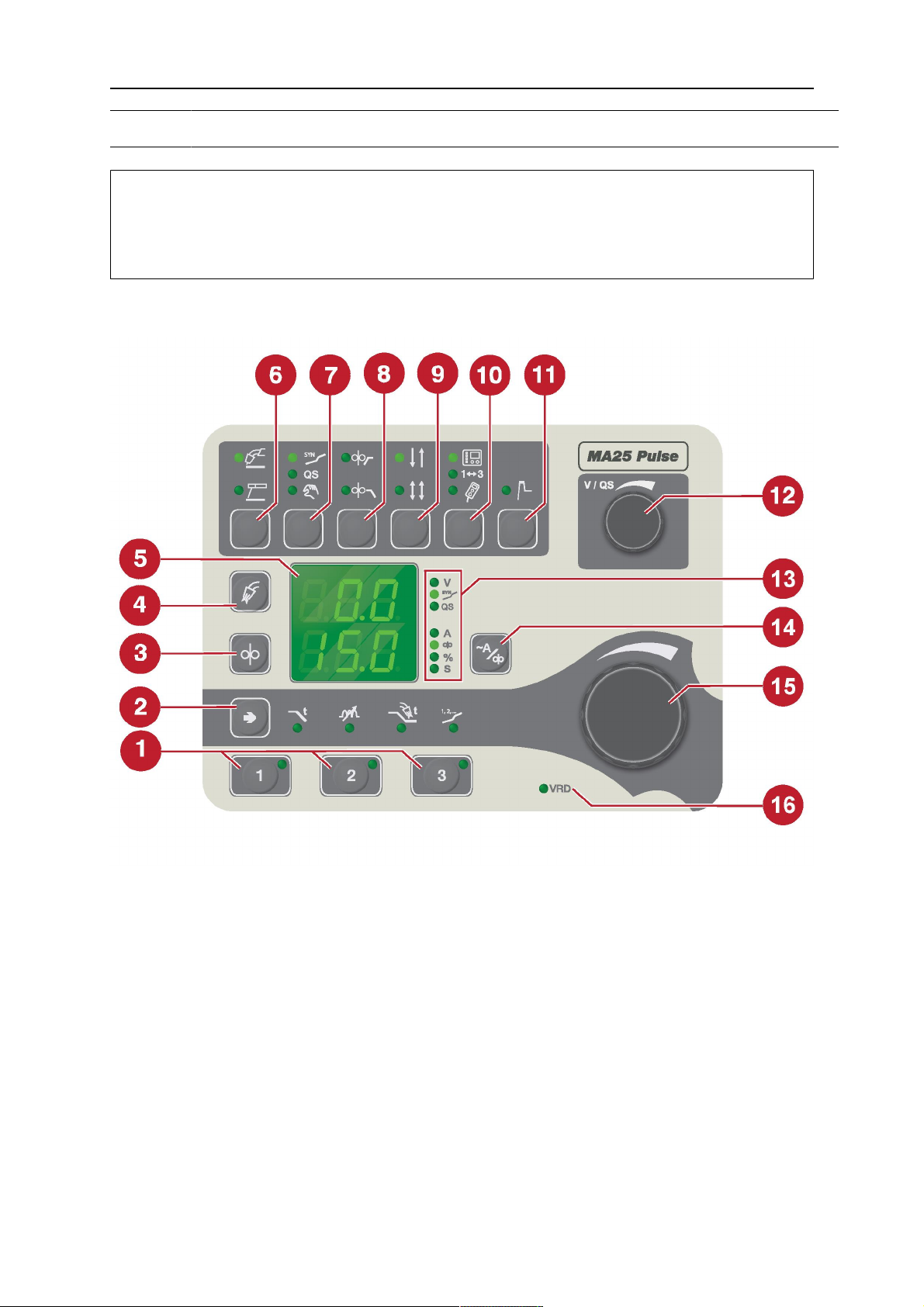

Napomena! Gornji crtež prikazuje upravljačku ploča uređaja "MA25 Pulse". Funkcije svih gumba i
kotačića za postavljanje jednake su i na "MA25 Pulse" i "Pulse".
1.Gumbi za memoriju podataka
9.Odabir 2-taktnog ili 4-taktnog.
zavarivanja
2.Odabir Vremena popunjavanja kratera,
Induktiviteta, Vremena naknadnog
istjecanja plina i Sinergije.
10.Odabir Postavljanja na ploči, Promjene
programa sklopkom na plameniku ili
Priključivanje jedinice za daljinsko
upravljanje
3.Odabir za postupno dopremanje žice.11.Odabir Vrućeg pokretanja
•Dostupne verzije:
○ Zavarivanje čelika pomoću MA25 Pulse s 54 sinergijske linije
○ Zavarivanje aluminija pomoću MA25 Pulse s 30 sinergijskih linija
○ Zavarivanje čelika pomoću MA25 Pulse s 55 sinergijskih linija (verzija NA)
○ Zavarivanje aluminija pomoću MA25 Pulse s 29 sinergijskih linija (verzija NA)
○ Pulsno zavarivanje čelika i aluminija (66 sinergijskih linija za čelik i 27 sinergijskih
linija za aluminij)
○ Pulsno zavarivanje čelika i aluminija (verzija za Sjevernu Ameriku, 61 sinergijska
linija za čelik i 17 sinergijskih linija za aluminij)
•Mogućnost prebacivanja između Brzine dopremanja žice i Procjene jakosti struje
tijekom sinergijskog zavarivanja
•QSet™ - automatski parametri
•2-taktna ili 4-taktna aktivacija sklopke plamenika
•Testiranje plina i postupno dopremanje žice
•Postavke prethodnog i naknadnog protoka plina
•Sporo pokretanje i funkcija za popunjavanje kratera
•Postavka trajnog induktiviteta
•Tri memorirane postavke kojima se može pristupiti pomoću sklopke na plameniku ili
upravljačke ploče
•MMA: Moguće je postaviti ArcPlus™ II regulaciju, Vruće pokretanje i Snagu luka
3.2Memorija podataka zavarivanja
U memoriju upravljačke ploče možete spremiti tri različita programa za zavarivanje.
Pritisnite gumb 1, 2 ili 3 i držite ga pet sekunda za spremanje podataka o
zavarivanju u memoriju. Podaci o zavarivanju spremljeni su kada zelena lampica
indikatora počne bljeskati.
Za izmjenjivanje podataka o zavarivanju spremljenih u memoriju pritisnite gumb 1,
2 ili 3.
Memorija podataka o zavarivanju ima rezervnu bateriju tako da ostavke ostaju
spremljene i nakon isključivanja opreme.
3.3Zavarivanje postupkom MIG/MAG
Zavarivanje postupkom MIG/MAG
Zavarivanje postupkom MIG/MAG podrazumijeva topljenje neprekidno
dopremane žice za punjenje i zaštitu kupke zaštitnim plinom.
Brzina dopremanja žice
0463 459 101
Postavlja potrebnu brzinu dopremanja žice za punjenje u postocima ili metrima u
minuti.
Svaka kombinacija vrste žice, promjera žice i mješavine plina zahtijeva
jedinstven odnos između brzine dopremanja žice i napona (duljine luka) kako bi
se ostvario stabilan, učinkovit luk. Napon (duljina luka) automatski se
"prilagođuje" unaprijed programiranoj sinergijskoj krivulji koju odaberete, a to
omogućava brz pronalazak odgovarajućih parametara zavarivanja. Poveznica
brzine dopremanja žice i drugih parametara naziva se sinergijska krivulja.
U sinergijskom načinu rada moguće je prikazati postavljenu brzinu dopremanja
žice ili procjenu jakosti struje. Više pojedinosti potražite u "Prikazu procjene
jakosti struje".
Detaljne informacije o sinergijskim linijama dostupnim na upravljačkim pločama
za "MA25°Pulse" i "Pulse" potražite u poglavlju "DIMENZIJE ŽICE I PLINA".
Mogu se naručiti i drukčije sinergijske krivulje, no mora ih instalirati ovlašteni
servisni inženjer tvrtke ESAB.
Prilikom aktiviranja sinergije odaberite odgovarajuću sinergijsku liniju i pomoću
kotačića za postavljanje.
Brojeve odgovarajućih sinergijskih linija možete pronaći na naljepnici s unutarnje
strane jedinice za dopremanje žice.
Prilikom zavarivanja pomoću upravljačke ploče u sinergijskom načinu rada kao
postavku moguće je upotrebljavati brzinu dopremanja žice ili procjenu jakosti
struje. Mogućnost prikaza procjene jakosti struje pomaže kao referenca ako
zavarivač ne zna koju bi brzinu dopremanja žice odabrao.
Procjenu jakosti struje prilagodite pomoću kotačića za postavljanje. Kada
mijenjate procjenu jakosti struje, brzina dopremanja žice automatski će se
mijenjati u skladu s time. Moguće je mijenjati između prikaza brzine dopremanja
žice ili procjene jakosti struje tako da pritisnete gumb ~A/WFS.
Prilikom zavarivanja, brzina dopremanja žice bit će stalna kako bi rezultati bili
predvidljivi, a mjesto zavarivanja ravnomjerno ispunjeno. Rezultati zavarivanja
bit će jednaki bez obzira na to koristi li zavarivač kao postavku brzinu
dopremanja žice ili procjenu jakosti struje.
Konstantna brzina dopremanja žice također znači da će biti odstupanja između
procjene jakosti struje i izmjerene jakosti struje, ovisno o vrsti spoja koji se
zavaruje i vrsti izlaza elektrode koji zavarivač koristi (udaljenost od kontaktnog
vrha do radnog dijela). To se ne razlikuje od jednostavnog postavljanja brzine
dopremanja žice i procjene jakosti struje. Ako je odstupanje veliko, namjestite
izlaz elektrode za optimalne rezultate zavarivanja. Vidi u nastavku.
Na zaslonu se tijekom zavarivanja prikazuje stvarna izmjerena jakost struje.
Ako je gumb(stavka 14 na ilustraciji u poglavlju "PREGLED PLOČE")
pritisnut tijekom zavarivanja, na zaslonu se na dvije sekunde prikazuje procjenajakosti struje, a nakon toga prikazuje se izmjerena jakost struje. Izmjerena
jakost struje ostaje prikazana na zaslonu do promjene postavke.
Ako izmjerena jakost struje zbog nečega odstupa ±10 % od procjene jakostistruje, LED dioda Struje i izmjerena vrijednost jakosti struje na zaslonu počinju
bljeskati. Prevelika ili premala duljina izlaza elektrode može dovesti do velikog
odstupanja između procjene jakosti struje i izmjerene jakosti struje. To znači da
zavarivač može dobiti bolje rezultate ako namjesti bolji izlaz elektrode. Ako je
izmjerena jakost struje značajno niža od procjene jakosti struje, bolje je koristiti
kraći izlaz elektrode. Ako je izmjerena jakost struje značajno viša od procjene
jakosti struje, bolje je koristiti dulji izlaz elektrode. Valja imati na umu da različite
vrste spojeva također utječu na izmjerenu jakost struje. Moguće je namjestiti
"dopuštenu" razliku između izmjerene jakosti struje i procjene jakosti struje.
Zadana vrijednost je ±10 %. Vidi odjeljak "Skrivene funkcije MIG/MAG".
Funkcija QSet™ koristi se za olakšavanje postavljanja parametara zavarivanja.
Kako koristiti QSet™:
1.Postavljanje brzine dopremanja žice. QSet™ dinamički namješta jakost
struje za dobivanje optimalnih rezultata zavarivanja.
2.Prilikom promjene materijala ili debljine: za prvi var (u trajanju 6
sekunda) rabite QSet™ na probnom komadu kako biste dobili sve
potrebne podatke prije zavarivanja pravog radnog dijela.
Fino namještanje vrijednosti za QSet™:
•Okretanjem kotačića u smjeru kazaljke na satu povećava se (+) duljina
luka.
•Okretanjem kotačića u smjeru suprotnom od kazaljke na satu smanjuje se
(-) duljina luka.
KRATKI LUK
Prilikom prvog pokretanja zavarivanja s određenom vrstom žice/vrstom plina
funkcija QSet automatski postavlja neophodne parametre zavarivanja. Nakon
toga funkcija QSet™ pohranjuje sve podatke kako bi se postiglo dobro
zavarivanje. Napon se potom automatski prilagođava promjenama brzine
dopremanja žice.
ŠTRCAJUĆI LUK
Kod prilaska području štrcajućeg luka vrijednost funkcije QSet™ mora se
povećati. Za zavarivanje čistim štrcajućim lukom isključite funkciju QSet™. Sve
postavke preuzimaju se iz funkcije QSet™, osim napona koji se mora postaviti.
Ručno
Ručno upravljanje. Korisnik mora postaviti odgovarajuće vrijednosti za brzinu
dopremanja žice i napon-
Sporo pokretanje
Sporo pokretanje doprema žicu pri 1,5 m/min (59in./min) do ostvarenja
električnog kontakta s radnim dijelom.
Funkcija za popunjavanje kratera (crater filling)
Popunjavanje kratera sprječava pojavu pora, pukotina i kratera na varu nakon
završetka zavarivanja.
Trajanje popunjavanja kratera (crater filling)
Prilikom aktiviranja popunjavanja kratera također odaberite vrijeme
popunjavanja kratera pomoću kotačića za postavljanje.
0463 459 101
Ovu funkciju ne možete koristiti s funkcijom QSet™.
2-taktno
2-taktnim prethodnim protokom plina započinje pritiskanjem okidne sklopke
plamenika za zavarivanje. Tada započinje postupak zavarivanja. Otpuštanje
okidne sklopke potpuno zaustavlja zavarivanje i pokreće naknadni protok plina.
Kod 4-taktnom okidanja prethodni protok plina počinje kada je pritisnuta okidna
sklopka plamenika za zavarivanje i dopremanje žice počinje kada je otpuštena.
Postupak varenja se nastavlja sve dok ponovno ne pritisnete prekidač, zatim
završava dopremanje žice, a kada se otpusti prekidač započinje naknadni protok
plina.
Aktivna ploča
Postavke sa unose na upravljačkoj ploči.
Promjena podataka o zavarivanju
Ova funkcija omogućuje izmjenjivanje različitih memoriranih podataka o
zavarivanju pritiskom na sklopku plamenika.
Za promjenu podataka bez pokretanja zavarivanja kratko pritisnite sklopku. Ako
predugo držite pritisnutu sklopku, program to tumači kao pokretanje zavarivanja.
Promjena podataka o zavarivanju tijekom zavarivanja pomoću dvotaktne
sklopke
Tijekom zavarivanja možete promijeniti podatke o zavarivanju tako da nakratko
pustite pa opet pritisnete sklopku.
Promjena podataka o zavarivanju tijekom zavarivanja pomoću
četverotaktne sklopke
Tijekom zavarivanja pomoću četverotaktne sklopke možete promijeniti podatke o
zavarivanju tako da nakratko pustite pa opet pritisnete sklopku.
Kada aktivirate podatke o zavarivanju 1 - 3, odaberite memoriju podataka o
zavarivanju 1, 2 ili 3.
Jedinica za daljinsko upravljanje
Postavke sa unose na jedinici za daljinsko upravljanje.
Prije aktiviranja jedinice za daljinsko upravljanje morate je priključiti u
odgovarajuću utičnicu na uređaju. Kada je jedinica za daljinsko upravljanje
uključena, upravljačka je ploča isključena.
Ako aktivirate funkciju jedinice za daljinsko upravljanje, možete izmjenjivati
spremljene podatke o zavarivanju pomoću plamenika s odabirom programa
(RS3).
Uređaj za smanjenje napona (VRD)
Funkcija VRD sprječava prekoračenje napona od 35 V u otvorenom krugu kada
se ne zavaruje. To je naznačeno upaljenim led indikatorom VRD.
0463 459 101
Funkcija VRD se blokira kad sustav otkrije početak zavarivanja.
Ako je funkcija VRD aktivirana, a napon otvorenog strujnog kruga premašuje
ograničenje od 35 V, to se naznačuje porukom o pogrešci (16) koja se prikazuje
na zaslonu i zavarivanje ne može započeti dok je poruka o pogrešci prikazana.
Pročišćavanje plina koristi se prilikom mjerenja protoka plina ili prije početka
zavarivanja, radi istjerivanja zraka ili plina iz crijeva za plin. Pročišćavanje plina
obavlja se sve dok se gumb drži pritisnut i nije potreban napon ili pokretanje
dopremanja žice.
Postupno dopremanje žice
Postupno dopremanje žice se koristi kaka je potrebno dopremati žicu bez
primjene napona zavarivanja. Žica se doprema sve dok je gumb pritisnut.
Induktivitet
Viši induktivitet omogućava širu kupku zavarivanja i manje prskanja. Manji
induktivitet proizvodi grublji zvuk, ali i stabilan, koncentriran luk.
Naknadni protok plina
Funkcija određuje vrijeme protoka zaštitnog plina nakon gašenja luka.
Funkcija vrućeg pokretanja
Funkcija vrućeg pokretanja za podesivo razdoblje na početku postupka
zavarivanja povećava struju zavarivanja i tako smanjuje opasnost od slabog
taljenja na početku spoja.
3.3.1Skrivene MIG/MAG funkcije
Na upravljačkoj ploči ima skrivenih funkcija.
Za pristup skrivenim funkcijama pritisnite gumb za odabir i držite ga pet
sekunda. Na zaslonu će se prikazati slovo i vrijednost. Vrijednost odabrane
funkcije mijenja se kotačićem za postavljanje brzine dopremanja žice.
Slovo
funkcije
APrethodni protok plina
CJedinica mjere
IVrijeme završnog sagorijevanja žice (dostupno samo kada je SCT
tMemorijska mjesta za podatke okidača
hVrijeme funkcije vrućeg pokretanja
Funkcija
isključen)
oFunkcija SCT ON/OFF (Uključena/isključena)
SPočetni parametar R (vidljivo samo u kratkom luku, kada sinergija
nije odabrana)
DPostavka tolerancije procjene jakosti struje
PZavršna brzina dopremanja žice za funkciju popunjavanja kratera
bZavršni napon za funkciju popunjavanja kratera
OVrijeme zavarivanja potrebno za popunjavanje kratera
HBrzina dopremanja žice za vruće pokretanje u trokutu
Vrijeme završnog sagorijevanja žice prema zadanome je isključeno zbog
funkcije završetka kratkim spojem (SCT).
Postavka vremena završnog sagorijevanja žice dostupna je samo kad je funkcija
SCT isključena. To je slučaj ako je SCT=1 ili SCT=0, a za odabranu
sinergijsku liniju funkcija SCT je isključena.
Vrijeme završnog sagorijevanja vrijeme je od početka pucanja žice do isključenja
napona zavarivanja na izvoru napajanja. Ako je vrijeme završnog sagorijevanja
prekratko, nakon zavarivanja preostaje dugačak komad žice te postoji opasnost
od njenog hvatanja u kupku zavarivanja koja se ukrućuje. Ako je vrijeme
završnog sagorijevanja predugo, preostaje kratak komad žice te se povećava
opasnost od ponovnog udara luka u vrh kontakta.
tMemorijska mjesta za podatke okidača
Ova funkcija nudi mogućnost odabira između dva ili tri memorirana podatka o
zavarivanju.
hVrijeme funkcije vrućeg pokretanja
Vrijeme vrućeg pokretanja može biti postavljeno od 0,0 do 9,9 u koracima od 0,1
sekunde.
oSCT (završetak kratkim spojem)
Funkcija SCT osigurava niz kratkih spojeva na završetku zavarivanja sve do
potpunog zaustavljanja dopremanja žice i prekida dodira s radnim dijelom.
Dostupne su sljedeće postavke:
0 =vrijednost (uključeno/isključeno) određena je sinergijskom linijom (zadana
opcija)
1 =funkcija SCT je isključena
2 =funkcija SCT je uključena
SPočetni parametar R
Početni parametar R omogućuje fino ugađanje električnog luka prilikom početka
zavarivanja. Parametar može biti postavljen od 8,0 do 60,0 u koracima od 0,25.
Ova funkcija vidljiva je i dostupna za namještanje kada sinergija nije aktivna (što
znači da je odabrana metoda kratki luk).
Ovaj parametar predstavlja maksimalnu dopuštenu relativnu razliku između
vrijednosti procjene jakosti struje i izmjerene jakosti struje. Dopuštena razlika
može biti postavljena od 5 do 50 % u koracima od 5 %. Ako prilikom zavarivanja
dopuštena razlika bude premašena, LED dioda Struje i prikaz izmjerene jakosti
struje počinju bljeskati.
PZavršna brzina dopremanja žice za funkciju popunjavanja kratera
Ova funkcija korisniku omogućuje upravljanje brzinom dopremanja žice pri kojoj
će funkcionirati ispunjavanje kratera.
Završna brzina dopremanja žice za funkciju popunjavanja kratera može se
postaviti na vrijednost između 0,0 i 9,9°m/min u koracima o 0,1°m/min. Zadana
vrijednost je 3,0 m/min.
bZavršni napon za funkciju popunjavanja kratera
Ova funkcija korisniku omogućuje upravljanje naponom pri kojem će
funkcionirati ispunjavanje kratera.
Završni napon za popunjavanje kratera može se postaviti od zadanih 8.0°V do
stvarnog postavljenog napona (nije dostupno uz sinergiju).
OVrijeme zavarivanja potrebno za popunjavanje kratera
Ova značajka korisniku omogućuje postavljanje minimalnog vremena
zavarivanja potrebnog za aktiviranje popunjavanja kratera.
Minimalno vrijeme zavarivanja može biti postavljeno od 1,0 do 3,0°sekunde u
koracima od 0,1°sekunde. Zadana vrijednost je 3,0°sekunde. Minimalno vrijeme
zavarivanja može se odvojeno postaviti za zavarivanje kratkim/štrcajućim lukom
i pulsno zavarivanje.
HBrzina dopremanja žice za vruće pokretanje u trokutu
Brzina dopremanja žice za vruće pokretanje u trokutu može se postaviti na
vrijednost između 0,0 i 9,9°m/min u koracima od 0,1°m/min. Zadana vrijednost je
2,0m/min. Brzina dopremanja žice za vruće pokretanje u trokutu može se
odvojeno postaviti za zavarivanje kratkim/štrcajućim lukom i pulsno zavarivanje.
Brzina dopremanja žice za vruće pokretanje u trokutu bit će dodana stvarnoj
postavljenoj brzini dopremanja žice radi izračuna napona za vruće pokretanje.
Ta je funkcija dostupna samo uz sinergiju.
3.4Zavarivanje metodom MMA
Zavarivanje postupkom MMA
Zavarivanje metodom MMA također se naziva ručno elektrolučno zavarivanje
obloženim elektrodama. Okidanje luka topi elektrodu, a njena obloga oblikuje
zaštitnu trosku.
Postavke sa unose na jedinici za daljinsko upravljanje.
Prije aktiviranja jedinice za daljinsko upravljanje morate je priključiti u
odgovarajuću utičnicu na uređaju. Kada je jedinica za daljinsko upravljanje
uključena, upravljačka je ploča isključena.
Ako aktivirate funkciju jedinice za daljinsko upravljanje, možete izmjenjivati
spremljene podatke o zavarivanju pomoću plamenika s odabirom programa
(RS3).
Funkcija vrućeg pokretanja
Funkcija vrućeg pokretanja za podesivo razdoblje na početku postupka
zavarivanja povećava struju zavarivanja i tako smanjuje opasnost od slabog
taljenja na početku spoja.
Uređaj za smanjenje napona (VRD)
Funkcija VRD sprječava prekoračenje napona od 35 V u otvorenom krugu kada
se ne zavaruje. To je naznačeno upaljenim led indikatorom VRD.
Funkcija VRD se blokira kad sustav otkrije početak zavarivanja.
Ako je funkcija VRD aktivirana, a napon otvorenog strujnog kruga premašuje
ograničenje od 35 V, to se naznačuje porukom o pogrešci (16) koja se prikazuje
na zaslonu i zavarivanje ne može započeti dok je poruka o pogrešci prikazana.
Za aktiviranje/deaktiviranje funkcije VRD obratite se serviseru.
3.4.1Skrivene MMA funkcije
Na upravljačkoj ploči ima skrivenih funkcija.
Za pristup skrivenim funkcijama pritisnite gumb za odabir i držite ga pet
sekunda. Na zaslonu će se prikazati slovo i vrijednost. Vrijednost odabrane
funkcije mijenja se kotačićem za postavljanje brzine dopremanja žice.
Slovo
funkcije
CSnaga luka
DZavarivanje isprekidanim lukom
FVrsta regulatora zavarivanja (regulator zavarivanja ArcPlus™)
HAmplituda vrućeg pokretanja
IMinimalna struja na daljinskom upravljaču
Funkcija
hVrijeme funkcije vrućeg pokretanja
Za izlaz iz funkcije pritisnite gumb za odabir i držite ga pet sekunda.
CSnaga luka
Snaga luka važna je za određivanje promjene struje u odnosu na promjenu
duljine luka. Niža vrijednost daje mirniji luk s manje prskanja.
Zavarivanje isprekidanim lukom može se koristiti prilikom zavarivanja
elektrodama od nehrđajućeg čelika. Funkcija uključuje izmjenično udaranje i
gašenje luka za postizanje bolje kontrole nad prijenosom topline. Elektrodu je za
gašenje luka dovoljno malo podići.
FRegulator zavarivanja ArcPlus™
Regulator zavarivanja ArcPlus™ nova je vrsta kontrole koja daje intenzivniji,
fokusiraniji i smireniji luk. Brže se oporavlja od kratkog spoja na mjestu
zavarivanja, pa postoji manja opasnost od zapinjanja elektrode za izradak.
•ArcPlus™ (0) preporučuje se s osnovnom vrstom elektrode
•ArcPlus™ (1) preporučuje se s rutilnim i celuloznim elektrodama
HAmplituda vrućeg pokretanja
Kad je aktivirana funkcija vrućeg pokretanja, pomoću parametra amplitude
vrućeg pokretanja možete postaviti željenu razinu struje zavarivanja tijekom
vrućeg pokretanja, i to u postocima postavljene struje zavarivanja. Ako je, na
primjer, struja zavarivanja 100 A, a amplituda vrućeg pokretanja postavljena na
10%, struja zavarivanja tijekom vrućeg pokretanja bit će 110 A.
IMinimalna struja na daljinskom upravljaču
Koristi se za postavljanje minimalne struje za daljinsko upravljanje.
Ako je maksimalna struja postavljena na 100 A, a želite da minimalna bude 50
A, postavite vrijednost za minimalnu struju skrivene funkcije na 50 %.
Ako je maksimalna struja postavljena na 100 A, a želite da minimalna bude 90
A, postavite vrijednost za minimalnu struju na 90 %.
hVrijeme funkcije vrućeg pokretanja
Vrijeme vrućeg pokretanja može biti postavljeno od 0,0 do 9,9 u koracima od 0,1
sekunde.
Kodovi pogrešaka naznačuju da je došlo do pogreške na opremi.
Prikazuju se u donjem dijelu zaslona, a nakon broja koda pogreške
prikazuje se slovo E.
Prikazuje se i broj jedinice koji naznačuje u kojoj je jedinici došlo do
pogreške.
Broj koda pogreške i broj jedinice prikazuju se naizmjenično.
U primjeru koji je prikazan na dva grafička prikaza slijeva vidljivo je
da je upravljačka ploča (U0) izgubila kontakt s izvorom napajanja
(E18).
Ako je detektirano više pogrešaka, prikazat će se samo kod zadnje
pogreške do koje je došlo. Za prestanak prikazivanja koda pogreške
pritisnite bilo koji gumb ili okrenite bilo koji kotačić.
NAPOMENA!
Ako je daljinski upravljač aktiviran, deaktivirajte ga pomoću gumba za odabir ispod
simbola daljinskog upravljača, kako biste uklonili prikaz pogreške.
5.1Popis kodova pogrešaka
U 0 = jedinica podataka o
zavarivanju
U 1 = jedinica za hlađenjeU 4 = jedinica daljinskog
U 2 = izvor napajanjaU 5 = višenaponska jedinica
upravljača
5.2Opisi kodova pogreške
U nastavku su navedeni kodovi pogrešaka koje korisnici mogu sami otkloniti. Ako se pojavi
neki drugi kod, obratite se serviseru.
Aktiviran je osigurač zbog toplinske preopterećenosti.
Trenutačni postupak zavarivanja zaustavlja se i ne može se ponovno pokrenuti dok
temperatura ne padne.
Radnja: Provjerite jesu li otvori za usis i ispuh zraka za hlađenje blokirani ili
začepljeni prljavštinom.
Provjerite koji se radni ciklus koristi kako biste izbjegli preopterećenje opreme.
E 12Komunikacijska pogreška (upozorenje)
Opterećenje CAN sabirnice sustava privremeno je preveliko.
Jedinica napajanja ili jedinica za dopremanje žice izgubila je vezu s upravljačkom
pločom.
Radnja: Provjerite je li instalirana samo jedna jedinica za dopremanje žice ili
jedinica za daljinsko upravljanje. Ako se kvar nastavi pojavljivati, obratite se
servisnom tehničaru.
E 16Visoki napon otvorenog kruga
Napon otvorenog kruga bio je previsok.
Radnja: Isključite mrežno napajanje kako biste resetirali jedinicu. Ako se pogreška
nastavi pojavljivati, obratite se servisnom tehničaru.
E 17Gubitak kontakta
Upravljačka je ploča izgubila kontakt s jedinicom za dopremanje žice.
Zaustavlja se trenutni postupak zavarivanja.
Radnja: Provjerite kabele. Ako se kvar nastavi pojavljivati, obratite se servisnom
tehničaru.
E 18Gubitak kontakta
Upravljačka ploča izgubila je kontakt s izvorom napajanja.
Zaustavlja se trenutni postupak zavarivanja.
Radnja: Provjerite kabele. Ako se kvar nastavi pojavljivati, obratite se servisnom
tehničaru.
E 21Pogrešan softver na ploči
Nekompatibilnost između instaliranog softvera i upravljačke ploče.
Radnja: Obratite se servisnom tehničaru.
E 27Ponestalo je žice
0463 459 101
Jedinica za dopremanje žice ne doprema žicu. Trenutačni postupak zavarivanja
zaustavit će se i ne može se ponovno pokrenuti.
Aktivirala se sklopka nadzora protoka vode.
Trenutačni postupak zavarivanja zaustavlja se i ne može se ponovno pokrenuti.
Radnja: Provjerite sklop za protok vode i pumpu.
E 32Nema protoka plina
Protok plina manji je od 6 l/min. Pokretanje je spriječeno.
Radnja: Provjerite ventil za plin, crijeva i konektore.
E 40Nekompatibilne jedinice
Priključene su neodgovarajuće jedinice za dopremanje žice. Pokretanje je
spriječeno.
Radnja: Priključite odgovarajuće jedinice za dopremanje žice.
E 41Izgubljena veza s rashladnom jedinicom
Upravljačka je ploča izgubila kontakt s rashladnom jedinicom. Isključite izvor
napajanja!
Radnja: Provjerite ožičje. Ako se kvar nastavi pojavljivati, obratite se servisnom
tehničaru.
E 44Upravljačka ploča nije konfigurirana za priključeni izvor napajanja
Trenutačno priključeni izvor napajanja druge je vrste od onog koji je zadnji put bio
priključen na upravljačku ploču.
Radnja: Priključite upravljačku ploču na izvor napajanja iste vrste kao i onaj koji je
zadnji put bio priključen na upravljačku ploču ili konfigurirajte upravljačku ploču za
trenutačno priključeni izvor napajanja.
E 45Nedostaje odgovarajuća krivulja za uranjajući/štrcajući luk
Upravljačka ploča utvrdila je da je nedostupna odgovarajuća krivulja za
uranjajući/štrcajući luk za odabranu krivulju sinergije za impulsno zavarivanje.
Primjenjivo samo kada rabite grupu sinergije 99 s korisnički definiranim krivuljama
sinergije
Radnja: Putem ESAT-a preuzmite krivulju sinergije koja nedostaje i ponovno
pokrenite uređaj.
Rezervne i zamjenske dijelove moguće je naručiti kod najbližeg distributera tvrtke ESAB,
pogledajte esab.com. Prilikom naručivanja prema popisu rezervnih dijelova navedite vrstu
proizvoda, serijski broj, oznaku i broj rezervnog dijela. To omogućava otpremu i osigurava
pravilnu isporuku.
