ESAB M3 Plasma PT-36 G2 Plasma System Cutting Data Instruction manual [pt]

Sistema PT-36/ G2 Dados de corte da Plasmarc

Manual de dados de corte (PT)

0558009133 Version 4.6 released on 07Feb14

CERTIFIQUESE DE QUE ESTAS INFORMAÇÕES CHEGUEM

ATÉ O OPERADOR.

VOCÊ PODE OBTER MAIS CÓPIAS ATRAVÉS DE SEU FORNECEDOR.

CUIDADO

Estas INSTRUÇÕES são para operadores com experiência. Caso não esteja familiarizado
com as normas de operação e práticas de segurança para solda elétrica e equipamento de
corte, recomendamos que leia nosso folheto, “Formulário 52-529 de Precauções e Práticas
de Segurança para Solda Elétrica, Corte e Goivagem”. NÃO permita que pessoas sem trei­namento façam a instalação, operação ou a manutenção deste equipamento. NÃO tente
instalar ou operar este equipamento até que tenha lido e compreendido completamente
as instruções. Caso não as compreenda, contate seu fornecedor para maiores informações.
Certique-se de ter lido as Precauções de Segurança antes de instalar ou operar este equi­pamento.

RESPONSABILIDADE DO USUÁRIO

Este equipamento após ser instalado, operado, feito a manutenção e reparado de acordo com as instruções for­necidas, operará conforme a descrição contida neste manual acompanhando os rótulos e/ou folhetos e deve ser
vericado periodicamente. O equipamento que não estiver operando de acordo com as características contidas
neste manual ou sofrer manutenção inadequada não deve ser utilizado. As partes que estiverem quebradas,
ausentes, gastas, alteradas ou contaminadas devem ser substituídas imediatamente. Para reparos e substituição,
recomenda-se que se faça um pedido por telefone ou por escrito para o Distribuidor Autorizado do qual foi
comprado o produto.

Este equipamento ou qualquer uma de suas partes não deve ser alterado sem a autorização do fabricante. O
usuário deste equipamento se responsabilizará por qualquer mal funcionamento que resulte em uso impróprio,
manutenção incorreta, dano, ou alteração que sejam feitas por qualquer outro que não seja o fabricante ou de
um serviço designado pelo fabricante.

LEIA E COMPREENDA O MANUAL DE INSTRUÇÕES ANTES DE INSTALAR OU OPERAR

A MÁQUINA.

PROTEJA OS OUTROS E A SI MESMO!

2

ÍNDICE

TÍTULO DA SUBSEÇÃO......................................................................PÁGINA

Precauções de segurança ...................................................................................5

Aço-carbonoQualidade ....................................................................................13

Alumínio Qualidade .......................................................................................35

Aço Inoxidável Qualidade ..................................................................................47

Aço-carbonoProdução.....................................................................................61

Alumínio Produção ....................................................................................... 83

Aço Inoxidável Produção.................................................................................. 95

Produção de alumínio com injeção de água ...............................................................117

Produção de aço inoxidável com injeção de água ......................................................... 127

Aço-carbonoAr ...........................................................................................141

Alumínio Ar ............................................................................................. 155

Aço Inoxidável Ar ........................................................................................ 161

3

ÍNDICE

4

SEÇÃO 1 MEDIDAS DE SEGURANÇA

1.0 Medidas de Segurança

Todos aqueles que utilizam equipamentos de solda e corte da ESAB devem certicar-se de que todas as pessoas
que trabalhem ou estiverem perto da máquina de solda ou corte tenha conhecimento das medidas de segurança.
Estas medidas de segurança devem estar de acordo com os requerimentos que se aplicam às máquinas de solda
e corte. Leia atentamente as recomendações a seguir. As recomendações em relação ao seu local de trabalho
relativas à segurança também devem ser seguidas.
Uma pessoa com experiência em equipamentos de solda e corte deve ser responsável pelo trabalho. A operação
incorreta da máquina pode danicar o equipamento e causar riscos à sua saúde.

1. Todos aqueles que utilizarem os equipamentos de solda e corte devem estar familiarizados com:

- sua operação.

- localização das chaves de emergência.

- sua função.

- medidas de segurança relevantes.

- processo de solda e/ou corte

2. O operador deve certicar-se de que:

- somente pessoas autorizadas mexam no equipamento.

- todos estejam protegidos quando o equipamento for utilizado.

3. A área de trabalho deve ser:

- apropriada para esta aplicação.

- sem ventilação excessiva.

4. Equipamentos de segurança pessoal:

- sempre use equipamentos de segurança como óculos de proteção, luvas e roupas especiais.

- não utilize acessórios que não sejam adequados à operação de solda ou corte, como colar, pulseira, etc.

5. Precauções gerais:

- certique-se de que o cabo de trabalho esteja rmemente conectado.

- o trabalho em equipamentos de alta voltagem deve ser feito por pessoas qualicadas.

- tenha um extintor perto da área onde a máquina esteja situada.

- não faça a manutenção ou lubricação do equipamento durante a operação de corte.

Classe da caixa

O código IP indica a classe da caixa, ou seja, o nível de protecção contra a penetração de objectos sólidos ou
água. A protecção é fornecida contra a pulverização de água até 60 graus a partir da vertical. O equipamento
marcado com IP23S poderá ser armazenado, mas não se destina a ser utilizado no exterior durante a queda de
precipitação, a menos que esteja abrigado.

Máximo

ATENÇÃO

Se o equipamento for colocado numa super­fície que tenha uma inclinação superior a 15°,
poderá ocorrer o tombamento. São possíveis
ferimentos pessoais e / ou danos significa­tivos no equipamento.

Inclinação

permitida

15°

5

SEÇÃO 1 MEDIDAS DE SEGURANÇA

O PROCESSO DE SOLDA E CORTE PODE CAUSAR DANOS À SUA SAÚDE
E A DE OUTROS. TOME AS MEDIDAS DE SEGURANÇA APROPRIADAS AO

ATENÇÃO

CHOQUE ELÉTRICO - pode ser fatal!

- instale e aterre o equipamento de solda ou corte de acordo com a norma de segurança local.

- não toque as partes elétricas ou o eletrodo sem proteção adequada, com luvas molhadas ou com pano
molhado.

- não encoste no aterramento nem na peça de trabalho.

- certique-se de que a área de trabalho é segura.

FUMOS E GASES - podem ser nocivos à saúde.

- mantenha a cabeça longe dos fumos.

- utilize ventilação e/ou extração de fumos na zona de trabalho.

RAIOS DO ARCO - podem causar queimaduras e danicar a sua visão.

- proteja os olhos e o corpo. Use a lente de solda/corte correta e roupas apropriadas.

- proteja as outras pessoas com cortinas apropriadas.

FOGO

- fagulhas podem causar fogo. Certique-se que nenhum produto inamável não esteja na área de trabalho.

SOLDAR OU CORTAR. PEÇA AO SEU EMPREGADOR PARA TER ACESSO ÀS
NORMAS DE SEGURANÇA.

RUÍDO - ruído em excesso pode prejudicar a sua audição.

- proteja o seu ouvido. Use protetor auricular.

- informe as pessoas na área de trabalho dos riscos de ruído em excesso e da necessidade de se usar protetor
auricular.

MALFUNÇÃO - caso a máquina não opere como esperado, chame uma pessoa especializada.

LEIA E COMPREEN DA O MANUAL DE INSTRUÇÕES ANTES DE INSTALAR OU OPERAR

A MÁQUINA. PROTEJA OS OUTROS E A SI MESMO!

Este produto destina-se exclusivamente a corte a plasma.

ATENÇÃO

Qualquer outra utilização poderá resultar em ferimentos pes­soais e/ou danos no equipamento.

ATENÇÃO

Para evitar ferimentos pessoais e /ou danos
no equipamento, eleve o método e os pontos
de axação aqui apresentados.

6

SEÇÃO 1 PRECAUÇÕES DE SEGURANÇA

PERIGO

Risco de explosão por hidrogênio! Leia o item a seguir antes de tentar cortar com uma mesa
de água.

Há um risco sempre que é usada uma mesa de água para cortes a arco de plasma. Podem ocorrer explosões fortes
devido ao acúmulo de hidrogênio embaixo da placa que está sendo cortada. Já foram causados danos de milhares de
dólares devido a esse tipo de explosão. Podem ocorrer ferimentos ou morte devido a esse tipo de explosão. As melhores
informações disponíveis indicam a existência de três possíveis fontes de hidrogênio em mesas de água:

1. Reação ao metal derretido

A maior parte do hidrogênio é liberada por uma reação rápida do metal derretido do corte na água para formar

óxidos metálicos. Essa reação explica porque os metais reativos com maior anidade pelo oxigênio, como o alumínio
e o magnésio liberam volumes maiores de hidrogênio durante o corte do que o ferro ou o aço. A maior parte desse
hidrogênio irá para a superfície imediatamente, mas uma parte permanecerá nas partículas metálicas pequenas. Essas
partículas se assentarão no fundo da mesa de água e o hidrogênio sairá gradualmente em bolhas para a superfície.

2. Reação química lenta

O hidrogênio também pode ser resultado das reações químicas lentas das partículas de metal frio com a água, metais

diferentes ou produtos químicos na água. O hidrogênio vai gradualmente em bolhas para a superfície.

3. Gás de Plasma e de Blindagem

Hidrogénio ou outros gases combustíveis, como Metano (CH4), podem ser produzidos pelo gás de plasma ou de

blindagem. O H-35 é um gás de plasma de utilização comum. Este gás contém 35% de hidrogénio por volume. Ao
utilizar H-35 com correntes elevadas, será libertado cerca de 125 cfh de hidrogénio.

Independentemente da origem, o gás de hidrogénio pode acumular-se em bolsas formadas pela placa a ser cortada

e as ripas na mesa ou em bolsas da placa deformada. Pode também haver acumulação de hidrogénio por baixo do
tabuleiro da escória ou mesmo no reservatório de ar, se estes zerem parte do modelo da mesa. O hidrogénio, na
presença de oxigénio ou ar, pode ser incendiado pelo arco de plasma ou por uma faísca proveniente de qualquer
fonte.

4. Siga essas práticas para reduzir o acúmulo e a geração de hidrogênio:

A. Limpe frequentemente a escória (especialmente as partículas nas) da parte inferior da mesa. Reabasteça a

mesa com água limpa.
B. Não deixe as placas sobre a mesa durante a noite ou nos nais de semana.
C. Se a mesa de água não for usada por várias horas, balance-a de alguma forma antes de colocar a primeira placa

na posição. Isso permitirá que o hidrogênio acumulado que se recusa a se soltar e dissipar antes de ser connado

por uma placa sobre a mesa. Isso pode ser obtido colocando-se a primeira placa sobre a mesa com um leve

solavanco e em seguida levantando-se a placa para que o hidrogênio escape antes de nalmente se assentar

para o corte.
D. Ao realizar cortes acima da água, instale ventiladores para fazer o ar circular entre a placa e a superfície da água.
E. Ao realizar cortes submersos em água, agite a água sob a placa para evitar o acúmulo de hidrogênio. Isso pode

ser feito aerando-se a água usando ar comprimido.
F. Se possível, mude o nível de água entre os cortes para dissipar o hidrogênio acumulado.
G. Mantenha o nível do pH da água próximo a 7 (neutro). Isso reduz a taxa de reações químicas entre a água e

os metais.

7

SEÇÃO 1 MEDIDAS DE SEGURANÇA

ADVERTÊNCIA

Risco de explosão por corte a plasma das ligas de alumínio/lítio!

As ligas alumínio/lítio (Al-Li) são usadas na indústria aeroespacial devido à economia de 10% no peso em comparação
com as ligas convencionais de alumínio. Tem se relatado que as ligas derretidas de Al-Li podem causar explosões quando
entram em contato com água. Portanto, não se deve tentar o corte a plasma dessas ligas na presença de água. Essas ligas
devem ser cortadas apenas a seco sobre uma mesa seca. A Alcoa determinou que o corte a "seco" sobre uma mesa seca
é uma operação segura e produz bons resultados de corte. NÃO realize corte a seco sobre água. NÃO realize corte com
injeção de água.

Os itens a seguir são algumas das ligas Al-Li disponíveis atualmente:
Alithlite (Alcoa) X8192 (Alcoa)
Alithally (Alcoa) Navalite (Marinha dos EUA)
Liga 2090 (Alcoa) Lockalite (Lockhead)
X8090A (Alcoa) Kalite (Kaiser)
X8092 (Alcoa) 8091 (Alcan)

Para obter mais informações e detalhes sobre o uso seguro e riscos associados a essas ligas, entre em contato com seu
fornecedor de alumínio.

ADVERTÊNCIA

Óleo e graxa podem incendiar-se violentamente!

• Nuncauseóleonemgraxanessatocha.

• Manuseieatochacomasmãoslimpassomentesobreumasuperfícietambémlimpa.

• Uselubricantedesiliconeapenasquandoorientadoparatal.

• Óleoegraxaentramemigniçãofacilmenteeseincendeiamviolentamentenapresençadeoxigênio

sob pressão.

ADVERTÊNCIA

Risco de explosão por hidrogênio.

Não realize corte submerso em água com H-35! Existe a possibilidade do acúmulo perigoso do gás
hidrogênio na mesa de água. O gás hidrogênio é extremamente explosivo. Reduza o nível de água
para 4 polegadas no mínimo abaixo da peça de trabalho. Balance a placa, movimente a água e o ar
frequentemente para evitar o acúmulo do gás hidrogênio.

ADVERTÊNCIA

Risco de fagulha.

Calor, respingos e fagulhas causam incêndios e queimaduras.

• Nãorealizecortespróximodemateriaiscombustíveis.

• Nãocorterecipientesquetenhamalojadocombustíveis.

• Nãotenhanadainamávelcomvocê(ex.:umisqueirodebutano).

• Oarcopilotopodecausarqueimaduras.Mantenhaobicodatochaafastadodevocêeoutraspessoas

ao ativar o processo do plasma.

• Useóculosdesegurançaeroupadeproteçãoadequados.

• Useluvasgauntlet,sapatosecapacetedesegurança.

• Useroupasretardantesdechamascobrindotodasasáreasexpostasdocorpo.

• Usecalçassembainhaparaevitaraentradadefagulhaseescórias.

8

SEÇÃO 1 PRECAUÇÕES DE SEGURANÇA

9

SEÇÃO 1 MEDIDAS DE SEGURANÇA

10

SEÇÃO 1 PRECAUÇÕES DE SEGURANÇA

Vazões máximas de gás com a tocha PT-36

Gás e

Pressão

Ar (80psi / 5.5bar)

Processo

Ar (80psi / 5.5bar)

Cortina de ar

Árgonônio

(125psi / 8.6bar)

CH-4

(75psi / 5.2bar)

H-35

(75psi / 5.2bar)

Nitrogênio

(125psi / 8.6bar)

Oxigênio

(125psi / 8.6bar)

Vazões máximas de gás - CFH (CMH)

com Tocha PT-36

EPP-201 EPP-360 EPP-450 EPP-601

269

(7, 6)

1200

(34)

100

(2,8)

85

(2,4)

95

(2,7)

385

(10,9)

66

(1,9)

269

(7, 6)

1200

(34)

100

(2,8)

85

(2,4)

202

(5,7)

496

(14,0)

190

(5,4)

474

(13,4)

1200

(34)
100

(2,8)

85

(2,4)

202

(5,7)

496

(14,0)

295

(8,4)

474

(13,4)

1200

(34)
100

(2,8)

85

(2,4)

254

(7, 2)

496

(14,0)

295

(8,4)

Pureza do gás

Filtrado a 25 mícrons

DIN Qualidade ISO 8573-1

Qualidade do Óleo mg/m3 = 0,1

Classe 2

Temperatura +3° Classe 4

Limpo, seco, sem óleo

Filtrado a 25 mícrons

99,995%, Filtrado a 25 mícrons

93%, Filtrado a 25 mícrons

99,995%, Filtrado a 25 mícrons

99,99%, Filtrado a 25 mícrons

99,5%, Filtrado a 25 mícrons

Observação: Nenhuma marca com o bico de 600 A.

Os dados de corte M3 foram recolhidos utilizando os seguintes materiais:

Alumínio: 6061,Al-Mg1 (Alumínio-Magnésio) SiCu (Silício-Cobre), AlMg1 SiCu,3.3211
Aço Carbono: AISI 1008, ASTM A572 Gr.50, ASTM A36

AçoCarbono:304,1.4301CrNi(Crómio-Níquel)DIN17440X5CrNi18-10DINEN10088

***Em caso de materiais com diferentes composições e propriedades pode ser necessário o
ajuste dos parâmetros de corte de modo a alcançar os melhores resultados***

11

12

Aço-carbono-

Qualidade

13

14

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

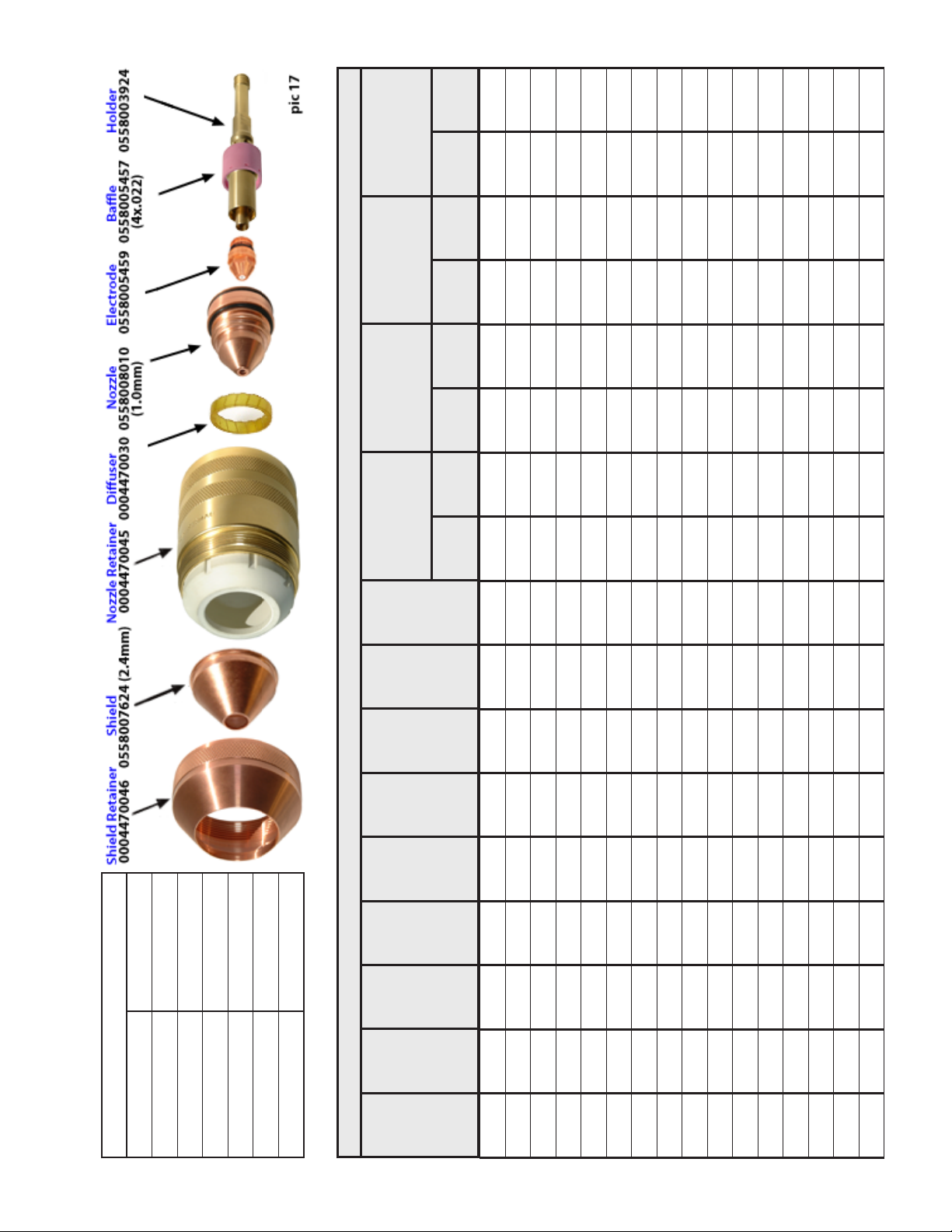

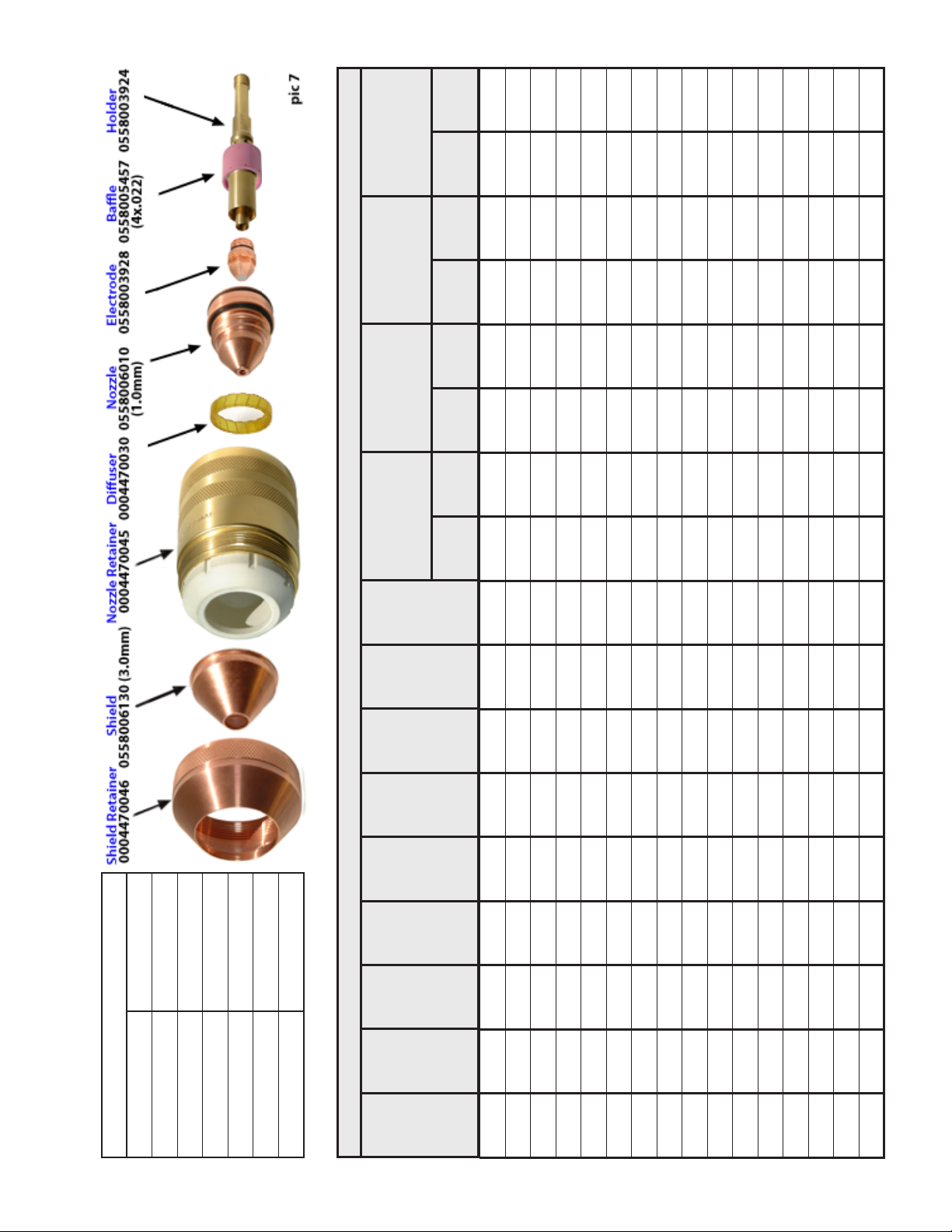

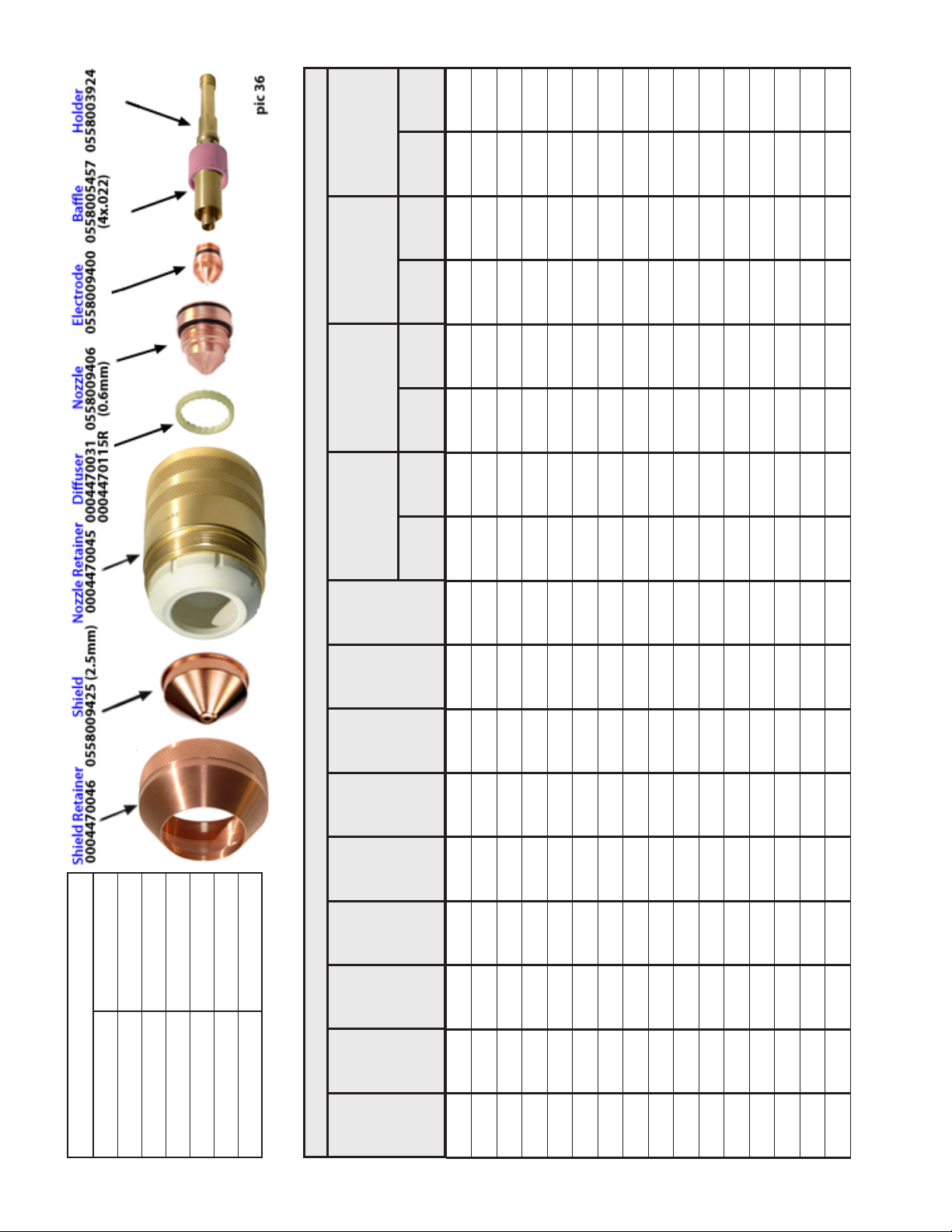

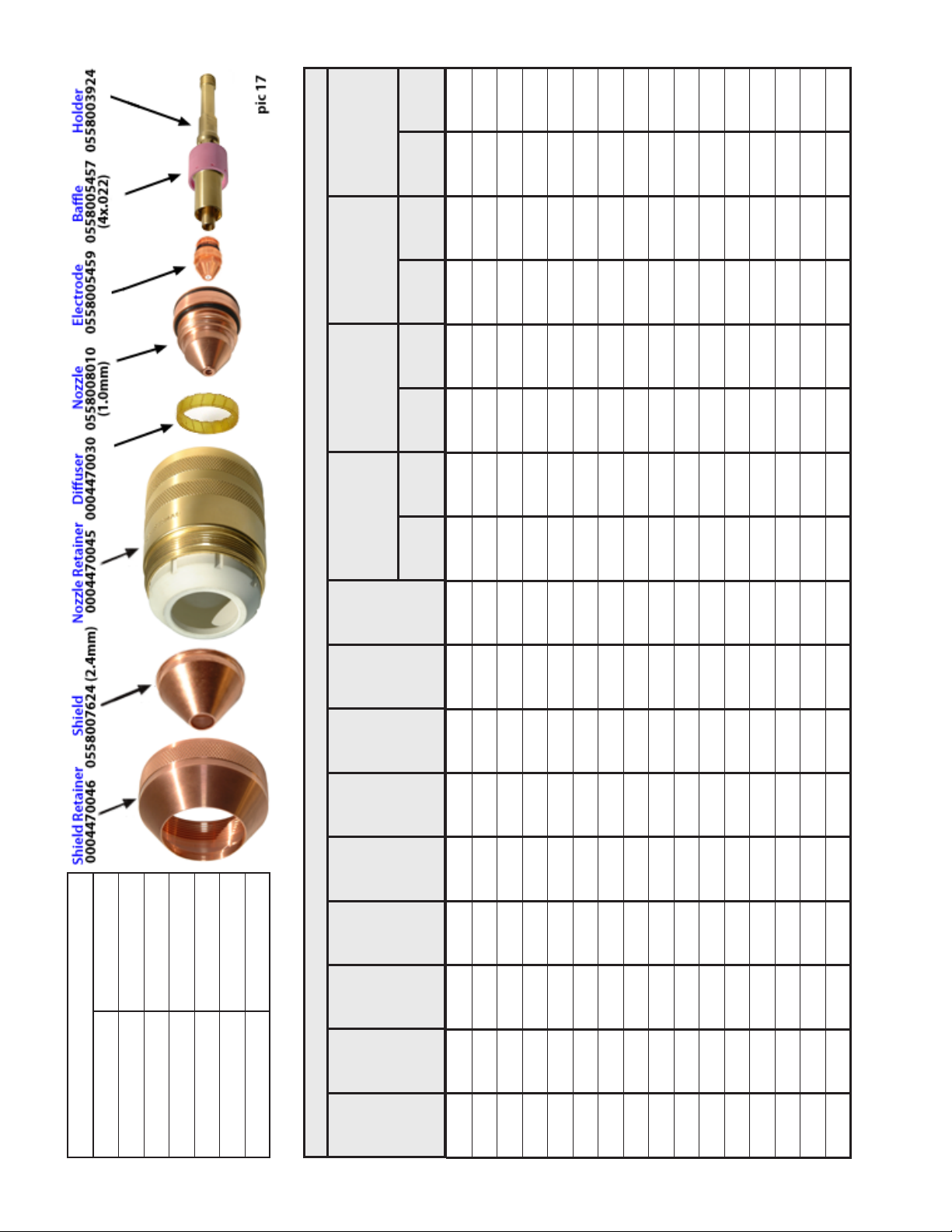

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

MARCAÇÃO

Material Aço-carbono

Ampéres 30

Selector de Gás 6

ESAB Welding and Cutting Products

Gás de corte Árgon

Gás de início Árgon

Gás de proteção-1 Ar

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

36 109

PicNo NCode

15

25 2540 0.0 70 3 3 2.5 0.0 0.0 5.18 5.18 0.00 0.00 2.01 2.01 0.00 0.00

Version 4.6 released on 07Feb14

mm

sura

Primeira marca da linha Amp: 12

Espes-

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

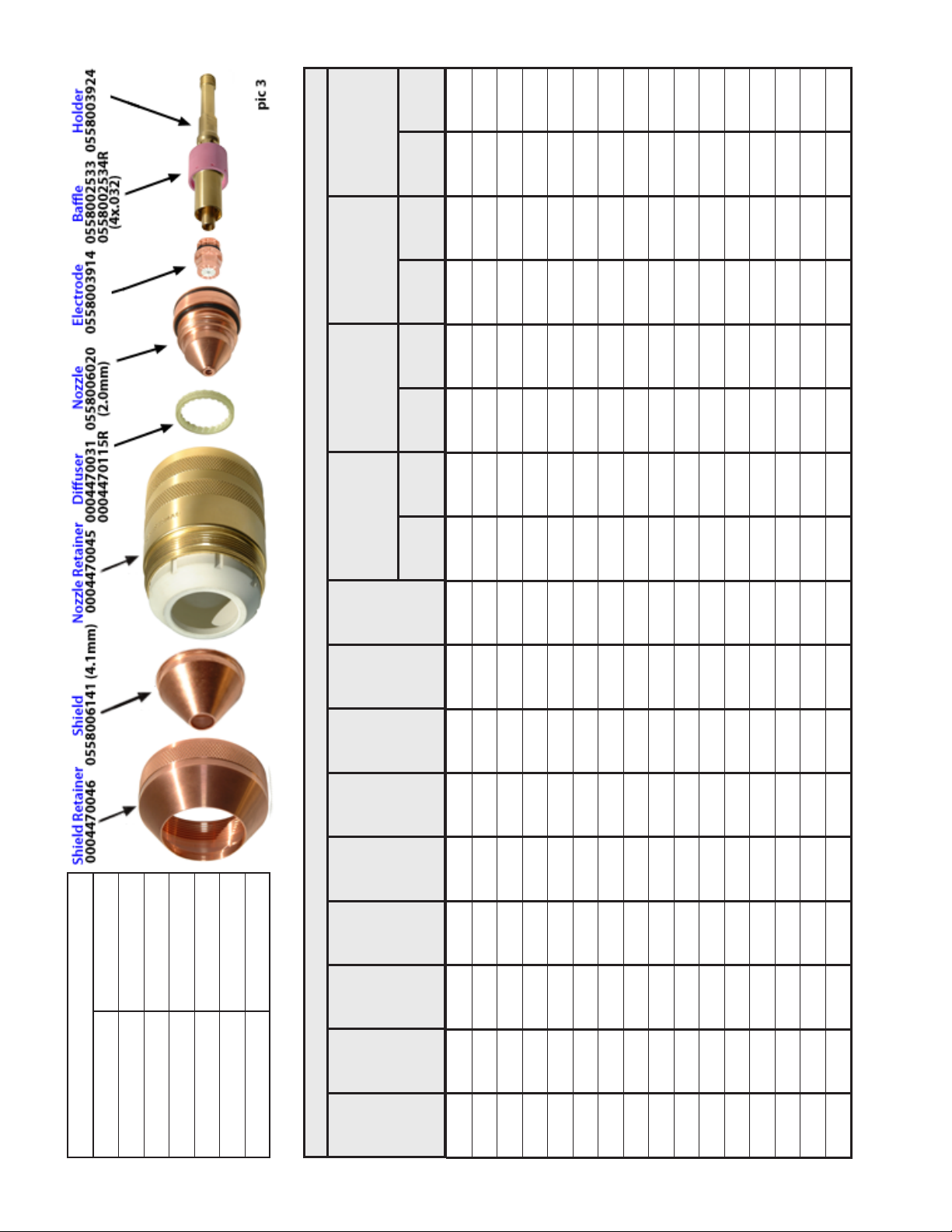

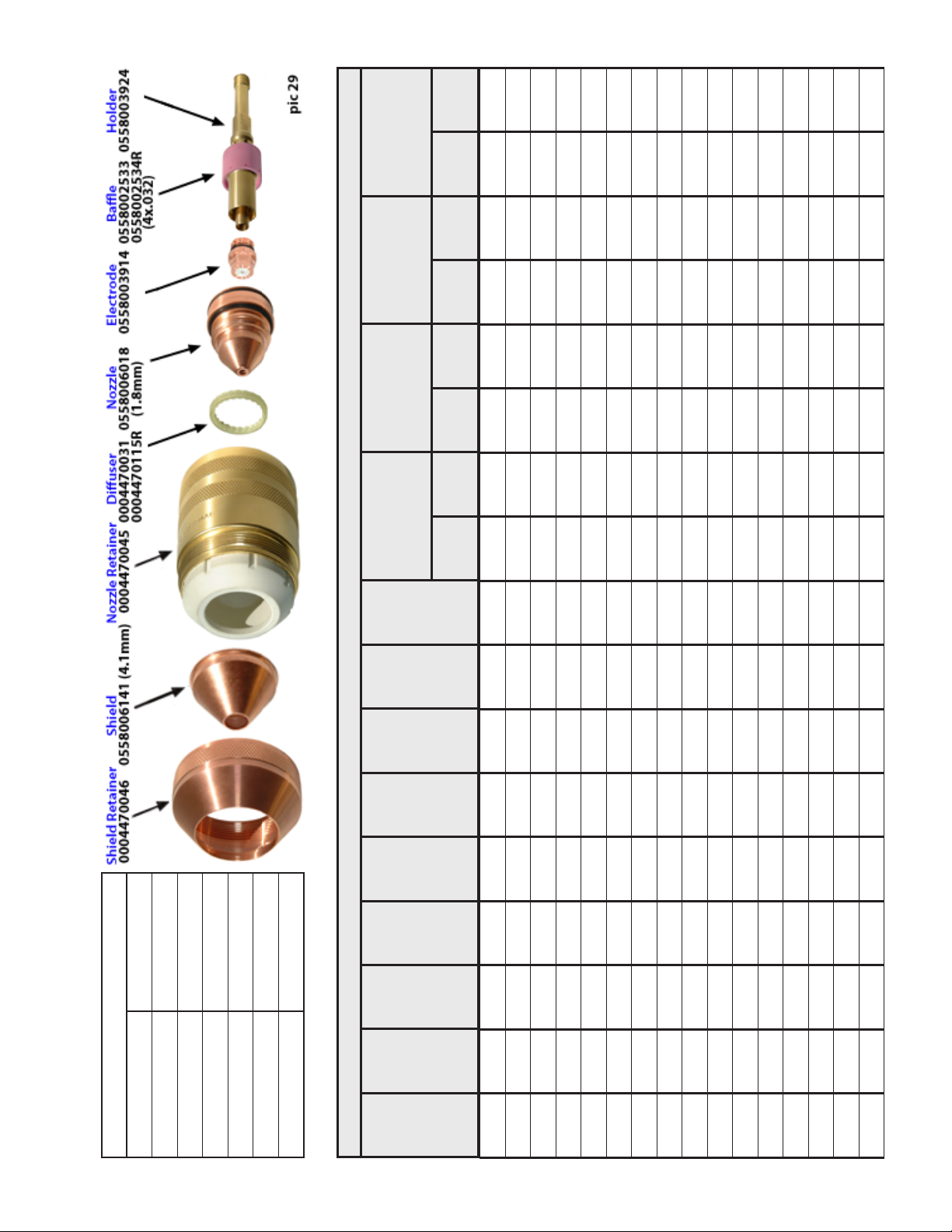

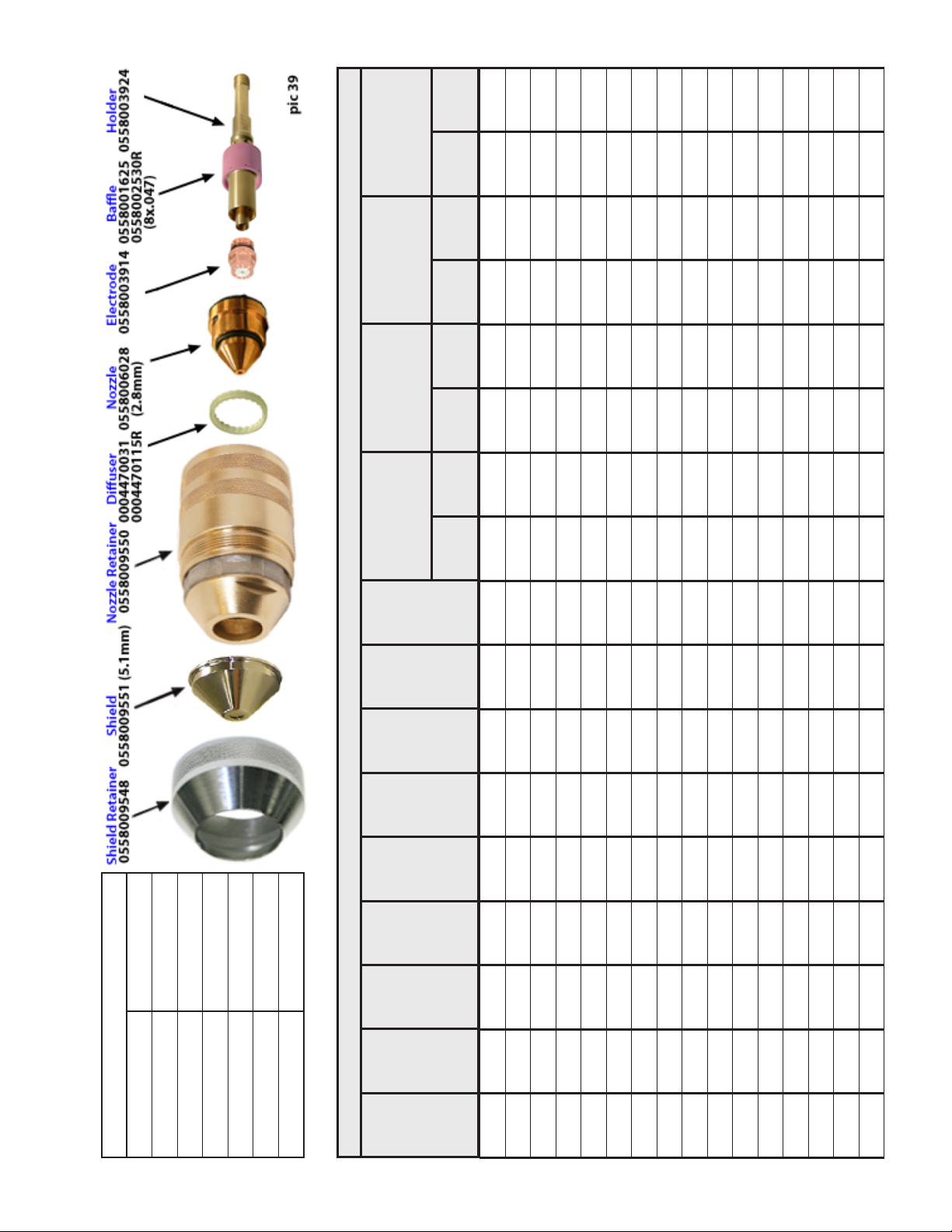

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

QUALIDADE

Material Aço-carbono

Ampéres 30

Selector de Gás 1

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte O2

Gás de proteção-1 N2

Gás de proteção-2 O2

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

4 930 1.7 115 4 4 3.4 0.5 0.3 4.82 0.00 0.00 4.48 0.71 0.71 0.00 0.00

mm

sura

Espes-

1 3810 1.7 110 3 4 3.3 0.4 0.3 4.82 0.00 0.00 4.48 0.00 0.00 0.00 0.00

3 1070 1.7 112 4 4 3.2 0.5 0.3 4.82 0.00 0.00 4.48 0.57 0.57 0.00 0.00

2 1400 1.7 110 3 4 2.9 0.5 0.5 4.82 0.00 0.00 4.48 0.57 0.57 0.00 0.00

16

5 760 1.8 120 4 5 3.7 0.5 0.3 4.82 0.00 0.00 4.48 0.71 0.71 0.00 0.00

Version 4.6 released on 07Feb14

36 109

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

MARCAÇÃO

Material Aço-carbono

Ampéres 45

Selector de Gás 6

ESAB Welding and Cutting Products

Gás de corte Árgon

Gás de início Árgon

Gás de proteção-1 Ar

Gás de proteção-2 Nenhum

Inicial

Altura

do

Tensão

Canal

Velo-

cidade

sura

Primeira marca da linha Amp: 14 Segunda marca da linha Amp: 14

Espes-

mm

Arco

mm

mm/m

mm

17

25 5080 0.0 85 4 4 4.1 0.0 0.1 5.18 5.18 0.00 0.00 2.00 2.00 0.00 0.00

25 2540 0.0 85 4 4 4.1 0.0 0.1 5.18 5.18 0.00 0.00 2.00 2.00 0.00 0.00

Version 4.6 released on 07Feb14

17 101

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

QUALIDADE

Material Aço-carbono

Ampéres 45

Selector de Gás 1

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte O2

Gás de proteção-1 N2

Gás de proteção-2 O2

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

3 1650 2.8 134 4 5 4.6 0.3 0.3 3.45 0.00 0.00 4.00 0.00 0.00 0.00 0.00

2 1980 3.0 131 4 4 3.2 0.3 0.3 3.45 0.00 0.00 4.00 0.00 0.00 0.00 0.00

18

1 3810 2.3 123 4 4 3.0 0.2 0.1 3.45 0.00 0.00 4.48 0.00 0.00 0.00 0.00

Version 4.6 released on 07Feb14

mm

sura

Espes-

17 101

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

MARCAÇÃO

Material Aço-carbono

Ampéres 55

Selector de Gás 6

ESAB Welding and Cutting Products

Gás de corte Árgon

Gás de início Árgon

Gás de proteção-1 Ar

Gás de proteção-2 Nenhum

Inicial

Altura

do

Tensão

Canal

Velo-

cidade

sura

Primeira marca da linha Amp: 14 Segunda marca da linha Amp: 14

Espes-

mm

Arco

mm

mm/m

mm

19

25 5080 0.0 85 4 4 4.1 0.0 0.1 5.18 5.18 0.00 0.00 2.00 2.00 0.00 0.00

25 2540 0.0 85 4 4 4.1 0.0 0.1 5.18 5.18 0.00 0.00 2.00 2.00 0.00 0.00

Version 4.6 released on 07Feb14

17 102

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

QUALIDADE

Material Aço-carbono

Ampéres 55

Selector de Gás 1

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte O2

Gás de proteção-1 N2

Gás de proteção-2 O2

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

6 1020 3.0 137 4 5 5.1 0.3 0.1 3.45 0.00 0.00 4.13 0.00 0.00 0.00 0.00

5 1400 2.5 132 4 5 5.1 0.3 0.1 3.45 0.00 0.00 4.13 0.00 0.00 0.00 0.00

4 2160 2.5 127 4 6 6.1 0.3 0.3 3.45 0.00 0.00 4.00 0.00 0.00 0.00 0.00

20

3 3000 2.5 122 4 5 5.1 0.3 0.3 3.45 0.00 0.00 4.00 0.00 0.00 0.00 0.00

Version 4.6 released on 07Feb14

mm

sura

Espes-

17 102

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

MARCAÇÃO

Material Aço-carbono

Ampéres 60

Selector de Gás 6

ESAB Welding and Cutting Products

Gás de corte Árgon

Gás de início Árgon

Gás de proteção-1 Ar

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

37 110

PicNo NCode

21

25 2540 0.0 75 4 3 2.5 0.0 0.0 5.18 5.18 0.00 0.00 2.01 2.01 0.00 0.00

Version 4.6 released on 07Feb14

mm

Primeira marca da linha Amp: 12

sura

Espes-

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

QUALIDADE

Material Aço-carbono

Ampéres 60

Selector de Gás 1

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte O2

Gás de proteção-1 N2

Gás de proteção-2 O2

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

5 2640 1.5 105 4 4 2.8 0.6 0.3 4.13 0.00 0.00 4.48 0.99 1.42 0.99 0.99

6 2180 1.7 105 4 4 2.5 1.0 0.1 4.13 0.00 0.00 4.48 0.99 1.42 0.99 0.99

3 4140 1.5 105 4 4 3.0 0.6 0.3 4.13 0.00 0.00 4.48 0.99 1.42 0.99 0.99

mm

sura

Espes-

4 3480 1.5 105 4 4 2.9 0.6 0.3 4.13 0.00 0.00 4.48 0.99 1.42 0.99 0.99

22

8 1750 1.7 105 4 4 2.5 1.0 0.1 4.13 0.00 0.00 4.48 0.99 1.42 0.99 0.99

Version 4.6 released on 07Feb14

37 110

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

MARCAÇÃO

Material Aço-carbono

Ampéres 100

Selector de Gás 6

ESAB Welding and Cutting Products

Gás de corte Árgon

Gás de início Árgon

Gás de proteção-1 Ar

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

25 7620 0.0 90 4 4 4.1 0.0 0.1 3.59 3.59 0.00 0.00 2.00 2.00 0.00 0.00

23

25 2540 0.0 90 4 4 4.1 0.0 0.1 3.59 3.59 0.00 0.00 2.00 2.00 0.00 0.00

Version 4.6 released on 07Feb14

mm

Primeira marca da linha Amp: 12 Segunda marca da linha Amp: 18

sura

Espes-

2 103

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

QUALIDADE

Material Aço-carbono

Ampéres 100

Selector de Gás 1

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte O2

Gás de proteção-1 N2

Gás de proteção-2 O2

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

4 2410 2.0 135 4 4 2.5 0.1 0.2 1.72 0.00 0.00 4.13 2.83 2.83 0.00 0.00

5 2310 2.0 135 4 4 2.5 0.3 0.2 1.72 0.00 0.00 4.13 2.83 2.83 0.00 0.00

6 2290 2.0 135 4 4 2.5 0.4 0.2 1.72 0.00 0.00 4.13 2.83 2.83 0.00 0.00

mm

sura

Espes-

8 2010 2.0 138 4 4 2.5 0.4 0.2 1.72 0.00 0.00 4.13 2.83 2.83 0.00 0.00

24

12 1600 2.3 141 4 6 2.5 0.6 0.2 1.72 0.00 0.00 4.13 2.83 2.83 0.00 0.00

10 178 0 2.0 138 4 5 2.5 0.4 0.2 1.72 0.00 0.00 4.13 2.83 2.83 0.00 0.00

Version 4.6 released on 07Feb14

2 103

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

MARCAÇÃO

Material Aço-carbono

Ampéres 130

Selector de Gás 6

ESAB Welding and Cutting Products

Gás de corte Árgon

Gás de início Árgon

Gás de proteção-1 Ar

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

25 7620 0.0 80 4 4 4.1 0.0 0.1 3.59 3.59 0.00 0.00 2.00 2.00 0.00 0.00

25

25 2540 0.0 80 4 4 4.1 0.0 0.1 3.59 3.59 0.00 0.00 2.00 2.00 0.00 0.00

Version 4.6 released on 07Feb14

mm

Primeira marca da linha Amp: 12 Segunda marca da linha Amp: 18

sura

Espes-

29 104

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

QUALIDADE

Material Aço-carbono

Ampéres 130

Selector de Gás 1

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte O2

Gás de proteção-1 N2

Gás de proteção-2 O2

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

6 2540 2.4 125 4 4 3.3 0.5 0.2 1.72 0.00 0.00 3.45 3.40 3.40 0.00 0.00

mm

sura

Espes-

5 2670 2.4 123 4 4 3.0 0.5 0.2 1.72 0.00 0.00 3.45 3.40 3.40 0.00 0.00

26

8 2340 2.4 129 4 4 2.9 0.5 0.2 1.72 0.00 0.00 3.45 1.70 1.70 1.70 2.26

10 2160 2.4 132 4 5 3.3 0.6 0.2 1.72 0.00 0.00 3.45 1.70 1.70 2.83 2.83

12 1910 2.4 136 4 6 4.6 0.6 0.2 1.72 0.00 0.00 3.45 4.53 4.53 0.00 0.00

15 1470 2.5 138 4 8 4.3 0.6 0.2 1.72 0.00 0.00 3.45 4.53 4.53 0.00 0.00

16 1300 2.5 140 4 8 3.8 0.6 0.2 1.72 0.00 0.00 3.45 4.53 4.53 0.00 0.00

Version 4.6 released on 07Feb14

29 104

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

MARCAÇÃO

Material Aço-carbono

Ampéres 200

Selector de Gás 6

ESAB Welding and Cutting Products

Gás de corte Árgon

Gás de início Árgon

Gás de proteção-1 Ar

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

mm

Primeira marca da linha Amp: 14 Segunda marca da linha Amp: 23

sura

Espes-

27

25 7620 0.0 70 4 4 4.1 0.0 0.1 2.76 2.76 0.00 0.00 2.00 2.00 0.00 0.00

25 2540 0.0 70 4 4 4.1 0.0 0.1 2.76 2.76 0.00 0.00 2.00 2.00 0.00 0.00

Version 4.6 released on 07Feb14

3 105

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

QUALIDADE

Material Aço-carbono

Ampéres 200

Selector de Gás 1

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte O2

Gás de proteção-1 N2

Gás de proteção-2 O2

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

12 2110 3.0 130 4 6 3.3 0.4 0.3 1.24 0.00 0.00 3.24 3.11 3.11 0.00 0.00

15 1880 3.0 130 4 8 3.2 0.5 0.3 1.24 0.00 0.00 3.24 3.11 3.11 0.00 0.00

mm

sura

Espes-

10 2180 3.0 130 4 5 2.9 0.4 0.3 1.24 0.00 0.00 3.24 3.11 3.11 0.00 0.00

28

16 178 0 3.0 131 4 8 3.2 0.5 0.3 1.24 0.00 0.00 3.24 3 .11 3.11 0.00 0.00

20 1520 3.0 135 4 10 3.6 0.7 0.4 1.24 0.00 0.00 3.24 3.11 3.11 0.00 0.00

22 1270 3.0 137 4 11 3.5 0.8 0.4 1.24 0.00 0.00 3.24 3 .11 3.11 0.00 0.00

25 1020 3.0 139 4 13 3.4 1.0 0.4 1.24 0.00 0.00 3.24 3.11 3.11 0.00 0.00

32 690 3.8 147 4 16 6.0 1.3 0.5 1.24 0.00 0.00 3.24 3.11 3.11 0.00 0.00

30 810 3.6 14 4 4 15 5.1 1.2 0.5 1.24 0.00 0.00 3.24 3 .11 3 .11 0.00 0.00

Version 4.6 released on 07Feb14

3 105

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

MARCAÇÃO

Material Aço-carbono

Ampéres 280

Selector de Gás 6

ESAB Welding and Cutting Products

Gás de corte Árgon

Gás de início Árgon

Gás de proteção-1 Ar

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

4 106

PicNo NCode

29

25 2540 0.0 70 4 4 4.1 0.0 0.1 2.07 2.07 0.00 0.00 2.00 2.00 0.00 0.00

Version 4.6 released on 07Feb14

mm

Primeira marca da linha Amp: 12

sura

Espes-

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

QUALIDADE

Material Aço-carbono

Ampéres 280

Selector de Gás 1

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte O2

Gás de proteção-1 N2

Gás de proteção-2 O2

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

12 2490 2.7 131 4 6 2.5 0.7 0.2 1.72 0.00 0.00 3.58 4.67 4.67 0.00 0.00

15 2240 2.8 137 4 8 3.6 0.7 0.2 1.72 0.00 0.00 3.58 4.67 4.67 0.00 0.00

16 2110 2.8 135 4 8 3.6 0.7 0.2 1.72 0.00 0.00 3.58 4.67 4.67 0.00 0.00

20 2010 2.9 144 4 10 6.6 0.7 0.2 1.72 0.00 0.00 3.58 4.67 4.67 0.00 0.00

22 178 0 3.0 146 4 11 6.7 0.7 0.2 1.72 0.00 0.00 3.58 4.67 4.67 0.00 0.00

mm

sura

Espes-

25 1520 3.4 148 4 13 6.7 1.0 0.2 1.72 0.00 0.00 3.58 4.67 4.67 0.00 0.00

30

32 114 0 3.0 148 4 16 6.9 1.5 0.2 1.72 0.00 0.00 3.58 4.67 4.67 0.00 0.00

30 1270 3.2 148 4 15 6.9 1.4 0.2 1.72 0.00 0.00 3.58 4.67 4.67 0.00 0.00

35 840 3.6 154 4 17 6.9 1.9 0.2 1.72 0.00 0.00 3.58 4.67 4.67 0.00 0.00

Version 4.6 released on 07Feb14

4 106

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

MARCAÇÃO

Material Aço-carbono

Ampéres 360

Selector de Gás 6

ESAB Welding and Cutting Products

Gás de corte Árgon

Gás de início Árgon

Gás de proteção-1 Ar

Gás de proteção-2 Nenhum

Inicial

Altura

do

Tensão

mm

Canal

Velo-

cidade

sura

Primeira marca da linha Amp: 18 Segunda marca da linha Amp: 18

Espes-

mm

Arco

mm/m

mm

31

25 2540 0.0 62 4 4 4.1 0.0 0.1 2.07 2.07 0.00 0.00 2.00 2.00 0.00 0.00

25 5080 0.0 62 4 4 4.1 0.0 0.1 2.07 2.07 0.00 0.00 2.00 2.00 0.00 0.00

Version 4.6 released on 07Feb14

31 107

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

QUALIDADE

Material Aço-carbono

Ampéres 360

Selector de Gás 1

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte O2

Gás de proteção-1 N2

Gás de proteção-2 O2

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

32 1270 4.6 150 4 16 7. 6 2.0 0.5 1.24 0.00 0.00 3.03 7.08 7. 08 0.00 0.00

20 2540 3.8 133 4 10 3.6 1.3 0.5 1.24 0.00 0.00 3.03 5.66 5.66 0.00 0.00

mm

sura

Espes-

22 2290 3.9 144 4 11 6.9 1.7 0.5 1.24 0.00 0.00 3.03 7.0 8 7. 08 0.00 0.00

30 1470 4.4 148 4 15 7.6 1.9 0.5 1.24 0.00 0.00 3.03 7.0 8 7. 08 0.00 0.00

25 2030 4.1 145 4 13 7.1 1.7 0.5 1.24 0.00 0.00 3.03 7.0 8 7. 08 0.00 0.00

32

35 990 5.0 150 4 17 7.6 2.0 0.5 1.24 0.00 0.00 3.03 7.0 8 7. 08 0.00 0.00

38 890 5.5 150 4 19 7.6 2.0 0.5 1.24 0.00 0.00 3.03 7.0 8 7. 08 0.00 0.00

Version 4.6 released on 07Feb14

31 107

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

MARCAÇÃO

Material Aço-carbono

Ampéres 400

Selector de Gás 6

ESAB Welding and Cutting Products

Gás de corte Árgon

Gás de início Árgon

Gás de proteção-1 Ar

Gás de proteção-2 Nenhum

Inicial

Altura

do

Tensão

mm

Canal

Velo-

cidade

sura

Primeira marca da linha Amp: 18 Segunda marca da linha Amp: 18

Espes-

mm

Arco

mm/m

mm

33

25 2540 0.0 52 4 4 4.1 0.0 0.1 2.07 2.07 0.00 0.00 2.00 2.00 0.00 0.00

25 5080 0.0 52 4 4 4.1 0.0 0.1 2.07 2.07 0.00 0.00 2.00 2.00 0.00 0.00

Version 4.6 released on 07Feb14

32 108

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

QUALIDADE

Material Aço-carbono

Ampéres 400

Selector de Gás 1

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte O2

Gás de proteção-1 N2

Gás de proteção-2 O2

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

32 1270 5.2 150 4 16 10.9 0.8 0.6 1.03 0.00 0.00 2.76 4.25 4.25 3.54 3.54

35 1170 5.2 153 4 17 12.4 0.8 0.6 1.03 0.00 0.00 2.76 4.25 4.25 3.54 3.54

mm

sura

Espes-

38 1070 5.7 153 4 19 7.6 1.0 0.6 1.03 0.00 0.00 3.79 5.09 5.09 1.98 1.98

34

45 970 7. 0 160 4 22 8.4 1.5 0.3 1.03 0.00 0.00 3.79 5.09 5.09 1.98 1.98

40 890 7.0 160 4 21 8.0 1.3 0.3 1.03 0.00 0.00 3.79 5.09 5.09 1.98 1.98

50 560 7.6 180 4 25 12 .7 2.0 0.3 1.03 0.00 0.00 3.79 5.09 5.09 1.98 1.98

Version 4.6 released on 07Feb14

32 108

PicNo NCode

Alumínio Quali-

dade

35

36

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

QUALIDADE

Material Alumínio

Ampéres 30

Selector de Gás 3

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte N2

Gás de proteção-1 N2

Gás de proteção-2 CH4

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

3 2790 1.1 160 4 4 4.1 0.0 0.1 0.00 0.00 5.17 5.17 1.42 1.42 0.99 0.99

2 5080 1.1 145 4 4 2.5 0.0 0.1 0.00 0.00 5.17 5.17 3.00 3.00 0.99 0.99

37

1 6500 1.1 130 4 4 2.5 0.0 0.1 0.00 0.00 5.17 5.17 3.00 3.00 0.99 0.99

Version 4.6 released on 07Feb14

mm

sura

Espes-

47 188

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

QUALIDADE

Material Alumínio

Ampéres 35

Selector de Gás 3

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte N2

Gás de proteção-1 N2

Gás de proteção-2 CH4

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

1 6100 1.8 166 4 4 3.0 0.1 0.4 0.00 0.00 2.07 5.86 2.26 2.26 0.00 1.19

2 4570 1.5 180 4 4 3.0 0.1 0.4 0.00 0.00 2.07 5.86 2.26 2.26 0.00 1.19

mm

sura

Espes-

38

3 3560 1.5 182 4 4 3.0 0.1 0.4 0.00 0.00 2.07 5.86 1.13 1.13 0.00 2.41

Version 4.6 released on 07Feb14

18 161

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

QUALIDADE

Material Alumínio

Ampéres 50

Selector de Gás 3

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte N2

Gás de proteção-1 N2

Gás de proteção-2 CH4

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

4 3050 1.7 176 4 4 4.1 0.2 0.8 0.00 0.00 1.72 5.51 2.26 2.26 2.04 2.04

5 2160 1.7 180 4 5 5.1 0.2 0.8 0.00 0.00 1.72 5.51 1.70 1.70 1.50 1.50

mm

sura

Espes-

39

6 1900 1.7 188 4 6 6.0 0.2 0.8 0.00 0.00 1.72 5.51 1.39 1.39 1.75 1.75

Version 4.6 released on 07Feb14

7 162

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

QUALIDADE

Material Alumínio

Ampéres 60

Selector de Gás 3

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte N2

Gás de proteção-1 N2

Gás de proteção-2 CH4

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

8 1140 1.4 165 4 4 4.1 0.5 0.1 0.00 0.00 5.17 5.17 1.50 1.50 1.50 1.50

4 3810 1.3 155 4 4 3.3 0.0 0.1 0.00 0.00 5.17 5.17 2.01 2.01 1.50 1.50

mm

sura

Espes-

3 5330 1. 3 145 4 4 4.1 0.0 0.1 0.00 0.00 5.17 5.17 2.01 2.01 0.99 0.99

40

6 1900 1.4 158 4 4 3.4 0.5 0.1 0.00 0.00 5.17 5.17 1.50 1.50 1.50 1.50

5 3180 1.3 158 4 4 3.8 0.0 0.1 0.00 0.00 5.17 5.17 2.01 2.01 1.50 1.50

Version 4.6 released on 07Feb14

48 189

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

QUALIDADE

Material Alumínio

Ampéres 100

Selector de Gás 3

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte N2

Gás de proteção-1 N2

Gás de proteção-2 CH4

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

5 2410 2.7 157 4 4 4.0 0.4 0.5 0.00 0.00 1.38 2.76 3.40 3.40 1.42 1.42

6 2030 2.0 153 4 4 2.8 0.6 0.5 0.00 0.00 1.38 2.76 3.40 3.40 1.42 1.42

mm

sura

Espes-

8 1960 2.0 154 4 4 3.0 0.6 0.7 0.00 0.00 1.38 2.76 2.81 2.81 1.05 1.05

41

10 1910 2.0 155 4 5 3.2 0.6 0.8 0.00 0.00 1.38 2.76 2.26 2.26 0.71 0.71

12 1270 2.0 160 4 6 3.3 0.6 0.8 0.00 0.00 1. 38 2.76 2.26 2.26 0.71 0.71

Version 4.6 released on 07Feb14

8 163

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

QUALIDADE

Material Alumínio

Ampéres 200

Selector de Gás 3

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte N2

Gás de proteção-1 N2

Gás de proteção-2 CH4

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

12 2160 3.0 162 4 6 3.8 0.5 0.6 0.00 0.00 0.69 3.17 2.83 2.83 1.27 1.27

mm

sura

OBSERVAÇÃO: Perfuração não recomendada em espessuras maiores do que 38 mm Atraso de perfuração indicado para a borda inicial maior do que 38 mm

Espes-

10 2670 3.0 155 4 5 3.8 0.5 0.6 0.00 0.00 0.69 2.48 2.83 2.83 1.27 1.27

42

15 1970 3.0 169 4 8 7.0 0.5 0.6 0.00 0.00 0.69 3.17 2.83 2.83 1.27 1.27

16 1900 3.0 172 4 8 8.1 0.5 0.6 0.00 0.00 0.69 3.17 2.83 2.83 1.27 1.27

20 178 0 2.8 180 4 10 8.4 0.5 0.6 0.00 0.00 0.69 3.17 2.83 2.83 1.27 1.27

25 114 0 3.6 187 4 13 8.4 0.7 0.9 0.00 0.00 0.69 3.17 2.83 2.83 1.70 1.70

32 910 4.0 178 4 16 8.0 1.1 0.6 0.00 0.00 0.69 2.76 1.98 1.98 0.85 0.85

30 980 3.9 180 4 15 8.1 1.0 0.7 0.00 0.00 0.69 2.87 2.22 2.22 1.08 1.08

35 760 4.6 180 4 17 7. 6 1.1 0.6 0.00 0.00 0.69 2.76 1.98 1.98 0.85 0.85

38 640 4.6 185 4 19 8.0 1.1 0.6 0.00 0.00 0.69 2.76 1.98 1.98 0.85 0.85

Version 4.6 released on 07Feb14

40 600 5.0 186 4 19 7.9 1.1 0.6 0.00 0.00 0.69 2.76 1.98 1.98 0.85 0.85

45 510 5.8 188 4 19 7.6 1.1 0.6 0.00 0.00 0.69 2.76 1.98 1.98 0.85 0.85

9 164

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

QUALIDADE

Material Alumínio

Ampéres 260

Selector de Gás 3

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte N2

Gás de proteção-1 N2

Gás de proteção-2 CH4

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

12 3050 2.8 168 4 6 5.8 0.5 0.6 0.00 0.00 0.48 3.45 2.83 2.83 1.27 1.27

15 2770 2.9 172 4 8 6.2 0.5 0.6 0.00 0.00 0.48 3.45 2.83 2.83 1.27 1.27

16 2650 2.9 174 4 8 6.4 0.5 0.6 0.00 0.00 0.48 3.45 2.83 2.83 1.27 1.27

20 2290 3.0 180 4 10 6.9 0.5 0.6 0.00 0.00 0.48 3.45 2.83 2.83 1.27 1.27

mm

sura

Espes-

25 1830 3.7 188 4 13 9.7 0.5 0.6 0.00 0.00 0.48 3.45 2.83 2.83 1.27 1.27

43

32 114 0 4.1 193 4 16 7.4 1.5 0.6 0.00 0.00 0.48 3.45 2.83 2.83 1.27 1.27

30 1330 4.0 192 4 15 8.0 1.2 0.6 0.00 0.00 0.48 3.45 2.83 2.83 1.27 1.27

Version 4.6 released on 07Feb14

10 165

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

QUALIDADE

Material Alumínio

Ampéres 360

Selector de Gás 5

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte H35

Gás de proteção-1 N2

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

16 2540 4.8 177 4 14 13.7 0.2 0.2 0.00 3.79 0.34 0.00 8.49 8.49 0.00 0.00

mm

sura

OBSERVAÇÃO: Perfuração não recomendada em espessuras maiores do que 38 mm Atraso de perfuração indicado para a borda inicial maior do que 38 mm

Espes-

20 2290 4.4 180 4 10 9.9 0.2 0.2 0.00 3.79 0.34 0.00 8.49 8.49 0.00 0.00

44

32 114 0 5.3 205 4 16 14.2 0.5 0.2 0.00 3.79 0.34 0.00 8.49 8.49 0.00 0.00

35 990 6.1 210 4 18 16.0 0.5 0.3 0.00 3.79 0.34 0.00 8.49 8.49 0.00 0.00

30 1250 5.2 201 4 15 13. 2 0.5 0.2 0.00 3.79 0.34 0.00 8.49 8.49 0.00 0.00

25 1520 4.8 190 4 13 10.4 0.5 0.2 0.00 3.79 0.34 0.00 8.49 8.49 0.00 0.00

38 840 6.9 215 4 19 17. 8 0.5 0.3 0.00 3.79 0.34 0.00 8.49 8.49 0.00 0.00

45 640 7.1 220 4 19 17. 3 0.5 0.2 0.00 3.79 0.34 0.00 8.49 8.49 0.00 0.00

40 780 6.9 216 4 19 17. 6 0.5 0.3 0.00 3.79 0.34 0.00 8.49 8.49 0.00 0.00

Version 4.6 released on 07Feb14

28 166

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

QUALIDADE

Material Alumínio

Ampéres 450

Selector de Gás 5

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte H35

Gás de proteção-1 N2

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

20 2790 5.1 155 4 11 11. 4 1.0 0.5 0.00 2.76 0.34 0.00 5.66 5.66 0.00 0.00

mm

sura

OBSERVAÇÃO: Perfuração não recomendada em espessuras maiores do que 38 mm Atraso de perfuração indicado para a borda inicial maior do que 38 mm

Espes-

25 2030 5.6 165 4 14 14.0 1.2 0.5 0.00 2.76 0.34 0.00 5.66 5.66 0.00 0.00

45

32 1780 5.6 175 4 18 17.5 1.3 0.5 0.00 2.76 0.34 0.00 5.66 5.66 0.00 0.00

35 1580 5.8 178 4 18 17.9 1.4 0.5 0.00 2.76 0.34 0.00 5.66 5.66 0.00 0.00

30 1850 5.6 172 4 17 16.5 1.2 0.5 0.00 2.76 0.34 0.00 5.66 5.66 0.00 0.00

38 1400 6.1 180 4 19 18.3 1.5 0.5 0.00 2.76 0.34 0.00 5.66 5.66 0.00 0.00

45 114 0 6.6 185 4 19 18.8 2.0 0.5 0.00 2.76 0.34 0.00 5.66 5.66 0.00 0.00

40 1320 6.2 182 4 19 18.4 1.6 0.5 0.00 2.76 0.34 0.00 5.66 5.66 0.00 0.00

Version 4.6 released on 07Feb14

55 760 7. 5 196 4 19 19.3 2.2 0.5 0.00 2.76 0.34 0.00 5.66 5.66 0.00 0.00

50 840 7. 2 190 4 19 18.8 2.0 0.5 0.00 2.76 0.34 0.00 5.66 5.66 0.00 0.00

75 380 10.2 215 4 21 20.8 3.0 2.5 0.00 2.76 0.34 0.00 5.66 5.66 0.00 0.00

65 610 7. 8 202 4 20 20.1 2.5 0.5 0.00 2.76 0.34 0.00 5.66 5.66 0.00 0.00

45 167

PicNo NCode

46

Aço Inoxidável

Qualidade

47

48

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

MARCAÇÃO

Material Aço Inoxidável

Ampéres 60

Selector de Gás 6

ESAB Welding and Cutting Products

Gás de corte Árgon

Gás de início Árgon

Gás de proteção-1 Ar

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

50 136

PicNo NCode

49

25 2540 0.0 75 4 3 2.5 0.0 0.0 5.18 5.18 0.00 0.00 2.01 2.01 0.00 0.00

Version 4.6 released on 07Feb14

mm

Primeira marca da linha Amp: 12

sura

Espes-

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

QUALIDADE

Material Aço Inoxidável

Ampéres 60

Selector de Gás 18

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte F5

Gás de proteção-1 N2

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

6 1140 1.1 150 4 4 3.6 0.5 0.1 0.00 5.17 4.82 0.00 2.01 2.01 0.00 0.00

5 1400 1.1 148 4 4 3.4 0.5 0.1 0.00 5.17 4.82 0.00 2.55 2.55 0.00 0.00

4 2460 1.1 147 4 4 3.4 0.5 0.1 0.00 5.17 4.82 0.00 3.29 3.29 0.00 0.00

3 3560 1.1 145 4 4 3.4 0.5 0.1 0.00 5.17 4.82 0.00 4.05 4.05 0.00 0.00

50

2 5330 1.1 145 4 4 3.4 0.5 0.1 0.00 5.17 4.82 0.00 3.00 3.00 0.00 0.00

Version 4.6 released on 07Feb14

mm

sura

Espes-

50 136

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

MARCAÇÃO

Material Aço Inoxidá

Ampéres 100

Selector de Gás 6

ESAB Welding and Cutting Products

Gás de corte Árgon

Gás de início Árgon

Gás de proteção-1 Ar

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

8 137

PicNo NCode

51

25 2540 0.0 90 4 4 4.1 0.0 0.1 3.59 3.59 0.00 0.00 2.01 2.01 0.00 0.00

Version 4.6 released on 07Feb14

mm

Primeira marca da linha Amp: 12

sura

Espes-

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

QUALIDADE

Material Aço Inoxidável

Ampéres 100

Selector de Gás 18

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte F5

Gás de proteção-1 N2

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

mm

sura

Espes-

3 4190 1.4 145 4 4 3.6 0.4 0.4 0.00 0.00 1.03 3.79 5.66 5.66 0.00 0.00

52

10 114 0 2.5 155 4 5 3.3 0.6 0.4 0.00 3.10 1.03 0.00 5.66 5.66 0.00 0.00

Version 4.6 released on 07Feb14

6 1650 2.1 155 4 4 2.9 0.4 0.4 0.00 3.79 1.03 0.00 5.66 5.66 0.00 0.00

5 2160 1.8 156 4 4 3.7 0.4 0.4 0.00 0.00 1.03 3.79 5.66 5.66 0.00 0.00

8 137

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

MARCAÇÃO

Material Aço Inoxidável

Ampéres 130

Selector de Gás 6

ESAB Welding and Cutting Products

Gás de corte Árgon

Gás de início Árgon

Gás de proteção-1 Ar

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

25 2540 0.0 80 4 2 1.6 0.0 0.1 3.59 3.59 0.00 0.00 4.00 4.00 0.00 0.00

mm

Primeira marca da linha Amp: 12 Segunda marca da linha Amp: 18

sura

Espes-

53

25 7620 0.0 80 4 2 1.7 0.0 0.1 3.59 3.59 0.00 0.00 4.00 4.00 0.00 0.00

Version 4.6 released on 07Feb14

9 131

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

QUALIDADE

Material Aço Inoxidável

Ampéres 130

Selector de Gás 5

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte H35

Gás de proteção-1 N2

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

12 890 3.6 163 4 8 7.9 0.6 0.4 0.00 3.10 1.03 0.00 5.66 5.66 0.00 0.00

mm

sura

Espes-

10 1020 3.4 158 4 8 7.6 0.6 0.4 0.00 3.10 1.03 0.00 5.66 5.66 0.00 0.00

54

15 730 3.8 171 4 9 9.4 0.7 0.4 0.00 3.10 1.03 0.00 5.66 5.66 0.00 0.00

16 680 3.8 174 4 10 10.0 0.7 0.4 0.00 3.10 1.03 0.00 5.66 5.66 0.00 0.00

20 510 4.1 183 4 12 11. 7 0.9 0.4 0.00 3.10 1.03 0.00 5.66 5.66 0.00 0.00

25 300 4.6 189 4 13 11.9 1.2 0.4 0.00 3.10 1.03 0.00 5.66 5.66 0.00 0.00

Version 4.6 released on 07Feb14

9 131

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

MARCAÇÃO

Material Aço Inoxidável

Ampéres 200

Selector de Gás 6

ESAB Welding and Cutting Products

Gás de corte Árgon

Gás de início Árgon

Gás de proteção-1 Ar

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

25 7620 0.0 70 4 4 4.1 0.0 0.1 2.76 2.76 0.00 0.00 4.00 4.00 0.00 0.00

55

25 2540 0.0 70 4 4 4.1 0.0 0.1 2.76 2.76 0.00 0.00 4.00 4.00 0.00 0.00

Version 4.6 released on 07Feb14

mm

Primeira marca da linha Amp: 14 Segunda marca da linha Amp: 23

sura

Espes-

10 132

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

QUALIDADE

Material Aço Inoxidável

Ampéres 200

Selector de Gás 5

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte H35

Gás de proteção-1 N2

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

12 1140 3.9 160 4 6 6.1 0.6 0.7 0.00 3.79 1.03 0.00 5.66 5.66 0.00 0.00

15 1000 4.0 167 4 8 7.0 0.7 0.7 0.00 3.79 1.03 0.00 5.66 5.66 0.00 0.00

mm

sura

Espes-

10 1270 3.8 169 4 7 6.9 0.6 0.7 0.00 3.79 1.03 0.00 5.66 5.66 0.00 0.00

56

16 940 4.0 170 4 8 7. 4 0.7 0.7 0.00 3.79 1.03 0.00 5.66 5.66 0.00 0.00

20 760 4.1 180 4 10 8.6 1.4 0.7 0.00 3.79 1.03 0.00 5.66 5.66 0.00 0.00

25 510 4.7 192 4 13 10.9 1.6 0.7 0.00 3.79 1.03 0.00 5.66 5.66 0.00 0.00

32 360 5.3 200 4 16 12.4 1.6 0.5 0.00 3.79 1.03 0.00 4.25 5.66 0.00 0.00

35 330 5.5 205 4 18 13.2 1.7 0.5 0.00 3.79 1.03 0.00 4.25 5.66 0.00 0.00

30 400 5.2 198 4 15 12.0 1.6 0.6 0.00 3.79 1.03 0.00 4.64 5.66 0.00 0.00

Version 4.6 released on 07Feb14

38 300 5.6 210 4 19 14.0 1.8 0.5 0.00 3.79 1.03 0.00 4.25 5.66 0.00 0.00

10 132

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

MARCAÇÃO

Material Aço Inoxidável

Ampéres 260

Selector de Gás 6

ESAB Welding and Cutting Products

Gás de corte Árgon

Gás de início Árgon

Gás de proteção-1 Ar

Gás de proteção-2 Nenhum

Inicial

Altura

do

Tensão

mm

Canal

Velo-

cidade

sura

Primeira marca da linha Amp: 25 Segunda marca da linha Amp: 25

Espes-

mm

Arco

mm/m

mm

57

25 5080 0.0 65 4 5 4.6 0.0 0.1 2.07 2.07 0.00 0.00 4.00 4.00 0.00 0.00

25 2540 0.0 65 4 5 4.6 0.0 0.1 2.07 2.07 0.00 0.00 4.00 4.00 0.00 0.00

Version 4.6 released on 07Feb14

33 133

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

QUALIDADE

Material Aço Inoxidável

Ampéres 260

Selector de Gás 5

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte H35

Gás de proteção-1 N2

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

12 1400 4.2 160 4 6 6.4 0.6 0.2 0.00 3.79 1.03 0.00 7. 08 7. 08 0.00 0.00

15 1210 4.4 170 4 8 7.9 0.7 0.2 0.00 3.79 1.03 0.00 7. 08 7.0 8 0.00 0.00

mm

sura

Espes-

10 178 0 4.2 156 4 6 5.6 0.5 0.2 0.00 3.79 1.03 0.00 7.0 8 7.08 0.00 0.00

58

16 114 0 4.5 174 4 8 8.4 0.7 0.2 0.00 3.79 1.03 0.00 7. 08 7. 08 0.00 0.00

20 940 4.7 185 4 10 10.0 1.0 0.2 0.00 3.79 1.03 0.00 7.08 7.0 8 0.00 0.00

25 640 5.3 190 4 13 13. 5 1.2 0.2 0.00 3.79 1.03 0.00 7.0 8 7.08 0.00 0.00

32 510 5.5 195 4 16 14.0 1.3 0.2 0.00 3.79 1.03 0.00 7.0 8 7.08 0.00 0.00

30 540 5.4 194 4 15 13. 8 1.2 0.2 0.00 3.79 1.03 0.00 7.0 8 7.08 0.00 0.00

35 440 5.8 198 4 18 13. 8 1.6 0.2 0.00 3.79 1.03 0.00 7.0 8 7.0 8 0.00 0.00

38 380 6.1 200 4 19 13.7 1.9 0.2 0.00 3.79 1.03 0.00 7. 08 7. 08 0.00 0.00

Version 4.6 released on 07Feb14

PicNo NCode

33 133

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

MARCAÇÃO

Material Aço Inoxidável

Ampéres 360

Selector de Gás 6

ESAB Welding and Cutting Products

Gás de corte Árgon

Gás de início Árgon

Gás de proteção-1 Ar

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

25 5080 0.0 62 4 4 4.1 0.0 0.1 2.10 2.10 0.00 0.00 4.00 4.00 0.00 0.00

59

25 2540 0.0 62 4 4 4.1 0.0 0.1 2.10 2.10 0.00 0.00 4.00 4.00 0.00 0.00

Version 4.6 released on 07Feb14

mm

sura

Primeira marca da linha Amp: 18 Segunda marca da linha Amp: 45

Espes-

28 134

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

QUALIDADE

Material Aço Inoxidável

Ampéres 360

Selector de Gás 5

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte H35

Gás de proteção-1 N2

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

32 760 6.5 195 4 18 17. 5 1.3 0.5 0.00 3.58 0.34 0.00 7.08 7. 08 0.00 0.00

35 640 6.9 205 4 18 17.9 1.6 0.5 0.00 3.58 0.34 0.00 7. 08 7.0 8 0.00 0.00

mm

sura

Espes-

20 1140 5.7 180 4 13 12.7 0.6 0.5 0.00 3.58 0.34 0.00 8.49 8.49 0.00 0.00

30 800 6.4 192 4 17 16.5 1.2 0.5 0.00 3.58 0.34 0.00 7. 47 7. 47 0.00 0.00

25 890 6.1 185 4 14 14.0 1.0 0.5 0.00 3.58 0.34 0.00 8.49 8.49 0.00 0.00

60

38 510 6.9 205 4 19 18.5 1.6 0.5 0.00 3.58 0.34 0.00 7.08 7. 08 0.00 0.00

Version 4.6 released on 07Feb14

28 134

PicNo NCode

Aço-carbono-

Produção

61

62

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

MARCAÇÃO

Material Aço-carbono

Ampéres 50

Selector de Gás 6

ESAB Welding and Cutting Products

Gás de corte Árgon

Gás de início Árgon

Gás de proteção-1 Ar

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

25 10160 0.0 85 4 4 4.1 0.0 0.1 5.18 5.18 0.00 0.00 2.00 2.00 0.00 0.00

63

25 2540 0.0 85 4 4 4.1 0.0 0.1 5.18 5.18 0.00 0.00 2.00 2.00 0.00 0.00

Version 4.6 released on 07Feb14

mm

Primeira marca da linha Amp: 14 Segunda marca da linha Amp: 14

sura

Espes-

1 111

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

PRODUÇÃO

Material Aço-carbono

Ampéres 50

Selector de Gás 1

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte O2

Gás de proteção-1 N2

Gás de proteção-2 O2

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

6 1780 2.2 137 4 4 3.0 0.3 0.1 3.45 0.00 0.00 5.86 0.00 0.00 0.79 0.79

5 2160 2.2 137 4 4 3.0 0.3 0.1 3.45 0.00 0.00 5.86 0.00 0.00 0.79 0.79

4 2290 2.0 135 4 4 3.0 0.3 0.1 3.45 0.00 0.00 5.86 0.00 0.00 0.79 0.79

64

3 2540 1.8 130 4 4 3.0 0.3 0.1 3.45 0.00 0.00 5.86 0.00 0.00 0.79 0.79

Version 4.6 released on 07Feb14

mm

sura

Espes-

1 111

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

MARCAÇÃO

Material Aço-carbono

Ampéres 100

Selector de Gás 6

ESAB Welding and Cutting Products

Gás de corte Árgon

Gás de início Árgon

Gás de proteção-1 Ar

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

25 7620 0.0 90 4 4 4.1 0.0 0.1 3.59 3.59 0.00 0.00 2.00 2.00 0.00 0.00

65

25 2540 0.0 90 4 4 4.1 0.0 0.1 3.59 3.59 0.00 0.00 2.00 2.00 0.00 0.00

Version 4.6 released on 07Feb14

mm

Primeira marca da linha Amp: 12 Segunda marca da linha Amp: 18

sura

Espes-

2 112

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

PRODUÇÃO

Material Aço-carbono

Ampéres 100

Selector de Gás 9

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte O2

Gás de proteção-1 Ar

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

3 5720 1.7 142 4 4 3.2 0.1 0.1 1.72 0.00 0.00 4.13 2.83 2.83 0.00 0.00

4 5160 1.7 144 4 4 3.2 0.1 0.1 1.72 0.00 0.00 4.13 2.83 2.83 0.00 0.00

5 4470 1.9 146 4 4 3.2 0.1 0.1 1.72 0.00 0.00 4.13 2.83 2.83 0.00 0.00

6 3560 2.0 149 4 4 3.2 0.4 0.1 1.72 0.00 0.00 4.13 2.83 2.83 0.00 0.00

mm

sura

Espes-

8 2700 2.3 151 4 4 3.2 0.4 0.1 1.72 0.00 0.00 4.13 2.83 2.83 0.00 0.00

66

12 1520 2.5 155 4 6 3.2 0.5 0.1 1.72 0.00 0.00 4.13 2.83 2.83 0.00 0.00

10 1900 2.5 153 4 5 3.2 0.4 0.1 1.72 0.00 0.00 4.13 2.83 2.83 0.00 0.00

Version 4.6 released on 07Feb14

2 112

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

MARCAÇÃO

Material Aço-carbono

Ampéres 130

Selector de Gás 6

ESAB Welding and Cutting Products

Gás de corte Árgon

Gás de início Árgon

Gás de proteção-1 Ar

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

25 7620 0.0 80 4 4 4.1 0.0 0.1 3.59 3.59 0.00 0.00 2.00 2.00 0.00 0.00

67

25 2540 0.0 80 4 4 4.1 0.0 0.1 3.59 3.59 0.00 0.00 2.00 2.00 0.00 0.00

Version 4.6 released on 07Feb14

mm

Primeira marca da linha Amp: 12 Segunda marca da linha Amp: 18

sura

Espes-

29 113

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

PRODUÇÃO

Material Aço-carbono

Ampéres 130

Selector de Gás 2

ESAB Welding and Cutting Products

Gás de corte O2

Gás de início Ar

Gás de proteção-1 Ar

Gás de proteção-2 O2

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

3 6100 2.0 127 4 4 2.0 0.3 0.2 1.72 0.00 0.00 3.45 3 .11 3.11 0.00 0.00

mm

sura

OBSERVAÇÃO: Perfuração não recomendada em espessuras maiores do que 25 mm Atraso de perfuração indicado para a borda inicial maior do que 25 mm

Espes-

4 5510 2.0 127 4 4 2.2 0.3 0.2 1.72 0.00 0.00 3.45 3 .11 3.11 0.00 0.00

68

5 4780 2.0 127 4 4 2.3 0.3 0.2 1.72 0.00 0.00 3.45 3.11 3.11 0.00 0.00

6 3810 2.0 127 4 4 2.5 0.5 0.2 1.72 0.00 0.00 3.45 3 .11 3.11 0.00 0.00

8 3280 2.0 131 4 4 3.5 0.5 0.2 1.72 0.00 0.00 3.45 3.11 3.11 0.00 0.00

12 2030 2.0 145 4 6 6.1 0.6 0.2 1.72 0.00 0.00 3.45 3 .11 3.11 0.00 0.00

15 1640 2.0 146 4 8 6.4 0.6 0.2 1.72 0.00 0.00 3.45 3 .11 3.11 0.00 0.00

10 2790 2.0 135 4 5 4.3 0.6 0.2 1.72 0.00 0.00 3.45 3.11 3 .11 0.00 0.00

16 1520 2.0 146 4 8 6.5 0.6 0.2 1.72 0.00 0.00 3.45 3.11 3.11 0.00 0.00

20 1400 2.8 144 4 10 5.4 1.0 0.2 1.72 0.00 0.00 3.45 3 .11 3.11 0.00 0.00

Version 4.6 released on 07Feb14

30 420 4.4 174 4 13 8.9 1.5 1.0 1.72 0.00 0.00 3.45 3 .11 3 .11 0.00 0.00

25 510 4.1 172 4 13 9.7 1.5 1.0 1.72 0.00 0.00 3.45 3.11 3 .11 0.00 0.00

32 380 4.6 175 4 13 8.6 1.5 1.0 1.72 0.00 0.00 3.45 3.11 3.11 0.00 0.00

35 300 4.6 177 4 13 9.7 1.5 1.0 1.72 0.00 0.00 3.45 3 .11 3.11 0.00 0.00

38 250 4.6 180 4 13 9.7 1.5 1.0 1.72 0.00 0.00 3.45 3 .11 3 .11 0.00 0.00

29 113

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

MARCAÇÃO

Material Aço-carbono

Ampéres 200

Selector de Gás 6

ESAB Welding and Cutting Products

Gás de corte Árgon

Gás de início Árgon

Gás de proteção-1 Ar

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

25 7620 0.0 70 4 4 4.1 0.0 0.1 2.76 2.76 0.00 0.00 2.00 2.00 0.00 0.00

69

25 2540 0.0 70 4 4 4.1 0.0 0.1 2.76 2.76 0.00 0.00 2.00 2.00 0.00 0.00

Version 4.6 released on 07Feb14

mm

Primeira marca da linha Amp: 14 Segunda marca da linha Amp: 23

sura

Espes-

56 114

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

PRODUÇÃO

Material Aço-carbono

Ampéres 200

Selector de Gás 2

ESAB Welding and Cutting Products

Gás de corte O2

Gás de início Ar

Gás de proteção-1 Ar

Gás de proteção-2 O2

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

5 6990 2.1 130 6 6 1.6 0.3 0.5 1.72 0.00 0.00 4.13 5.24 5.24 0.00 0.00

mm

sura

OBSERVAÇÃO: Perfuração não recomendada em espessuras maiores do que 32 mm Atraso de perfuração indicado para a borda inicial maior do que 32 mm

Espes-

6 5330 2.3 140 6 6 2.3 0.3 0.5 1.72 0.00 0.00 4.13 5.24 5.24 0.00 0.00

70

8 4420 2.5 139 6 6 2.3 0.3 0.5 1.72 0.00 0.00 4.13 5.24 5.24 0.00 0.00

12 3050 2.8 143 6 6 2.6 0.4 0.5 1.72 0.00 0.00 4.13 5.66 5.66 0.00 0.00

15 2670 2.9 144 6 8 3.2 0.5 0.4 1.72 0.00 0.00 4.13 5.66 5.66 0.00 0.00

10 3560 2.8 138 6 6 2.3 0.4 0.5 1.72 0.00 0.00 4.13 5.24 5.24 0.00 0.00

16 2533 3.0 144 6 8 3.4 0.5 0.3 1.72 0.00 0.00 4.13 5.66 5.66 0.00 0.00

20 2030 3.2 145 6 10 4.2 0.7 0.1 1.72 0.00 0.00 4.13 5.66 5.66 0.00 0.00

22 1650 3.2 152 6 11 5.3 0.8 0.1 1.72 0.00 0.00 4.13 5.66 5.66 0.00 0.00

25 1270 3.3 158 6 13 6.4 1.0 0.1 1.72 0.00 0.00 4.13 5.66 5.66 0.00 0.00

Version 4.6 released on 07Feb14

32 970 3.7 160 6 16 7. 2 1.3 0.1 1.72 0.00 0.00 4.13 5.66 5.66 0.00 0.00

30 1040 3.6 159 6 15 7.0 1.2 0.1 1.72 0.00 0.00 4.13 5.66 5.66 0.00 0.00

45 430 5.3 173 6 16 7.4 1.3 0.1 1.72 0.00 0.00 4.13 5.66 5.66 0.00 0.00

38 640 4.6 170 6 16 8.1 1.3 0.1 1.72 0.00 0.00 4.13 5.66 5.66 0.00 0.00

50 280 5.7 187 6 16 11. 4 1.5 0.1 1.72 0.00 0.00 4.13 5.66 5.66 0.00 0.00

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

MARCAÇÃO

Material Aço-carbono

Ampéres 260

Selector de Gás 6

ESAB Welding and Cutting Products

Gás de corte Árgon

Gás de início Árgon

Gás de proteção-1 Ar

Gás de proteção-2 Nenhum

Primeira marca da linha Amp: 12

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

53 127

PicNo NCode

71

25 2540 0.0 70 4 4 4.1 0.0 0.1 2.07 2.07 0.00 0.00 2.00 2.00 0.00 0.00

Version 4.6 released on 07Feb14

mm

sura

Espes-

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

PRODUÇÃO

Material Aço-carbono

Ampéres 260

Selector de Gás 2

ESAB Welding and Cutting Products

Gás de corte O2

Gás de início Ar

Gás de proteção-1 Ar

Gás de proteção-2 O2

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

12 3680 3.8 137 6 6 5.1 0.6 0.1 1.72 0.00 0.00 4.13 7. 08 7.0 8 0.00 0.00

mm

sura

OBSERVAÇÃO: Perfuração não recomendada em espessuras maiores do que 38 mm Atraso de perfuração indicado para a borda inicial maior do que 38 mm

Espes-

10 4320 3.2 135 5 5 3.8 0.6 0.1 1.72 0.00 0.00 4.13 7.0 8 7. 08 0.00 0.00

72

15 3300 3.8 141 6 8 5.1 0.6 0.1 1.72 0.00 0.00 4.13 7. 08 7.0 8 0.00 0.00

16 3200 3.8 142 6 8 5.1 0.6 0.1 1.72 0.00 0.00 4.13 7.08 7.0 8 0.00 0.00

20 2290 4.1 145 6 10 5.1 0.6 0.1 1.72 0.00 0.00 4.13 7. 08 7.0 8 0.00 0.00

22 1980 4.4 146 6 11 5.1 0.6 0.1 1.72 0.00 0.00 4.13 7.0 8 7. 08 0.00 0.00

25 1650 4.4 148 6 13 5.1 1.0 0.1 1.72 0.00 0.00 4.13 7.08 7.0 8 0.00 0.00

32 114 0 4.4 154 4 16 5.1 1.5 0.1 1.72 0.00 0.00 4.13 7.08 7.0 8 0.00 0.00

30 128 0 4.4 152 5 15 5.1 1.2 0.1 1.72 0.00 0.00 4.13 7.08 7.0 8 0.00 0.00

Version 4.6 released on 07Feb14

35 1070 5.1 155 4 17 7.0 1.5 0.1 1.72 0.00 0.00 4.13 7.0 8 7. 08 0.00 0.00

38 960 5.1 158 4 19 7.0 1.5 0.1 1.72 0.00 0.00 4.13 7. 08 7.0 8 0.00 0.00

45 660 5.1 167 4 19 8.7 1.5 0.1 1.72 0.00 0.00 4.13 7.08 7.0 8 0.00 0.00

40 890 5.1 160 4 19 7. 4 1.5 0.1 1.72 0.00 0.00 4.13 7.0 8 7.08 0.00 0.00

55 360 5.5 179 4 19 10.7 1.5 0.1 1.72 0.00 0.00 4.13 7.08 7.0 8 0.00 0.00

50 410 5.1 175 4 19 10.2 1.5 0.1 1.72 0.00 0.00 4.13 7.0 8 7. 08 0.00 0.00

65 250 6.4 188 4 19 11. 7 1.5 0.1 1.72 0.00 0.00 4.13 7. 08 7.0 8 0.00 0.00

53 127

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

MARCAÇÃO

Material Aço-carbono

Ampéres 300

Selector de Gás 6

ESAB Welding and Cutting Products

Gás de corte Árgon

Gás de início Árgon

Gás de proteção-1 Ar

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

5 115

PicNo NCode

73

25 2540 0.0 70 4 4 4.1 0.0 0.1 2.07 2.07 0.00 0.00 2.00 2.00 0.00 0.00

Version 4.6 released on 07Feb14

mm

Primeira marca da linha Amp: 20

sura

Espes-

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

PRODUÇÃO

Material Aço-carbono

Ampéres 300

Selector de Gás 9

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte O2

Gás de proteção-1 Ar

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

6 4830 3.0 135 4 6 6.4 0.4 0.3 1.72 0.00 0.00 2.96 5.66 5.66 0.00 0.00

mm

sura

OBSERVAÇÃO: Perfuração não recomendada em espessuras maiores do que 45 mm Atraso de perfuração indicado para a borda inicial maior do que 45 mm

Espes-

8 4690 3.1 140 4 7 7. 3 0.4 0.3 1.72 0.00 0.00 2.96 5.66 5.66 0.00 0.00

74

12 3560 3.3 145 4 9 8.8 0.5 0.3 1.72 0.00 0.00 2.96 5.66 5.66 0.00 0.00

10 4570 3.2 145 4 8 8.1 0.5 0.3 1.72 0.00 0.00 2.96 5.66 5.66 0.00 0.00

15 3260 3.0 150 4 10 9.8 0.5 0.5 1.72 0.00 0.00 2.96 5.66 5.66 0.00 0.00

16 3180 2.9 151 4 10 10.2 0.5 0.5 1.72 0.00 0.00 2.96 5.66 5.66 0.00 0.00

20 2410 3.6 153 4 11 10.6 0.7 0.6 1.72 0.00 0.00 2.96 5.66 5.66 0.00 0.00

25 178 0 4.1 160 4 14 13. 5 0.7 0.7 1.72 0.00 0.00 2.96 5.66 5.66 0.00 0.00

Version 4.6 released on 07Feb14

32 114 0 4.3 170 4 16 15.2 1.3 0.7 1.72 0.00 0.00 3.17 5.66 5.66 0.00 0.00

30 1320 4.2 167 4 15 14.8 1.1 0.7 1.72 0.00 0.00 3.11 5.66 5.66 0.00 0.00

35 1020 4.1 173 4 17 15.7 1.5 0.7 1.72 0.00 0.00 3.17 5.66 5.66 0.00 0.00

38 890 4.8 175 4 19 15.6 1.7 0.7 1.72 0.00 0.00 2.96 5.09 5.09 0.00 0.00

45 610 4.8 182 4 22 18.0 2.0 0.8 1.72 0.00 0.00 3.17 5.09 5.09 0.00 0.00

40 760 4.8 180 4 21 17. 0 1.8 0.8 1.72 0.00 0.00 3.17 5.09 5.09 0.00 0.00

5 115

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

MARCAÇÃO

Material Aço-carbono

Ampéres 300

Selector de Gás 6

ESAB Welding and Cutting Products

Gás de corte Árgon

Gás de início Árgon

Gás de proteção-1 Ar

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

5 120

PicNo NCode

75

25 2540 0.0 70 4 4 4.1 0.0 0.1 2.07 2.07 0.00 0.00 2.00 2.00 0.00 0.00

Version 4.6 released on 07Feb14

mm

Primeira marca da linha Amp: 20

sura

Espes-

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

CORTE

Material Aço-carbono

Ampéres 300

Selector de Gás 9

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte O2

Gás de proteção-1 Ar

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

6 6100 2.8 135 4 5 5.1 0.4 0.1 1.72 0.00 0.00 3.10 5.66 5.66 0.00 0.00

mm

sura

OBSERVAÇÃO: Perfuração não recomendada em espessuras maiores do que 45 mm Atraso de perfuração indicado para a borda inicial maior do que 45 mm

Espes-

10 5080 3.2 145 4 8 8.1 0.5 0.1 1.72 0.00 0.00 2.96 5.66 5.66 0.00 0.00

76

12 4320 2.0 150 4 12 12.2 0.5 0.2 1.72 0.00 0.00 2.96 4.53 4.53 0.00 0.00

16 3810 3.6 155 4 11 10.9 0.5 0.6 1.72 0.00 0.00 2.96 4.53 4.53 0.00 0.00

20 3050 3.6 160 4 14 13. 8 0.7 0.6 1.72 0.00 0.00 2.96 4.53 4.53 0.00 0.00

32 1900 5.3 165 4 15 14.0 1.0 0.6 1.72 0.00 0.00 2.96 4.53 4.53 0.00 0.00

35 1700 6.0 170 4 17 16.0 1.2 0.6 1.72 0.00 0.00 2.96 4.53 4.53 0.00 0.00

25 3050 3.6 160 4 14 14.5 0.7 0.6 1.72 0.00 0.00 2.96 4.53 4.53 0.00 0.00

38 1520 7.0 177 4 19 16.0 1.3 0.6 1.72 0.00 0.00 2.96 4.53 4.53 0.00 0.00

Version 4.6 released on 07Feb14

45 1020 7. 5 185 4 22 17.0 1.8 0.6 1.72 0.00 0.00 2.96 4.53 4.53 0.00 0.00

40 1320 7.0 181 4 20 17.0 1.6 0.6 1.72 0.00 0.00 2.96 4.53 4.53 0.00 0.00

5 120

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

MARCAÇÃO

Material Aço-carbono

Ampéres 360

Selector de Gás 6

ESAB Welding and Cutting Products

Gás de corte Árgon

Gás de início Árgon

Gás de proteção-1 Ar

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

25 2540 0.0 62 4 4 4.1 0.0 0.1 2.07 2.07 0.00 0.00 2.00 2.00 0.00 0.00

mm

sura

Primeira marca da linha Amp: 18 Segunda marca da linha Amp: 18

Espes-

77

25 5080 0.0 62 4 4 4.1 0.0 0.1 2.07 2.07 0.00 0.00 2.00 2.00 0.00 0.00

Version 4.6 released on 07Feb14

55 116

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

PRODUÇÃO

Material Aço-carbono

Ampéres 360

Selector de Gás 2

ESAB Welding and Cutting Products

Gás de corte O2

Gás de início Ar

Gás de proteção-1 Ar

Gás de proteção-2 O2

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

12 4320 3.4 150 4 6 4.1 0.5 0.2 1.03 0.00 0.00 4.13 5.66 5.66 0.00 0.00

15 3950 3.4 150 4 7 5.2 0.5 0.2 1.03 0.00 0.00 4.13 5.66 5.66 0.00 0.00

mm

sura

OBSERVAÇÃO: Perfuração não recomendada em espessuras maiores do que 50 mm Atraso de perfuração indicado para a borda inicial maior do que 50 mm

Espes-

16 3810 3.4 150 4 8 5.6 0.5 0.2 1.03 0.00 0.00 4.13 5.66 5.66 0.00 0.00

78

20 2920 3.8 145 4 10 4.6 1.3 0.2 1.03 0.00 0.00 4.13 5.66 5.66 0.00 0.00

22 2540 4.0 148 4 12 4.6 1.5 0.2 1.03 0.00 0.00 4.13 5.66 5.66 0.00 0.00

25 2160 4.2 150 4 13 4.6 1.7 0.2 1.03 0.00 0.00 4.13 5.66 5.66 0.00 0.00

30 1790 4.6 154 4 15 5.0 1.7 0.2 1.03 0.00 0.00 4.13 5.66 5.66 0.00 0.00

32 1650 4.8 155 4 16 5.1 2.0 0.2 1.03 0.00 0.00 4.13 5.66 5.66 0.00 0.00

35 1400 4.8 158 4 17 5.1 2.0 0.2 1.03 0.00 0.00 4.13 5.66 5.66 0.00 0.00

38 1220 4.8 158 4 19 5.1 2.0 0.2 1.03 0.00 0.00 4.13 7.08 7.08 0.00 0.00

40 1160 4.8 159 4 20 7.9 2.0 0.2 1.03 0.00 0.00 4.03 7.28 7.08 0.00 0.00

45 970 4.8 160 4 22 7.9 2.3 0.2 1.03 0.00 0.00 3.76 7.84 7.08 0.00 0.00

50 760 4.8 162 4 25 10.2 3.0 0.2 1.03 0.00 0.00 3.45 8.49 7.08 0.00 0.00

Version 4.6 released on 07Feb14

55 640 5.7 175 10 25 10.2 3.0 0.2 1.03 0.00 0.00 3.45 7.08 7.08 0.00 0.00

65 460 6.4 180 10 25 10.2 3.0 0.2 1.03 0.00 0.00 3.45 5.66 5.66 0.00 0.00

75 200 6.7 200 10 25 10.2 3.0 0.2 1.03 0.00 0.00 3.45 5.66 5.66 0.00 0.00

PicNo NCode

55 116

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

MARCAÇÃO

Material Aço-carbono

Ampéres 400

Selector de Gás 6

ESAB Welding and Cutting Products

Gás de corte Árgon

Gás de início Árgon

Gás de proteção-1 Ar

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

32 117

PicNo NCode

79

25 2540 0.0 52 4 4 4.1 0.0 0.1 2.07 2.07 0.00 0.00 2.00 2.00 0.00 0.00

Version 4.6 released on 07Feb14

mm

Primeira marca da linha Amp: 18

sura

Espes-

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

PRODUÇÃO

Material Aço-carbono

Ampéres 400

Selector de Gás 1

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte O2

Gás de proteção-1 N2

Gás de proteção-2 O2

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

6 6600 3.3 130 4 4 4.2 0.4 0.3 1.03 0.00 0.00 2.41 4.25 4.25 3.54 3.54

mm

sura

OBSERVAÇÃO: Perfuração não recomendada em espessuras maiores do que 50 mm Atraso de perfuração indicado para a borda inicial maior do que 50 mm

Espes-

8 5680 3.6 130 4 5 4.5 0.4 0.3 1.03 0.00 0.00 2.41 4.25 4.25 3.54 3.54

80

12 4190 4.1 132 4 6 3.8 0.4 0.3 1.03 0.00 0.00 2.76 4.25 4.25 3.54 3.54

15 3700 4.3 134 4 8 5.4 0.4 0.2 1.03 0.00 0.00 2.49 4.25 4.25 3.54 3.54

10 4830 3.8 130 4 5 4.8 0.4 0.3 1.03 0.00 0.00 2.41 4.25 4.25 3.54 3.54

16 3560 4.3 135 4 8 5.8 0.4 0.2 1.03 0.00 0.00 2.41 4.25 4.25 3.54 3.54

20 2920 4.3 136 4 10 4.7 0.5 0.5 1.03 0.00 0.00 2.41 4.25 4.25 3.54 3.54

25 2030 5.5 145 4 13 6.2 0.8 0.6 1.03 0.00 0.00 2.76 4.25 4.25 3.54 3.54

Version 4.6 released on 07Feb14

32 1270 5.6 160 4 16 11. 4 1.1 0.6 1.03 0.00 0.00 2.76 4.25 4.25 3.54 3.54

35 114 0 5.6 165 4 18 11. 4 1.1 0.6 1.03 0.00 0.00 2.76 4.25 4.25 3.54 3.54

30 1480 5.6 156 4 15 10.0 1.1 0.6 1.03 0.00 0.00 2.76 4.25 4.25 3.54 3.54

38 1070 5.8 167 4 19 11. 4 1.1 0.6 1.03 0.00 0.00 2.76 4.25 4.25 3.54 3.54

45 760 5.8 170 4 22 12.7 1.5 0.6 1.03 0.00 0.00 2.76 4.25 4.25 3.54 3.54

40 890 5.8 168 4 20 12.2 1.3 0.6 1.03 0.00 0.00 2.76 4.25 4.25 3.54 3.54

55 460 8.2 193 4 25 17. 6 2.5 0.6 1.03 0.00 0.00 2.87 4.25 4.25 3.54 3.54

50 560 7.1 185 4 25 16.3 2.0 0.6 1.03 0.00 0.00 2.76 4.25 4.25 3.54 3.54

65 250 10.4 210 4 25 20.3 3.5 0.6 1.03 0.00 0.00 3.10 4.25 4.25 3.54 3.54

32 117

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

MARCAÇÃO

Material Aço-carbono

Ampéres 450

Selector de Gás 6

ESAB Welding and Cutting Products

Gás de corte Árgon

Gás de início Árgon

Gás de proteção-1 Ar

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

39 129

PicNo NCode

81

25 2540 0.0 65 4 4 4.1 0.0 0.1 2.07 2.07 0.00 0.00 2.01 2.01 0.00 0.00

Version 4.6 released on 07Feb14

mm

sura

Primeira marca da linha Amp: 25

Espes-

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

PRODUÇÃO

Material Aço-carbono

Ampéres 450

Selector de Gás 9

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte O2

Gás de proteção-1 Ar

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

20 3000 3.8 137 5 10 6.0 0.8 0.3 1.03 0.00 0.00 3.31 7. 00 7.0 0 0.00 0.00

mm

sura

OBSERVAÇÃO: Perfuração não recomendada em espessuras maiores do que 50 mm Atraso de perfuração indicado para a borda inicial maior do que 50 mm

Espes-

22 2540 3.9 140 5 11 6.4 1.5 0.3 1.03 0.00 0.00 3. 31 7.00 7. 00 0.00 0.00

82

32 1780 3.6 150 4 16 6.9 1.5 0.2 1.03 0.00 0.00 3.10 4.25 4.25 0.00 0.00

30 1940 3.4 149 4 15 6.9 1.5 0.2 1.03 0.00 0.00 3.10 4.25 4.25 0.00 0.00

25 2360 3.0 145 4 13 7.0 1.5 0.2 1.03 0.00 0.00 3.10 4.25 4.25 0.00 0.00

35 1580 3.8 153 4 18 7.2 1.8 0.2 1.03 0.00 0.00 3.10 5.69 5.69 0.00 0.00

38 1400 4.1 155 4 19 7. 6 2.0 0.2 1.03 0.00 0.00 3.10 7.0 8 7. 08 0.00 0.00

45 114 0 4.2 160 4 22 8.6 2.5 0.2 1.03 0.00 0.00 3.10 7.0 8 7.0 8 0.00 0.00

40 1320 4.1 156 4 20 7.9 2.2 0.2 1.03 0.00 0.00 3.10 7.0 8 7.0 8 0.00 0.00

Version 4.6 released on 07Feb14

55 690 5.7 172 4 25 11. 3 3.5 0.2 1.03 0.00 0.00 3.10 7.0 8 7.0 8 0.00 0.00

50 840 5.1 165 4 25 10.2 3.5 0.2 1.03 0.00 0.00 3.10 7.0 8 7.0 8 0.00 0.00

75 250 8.0 185 4 25 13.7 3.5 0.2 1.03 0.00 0.00 3.45 5.66 5.66 0.00 0.00

65 560 6.4 180 4 25 12.5 3.5 0.2 1.03 0.00 0.00 3.45 5.66 5.66 0.00 0.00

39 129

PicNo NCode

Alumínio

Produção

83

84

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

PRODUÇÃO

Material Alumínio

Ampéres 35

Selector de Gás 3

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte N2

Gás de proteção-1 N2

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

3 3560 1.5 165 4 4 3.0 0.1 0.4 0.00 0.00 2.07 5.86 1.98 1.98 0.00 0.00

2 5080 1.5 160 4 4 3.0 0.1 0.4 0.00 0.00 2.07 5.86 2.26 2.26 0.00 0.00

85

1 6100 1.8 160 4 4 3.0 0.1 0.4 0.00 0.00 2.07 5.86 2.26 2.26 0.00 0.00

Version 4.6 released on 07Feb14

mm

sura

Espes-

18 171

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

PRODUÇÃO

Material Alumínio

Ampéres 50

Selector de Gás 3

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte N2

Gás de proteção-1 N2

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

2 4750 1.3 168 4 4 3.8 0.2 0.8 0.00 0.00 1.72 5.51 4.25 4.25 0.00 0.00

mm

sura

Espes-

3 4060 1.3 172 4 4 4.0 0.2 0.8 0.00 0.00 1.72 5.51 4.25 4.25 0.00 0.00

86

5 2160 1.3 180 4 4 4.2 0.2 0.8 0.00 0.00 1.72 5.51 4.25 4.25 0.00 0.00

4 3050 1.3 176 4 4 4.1 0.2 0.8 0.00 0.00 1.72 5.51 4.25 4.25 0.00 0.00

6 1900 1.5 188 4 6 6.4 0.2 0.8 0.00 0.00 1.72 5.51 4.25 4.25 0.00 0.00

7 172

PicNo NCode

Version 4.6 released on 07Feb14

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

PRODUÇÃO

Material Alumínio

Ampéres 100

Selector de Gás 3

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte N2

Gás de proteção-1 N2

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

6 2030 1.7 153 4 4 4.1 0.6 0.5 0.00 0.00 1.38 2.76 4.81 4.81 0.00 0.00

mm

sura

Espes-

8 1970 1.7 154 4 4 4.3 0.6 0.7 0.00 0.00 1.38 2.76 3.85 3.85 0.00 0.00

87

12 1270 1.1 160 4 6 4.8 0.6 0.8 0.00 0.00 1.38 2.76 2.97 2.97 0.00 0.00

10 1900 1.7 155 4 5 4.6 0.6 0.8 0.00 0.00 1.38 2.76 2.97 2.97 0.00 0.00

Version 4.6 released on 07Feb14

8 173

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

PRODUÇÃO

Material Alumínio

Ampéres 200

Selector de Gás 3

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte N2

Gás de proteção-1 N2

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

6 3180 2.5 140 4 4 2.9 0.4 0.6 0.00 0.00 0.69 3.17 4.10 4.10 0.00 0.00

mm

sura

Espes-

8 2910 2.5 143 4 4 3.0 0.5 0.6 0.00 0.00 0.69 3.17 4.10 4.10 0.00 0.00

88

12 2160 2.4 162 4 6 5.5 0.5 0.6 0.00 0.00 0.69 3.17 4.10 4.10 0.00 0.00

15 1730 2.5 168 4 8 6.6 0.5 0.6 0.00 0.00 0.69 3.17 4.10 4.10 0.00 0.00

10 2670 2.5 145 4 5 3.0 0.5 0.6 0.00 0.00 0.69 3.17 4.10 4.10 0.00 0.00

16 1570 2.6 170 4 8 7.0 0.5 0.6 0.00 0.00 0.69 3.17 4.10 4.10 0.00 0.00

20 1020 2.8 180 4 10 8.4 0.5 0.6 0.00 0.00 0.69 3.17 4.10 4.10 0.00 0.00

25 690 3.0 192 4 13 6.9 0.7 0.9 0.00 0.00 0.69 3.17 4.53 4.53 0.00 0.00

Version 4.6 released on 07Feb14

32 510 4.0 192 4 16 9.5 1.1 1.1 0.00 0.00 0.69 3.17 4.10 4.10 0.00 0.00

35 430 4.6 193 4 17 9.7 1.1 1.1 0.00 0.00 0.69 2.76 2.83 2.83 0.00 0.00

30 560 3.7 192 4 15 8.8 1.0 1.0 0.00 0.00 0.69 3.17 4.22 4.22 0.00 0.00

38 380 4.6 195 4 19 9.7 1.1 0.6 0.00 0.00 0.69 2.76 2.83 2.83 0.00 0.00

9 174

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

PRODUÇÃO

Material Alumínio

Ampéres 260

Selector de Gás 3

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte N2

Gás de proteção-1 N2

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

6 7620 2.8 160 4 6 5.8 0.5 0.6 0.00 0.00 0.48 3.45 4.10 4.10 0.00 0.00

mm

sura

Espes-

8 6300 2.8 163 4 6 6.4 0.5 0.6 0.00 0.00 0.48 3.45 4.10 4.10 0.00 0.00

89

12 3810 2.8 168 4 8 7. 6 0.5 0.6 0.00 0.00 0.48 3.45 4.10 4.10 0.00 0.00

10 5080 2.8 165 4 7 6.9 0.5 0.6 0.00 0.00 0.48 3.45 4.10 4.10 0.00 0.00

15 3260 2.8 172 4 8 8.4 0.5 0.3 0.00 0.00 0.48 3.45 4.10 4.10 0.00 0.00

16 3050 2.8 174 4 9 8.6 0.5 0.2 0.00 0.00 0.48 3.45 4.10 4.10 0.00 0.00

20 2290 2.8 180 4 10 9.7 0.5 0.6 0.00 0.00 0.48 3.45 4.10 4.10 0.00 0.00

25 114 0 2.8 192 4 13 9.7 0.5 0.6 0.00 0.00 0.48 3.45 4.10 4.10 0.00 0.00

Version 4.6 released on 07Feb14

32 640 3.6 194 4 16 9.4 1.5 0.2 0.00 0.00 0.48 3.45 4.10 4.10 0.00 0.00

30 780 3.3 193 4 15 9.5 1.2 0.3 0.00 0.00 0.48 3.45 4.10 4.10 0.00 0.00

10 175

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

PRODUÇÃO

Material Alumínio

Ampéres 360

Selector de Gás 3

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte N2

Gás de proteção-1 N2

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

6 5840 3.0 147 4 4 2.8 0.0 0.2 0.00 0.00 0.69 2.76 8.49 8.49 0.00 0.00

mm

sura

Espes-

8 5180 3.2 151 4 4 3.9 0.1 0.2 0.00 0.00 0.69 2.76 8.49 8.49 0.00 0.00

90

12 4060 3.3 160 4 6 6.4 0.2 0.2 0.00 0.00 0.69 2.76 8.49 8.49 0.00 0.00

15 3420 3.4 163 4 8 7.2 0.2 0.2 0.00 0.00 0.69 2.76 8.49 8.49 0.00 0.00

10 4570 3.3 155 4 5 5.0 0.2 0.2 0.00 0.00 0.69 2.76 8.49 8.49 0.00 0.00

16 3180 3.4 164 4 8 7. 5 0.2 0.2 0.00 0.00 0.69 2.76 8.49 8.49 0.00 0.00

20 2290 3.6 168 4 10 8.6 0.2 0.2 0.00 0.00 0.69 2.76 8.49 8.49 0.00 0.00

25 1400 3.8 180 4 13 11. 2 0.5 0.2 0.00 0.00 0.69 2.76 5.66 5.66 0.00 0.00

Version 4.6 released on 07Feb14

32 890 5.1 190 4 16 10.7 0.5 0.2 0.00 0.00 0.69 2.76 5.66 5.66 0.00 0.00

30 1030 4.7 187 4 15 10.8 0.5 0.2 0.00 0.00 0.69 2.76 5.66 5.66 0.00 0.00

11 176

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

PRODUÇÃO

Material Alumínio

Ampéres 450

Selector de Gás 10

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte N2

Gás de proteção-1 Ar

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

12 4830 3.7 160 4 8 7.9 1.0 0.2 0.00 0.00 0.34 2.76 5.66 5.66 0.00 0.00

15 4180 3.8 162 4 8 8.2 1.0 0.2 0.00 0.00 0.34 2.76 5.66 5.66 0.00 0.00

16 3940 3.8 163 4 8 8.4 1.0 0.2 0.00 0.00 0.34 2.76 5.66 5.66 0.00 0.00

20 3180 4.3 170 4 10 8.9 1.0 0.2 0.00 0.00 0.34 2.76 5.66 5.66 0.00 0.00

mm

sura

OBSERVAÇÃO: Perfuração não recomendada em espessuras maiores do que 38 mm Atraso de perfuração indicado para a borda inicial maior do que 38 mm

Espes-

25 2030 4.4 175 4 13 8.9 1.2 0.2 0.00 0.00 0.34 2.76 5.66 5.66 0.00 0.00

91

32 1400 4.7 180 4 16 9.4 1.3 0.2 0.00 0.00 0.34 2.76 5.66 5.66 0.00 0.00

30 1570 4.6 179 4 15 9.3 1.2 0.2 0.00 0.00 0.34 2.76 5.66 5.66 0.00 0.00

35 1200 5.2 183 4 18 9.7 1.4 0.2 0.00 0.00 0.34 2.76 5.66 5.66 0.00 0.00

38 1020 5.6 185 4 19 9.9 1.5 0.2 0.00 0.00 0.34 2.76 5.66 5.66 0.00 0.00

Version 4.6 released on 07Feb14

45 760 6.4 190 4 19 9.9 2.0 0.2 0.00 0.00 0.34 2.76 5.66 5.66 0.00 0.00

40 940 5.8 186 4 19 9.9 1.6 0.2 0.00 0.00 0.34 2.76 5.66 5.66 0.00 0.00

50 510 7. 2 200 4 19 10.2 2.0 0.5 0.00 0.00 0.34 2.76 5.66 5.66 0.00 0.00

14 179

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

PRODUÇÃO

Material Alumínio

Ampéres 600

Selector de Gás 5

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte H35

Gás de proteção-1 N2

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

32 2090 7. 5 173 4 16 13. 8 0.6 0.3 0.00 3.10 0.69 0.00 9.91 9.91 0.00 0.00

30 2150 7. 5 173 4 15 13.4 0.6 0.3 0.00 3.10 0.69 0.00 9.91 9.91 0.00 0.00

mm

sura

OBSERVAÇÃO: Perfuração não recomendada em espessuras maiores do que 50 mm Atraso de perfuração indicado para a borda inicial maior do que 50 mm

Espes-

25 2290 7.6 172 4 13 12.7 0.5 0.3 0.00 3.10 0.69 0.00 9.91 9.91 0.00 0.00

35 2000 7.4 174 4 18 14.2 0.7 0.3 0.00 3.10 0.69 0.00 9.91 9.91 0.00 0.00

38 1900 7.4 175 4 19 14.7 0.8 0.3 0.00 3.10 0.69 0.00 9.91 9.91 0.00 0.00

45 1490 8.2 186 4 23 17.1 0.9 0.3 0.00 3.10 0.69 0.00 9.91 9.91 0.00 0.00

40 1790 7. 6 178 4 20 15.4 0.8 0.3 0.00 3.10 0.69 0.00 9.91 9.91 0.00 0.00

92

75 640 10.5 215 4 25 23.6 1.7 0.3 0.00 3.10 0.69 0.00 9.91 9.91 0.00 0.00

50 1140 8.9 195 4 25 19.1 1.0 0.3 0.00 3.10 0.69 0.00 9.91 9.91 0.00 0.00

Version 4.6 released on 07Feb14

12 177

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Velocidade reduzida 1/2 da velocidade de corte primeiros 12 mm

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Proteção Fixador do bico Bico Eletrodo Difusor Porta-eletrodo

PRODUÇÃO

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

Material Alumínio

Ampéres 600

Selector de Gás 4

Gás de início N2

Gás de corte H35

75 640 11. 3 170 13 25 13.7 1.7 0.3 0.00 1.58 0.41 0.00 7.0 8 7.08 0.00 0.00

mm

sura

Gás de proteção-1 Ar

Gás de proteção-2 Nenhum

OBSERVAÇÃO: Perfuração não recomendada em espessuras maiores do que 76 mm Atraso de perfuração indicado para a borda inicial maior do que 76 mm

Espes-

100 380 20.6 200 13 29 29.2 3.0 1.5 0.00 1.58 0.41 0.00 5.09 5.09 0.00 0.00

150 200 19.3 230 13 36 35.6 5.0 1.5 0.00 1.58 0.41 0.00 6.51 6.51 0.00 0.00

125 300 15.7 215 13 35 35.3 5.0 1.5 0.00 1.58 0.41 0.00 6.51 6.51 0.00 0.00

15 178

PicNo NCode

93

94

Aço Inoxidável

Produção

95

96

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

MARCAÇÃO

Material Aço Inoxidável

Ampéres 70

Selector de Gás 6

ESAB Welding and Cutting Products

Gás de corte Árgon

Gás de início Árgon

Gás de proteção-1 Ar

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

25 10160 0.0 85 3 2 1.6 0.0 0.1 5.18 5.18 0.00 0.00 4.00 4.00 0.00 0.00

97

25 2540 0.0 85 3 2 1.6 0.0 0.1 5.18 5.18 0.00 0.00 4.00 4.00 0.00 0.00

Version 4.6 released on 07Feb14

mm

sura

Primeira marca da linha Amp: 14 Segunda marca da linha Amp: 14

Espes-

16 141

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

PRODUÇÃO

Material Aço Inoxidável

Ampéres 70

Selector de Gás 3

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte N2

Gás de proteção-1 N2

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

1 6980 1.0 140 4 4 2.0 0.0 0.1 0.00 0.00 1.72 3.45 9.91 9.91 0.00 0.00

2 6100 1.3 140 4 4 2.0 0.0 0.2 0.00 0.00 1.72 3.45 9.91 9.91 0.00 0.00

3 3300 1.3 146 4 4 2.8 0.0 0.4 0.00 0.00 1.72 3.45 9.91 9.91 0.00 0.00

4 2540 1.3 148 4 4 3.0 0.0 0.4 0.00 0.00 1.72 3.45 9.91 9.91 0.00 0.00

mm

sura

Espes-

98

5 1780 1.3 150 4 4 3.0 0.0 0.4 0.00 0.00 1.72 3.45 9.91 9.91 0.00 0.00

Version 4.6 released on 07Feb14

16 141

PicNo NCode

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

MARCAÇÃO

Material Aço Inoxidável

Ampéres 130

Selector de Gás 6

ESAB Welding and Cutting Products

Gás de corte Árgon

Gás de início Árgon

Gás de proteção-1 Ar

Gás de proteção-2 Nenhum

Primeira marca da linha Amp: 18

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

8 142

PicNo NCode

99

25 2540 0.0 80 4 4 4.1 0.0 0.1 3.59 3.59 0.00 0.00 4.00 4.00 0.00 0.00

Version 4.6 released on 07Feb14

mm

sura

Espes-

mch

Corte

Gás de

mch

Protecção SG-2

Início

mch

Corte

Gás de

mch

Protecção SG -1

Início

Gás de Plasma

Gás de Plasma

Atraso

Altura

bar

Corte

PG-2

bar

Início

bar

Corte

PG-1

bar

Início

seg

AHC

Atraso

na

de

Altura

de

seg

ração

Perfu-

mm

Corte

mm

ração

Perfu-

Fixador da proteção Proteção Fixador do bico Difusor Bico Eletrodo Difusor Porta-eletrodo

PRODUÇÃO

Material Aço Inoxidável

Ampéres 130

Selector de Gás 3

ESAB Welding and Cutting Products

Gás de início N2

Gás de corte N2

Gás de proteção-1 N2

Gás de proteção-2 Nenhum

mm

Inicial

Altura

do

Arco

Tensão

mm

Canal

Velo-

cidade

mm/m

6 2160 2.3 150 4 4 2.3 0.3 0.3 0.00 0.00 1.03 3.79 7. 36 7. 36 0.00 0.00

mm

sura

Espes-

8 1630 2.5 153 4 4 2.7 0.4 0.3 0.00 0.00 1.03 3.79 6.48 6.48 0.00 0.00

100

12 760 2.7 160 4 6 3.2 0.6 0.3 0.00 0.00 1.03 3.79 4.25 4.25 0.00 0.00

15 700 2.7 168 4 8 4.6 0.7 0.3 0.00 0.00 1.03 3.79 4.03 4.03 0.00 0.00

10 114 0 2.7 155 4 5 3.0 0.6 0.3 0.00 0.00 1.03 3.79 5.66 5.66 0.00 0.00

16 690 2.7 170 4 8 5.1 0.7 0.3 0.00 0.00 1.03 3.79 3.96 3.96 0.00 0.00

20 640 2.8 180 4 10 7. 6 0.9 0.3 0.00 0.00 1.03 3.79 3.96 3.96 0.00 0.00

Version 4.6 released on 07Feb14

8 142

PicNo NCode
