Tarkka plasmakaari
Plasmakaasurasia ja suojakaasurasia
Suojakaasurasia
Plasmakaasurasia
Käyttöohje (FI)
0558007535
VARMISTA, ETTÄ KÄYTTÄJÄ SAA NÄMÄ TIEDOT.
VOIT TILATA MYYJÄLTÄ LISÄÄ KOPIOITA.
VARO
OHJEET on tarkoitettu kokeneille käyttäjille. Jos et tunne täysin kaarihitsaus ja
leikkuulaitteiden turvallista käyttöä, lue kirjanen, jonka nimi on “Precautions and Safe
Practices for Arc Welding, Cutting, and Gouging,Form 52-529”. ÄLÄ anna kouluttamattomien
henkilöiden käyttää, asentaa tai huoltaa tätä tuotetta. ÄLÄ yritä asentaa tai käyttää tätä
tuotetta ennen kuin olet lukenut nämä ohjeet ja ymmärtänyt ne kokonaan. Jos et ymmärrä
näitä ohjeita kokonaan, pyydä tuotteen myyjältä lisätietoja. Lue varotoimet ennen
tuotteen asennusta tai käyttöä.
KÄYTTÄJÄN VASTUU
Tämä tuote toimii tässä käyttöohjeessa ja tuotteen merkinnöissä ja/tai käyttöohjeen lisäosissa olevien kuvausten
mukaisesti, kun tuote asennetaan, sitä huolletaan ja se korjataan annettujen ohjeiden mukaisesti. Tuote on
tarkistettava säännöllisesti. Jos tuote toimii väärin tai huonosti, tuotetta ei saa käyttää. Vaihda rikkinäiset,
puuttuvat, kuluneet tai saastuneet osat heti.Jos tuote vaatii korjausta tai osien vaihtoa, tilaa huolto tai korjaus
tuotteen valtuutetulta myyjältä puhelimitse tai kirjallisesti.Tätä tuotetta tai mitään sen osaa ei saa muuttaa ilman
valmistajan etukäteen antamaa kirjallista lupaa.
Tuotteen käyttäjä vastaa aina yksin toimintavioista, jotka aiheutuvat väärästä käytöstä, huollosta, väärästä
korjauksesta tai tuotteen muuttamisesta, jos sitä ei ole tehnyt valmistaja tai valmistajan valtuuttama
huoltoliike.
LUE JA YMMÄRRÄ OHJEET ENNEN ASENNUSTA JA KÄYTTÖÄ.
SUOJAA MUUT JA ITSESI!
186
SISÄLLYSLUETTELO
Osa / Nimi Sivu
1.0 Turvatoimet........................................................................................189
2.0 kuvaus .............................................................................................. 191
2.1 Järjestelmän esittely............................................................................ 191
2.2 m3-plasmajärjestelmän kaasurasia, suojakaasurasia ja PT-36...................................... 191
2.3 Järjestelmäkaasun vaatimukset ................................................................. 192
2.4 Plasmakaasurasian vesivaatimukset ............................................................. 192
2.5 Plasmakaasurasian sähkötekniset vaatimukset .................................................. 192
2.6 Suojakaasurasian sähkötekniset vaatimukset .................................................... 192
2.7 Järjestelmävarusteet ........................................................................... 192
2.8 Plasmakaasurasian mitat ....................................................................... 193
2.9 Suojakaasurasian mitat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 4
3.0 Asennus............................................................................................. 195
3.1 Plasmakaasurasian esittely...................................................................... 195
3.2 Plasmakaasurasian asennus (näkymä alhaalta)................................................... 195
3.3 Plasmakaasurasian kytkennät................................................................... 19 6
3.4 Plasmakaasurasian Nomex-eristeet .............................................................202
3.5 Plasmakaasurasian kaasuliitokset ............................................................... 203
3.6 Suojakaasurasian esittely .......................................................................205
3.7 Suojakaasurasian asennus (näkymä alhaalta) ....................................................205
3.8 Suojakaasurasian liitokset ......................................................................206
3.9 Osien suhteiden lohkokaavio ...................................................................208
4.0 käyttö................................................................................................215
4.1 Plasmakaasurasian käyttö........................................................................215
4.2 Plasmakaasurasian painemittarit.................................................................215
4.3 Plasmakaasurasian painekytkimet .............................................................. 216
4.4 Suojakaasurasian käyttö .........................................................................217
4.5 Suojakaasurasian ilmansäädin ilmaverhoa varten................................................ 218
4.6 Suojakaasurasian takaiskuventtiilit .............................................................. 219
187
SISÄLLYSLUETTELO
188
OSA 1 TURVATOIMET
1.0 Turvatoimet
ESABin hitsaus- ja plasmaleikkuuvälineiden käyttäjät vastaavat viime kädessä siitä, että tuotteen käyttäjät tai
tuotteen lähellä työskentelevät noudattavat turvatoimia. Turvatoimien on oltava tämäntyyppisten hitsaustai plasmaleikkuuvälineiden vaatimusten mukaisia. Seuraavat suositukset on otettava huomioon työpaikan
normaalien säännösten lisäksi.Kaiken työn saa tehdä vain koulutettu henkilöstö, joka tuntee hitsaus- tai
plasmaleikkuuvälineiden toiminnan.
Laitteiston väärä käyttötapa voi johtaa vaaratilanteisiin, jotka voivat puolestaan johtaa käyttäjän loukkaantumiseen
ja laitteiston vaurioitumiseen.
1. Hitsaus- tai plasmaleikkuuvälineen käyttäjän on tunnettava:
- laitteen toiminta
- hätäpysäytysten sijainti
- sen toiminta
- turvallisuusohjeet
- hitsaaminen ja/tai plasmaleikkaaminen.
2. Käyttäjän on varmistettava, että:
- laitteen lähellä ei ole valtuuttamattomia henkilöitä käynnistyshetkellä.
- kaikilla on suojat, kun kaari isketään.
3. Työpaikan on:
- sovittava tarkoitukseen
- oltava vedoton.
4. Henkilökohtaiset suojavarusteet:
- Käytä aina suositeltuja henkilökohtaisia suojavarusteita, kuten suojalaseja, tulenkestäviä
vaatteita ja turvakäsineitä.
- Älä käytä löysiä asusteita, kuten huiveja, koruja, sormuksia jne., jotka voivat juuttua kiinni tai
aiheuttaa palovammoja.
5. Yleiset varotoimenpiteet:
- Varmista, että paluukaapeli on kytketty oikein.
- Suurjännitelaitteita saa huoltaa vain asiantunteva sähkömies.
- Asianmukaisten sammutusvälineiden on oltava selkeästi merkittyjä ja helposti saatavilla.
- Laitteistoa ei saa voidella tai huoltaa käytön aikana.
189
OSA 1 TURVATOIMET
HITSAAMINEN JA PLASMALEIKKAAMINEN VOI OLLA VAARALLISTA
ITSELLESI JA MUILLE. NOUDATA TURVATOIMIA, KUN HITSAAT TAI LEIKKAAT.
VAROITUS
SÄHKÖISKU voi tappaa.
- Asenna ja maadoita hitsaus- tai plasmaleikkauslaite asianmukaisten standardien mukaan.
- Älä kosketa jännitteisiä sähköosia tai elektrodeja paljaalla iholla, märillä hansikkailla tai märillä vaatteilla.
- Eristä itsesi maadoituksesta ja työkappaleesta.
- Varmista, että työasentosi on turvallinen.
HÖYRYT JA KAASUT voivat olla vaarallisia terveydelle.
- Pidä pää poissa höyryistä.
- Poista höyryt ja kaasut hengitysalueelta ja työalueelta ilmanvaihdon tai kaaren imulaitteiston avulla.
KAAREN SÄTEET voivat vaurioittaa silmiä ja aiheuttaa palovammoja.
- Suojaa silmäsi ja kehosi. Käytä oikeaa hitsauksen/plasmaleikkuun suojusta ja suodatinlinssiä ja käytä suoja
vaatetusta.
- Suojaa sivulliset sopivilla suojuksilla tai verhoilla.
KYSY TYÖNANTAJAN TURVAOHJEITA, JOIDEN ON PERUSTUTTAVA
VAARATIETOIHIN.
PALOVAARA
- Kipinät (roiskeet) voivat aiheuttaa tulipalon. Varmistu siitä, ettei lähellä ole herkästi syttyviä materiaaleja.
MELU - Liiallinen melu voi vaurioittaa kuuloa.
- Suojaa korvat. Käytä korvatulppia tai muita kuulonsuojaimia.
- Varoita sivullisia vaarasta.
TOIMINTAVIKA - Pyydä asiantuntija-apua toimintavian tapauksessa.
LUE JA YMMÄRRÄ OHJEET ENNEN ASENNUSTA JA KÄYTTÖÄ.
SUOJAA MUUT JA ITSESI!
190
OSA 2 KUVAUS
2.0 kuvaus
2.1 Järjestelmän esittely
m3-plasmajärjestelmä on tehokas leikkuupaketti, joka on suunniteltu käytettäväksi vain ESAB CNC:n kanssa.
Tämä edistyksellinen tekniikka integroi kaasun ja veden ohjauksen koneen CNC-osaan.
Käyttämällä CNC-lähtöjen ohjaamaa elektronisten venttiilien järjestelmää tämä järjestelmä:
vähentää dramaattisesti plasmapolttimen ohjaamiseen tarvittavan plasmakaasulaitteiston määrää.•
pienentää tyhjennysaikaa/nostaa osien läpimenotehoa.•
helpottaa käyttöä, koska kaasun ja veden virtausta voidaan ohjata ESAB CNC:n prosessiparametrinäy•
töstä.
mahdollistaa ohjelmoidun/automatisoidun nesteen ja veden virtauksen säädön SDP-tiedostoilla •
(SchneidDatenPaket = leikkaustietopaketti, katso SDP-tiedostojen tarkat tiedot Vision-ohjauksen ja
ohjelmoinnin oppaista. SDP-tiedostojen luontiin tarvittavat tiedot on annettu polttimen ohjekirjassa).
SDP-tiedostoja voidaan kutsua myös TDF-tiedostoiksi (Technology Data Files).
mahdollistaa käytön PT-36-leikkuupolttimen kanssa.•
Plasmakaasurasia
Suojakaasurasia
2.2 m3-plasmajärjestelmän kaasurasia, suojakaasurasia ja PT-36
M3-leikkuujärjestelmän kokoamiseen vaaditaan monia eri osia. Katso osasta 3.9, Osien suhteiden lohkokaavio,
osat ja liitokset.
191
OSA 2 KUVAUS
2.3 Järjestelmäkaasun vaatimukset
Argon 125 PSI (8,6 bar) 0.25” NPT, puhtaus 99,995%, suodatettu 25 mikroniin
Typpi 125 PSI (8,6 bar) 0.25” NPT, puhtaus 99,99%, suodatettu 25 mikroniin
Oxygen 125 PSI (8,6 bar) 0.25” NPT, puhtaus 99,5%, suodatettu 25 mikroniin
H-35 (Argon/Vety) 75 PSI (5,2 bar), erikoiskaasu, puhtaus 99,995%, suodatettu 25 mikroniin
Metaani 75 PSI (5,2 bar) 0.25” NPT, puhtaus 93%, suodatettu 25 mikroniin
Paineilma
(Ilmaverho)
Paineilma
(Prosessi)
2.4 Plasmakaasurasian vesivaatimukset
Jäähdytysvesi.......................................................................................................................................................175 PSI (12,1 bar), 5,68 l/min
2.5 Plasmakaasurasian sähkötekniset vaatimukset
80 PSI (5,5 bar) 0.25” NPT, clean, dry, oil-free and ltered to 25 microns
80 PSI @ 1200cfh (5,5 bar @ 35 m3h) suodatettu 25 mikroniin
DIN-laatu ISO 8573-1
Öljynlaatu mg/m3 = 0,1 luokka 2
Partikkelin koko 0,1 um, luokka 1
Lämpötila +3 C, luokka 4
Syöttöjännite +24 VDC suhteellisille venttiileille, mfc
+15 VDC painekytkimelle
Jännitesignaalit 24 VAC:n tulo kaasusolenoidiventtiilin käynnistykseen
120 VAC:n tulo kaaren käynnistimeen
0-10 VDC:n tulo suhteellisiin
0-10 VDC massavirtausventtiilille
2.6 Suojakaasurasian sähkötekniset vaatimukset
Syöttöjännite +24 VDC 120/230-muuntajalle ja I/O-kortille
+24 VDC suhteellisille venttiileille ja mfc:eille
2.7 Järjestelmävarusteet
Jäähdytysletkun sovitinsarja ....................................................................................... 0558006698
Adapterin jäähdytin EPP-200 .......................................................................................0558 00 6162
192
OSA 2 KUVAUS

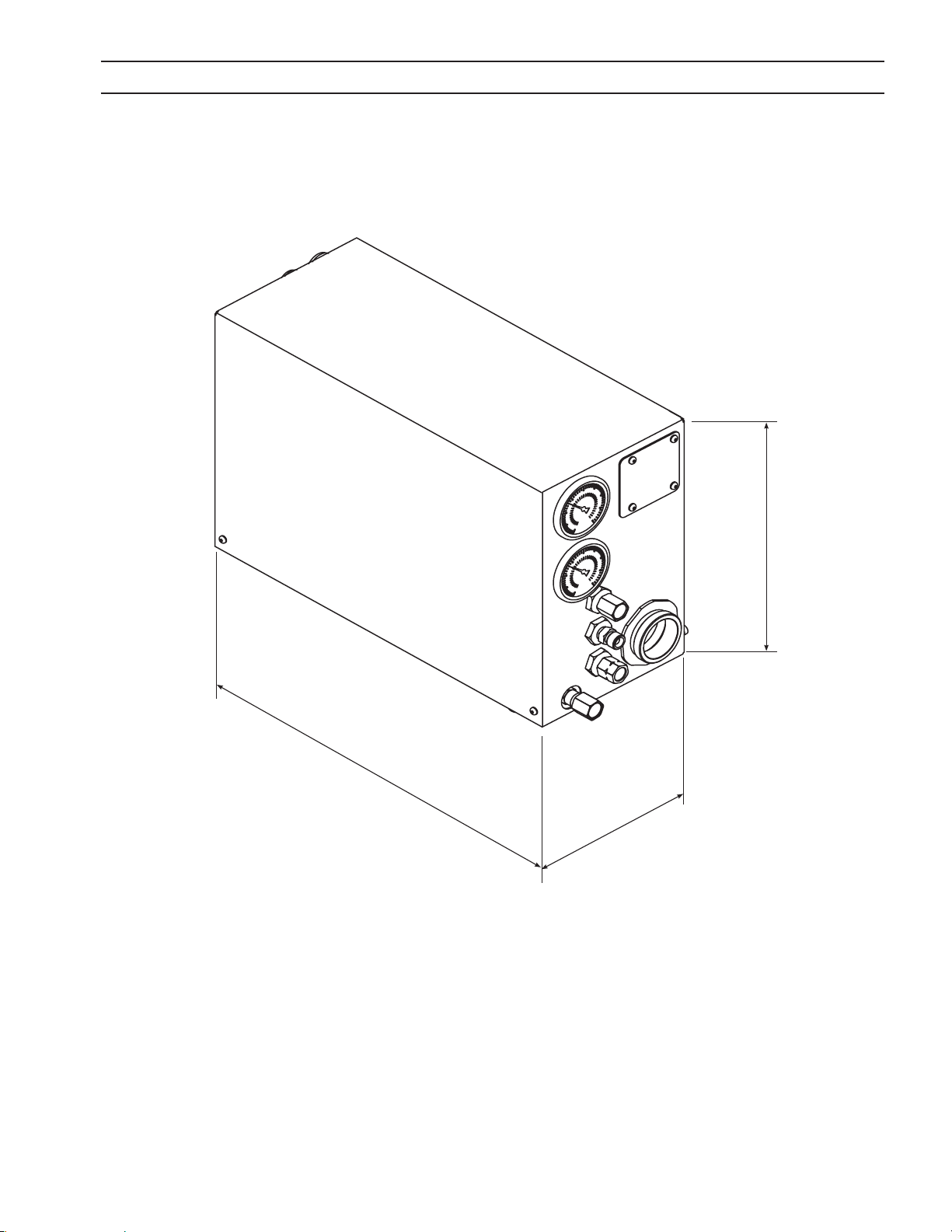

2.8 Plasmakaasurasian mitat
11, 2 8 ”
286,5 mm
17, 13 ”
435,1 mm
7, 2 5 ”
184,2 mm
193
OSA 2 KUVAUS
2.9 Suojakaasurasian mitat
12 .0 0 ”
304.8 mm
8.00”
203.2 mm
20.00”
508.0 mm
194
OSA 3 ASENNUS
2,00”
50,8 mm
3.0 Asennus
SÄHKÖISKU VOI TAPPAA!
VAROITUS
3.1 Plasmakaasurasian esittely
m3-plasmajärjestelmän plasmakaasurasia kytketään ESAB Vision -koneohjaimiin ja EPP-sarjan plasmavirtalähteisiin.
Liitäntäpiirikorttiin tulee jännitesignaalit koneen CNC:stä. Signaaleilla ohjataan elektronisia venttiileitä. Tuloksena
on plasmapolttimeen syötettävän kaasun tai suojakaasun CNC-hallinta. Analoginen signaali lähetetään takaisin
CNC:hen, joten tuloksena on ohjaussilmukka.
3.2 Plasmakaasurasian asennus (näkymä alhaalta)
ENNEN LAITTEISTON HUOLTOA TAI KOKOAMISTA ON VARMISTETTAVA,
ETTÄ VIRTALÄHDE EPP ON POIS PÄÄLTÄ JA KYTKETTY IRTI.
Jos rasian asennus vaaditaan:
Rasiassa on neljä (1,10”) 28 mm:n kierteellä varustettua asennusreikää, jotka on sijoitettu ulospäin
pituussuuntaisesta keskuksesta. Huomaa reikien sijoitustavan suhde mittareihin ja kaapelikiinnikkeeseen.
0,75”
19,1 mm
4,50”
114,3 mm
takana
edessä
4,13”
104,9 mm
11, 0 0 ”
279,4 mm
2,00”
50,8 mm
195
OSA 3 ASENNUS
3.3 Plasmakaasurasian kytkennät
1. Pääsy rasian sisään: Irrota tai avaa ruuvit. Nosta rasian
kansi pois niin, että sisäosat tulevat näkyviin.
2. Pura vedonpoistin/kiinnikelohko. (Kun vedonpoistin on
purettu, kaapelit ja letkut voidaan asentaa irrottamatta
tulppia ja kiinnikkeitä.)
A. Poista kaksi ruuvia, jotka pitävät lohkon yhdessä.
B. Asenna kaapelit ja tee liitännät rasian sisällä.
C. Asenna lohko takaisin.
Vedonpoistin / Kiinnikelohko
Huomautus:
Johtimet voidaan asentaa mihin tahansa
kolmesta reiästä. Alla olevassa kuvassa käytetään
vain yhtä kaapelia.
Pilottikaarikaapeli
Virtalähdekaapeli
196
OSA 3 ASENNUS
3.3.1 Plasmakaasurasian käynnistysrasian liitokset
Kaaren aloitusrasia
TB1 – Pilottikaarikaapeli plasmavirtalähteestä.
TB4 – Kytketty kokoojakiskoon (oikea alakulma).
TB2 – Pilottikaaren poltinkaapeli poltinjohdoista.
Musta johto - 120 vdc tulo
TB1 TB4 TB2 Musta johto
Pilottikaarikaapeli
Kokoojakisko
Näkymä kaaren käynnistysrasian alta
197
OSA 3 ASENNUS
3.3.2 Plasmakaasurasian polttimen kytkennät
Kun haluat kytkeä polttimen, toimi seuraavasti: Kytkentä edellyttää leikkuu- ja aloituskaasuletkujen,
suojakaasuletkun, jäähdytysletkun, ilmaverholetkun, pilottikaarikaapelin (TB2) ja polttimen kärjen / sähköisen
soft touch -johtimen kytkennän piirilevun liittimeen X4.
1 - Naarastyypin vanhanmallinen ilma-vesimutteri
Poltinnipun letkuliitännät
2
5
4
3
suojakaasun kytkentää varten
2 - B-IG-sovitteet plasman käynnistyskaasua ja
plasmaleikkauskaasua varten. Kumpikin letku voidaan
kytkeä kumpaan tahansa sijaintiin.
3 - Jäähdytysvesiliitännät.
4 - pilottikaarikaapeli - kytketään TB2:een kaaren
käynnistysrasian alle.
5 - Polttimen kärki / sähköinen soft touch -johdin -
kytketään piirilevyn liittimeen X4.
6 - ilmaverholetku - polttimen kärjen ilmaverhoon
7 - Maadoitusjohdot (keltainen/vihreä) - kytketään kotelon
sisällä olevaan maadoitusliitäntään, joka sijaitsee polttimen liitännän alapuolella.
7
1
2
1
6
5
3
198
OSA 3 ASENNUS
3.3.3 Plasmakaasurasian jäähdytysveden kytkennät
Jäähdytysainekytkennät virtalähteeseen ja siitä ulospäin
Kytkennät merkitään tehtaalla, kun ne pakataan yhdessä
polttimen ja virtalähteen kanssa. Lisämerkintöjä on saatavissa,
H2O ULOS
jos merkinnät on tehtävä uudelleen. Oikeat kytkennät voidaan
tunnistaa seuraamalla plasmakaasurasioiden sisäviivoja.
Virtauskytkin sijaisee -linjassa
Plasmakaasurasian
näkymä takaa
H2O SISÄÄN
Jäähdytysainekytkennät polttimeen ja siitä ulospäin
Huomaa sovitteiden nuolet, jotka osoittavat jäähdytysaineen
virtauksen suunnan.
Jäähdytysaineen lähdössä on oikeanpuoliset kierteet.
Jäähdytysaineen tulossa on vasemmanpuoliset kierteet.
Huomautus:
Jäähdytysaineletkut kytketään kuvan osoittamalla tavalla vesi-
jäähdyttimestä plasmakaasurasiaan.
Plasmakaasurasian
näkymä takaa
Vesijäähdytin
199
OSA 3 ASENNUS
3.3.4 Virtalähteen kytkentä plasmakaasurasiaan
1. Kuori 4/0 (95 mm2) eriste, noin 38 mm.
2. Työnnä 4/0 (95 mm2) kaapelia kokoojakiskon reikään,
kunnes kuparia tulee ulos kokoojakiskon reunaan.
3. Kiristä lukitusruuvi(t), joka/jotka ovat kaapelissa.
Huomautus:
Nämä kaapelit sopivat kokoojakiskoon.
(1) 4/0 (95 mm2) - 400 A
(2) 4/0 (95 mm2) - 800 A
(3) 4/0 (95 mm2) - 1000 A
Pilottikaarikaapeli
Kokoojakisko
Virtalähdekaapeli
Virtalähteen kaapelin kytkentä kiskoon helpottuu, kun eriste
HUOMAUTUS
kuoritaan huolellisesti. Älä levitä tai taivuta kuparijohtimia
ulospäin.
3.3.5 Plasmakaasurasian piirikorttikytkennät
X1-10 - +24 vdc tulo
X1-9 - Anturin tulo
X1-2 - Yleinen/rungon maadoitus
X4 - Polttimen kärki / sähköinen soft touch
-johdin
PE - Kotelon maadoitus
200
Huomautus:
Tarkempia tietoja on seuraavan sivun
piirikorttikaaviossa.
OSA 3 ASENNUS
25.07.2005 12:51:42 C:\Programme\EAGLE_V4-11\projects\2256510\2256510.sch (Sheet: 1/1)
Piirikortin kaavio
201
OSA 3 ASENNUS
3.4 Plasmakaasurasian Nomex-eristeet
Nomex-eriste
1. Pääsy rasian sisään: Irrota tai avaa ruuvit.
Nosta rasian kansi pois niin, että sisäosat
tulevat näkyviin.
2. Sijoita Nomex-eriste niin, että voit estää
kaarien muodostumisen kokoojakiskon ja
kaaren käynnistysrasian liittimien.
3. Asenna m3-plasmajärjestelmän kaasurasian
kotelo takaisin.
202
OSA 3 ASENNUS
3.5 Plasmakaasurasian kaasuliitokset
Kaasuliitännät tehdään rasian ulkopuolelle. Kaasuletkut kytketään plasmakaasurasian taakse syöttölähteistä.
Kaasuletkut kytketään plasmakaasurasian etuosaan polttimesta
HUOMAUTUS
Suodattamaton kaasu tukkii suhteelliset venttiilit
Likapartikkelit tukkivat suhteellisten venttiilien pienet aukot.
Kaikissa kaasutarvikkeissa on oltava asennettuna 25 mikronin
suodatin tulon ja kaasunsäätöpaneelin väliin. ESAB-suodattimen
osanumero 56998133 (vaihtosuodattimen osanumero 0560988406).
Suhteellisissa venttiileissä ei ole huollettavissa olevia osia. Vaihda
venttiilikokoonpanon tilalle vain tehdasosia.
Plasmakaasurasian liitännät takana
Plasmakaasurasian liitännät edessä
203
OSA 3 ASENNUS
Kaasuletkun epäpuhtaudet vaurioittavat suhteellisia venttiilejä.
Poistokaasuletkut.
HUOMAUTUS
1
2
5
6
Tyhjennä kaikki letkut huolellisesti ennen kuin kytket
kaasunsyöttöletkut m3-plasmajärjestelmän plasmakaasurasiaan.
Letkun valmistusprosessin jättämät jäänteet voivat tukkia/
vaurioittaa m3-plasmajärjestelmän plasmakaasurasian suhteellisia
venttiilejä.
1. Tyhjennä kaasu- ja ilmaletkut kokonaan ennen kuin
kytket 25 mikronin kaasusuodattimet.
2. Kytke happi-, H-35-, typpi- ja ilmaletkut
kaasusuodattimiin.
3. Tyhjennä kaasu-/ilmaletkut, jotkat ovat
suojakaasurasian ja m3-plasmajärjestelmän
kaasurasian välissä.
4. Kytke kaasu-/ilmaletkut plasmakaasurasian taakse.
4
7
20
3
8
10
12
11
9
13
19
15
1 PG1
2 PG2
3 Ilmaverho
4 PG2 Ulos
5 PG1 Ulos
6 Suoja
7 Poltin
8 14 nasta B3-nostimeen
9 8 nasta suojarasiaan
10 10 nasta B3-nostimeen
11 H-35
12 Aloituskaasun valinta (O2 N2 AIR)
13 Argon
14 H2O IN
15 Suoja
16 Ilmaverho
17 Leikkauskaasun valinta (O2 N2 AIR)
18 H2O Ulos
19 LED-jännitemittari
20 Polttimen kaapelin/johtojen maadoitusliitäntä
14
18
16
17
204
OSA 3 ASENNUS
0,75”
19,1 mm
SÄHKÖISKU VOI TAPPAA!
VAROITUS
3.6 Suojakaasurasian esittely
m3-plasmajärjestelmän suojakaasurasia kytketään ESAB Vision -koneohjaimiin ja EPP-sarjan plasmavirtalähteisiin.
Liitäntäpiirikorttiin tulee jännitesignaalit koneen CNC:stä. Signaaleilla ohjataan suhteellisia venttiilejä ja
solenoidiventtiilejä. Tuloksena on plasmapolttimeen syötettävän kaasun tai suojakaasun CNC-hallinta.
Analoginen signaali lähetetään takaisin CNC:hen, joten tuloksena on ohjaussilmukka.
3.7 Suojakaasurasian asennus (näkymä alhaalta)
Jos rasian asennus vaaditaan:
ENNEN LAITTEISTON HUOLTOA TAI KOKOAMISTA ON VARMISTETTAVA,
ETTÄ VIRTALÄHDE EPP ON POIS PÄÄLTÄ JA KYTKETTY IRTI.
Rasiassa on neljä (1,10”) 28 mm:n kierteellä varustettua asennusreikää, jotka on sijoitettu ulospäin
pituussuuntaisesta keskuksesta. Huomaa reikien sijoitustavan suhde mittareihin ja kaapelikiinnikkeeseen.
0,75”
19,1 mm
6,50”
165,1 mm
edessä
2,50”
63,5 mm
1,50”
38,1 mm
takana
16, 00”
406,4 mm
205
OSA 3 ASENNUS
3.8 Suojakaasurasian liitokset
Kaikki liitännät tehdään rasian ulkopuolelle. Katso alla olevat kaaviot ja taulukko.
Kaasuletkun epäpuhtaudet vaurioittavat sisäosia.
Poistokaasuletkut.
HUOMAUTUS
Tyhjennä kaikki letkut huolellisesti ennen kuin kytket
kaasunsyöttöletkut m3-plasmajärjestelmän suojakaasurasiaan.
Letkun valmistusprosessin jättämät jäänteet voivat tukkia/
vaurioittaa m3-plasmajärjestelmän suojakaasurasian venttiilejä.
3.8.1 Suojakaasurasian liitokset edessä
13
4
5
6
2
3
10
7
12
1 Virtakaapeli
2 Maattokytkentä
3 Kokoojakiskon kytkentä, tiedonsiirto
4 CNC-lähtö virtalähteeseen
5 Plasmakaasurasiaan
6 Varalla
1
11
7 Ilmaverhoon
8 Plasmakaasuun 2
9 Plasmakaasuun 1
10 Vara
11 Virtakaapeliliitin
12 X100 Naarasliitin
13 Kiinnike
8
9
4
5
6
Näkymä sisäpuolelta, näyttää kohtien
4, 5 ja 6 kytkennät
206
OSA 3 ASENNUS
3.8.2 Suojakaasurasian liitokset takana
1
7
2
1 Suojakaasun lähtö
2 Ilmaverhon tulo
3 Hapen tuloliitäntä
4 N2-tulo
5 Ilman tulo
6 Takaiskuventtiilit (tyypilliset)
7 CH4-tulo
3
4
5
6
m3-kaasusovitesarja (0558005229, m3-järjestelmän mukana) Koostuu seuraavista:
Osanumero Kuvaus Määrä
36Z40 MUTTERILETKU B-A/W .63-18F RH 2
136Z08 MUTTERILETKU B-I/G .63-18M RH 1
3380 MUTTERILETKU B-OXY .56-18F RH 1
3381 MUTTERILETKU B/ACET .56-18F LH 2
136Z07 MUTTERILETKU A-I/G .38-24M RH 1
2064114 NPL PUSH A/A-W 3/16 ID LETKU 1
03Z74 NPL PUSH B/KOKO 3/8 LETKU 5
3479 95 NPL PUSH B/A-W 3/8 ID LETKU 1
0558006336 m3-PLASMASUODATINKOKOONPANO 1
20373 LEIMAHDUSPIDÄTIN 1
207
OSA 3 ASENNUS
3.9 Osien suhteiden lohkokaavio
3
5
4
Ilma
(puhdas,
kuiva ja
öljytön
paineilma
ilmaver-
holle)
N
2
-laatu ISO
Ilma
(plasma-
suoja,
DIN
Quality
85 73 -1)
CH
4
O
2
Argon
H-35
3-vaiheinen
maadoituksella
2
3a
1
CNC
Power Cable
kaapeli
Pilottikaari-
13
PS-WC-ohjauskaapelit
Kaapeli 4,
Kaapeli 4c
kierrepari
25 mikronin suodattimet
Huomautus:
Ilmaverhoa tai kuplavaimenninta
voidaan käyttää tässä kohdassa. Katso
ehdot polttimen oppaasta.
9
10
14
Virtakaapeli
Pilottikaarikaapeli
11
7
8
6
16
12
LED-jännitemittari
15a = 10 nasta
15b = 14 nasta
Poltinjohto
Enkooderi /
jännitekorkeuden ohjaus
17
Työkappale
Maadoitus
Työ taso
208
OSA 3 ASENNUS
NIMIKKEEN
NUMERO
1 05 5800 4315 EPP-200, 200,230,380,415,460,575V
OSANUMERO KUVAUS
0558006470 EPP-400 400V, 50/60Hz CE
0558006471 EPP-400 460V, 60Hz
0558006472 EPP-400 575V, 60Hz
0558006473 EPP-600 400V, 50/60Hz CE
05 5800 6474 EPP-600 460V, 60Hz
0558006475 EPP-600 575V, 60Hz
0558007800 EPP-201, 380/400V, 50/60Hz, CCC/CE
0558007801 EPP-201, 460V, 60Hz
0558007802 EPP-201, 575V, 60Hz
0558007831 EPP-360, 380/400V, 50/60Hz, CCC/CE
0558006832 EPP-360, 460V, 60Hz
0558006833 EPP-360, 575V, 60Hz
0558007730 EPP-401/450, 380/400V, 50/60Hz CE
0558007731 EPP-450, 460V, 60Hz
0558007732 EPP-450, 575V, 60Hz
0558007733 EPP-601, 380/400V, 50/60Hz, CCC/CE
0558007734 EPP-601, 460V, 60Hz
0558007735 EPP-601, 575V, 60Hz
2 0558006086 Liitinrasia, PS & WC
3 0558004837 Kaapeliohjaus, WC, 5 m (16’)
0558004838 Kaapeliohjaus, WC, 10 m (33’)
0558004839 Kaapeliohjaus, WC, 20 m (66’)
3a 0558004849 Kaapeliohjaus, PS & WC, 5 m (16’)
0558004850 Kaapeliohjaus, PS & WC, 10 m (33’)
05580 04851 Kaapeliohjaus, PS & WC, 20 m (66’)
0558004852 Kaapeliohjaus, PS & WC, 40 m (131’)
0558004853 Kaapeliohjaus, PS & WC, 50 m (164’)
0558004854 Kaapeliohjaus, PS & WC, 60 m (196’)
0558005237 Kaapeliohjaus, PS & WC, 15 m (49’)
0558005238 Kaapeliohjaus, PS & WC, 30 m (98’)
4 0558005246 Jäähdytysaineletku, 5 m (16’)
0558005563 Jäähdytysaineletku, 10 m (33’)
0558005564 Jäähdytysaineletku, 15 m (49’)
0558005565 Jäähdytysaineletku, 20 m (66’)
0558005247 Jäähdytysaineletku, 30 m (98’)
0558005248 Jäähdytysaineletku, 40 m (131’)
0558005567 Jäähdytysaineletku, 50 m (164’)
0558005249 Jäähdytysaineletku, 60 m (196’)
209
OSA 3 ASENNUS
NIMIKKEEN
NUMERO
5 0558004400 Jäähdytysaineen kierrätin PCC-10
6 0558006089 Letku, plasmakaasu #1, 1,5 m (5’)
OSANUMERO KUVAUS
05 5800 7515 Jäähdytysaineen kierrätin PCC-11
0558006090 Letku, plasmakaasu #1, 5 m (16’)
0558006091 Letku, plasmakaasu #1, 6 m (19’)
0558006092 Letku, plasmakaasu #1, 7 m (23’)
0558006093 Letku, plasmakaasu #1, 8 m (26’)
0558006094 Letku, plasmakaasu #1, 9 m (30’)
0558006095 Letku, plasmakaasu #1, 10 m (33’)
0558006096 Letku, plasmakaasu #1, 11 m (36’)
0558006097 Letku, plasmakaasu #1, 12 m (39’)
0558006098 Letku, plasmakaasu #1, 13 m (43’)
0558006099 Letku, plasmakaasu #1, 14 m (46’)
0558006100 Letku, plasmakaasu #1, 15 m (49’)
0558 006101 Letku, plasmakaasu #1, 16 m (52’)
0558 006102 Letku, plasmakaasu #1, 17 m (56’)
0558 006103 Letku, plasmakaasu #1, 18 m (59’)
0558 006104 Letku, plasmakaasu #1, 19 m (62’)
0558006105 Letku, plasmakaasu #1, 20 m (66’)
7 0558006106 Letku, plasmakaasu #2, 1,5 m (5’)
0558 006107 Letku, plasmakaasu #2, 5 m (16’)
0558006108 Letku, plasmakaasu #2, 6 m (19’)
0558 006109 Letku, plasmakaasu #2, 7 m (23’)
0 55 8 0 0 6 110 Letku, plasmakaasu #2, 8 m (26’)
0 55 8 0 0 6 111 Letku, plasmakaasu #2, 9 m (30’)
0 55 8 0 0 6 112 Letku, plasmakaasu #2, 10 m (33’)
0 55 8 0 0 6 113 Letku, plasmakaasu #2, 11 m (36’)
0 55 8 0 0 6 114 Letku, plasmakaasu #2, 12 m (39’)
0 55 8 0 0 6 115 Letku, plasmakaasu #2, 13 m (43’)
0 55 8 0 0 6 116 Letku, plasmakaasu #2, 14 m (46’)
0 55 8 0 0 6 117 Letku, plasmakaasu #2, 15 m (49’)
0 55 8 0 0 6 118 Letku, plasmakaasu #2, 16 m (52’)
0 55 8 0 0 6 119 Letku, plasmakaasu #2, 17 m (56’)
05 58 00 612 0 Letku, plasmakaasu #2, 18 m (59’)
05 58 00 6121 Letku, plasmakaasu #2, 19 m (62’)
05 58 00 612 2 Letku, plasmakaasu #2, 20 m (66’)
210
OSA 3 ASENNUS
NIMIKKEEN
NUMERO
8 0558006200 Letku, suojakaasu, 1,5 m (5’)
OSANUMERO KUVAUS
0558006201 Letku, suojakaasu, 5 m (16’)
0558006202 Letku, suojakaasu, 6m (19’)
0558006203 Letku, suojakaasu, 7 m (23’)
0558006204 Letku, suojakaasu, 8 m (26’)
0558006205 Letku, suojakaasu, 9 m (30’)
0558006206 Letku, suojakaasu, 10 m (33’)
0558006207 Letku, suojakaasu, 11 m (36’)
0558006208 Letku, suojakaasu, 12 m (39’)
0558006209 Letku, suojakaasu, 13 m (43’)
05580 06210 Letku, suojakaasu, 14 m (46’)
0 55 8 0 0 6 211 Letku, suojakaasu, 15 m (49’)
05 58 00 62 12 Letku, suojakaasu, 16 m (52’)
05 58 00 6213 Letku, suojakaasu, 17 m (56’)
0558 006214 Letku, suojakaasu, 18 m (59’)
05 5800 6215 Letku, suojakaasu, 19 m (62’)
055 800 6216 Letku, suojakaasu, 20 m (66’)
9 05 58 0 06 217 Letku, Ilmaverho, 1,5 m (5’)
055 8006218 Letku, Ilmaverho, 5 m (16’)
0558 00 6219 Letku, Ilmaverho, 6 m (19’)
0558006865 Letku, Ilmaverho, 6.1m (20’)
0558006220 Letku, Ilmaverho, 7 m (23’)
05580 06221 Letku, Ilmaverho, 8 m (26’)
0558006222 Letku, Ilmaverho, 9 m (30’)
0558006223 Letku, Ilmaverho, 10 m (33’)
0558006224 Letku, Ilmaverho, 11 m (36’)
0558006225 Letku, Ilmaverho, 12 m (39’)
0558006226 Letku, Ilmaverho, 13 m (43’)
0558006227 Letku, Ilmaverho, 14 m (46’)
0558006228 Letku, Ilmaverho, 15 m (49’)
0558006229 Letku, Ilmaverho, 16 m (52’)
0558006230 Letku, Ilmaverho, 17 m (56’)
055800 6231 Letku, Ilmaverho, 18 m (59’)
0558006232 Letku, Ilmaverho, 19 m (62’)
0558006233 Letku, Ilmaverho, 20 m (66’)
211
OSA 3 ASENNUS
NIMIKKEEN NUMERO
10 0558 00 48 41 Ilmaverhon letku 1,4 m (4,5’)
11 056 09 42 312 Suojakaasurasia
12 0560 9414 91 Plasmakaasurasia
13 2239606 Virran liitosrasia
14 374 40 Ilmaverhon kokoonpano
15a 05 609 40129 Kaapeli, PGC-B3, 10p, 1,4 m (4,5’) - 2 Liitintä
OSANUMERO KUVAUS
0558004842 Ilmaverhon letku 1,8 m (6’)
0558004843 Ilmaverhon letku 3,6 m (12’)
0558004844 Ilmaverhon letku 4,6 m (15’)
0558004845 Ilmaverhon letku 5,2 m (17’)
0558004846 Ilmaverhon letku 7,6 m (25’)
37439 Kuplavaimennin
0 56 09 4170 0 Kaapeli, PGC-B3, 10p, 1,8 m (6’) - 2 Liitintä
05 60 94 0135 Kaapeli, PGC-B3, 10p, 3,6 m (12’) - 2 Liitintä
0 56 09 4170 1 Kaapeli, PGC-B3, 10p, 4,6 m (15’) - 2 Liitintä
0560940138 Kaapeli, PGC-B3, 10p, 5,2 m (17’) - 2 Liitintä
05 60 94 0141 Kaapeli, PGC-B3, 10p, 7,6 m (25’) - 2 Liitintä
05 6094 0142 Kaapeli, PGC-B3, 10p, 10,7 m (35’) - 2 Liitintä
05 60 9414 82 Kaapeli, PGC-B3, 10p, 7,6 m (25’) - 1 liitin
05 60 9414 83 Kaapeli, PGC-B3, 10p, 10,7 m (35’) - 1 liitin
05 60 9414 84 Kaapeli, PGC-B3, 10p, 13,7 m (45’) - 1 liitin
05 60 9414 85 Kaapeli, PGC-B3, 10p, 16,8 m (55’) - 1 liitin
212
OSA 3 ASENNUS
NIMIKKEEN
NUMERO
15b 05 6094 0144 Kaapeli, PGC-B3, 14p, 1,4 m (4,5’) - 2 Liitintä
16 0560939938 Kaapeli, GS-PGC, 8p, 1,8 m (6’)
OSANUMERO KUVAUS
0 56 09 4170 2 Kaapeli, PGC-B3, 14p, 1,8 m (6’) - 2 Liitintä
05 6094 0147 Kaapeli, PGC-B3, 14p, 3,6 m (12’) - 2 Liitintä
0 56 09 4170 3 Kaapeli, PGC-B3, 14p, 4,6 m (15’) - 2 Liitintä
05 6094 0148 Kaapeli, PGC-B3, 14p, 5,2 m (17’) - 2 Liitintä
05 6094 0149 Kaapeli, PGC-B3, 14p, 7,6 m (25’) - 2 Liitintä
05 60 94 0152 Kaapeli, PGC-B3, 14p, 10,7 m (35’) - 2 Liitintä
05 60 9414 87 Kaapeli, PGC-B3, 14p, 7,6 m (25’) - 1 liitin
05 60 9414 88 Kaapeli, PGC-B3, 14p, 10,7 m (35’) - 1 liitin
05 60 9414 89 Kaapeli, PGC-B3, 14p, 13,7 m (45’) - 1 liitin
05 60 941490 Kaapeli, PGC-B3, 14p, 16,8m (55’) - 1 liitin
0560939939 Kaapeli, GS-PGC, 8p, 7,6 m (25’)
0560939940 Kaapeli, GS-PGC, 8p, 10,7 m (35’)
05 60 939 941 Kaapeli, GS-PGC, 8p, 13,7 m (45’)
0560939942 Kaapeli, GS-PGC, 8p, 16,8 m (55’)
17 0558006745 Plasmapoltin PT-36, 1,4 m (4.5’)
0558006746 Plasmapoltin PT-36, 1,8 m (6’)
0558006747 Plasmapoltin PT-36, 3,6 m (12’)
0558006748 Plasmapoltin PT-36, 4.3m (14’)
0558006749 Plasmapoltin PT-36, 4,6 m (15’)
0558006750 Plasmapoltin PT-36, 5,2 m (17’)
0558006779 Plasmapoltin PT-36, 6.1m (20’)
0558006751 Plasmapoltin PT-36, 7,6 m (25’)
213
OSA 3 ASENNUS
214
OSA 4 KÄYTTÖ
4.0 käyttö
4.1 Plasmakaasurasian käyttö
M3-plasmajärjestelmän merkittävin etu on se, että plasmakaasurasian toimintaparametreja ohjataan koneen
CNC:llä. M3-plasmajärjestelmän plasmakaasurasiaan ei liity vaadittuja toimenpiteitä. Hallinta tehdään joko
Vision-leikkausparametrinäytön manuaalisilla tuloilla tai käyttämällä ESAB-järjestelmän prosessiparametritied
ostoja.
Huomautus:
Prosessiparametritiedostot (lyhenteenä SDP tai TDF) ovat tiedostoja, jotka tallennetaan koneen
ohjausmuistiin. Nämä tiedostot sisältävät kaikki tarvittavat tiedot leikkauspaksuudesta ja materiaalin
tyypistä. Tiedosto on materiaali-, paksuus-, poltinmalli-, kaasu- ja materiaalityyppikohtainen. ESAB CNC:
n osien ohjelmoinnin käyttöohjeessa on lisätietoja parametritiedostojen luomisesta ja käytöstä.
Julkaisussa CUT DATA MANUAL, osanumero 0558006263
HUOMAUTUS
on leikkuuparametriasetukset, joita voidaan käyttää m3plasmajärjestelmän plasmakaasurasian kanssa.
4.2 Plasmakaasurasian painemittarit
Painemittarit näyttävät polttimen todellisen paineen. Ne antavat käyttäjälle visuaalista palautetta ja niistä voi
olla hyötyä etsittäessä polttimeen liittyviä ongelmia.
Huomautus:
Aloituskaasu
(P G1)
Leikkuukaasu
(PG2)
PG1:stä & PG2:sta käytetään useimmiten
nimityksiä aloitus- ja leikkuukaasu. Jotkin
leikkuuolosuhteet edellyttävät vain PG1-
olosuhteita.
215
OSA 4 KÄYTTÖ
4.3 Plasmakaasurasian painekytkimet
Painekytkimillä valvotaan linjapainetta ja ne tarjoavat tulot CNC:hen. Jos paine laskee alle 50 psi:n, CNC voi
sammuttaa prosessin. Kytkimet ovat linjassa solenoidiventtiilin ja suhteellisen venttiilin välissä suojakaasulle 1
ja 2 sekä aloitus- ja leikkuukaasulle.
Plasmakaasurasia
Kaasunpainekytkin
216
OSA 4 KÄYTTÖ
4.4 Suojakaasurasian käyttö
M3-plasmajärjestelmän merkittävin etu on se, että suojakaasurasian toimintaparametreja ohjataan koneen
CNC:llä. M3-plasmajärjestelmän suojakaasurasiaan ei liity vaadittuja toimenpiteitä. Hallinta tehdään joko Visionleikkausparametrinäytön manuaalisilla tuloilla tai käyttämällä ESAB-järjestelmän prosessiparametritiedostoja.
Huomautus:
Prosessiparametritiedostot (lyhenteenä SDP tai TDF) ovat tiedostoja, jotka tallennetaan koneen
ohjausmuistiin. Nämä tiedostot sisältävät kaikki tarvittavat tiedot leikkauspaksuudesta ja materiaalin
tyypistä. iedosto on materiaali-, paksuus-, poltinmalli-, kaasu- ja materiaalityyppikohtainen. Tiedostojen
luomiseen tarvittavat tiedot on annettu polttimen ohjeessa. ESAB CNC:n osien ohjelmoinnin
käyttöohjeessa on lisätietoja parametritiedostojen luomisesta ja käytöstä.
Julkaisussa CUT DATA MANUAL, osanumero 0558006263
HUOMAUTUS
on leikkuuparametriasetukset, joita voidaan käyttää m3plasmajärjestelmän suojakaasurasian kanssa.
217
OSA 4 KÄYTTÖ
4.5 Suojakaasurasian ilmansäädin ilmaverhoa varten
Ilmasäädin näyttää polttimen saaman todellisen
ilmanpaineen. Se antaa käyttäjälle visuaalista palautetta
ja niistä voi olla hyötyä etsittäessä polttimeen liittyviä
ongelmia.
Pääsy ilmasäätimeen:
1. Avaa kansi. Säätimen ei pitäisi tarvita säätöä. Säätimen
paineeksi on asetettu tehtaalla 40 psi virtauksen ollessa
päällä.
218
OSA 4 KÄYTTÖ
4.6 Suojakaasurasian takaiskuventtiilit
Takaiskuventtiilit estävät takaisinvirtauksen kaasuvalintojen välillä. Takaiskuventtiilien ajoittainen tyhjentäminen
on tarpeen kaasulinjojen tyhjentämiseksi. Tyhjennä linjat ruuvaamalla irti takaiskuventtiilien korkit niin, että
kaasunpaine pääsee ulos.
219
Takaiskuventtiilit
(9 tyypillinen)
OSA 4 KÄYTTÖ
220
Loading...
