NL

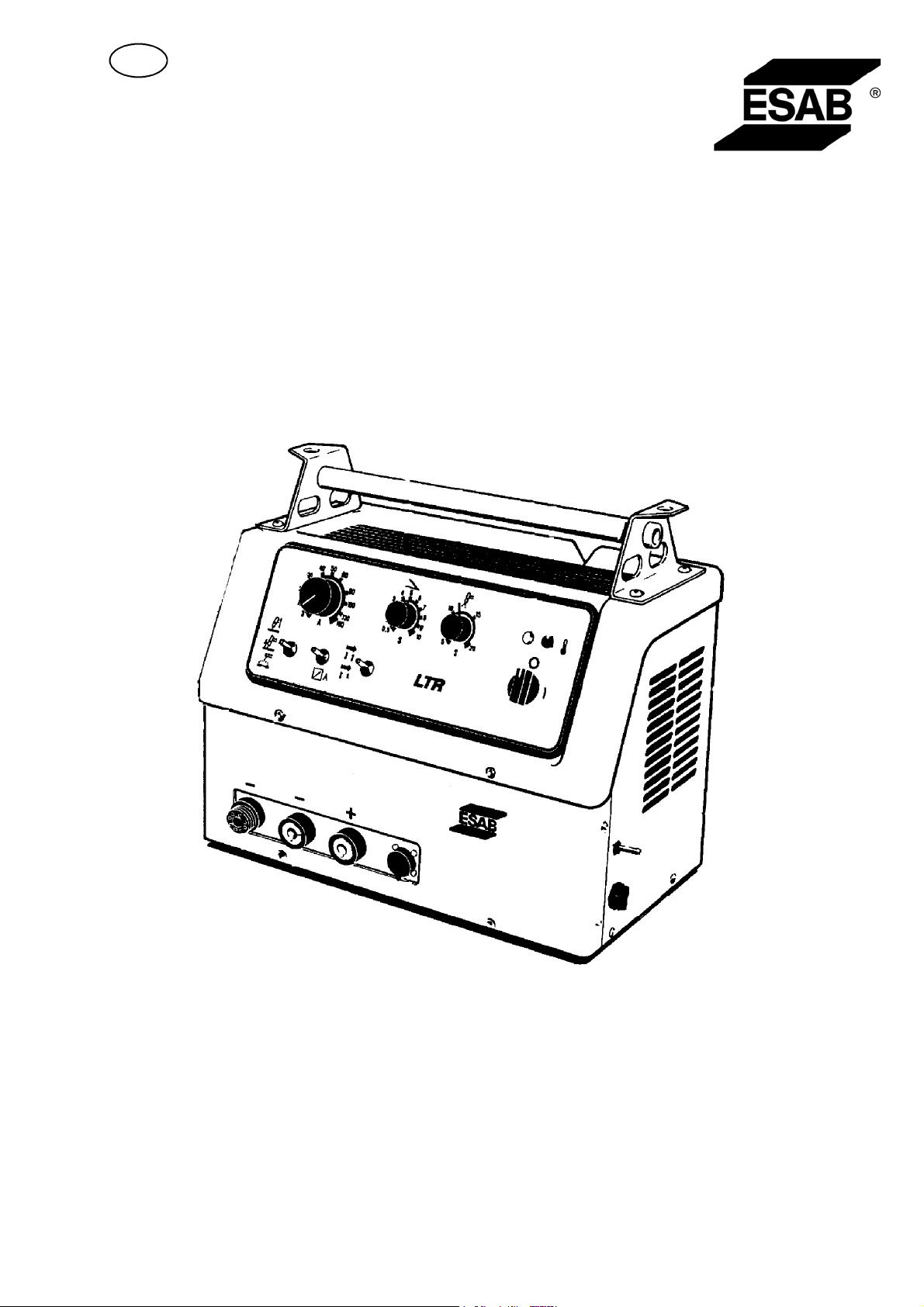

Power Tig 255
LTR 255
Gebruiksaanwijzing
0457 326 201 NL 041101
Valid for serial no. 745--xxx--xxxx, 842--xxx--xxxx,
011--xxx--xxxx
1 RICHTLINIEN 3......................................................
2 VEILIGHEID 3.......................................................
3 INLEIDING 4.........................................................
4 TECHNISCHE GEGEVENS 5..........................................
5 INSTALLATIE 6......................................................
5.1 Hijsinstructies 6.............................................................
6 INGEBRUIKNAME 7..................................................
6.1 LIFTARC 8.................................................................
7 ONDERHOUD 9......................................................
8 BESTELLEN VAN RESERVEONDERDELEN 9..........................
SCHEMA 10.............................................................
BESTELNUMMER 11.....................................................
RESERVEONDERDELENLIJST 12.........................................
ACCESSOIRES 13.......................................................
Recht op wijzigingen zonder voorafgaande mededeling voorbehouden.
TOCh
-- 2 --
NL
1 RICHTLINIEN
OVEREENKOMSTIGHEIDSVERKLARING
Esab Welding Equipment AB, 695 81 Laxå Sweden, verklaart op eigen verantwoordelijkheid dat lasstroombron LTR 255 van ser ienum m er 745 overeenkom t met norm
EN 60974 --1 volgens richtlijn (73/23/EEG) van de Raad met toevoeging
(93/68/EEG), norm EN 50199 volgens richtlijn (89/336/EEG) van de Raad met toevoeging (93/68/EEG).
-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --------
Laxå 97--10--30
Paul Karlsson
Managing Director
Esab Welding Equipment AB
695 81 LAXÅ
SWEDEN Tel: + 46 584 81000 Fax: + 46 584 12336
2VEILIGHEID
WAARSCHUWING
DE VLAMBOOG EN HET SNIJDEN KUNNEN GEVAARLIJK ZIJN VOOR UZELF EN VOOR ANDEREN; DAAROM MOET U VOORZICHTIG ZIJN BIJ HET LASSEN. VOLG DE VEILIGHEIDSVOORSCHRIFTEN VAN UW WERKGEVER OP. ZE MOETEN GEBASEERD ZIJN OP DE WAARSCHUWINGSTEKST VAN DE PRODUCENT.
ELEKTRISCHE SCHOK -- Kan dodelijk zijn
S Installeer en aard de lasuitrusting volgens de geldende normen.
S Raak delen die onder stroom staan en elektroden niet aan met onbedekte handen of met natte
beschermuitrusting.
S Zorg dat u geïsoleerd bent van aarde en van het werkstuk.
S Zorg ervoor dat u een veilige werkhouding hebt.
ROOK EN GAS -- Kunnen uw gezondheid schaden
S Zorg ervoor dat u niet met uw gezicht in de lasrook hangt.
S Ververs regelmatig de lucht in de werkruimte en zorg ervoor dat de lasrook en het gas afgezo-
gen worden.
LICHTSTRALEN -- Kunnen de ogen beschadigen en de huid verbranden
S Bescherm uw ogen en uw lichaam. Gebruik een geschikte lashelm met filter en draag altijd be-
schermende kleding.
S Scherm uw werkruimte af met geschikte beschermmiddelen of gordijnen, zodat niemand an-
ders gewond kan raken.
BRANDGEVAAR
S De vonken kunnen brand veroorzaken. Zorg er daarom voor dat er geen brandgevaarlijk mate-
riaal in de buurt is.
LAWAAI -- Geluidsoverlast kan het gehoor beschadigen
S Bescherm uw oren. Gebruik gehoorbeschermers of andere gehoorbescherming.
S Waarschuw omstanders voor de gevaren.
BIJ DEFECTEN -- Neem contact op met een vakman.
LEES DEZE GEBRUIKSAANWIJZING GRONDIG DOOR VOOR U
OVERGAAT TOT INSTALLATIE EN GEBRUIK.
BESCHERM UZELF EN ANDEREN!
ESAB heeft alle benodigde lasbeschermingsvoorzieningen en accessoires
voor u.
bt18d12h
-- 3 --
NL
WAARSCHUWING!
Lees deze gebruiksaanwijzing grondig door voor u overgaat
tot installatie en gebruik.
WAARSCHUWING!
Gebruik de stroombron niet voor het ontdooien van bevroren pijpen.
Dit product is uitsluitend bedoeld voor booglassen.
3 INLEIDING
De LTR 255 is een gelijkrichter gebaseerd op de conversietechniek, bedoeld voor
TIG--lassen en lassen met omhulde elektroden.
De conversietechniek draagt bij aan een laag energieverbruik, een laag gewicht en
geringe afmetingen.
De geavanceerde elektronica maakt o.a. snel instellen mogelijk en resulteert in
laseigenschappen van topklasse.
De LTR 255 is er in twee uitvoeringen, één met een centrale aansluiting en één met
OKC--aansluiting voor TIG--branders.
De LTR 255 wordt geleverd compleet met 5 meter netkabel, 5 meter retourkabel,
gasslang en slangklemmen.
Voor de machine m et een centrale aansluiting wordt tevens een veiligheidsbeugel
bijgeleverd teneinde de aansluitingen tegen schokken te beschermen.
Als accessoire is er een handvatbeugel, ter montage op de machine, waarop kabels
gewikkeld kunnen worden, en die tevens dient om het bedieningspaneel te
beschermen.
Er zijn bovendien twee verschillende wagens voor transport in combinatie met een
gasfles en koelaggregaat.
Zie pagina 13 voor details over ESAB--accessoires voor het product.
bt18d12h
-- 4 --
NL
4 TECHNISCHE GEGEVENS
LTR 255
Toegelaten belasting bij
35 % inschakelduur, TIG 250 A/20 V
35 % inschakelduur, MMA 250 A/30 V
60 % inschakelduur 180 A/27 V
100 % inschakelduur 140 A/26 V
Instelbereik, TIG 5--250 A
MMA 5--250 A
Slope up, instelbaar op de printplaat 0--5 s
Slope down 0,1--10 s
Gasvoorstroom, nstelbaar op de printplaat 0--5 s
Gasnastroom 5--20 s
Nullastspanning 70--90 V
Nullastvermogen 50 W
Actief vermogen, P
bij maximum stroom MMA 9,3 kW
Schijnbaar vermogen, S
bij maximum stroom MMA 14,67 kVa
Vermogensfactor, bij maximum stroom MMA 0,63
Rendement, bij maximum stroom MMA 0,80
Zekering, traag 16 A
Netkabel,oppervlak 4x1,5 mm
Afmetingen lxbxh 515x285x415mm
Gewicht 24 kg
2
Gebruiksklasse
Veiligheidsform IP 23
De lasstroombron voldoet aan de eisen overeenkomstig IEC 974--1
Netkabeldoorsnee overeenkomstig Zweedse voorschriften.
Relatieve inschakelduur
De relatieve inschakelduur geeft de tijd weer als een percentage van een periode van tien minuten
waarin u kunt lassen met een bepaalde belasting.
Gebruiksklasse
Het symbool betekent dat de lasstroombron geconstrueerd is voor het gebruik in ruimten
met een verhoogd elektrisch risico.
Veiligheidsnorm
De IP--code geeft de beveiligingsklasse aan, d.w.z. de graad van bescherming tegen vaste voorwerpen en vocht. Een apparaat met IP 23 is bestemd voor gebruik zowel binnen-- als buitenshuis.
bt18d12h
-- 5 --
