SE
PROTIG 450
LTP 450
Bruksanvisning
Valid for serial no. 910--xxx--xxxx, 306--xxx--xxxx0456 634 001 SE 041207
1DIREKTIV 3.........................................................
2 SÄKERHET 3........................................................
3 INTRODUKTION 4...................................................
3.1 Utrustning 4................................................................
3.2 Programmeringslåda 5.......................................................
3.3 Användningsområde 5.......................................................
4 TEKNISKA DATA 5...................................................
5 INSTALLATION 6....................................................
5.1 Placering 6.................................................................
5.2 Anslutning till nätspänning 6..................................................
5.3 Övriga anslutningar 7........................................................
5.4 Avslutningsmotstånd 8.......................................................
5.5 Anslutning av komplett svetssystem 9..........................................
6 DRIFT 10.............................................................
6.1 Kontrollorgan och anslutningar 10..............................................
6.2 Kylvattenkrets 11.............................................................
6.3 Överhettningsskydd 11........................................................
6.4 Flödesvakt, vatten 1 1.........................................................
6.5 Flödesvakt, gas 1 1...........................................................
6.6 Felmeddelanden 1 1..........................................................
7 UNDERHÅLL 11......................................................
7.1 Påfyllning av kylvätska 12.....................................................
8 RESERVDELSBESTÄLLNING 12.......................................
SCHEMA 14.............................................................
BESTÄLLNINGSNUMMER 16.............................................
TILLBEHÖR 17.........................................................
Rätt till ändring av specifikationer utan avisering förbehålles.
TOCs
-- 2 --
SE
1DIREKTIV
FÖRSÄKRAN OM ÖVERENSSTÄMMELSE
Esab Welding Equipment AB, 695 81 Laxå, Sweden, försäkrar under eget ansvar att
svetsströmkälla LTP 450 från serienummer 737 är i överensstämmelse med standard EN 60974--1 enligt villkoren i direktiv 73/23/EEG med tillägg 93/68/EEG.
-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -------Laxå 97--09--04
Paul Karlsson
Managing Director
Esab Welding Equipment AB
695 81 LAXÅ
SWEDEN Tel: + 46 584 81000 Fax: + 46 584 12336
2 SÄKERHET
Användaren av en ESAB svetsutrustning har det yttersta ansvaret för de säkerhetsåtgärder som
berör personal i arbete med systemet eller i dess närhet. Säkerhetsåtgärderna skall uppfylla de
krav som ställs på denna typ av svetsutrustning. Innehållet i den här rekommendationen kan ses
som ett tillägg till de normala regler som gäller för arbetsplatsen.
All manövrering måste utföras av utbildad personal som är väl insatt i svetsutrustningens funktion.
En felaktig manöver kan skapa en onormal situation som skadligt kan drabba såväl operatör som
den maskinella utrustningen.
1. All personal som arbetar med svetsutrustningen skall vara väl insatt i:
S dess handhavande
S nödstoppens placering
S dess funktion
S gällande säkerhetsföreskrifter
S svetsning
2. Operatören skall se till:
S att ingen obehörig befinner sig inom svetsutrustningens arbetsområde vid start
S att ingen person står oskyddad när ljusbågen tänds
3. Arbetsplatsen skall:
S vara lämplig för ändamålet
S vara dragfri
4. Personlig skyddsutrustning:
S Använd alltid föreskriven personlig skyddsutrustning som t ex skyddsglasögon, flamsäkra
kläder, skyddshandskar.
S Se till att inte använda löst sittande plagg såsom skärp, armband, ring etc som kan fastna,
eller ge brännskador.
5. Övrigt
S Kontrollera att anvisade återledare är väl anslutna.
S Ingrepp i elektriska enheter får endast göras av behörig personal.
S Nödvändig eldsläckningsutrustning skall finnas lätt tillgänglig på väl anvisad plats.
S Smörjning och underhåll av svetsutrustningen får ej utföras under drift.
dpa7d1sa
-- 3 --
SE
VARNING
BÅGSVETS OCH SKÄRNING KAN VARA SKADLIG FÖR DIG SJÄLV OCH ANDRA.VAR DÄRFÖR
FÖRSIKTIG NÄR DU SVETSAR. FÖLJ DIN ARBETSGIVARES SÄKERHETSFÖRESKRIFTER SOM
SKALL VARA BASERADE PÅ TILLVERKARENS VARNINGSTEXT.
ELEKTRISK CHOCK -- Kan döda
S Installera och jorda svetsutrustningen enligt tillämplig standard.
S Rör ej strömförande delar eller elektroder med bara händer eller med våt skyddsutrustning.
S Isolera dig själv från jord och arbetsstycke.
S Ombesörj att din arbetsställning är säker.
RÖK OCH GAS -- Kan vara farlig för din hälsa
S Håll ansiktet borta från svetsröken.
S Ventilera och sug ut svetsrök och gas från ditt och andras arbetsområde.
LJUSBÅGEN -- Kan skada ögonen och bränna huden
S Skydda ögonen och kroppen. Använd lämplig svetshjälm med filterinsats och bär skyddskläder.
S Skydda kringstående med lämpliga skyddsskärmar eller förhängen.
BRANDFARA
S Gnistor (”svetsloppor”) kan orsaka brand. Se därför till att brännbara föremål inte finns i svetsplat-
sens närhet.
BULLER -- Starka ljud kan skada hörseln
S Skydda öronen. Använd öronproppar eller andra hörselskydd.
S Varna personer i närheten för riskerna
VID FEL -- Kontakta fackman
LÄS OCH FÖRSTÅ BRUKSANVISNINGEN FÖRE INSTALLATION OCH ANVÄNDNING
SKYDDA DIG SJÄLV OCH ANDRA!
3 INTRODUKTION
PROTIG 450 är en svetsströmkälla av likriktartyp, avsedd för mekaniserad
TIG--svetsning. Den finns i två olika utföranden:
S PROTIG 450 utan nätspänningstransformator, kan anslutas till nätspänning
400 V, 3∼ 50/60 Hz.
S PROTIG 450 med nätspänningstransformator, kan anslutas till nätspänning
208--500 V, 3∼ 50/60 Hz.
Svetsströmkälla PROTIG 450 är fläktkyld och har inbyggt kylsystem för vattenkylning
av svetsverktyg.
PROTIG 450 är förberedd för att anslutas till extern PC.
3.1 Utrustning
PROTIG 450 levereras med:
S Programmeringslåda med anslutningskabel (10 m)
S Återledarkabel (5 m) med svetsklämma
dpa7d1sa
-- 4 --
SE
3.2 Programmeringslåda
PROTIG 450 är försedd med en programmeringslåda som används för att:
S Programmera in ett svetsförlopp vid svetsning med ett svetsverktyg.
S Exekvera ett svetsförlopp.
S Lagra svetsprogram i intern eller extern (PC --kort) minnesenhet.
S Föra över svetsprogram mellan programmeringslådor.
S Ställa in värden för olika svetsparametrar vid svetsning med TIG--handbrännare.
Handhavande se programmeringsmanual.
Programmeringsmanualen finns på följande språk:
Språk Artikelnr Språk Artikelnr
Engelska 0456 638 X74 Franska 0456 638 X76
Tyska . 0456 638 X75 Svenska 0456 638 X70
Italienska 0456 638 X79 Finska 0456 638 X73
Norska 0456 638 X72 Danska 0456 638 X71
Holländska 0456 638 X77 Spanska 0456 638 X78
Portugisiska 0456 638 X80 Ryska 0456 638 X86
3.3 Användningsområde
Svetsströmkälla PROTIG 450 kan användas för svetsning med:
S Rörsvetsverktyg för skarvsvetsning av rör.
S Tubinsvetsningsverktyg för svetsning av rördiameter 12-- 60 mm.
S Svetsstation A 25 STA och svetsautomat A25 STA/STB.
S TIG--handbrännare.
Till PROTIG 450 kan även matarverk anslutas för tillsatstråd.
Med hjälp av motorstyrenhet PAL 3 möjliggörs styrning av externa motorer såsom
t.ex rullbockar och vridbord.
ESAB’s tillbehör för mekaniserad och manuell TIG--svetsning hittar du på
sidan 17.
4 TEKNISKA DA TA
PROTIG 450 , 400 V PROTIG 450 , 208--500 V
Nätanslutning 400V 3∼ 50/60 Hz 230/400/500V 3∼ 50Hz eller
208/230/460/475V 3∼ 60 Hz
Tillåten belastning vid
100% intermittens
60% intermittens
45% intermittens
Inställningsområde svetsström
dpa7d1sa
360 A / 24,4 V 360 A / 24,4 V
425 A / 27 V 425 A / 27 V
450 A / 28 V 450 A / 28 V
5 A / 10 V -- 450 A / 28 V 5 A / 10 V -- 450 A / 28 V
-- 5 --

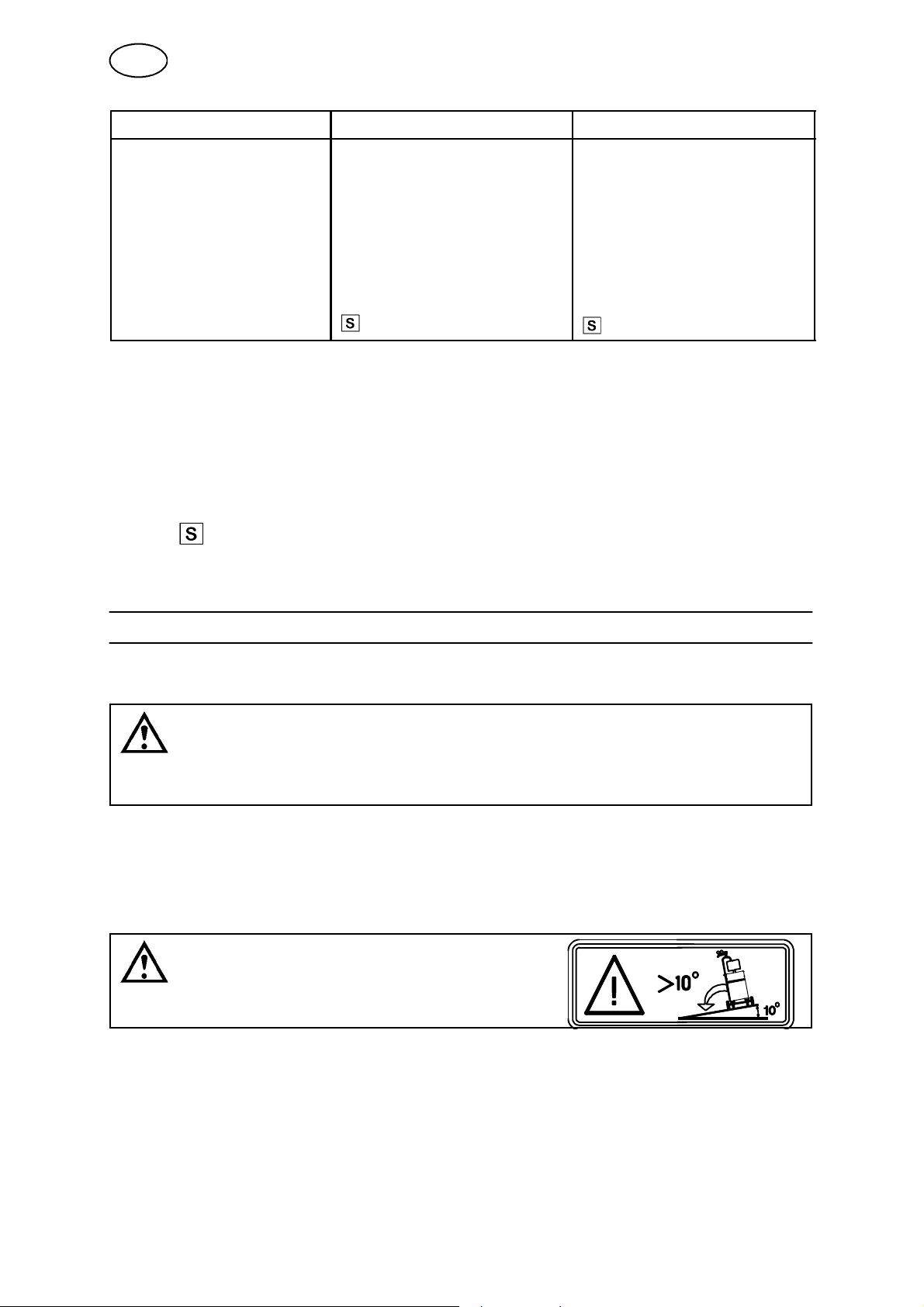

SE
PROTIG 450 , 208--500 VPROTIG 450 , 400 V
Tomgångseffekt
Verkningsgrad
Effektfaktor
Kapslingsklass
Vikt
Dimensioner , l x b x h
Användningsklass
Intermittensfaktor
Intermittensfaktorn anger den tid i procent av en tiominutersperiod, som man kan svetsa med en
viss belastning.
Kapslingsklass
IP--koden anger kapslingsklass, dvs graden av skydd mot inträngning av fasta föremål och vatten.
Apparat märkt IP 23 är avsedd för inom-- och utomhusbruk.
Användningsklass
Symbolen innebär att svetsströmkällan är konstruerad för användning i utrymmen med
förhöjd elektrisk fara.
310 W 310 W
83 % 83 %
0,90 0,90
IP 23 IP 23
113 kg 159 kg
734 x 486 x 695 mm 734 x 486 x 695 mm
5 INSTALLATION
Installationen skall utföras av behörig person.
VARNING!
Denna produkt är avsedd för industriell användning. I hem-- och kontorsmiljö kan denna produkt
orsaka radiostörningar. Det är användarens ansvar att vidta lämpliga åtgärder.
5.1 Placering
Placera svetsströmkällan så att kylluftens in-- och utlopp förblir fria.
VARNING TIPPRISK!
Förankra utrustningen, speciellt när underlaget
är ojämnt eller lutande.
5.2 Anslutning till nätspänning
Märkskylt med anslutningsdata finns placerad på svetsströmkällans baksida.
S Kontrollera att svetsströmkällan ansluts till rätt nätspänning och att rätt
säkringsstorlek används. Skyddsjorda enligt gällande föreskrifter.
dpa7d1sa
-- 6 --
SE
Rekommenderad kabelarea och säkringsstorlek
PROTIG 450
Spänning 230 V
3∼ 50 Hz
Primärström vid:
100% intermittens 30 A 17,5 A 14 A 33,5 A 30 A 15 A 14,5 A
60% intermittens 38 A 22 A 17,5 A 43,5 A 39,5 A 19 A 18,5 A
45% intermittens 42 A 24 A 19,5 A 48 A 43 A 21 A 20,5 A
Ledningsarea mm
Säkring trög 35 A 16 A 16 A 50 A 35 A 16 A 16 A
2
4x10 4x4 4x4 4x10 4x10 4x4 4x4
5.3 Övriga anslutningar
400 V
3∼ 50 Hz
500 V
3∼ 50 Hz
208 V
3∼ 60 Hz
230 V
3∼ 60 Hz
460 V
3∼ 60 Hz
475 V
3∼ 60 Hz
dpa7d1sa
AH 0388
-- 7 --
