Laser lamp kit

Instrukcijos

0456 558 101 LT 20190625

TURINYS

SAUGA ........................................................................................................ 3

1.1 Simbolių reikšmė.................................................................................... 3

1.2 Saugos priemonės ................................................................................. 3

ĮVADAS ........................................................................................................ 6

TECHNINIAI DUOMENYS ........................................................................... 7

MONTAVIMAS ............................................................................................. 8

4.1 Bendroji informacija............................................................................... 8

4.2 Lazerio lempos prijungimas prie PEK įrenginio.................................. 8

4.3 Lazerio lempos prijungimas prie PEH įrenginio.................................. 9

4.4 Lazerio lempos prijungimas prie EAC 10 įrenginio............................. 9

EKSPLOATAVIMAS..................................................................................... 11

5.1 Bendroji informacija............................................................................... 11

ATSARGINIŲ DALIŲ UŽSAKYMAS............................................................ 12

UŽSAKYMO NUMERIAI ...................................................................................... 13

Gamintojas pasilieka teisę keisti specifikacijas be perspėjimo.

0456 558 101 © ESAB AB 2019

1 SAUGA

1.1 Simbolių reikšmė

Kaip naudojama šiame vadove: Reiškia „Dėmesio“! Būkite atsargūs!

PAVOJUS! Reiškia tiesiogiai gresiantį pavojų, kuris, jei jo nebus išvengta, nedelsiant

sukels sunkų arba mirtiną asmens sužalojimą.

ĮSPĖJIMAS! Reiškia galimą pavojų, kuris gali sukelti asmens sužalojimą arba mirtį.

DĖMESIO! Reiškia pavojus, kurie gali sukelti nesunkų asmens sužalojimą.

ĮSPĖJIMAS!

Prieš naudodami perskaitykite naudojimo instrukciją ir atsižvelkite į visose etiketėse nurodytą informaciją, darbdavio saugias praktikas ir saugos duomenų lapų (SDS) informaciją.

1.2 Saugos priemonės

ĮSPĖJIMAS! ĮRANGOS PRIEŽIŪRA

Naudojant sugadintą arba netinkamai prižiūrimą įrangą galima susižeisti arba mirti. Dėl šios priežasties:

1. Montavimo, gedimų šalinimo ir priežiūros darbus visada turėtų atlikti kvalifikuoti darbuotojai. Neatlikite jokių elektros darbų, nebent esate kvalifikuoti vykdyti tokius darbus.

2. Prieš atlikdami bet kokius priežiūros darbus srovės šaltinyje atjunkite srovės šaltinio įvadinę elektros srovę.

3. Atlikite kabelių, įžeminimo laido, jungčių, elektros tiekimo laido ir elektros tiekimo šaltinio priežiūros darbus saugia darbo tvarka. Nenaudokite jokios įrangos, jei ji sugadinta.

4. Jokios įrangos ar priedų nenaudokite netinkamai. Saugokite įrangą nuo šilumos šaltinių, pvz., krosnių, drėgnų vietų, pvz., vandens klanų, alyvos ar tepalų, korozinės aplinkos ir atšiaurių oro sąlygų.

5. Tinkamai naudokite geros būklės saugos priemones ir skyrių gaubtus.

6. Naudokite įrangą tik numatytu tikslu. Jokių būdu jos nemodifikuokite.

0456 558 101

- 3 -

1 SAUGA

ĮSPĖJIMAS!

Nesilaikant šių instrukcijų, gali kilti gaisro, elektros smūgio arba asmeninių sužeidimų rizika.

• Siekdami sumažinti sprogimo, asmeninio sužeidimo ar kitokios žalos riziką,

įkraukite tik tinkamo tipo įkraunamą akumuliatorių.

• Neatidarykite kroviklio. Visus remonto darbus privalo atlikti gamintojas arba

įgaliotosios techninės priežiūros tarnybos personalas.

• Nebandykite ardyti šio įtaiso – nebegalios garantija. Siekdami išvengti elektros

smūgio ar gaisro rizikos, neardykite įtaiso, kai jis įjungtas į elektros tinklą.

• Nenaudokite įkroviklio, jeigu jis akivaizdžiai pažeistas.

Kad su įranga ar šalia jos dirbantys asmenys laikytųsi atitinkamų saugos priemonių, atsako ESAB įrangos naudotojai. Saugos priemonės turi tenkinti šio tipo įrangai keliamus reikalavimus. Be standartinių taisyklių, taikomų darbo vietoje, atsižvelkite į toliau pateikiamas rekomendacijas.

Visus darbus turi atlikti specialiai parengti darbuotojai, gerai išmanantys įrangos veikimą. Netinkamai naudojama įranga gali lemti pavojingas situacijas, dėl kurių gali susižeisti naudotojas arba sugesti įranga.

1. Kiekvienas asmuo, naudojantis įrangą, turi žinoti: ○ kaip ji veikia ○ avarinių išjungiklių vietas ○ jos funkcijas ○ susijusias saugos priemones ○ suvirinimo, pjovimo ar kitus su šia įranga atliekamus veiksmus

2. Naudotojas turi pasirūpinti, kad: ○ pradėjus dirbti, įrangos naudojimo vietoje nebūtų pašalinių asmenų ○ visi yra saugūs atliekant elektros lanko taktą arba pradėjus darbą su įranga

3. Darbo vieta turi būti: ○ tinkama tam tikslui ○ be skersvėjų

4. Asmeninės apsaugos priemonės: ○ Visuomet naudokite rekomenduojamas asmens apsaugos priemones, pvz.,

apsauginius akinius, ugniai atsparius drabužius, apsaugines pirštines

○ Nedėvėkite palaidų daiktų, pvz., šalikų, apyrankių, žiedų ir t. t., kurie gali įstrigti ir

nudeginti

5. Bendrosios saugos priemonės: ○ Patikrinkite, ar grįžtamasis kabelis tvirtai prijungtas ○ Darbus su aukštos įtampos įranga gali atlikti tik kvalifikuotas elektrikas ○ Atitinkama gaisro gesinimo įranga turi būti aiškiai pažymėta ir laikoma netoliese ○ Darbo metu negalima įrangos sutepti ir atlikti kitų priežiūros darbų

DĖMESIO!

Šis gaminys skirtas naudoti pramonės srityje. Namų aplinkoje šis gaminys gali kelti radijo trukdžių. Naudotojas atsako už tinkamų atsargumo priemonių taikymą.

0456 558 101

- 4 -

1 SAUGA

ĮSPĖJIMAS!

Lazerio spinduliuotė

• Lazerio spinduliuotė gali pažeisti akis. Nežiūrėkite tiesiogiai į lazerio diodą ar lazerio spindulį, kai aktyvus lazeris (neatsižvelgiant į lazerio klasę).

• Nenukreipkite lazerio spindulio į kitą asmenį.

PASTABA! Nebenaudojamą elektroninę įrangą pateikite

perdirbimo įmonei!

Pagal Europos Direktyvą 2012/19/EB dėl elektrinių ir elektroninių atliekų ir jos pritaikymą pagal nacionalinius įstatymus, nebetinkama naudoti elektros ir (arba) elektroninė įranga turi būti pateikta perdirbimo įmonei.

Esate už įrangą atsakingas asmuo, todėl įsipareigojate gauti informacijos apie patvirtintas surinkimo stotis.

Dėl išsamesnės informacijos kreipkitės į artimiausią ESAB platintoją.

ESAB turi didelį suvirinimo priedų ir asmens apsaugos priemonių asortimentą. Norėdami gauti užsakymo informacijos, kreipkitės į vietinį ESAB platintoją arba apsilankykite mūsų svetainėje.

0456 558 101

- 5 -

2 ĮVADAS

Lazerio lempa naudojama SAW virinimui naudojant rankinį jungčių žymėjimą. Lempa montuojama laikiklyje, kuris tvirtinamas automatinėje virinimo mašinoje. Laikiklis yra

su lanksčiu priedu, kad lempą būtų galima reguliuoti pageidaujama kryptimi priešais virinimo tašką.

Lempas galima užsakyti kaip paruoštus komplektus, kuriuose yra visi montavimui būtini komponentai.

Lazerio lempą sudaro mažo galingumo lazerinis diodas, skleidžiantis 650 nm ilgio raudonos spalvos šviesos bangą.

Šviesa yra pakankamai intensyvi ir matoma dienos metu. Lazerio lempas galima montuoti su skirtingo ilgio kabeliais.

0456 558 101

- 6 -

3 TECHNINIAI DUOMENYS

Lazerio lempa Elektros tinklo prijungimas: 5–24 V ±10%, AC/DC Energijos sąnaudos: < 60 mA Šviesa:

Linija ir kryžius Taškas



Raudona, 650 nm, 3R lazerio klasė

Raudona, 650 nm, 2 lazerio klasė

Kabelio ilgis: 0,5; 2; 3; 5; 7 ir 25 m Maks. darbinis atstumas: 0,5 m Matmenys: Plotis 25 x Aukštis 27 x Gylis 164 mm Kabelio jungtis: „Burndy“, 4 kontaktų Svoris: Maždaug 160 g

Maždaug 220 g (įskaitant aušinimo įrenginį ir

pagrindą) Gaubto apsaugos klasė: IP54

Įranga, paženklinta žymeniu IP54, yra skirta naudoti patalpose ir lauke.

0456 558 101

- 7 -

4 MONTAVIMAS

4.1 Bendroji informacija

Montavimo darbus turi atlikti profesionalas.

Lazerio lempa tiekiama kaip priedas. Ji prijungiama prie PEK, PEH ir EAC10 įrenginio atsižvelgiant į tolesniuose skyriuose pateiktą informaciją.

Lazerio lempa turi būti:

• išjungta montavimo metu

• montuojama žemiau akių lygio

• montuojama ant jai skirtos virinimo galvos

• montuojama ant pridėto lempos laikiklio

• nukreipta į darbinį paviršių

4.2 Lazerio lempos prijungimas prie PEK įrenginio

Lazerio lempa Naudokite PEK 2 relės mygtuką.

0456 558 101

- 8 -

4 MONTAVIMAS

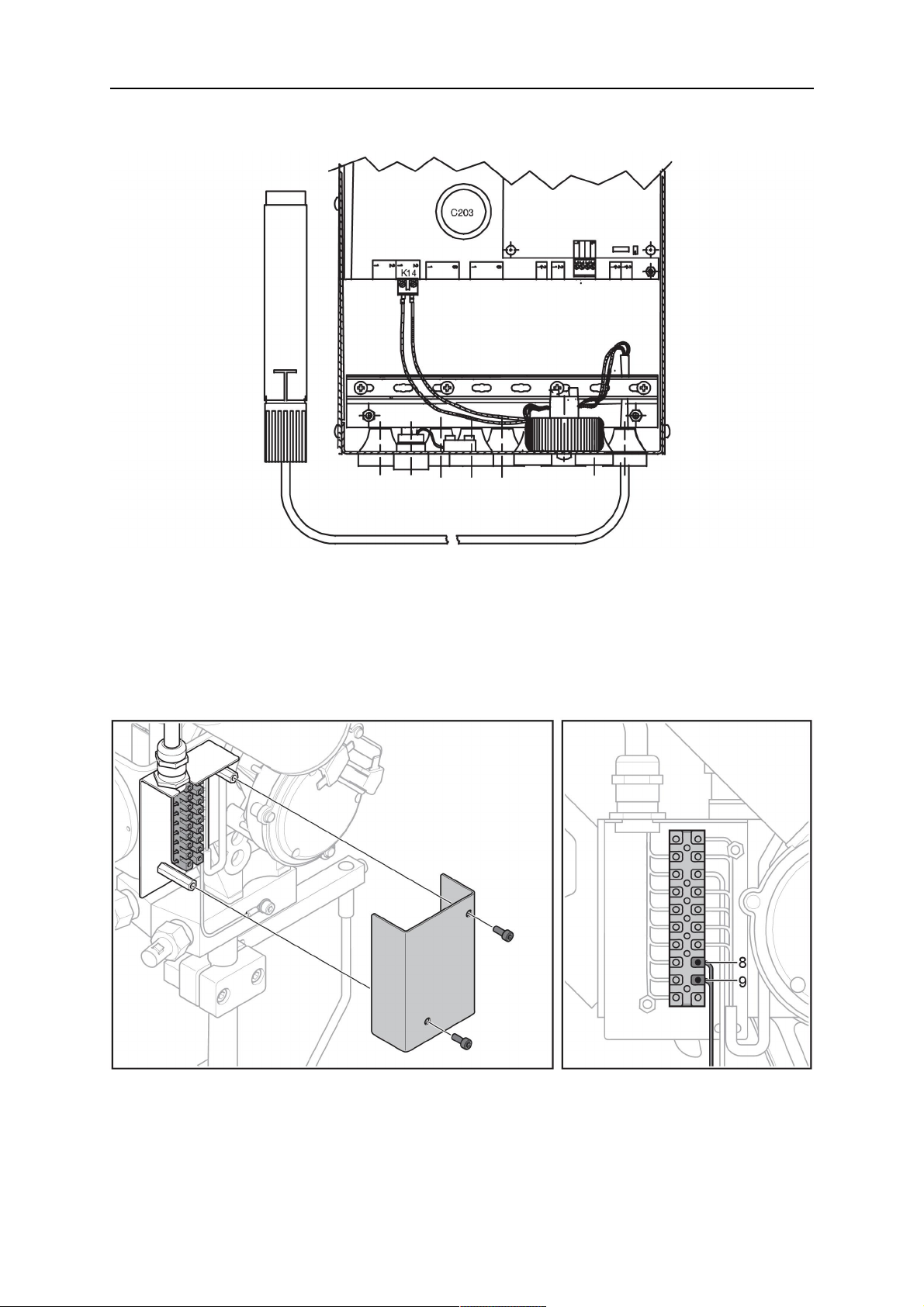

4.3 Lazerio lempos prijungimas prie PEH įrenginio

4.4 Lazerio lempos prijungimas prie EAC 10 įrenginio

Prijunkite lazerį prie gnybtų plokštelės X2 ant virinimo galvos. Norėdami pasiekti X2, nuimkite ant virinimo galvos esančią apsauginę plokštelę. Prijunkite

lazerį prie +24VDC maitinimo šaltinio (8 kontaktas) ir 0V (9 kontaktas). Įjungus EAC 10 maitinimą bus įjungta lazerio lempa.

0456 558 101

- 9 -

4 MONTAVIMAS

0456 558 101

- 10 -

5 EKSPLOATAVIMAS

5.1 Bendroji informacija

Bendras įrenginio naudojimo saugos taisykles rasite šios instrukcijos skyriuje SAUGA. Perskaitykite jas prieš pradėdami naudoti įrangą!

Lazerio lempą gali valdyti tik patyręs asmuo, kuris buvo informuotas apie lazerių naudojimo saugą.

Naudodami lazerio lempa naudokite įspėjamuosius signalus.

Įsitikinkite, kad lazerio lempa nukreipta žemyn į darinį paviršių

Įsitikinkite, kad užblokuoti tiesioginiai atspindžiai.

Pašalinkite atspindžius, kurie gali sukelti apakinimą ar trukdyti darbui.

Į lazerio lempą visada žiūrėkite kampu ir lazerio spindulio sklidimo kryptimi.

Paveikslėlyje parodytas lazerio lempos

naudojimo virinimui pavyzdys.

0456 558 101

- 11 -

6 ATSARGINIŲ DALIŲ UŽSAKYMAS

Atsargines dalis galima užsakyti iš artimiausio ESAB platintojo, žr. esab.com. Užsakydami detales, nurodykite gaminio tipą, serijos numerį, pavadinimą ir atsarginės detalės numerį pagal atsarginių detalių sąrašą. Turint šią informaciją, lengviau išsiųsti ir tinkamai pristatyti reikalingą detalę.

0456 558 101

- 12 -

UŽSAKYMO NUMERIAI

Ordering no. Denomination Laser class Type Notes

0821 440 880 Laser lamp kit 2 PEK D 20/ D35, 2 m cable 0821 440 881 Laser lamp kit 2 PEK D 20/ D35, 3 m cable 0821 440 882 Laser lamp kit 2 PEK D 20/ D35, 5 m cable 0821 440 883 Laser lamp kit 2 PEK D 20/ D35, 7 m cable 0821 440 884 Laser lamp kit 2 PEK D 20/ D35, 25 m cable 0821 440 885 Laser lamp kit 2 PEK D 20/ D35, 40 m cable 0821 440 886 Laser lamp kit 2 EAC 10 D 20/ D35, 0.5 m cable 0821 441 880 Laser lamp kit, hair cross 3R PEK D 20/ D35, 2 m cable 0821 441 881 Laser lamp kit, hair cross 3R PEK D 20/ D35, 3 m cable 0821 441 882 Laser lamp kit, hair cross 3R PEK D 20/ D35, 5 m cable 0821 441 883 Laser lamp kit, hair cross 3R PEK D 20/ D35, 7 m cable 0821 441 884 Laser lamp kit, hair cross 3R PEK D 20/ D35, 25 m cable 0821 442 880 Laser lamp kit 2 PEH D 20/ D35, 2 m cable 0821 442 881 Laser lamp kit 2 PEH D 20/ D35, 3 m cable 0821 442 882 Laser lamp kit 2 PEH D 20/ D35, 5 m cable 0821 442 883 Laser lamp kit 2 PEH D 20/ D35, 7 m cable 0821 442 884 Laser lamp kit 2 PEH D 20/ D35, 25 m cable 0821 443 880 Laser lamp kit, hair cross 3R PEH D 20/ D35, 2 m cable 0821 443 881 Laser lamp kit, hair cross 3R PEH D 20/ D35, 3 m cable 0821 443 882 Laser lamp kit, hair cross 3R PEH D 20/ D35, 5 m cable 0821 443 883 Laser lamp kit, hair cross 3R PEH D 20/ D35, 7 m cable 0821 443 884 Laser lamp kit, hair cross 3R PEH D 20/ D35, 25 m cable 0463 673 001 Spare parts list Laser lamp kit

Techninę dokumentaciją rasite svetainėje adresu www.esab.com.

0456 558 101

- 13 -
