LT
1SAUGA
ESAB suvirinimo aparatų vartotojai privalo užtikrinti, kad visi, dirbantys su aparatais
ir esantys netoli jų, naudotų visas atitinkamas apsaugos priemones ir laikytųsi
saugos reikalavimų. Atsargumo priemonės turi atitikti tokio tipo suvirinimo
aparatams keliamus reikalavimus. Be standartinių darbo vietai taikomų taisyklių
bûtina laikytis ir tolimesnių patarimų.
Visus darbus turi atlikti kvalifikuoti darbuotojai, gerai susipažinę su suvirinimo
aparatų veikimu. Operatorius, netinkamai naudodamas įrenginį, gali jį sugadinti, o
pats rimtai susižaloti.
1.Visi, dirbantys su suvirinimo aparatu, privalo susipažinti su:
Sjo veikimu
Slavarinių jungiklių vieta
Sjo funkcijomis
Sbūtinomis apsaugos priemonėmis
Ssuvirinimu
2.Operatorius privalo užtikrinti, kad:
Spradedant dirbti su aparatu darbo vietoje nebūtų pašalinių asmenų.
Suždegant lanką, aplinka būtų apsaugota.
3.Darbo vieta:
Sturi atitikti įrenginio naudojimo paskirtį
Sjoje neturi būti skersvėjų
4.Asmeninės apsaugos įranga
SDirbant būtina dėvėti asmenines apsaugos priemones, pvz., apsauginius
SNedėvėti laisvų drabužių ir papuošalų,pvz.,šalikų, apyrankių,žiedų ir pan.,
kurie gali įstrigti ar užsidegę sukelti nudegimus.
5.Bendros atsargumo priemonės
SPatikrinkite, ar tinkamai prijungtas maitinimo kabelis.
SSu aukštos įtampos įrenginiais dirbti gali tik kvalifikuotas elektrikas.
SUgnies gesintuvas turi būti netoli ir aiškiai pažymėtas.
SVeikianèio aparato tepti ir remontuoti negalima.
SafeArcW LT
- 5 -
LT
SUVIRINIMAS ELEKTROS LANKU IR PJOVIMAS GALI BŪTI PAVOJINGAS
JUMS PATIEMS IR APLINKINIAMS. VIRINANT BŪTINA IMTIS REIKALINGŲ
APSAUGOS PRIEMONIŲ. PAPRAŠYKITE SAVO DARBDAVIO SUPAŽINDINTI SU
SAUGIAIS DARBO METODAIS, ATITINKANČIAIS GAMINTOJO SAUGUMO
REIKALAVIMUS.
ELEKTROS IŠKROVA - pavojinga gyvybei.
SSuvirinimo įrenginį būtina sumontuoti ir įžeminti pagal taikomus teisėsaktusir
standartus.
SDalių, kuriomis teka elektros srovė, arba elektrodų negalima liesti plika ranka,
šlapiomis pirštinėmis ar šlapiais drabužiais.
SBūtina save izoliuoti nuo įžeminimo ir darbo detalės.
SBūtina užtikrinti saugų atstumą.
DŪMAIIRDUJOS-galibūti pavojingi sveikatai.
SStenkitės pasitraukti kuo toliau nuo dūmų.
SDūmams ir dujoms iš kvėpavimo zonos ir bendrosios teritorijos šalinti reikia
naudoti ventiliavimo ir ištraukimo ties lanku sistemą.
LANKO SPINDULIAI - gali sužaloti akis ir nudeginti odą.
SApsaugokite savo akis ir kūną. Naudokite tinkamą suvirinimo ekraną ir filtro
lęšius bei dėvėkite apsauginius drabužius.
SAplinkinius b
ūtina apsaugoti tinkamais ekranais ar užuolaidomis.
GAISRO PAVOJUS
SKibirkštys gali sukelti gaisrą.Todėlbūtina užtikrinti, kad aplinkui nebūtų leng-
vai užsiliepsnojančių medžiagų.
TRIUKŠMAS - Pernelyg didelis triukšmas gali pakenkti klausai
SApsaugokite savo ausis. Naudokite ausų kištukus ar kitas klausos apsaugos
priemones.
SAplinkinius būtina įspėti apie pavojų.
GEDIMAI - įrenginiui SUGEDUS, kreipkitės į kvalifikuotą techniką.
PRIEŠ MONTUOJANT AR EKSPLOATUOJANT APARATĄ,
BŪTINA PERSKAITYTI IR SUPRASTI ŠIAS INSTRUKCIJAS.
SafeArcW LT
BŪTINA APSISAUGOTI PAČIAM IR APSAUGOTI KITUS!
- 6 -
LT
ĮSPĖJIMAS!
Prie¹ pradìdami instaliuoti çrenginç ir su juo dirbti,
perskaitykite ¹i± naudojimo instrukcij± ir
çsidìmìkite pateiktus nurodymus.
ĮSPĖJIMAS!
Aklasės įranga nėra skirta naudoti gyvenamuosiuose rajonuose, kur
elektrą tiekia komunalinė žemos įtampos elektros tiekimo sistema. Tose
vietovėse gali būti sunku užtikrinti A klasės įrangos elektromagnetinį
suderinamumą dėl maitinimo ir spinduliuojamų trikdžių.
Nemeskite elektros įrangos įįprastas atliekas!
Laikantis Europos Direktyvos 2002/96/EB dėl elektros ir elektroninės atliekų bei ją
įgyvendinant pagal nacionalinius įstatymus, elektros įranga, kurios gyvavimo laikas
baigėsi, turi būti surenkama ir atiduodama aplinkai nekenksmingam perdirbimo įrenginiui.
Būdami įrangos savininkai, jūsturėtumėte gauti informacijos apie patvirtintas surinkimo
sistemas iš mūsų vietinio atstovo.
Taikydami šią Europos direktyvą, pagerinsite aplinką ir žmonių sveikatą!
ĮSPĖJIMAS!
Suvirinimo maitinimo šaltinio ir valdymo skydo PEH negalima naudoti kartu.
SafeArcW LT
- 7 -
LT
2ĮŽANGA
2.1Bendroji dalis

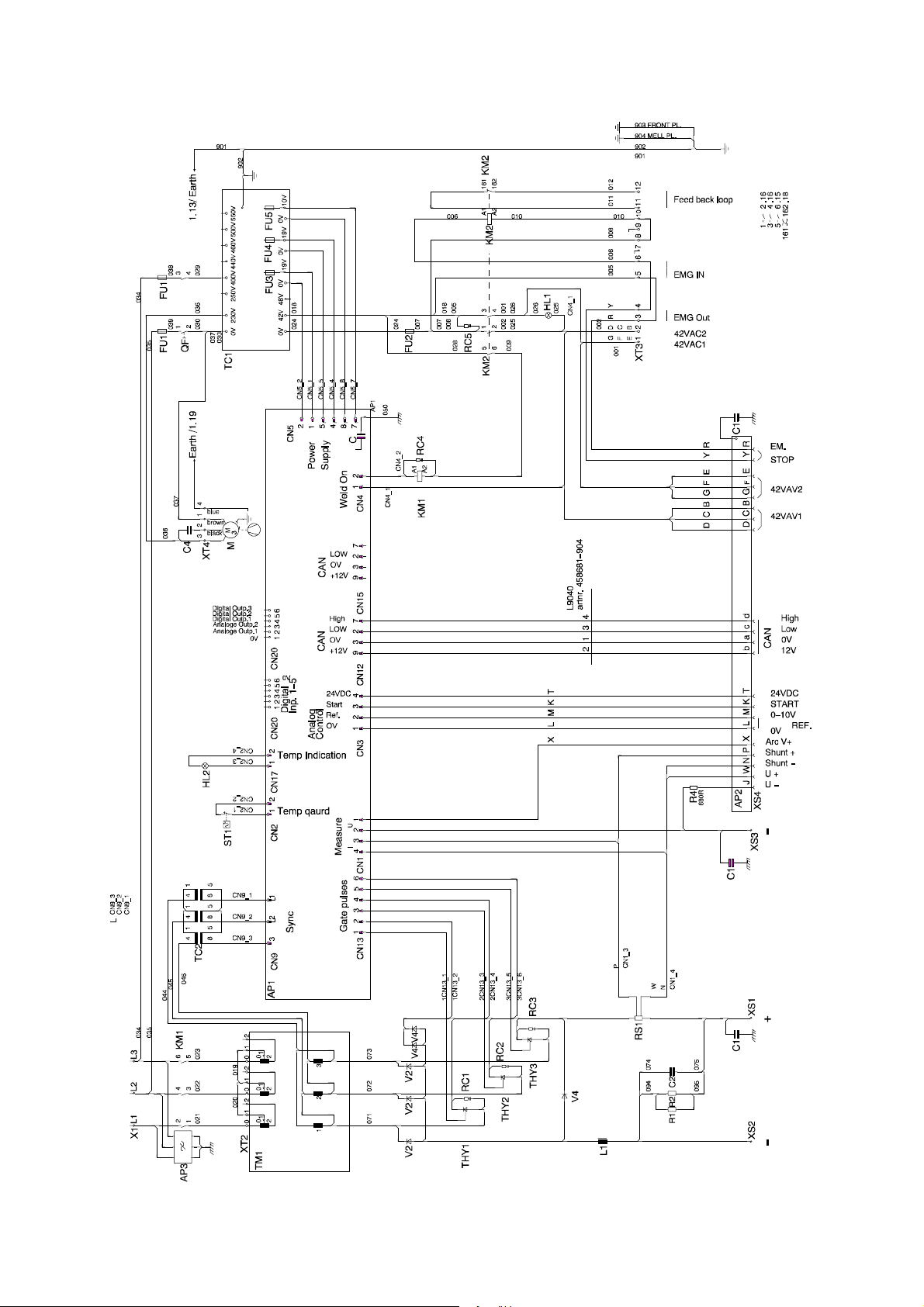

LAF 1601 / LAF 1601M yra nuotoliniu būdu valdomi trifaziai suvirinimo maitinimo
šaltiniai, skirti didelio efektyvumo suvirinimui elektros lanku su fliuso sluoksniu (angl.
submerged-arc welding, SAW).
Suvirinimo maitinimo šaltiniai aušinami ventiliatoriumi ir apsaugomi šiluminiu
saugikliu nuo perkrovos. Suveikus šiluminiam saugikliui, priekiniame skydelyje
automatiškai užsidega geltona lemputė. Atstata vyksta automatiškai, temperatūrai
nukritus iki leidžiamo lygio.
2.2Techniniai duomenys
LAF 1601LAF 1601M
Įtampa:400/415/500 V, 3µ50 Hz
400/440/550 V, 3µ60 Hz
Pirminė srovėI
Leidžiama apkrova esant:
100% darbo ciklui1600 A/ 44 V1600 A /44 V
Intervalo nustatymas100-1600 A /24-44 V100-1600 A /24-44 V
Įtampabeapkrovos56 V56 V
Galia be apkrovos230 W230 W
Našumas89%89%
Galios veiksnys0,860,86
Svoris585 kg585 kg
Matmenys L x B x H774 x 598 x 1430774 x 598 x 1430
Izoliacijos klasė

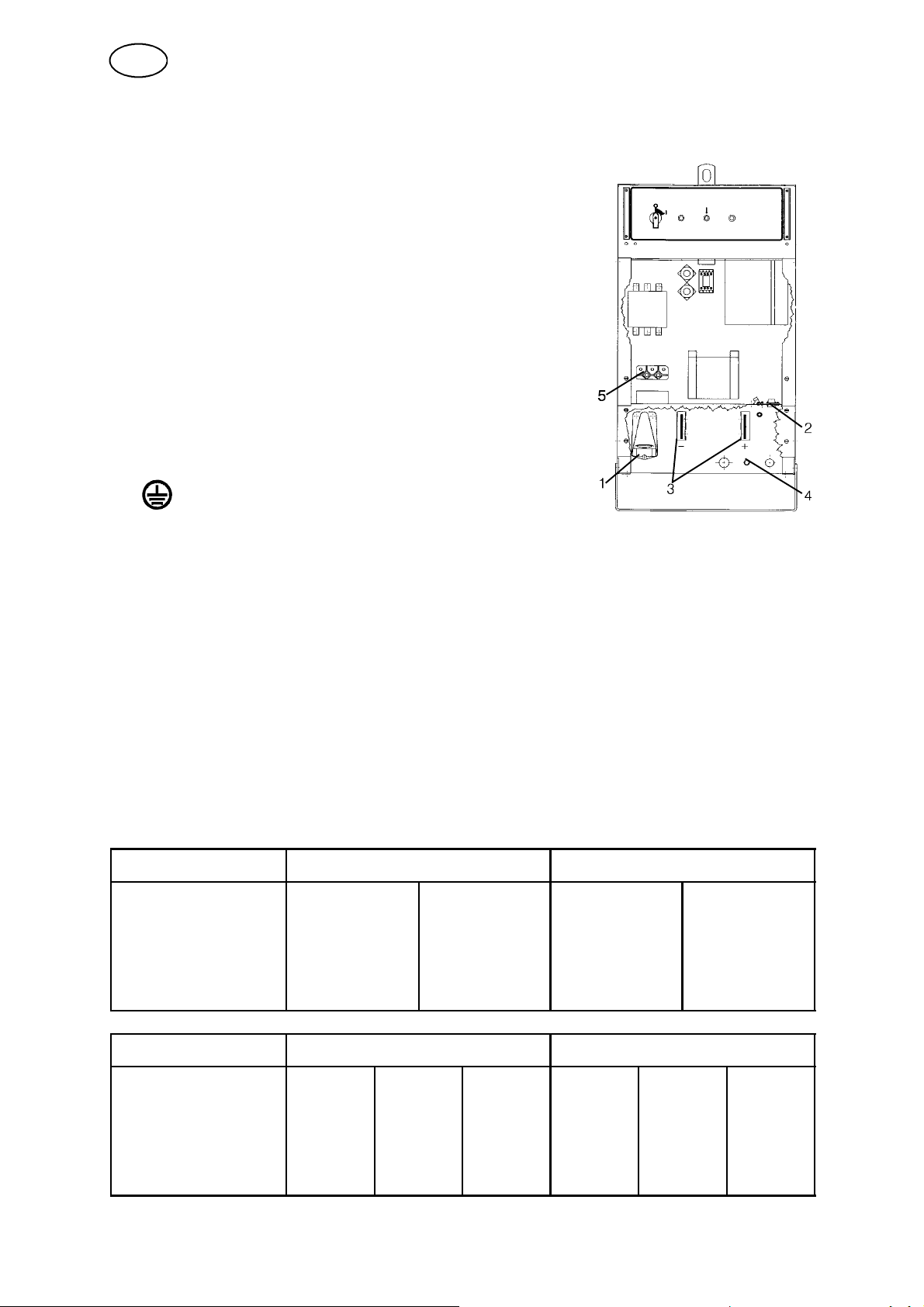

SPrisukti laido laikiklį (1).
SMaitinimo laidus prijungti prie L1, L2 ir L3 (5) gnybtų.
SValdymo laidu prijungti suvirinimo maitinimo šaltinį ir valdymo dėžę prie 28
sujungiklio (2), esančio suvirinimo maitinimo šaltinio viduje.
SPrijungti vieno kontakto matavimo laid (4), matuojantį lanko įtamp, prie
grįžtamojo laido arba suvirinimo galvutės.
SAtitinkam suvirinimo ir grįžtam jį laid prijungti prie kontaktų (3), kurie pažymėti
+ ir - ant suvirinimo maitinimo šaltinio priekio.
SUždėti šonines arba priekines plokštes.

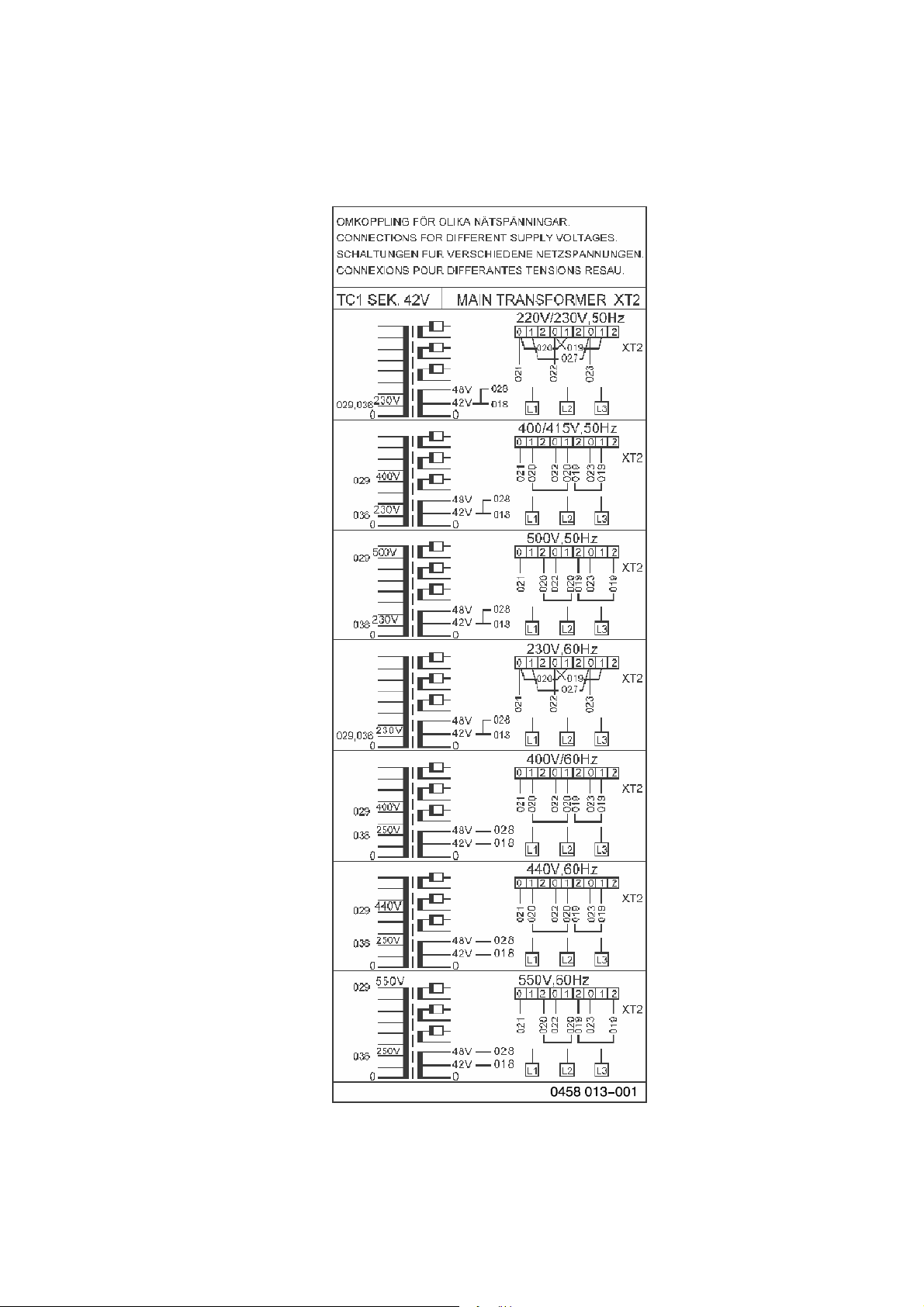

Maitinimo prijungimas
LAF 160150 Hz60 Hz
Įtampa (V)400 / 415500400 / 440550
Fazėssrovė I
Kabelio sritis (mm2)3 x 70+353 x 50+353x70+ 353x70+ 35
(A)136108136108
1eff
Saugiklis, lėtasis (A)160125160125
LAF 1601M50 Hz60 Hz
Įtampa (V)230400 / 415500230400 / 440550
Fazėssrovė I
Kabelio sritis (mm2)3x120+703x70+353x50+353x120+703x70+ 353x70+ 35
Saugiklis, lėtasis (A)200160125200160125
hja2i1qa
(A)235136108235136108
1eff
- 10 -
LT
4EKSPLOATAVIMAS
4.1Bendroji dalis
Įrangos naudojimo bendrąsias saugos taisykles galima rasti 5 psl.
Perskaitykite prieš pradėdami naudoti šiąįrangą!
ĮSIDĖMĖKITE! Niekada nenaudokite maitinimo šaltinio be šoninių plokštelių.
4.2Valdymo rankenėlės
Priekiniame skyde yra:
1.Pagrindinis grandinės nutraukiklis, skirtas įjungti bei išjungti
suvirinimo maitinimo šaltinio įtampą ir ventiliatorių.
3.Kontrolinė lemputė, įspėjanti apie perkaitim (geltona)
SKontrolinė lemputė užsidega, jei suveikė šiluminis saugiklis dėl
padidėjusios temperatūros suvirinimo maitinimo šaltinyje.
SKontrolinė lemputė užgesta, jei temperatūra suvirinimo
maitinimo šaltinyje nukrenta iki leidžiamo lygio.
4.Mygtukas, atstatantis automatinį saugiklį FU2 42 V maitinimo
įtampai.
hja2o1qa
- 11 -
LT
5TECHNINE PRIEŽIURA
5.1Bendroji dalis
Pastaba!
Visi tiekėjo garantiniai įsipareigojimai nebegalios, jei vartotojas pats bandys šalinti
suvirinimo maitinimo šaltinio gedimus garantinio laikotarpio metu.
5.2Valymas
5.2.1Suvirinimo maitinimo šaltinis
ĮSPĖJIMAS!
Dėl užblokuotų ortakiųįrenginys gali perkaisti.
SKai būtina, reikia išvalyti suvirinimo maitinimo šaltinį.
Šiam tikslui reikia naudoti sausą suspaustą orą.
5.2.2Kontaktorius
ĮSPĖJIMAS!
Niekada nenaudokite suspausto oro nenuimtam kontaktoriui valyti.
Pastaba:
Kad kontaktorius tinkamai veiktų, magnetas turi būti švarus.
Jei reikia nuvalyti kontaktorių,jį reikia nuimti ir išvalyti visas detales. Arba pakeiskite
kontaktoriø nauju.
6ATSARGINIU DETALIU UŽSAKYMAS

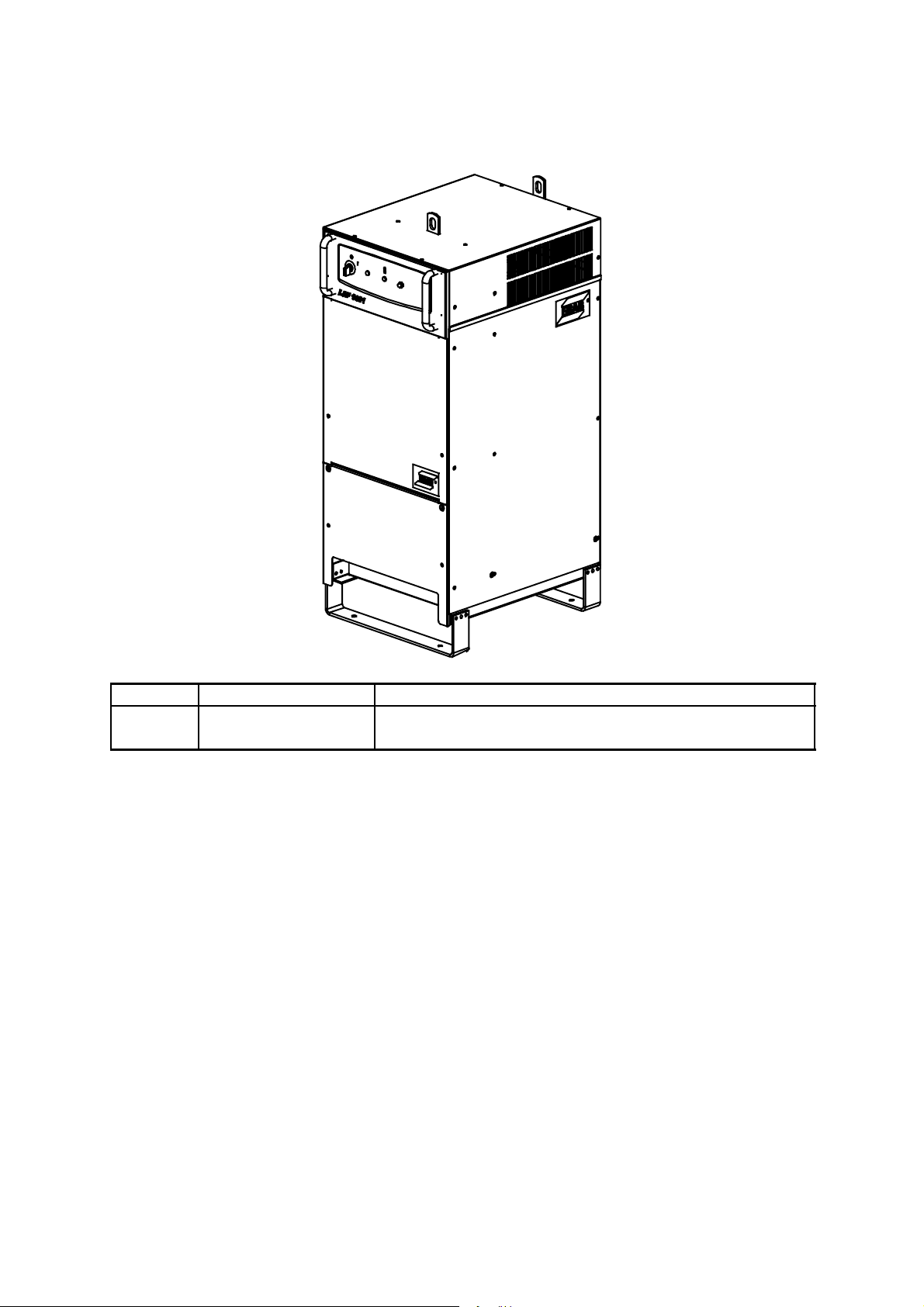

LAF 1601/ LAF 1601M sukurtas ir išbandytas remiantis tarptautiniais ir Europos
standartais IEC/EN 60974-1 bei EN 60974-10. Techninës priežiûros skyrius, atliekantis
techninê priežiūrą ir remontą, ásipareigoja užtikrinti, kad gaminys atitiktø minëtus
standartus.
Atsargines dalis galima užsakyti artimiausioje ESAB atstovybėje, žr. galinį viršelį.
Užsakant atsargines detales, reikia nurodyti įrenginio tipą ir numerį bei paskirtį ir
atsarginės detalės numerį, kaip nurodyta atsarginių detalių sąraše 17 psl.
Tai palengvins užsakymo įvykdymą ir užtikrins, kad gausite reikalingą detalę.
