LAF 1601/ LAF 1601M

Priručnik s uputama

Valid for serial no. 935-xxx-xxxx,126-xxx-xxxx0449 507 001 HR 20110713

- 2 -

1 SIGURNOST 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 UVOD 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 Tehnički podaci 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 POSTAVLJANJE 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.1 Mjesto 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.2 Priključci 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 RAD 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5.1 Upravljački elementi 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 ODRŽAVANJE 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6.1 Čišćenje 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 NARUČIVANJE PRIČUVNIH DIJELOVA 10. . . . . . . . . . . . . . . . . . . . . . . . . . . .

TOCw

− 3 −

HR

1 SIGURNOST

Korisnici ESAB opreme za zavarivanje imaju najveću odgovornost u osiguravanju da svatko tko radi sa ili u blizini opreme poštuje sve sigurnosne mjere. Sigurnosne mjere moraju biti u skladu sa zahtjevima koji su primjenjivi za tu vrstu opreme za zavarivanje. Osim standardnih propisa koji se odnose na radno mjesto, treba poštivati i slijedeće preporuke.

Sav posao mora obavljati obučeno osoblje dobro upoznato s radom s opremom za zavarivanje. Nepravilan rad opreme može dovesti do opasnih situacija koje za posljedicu mogu imati povredu rukovaoca ili oštećenje opreme.

1. Svatko tko koristi opremu za zavarivanje mora biti upoznat s:

S njezinim radom S položajem funkcija za zaustavljanje u nuždi S njihovim radom S važnim sigurnosnim mjerama S zavarivanjem

2. Rukovaoc mora osigurati: S da nijedna neovlaštena osoba ne bude u području rada s opremom pri

njezinu pokretanju

S da nitko ne bude nezaštićen kad se uspostavi luk

3. Radno mjesto mora:

S biti prikladno za namjenu S bez propuha

4. Osobna zaštitna oprema S Uvijek nosite preporućenu osobnu zaštitnu opremu kao što su zaštitne

naočale, vatrootporna odjeća, zaštitne rukavice.

S Ne stavljajte na sebe labave istaknute predmete kao što su ogrlice,

remenje, narukvice, prstenje, itd., koje bi stroj mogao zahvatiti ili zapaliti.

5. Opće mjere predostrožnosti

S Provjerite je li povratni kabel dobro spojen. S Rad na visokonaponskoj opremi može obavljati samo stručni električar. S Odgovarajuća protupožarna oprema mora biti jasno označena i biti na

dohvat ruke.

S Podmazivanje i održavanje se ne smije obavljati tijekom rada opreme.

bb06dw

- 4 -

HR

LUČNO ZAVARIVANJE I REZANJE MOŽE IZAZVATI POVREDE NA VAMA I DRUGIMA. PODUZMITE MJERE PREDOSTROŽNOSTI KOD ZAVARIVANJA. RASPITAJTE SE O SIGURNOSNIM MJERAMA POSLOFDAVCA KOJE SE MORAJU ZASNIVATI NA PODACIMA PROIZVOĐAČA O OPASNOSTIMA.

UDAR STRUJE - može ubiti

S Postavite i uzemljite jedinicu za zavarivanje u skladu s primjenjivim standardi

ma.

S Ne dodirujte električne dijelove pod naponom ili elektrode nezaštićeni, u vlaž

nim rukavicama ili mokrom odjećom.

S Postavite izolaciju između sebe i tla i komada koji obrađujete. S Osigurajte da vaše radno mjesto bude sigurno.

DIM I PLINOVI - Mogu biti opasni po zdravlje

S Držite glavu izvan dima. S Upotrijebite ventilaciju, usisavanje kod el. luka, ili oboje, kako biste odveli dim

i plinove iz zone svog disanja i ostalog prostora.

ZRAKE IZ ELEKTRIČNOG LUKA - Mogu ozlijediti oči i opeći kožu.

S Zaštitite oči i tijelo. Koristite ispravnu masku za zavarivanje i filtarsko staklo i

nosite zaštitnu odjeću.

S Osobe koje stoje sa strane zaštitite prikladnim paravanima i zavjesama.

OPASNOST OD POŽARA

S Iskre (prskanje) mogu izazvati požar. Stoga provjerite da u blizini nema zapal

jivih materijala.

BUKA - Prekomjerna buka može oštetiti sluh

S Zaštitite uši. Nosite štitnike za uši ili zaštitu sluha. S Upozorite osobe u blizini na opasnost.

KVAR - U slučaju kvara, potražite pomoć stručnjaka.

PROČITAJTE I SHVATITE PRIRUČNIK S UPUTAMA PRIJE POSTAVLJANJA ILI POČETKA RADA.

bb06dw

ZAŠTITITE SE BE I DRUGE!

- 5 -

HR

OPREZ!

Oprema klase A nije namijenjena za upotrebu u naseljima gdje je napajanje strujom iz javnog niskonaponskog sistema. Moguće su poteškoće u osiguravanju elektromagnetske kompatibilnosti opreme klase A na tim mjestima zbog smetnji kako od vodova tako i zračenja.

UPOZORENJE!

Pročitajte i shvatite priručnik s uputama prije postavljanja ili početka rada.

Ne odlažite električnu opremu zajedno s običnim otpadom!

U skladu s Europskom direktivom 2002/96/EZ o otpadnoj električnoj i elektroničkoj opremi i njezinom implementacijom u skladu s nacionalnim propisima, električna oprema kojoj je istekao vijek trajanja mora se sakupljati izdvojeno i vračati na ekološki kompatibilna reciklažna dvorišta. Kao vlasnik opreme trebate se informirati o odobrenim sustavima sakupljanja kod našeg lokalnog zastupnika.

Primjenjivanjem ove europske direktive poboljšat ćete okoliš i ljudsko zdravlje!

2 UVOD

LAF 1601/ LAF 1601M su daljinski upravljani 3-fazni izvori napajanja električnog luka dizajnirani za zavarivanje uronjenim lukom (SAW) velike učinkovitosti.

Izvore napajanja električnog luka hladi ventilator a nadzire ih toplinska zaštita od preopterećenja. Kada se pokrene toplinska zaštitna naprava žuto svjetlo na prednjoj upravljačkoj ploči automatski zasvijetli. Resetiranje se vrši automatski čim temperatura padne na dopuštenu razinu.

3 TEHNIČKI PODACI

LAF 1601 CAN LAF 1601M CAN

Napon 400/415/500 V, 350 Hz

400/440/550 V, 360 Hz

Primarna struja I Dopušteno opterećenje pri:

100 % radnog opterećenja 1600 A/ 44 V 1600 A /44 V

Namještena struja 100-1600 A /24-44 V 100-1600 A /24-44 V Napon bez opterećenja 56 V 56 V Snaga bez opterećenja 230 W 230 W Učinkovitost 89% 89% Faktor snage 0,86 0,86 Masa 585 kg 585 kg Dimenzije D x Š x V 774 x 598 x 1430 774 x 598 x 1430

136 A I

max

220/230/400/415/500 V, 350 Hz 230/400/440/550 V, 360 Hz

235 A

max

bb06dw

- 6 -

HR

Razred izolacije (transformator):

Klasa zaštite IP 23 IP 23 Klasa primjene

Klasa zaštite

Kod IP označava klasu zaštite, tj. stupanj zaštite od probijanja krutih čestica ili vode. Oprema označena sa IP 23 dizajnirana je za uporabu u zatvorenim i otvorenim prostorima.

Razred primjene

Simbol označava da je izvor napajanja namijenjen za uporabu u područjima povećane opasnosti od udara struje.

H H

4 POSTAVLJANJE

Postavljanje mora obaviti stručnjak.

4.1 Mjesto

UPOZORENJE - OPASNOST OD PREVRTANJA!

Učvrstite uređaj - naročito na neravnom terenu ili nizbrdici.

S Izvor napajanja za zavarivanje postavite na ravnu podlogu. S Provjerite da nema ničeg što bi sprječavalo hlađenje.

Upute za podizanje

bb06dw

- 7 -

HR

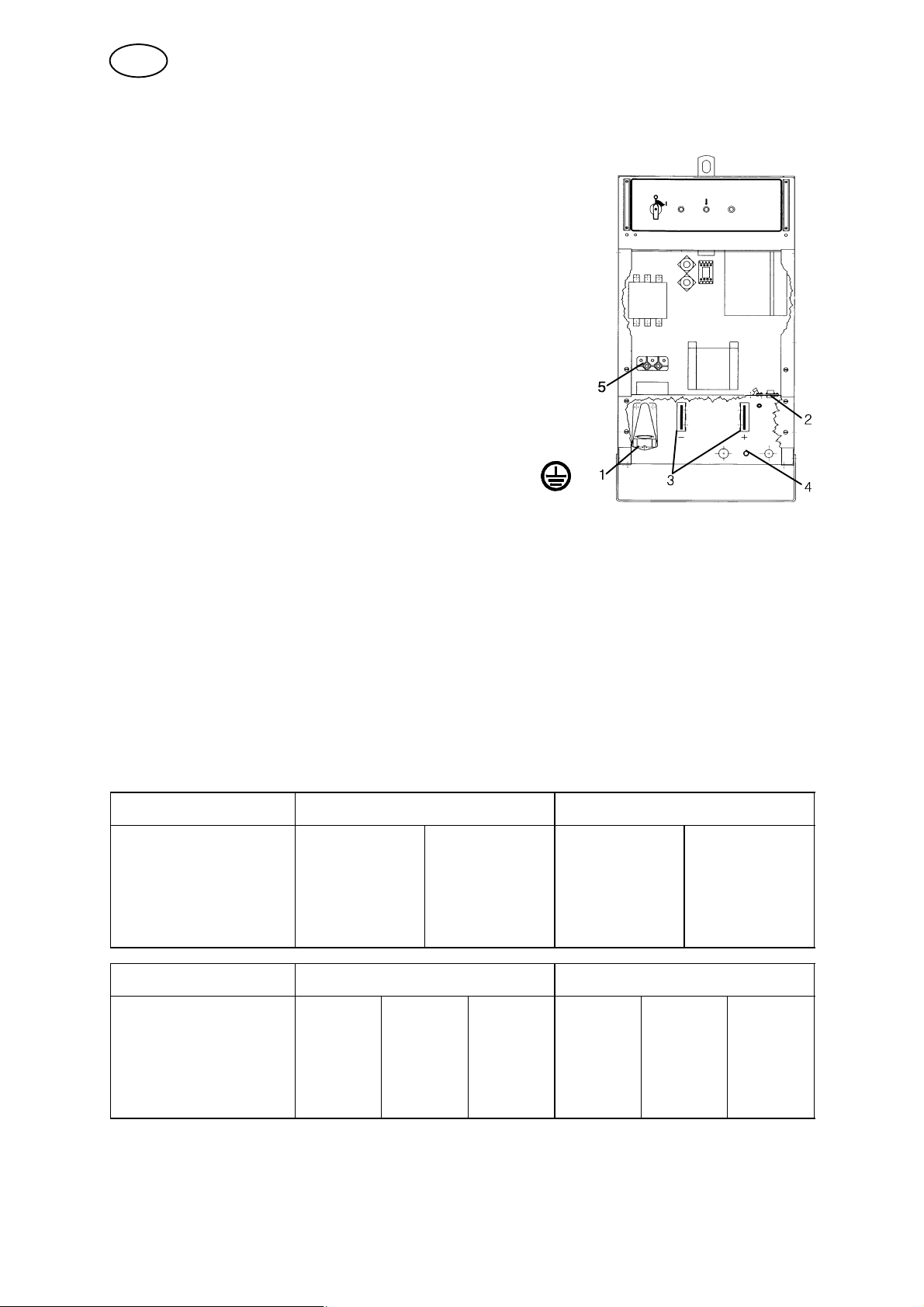

4.2 Priključci

S Kod isporuke izvor napajanja za zavarivanje se

priključuje na napon od 400 V.

S Za druge napone napajanja:

Skinite lijevu bočnu ploču. Na glavnom transformatoru prebacite na željeni

napon i upravljajte transformatorom prema uputama za priključivanje na stranici 16.

S Izaberite kabel za napajanje iz mreže tako da ima

ispravnu površinu presjeka i osigurajte ga odgovarajućim osiguračem u skladu s važećim lokalnim propisima (vidi tablicu na stranici 8).

S Uklonite prednje ploče (x 2).

S Priključite kabel uzemljenja na vijak označen sa . S Stegnite obujmicu kabela (1). S Spojite kabel napajanja iz mreže na glavne redne stezaljke L1, L2 i L3 (5). S Spojite upravljački kabel između izvora napajanja zavarivanja i upravljačke kutije

na 28-polni utikač (2) s unutrašnje strane izvora napajanja.

S Spojite 1-polni mjerni kabel (4) za mjerenje napona luka na povratni kabel/ glavu

za zavarivanje.

S Priključite podesan kabel za zavarivanje i povratni kabel u utikače (3) označene

sa + i - na prednjoj strani izvora napajanja.

S Vratite na mjesto prednju i bočne ploče.

Priključak napajanja

LAF 1601 CAN 50 Hz 60 Hz

Napon (V) 400 / 415 500 400 / 440 550 Struja faze I

Promjer kabela (mm

Osigurač, spori (A) 160 125 160 125

LAF 1601M CAN 50 Hz 60 Hz

(A) 136 108 136 108

1eff

2)

3 x 70+35 3 x 50+35 3x70+ 35 3x70+ 35

Napon (V) 230 400 / 415 500 230 400 / 440 550 Struja faze I

Promjer kabela (mm

Osigurač, spori (A) 200 160 125 200 160 125

Napomena:

Presjeci mreznih kablova i jačine osigurača, kako je prikazano iznad, odgovaraju švedskim propisima. Oni možda nisu primjenjivi u drugim zemljama: provjerite jesu li presjeci kablova i jačine osigurača u skladu s odgovarajućim nacionalnim propisima.

bb06dw

(A) 235 136 108 235 136 108

1eff

2)

3x120+70 3x70+35 3x50+35 3x120+70 3x70+ 35 3x70+ 35

- 8 -

HR

5 RAD

Opći propisi o sigurnosti u rukovanju opremom mogu se naći na stranici 4. Pročitajte prije početka upotrebe opreme.

Napomena! Nikada nemojte upotrebljavati izvor napajanja za zavarivanje bez

bočnih ploča.

Note! The power source must be set to analogue mode to use the PEI control unit.

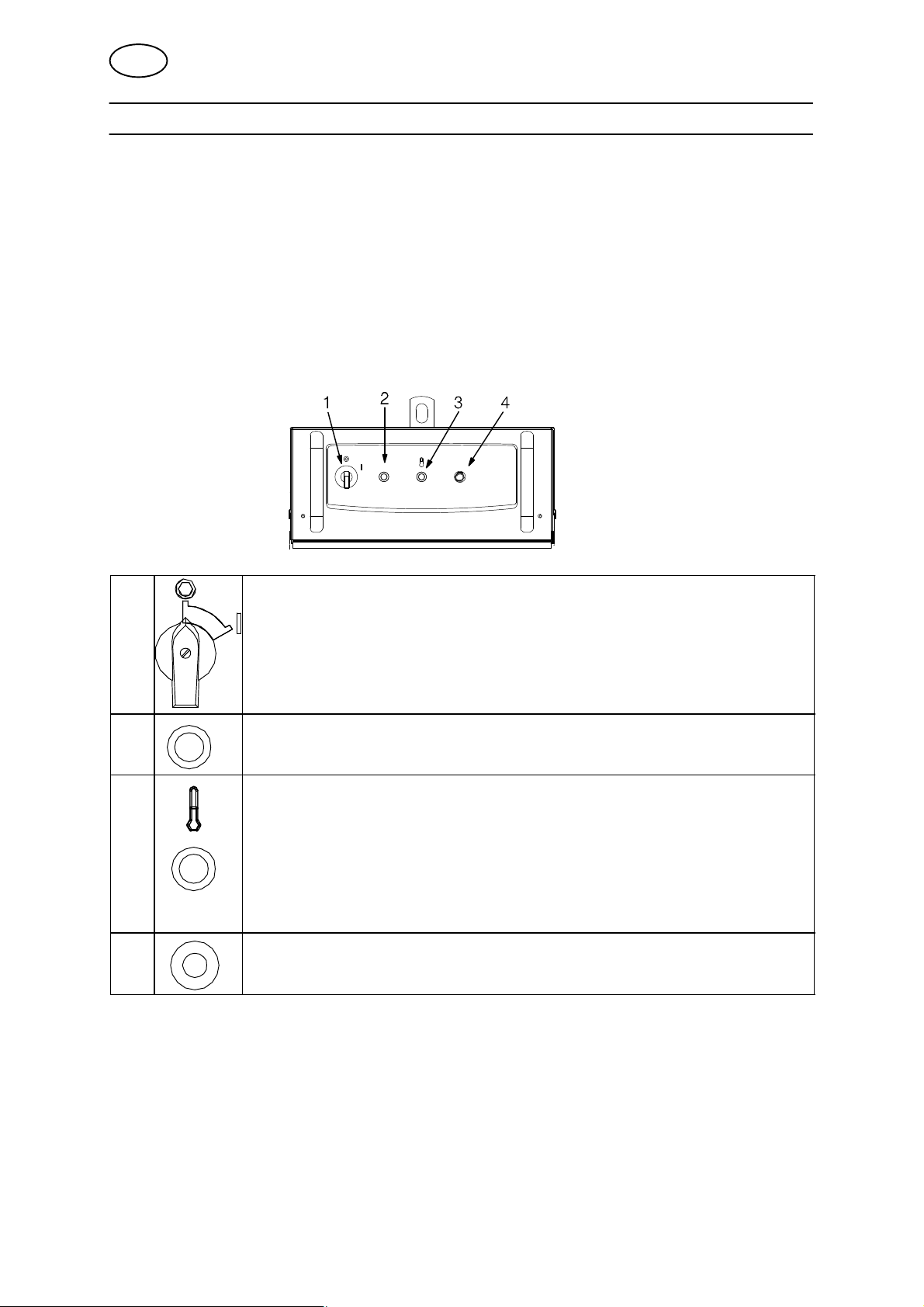

5.1 Upravljački elementi

Upravljačka ploča sadrži:

1. Glavni prekidač kruga za uključivanje i isključivanje mrežnog napona i ventilatora u izvoru napajanja za zavarivanje.

S Položaj "1" Uključeno S Position "0" Isključeno

2. S Signalno svjetlo (bijelo) svijetli kada je uključena glavna

sklopka.

3. Signalno svjetlo za pregrijavanje (žuto)

S Signalno svjetlo svijetli kada izbaci toplinska zaštitna sklopka

uslijed prekomjerne temperature u izvoru napajanja zavarivanja.

S Signalno svjetlo se gasi kada se temperatura u izvoru

napajanja zavarivanja spusti na dopuštenu razinu.

4. Tipka resetiranja automatskog osigurača FU2 za napon napajanja od 42 V.

bb06dw

- 9 -

HR

6 ODRŽAVANJE

Napomena!

Sva jamstvena prava koja daje dobavljač postaju ništavna ukoliko kupac tijekom jamstvenog roka pokuša sam popraviti bilo koji kvar na izvoru električnog napajanja za zavarivanje.

6.1 Čišćenje

6.1.1 Izvor napajanja zavarivanja

UPOZORENJE!

Začepljeni odvodi zraka mogu dovesti do pregrijavanja.

S Izvor napajanja za zavarivanje čistite prema potrebi.

Za tu se svrhu preporučuje suhi komprimirani zrak.

6.1.2 Uklopnik

UPOZORENJE!

Nikada za čišćenje konektora ne upotrebljavajte komprimirani zrak a da ga niste prvo rastavili.

Napomena:

Da biste zajamèili pouzdano djelovanje uklopnika, magnetske dijelove morate držati èiste. Ako konektor treba očistiti on se mora rastaviti i moraju se očistiti svi njegovi dijelovi. Druga je mogućnost zamjena konektora.

7 NARUČIVANJE PRIČUVNIH DIJELOVA

LAF 1601/ LAF 1601M je konstruiran i testiran u skladu s međunarodnim i Europskim normama IEC/EN 60974-1 i EN 60974-10. Servisna jedinica koja je izvršila servisiranje ili popravak obavezna je utvrditi da proizvod i dalje zadovoljava navedene norme.

Pričuvni dijelovi se trebaju naručivati preko najbližeg ESAB predstavnika pogledajte zadnju stranicu. Pri naručivanju pričuvnih dijelova, molimo navedite tip i broj stroja kao i namjenu i broj pričuvnog dijela kako je prikazano na popisu pričuvnih dijelova na stranici NO TAG. To će olakšati otpremu i osigurati da dobijete pravi dio.

bb06dw

- 10 -

NOTES

.............................................................................................................................................................

notes

- 11 -

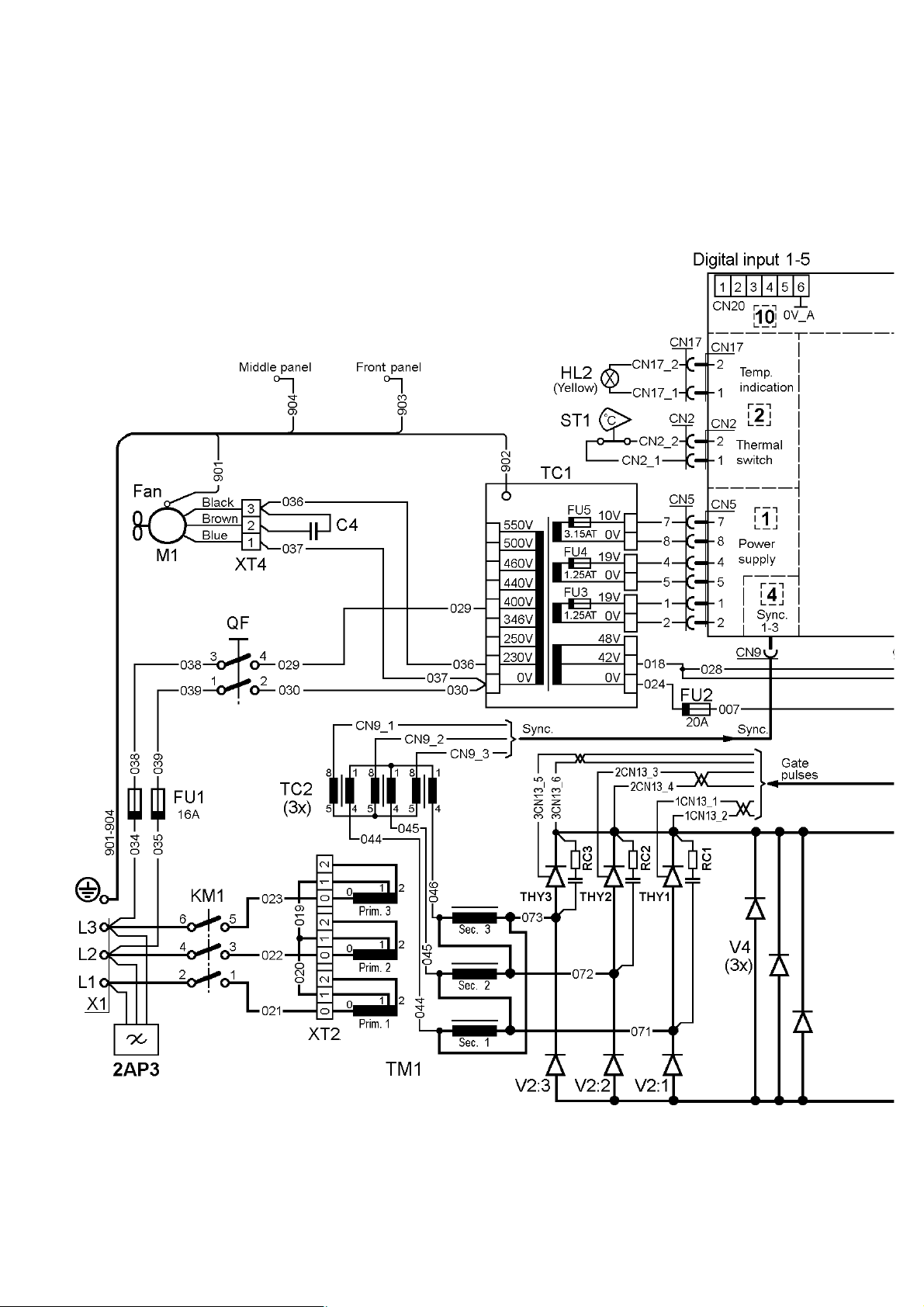

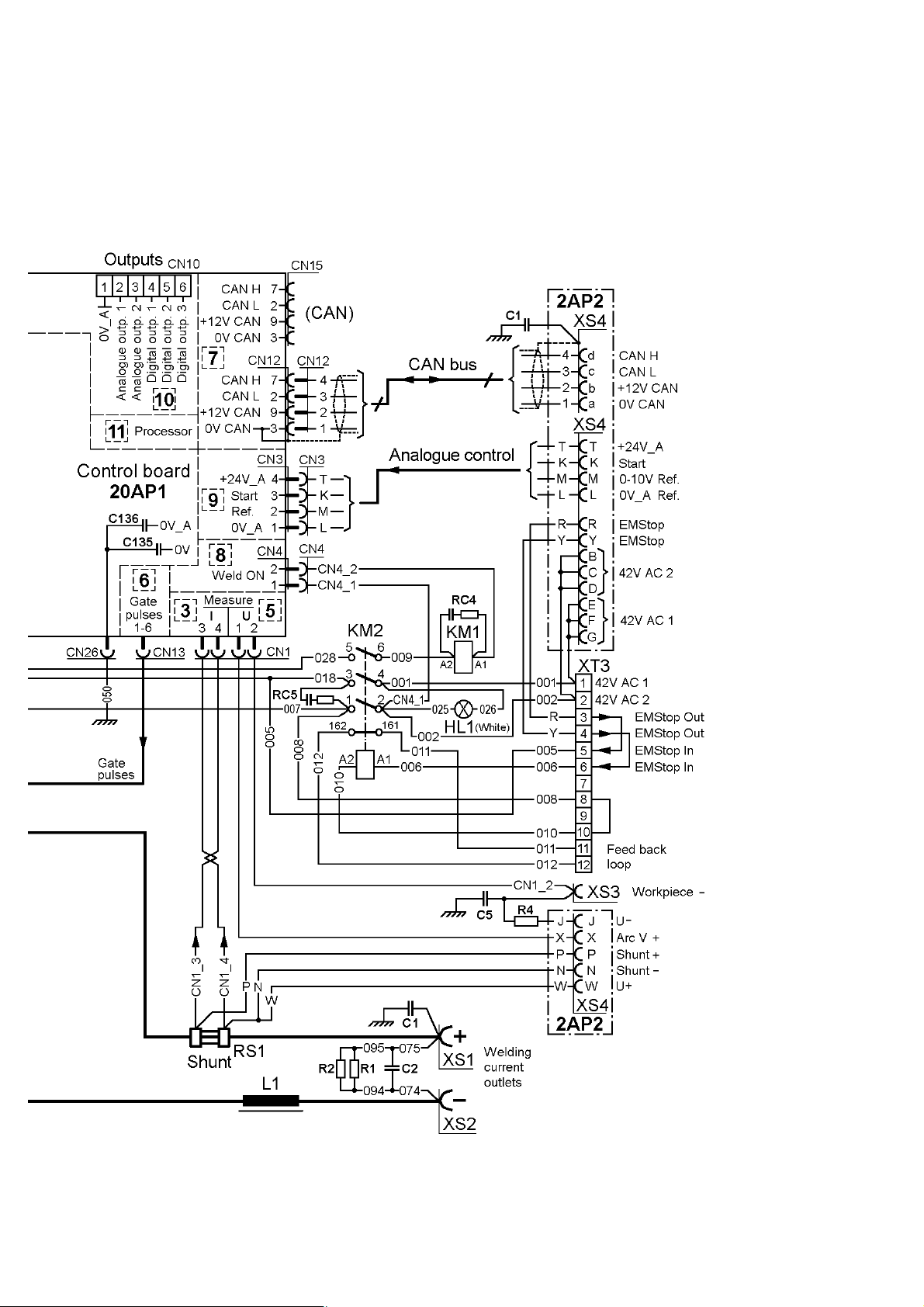

Valid for serial no 935-xxx-xxxx

bb06e

- 12 -

bb06e

- 13 -

Valid for serial no 126-xxx-xxxx

bb06e

- 14 -

bb06e

- 15 -

LAF 1601

bb06c

- 16 -

LAF 1601M

bb06c

- 17 -

LAF 1601/ LAF 1601M

Ordering no. Denomination Notes

0460 515 880 Welding power source LAF 1601

0460 515 881 Welding power source LAF 1601M

0459 839 059 Spare parts list LAF 1601/ LAF 1601M

The spare parts list is available on the Internet at www.esab.com
