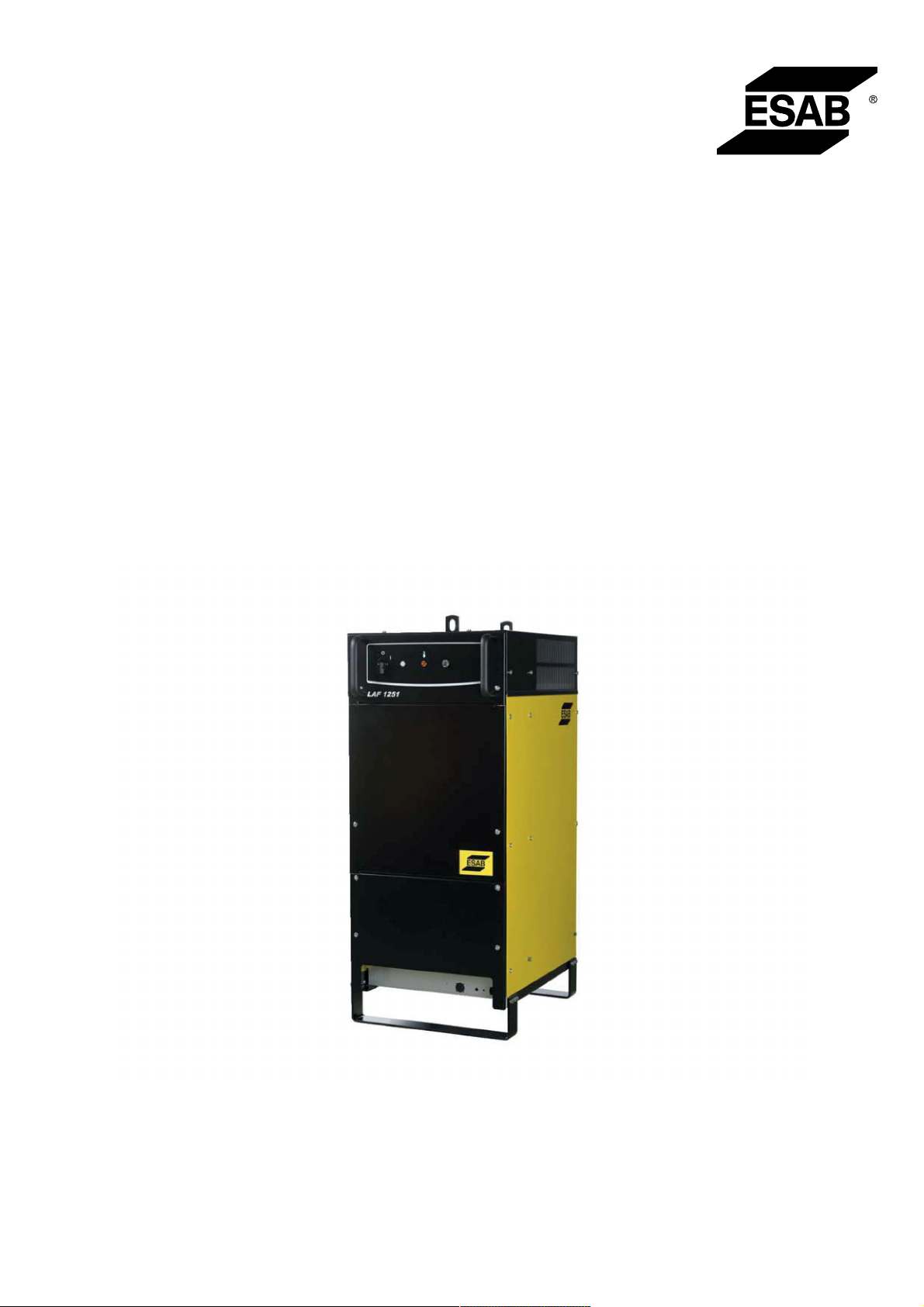

LAF 1251 / LAF 1251M
Технологическая инструкция
0449 505 101 RU 20190814
Valid for: serial no. 126-xxx-xxxx
СОДЕРЖАНИЕ
1
ТЕХНИКА БЕЗОПАСНОСТИ..................................................................... 4
1.1 Значение символов.............................................................................. 4
1.2 Правила техники безопасности ......................................................... 4
2
ВВЕДЕНИЕ ................................................................................................. 8
3
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ........................................................ 9
4
УСТАНОВКА ............................................................................................... 10
4.1 Расположение ....................................................................................... 10
4.2 Подключения......................................................................................... 11
5
ОПЕРАЦИЯ................................................................................................. 13
5.1 Элементы управления......................................................................... 13
6
ОБСЛУЖИВАНИЕ ...................................................................................... 14
6.1 Чистка ..................................................................................................... 14
6.1.1 Источник сварочного тока.................................................................. 14
6.1.2 Контактор............................................................................................. 14
7
ЗАКАЗ ЗАПАСНЫХ ЧАСТЕЙ.................................................................... 15
СХЕМА ................................................................................................................ 16
ИНСТРУКЦИЯ ПО ПОДКЛЮЧЕНИЮ ............................................................... 20
НОМЕРА ДЛЯ ЗАКАЗА...................................................................................... 22
Производитель оставляет за собой право изменять технические характеристики без предварительного уведомления.
0449 505 101 © ESAB AB 2019
1 ТЕХНИКА БЕЗОПАСНОСТИ
1 ТЕХНИКА БЕЗОПАСНОСТИ
1.1 Значение символов
При использовании в тексте руководства: Означает «Внимание!» Осторожно!
ОПАСНО!
Означает непосредственную опасность, которая, если ее не избежать,
может немедленно привести к серьезной травме или смерти.
ВНИМАНИЕ!
Означает потенциальную опасность, которая может привести к травме
или смерти.
ОСТОРОЖНО!
Означает опасности, которые могут привести к незначительным
травмам.
ВНИМАНИЕ!
Перед использованием необходимо внимательно
ознакомиться с инструкцией и соблюдать указания
на табличках, требования техники безопасности на
месте эксплуатации и данные паспортов
безопасности.
1.2 Правила техники безопасности
Пользователи оборудования компании ESAB несут полную ответственность за
соблюдение всеми лицами, работающими с оборудованием или вблизи от него, всех
соответствующих мер безопасности. Меры безопасности должны соответствовать
требованиям, которые распространяются на данный тип сварочного оборудования. В
дополнение к стандартным правилам, относящимся к рабочему месту, необходимо
выполнять следующие рекомендации.
Все работы должны выполняться прошедшим обучение персоналом, хорошо знакомым
с эксплуатацией оборудования. Неправильная эксплуатация оборудования может
привести к возникновению опасных ситуаций, следствием которых может стать
получение травм оператором и повреждение оборудования.
1. Все лица, использующие оборудование, должны быть ознакомлены с:
○ правилами его эксплуатации;
○ расположением органов аварийного останова;
○ их функционированием;
○ соответствующими правилами техники безопасности;
○ сваркой и резкой, а также другим применением оборудования.
2. Оператор должен убедиться в том, что:
○ в пределах рабочей зоны оборудования, при его запуске, не находятся
люди, не имеющие соответствующего разрешения;
○ при загорании дуги обеспечивается соответствующая защита персонала.
3. Рабочее место:
○ должно соответствовать выполняемой работе;
○ не должно быть подвержено сквознякам.
0449 505 101
- 4 -
© ESAB AB 2019
1 ТЕХНИКА БЕЗОПАСНОСТИ
4. Средства индивидуальной защиты:
○ Во всех случаях используйте рекомендованные средства индивидуальной
защиты, такие как защитные очки, огнестойкую одежду, защитные перчатки.
○ Запрещается носить незакрепленные предметы одежды и украшения,
такие как шейные платки, браслеты, кольца, и т.д., которые могут
зацепиться за детали оборудования или вызвать ожоги.
5. Общие меры безопасности:
○ Убедитесь в том, что обратный кабель надежно закреплен.
○ К работе с высоковольтным оборудованием может быть допущен только
квалифицированный электрик.
○ Соответствующие средства пожаротушения должны быть четко
обозначены и находиться поблизости.
○ Смазку или техническое обслуживание не следует выполнять во время
работы оборудования.
ВНИМАНИЕ!
Дуговая сварка и резка могут быть опасными для сварщика и других людей.
При выполнении сварки или резки примите меры предосторожности.
ЭЛЕКТРИЧЕСКИЙ УДАР - Может убить
• Установите и заземлите устройство в соответствии с инструкцией.
• Не прикасайтесь открытыми участками кожи, мокрыми перчатками
или мокрой одеждой к электрическим частям или электродам,
находящимся под напряжением.
• Обеспечьте индивидуальную изоляцию от земли и рабочего
оборудования.
• Обеспечьте безопасность вашего рабочего места.
ЭЛЕКТРИЧЕСКИЕ И МАГНИТНЫЕ ПОЛЯ могут быть опасными для
здоровья
• Сварщики с кардиостимуляторами должны проконсультироваться с
лечащим врачом. Электромагнитные поля могут нарушать работу
некоторых типов кардиостимуляторов.
• Воздействие электромагнитных полей может вызывать другие
неизвестные нарушения здоровья.
• Для минимизации воздействия электромагнитных полей сварщики
должны выполнять следующую процедуру:
○ Расположите электрод и рабочие кабели с одной стороны от вас.
По возможности закрепляйте их лентой. Не стойте между
кабелем горелки и рабочим кабелем. Запрещается оборачивать
кабель горелки или рабочий кабель вокруг тела. Источник
питания и кабели должны находиться как можно дальше от тела
сварщика.
○ Присоединяйте рабочий кабель к заготовке как можно ближе к
области сварки.
0449 505 101
ПАРЫ И ГАЗЫ могут быть опасными для здоровья
• Держите голову в стороне от выделяющихся паров.
• Используйте вентиляцию, вытяжку в районе горения дуги или и то и
другое, чтобы отвести пары и газы из зоны дыхания и с участка в
целом.
- 5 -
© ESAB AB 2019
1 ТЕХНИКА БЕЗОПАСНОСТИ
ИЗЛУЧЕНИЕ ДУГИ может вызвать повреждение органов зрения и
ожоги на коже.
• Обеспечьте защиту глаз и тела. Пользуйтесь правильно
подобранными сварочным щитком и светофильтрами, а также
надевайте защитную одежду.
• Обеспечьте защиту стоящих рядом людей с помощью
соответствующих экранов или шторок.
ШУМ - Чрезмерный шум может нарушить слух
Пользуйтесь средствами защиты органов слуха. Применяйте наушники или
другие средства защиты органов слуха.
ПОДВИЖНЫЕ ДЕТАЛИ могут быть причиной травм
• Следите, чтобы все дверцы, панели и крышки были закрыты и
зафиксированы. При необходимости снятия крышек для
техобслуживания и поиска неисправностей воспользуйтесь помощью
квалифицированного специалиста Установите панели и крышки и
закройте дверцы после технического обслуживания и перед запуском
двигателя.
• Перед установкой или подключением выключите двигатель.
• Следите за тем, чтобы руки, волосы, края одежды и инструменты не
касались движущихся деталей.
ОПАСНОСТЬ ВОЗГОРАНИЯ
• Искры (брызги) могут вызвать пожар. Убедитесь в том, что поблизости
нет воспламеняемых материалов.
• Не использовать на закрытых контейнерах.
НЕПРАВИЛЬНОЕ ФУНКЦИОНИРОВАНИЕ — в случае неправильного
функционирования обратитесь за помощью к специалистам.
ЗАЩИЩАЙТЕ СЕБЯ И ДРУГИХ!
ОСТОРОЖНО!
Данное изделие предназначено только для дуговой сварки.
ВНИМАНИЕ!
Нельзя использовать источник питания для отогревания замерзших труб.
ОСТОРОЖНО!
Оборудование Class А не предназначено для
использования в жилых помещениях, где
электроснабжение осуществляется из бытовых
сетей низкого напряжения. В таких местах могут
появиться потенциальные трудности обеспечение
электромагнитной совместимости оборудования
класса А вследствие кондуктивных и радиационных
помех.
0449 505 101
- 6 -
© ESAB AB 2019
1 ТЕХНИКА БЕЗОПАСНОСТИ
ПРИМЕЧАНИЕ!
Отправляйте подлежащее утилизации
электронное оборудование на предприятия по
переработке отходов!
В соблюдение Европейской Директивы 2012/19/EC
по утилизации электрического и электронного
оборудования, и при ее осуществлении в
соответствии с национальными законодательными
актами, электрическое и/или электронное
оборудование, которое достигло предельного срока
эксплуатации, должно отправляться на предприятия
по переработке отходов.
В качестве ответственного лица за оборудование вы
отвечаете за получение информации по
утвержденным станциям сбора отходов.
Для получения подробной информации
обращайтесь к ближайшему дилеру компании ESAB.
ESAB предлагает ассортимент принадлежностей для сварки и средств
индивидуальной защиты. Чтобы получить информацию для заказа, свяжитесь с
сотрудником ESAB или посетите наш сайт.
0449 505 101
- 7 -
© ESAB AB 2019
2 ВВЕДЕНИЕ
2 ВВЕДЕНИЕ
LAF 1251 / LAF 1251M — это трехфазные источники сварочного тока с дистанционным
управлением, разработанные для высокопроизводительной механизированной
дуговой сварки под флюсом (SAW).
Источники сварочного тока оснащены вентилятором для охлаждения и
предохранителем защиты от тепловой перегрузки. Во время срабатывания
предохранителя на передней панели автоматически загорается желтая лампа.
Предохранитель автоматически возвращается в исходное состояние, когда
температура снижается до допустимого уровня.
0449 505 101
- 8 -
© ESAB AB 2019
