ESAB LAF 1250M Instruction manual / Spare parts list (Replacement parts) [nl]

NL

LAF 1250M DC

Gebruiksaanwijzing

Valid for serial no. 644401 NL 2007--02--050449 016

ESAB AB, Welding Equipment, S--695 81 Laxå, Zweden, verklaart geheel onder eigen verantwoorde-

L

lijkheid dat lasstroombron LAF 1250M van het serienummer 606 in overeenstemming is met norm EN
60974--1 conform de bepalingen in richtlijn (73/23/EEG) met de annex (93/68/EEG) en met norm EN
60974--10 conform de bespalingen in richtlijn (89/336/EEG) met annex (93/68/EEG).

-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -----------------------------------­axå 2006--04--19

Kent Eimbrodt
Global Director
ESAB AB, Welding Equipment
SE--695 81 LAXÅ
SWEDEN Tel: + 46 584 81000 Fax: + 46 584 411721

VERKLARING VAN OVEREENSTEMMING

2

1 VEILIGHEID 4.......................................................

2 INTRODUCTIE 6.....................................................

2.1 Algemeen 6................................................................

2.2 Technische gegevens 6......................................................

3 INSTALLATIE 7......................................................

3.1 Algemene informatie 7.......................................................

3.2 Uitpakken en plaatsing. 7.....................................................

3.3 Aansluitingen 7.............................................................

3.4 Printplaat 8.................................................................

4 INGEBRUIKNEMING 9...............................................

4.1 Algemene informatie 9.......................................................

4.2 Bedieningsorganen 9........................................................

4.3 Ingebruikneming 9...........................................................

5 ONDERHOUD 10......................................................

5.1 Algemeen 10................................................................

5.2 Reiniging 10.................................................................

6 BESTELLEN VAN RESERVEONDERDELEN 10..........................

SCHEMA 12.............................................................

LIJST VAN KOMPONENTEN 13...........................................

AANSLUITINGSINSTRUCTIES 14.........................................

RESERVEONDERDELENLIJST 15.........................................

Recht op wijzigingen zonder voorafgaande mededeling voorbehouden.

TOCh

-- 3 --

NL

1VEILIGHEID

De gebruiker van een ESAB lasuitrusting draagt de uiteindelijke verantwoordelijkheid voor de veilig­heidsmaatregelen die van toepassing zijn voor het personeel dat met of in de buurt van de
installatie werkt. De veiligheidsmaatregelen moeten voldoen aan de eisen die aan dit type
lasuitrusting gesteld worden. De inhoud van deze aanbevelingen moet beschouwd worden als
een aanvulling op de normale regels die van toepassing zijn voor een werkplaats.

Alle handelingen moeten uitgevoerd worden door personeel dat goed op de hoogte is van de
werking van de lasuitrusting. Een verkeerd maneuver kan tot een abnormale situatie leiden
waardoor de operateur gewond kan raken en de machine beschadigd kan worden.

1. Al het personeel dat met de machine werkt, moet goed op de hoogte zijn van:

S de bediening
S de plaats van de noodstop
S de werking
S de geldende veiligheidsvoorschriften
S de lastechniek

2. De operateur moet controleren:
S of er zich geen onbevoegden binnen het werkgebied van de lasuitrusting bevinden,

voor hij begint te werken.

S of er niemand op een onbeschermde plaats staat wanneer de lichtboog wordt ontsto-

ken.

3. De werkplaats moet:

S doelmatig zijn
S tochtvrij zijn

4. Persoonlijke veiligheidsuitrusting
S Draag altijd de voorgeschreven persoonlijke veiligheidsuitrusting zoals b.v. een lasbril,

onontvlambare kleding, lashandschoenen.

S Draag nooit loszittende kleding zoals sjaals, armbanden, ringen e.d. die beklemd kun-

nen raken, of brandwonden kunnen veroorzaken.

5. Algemene veiligheidsvoorschriften

S Controleer of de aangeduide retourleiders goed aangesloten zijn.
S Alleen bevoegd personeel mag aan de elektrische eenheden werken.
S De benodigde brandblusuitrusting moet gemakkelijk bereikbaar zijn op een duidelijk

aangegeven plaats.

S Wanneer de lasuitrusting in gebruik is, mag hij niet gesmeerd worden en mag er geen

onderhoud uitgevoerd worden.

SafH

-- 4 --

NL

WAARSCHUWING

DE VLAMBOOG EN HET SNIJDEN KUNNEN GEVAARLIJK ZIJN VOOR UZELF EN VOOR ANDE­REN; DAAROM MOET U VOORZICHTIG ZIJN BIJ HET LASSEN. VOLG DE VEILIGHEIDSVOOR­SCHRIFTEN VAN UW WERKGEVER OP. ZE MOETEN GEBASEERD ZIJN OP DE WAARSCHU­WINGSTEKST VAN DE PRODUCENT.

ELEKTRISCHE SCHOK -- Kan dodelijk zijn

S Installeer en aard de lasuitrusting volgens de geldende normen.
S Raak delen die onder stroom staan en elektroden niet aan met onbedekte handen of met natte

beschermuitrusting.

S Zorg dat u geïsoleerd bent van aarde en van het werkstuk.
S Zorg ervoor dat u een veilige werkhouding hebt.

ROOK EN GAS -- Kunnen uw gezondheid schaden

S Zorg ervoor dat u niet met uw gezicht in de lasrook hangt.
S Ververs regelmatig de lucht in de werkruimte en zorg ervoor dat de lasrook en het gas afgezo-

gen worden.

LICHTSTRALEN -- Kunnen de ogen beschadigen en de huid verbranden

S Bescherm uw ogen en uw lichaam. Gebruik een geschikte lashelm met filter en draag altijd be-

schermende kleding.

S Scherm uw werkruimte af met geschikte beschermmiddelen of gordijnen, zodat niemand an-

ders gewond kan raken.

BRANDGEVAAR

S De vonken kunnen brand veroorzaken. Zorg er daarom voor dat er geen brandgevaarlijk mate-

riaal in de buurt is.

LAWAAI -- Geluidsoverlast kan het gehoor beschadigen

S Bescherm uw oren. Gebruik gehoorbeschermers of andere gehoorbescherming.
S Waarschuw omstanders voor de gevaren.

BIJ DEFECTEN -- Neem contact op met een vakman.

LEES DEZE GEBRUIKSAANWIJZING GRONDIG DOOR VOOR U

OVERGAAT TOT INSTALLATIE EN GEBRUIK.

BESCHERM UZELF EN ANDEREN!

WAARSCHUWING

Dit product is bestemd voor industrieel gebruik. In een woonomgeving kan dit
product radiostoring veroorzaken. Het is de verantwoordelijkheid van de gebruiker
om passende voorzorgsmaatregelen te nemen.

WAARSCHUWING!

Lees deze gebruiksaanwijzing grondig door
voor u overgaat tot installatie en gebruik.

Voer nooit elektrische apparatuur met gewoon afval af!

In overeenstemming met de Europese richtlijn 2002/96/EC voor Afval van Elektrische en
Elektronische Apparatuur en de toepassing hiervan overeenkomstig nationale
regelgeving, moeten producten aan het einde van de levensduur apart worden
ingezameld en worden aangeboden bij een recyclingsinrichting. Als de eigenaar van de
apparatuur moet u bij uw lokale contactpersoon informatie opvragen over een
goedgekeurd inzamelplan.

Naleving van deze Europese richtlijn verbetert het milieu en uw gezondheid!

SafH

-- 5 --

NL

2 INTRODUCTIE

2.1 Algemeen

De LAF 1250M is een op afstand bestuurde, driefasige lasstroombron bestemd voor
hoogproductief, machinaal gas--metaal--booglassen (MIG/MAG) of poeder--booglas­sen (UP). De stroombron dient altijd in combinatie met ESAB’s afstandsbediening
A2--A6 Process Controller (PEH) te worden gebruikt.

De LAF--lasstroombron is voorzien van ventilatorkoeling en een thermoschakelaar
tegen overbelasting. Wanneer de thermoschakelaar de spanning verbreekt, gaat het
gele lampje op het frontpaneel automatisch branden. De thermoschakelaar sluit
weer automatisch, wanneer de temperatuur tot een aanvaardbaar niveau is gedaald.

De lasstroombron en de afstandsbediening zijn met elkaar verbonden door een bus
met twee draden, zodat nauwkeurige regeling van het lasproces mogelijk is.

Vanaf het frontpaneel van de afstandsbediening kunt u alle lasparameters voor de
lasstroombron instellen.

De werking van de lasstroombron wordt volledig geregeld en bewaakt door de
afstandsbediening. Met de afstandsbediening kunt u bovendien de start-- en
stopparameters instellen. De vooraf ingestelde stroomparameters kunnen tijdens het
lassen worden bewaakt.

Voor gedetailleerde informatie over de instelmogelijkheden en de functie van de
lasstroombron wordt verwezen naar de gebruiksaanwijzing voor de
A2--A6 Process Controller.

2.2 Technische gegevens

LAF 1250M

Spanning 220/230/400/415/500 V, 3μ50 Hz

230/400/440/550 V, 3μ60 Hz

Toegelaten belasting bij:

100 % intermittentie 1250 A/44 V

Instelbereik

MIG/MAG 60 A/ 17 V -- 1250 A/ 44 V
UP 40 A/ 22 V -- 1250 A/ 44 V

Nullastspanning 51 V
Nullastvermogen 220 W
Rendement 0,87
Vermogensfactor 0,92
Gewicht 490 kg
Afmetingen LxBxH 774 x 598 x 1430
Beschermingsgraad IP 23
Gebruiksklasse

Veiligheidsnorm

De IP --code geeft de beveiligingsklasse aan, d.w.z. de graad van bescherming tegen vaste voorwer­pen en vocht. Een apparaat met IP 23 is bestemd voor gebruik zowel binnen-- als buitenshuis.

Gebruiksklasse

Het symbool betekent dat de lasstroombron geconstrueerd is voor het gebruik in ruimten
met een verhoogd elektrisch risico.

fja3d1ha

-- 6 --

NL

3 INSTALLATIE

3.1 Algemene informatie

De installatie dient door een bevoegd persoon te worden uitgevoerd.

3.2 Uitpakken en plaatsing.

WAARSCHUWING -- GEVAAR VOOR KANTELEN!

Veranker de uitrusting, met name wanneer de ondergrond niet egaal is of
schuin afloopt.

S Plaats de lasstroombron op een egale ondergrond.
S Zorg dat de koeling niet wordt gehinderd.

Hijs--instructie

3.3 Aansluitingen

S De lasstroombron is bij aflevering ingesteld op

aansluiting op 400 V. Bij aansluiting op een andere
netspanning moeten er wijzigingen in de hoofd-- en
bedieningstransformator worden aangebracht zoals
aangegeven in de aanwijzingen voor de
aansluiting op pag. 14.

S Kies een netkabel met de juiste kabeldoorsnede en

beveilig de kabel met de juiste zekering confor m de
geldende lokale voorschriften (zie tabel op pag. 8).

S Sluit de massakabel aan op de bout die is aangeduid

met .

S Zet de kabelontlasting vast (1).
S Sluit de netkabel aan op de

hoofdaansluitblokken L1, L2 en L3.

S Sluit de bedieningskabel tussen de LAF--lasstroombron en de afstandsbediening

aan op het 28--polige contact (2) dataan de binnenzijde van de lasstroombron
zit.

S Suit de 1--polig proefdraad (4).
S Sluit een passende las-- en retourkabel aan op de contacten (3) + en - die op het

front van de lasstroombron zitten.

fja3i1ha

-- 7 --

NL

Aansluiting op het net

LAF 1250M 50 Hz 60 Hz

Spanning (V) 230 400 / 415 500 230 400 / 440 550

Stroom (A) :

100% 171 99 80 171 99 80

Kabeldoorsnede mm23x70+ 35 3x35+ 25 3x25+ 16 3x70+ 35 3 x35+ 25 3x25+ 16

Zekering traag (A) 160 100 80 160 100 80

3.4 Printplaat

DIP--schakelaar

De printplaat (AP1) is voorzien van twee DIP--schakelaars (SW1 en SW2), die bij
aflevering een bepaalde voorinstelling hebben. Deze voorinstelling mag niet in het
veld worden gewijzigd.

Bij de aflevering van r eser veonder delen moet de instelling van de DIP--schakelaars
worden gecontroleerd (en zo nodig worden bijgesteld), alvorens de printplaat in de
lasstroombron te monteren.

S DIP--schakelaar SW1

Voor een goede communicatie met de
A2--A6 Process Controller (PEH) moet
DIP--schakelaar 1 (SW1) juist worden ingesteld.

S DIP--schakelaar SW2

Omdat de A2--A6 Process Controller (PEH) moet
weten hoe groot de aangesloten stroombron is,
moet de DIP--switch 2 (SW2) worden ingesteld.

Instelling van DIP--schakelaar SW1

S Zet pool 6 in de stand ”OFF” en alle

andere omzetters in de stand ”ON”.

Instelling van DIP--schakelaar SW2

S Zet pool 2 in de stand “OFF” en alle andere polen

in de stand “ON”.

Lasstroombronprogramma

Het programma van de lasstroombron ligt opgeslagen
in het geheugenkapsel IC 6. Het ligt in een houder en
kan vervangen worden.

fja3i1ha

-- 8 --

NL

4 INGEBRUIKNEMING

4.1 Algemene informatie

De algemene veiligheidsvoorschriften voor het g eb ruik van de hier beschre­ven uitrusting vindt u op pagina 4. Lees deze voorschriften zorgvuldig door,
voordat u de uitrusting in gebruik neemt.

N.B. Lasstroombron nooit zonder zijplaten gebruiken!

4.2 Bedieningsorganen

Het frontpaneel bestaat uit:

1. Een hoofdschakelaar die de ingaande voeding naar de lasstroombron
onderbreekt.

2. Een indicatielampje (wit) dat bij inschakeling van de hoofdschakelaar gaat
branden.

3. Een indicatielampje (geel) dat gaat branden, wanneer de thermoschakelaar de
spanning onderbreekt vanwege overtemperatuur in de transformator. Het
indicatielampje dooft, wanneer de temperatuur tot een aanvaardbaar niveau is
gedaald.

4. Een druktoets voor het terugstellen van automatische zekering FU2 voor 42 V
voeding

4.3 Ingebruikneming

S Sluit de retourkabel aan op het werkstuk.
S Zet de hoofdschakelaar (1) in de stand ”I”.

Het witte indicatielampje (2) gaat branden en de ventilator slaat aan.

S Stel de lasparameters in en start het lasproces vanaf de afstandsbediening

(zie gebruiksaanwijzing voor de afstandsbediening
A2--A6 Process Controller 0443 745 xxx).

fja3o1ha

-- 9 --

NL

5 ONDERHOUD

5.1 Algemene informatie

N.B.

Als u zelf reparaties aan de machine uitvoert om eventuele storingen te verhelpen,
wijst ESAB alle verantwoordelijkheid af en kunt u geen aanspraken maken op
schadevergoeding of een beroep doen op de garantie.

5.2 Reiniging

S Reinig de lasstroombron zo nodig.

Doe dat bij voorkeur met droge perslucht.

WAARSCHUWING!

Een verstopte of geblokkeerde luchtuitlaat/luchtinlaat leidt tot oververhitting.

Opmerking!

Houd de magnetische onderdelen schoon voor een veilige werking van de
contactgever.
Bij het schoonmaken van de contactgever dient u deze volledig te demonteren en
de onderdelen stuk voor stuk schoonmaken. U kunt ook een andere contactgever
monteren.

WAARSCHUWING!

Gebruik nooit perslucht om de contactgever schoon te spuiten zonder de
contactgever helemaal te demonteren.

6 BESTELLEN VAN RESERVEONDERDELEN

LAF 1250M DC is zodanig geconstrueerd en getest dat deze voldoet aan de interna­tionale en europese norm IEC/EN 60974--1 en IEC/EN 60974--10.
Na onderhoud-- of reparatiewerkzaamheden dient de uitvoerende instantie erop toe
te zien dat het product nog steeds voldoet aan de
bovengenoemde norm.

Reserveonderdelen zijn te bestellen via de dichtstbijzijnde ESAB--vertegenwoordiger,
zie de laatste pagina van dit boek. Geef bij bestelling altijd het machinetype, het se­rienummer en de aanduiding plus het onderdelennr. aan die staan aangegeven in de
lijst met reserveonderdelen op pag. 15.
Dit vergemakkelijkt het uitvoeren van de bestelling en garandeert een correcte lever­ing.

fja3m1ha

-- 1 0 --

sida

-- 1 1 --

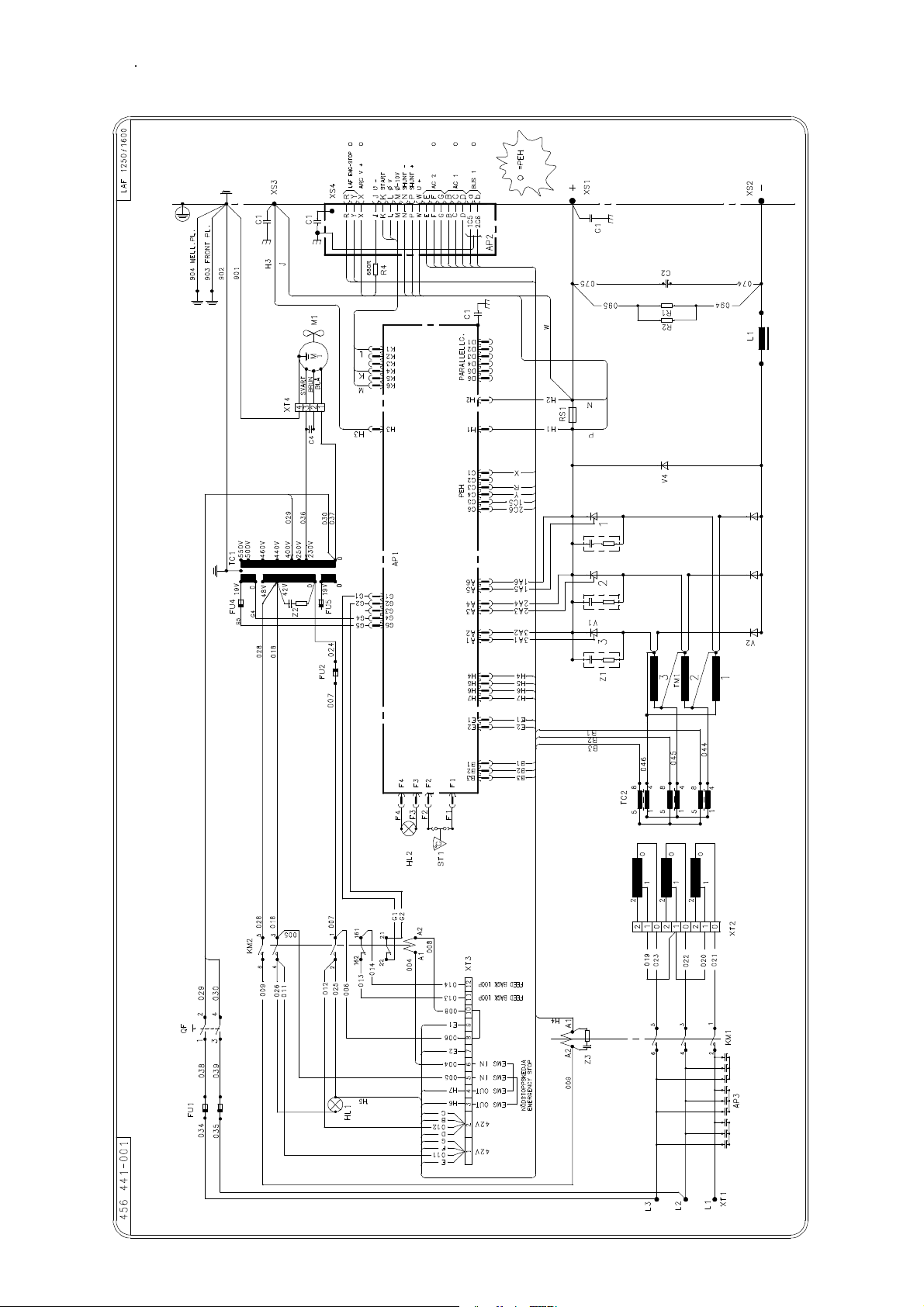

Schema

fja3e11a

-- 1 2 --

Lijst van komponenten

C = Component designation in the circuit diagram

C

Denomination Remarks

V2 Silicon diode
C4 Capacitor 400 V
FU1 Fuse 16 A, 500 V
FU2 Automatic fuse 20 A
KM1 Contactor 42 V, 50 Hz
AP1 Circuit board
M1 Fan
QF Main switch (black)
HL1 Indicating lamp (white)
HL2 Indicating lamp (yellow)
V1 Thyristor 1100 A/300 V
TC1 Control transformer 42 V, 900VA
AP2 Circuit board, insulation
AP3 Circuit board, EMC filter
TC2 Transformer

fja3e11b

-- 1 3 --

Aansluitingsinstructies

LAF 1250M

fja3c12a

-- 1 4 --

Reserveonderdelenlijst

Edition 2006--06--26

Ordering no. Denomination Notes

0456 323 881 Welding power source LAF 1250M

Abbreviations used in the spare parts list:

C = Component designation in the circuit diagram

sparefram

-- 1 5 --

Item

Qty. Ordering no. Denomination Remarks C

no.

0456 323 881 Welding power source LAF 1250M

1 1 0551 203 081 Shunt 1500 A RS1
2 0191 085 105 Capacitor 400 V C4
3 1 0490 600 606 Silicon diode V4
6 1 0320 445 882 Inductor L1
7 1 0320 444 882 Inductor coil
8 1 0460 004 880 Fan complete

8:1 1 0459 983 880 Fan M1

9 3 0320 924 882 Thyristor bridge
10 0041 051 606 Contact protection
11 1 0320 946 001 Thyristor 1100 A/ 300 V V1
12 2 0567 200 610 Fuse 16 A, 500 V FU1
13 1 0320 746 002 Main switch (black) QF
14 1 0192 576 004 Indicating lamp (white) HL1
15 1 0192 576 303 Indicating lamp (yellow) HL2
16 1 0193 586 104 Automatic fuse 20 A FU2
18 2 0156 388 001 Handle
19 110486 368 880

0486 525 880
20 0805 586 131 Contactor KM2
21 1 0442 849 881 Contactor KM1
22 3 0319 828 001 Transformer TC2
23 0460 092 001 Contact transformer 42 V, 900 VA TC1
24 1 0486 224 880 Circuit board, EMC filter AP3
25 2 0158 115 880 Cable inlet
26 1 0469 842 880 Transformer coil
27 1 0469 845 880 Transformer TM1
28 0490 600 626 Silicon diode V2
33 1 0487068880

0368544006
34 1 0191093135 Resistor 680R R4
35 0523300201 Positive terminal
36 0319445001 Thermostat

Circuit board
Flash memory

Circuit board, insulation
Sleeve socket

28--pole, Burndy

AP1
IC6

AP2
XS24

f456323s

-- 1 6 --

f456323s

-- 1 7 --

ESAB subsidiaries and representative offices

Europe

AUSTRIA

ESAB Ges.m.b.H
Vienna--Liesing
Tel: [phone]
Fax: [phone]

BELGIUM

S.A. ESAB N.V.
Brussels
Tel: [phone]
Fax: [phone]

THE CZECH REPUBLIC

ESAB VAMBERK s.r.o.
Vamberk
Tel: [phone]
Fax: [phone]

DENMARK

Aktieselskabet ESAB
Herlev
Tel:[phone]
Fax:[phone]

FINLAND

ESAB Oy
Helsinki
Tel: [phone]
Fax: [phone]

FRANCE

ESAB France S.A.
Cergy Pontoise
Tel:[phone]
Fax:[phone]

GERMANY

ESAB GmbH
Solingen
Tel: [phone]
Fax: [phone]

GREAT BRITAIN

ESAB Group (UK) Ltd
Waltham Cross
Tel: [phone]
Fax: [phone]

ESAB Automation Ltd
Andover
Tel: [phone]
Fax: [phone]

HUNGARY

ESAB Kft
Budapest
Tel:[phone]
Fax:[phone]

ITALY

ESAB Saldatura S.p.A.
Mesero (Mi)
Tel:[phone]
Fax:[phone]

THE NETHERLANDS

ESAB Nederland B.V.
Utrecht
Tel: [phone]
Fax: [phone]

NORWAY

AS ESAB
Larvik
Tel:[phone]
Fax:[phone]

POLAND

ESAB Sp.zo.o.
Katowice
Tel: [phone]
Fax: [phone]

PORTUGAL

ESAB Lda
Lisbon
Tel: [phone]
Fax: [phone]

SLOVAKIA

ESAB Slovakia s.r.o.
Bratislava
Tel:[phone]
Fax:[phone]

SPAIN

ESAB Ibérica S.A.
Alcalá de Henares (MADRID)
Tel: [phone]
Fax: [phone]

SWEDEN

ESAB Sverige AB
Gothenburg
Tel:[phone]
Fax:[phone]

ESAB international AB
Gothenburg
Tel:[phone]
Fax:[phone]

SWITZERLAND

ESAB AG
Dietikon
Tel: [phone]
Fax: [phone]

North and South America

ARGENTINA

CONARCO
Buenos Aires
Tel: [phone]
Fax: [phone]

BRAZIL

ESAB S.A.
Contagem--MG
Tel: [phone]
Fax: [phone]

CANADA

ESAB Group Canada Inc.
Missisauga, Ontario
Tel: [phone]
Fax: [phone]

MEXICO

ESAB Mexico S.A.
Monterrey
Tel: [phone]
Fax: [phone]

USA

ESAB Welding & Cutting Products
Florence, SC
Tel: [phone]
Fax: [phone]

Asia/Pacific

CHINA

Shanghai ESAB A/P
Shanghai
Tel: [phone]
Fax: [phone]

INDIA

ESAB India Ltd
Calcutta
Tel: [phone]
Fax: [phone]

INDONESIA

P.T. ESABindo Pratama
Jakarta
Tel: [phone]
Fax: [phone]

JAPAN

ESAB Japan
Tokyo
Tel: [phone]
Fax:[phone]

MALAYSIA

ESAB (Malaysia) Snd Bhd
Selangor
Tel: [phone]
Fax:[phone]

SINGAPORE

ESAB Asia/Pacific Pte Ltd
Singapore
Tel:[phone]
Fax: [phone]

SOUTH KOREA

ESAB SeAH Corporation
Kyungnam
Tel: [phone]
Fax: [phone]

UNITED ARAB EMIRATES

ESAB Middle East FZE
Dubai
Tel: [phone]
Fax: [phone]

Representative offices

BULGARIA

ESAB Representative Office
Sofia
Tel/Fax: [phone]

EGYPT

ESAB Egypt
Dokki--Cairo
Tel: [phone]
Fax: [phone]

ROMANIA

ESAB Representative Office
Bucharest
Tel/Fax: [phone]

RUSSIA

LLC ESAB
Moscow
Tel: [phone]
Fax: [phone]

LLC ESAB
St Petersburg
Tel: [phone]
Fax: [phone]

Distributors

For addresses and phone
numbers to our distributors in
other countries, please visit our
home page

www.esab.com

ESAB AB
SE-- 695 81 LAXÅ
SWEDEN
Phone [phone]

www.esab.com

061127
