ESAB LAF 1250M Instruction manual / Spare parts list (Replacement parts) [fr]

FR

LAF 1250M DC

Manuel d’instructions

Valid for serial no. 644401 FR 2007--02--050449 016

ESAB AB, Welding Equipment, S--695 81 Laxå Suède, certifie que la source de courant de soudage

L

LAF 1250M à partir du numéro de série 606 est conforme à la norme EN 60974--1 selon les cinditions
de la directive (73/23/CEE) avec additif (93/68/CEE) et à la norme EN 60974--10 selon les conditions
de la directive (89/336/CEE) avec additif (93/68/CEE).

-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -----------------------------------­axå 2006--04--19

Kent Eimbrodt
Global Director
ESAB AB, Welding Equipment
SE--695 81 LAXÅ
SWEDEN Tel: + 46 584 81000 Fax: + 46 584 411721

CERTIFICA T DE CONFORMITÉ

2

1 SÉCURITÉ 4.........................................................

2 INTRODUCTION 6...................................................

2.1 Généralités 6...............................................................

2.2 Caractéristiques techniques 6.................................................

3 INSTALLATION 7....................................................

3.1 Généralités 7...............................................................

3.2 Désemballage et placement 7.................................................

3.3 Raccordements 7...........................................................

3.4 Carte à circuit imprimé 8.....................................................

4 MISE EN MARCHE 9.................................................

4.1 Généralités 9...............................................................

4.2 Organes de contrôle 9.......................................................

4.3 Miseenmarche 9...........................................................

5 ENTRETIEN 10.......................................................

5.1 Généralités 10...............................................................

5.2 Nettoyage 10................................................................

6 COMMANDE DES PIÈCES DE RECHANGE 10...........................

SCHÉMA 12.............................................................

LISTE DES COMPOSANTS 13...........................................

INSTRUCTIONS DE BRANCHEMENT 14...................................

LISTE DE PIÈCES DÉTACHÉES 15........................................

Sous réserve de modifications sans avis préalable.

TOCf

-- 3 --

FR

1 SÉCURITÉ

Il incombe à l’utilisateur d’un équipement de soudage ESAB de prendre toutes les mesures
nécessaires pour garantir la sécurité du personnel utilisant le système de soudage ou se trou­vant à proximité. Les mesures de sécurité doivent répondre aux normes correspondant à ce
type d’appareil. Le contenu de ces recommandations peut être considéré comme un complé­ment à la réglementation ordinaire relative à la sécurité sur le lieu de travail.

L’utilisation de l’appareil doit être conforme au mode d’emploi et exclusivement réservée à des
opérateurs habilités. Toute utilisation incorrecte risque de créer une situation anormale pou­vant soit blesser l’opérateur, soit endommager le matériel.

1. Toute personne utilisant la machine de soudage devra bien connaître:

S sa mise en service
S l’emplacement de l’arrêt d’urgence
S son fonctionnement
S les règles de sécurité en vigueur
S le processus de soudage

2. L’opérateur doit s’assurer:
S que personne ne se trouve dans la zone de travail de l’équipement au moment de sa mise en

service.

S que personne n’est sans lorsque l’arc est amorcé.

3. Le poste de travail doit être:

S conforme au type de travail
S non soumis à des courants d’air.

4. Protection personnelle
S Toujours utiliser l’équipement recommandé de protection personnelle, tel que lunettes protec-

trices, vêtements ignifuges, gants protecteurs.

S Eviter de porter des vêtements trop larges ou par exemple une ceinture, un bracelet,

etc. pouvant s’accrocher en cours d’opération ou occasionner des brûlures.

5. Divers

S S’assurer que les câbles sont bien raccordés.
S Seul du personnel spécialement qualifié est habilité à intervenir sur le système

électrique.

S Un équipement de lutte contre l’incendie doit se trouver à proximité et clairement signalé.
S Ne pas effectuer de graissage ou d’entretien en cours de marche.

SafF

-- 4 --

FR

AVERTISSEMENT

LE SOUDAGE ET LE COUPAGE À L’ARC PEUVENT ÊTRE DANGEREUX POUR VOUS COMME
POUR AUTRUI. SOYEZ DONC TRÈS PRUDENT EN UTILISANT LA MACHINE À SOUDER. OB ­SERVEZ LES RÈGLES DE SÉCURITÉ DE VOTRE EMPLOYEUR, QUI DOIVENT ÊTRE BASÉES
SUR LES TEXTES D’AVERTISSEMENT DU FABRICANT

DÉCHARGE ÉLECTRIQUE -- Danger de mort

S Installer et mettre à la terre l’équipement de soudage en suivant les normes en vigueur.
S Ne pas toucher les parties conductrices. Ne pas toucher les électrodes avec les mains nues ou

des gants de protection humides.

S S’isoler du sol et de la pièce à souder
S S’assurer que la position de travail adoptée est sûre.

FUMÉES ET GAZ -- Peuvent nuire à la santé

S Éloigner le visage des fumées de soudage.
S Ventiler et aspirer les fumées de soudage pour assurer un environnement de travail sain.

RADIATIONS LUMINEUSES DE L’ARC -- Peuvent abîmer les yeux et brûler la peau

S Se protéger les yeux et la peau. Utiliser un écran soudeur et porter des gants et des vêtements

de protection.

S Protéger les personnes voisines des effets dangereux de l’arc par des rideaux ou des écrans

protecteurs.

RISQUES D’INCENDIE

S Les étincelles (ou ”puces” de soudage) peuvent causer un incendie. S’assurer qu’aucun objet

inflammable ne se trouve à proximité du lieu de soudage.

BRUIT -- Un niveau élevé de bruit peut réduire les facultés auditives

S Se protéger. Utiliser des protecteurs d’oreilles ou toute autre protection auditive.
S Avertir des risques encourus les personnes se trouvant à proximité.

EN CAS DE MAUVAIS FONCTIONNEMENT -- Faire appel à un technicien qualifié.

LIRE ATTENTIVEMENT LE MODE D’EMPLOI AVANT D’INSTALLER LA MACHINE ET DE L’UTILISER.

PROTÉGEZ--VOUS ET PROTÉGEZ LES AUTRES!

AVERTISSEMENT

Ce produit est destiné à un usage industriel. Dans des environnements
domestiques ce produit peut provoquer des interférences parasitaires.
C’est la responsabilité de l’utilisateur de prendre les précautions adéquates.

ATTENTION!

Lire attentivement le mode d’emploi avant
d’installer la machine et de l’utiliser.

Ne pas jeter les appareils électriques avec les déchets ordinaires !

Conformément à la Directive Européenne 2002/96/EC relative aux déchets d’équipements
électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale,
les appareils électriques doivent être collectés à part et être soumis à un recyclage
respectueux de l’environnement. En tant que propriétaire de l’équipement, vous devriez
vous informer sur les systèmes de collecte approuvés auprès nos représentants locaux.

Appliquer cette Directive Européenne améliorera l’environnement et la santé !

SafF

-- 5 --

FR

2 INTRODUCTION

2.1 Généralités

LAF 1250M est une source de courant triphasé, télécommandée, prévue pour le

soudage à l’arc mécanisé avec électrode fusible (MIG/MAG) ou sous flux mécanisé
à grand rendement. Du type à commande à distance, la source de courant ne
s’utilise qu’avec le coffret de commande A2--A6 Process Controller (PEH) d’ESAB.

La source de courant est refroidie par ventilateur et protégée contre les surcharges
par un thermorupteur. Le déclenchement du thermorupteur est signalé par
l’allumage du témoin jaune situé sur la face avant. Le réarmement du thermorupteur
est automatique lorsque la température redevient normale.

La source de courant et le coffret de commande sont reliés par un bus à deux
conducteurs qui permet la commande précise du procédé de soudage.

Le réglage de la source de courant s’effectue sur la face avant du coffret de
commande qui permet de régler tous les paramètres de soudage.

Le mode de fonctionnement de la source de courant est contrôlé et surveillé par le
coffret de commande qui permet également de régler les caractéristiques de marche
et d’arrêt. Les paramètres de courant préréglés peuvent être surveillés pendant la
soudure.

Pour une information plus détaillée sur le mode de fonctionnement et les possibilités
de réglage de la source de courant, se référer au mode d’emploi du coffret de
commande A2--A6 Process Controller.

2.2 Caractéristiques techniques

LAF 1250M

Tension 220/230/400/415/500 V, 3μ50 Hz

230/400/440/550 V, 3μ60 Hz

Charge permise à:

100 % facteur de marche 1250 A/44 V

Plagederéglage

MIG/MAG
Soudage d’arc sous flux

Tension à vide 51 V
Puissance à vide 220 W
Rendement 0,87
Facteur de puissance 0,92
Poids 490 kg
Dimensions L x L x H 774 x 598 x 1430
Classe de protection IP 23
Classe d’utilisation

60 A/ 17 V -- 1250 A/ 44 V

40 A/ 22 V -- 1250 A/ 44 V

Classe de protection
Le code IP indique la classe de protection, c’est--à--dire le degré d’étanchéité à l’eau et aux

particules solides. Les machines marquées IP 23 sont utilisables à l’intérieur et à l’extérieur.
Classe d’utilisation

Le symbole signifie quele générateur est conçu est conçue pour une utilisation dans des
environnements où il existe un danger électrique.

fja3d1fa

-- 6 --

FR

3 INSTALLATION

3.1 Généralités

L’installation doit être assurée par un technicien qualifié.

3.2 Désemballage et placement

ATTENTION -- RISQUE DE BASCULEMENT!

Ancrer l’équipement, en particulier si le plancher est irrégulier ou incliné.

S Poser la source de courant sur un sol plan.
S Disposer la source de courant de manière à ne pas gêner son r efroidissement.

Instruction de levage

3.3 Raccordements

S La source de courant est livrée commutée pour

une tension d’alimentation de 400 V. Pour une
autre tension, effectuer les commutations requises
sur les transformateurs principal et de commande
conformément aux instructions de connexion à la
page 14.

S La section du câble d’alimentation et le gabarit de

son fusible de protection doivent se conformer à la
réglementation en vigueur (voir tableau à la page

8).

S Raccorder le câble de terre à la vis repérée .
S Serrer le dispositif de décharge de câble(1).
S Raccorder le câble d’alimentation aux réglettes

principales L1, L2 et L3.

S Raccorder le câble de commande au connecteur 28

pôles (2) sur la face intérieure de la source de courant
et au coffret de commande.

S Raccorderlapriseà1brochelecâbledemesure(4).
S Raccorder le câble de retour et de soudage approprié aux contacts (3) repérés +

et -- sur la face avant de la source de courant.

fja3i1fa

-- 7 --

FR

Raccordement au secteu r

LAF 1250M 50 Hz 60 Hz

Tension (V) 230 400 / 415 500 230 400 / 440 550

Courant (A) :

100% 171 99 80 171 99 80

Section de câble mm23x70+ 35 3x35+ 25 3x25+ 16 3x70+ 35 3 x35+ 25 3x25+ 16

Fusible lent (A) 160 100 80 160 100 80

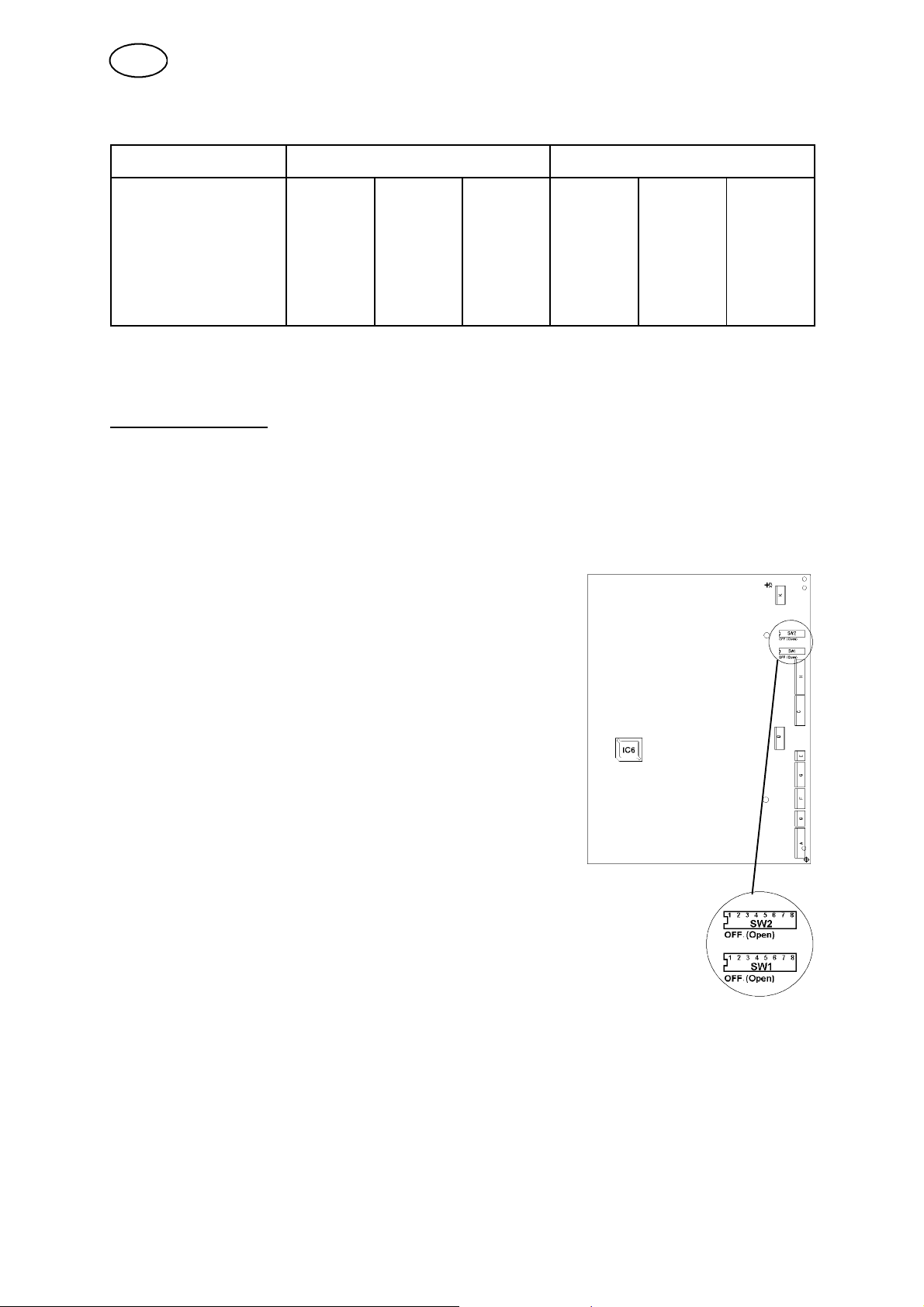

3.4 Carte à circuit imprimé

Commutateur DIP

La carte à circuit imprimé (AP1) est pourvue de deux commutateurs DIP (SW1 et
SW2) préréglés en usine. Le réglage de ces commutateurs ne doit pas être modifié.

Lors de la réception d’une carte de r echange, vérifier le positionnement des
commutateurs DIP (et régler éventuellement) avant l’installation de la carte sur la
source de courant.

S Commutateur DIP SW1

Le commutateur DIP (SW1) configure la
communication avec le coffret de commande
A2--A6 Process Controller (PEH).

S Commutateur DIP SW2

Pour que le contrôleur du processus
A2--A6 Process Controller (PEH) puisse
connaître la taille de la source qui a été
connectée, l’interrupteur DIP (SW2) doit être réglé.

Réglage du commutateur DIP SW1

S Mettre l’interrupteur 6 sur ”OFF” et les autres

interrupteurs sur ”ON”.

Réglage du commutateur DIP SW2

S Mettre l’interrupteur 2 sur “OFF” et les autres

interrupteurs sur “ON”.

Programme de la source de courant

Le programme de la source de courant de soudage est
stocké dans la capsule mémoire IC 6 (flash memory),
montée dans un support. La capsule est remplaçable.

fja3i1fa

-- 8 --

FR

4 MISE EN MARCHE

4.1 Généralités

Les prescriptions générales de sécurité pour l’utilisation de l’équipement figu­rent en page 4. En prendre connaissance avant d’utiliser l’équipement.

Attention! N’utilisez jamais la source de courant sans les plaques laterales.

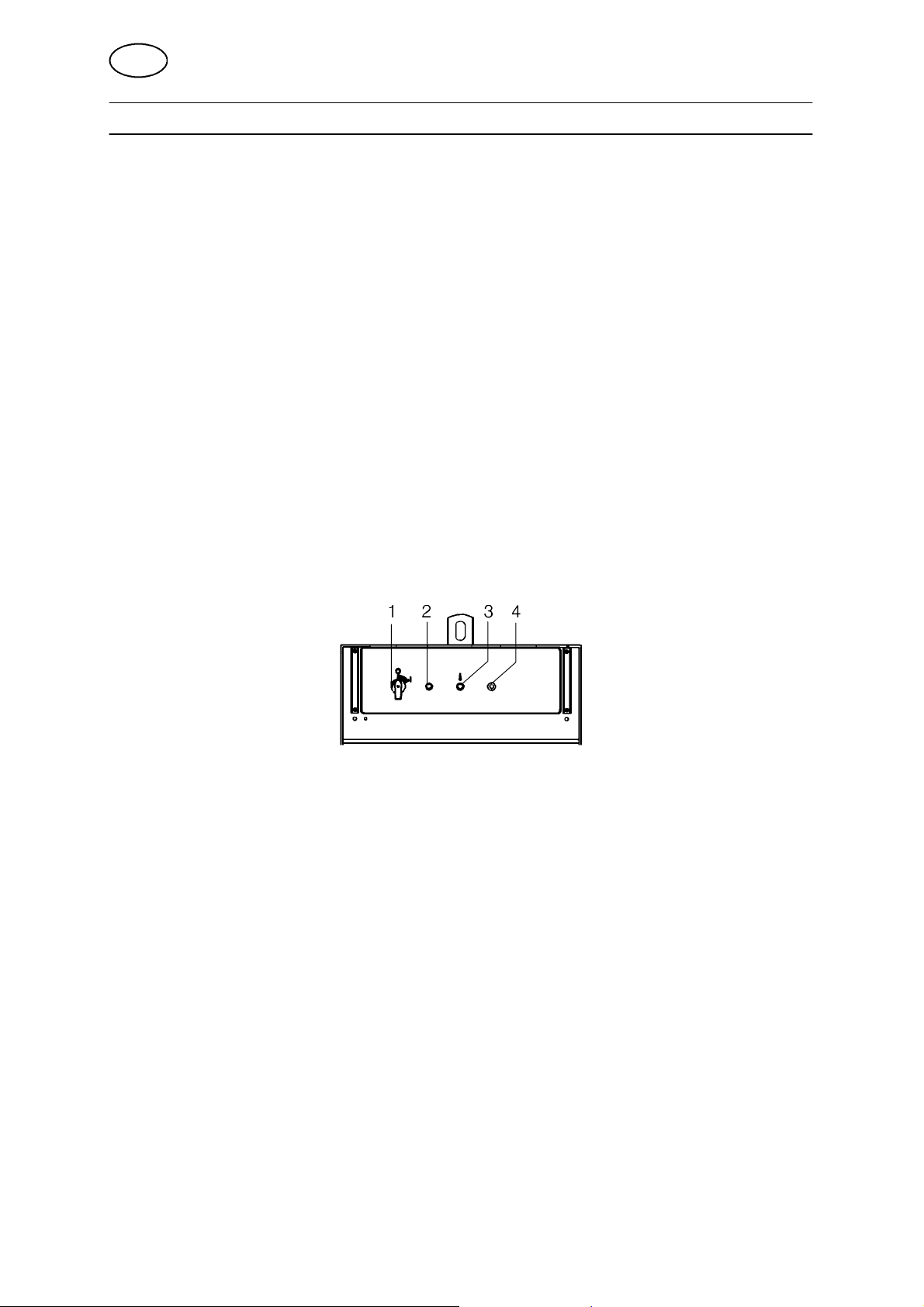

4.2 Organes de contrôle

La face avant regroupe les organes de commande suivants:

1. Interrupteur principal qui commande l’alimentation électrique de la source de
courant.

2. Témoin (blanc) qui s’allume lorsque l’interrupteur principal est positionné sur ”I”,
mise sous tension.

3. Témoin (jaune) qui s’allume lorsque le thermorupteur se déclenche par suite de
la surchauffe d’un transformateur. Le témoin s’éteint automatiquement lorsque la
température redevient normale.

4. Bouton--poussoir de réarmement du disjoncteur automatique FU2 de la tension
d’alimentation 42 V.

4.3 Mise en marche

S Raccorder le câble de retour à la pièce à souder.
S Mettre l’interrupteur principal (1) sur ”I”.

Le témoin blanc (2) s’allume et le ventilateur est mis en marche.

S Régler les paramètres de soudage et commencer la soudure à l’aide du coffret

de commande A2--A6 Process Controller (voir mode d’emploi,
référence 0443 745 xxx).

fja3o1fa

-- 9 --

FR

5 ENTRETIEN

5.1 Généralités

NOTA.

Toutes les conditions de garantie du fournisseur de la machine cessent de
s’appliquer dans le cas où le propriétair e ou l’utilisateur de l’équipement entreprend
une quelconque intervention de dépannage de la machine en dehors du contrat de
maintenance.

5.2 Nettoyage

S A besoin nettoyer la source de courant.

Cela se fait bien à l’aide de l’air comprimé sec.

ATTENTION!

Le bouchage de la sortie ou de la prise d’air peut occasionner une surchauffe.

Note :

Afin d’assurer un fonctionnement sûr du contacteur, maintenez les parties
magnétiques propres.
Si le contacteur doit être nettoyé, vous devez le démonter et chaque pièce doit être
nettoyée. Vous pouvez aussi remplacer le contacteur.

AVERTISSEMENT!
N’utilisez jamais de système à air comprimé pour nettoyer un contacteur sans l’avoir
d’abord démonté complètement.

6 COMMANDE DES PIÈCES DE RECHANGE

LAF 1250M DC est conçue et éprouvée conformément à la norme internationale et eu­ropéenne IEC/EN60974--1 et IEC/EN 60974--10.
Il incombe à l’entreprise chargée de tout travail de maintenance ou de réparation de
s’assurer que le produit demeure conforme à la norme susmentionnée après leur inter­vention.

La commande des pièces de rechange s’effectue auprès du représentant ESAB le
plus proche, se reporter à la dernière page du manuel. Dans toute commande, priè­re d’indiquer le type et le numéro de série de machine ainsi que les désignations et
les numéros de pièces conformément à la liste des pièces de rechange donnée à la
page 15. Cela facilite l’expédition et assure une livraison correcte.

fja3m1fa

-- 1 0 --

sida

-- 1 1 --

Schéma

fja3e11a

-- 1 2 --

Liste des composants

C = Component designation in the circuit diagram

C

Denomination Remarks

V2 Silicon diode
C4 Capacitor 400 V
FU1 Fuse 16 A, 500 V
FU2 Automatic fuse 20 A
KM1 Contactor 42 V, 50 Hz
AP1 Circuit board
M1 Fan
QF Main switch (black)
HL1 Indicating lamp (white)
HL2 Indicating lamp (yellow)
V1 Thyristor 1100 A/300 V
TC1 Control transformer 42 V, 900VA
AP2 Circuit board, insulation
AP3 Circuit board, EMC filter
TC2 Transformer

fja3e11b

-- 1 3 --

Instructions de branchement

LAF 1250M

fja3c12a

-- 1 4 --

Liste de pièces détachées

Edition 2006--06--26

Ordering no. Denomination Notes

0456 323 881 Welding power source LAF 1250M

Abbreviations used in the spare parts list:

C = Component designation in the circuit diagram

sparefram

-- 1 5 --

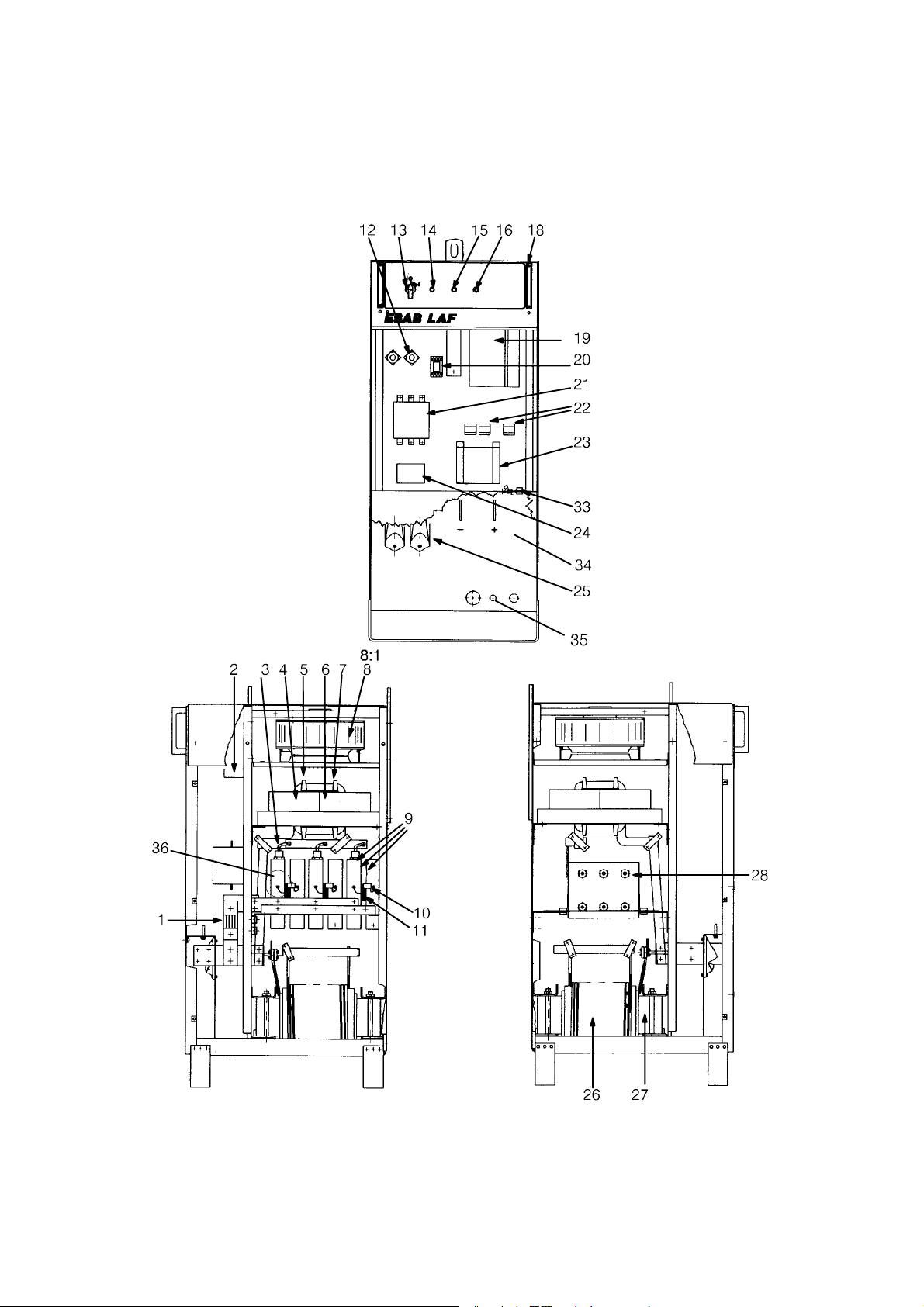

Item

Qty. Ordering no. Denomination Remarks C

no.

0456 323 881 Welding power source LAF 1250M

1 1 0551 203 081 Shunt 1500 A RS1
2 0191 085 105 Capacitor 400 V C4
3 1 0490 600 606 Silicon diode V4
6 1 0320 445 882 Inductor L1
7 1 0320 444 882 Inductor coil
8 1 0460 004 880 Fan complete

8:1 1 0459 983 880 Fan M1

9 3 0320 924 882 Thyristor bridge
10 0041 051 606 Contact protection
11 1 0320 946 001 Thyristor 1100 A/ 300 V V1
12 2 0567 200 610 Fuse 16 A, 500 V FU1
13 1 0320 746 002 Main switch (black) QF
14 1 0192 576 004 Indicating lamp (white) HL1
15 1 0192 576 303 Indicating lamp (yellow) HL2
16 1 0193 586 104 Automatic fuse 20 A FU2
18 2 0156 388 001 Handle
19 110486 368 880

0486 525 880
20 0805 586 131 Contactor KM2
21 1 0442 849 881 Contactor KM1
22 3 0319 828 001 Transformer TC2
23 0460 092 001 Contact transformer 42 V, 900 VA TC1
24 1 0486 224 880 Circuit board, EMC filter AP3
25 2 0158 115 880 Cable inlet
26 1 0469 842 880 Transformer coil
27 1 0469 845 880 Transformer TM1
28 0490 600 626 Silicon diode V2
33 1 0487068880

0368544006
34 1 0191093135 Resistor 680R R4
35 0523300201 Positive terminal
36 0319445001 Thermostat

Circuit board
Flash memory

Circuit board, insulation
Sleeve socket

28--pole, Burndy

AP1
IC6

AP2
XS24

f456323s

-- 1 6 --

f456323s

-- 1 7 --

ESAB subsidiaries and representative offices

Europe

AUSTRIA

ESAB Ges.m.b.H
Vienna--Liesing
Tel: [phone]
Fax: [phone]

BELGIUM

S.A. ESAB N.V.
Brussels
Tel: [phone]
Fax: [phone]

THE CZECH REPUBLIC

ESAB VAMBERK s.r.o.
Vamberk
Tel: [phone]
Fax: [phone]

DENMARK

Aktieselskabet ESAB
Herlev
Tel:[phone]
Fax:[phone]

FINLAND

ESAB Oy
Helsinki
Tel: [phone]
Fax: [phone]

FRANCE

ESAB France S.A.
Cergy Pontoise
Tel:[phone]
Fax:[phone]

GERMANY

ESAB GmbH
Solingen
Tel: [phone]
Fax: [phone]

GREAT BRITAIN

ESAB Group (UK) Ltd
Waltham Cross
Tel: [phone]
Fax: [phone]

ESAB Automation Ltd
Andover
Tel: [phone]
Fax: [phone]

HUNGARY

ESAB Kft
Budapest
Tel:[phone]
Fax:[phone]

ITALY

ESAB Saldatura S.p.A.
Mesero (Mi)
Tel:[phone]
Fax:[phone]

THE NETHERLANDS

ESAB Nederland B.V.
Utrecht
Tel: [phone]
Fax: [phone]

NORWAY

AS ESAB
Larvik
Tel:[phone]
Fax:[phone]

POLAND

ESAB Sp.zo.o.
Katowice
Tel: [phone]
Fax: [phone]

PORTUGAL

ESAB Lda
Lisbon
Tel: [phone]
Fax: [phone]

SLOVAKIA

ESAB Slovakia s.r.o.
Bratislava
Tel:[phone]
Fax:[phone]

SPAIN

ESAB Ibérica S.A.
Alcalá de Henares (MADRID)
Tel: [phone]
Fax: [phone]

SWEDEN

ESAB Sverige AB
Gothenburg
Tel:[phone]
Fax:[phone]

ESAB international AB
Gothenburg
Tel:[phone]
Fax:[phone]

SWITZERLAND

ESAB AG
Dietikon
Tel: [phone]
Fax: [phone]

North and South America

ARGENTINA

CONARCO
Buenos Aires
Tel: [phone]
Fax: [phone]

BRAZIL

ESAB S.A.
Contagem--MG
Tel: [phone]
Fax: [phone]

CANADA

ESAB Group Canada Inc.
Missisauga, Ontario
Tel: [phone]
Fax: [phone]

MEXICO

ESAB Mexico S.A.
Monterrey
Tel: [phone]
Fax: [phone]

USA

ESAB Welding & Cutting Products
Florence, SC
Tel: [phone]
Fax: [phone]

Asia/Pacific

CHINA

Shanghai ESAB A/P
Shanghai
Tel: [phone]
Fax: [phone]

INDIA

ESAB India Ltd
Calcutta
Tel: [phone]
Fax: [phone]

INDONESIA

P.T. ESABindo Pratama
Jakarta
Tel: [phone]
Fax: [phone]

JAPAN

ESAB Japan
Tokyo
Tel: [phone]
Fax:[phone]

MALAYSIA

ESAB (Malaysia) Snd Bhd
Selangor
Tel: [phone]
Fax:[phone]

SINGAPORE

ESAB Asia/Pacific Pte Ltd
Singapore
Tel:[phone]
Fax: [phone]

SOUTH KOREA

ESAB SeAH Corporation
Kyungnam
Tel: [phone]
Fax: [phone]

UNITED ARAB EMIRATES

ESAB Middle East FZE
Dubai
Tel: [phone]
Fax: [phone]

Representative offices

BULGARIA

ESAB Representative Office
Sofia
Tel/Fax: [phone]

EGYPT

ESAB Egypt
Dokki--Cairo
Tel: [phone]
Fax: [phone]

ROMANIA

ESAB Representative Office
Bucharest
Tel/Fax: [phone]

RUSSIA

LLC ESAB
Moscow
Tel: [phone]
Fax: [phone]

LLC ESAB
St Petersburg
Tel: [phone]
Fax: [phone]

Distributors

For addresses and phone
numbers to our distributors in
other countries, please visit our
home page

www.esab.com

ESAB AB
SE--695 81 LAXÅ
SWEDEN
Phone [phone]

www.esab.com

061127
