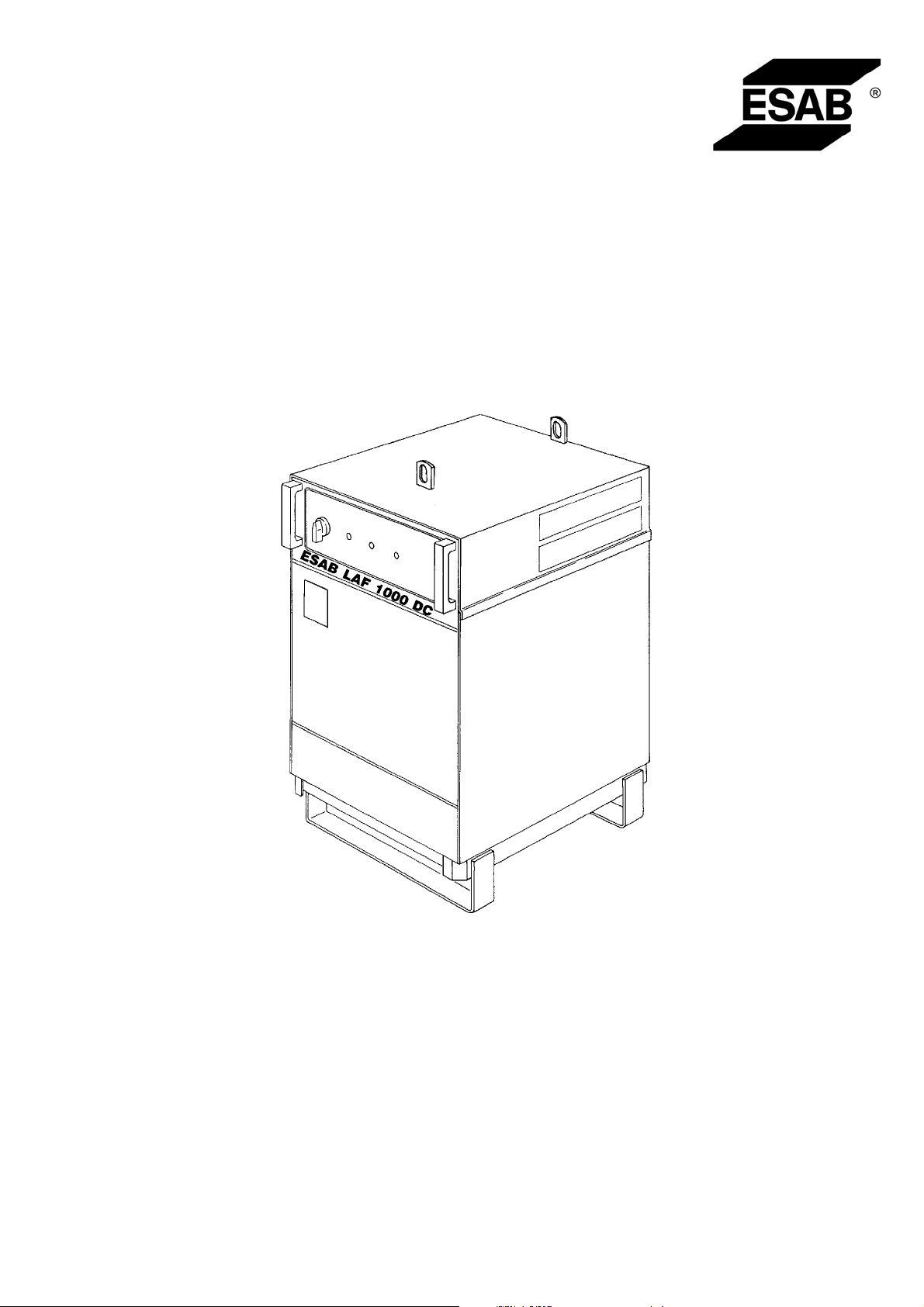

ESAB LAF 1000,LAF 1000M DC Instruction manual [fr]

LAF 1000/ 1000M
DC

112101103105107109111102021110025108024042106023061104022041100020040060001

Bruksanvisning
Brugsanvisning
Bruksanvisning
Käyttöohjeet
Instruction manual
Betriebsanweisung
Manuel d’instructions

Gebruiksaanwijzing
Instrucciones de uso
Istruzioni per l’uso
Manual de instruções

ПдзгЯет чсЮуещт

Instrukcja obs³ugi

Valid for serial no. 6240456 512 201 2006--06--26

SVENSKA 5..............................................

DANSK 13................................................

NORSK 21................................................

SUOMI 29................................................

ENGLISH 37..............................................

DEUTSCH 45.............................................

FRANÇAIS 54.............................................

NEDERLANDS 62.........................................

ESPAÑOL 70..............................................

ITALIANO 79..............................................

PORTUGUÊS 89..........................................

ЕЛЛЗНЙКБ 98.............................................

POLSKI 108.................................................

Rätt till ändring av specifikationer utan avisering förbehålles.
Ret til ændring af specifikationer uden varsel forbeholdes.
Rett til å endre spesifikasjoner uten varsel forbeholdes.
Oikeudet muutoksiin pidätetään.
Rights reserved to alter specifications without notice.
Änderungen vorbehalten.
Sous réserve de modifications sans avis préalable.
Recht op wijzigingen zonder voorafgaande mededeling voorbehouden.
Reservado el derecho de cambiar las especificaciones sin previo aviso.
Ci riserviamo il diritto di variare le specifiche senza preavviso.
Reservamo--nos o direito de alterar as especificações sem aviso prévio.

ДйбфзсеЯфбй фп дйкбЯщмб фспрпрпЯзузт рспдйбгсбцюн ЧщсЯт рспейдпрпЯзуз.

Zastrzegamy sobie prawo do wprowadzenia zmian.

-- 2 --

ESAB AB, Welding Equipment, 695 81 Laxå, Sverige, försäkrar under eget ansvar att svetsströmkälla
LAF 1000/ LAF 1000M från serienummer 606 är i överensstämmelse med standard EN 60974--1 en­ligt villkoren i direktiv (73/23/EEG) med tillägg (93/68/EEG) och standard EN 60974--10 enligt villkoren
i direktiv (89/336/EEG) med tillägg (93/68/EEG).

-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- ------------------------------------

ESAB AB, Welding Equipment, S--695 81 Laxå, Sverige, erklærer på eget ansvar, at svejsestrømkilde
LAF 1000/ LAF 1000M fra serienummer 606 er i overensstemmelse med standarden EN 60974--1
ifølge betingelserne i direktiv (73/23/EØF) med tillæg (93/68/EØF) og standarden EN 60974--10 ifølge
betingelserne i direktiv (89/336/EØF) med tillæg (93/68/EØF).

-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- ------------------------------------

ESAB AB, Welding Equipment, S--695 81 Laxå, Sverige, forsikrer på eget ansvar at sveisestrømkilde
LAF 1000/ LAF 1000M fra serienummer 606 er i overensstemmelse med standard EN 60974--1 i føl­ge vilkårene i direktiv (73/23/EF) med tillegg (93/68/EF) og standard EN 60974--10 i følge vilkårene i
direktiv (89/336/EF) med tillegg (93/68/EF).

-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- ------------------------------------

ESAB AB, Welding Equipment, S--695 81 Laxå, Ruotsi, vakuuttaa omalla vastuullaan, että hitsausvir­talähde LAF 1000/ LAF 1000M alkaen sarjanumerosta 606 täyttää standardin EN 60974--1 vaatimuk­set direktiivin (73/23/ETY) ja sen lisäysten (93/68/ETY) ehtojen mukaisesti sekä standardin EN
60974--10 vaatimukset direktiivin (89/336/ETY) ja sen lisäysten (93/68/ETY) ehtojen mukaisesti.

-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- ------------------------------------

ESAB AB, Welding Equipment, S--695 81 Laxå, Sweden, gives its unreserved guarantee that welding
power source LAF 1000/ LAF 1000M from serial number 606 complies with standard EN 60974--1, in
accordance with the requirements of directive (73/23/EEC) and addendum (93/68/EEC) and with
standard EN 60974--10 in accordance with the requirements of directive (89/336/EEC) and addendum
(93/68/EEC).

-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- ------------------------------------

ESAB AB, Welding Equipment, S--695 81 Laxå, Schweden, bestätigt hiermit in Eigenverantwortung,
daß die Schweißstromquelle LAF 1000/ LAF 1000M ab Seriennummer 606 dem Standard EN
60974--1 gemäß den Bedingungen der Direktive (73/23/EEG) mit Zusats (93/68/EEG) und dem Stan­dard EN 60974--10 gemäß den Bedingungen der Direktive (89/336/EEG) mit Zusatz (93/68/EEG) ent­spricht.

-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- ------------------------------------

ESAB AB, Welding Equipment, S--695 81 Laxå Suède, certifie que la source de courant de soudage
LAF 1000/ LAF 1000M à partir du numéro de série 606 est conforme à la norme EN 60974--1 selon
les cinditions de la directive (73/23/CEE) avec additif (93/68/CEE) et à la norme EN 60974--10 selon
les conditions de la directive (89/336/CEE) avec additif (93/68/CEE).

-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- ------------------------------------

ESAB AB, Welding Equipment, S--695 81 Laxå, Zweden, verklaart geheel onder eigen verantwoorde­lijkheid dat lasstroombron LAF 1000/ LAF 1000M van het serienummer 606 in overeenstemming is
met norm EN 60974--1 conform de bepalingen in richtlijn (73/23/EEG) met de annex (93/68/EEG) en
met norm EN 60974--10 conform de bespalingen in richtlijn (89/336/EEG) met annex (93/68/EEG).

-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- ------------------------------------

ESAB AB, Welding Equipment, S--695 81 Laxå, Suecia, garantiza bajo propia responsabilidad que la
fuente de corriente para soldadura LAF 1000/ LAF 1000M a partir del número de serie 606 concuer­da con la norma EN 60974--1 conforme a la directiva (73/23/CEE) con el suplemento (93/68/CEE) y
con la norma EN 60974--10 según los requisitos de la directiva (89/336/CEE) con el suplemento
(93/68/CEE).

-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- ------------------------------------

ESAB AB, Welding Equipment, S--695 81 Laxå, Svezia, dichiara sotto la propria responsabilità che il
generatore per saldatura LAF 1000/ LAF 1000M con numero di serie a partire da 606 è conforme alla
norma EN 60974--1 come previsto dalla direttiva (73/23/CEE) e successive integrazioni (93/68/CEE)
ed alla norma EN 60974--10 come previsto dalla direttiva (89/336/CEE) e successive integrazioni
(93/68/CEE).

-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- ------------------------------------

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

OVERENSSTEMMELSEERKLÆRING

FORSIKRING OM SAMSVAR

VAATIMUSTENMUKAISUUSVAKUUTUS

DECLARATION OF CONFORMITY

ZULASSUNGSNACHWEIS

CERTIFICA T DE CONFORMITÉ

VERKLARING VAN OVEREENSTEMMING

DECLARACIÓN DE CONFORMIDAD

DICHIARAZIONE DI CONFORMITA

3

ESAB AB, Welding Equipment, S--695 81 Laxå, Suécia, garante sob responsabilidade de própria que

L

a fonte de corrente para soldadura LAF 1000/ LAF 1000M a partir do número de série 606 está em
conformidade com a norma EN 60974--1 segundo os requisitos da directiva (73/23/CEE) com o su­plemento (93/68/CEE) e com a norma EN 60974--10 segundo os requisitos da directiva (89/336/CEE)
com o suplemento (93/68/CEE).

-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- ------------------------------------

DECLARAÇÃO DE CONFORMIDADE

ЗефбйсеЯбESAB AB, Welding Equipment, 695 81 Laxе, УпхздЯб, дзлюней ьфй пй рзгЭт сеэмбфпт
ухгкьллзузт LAF 1000/ LAF 1000M брь фпн бсйим ь уейсЬт 606 кбй Эрейфб, ухммпсцюнпнфбй ме
фп рсьфхрп EN 60974–1 уэмцщнб ме фйт брбйфЮуейт фзт пдзгЯбт (73/23/EEG) кбй фпх
рбсбсфЮмбфпт (93/68/EEG) кбй фп рсьфхрп EN 60974--10 уэмцщнб ме фйт брбйфЮуейт фзт
пдзгЯбт (89/336/EEG) кбй фпх рбсбсфЮмбфпт (93/68/EEG).

-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- ------------------------------------

Firma ESAB AB, Welding Equipment, 69581 Laxaa, Szwecja, gwarantuje pod rygorem odpowiedzialno¶ci, ¿e
¼ród³a pr±du spawania LAF 1000/ LAF 1000M od numeru seryjnego 606 spe³niaj± wymagania normy
EN60974-1 wed³ug dyrektywy (73/23/EEC) z poprawkami (93/68/EEG) oraz normy EN 60974-10
wed³ug dyrektywy (89/336/EEG) z poprawkami (93/68/EEG)..

-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -----------------------------------­axå 2006--04--19

Kent Eimbrodt
Global Director
ESAB AB, Welding Equipment
SE--695 81 LAXÅ
SWEDEN Tel: + 46 584 81000 Fax: + 46 584 411721

ДЗЛЩУЗ УХММПСЦЩУЗУ

DEKLARACJA ZGODNO¦CI

4

FRANÇAIS

1 SÉCURITÉ 55.........................................................

2 INTRODUCTION 57...................................................

2.1 Généralités 57...............................................................

2.2 Caractéristiques techniques 57.................................................

3 INSTALLATION 58....................................................

3.1 Généralités 58...............................................................

3.2 Désemballage et placement 58.................................................

3.3 Raccordements 58...........................................................

3.4 Carte à circuit imprimé 59.....................................................

4 MISE EN MARCHE 60.................................................

4.1 Généralités 60...............................................................

4.2 Organes de contrôle 60.......................................................

4.3 Miseenmarche 60...........................................................

5 ENTRETIEN 61.......................................................

5.1 Nettoyage 61................................................................

6 COMMANDE DES PIÈCES DE RECHANGE 61...........................

SCHÉMA 117.............................................................

LISTE DES COMPOSANTS 118...........................................

INSTRUCTIONS DE BRANCHEMENT 119...................................

LISTE DE PIÈCES DÉTACHÉES 121........................................

TOCf

-- 5 4 --

FR

1 SÉCURITÉ

Il incombe à l’utilisateur d’un équipement de soudage ESAB de prendre toutes les mesures
nécessaires pour garantir la sécurité du personnel utilisant le système de soudage ou se trou­vant à proximité. Les mesures de sécurité doivent répondre aux normes correspondant à ce
type d’appareil. Le contenu de ces recommandations peut être considéré comme un complé­ment à la réglementation ordinaire relative à la sécurité sur le lieu de travail.

L’utilisation de l’appareil doit être conforme au mode d’emploi et exclusivement réservée à des
opérateurs habilités. Toute utilisation incorrecte risque de créer une situation anormale pou­vant soit blesser l’opérateur, soit endommager le matériel.

1. Toute personne utilisant la machine de soudage devra bien connaître:

S sa mise en service
S l’emplacement de l’arrêt d’urgence
S son fonctionnement
S les règles de sécurité en vigueur
S le processus de soudage

2. L’opérateur doit s’assurer:
S que personne ne se trouve dans la zone de travail de l’équipement au moment de sa mise en

service.

S que personne n’est sans lorsque l’arc est amorcé.

3. Le poste de travail doit être:

S conforme au type de travail
S non soumis à des courants d’air.

4. Protection personnelle
S Toujours utiliser l’équipement recommandé de protection personnelle, tel que lunettes protec-

trices, vêtements ignifuges, gants protecteurs.

S Eviter de porter des vêtements trop larges ou par exemple une ceinture, un bracelet,

etc. pouvant s’accrocher en cours d’opération ou occasionner des brûlures.

5. Divers

S S’assurer que les câbles sont bien raccordés.
S Seul du personnel spécialement qualifié est habilité à intervenir sur le système

électrique.

S Un équipement de lutte contre l’incendie doit se trouver à proximité et clairement signalé.
S Ne pas effectuer de graissage ou d’entretien en cours de marche.

fja4SafF

-- 5 5 --

FR

AVERTISSEMENT

LE SOUDAGE ET LE COUPAGE À L’ARC PEUVENT ÊTRE DANGEREUX POUR VOUS COMME
POUR AUTRUI. SOYEZ DONC TRÈS PRUDENT EN UTILISANT LA MACHINE À SOUDER. OB­SERVEZ LES RÈGLES DE SÉCURITÉ DE VOTRE EMPLOYEUR, QUI DOIVENT ÊTRE BASÉES
SUR LES TEXTES D’AVERTISSEMENT DU FABRICANT

DÉCHARGE ÉLECTRIQUE -- Danger de mort

S Installer et mettre à la terre l’équipement de soudage en suivant les normes en vigueur.
S Ne pas toucher les parties conductrices. Ne pas toucher les électrodes avec les mains nues ou

des gants de protection humides.

S S’isoler du sol et de la pièce à souder
S S’assurer que la position de travail adoptée est sûre.

FUMÉES ET GAZ -- Peuvent nuire à la santé

S Éloigner le visage des fumées de soudage.
S Ventiler et aspirer les fumées de soudage pour assurer un environnement de travail sain.

RADIATIONS LUMINEUSES DE L’ARC -- Peuvent abîmer les yeux et brûler la peau

S Se protéger les yeux et la peau. Utiliser un écran soudeur et porter des gants et des vêtements

de protection.

S Protéger les personnes voisines des effets dangereux de l’arc par des rideaux ou des écrans

protecteurs.

RISQUES D’INCENDIE

S Les étincelles (ou ”puces” de soudage) peuvent causer un incendie. S’assurer qu’aucun objet

inflammable ne se trouve à proximité du lieu de soudage.

BRUIT -- Un niveau élevé de bruit peut réduire les facultés auditives

S Se protéger. Utiliser des protecteurs d’oreilles ou toute autre protection auditive.
S Avertir des risques encourus les personnes se trouvant à proximité.

EN CAS DE MAUVAIS FONCTIONNEMENT -- Faire appel à un technicien qualifié.

LIRE ATTENTIVEMENT LE MODE D’EMPLOI AVANT D’INSTALLER LA MACHINE ET DE L’UTILISER.

PROTÉGEZ--VOUS ET PROTÉGEZ LES AUTRES!

AVERTISSEMENT

Ce produit est destiné à un usage industriel. Dans des environnements
domestiques ce produit peut provoquer des interférences parasitaires.
C’est la responsabilité de l’utilisateur de prendr e les précautions adéquates.

ATTENTION!

Lire attentivement le mode d’emploi avant
d’installer la machine et de l’utiliser.

Ne pas jeter les appareils électriques avec les déchets ordinaires !

Conformément à la Directive Européenne 2002/96/EC relative aux déchets d’équipements
électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale,
les appareils électriques doivent être collectés à part et être soumis à un recyclage
respectueux de l’environnement. En tant que propriétaire de l’équipement, vous devriez
vous informer sur les systèmes de collecte approuvés auprès nos représentants locaux.

Appliquer cette Directive Européenne améliorera l’environnement et la santé !

fja4SafF

-- 5 6 --

FR

2 INTRODUCTION

2.1 Généralités

LAF 1000/ 1000M sont des sources de courant de soudage triphasé prévues pour le

soudage à l’arc avec électrode fusible (MIG/MAG) ou sous flux mécanisé à grand
rendement. Du type à commande à distance, la source de courant ne s’utilise
qu’avec le coffret de commande A2--A6 Process Controller (PEH)ou
A2 Welding Control Unit (PEI) d’ESAB.

La source de courant est refroidie par vent ilateur et protégée contre les surcharges
par un thermorupteur. Lorsque le thermorupteur se déclenche, le témoin jaune sur la
face avant s’allume automatiquement. Le réarmement est automatique lorsque la
température redevient normale.

La source de courant et le coffret de commande sont en liaison par un bus bifilaire
qui permet la commande précise du procédé de soudage.

Le réglage de la source de courant s’effectue sur la face avant du coffret de
commande où tous les paramètres de soudage peuvent être ajustés.

Le mode de fonctionnement de la source de courant est commandé et surveillé par
le coffret de commande qui permet également de régler les caractéristiques de
marche et d’arrêt. Les par am ètres de courant préréglés peuvent être surveillés
pendant la soudure.

Pour une information plus détaillée sur le mode de fonctionnement et les possibilités
de réglage de la source de courant, se référer au mode d’emploi du coffret de
commande A2--A6 Process Controller ou A2 Welding Control Unit.

2.2 Caractéristiques techniques

LAF 1000 LAF 1000M

Tension 400/415/500 V, 3μ50 Hz

400/440/550 V, 3μ60 Hz

Charge permise à:

100 % facteur de marche
60 % facteur de marche

Plagederéglage

MIG/MAG
Soudage d’arc sous flux

Tension à vide 52 V 52 V
Puissance à vide 145 W 145 W
Rendement 0,84 0,84
Facteur de puissance 0,95 0,95
Poids 330 kg 330 kg
Dimensions L x L x H 646 x 552 x 1090 646 x 552 x 1090
Classe de protection

Classe d’utilisation

800 A/44 V
1000 A/44 V

50 A/17 V -- 1000 A/45 V
40 A/22 V -- 1000 A/45 V

IP 23

230/400/415/500 V, 3μ50 Hz
230/400/440/550 V, 3μ60 Hz

800 A/44 V
1000 A/44 V

50 A/17 V -- 1000 A/45 V
40 A/22 V -- 1000 A/45 V

IP 23

Classe de protection
Le code IP indique la classe de protection, c’est--à--dire le degré d’étanchéité à l’eau et aux

particules solides. Les machines marquées IP 23 sont utilisables à l’intérieur et à l’extérieur.
Classe d’utilisation

Le symbole signifie quele générateur est conçu est conçue pour une utilisation dans des
environnements où il existe un danger électrique.

fja4d1fa

-- 5 7 --

FR

3 INSTALLATION

3.1 Généralités

L’installation doit être assurée par un technicien qualifié.

3.2 Désemballage et placement

ATTENTION -- RISQUE DE BASCULEMENT!

Ancrer l’équipement, en particulier si le plancher est irrégulier ou incliné.

S Poser la source de courant sur un sol plan.
S Disposer la source de courant de manière à ne pas gêner son refroidissement.

Instruction de levage

3.3 Raccordements

S La source de courant est livrée commutée pour une

tension d’alimentation de 400 V. Pour une autre
tension, effectuer les commutations requises sur les
transformateurs principal et de commande
conformément aux instructions de connexion à la
page 119.

S La section du câble d’alimentation et le gabarit de

son fusible de protection doivent se conformer à la
réglementation en vigueur (voir tableau à la page 59).

S Raccorder le câble de terre à la vis repérée .
S Serrer le dispositif de décharge de câble(1).
S Raccorder le câble d’alimentation aux réglettes

principales L1, L2 et L3.

S Raccorder le câble de commande au

connecteur 28 pôles (2) sur la face intérieure de la
source de courant et au coffret de commande.

S Raccorderlapriseà1brochelecâbledemesure(4).
S Raccorder le câble de retour et de soudage approprié aux contacts (3) repérés +

et -- sur la face avant de la source de courant.

fja4i1fa

-- 5 8 --

FR

Raccordement au secteu r

LAF 1000

Tension V 400 415 500 400 440 550
Courant A

100%
60%

Sectiondecâblemm
Fusible lent A 63 63 63 63 63 63

LAF 1000M 50 Hz 60 Hz

Tension V 230 400 415 500 230 400 440 550
Courant A

100%
60%

Sectiondecâblemm
Fusible lent A 125 63 63 63 125 63 63 63

2

2

64
80

4x16 4x16 4x16 4x16 4x16 4x16

111

138

4x50 4x16 4x16 4x16 4x50 4x16 4x16 4x16

50 Hz 60 Hz

64
80

64
80

64
80

52
65

52
65

111

138

64
80

64
80

64
80

64
80

52
65

52
65

3.4 Carte à circuit imprimé

Commutateur DIP

La carte à circuit imprimé (AP1) est pourvue de deux commutateurs DIP (SW1 et
SW2) préréglés en usine. Le réglage de ces commutateurs ne doit pas être modifié.

Lors de la réception d’une carte de rechange, vérifier le positionnement des
commutateurs DIP (et régler éventuellement) avant l’installation de la carte sur la
source de courant.

S Commutateur DIP SW1

Le commutateur DIP (SW1) configure la communication avec le coffret de
commande A2 --A6 Process Controller (PEH).

S Commutateur DIP SW2

Pour que le contrôleur du processus
A2--A6 Process Controller (PEH) puisse connaître
la taille de la source qui a été connectée,
l’interrupteur DIP (SW2) doit être réglé.

Réglage du commutateur DIP SW1

S Mettre l’interrupteur 6 sur ”OFF” et les autres

interrupteurs sur ”ON”.

Réglage du commutateur DIP SW2

S Mettre l’interrupteur 3 sur ”OFF” et les autres

interrupteurs sur ”ON”.

Programme de la source de courant

Le programme de la source de courant de soudage est
stocké dans la capsule mémoire IC 6 (flash memory),
montée dans un support. La capsule est remplaçable.

fja4i1fa

-- 5 9 --

FR

4 MISE EN MARCHE

4.1 Généralités

Les prescriptions générales de sécurité pour l’utilisation de l’équipement figu­rent en page 55. En prendre connaissance avant d’utiliser l’équipement.

4.2 Organes de contrôle

La face avant regroupe les organes de commande suivants:

1. Interrupteur principal qui commande l’alimentation électrique de la source de
courant.

2. Témoin (blanc) qui s’allume lorsque l’interrupteur principal est positionné sur ”I”,
mise sous tension.

3. Témoin (jaune) qui s’allume lorsque le thermorupteur se déclenche par suite de
la surchauffe d’un transformateur. Le témoin s’éteint automatiquement lorsque la
température redevient normale.

4. Bouton--poussoir de réarmement du disjoncteur automatique FU1 de la tension
d’alimentation 42 V.

4.3 Mise en marche

S Raccorder le câble de retour à la pièce à souder.
S Mettre l’interrupteur principal (1) sur ”I”.

Le témoin blanc (2) s’allume et le ventilateur est mis en marche.

S Régler les paramètres de soudage et commencer la soudure à l’aide du coffret

de commande A2--A6 Process Controller (voir mode d’emploi, référence
0443 745 xxx) ou
A2 Welding Control Unit (voir m ode d’emploi, référence 0449 331 xxx).

fja4o1fa

-- 6 0 --

FR

5 ENTRETIEN

5.1 Nettoyage

S A besoin nettoyer la source de courant.

Cela se fait bien à l’aide de l’air comprimé sec.

ATTENTION!

Le bouchage de la sortie ou de la prise d’air peut occasionner une surchauffe.

6 COMMANDE DES PIÈCES DE RECHANGE

La commande des pièces de rechange s’effectue auprès du représentant ESAB le
plus proche, se reporter à la dernière page du manuel. Dans toute commande, priè ­re d’indiquer le type et le numéro de série de machine ainsi que les désignations et
les numéros de pièces conformément à la liste des pièces de rechange donnée à la
page 121. Cela facilite l’expédition et assure une livraison correcte.

LAF 1000/ LAF 1000 est conçue et éprouvée conformément à la norme internationale et
européenne IEC/EN60974--1 et IEC/EN 60974--10.
Il incombe à l’entreprise chargée de tout travail de maintenance ou de réparation de
s’assurer que le produit demeure conforme à la norme susmentionnée après leur inter­vention.

fja4m1fa

-- 6 1 --
