ESAB HW 17, HW 18, HW 26 Spare parts list (Replacement parts) [no]

Page 1

HW-17 HW-26 HW-18

TIG-Brännare TIG Torch WIG-Brenner Torche TIG Quemador TIG Cannello TIG TIG-Brander TIG-Brænder TIG-Brænder TIG-Poltin TIG-Brenner Maçarico TIG TIG-Kαυστήρας συγκολλησης

Reservdelslista Spare parts list Ersatzteilverzeichnis Pièces de rechange Lista de repuestos Elenco ricambi Reserveonderdelen Resevdelsliste Varaosaluettelo Peças sobresselentes Reservedelsliste Πίνακας ανταλλακτικών

Page 2

INNEHÅLL

Sidan

SÄKERHET	4
TEKNISK BESKRIVNING	10
ELEKTRODER	34
RESERVDELSLISTA	46

INNHOLDSFORTEGNELSE

Side

SIKKERHET
TEKNISK BESKRIVELSE	10
ELEKTRODER	35
RESERVDELSLISTE	46

INDHOLDSFORTEGNELSE

SIIKKERHED	5
TEKNISK BESKRIVELSE	14
ELEKTRODER	36
RESERVDELSFORTEGNELSE	52

SISÄLLYSLUETTELO

Sivu

TURVALLISUUS	5
TEKNINEN KUVAUS
ELEKTRODIN
VARAOSALUETTELO

Page

SAFETY	6
TECHNICALDESCRIPTION
ELECTRODES
SPARE PARTS	58

INHALT

Seite

SICHERHEIT	6
TECHNISCHE BESCHREIBUNG
ELEKTRODEN
ERSATZTEILE	58

Page 3

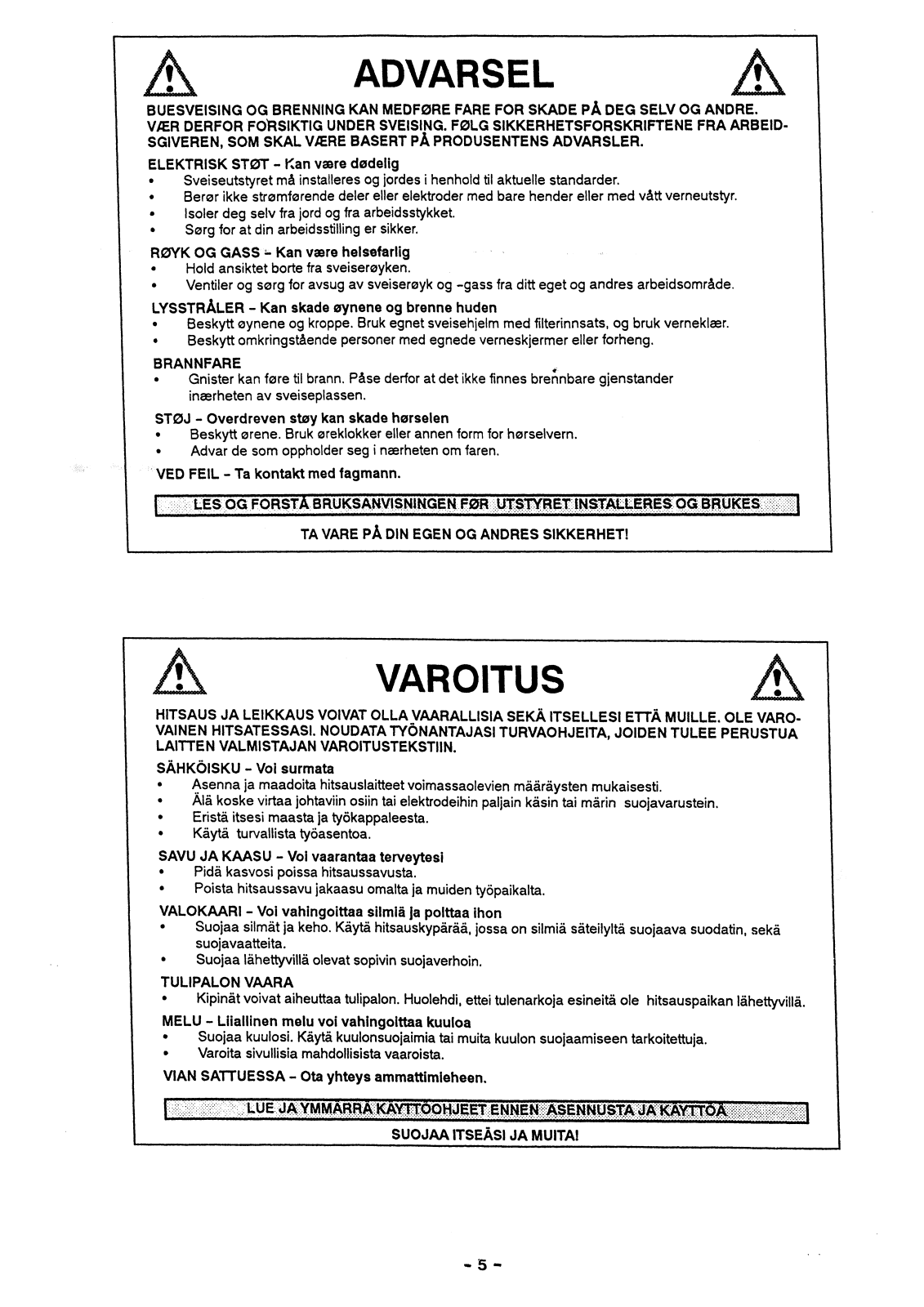

ADVARSEL

BUESVEISING OG BRENNING KAN MEDFØRE FARE FOR SKADE PÅ DEG SELV OG ANDRE. VÆR DERFOR FORSIKTIG UNDER SVEISING. FØLG SIKKERHETSFORSKRIFTENE FRA ARBEID-SGIVEREN, SOM SKAL VÆRE BASERT PÅ PRODUSENTENS ADVARSLER.

ELEKTRISK STØT – Kan være dødelig

Sveiseutstyret må installeres og jordes i henhold til aktuelle standarder.
Berør ikke strømførende deler eller elektroder med bare hender eller med vått verneutstyr.
Isoler deg selv fra jord og fra arbeidsstykket.
Sørg for at din arbeidsstilling er sikker.

RØYK OG GASS - Kan være helsefarlig

Hold ansiktet borte fra sveiserøyken.
Ventiler og sørg for avsug av sveiserøyk og -gass fra ditt eget og andres arbeidsområde.

LYSSTRÅLER - Kan skade øynene og brenne huden

Beskytt øynene og kroppe. Bruk egnet sveisehjelm med filterinnsats, og bruk verneklær.
Beskytt omkringstående personer med egnede verneskjermer eller forheng.

BRANNFARE

Gnister kan føre til brann. Påse derfor at det ikke finnes brennbare gjenstander inærheten av sveiseplassen.

STØJ - Overdreven støy kan skade hørselen

Beskytt ørene. Bruk øreklokker eller annen form for hørselvern.
Advar de som oppholder seg i nærheten om faren.

VED FEIL – Ta kontakt med fagmann.

LES OG FORSTÅ BRUKSANVISNINGEN FØR UTSTYRET INSTALLERES OG BRUKES

TA VARE PÅ DIN EGEN OG ANDRES SIKKERHET!

VAROITUS

HITSAUS JA LEIKKAUS VOIVAT OLLA VAARALLISIA SEKÄ ITSELLESI ETTÄ MUILLE. OLE VARO-VAINEN HITSATESSASI. NOUDATA TYÖNANTAJASI TURVAOHJEITA, JOIDEN TULEE PERUSTUA LAITTEN VALMISTAJAN VAROITUSTEKSTIIN.

SÄHKÖISKU – Voi surmata

Asenna ja maadoita hitsauslaitteet voimassaolevien määräysten mukaisesti.
Älä koske virtaa johtaviin osiin tai elektrodeihin paljain käsin tai märin suojavarustein.
Eristä itsesi maasta ja työkappaleesta.
Käytä turvallista työasentoa.

SAVU JA KAASU - Voi vaarantaa terveytesi

Pidä kasvosi poissa hitsaussavusta.
Poista hitsaussavu jakaasu omalta ja muiden työpaikalta.

VALOKAARI – Voi vahingoittaa silmiä ja polttaa ihon

Suojaa silmät ja keho. Käytä hitsauskypärää, jossa on silmiä säteilyltä suojaava suodatin, sekä suojavaatteita.
Suojaa lähettyvillä olevat sopivin suojaverhoin.

TULIPALON VAARA

Kipinät voivat aiheuttaa tulipalon. Huolehdi, ettei tulenarkoja esineitä ole hitsauspaikan lähettyvillä.

MELU – Liiallinen melu voi vahingoittaa kuuloa

Suojaa kuulosi. Käytä kuulonsuojaimia tai muita kuulon suojaamiseen tarkoitettuja.
Varoita sivullisia mahdollisista vaaroista.

VIAN SATTUESSA – Ota yhteys ammattimieheen.

LUE JA YMMÄRRA KÄYTTÖOHJEET ENNEN ASENNUSTA JA KÄYTTÖÄ

SUOJAA ITSEÄSI JA MUITA!

Page 4

TEKNISK BESKRIVELSE TEKNINEN KUVAUS

HW-17RV

BRÆNDER	HW-17	HW-17 V	HW-17 R	HW-17 RV	HW-17 F	ENHED/YKSIKKÖ
Max. strøm 50% intermittens	150	150	150	150	150	Ampere AC/DC
Kølemedium	Luft	Luft	Luft	Luft	Luft
Brænderens længde	206	206	206	206	206	mm
Håndtagets diameter	saa 19	19	19	19	19	mm
Svejsehovedets: Længde med kort dyse Længde med lang dyse diameter vinkel,	97 189 20 60'	97 189 20 60 ^•	97 189 20 60°	97 189 20 60'	97 189 20 Variabel	mm mm mm
Vægt ekskl. kabel	137	137	137	137	221	gram
Maksimivirta 50% käyttösuhteella	150	150	150	150	150	Ampere AC/DC
Jäähdytysaine	Lima	Lima	Lima	Lima	Lima
Polttimen pituus	206	206	206	206	206	mm
Kahvan läpimitta	19	19	19	19	19	mm
Hitsauspään: Pituus lyhyellä kotelolla Pituus pitkällä kotelolla Läpimitta Kulma	97 189 20 60'	97 189 20 60'	97 189 20 60'	97 189 20 60'	97 189 20 muuttuva	mm mm mm
Paino ilman kaapelia	137	137	137	137	221	grammaa

Page 5

TYPE	HÂNDTAG	KABELLÆNGDE	KOBLING	Best. nr
HW-17 OKC	Hårdt, med afbryder	3,8 m	OKC 50 mm	588 000-716
HW-17 OKC	Hårdt, med afbryder	7,6 m	OKC 50 mm	588 000-717
HW-17 CC	Hårdt, med afbryder	3,8 m	Central	588 000-718
HW-17 CC	Hårdt, med afbryder	7,6 m	Central	588 000-719
HW-17V OKC	Hårdt, med afbryder	3,8 m	OKC 50 mm	588 000-720
HW-17V OKC	Hårdt, med afbryder	7,6 m	OKC 50 mm	588 000-721
HW-17R OKC	Gummi, med afbryder	3,8 m	OKC 50 mm	588 000-722
HW-17R OKC	Gummi, med afbryder	7,6 m	OKC 50 mm	588 000-723
HW-17R CC	Gummi, med afbryder	3,8 m	Central	588 000-724
HW-17R CC	Gummi, med afbryder	7,6 m	Central	588 000-725
HW-17RV OKC	Gummi, med ventil	3,8 m	OKC 50 mm	588 000-726
HW-17RV OKC	Gummi, med ventil	7,6 m	OKC 50 mm	588 000-727
HW-17F OKC	Flexibel, med afbryder	3,8 m	OKC 50 mm	588 000-728
HW-17F OKC	Flexibel, med afbryder	7,6 m	OKC 50 mm	588 000-729
HW-17F CC	Flexibel, med afbryder	3,8 m	Central	588 000-730
HW-17F CC	Flexibel, med afbryder	7,6 m	Central	588 000-731

	ТҮҮРРІ	KAHVA	KAAPELIN PITUUS	KYTKIN	Tilausnro
- 1995), 1996), 1996	HW-17 OKC	Kova, katkaisimella	3,8 m	OKC 50 mm	588 000-716
	HW-17 OKC	Kova, katkaisimella	7,6 m	OKC 50 mm	588 000-717
	HW-17 CC	Kova, katkaisimella	3,8 m	Keskus	588 000-718
	HW-17 CC	Kova, katkaisimella	7,6 m	Keskus	588 000-719
	HW-17V OKC	Kova, katkaisimella	3,8 m	OKC 50 mm	588 000-720
	HW-17V OKC	Kova, katkaisimella	7,6 m	OKC 50 mm	588 000-721
	HW-17R OKC	Kumi, katkaisimella	3,8 m	OKC 50 mm	588 000-722
	HW-17R OKC	Kumi, katkaisimella	7,6 m	OKC 50 mm	588 000-723
	HW-17R CC	Kumi, katkaisimella	3,8 m	Keskus	588 000-724
	HW-17R CC	Kumi, katkaisimella	7,6 m	Keskus	588 000-725
	HW-17RV OKC	Kumi, venttiilillä	3,8 m	OKC 50 mm	588 000-726
	HW-17RV OKC	Kumi, venttiilillä	7,6 m	OKC 50 mm	588 000-727
	HW-17F OKC	Aseteltava, katkaisimella	3,8 m	OKC 50 mm	588 000-728
	HW-17F OKC	Aseteltava, katkaisimella	7,6 m	OKC 50 mm	588 000-729
	HW-17F CC	Aseteltava, katkaisimella	3,8 m	Keskus	588 000-730
	HW-17F CC	Aseteltava, katkaisimella	7,6 m	Keskus	588 000-731

Page 6

TEKNISK BESKRIVELSE TEKNINEN KUVAUS

BRÆNDER	HW-26	HW-26V	HW-26R	HW-26RV	HW-26 F	HW-18	ENHED/YKSIKKÖ
Max. strøm 50% intermittens	220	220	220	220	220	400	Ampere AC/DC
Kølemedium	Luft	Luft	Luft	Luft	Luft	Vand
Brænderens længde	248	248	248	248	248	267	mm
Håndtagets diameter	27	27	27	27	27	27	mm
Svejsehovedets: Længde med kort dyse Længde med lang dyse diameter vinkel,	95 187 23 75'	95 187 23 75'	95 187 23 75'	95 187 23 75*	95 187 23 Variabel	81 189 23 60'	mm mm mm
Vægt ekskl. kabel	221	221	221	221	221	200	gram
Maksimivirta 50% käyttösuhteella	220	220	220	220	220	400	Ampere AC/DC
Jäähdytysaine	Lima	Lima	Lima	Lima	Lima	Vesi
Polttimen pituus	248	248	248	248	248	267	mm
Kahvan läpimitta	27	27	27	27	27	27	mm
Hitsauspään: Pituus lyhyellä kotelolla Pituus pitkällä kotelolla Läpimitta Kulma	95 187 23 75'	95 187 23 75	95 187 23 75	95 187 23 75	95 187 23 muuttuva	81 189 23 60'	mm mm mm
Paino ilman kaapelia	221	221	221	221	221	200	orammaa

Page 7

	ТҮРЕ	HÂNDTAG	KABELLÆNGDE	KOBLING	Best. nr
	HW-26 OKC	Hårdt, med afbryder	3,8 m	OKC 50 mm	588 000-732
	HW-26 OKC	Hårdt, med afbryder	7,6 m	OKC 50 mm	588 000-733
	HW-26 CC	Hårdt, med afbryder	3,8 m	Central	588 000-734
	HW-26 CC	Hårdt, med afbryder	7,6 m	Central	588 000-735
	HW-26V OKC	Hårdt, med ventil	3,8 m	OKC 50 mm	588 000-736
	HW-26V OKC	Hårdt, med ventil	7,6 m	OKC 50 mm	588 000-737
	HW-26R OKC	Gummi, med afbryder	3,8 m	OKC 50 mm	588 000-738
	HW-26R OKC	Gummi, med afbryder	7,6 m	OKC 50 mm	588 000-739
Γ	HW-26R CC	Gummi, med afbryder	3,8 m	Central	588 000-740
	HW-26R CC	Gummi, med afbryder	7,6 m	Central	588 000-741
	HW-26RV OKC	Gummi, med ventil	3,8 m	OKC 50 mm	588 000-742
	HW-26RV OKC	Gummi, med ventil	7,6 m	OKC 50 mm	588 000-743
	HW-26F OKC	Flexibel, med afbryder	3,8 m	OKC 50 mm	588 000-774
	HW-26F CC	Flexibel, med afbryder	3,8 m	Central	588 000-775
	HW-18 OKC	Hårdt, med afbryder	3,8 m	OKC 50 mm	588 000-748
	HW-18 OKC	Hårdt, med afbryder	7,6 m	OKC 50 mm	588 000-749
	HW-18 CC	Hårdt, med afbryder	3,8 m	Central	588 000-750
	HW-18 CC	Hårdt, med afbryder	7,6 m	Central	588 000-751

ТҮҮРРІ	KAHVA	KAAPELIN PITUUS	KYTKIN	Tilausnro
HW-26 OKC	Kova, katkaisimella	3,8 m	OKC 50 mm	588 000-73
HW-26 OKC	Kova, katkaisimella	7,6 m	OKC 50 mm	588 000-73
HW-26 CC	Kova, katkaisimella	3,8 m	Keskus	588 000-734
HW-26 CC	Kova, katkaisimella	7,6 m	Keskus	588 000-73
HW-26V OKC	Kova, venttiilillä	3,8 m	OKC 50 mm	588 000-73
HW-26V OKC	Kova, venttiilillä	7,6 m	OKC 50 mm	588 000-73
HW-26R OKC	Kumi, katkaisimella	3,8 m	OKC 50 mm	588 000-73
HW-26R OKC	Kumi, katkaisimella	7,6 m	OKC 50 mm	588 000-73
HW-26R CC	Kumi, katkaisimella	3,8 m	Keskus	588 000-74
HW-26R CC	Kumi, katkaisimella	7,6 m	Keskus	588 000-74
HW-26RV OKC	Kumi, venttiilillä	3,8 m	OKC 50 mm	588 000-74
HW-26RV OKC	Kumi, venttiilillä	7,6 m	OKC 50 mm	588 000-74
HW-26F OKC	Aseteltava, katkaisimella	3,8 m	OKC 50 mm	588 000-77
HW-26F CC	Aseteltava, katkaisimella	3,8 m	Keskus	588 000-77
HW-18 OKC	Kova, katkaisimella	3,8 m	OKC 50 mm	588 000-74
HW-18 OKC	Kova, katkaisimella	7,6 m	OKC 50 mm	588 000-74
HW-18 CC	Kova, katkaisimella	3,8 m	Keskus	588 000-75
	Kova, katkaisimella	7,6 m	Keskus	588 000-75

Page 8

ELEKTRODER TIL TIG-SVEJSNING

Ren volfram

Denne elektrode består udelukkende af volfram og har smeltepunkt ved 3400°C. Den bruges ved vekselstrømssvejsning af letmetallegeringer og enden på elektroden skal da være afrundet.

Toriumlegeret

Denne elektrode bruges almindeligvis ved jævnstrømssvejsning af rustfrit stål, kobber, titan mm. Elektroden skal da være spids ved svejsning. Dens smeltetemperatur ligger på omkring 4000°C.

Zirkoniumlegeret

Denne elektrode er specielt beregnet til vekselstrømssvejsning, men er også velegnet til jævnstrømssvejsning. Specielt egnede svejsematerialer er letmetaller f.eks. aluminium, magnesium o.s.v. Smeltepunktet er omkring 3800°C.

Lantanlegeret

Denne elektrode er velegnet både til vekselstrømssvejsning og jævnstrømssvejsning. Smeltetemperaturen ligger omkring 4200°C.

Slibning af elektroden

Elektroden skal slibes i dens længderetning, se billedet nedenfor. Slibes elektroden på en forkert måde, får man nemt en instabil lysbue. Billedet angiver en 40° vinkel, hvilket gælder for lave svejsestrømme. Når svejsestrømmen øges, skal vinklen øges. Anbefalede elektrodevinkler er angivet i tabellen. Ved svejsning med vekselstrøm skal elektrodens ende være blødt afrundet. Slibning af elektroden er da unødvendig. Det er nok med en let fasning af kanten. Elektroden former sig nemlig selv, hvis den overbelastes forsigtigt. Hvis spidsen får en kugleform under svejsning med vekselstrøm, er dette et tegn på, at strømmen er for høj for den brugte elektrodediameteren.

Anbefalet spidsvinkel ved jævnstrømssvejsning:

Svejsestrøm, ampere	Elektrodevinkel
20	30°
20-100	60-90°
100-200	90-120°
>200	120°

Gaslinse

fås som tilbehør til samtlige HW-brændere. Fordelene med gaslinse er en bedre og længere gasbeskyttelse, mindre gasforbrug samt en højere kapacitet hos brænderen. Den længere gasbeskyttelse indebærer også, at man kan bruge en længere stickout, og at man dermed får et bedre overblik over smeltebadet.

Anbefalinger vedrørende valg af elektrode og gasdyse
Electrode diameter, mm	Gasdyse diameter, mm	Ren volfram AC Ampere	Zirconiated AC Ampere	Thoriated DC Ampere	Lanthaniated AC Ampere	Lanthaniated DC Ampere
0,5	6,4/8,0	5-15	5-20	5-20	5-30	5-30
1,0	6,4/8,0	10-60	15-80	20-80	15-100	20-100
1,6	6,4/8,0/9,8	50-100	70-150	80-150	70-160	80-160
2,4	9,8/11,2/12,7	100-160	110-180	120-220	110-200	120-230
3,2	11,2/12,7	130-180	150-200	200-300	150-205	200-305
4,0	12,7	180-230	180-250	250-400	180-270	250-420

Page 9

ELEKTRODIT TIG-HITSAUKSEEN

Puhdas volframi

Tämä elektrodi muodostuu pelkästään volframista ja sen sulamispiste on 3400° C. Sitä käytetään kevytmetalliseosten vaihtovirtahitsauksessa ja elektrodin pään pitää tällöin olla pyöristetty.

Toriumseostettu

Tätä elektrodia käytetään tavallisesti ruostumattoman teräksen, kuparin, titaanin ym. tasavirtahitsauksessa. Elektrodin pitää hitsattaessa olla terävä. Sen sulamislämpötila on noin 4000° C.

Zirkoniumseostettu

Tämä elektrodi on tarkoitettu erityisesti vaihtovirtahitsaukseen, mutta sitä voidaan hyvin tuloksin käyttää myös tasavirtahitsauksessa. Erityisen sopivia hitsattavia materiaaleja ovat kevytmetallit kuten alumiini, magnesium jne. Sen sulamispiste on noin 3800° C.

Lantaaniseostettu

Tämä elektrodi soveltuu mainiosti sekä vaihtovirtahitsaukseen että tasavirtahitsaukseen. Sen sulamispiste on noin 4200° C.

Elektrodin hiominen

Elektrodia voidaan hioa sen pituussuunnassa, ks. allaolevaa kuvaa. Jos elektrodi hiotaan virheellisesti, saadaan helposti epävakaa valokaari. Kuvassa esitetään 40 kulma, joka sopii pienille hitsausvirroille. Kun hitsausvirtaa nostetaan, kulmaa pitää suurentaa. Suositellut elektrodin kulmat ilmenevät taulukosta. Hitsattaessa vaihtovirralla pitää elektrodin pään olla pehmeästi pyöristetty. Elektrodin hiominen on tällöin tarpeetonta, reunan kevyt viistäminen riittää. Elektrodi muotoutuu nimittäin itse, jos sitä varovasti ylikuormitetaan. Jos kärki vaihtovirtahitsauksen aikana tulee pallomaiseksi, tämä on merkki liian suuresta virrasta käytettävän elektrodin läpimitan suhteen.

Suositeltu kärkikulma tasavirtahitsauksessa:

Hitsausvirta, ampeeria	Elektrodikulma
20	30 °
20-100	60-90°
100-200	90-120º
>200	120

Kaasulinssi

Kaasulinssi on saatavana varusteena kaikkiin HW-polttimiin. Kaasulinssillä saavutettavia etuja ovat parempi ja pidempi kaasusuoja, pienempi kaasun kulutus sekä polttimen suurempi kapasiteetti. Pidempi kaasusuoja tarkoittaa myös, että voidaan käyttää pidempää ulkonemaa (stickout), jolloin saadaan parempi näkyvyys hitsaussulaan.

Elektrodin ja kaasusuuttimen valintasuositukset
Elektrodin Iäpimitta mm	Kaasusuutin, Iäpimitta mm	Puhdas volframi AC Ampeeria	Zirkoniumseostettu AC Ampeeria	Toriumseostettu DC Ampeeria	Lantaaniseostettu AC Ampeeria	Lantaaniseostettu DC Ampeeria
0,5	6,4/8,0	5-15	5-20	5-20	5-30	5-30
1,0	6,4/8,0	10-60	15-80	20-80	15-100	20-100
1,6	6,4/8,0/9,8	50-100	70-150	80-150	70-160	80-160
2,4	9,8/11,2/12,7	100-160	110-180	120-220	110-200	120-230
3,2	11,2/12,7	130-180	150-200	200-300	150-205	200-305
4,0	12,7	180-230	180-250	250-400	180-270	250-420

Page 10

Reservdelsliste / Varaosaluettelo HW-17 / HW-17V / HW-17R / HW-17RV / HV-17F


Pos.	No.	Benævnelse	Nimike
1	588 000-533	Brænderkrop	Poltinrunko	HW-17.OKC & CC
2	588 000-535	Brænderkrop med ventil	Poltinrunko ja venttiili	HW-17V.OKC
3	366 960-043		Venttiili ja O-rengas
	366 960-045	O-ring til ventil	Venttiilin O-rengas
4	157 123-029	Brænderdyse, lang	Poltinkotelo, pitkä
5	157 123-028	Brænderdyse, kort	Poltinkotelo, lyhyt
	366 960-070	O-ring til brænderdyse	Poltinkotelon O-rengas
6	157 123-009 157 123-010 157 123-011 157 123-012 157 123-013	Spændepatron	Kiristysholkki	D=.020" 0,5 mm D=.040" 1,0 mm D=1/16" 1,6 mm D=3/32" 2,4 mm D=1/8" 3,2 mm
7	157 123-080 157 123-015 157 123-016 157 123-017 157 123-018	Elektrodemundstykke	Elektrodisuutin	D=.020" 0,5 mm D=.040" 1,0 mm D=1/16" 1,6 mm D=3/32" 2,4 mm D=1/8" 3,2 mm
8	157 123-052 157 123-053 157 123-054 157 123-055 157 123-056 588 000-442 588 000-441	Gasdyse, aluminium	Kaasusuutin, alumiini	Nr 4 6,4 mm Nr 5 8,0 mm Nr 6 9,8 mm Nr 7 11,2 mm Nr 8 12,7 mm Nr 10 15,9 mm Nr 12 19,0 mm
9	366 960-021	Varmebeskyttelse til gaslinse med stor diameter	Lämpösuojus suuriläpimittaiselle kaasulinssille
10	157 123-085 157 123-086	Gaslinse med stor diameter	Suuriläpimittainen kaasulinssi	D=3/32" 2,4 mm D=1/8" 3,2 mm
11	157 123-088 157 123-089 588 000-438 157 123-098	Gasdyse til gaslinse med stor diameter, aluminium	Kaasusuutin suuriläpimittaiselle kaasulinssille, alumiini	Nr 6 9.8 mm Nr 8 12,7 mm Nr 10 15,9 mm Nr 12 19,0 mm
12	366 960-020	Varmebeskyttelse til gaslinse	Lämpösuojus suuriläpimittaiselle
13	157 123-020 157 123-021 157 123-022 157 123-023 157 123-025	Gaslinse	Kaasulinssi	D=.020" 0,5 mm D=.040" 1,0 mm D=1/16" 1,6 mm D=3/32" 2,4 mm D=5/32" 4,0 mm
14	157 123-057 157 123-058 157 123-059 157 123-060 157 123-061	Gasdyse til gaslinse, aluminium	Kaasusuutin kaasulinssille, alumiini	Nr 4 6,4 mm Nr 5 8,0 mm Nr 6 9,8 mm Nr 7 11,2 mm Nr 8 12,7 mm
15	588 000-698	Mikroafbryder	Mikrokytkin
16	588 000-699	Fæste til mikroafbryder	Mikrokytkimen kiinnike
17	588 000-595	Håndtag	Kahva
18	588 000-710	Brudbeskyttelse	Taittumissuoja
\| 19	588 000-554	Svejsekabel, 3,8 m	Hitsauskaapeli, 3,8m	OKC
	588 000-555	Svejsekabel, 7,6 m	Hitsauskaapeli, 7,6m
20	588 000-752	Svejsekabel, 3,8 m	Hitsauskaapeli, 3,8m
	588 000-753	Svejsekabel, 7,6 m	Hitsauskaapeli, 7,6m
21	588 000-758
22	538 501 400
23	599 000 750	Surprop	Fisiokkeella Kaapolin kuosi 2.9m
24	588 000 760	Kabalbyletor 7 6m
25	588 000-760
25	588 000 530	Brænderkrop, med vermeheelettelee
20	588 000 539	Brænderkrop med varmeboekyttelse	Poltinginko ja lämpösuojus
28	366 960-016	Varmehoskyttelse
		1

Page 11

Page 12

Reservdelsliste / Varaosaluettelo HW-26 / HW-26V / HW-26R / HW-26RV / HW-26F

			N 12
Pos.	No.	Benævnelse	Nimike Nimike
	588 000 540
4	588 000 600
	366 960-045		Venttiilin O-rengas
Δ	157 123-029		Poltinkotelo nitkä
5	157 123-029	Brænderdyse, kort	Poltinkotelo, pluta
	366 960-070	O-ring til brænderdyse	Poltinkotelon O-rengas
6	157 123-009	Spændepatron	Kiristysholkki	D=.020" 0,5 mm
	157 123-010			D=.040" 1.0 mm
	157 123-011			D=1/16" 1,6 mm
	157 123-012			D=3/32 2,4 mm
	157 123-014			D=5/32" 4,0 mm
7	157 123-080	Elektrodemundstykke	Elektrodisuutin	D=.020" 0,5 mm
	157 123-015			D=.040" 1,0 mm
	157 123-016			D=1/18 1,8 mm
	157 123-018			D=1/8" 3,2 mm
8	157 123-052	Gasdyse, aluminium	Kaasusuutin, alumiini	Nr 4 6,4 mm
	157 123-053			Nr 5 8,0 mm
	157 123-054			Nr 7 11.2 mm
	157 123-056			Nr 8 12,7 mm
	588 000-442			Nr 10 15,9 mm
	588 000-441			NF 12 19,0 mm
9	366 960-021	diameter	kaasulinssille
10	157 123-085	Gaslinse med stor diameter	Suuriläpimittainen kaasulinssi	D=3/32" 2,4 mm
	157 123-086			D=1/8 3,2 mm
11	157 123-088	Gasdyse til gaslinse med stor diameter.	Kaasusuutin suuriläpimittaiselle	Nr 6 9.8 mm
	157 123-089	aluminium	kaasulinssille, alumiini	Nr 8 12,7 mm
	588 000-438			Nr 10 15,9 mm
10	157 123-098			Nr 12 19,0 mm
12	366 960-020			D-020" 0.5 mm
13	157 123-020	Gasiiise	Raasumissi	D=.040" 1.0 mm
	157 123-022			D=1/16" 1,6 mm
Į	157 123-023			D=3/32" 2,4 mm
	157 123-024			D=1/8 3,2 mm D=5/32" 4.0 mm
14	157 123-057	Gasdyse til gaslinse, aluminium	Kaasusuutin kaasulinssille, alumiini	Nr 4 6,4 mm
	157 123-058			Nr 5 8,0 mm
	157 123-059			Nr 6 9,8 mm
	157 123-060			Nr 8 127 mm
15	588 000-698	Mikroafbryder	Mikrokytkin
16	588 000-700	Fæste til mikroafbryder	Mikrokytkimen kiinnike
17	588 000-443	Håndtag	Kahva	HW-26 HW-26R
18	588 000-597	Hándtag	Kahva	HW-26F
19	588 000-711	Brudbeskyttelse	Taittumissuoja
20	588 000-686	Svejsekabel, 3,8 m	Hitsauskaapeli, 3,8 m	OKC
	588 000-687	Svejsekabel, 7,6 m	Hitsauskaapeli, 7,6 m	окс
21	588 000-761	Svejsekabel, 3,8 m	Hitsauskaapeli, 3,8 m	cc
\|	588 000-762	Svejsekabel, 7,6 m	Hitsauskaapeli, 7,6 m	CC
22	588 000-758	OKC-kobling	OKC-kytkin
23	588 000-756		Keskusliitäntä
24	538 501-102
25	588 000-759	Kabelhyister 3,8 m	Kaapelin kuori 3,8 m
-	588 000-760	Kabelhylster 7,6 m	Kaapelin kuori 7,6 m
26	588 000-601	Hanotag	Kahva
2/	588 000-602	Hanotag
28	500 000 544
29	588 000-543
21	366 060 010
	000 900-010	I vanneveskyneise	Lamposuojus

Page 13

Page 14

Reservdelsliste / Varaosaluettelo HW-18

	N	Dense	NP
Yos.	No.	Benævnelse	Nimike
	208 000-549	Brænderkrop
2	157 123-029	Brænderdyse, lang	Politinkotelo, pitka
3	266 060 070	Grieg til brondordung
4			Kiristysholkki	D-020" 0.5 mm
4	157 123-009	Spændeparon		D=.040" 1.0 mm
	157 123-011			D=1/16" 1,6 mm
	157 123-012			D=3/32" 2,4 mm
	157 123-013			D=1/8" 3,2 mm D=5/32" 4.0 mm
5	157 123-080	Elektrodemundstykke	Flektrodisuutin	D=020" 0.5 mm
Ŭ	157 123-015			D=.040" 1,0 mm
	157 123-016			D=1/16" 1,6 mm
	157 123-017			D=3/32" 2,4 mm
	157 123-018			D=1/8 3,2 mm
6	157 123-052	Gasdyse, aluminium	Kaasusuutin, alumiini	Nr 4 6.4 mm
-	157 123-053			Nr 5 8.0 mm
	157 123-054			Nr 6 9.8 mm
	15/ 123-055			Nr 8 12.7 mm
	588 000-442			Nr 10 15.9 mm
	588 000-441			Nr 12 19,0 mm
7	366 960-021	Varmebeskyttelse til gaslinse med stor diameter	Lämpösuojus suuriläpimittaiselle kaasulinssille
8	157 123-085	Gaslinse med stor diameter	Suuriläpimittainen kaasulinssi	D=3/32" 2,4 mm
	157 123-086			\|D=1/8" 3,2 mm
	157 123-08/		Kaseueuutin euurilänimittoisalla
9	157 123-088		kaasulinssille, alumiini	Nr 8 12.7 mm
	588 000-438			Nr 10 15,9 mm
	157 123-098			Nr 12 19,0 mm
10	366 960-020	Varmebeskyttelse til gaslinse	Lämpösuojus suuriläpimittaiselle
\| 11	157 123-020	Gaslinse	Kaasulinssi	D=.020" 0,5 mm
	157 123-021			D=.040 1,0 mm
	157 123-023			D=3/32" 2,4 mm
	157 123-024			D=1/8" 3,2 mm
	157 123-025			D=5/32" 4,0 mm
12	157 123-057	Gasdyse til gaslinse, aluminium	Kaasusuutin kaasulinssille, alumiini	Nr 4 6,4 mm
	157 123-059			Nr 6 9,8 mm
	157 123-060			Nr 7 11,2 mm
	157 123-061			Nr 8 12,7 mm
13	588 000-698	Mikroafbryder
14	588 000-700	Fæste til mikroafbryder	Mikrokytkimen kiinnike
15	588 000-597	Håndtag	Kahva
	1588 000-711	Brudbeskyttelse
\| 17	588 000-675	Svejsekabel, 3,8 m	Hitsauskaapeli, 3,8 m
	588 000-676	Svejsekabel, 7,6 m	Hitsauskaapeli, 7,6 m
18	588 000-770	Vandslange, 3,8 m	Vesiletku 3,8 m
	588 000-771	Vandslange, 7,6 m	Vesiletku 7,6 m
\| 19	588 000-445		Kaasuletku, sarja 3,8 M
	588 000-444	Gassiange, sæt 7,6 m
	588 000-/5/			OKC
\| 21	588 000-6/9	Vendelenge, 3,8 m	Vesiletku 3,8 M
	588 000-681	Vanosiange, 7,6 m	Vesiletku 7,6 m
\| 22	588 000-772		Kaasuletku, 3,8 m
	588 000-773		Naasuletku, 7,6 m
23	588 000-769
24	538 501-102
\| 25	588 000-759	Kabelhylster 3,8 m	Kaapelin kuori 3,8 m
	588 000-760	Kabelhylster 7,6 m	Kaapelin kuori 7,6 m

Page 15

Page 16

ESAB subsidiaries and representative offices

Europe AUSTRIA ESAB Ges.m.b.H Vienna-Liesing Tel: +43 1 888 25 11 Fax: +43 1 888 25 11 85

BELGIUM S.A. ESAB N.V. Brussels Tel: +32 2 745 11 00 Fax: +32 2 726 80 05

THE CZECH REPUBLIC ESAB VAMBERK s.r.o. Prague Tel: +420 2 819 40 885 Fax: +420 2 819 40 120

DENMARK Aktieselskabet ESAB Copenhagen-Valby Tel: +45 36 30 01 11 Fax: +45 36 30 40 03

FINLAND ESAB Oy Helsinki Tel: +358 9 547 761 Fax: +358 9 547 77 71

FRANCE ESAB France S.A. Cergy Pontoise Tel: +33 1 30 75 55 00 Fax: +33 1 30 75 55 24

GERMANY ESAB GmbH Solingen Tel: +49 212 298 0 Fax: +49 212 298 204

GREAT BRITAIN ESAB Group (UK) Ltd Waltham Cross Tel: +44 1992 76 85 15 Fax: +44 1992 71 58 03

ESAB Automation Ltd Andover Tel: +44 1264 33 22 33 Fax: +44 1264 33 20 74

HUNGARY ESAB Kft Budapest Tel: +36 1 20 44 182 Fax: +36 1 20 44 186

ITALY ESAB Saldatura S.p.A. Mesero (Mi) Tel: +39 02 97 96 81 Fax: +39 02 97 28 91 81

THE NETHERLANDS ESAB Nederland B.V. Utrecht Tel: +31 30 248 59 22 Fax: +31 30 248 52 60

NORWAY AS ESAB Larvik Tel: +47 33 12 10 00 Fax: +47 33 11 52 03

POLAND ESAB Sp.z.o.o Warszaw Tel: +48 22 813 99 63 Fax: +48 22 813 98 81

PORTUGAL ESAB Lda Lisbon Tel: +351 1 837 1527 Fax: +351 1 859 1277

SLOVAKIA ESAB Slovakia s.r.o. Bratislava Tel: +421 7 44 88 24 26 Fax: +421 7 44 88 87 41

SPAIN ESAB Ibérica S.A. Alcobendas (Madrid) Tel: +34 91 623 11 00 Fax: +34 91 661 51 83

SWEDEN ESAB Sverige AB Gothenburg Tel: +46 31 50 95 00

Fax: +46 31 50 95 00 Fax: +46 31 50 92 22 ESAB International AB Gothenburg

Tel: +46 31 50 90 00 Fax: +46 31 50 93 60

SWITZERLAND ESAB AG Dietikon Tel: +41 1 741 25 25 Fax: +41 1 740 30 55

North and South America ARGENTINA CONARCO Buenos Aires Tel: +54 11 4 753 4039 Fax: +54 11 4 753 6313

BRAZIL ESAB S.A. Contagem-MG Tel: +55 31 333 43 33 Fax: +55 31 361 31 51

CANADA ESAB Group Canada Inc Missisauga, Ontario Tel: +1 905 670 02 20 Fax: +1 905 670 48 79

MEXICO ESAB Mexico S.A. Monterrey Tel: +52 8 350 5959 Fax: +52 8 350 7554

USA ESAB Welding & Cutting Products Florence, SC Tel: +1 843 669 44 11 Fax: +1 843 664 44 58

Asia/Pacific AUSTRALIA ESAB Australia Pty Ltd Ermington Tel: +61 2 9647 1232 Fax: +61 2 9748 1685

CHINA Shanghai ESAB A/P Shanghai Tel: +86 21 6539 7124 Fax: +86 21 6543 6622

INDIA ESAB India Ltd Calcutta Tel: +91 33 478 45 17 Fax: +91 33 468 18 80

INDONESIA P.T. Esabindo Pratama Jakarta Tel: +62 21 460 01 88 Fax: +62 21 461 29 29

MALAYSIA ESAB (Malaysia) Snd Bhd Selangor Tel: +60 3 703 36 15 Fax: +60 3 703 35 52

SINGAPORE ESAB Singapore Pte Ltd Singapore Tel: +65 861 43 22 Fax: +65 861 31 95

ESAB Asia/Pacific Pte Ltd Singapore Tel: +65 861 74 42 Fax: +65 863 08 39

SOUTH KOREA ESAB SeAH Corporation Kyung-Nam Tel: +82 551 289 81 11 Fax: +82 551 289 88 63

THAILAND ESAB (Thailand) Ltd Samutprakarn Tel: +66 2 393 60 62 Fax: +66 2 748 71 11

UNITED ARAB EMIRATES ESAB Middle East Dubai Tel: +971 4 338 88 29 Fax: +971 4 338 87 29

Representative offices BULGARIA ESAB Representative Office Sofia Tel/Fax: +359 2 974 42 88

EGYPT ESAB Egypt Dokki-Cairo Tel: +20 2 390 96 69 Fax: +20 2 393 32 13

ROMANIA ESAB Representative Office Bucharest Tel/Fax: +40 1 322 36 74

RUSSIA-CIS ESAB Representative Office Moscow Tel: +7 095 937 98 20 Fax: +7 095 937 95 80

ESAB Representative Office St Petersburg Tel: +7 812 325 43 62 Fax: +7 812 325 66 85

Distributors

For addresses and phone numbers to our distributors in other countries, please visit our home page

www.esab.com

ESAB Welding Equipment AB SE-695 81 LAXÅ SWEDEN Phone +46 584 81 000 Fax +46 584 123 08
