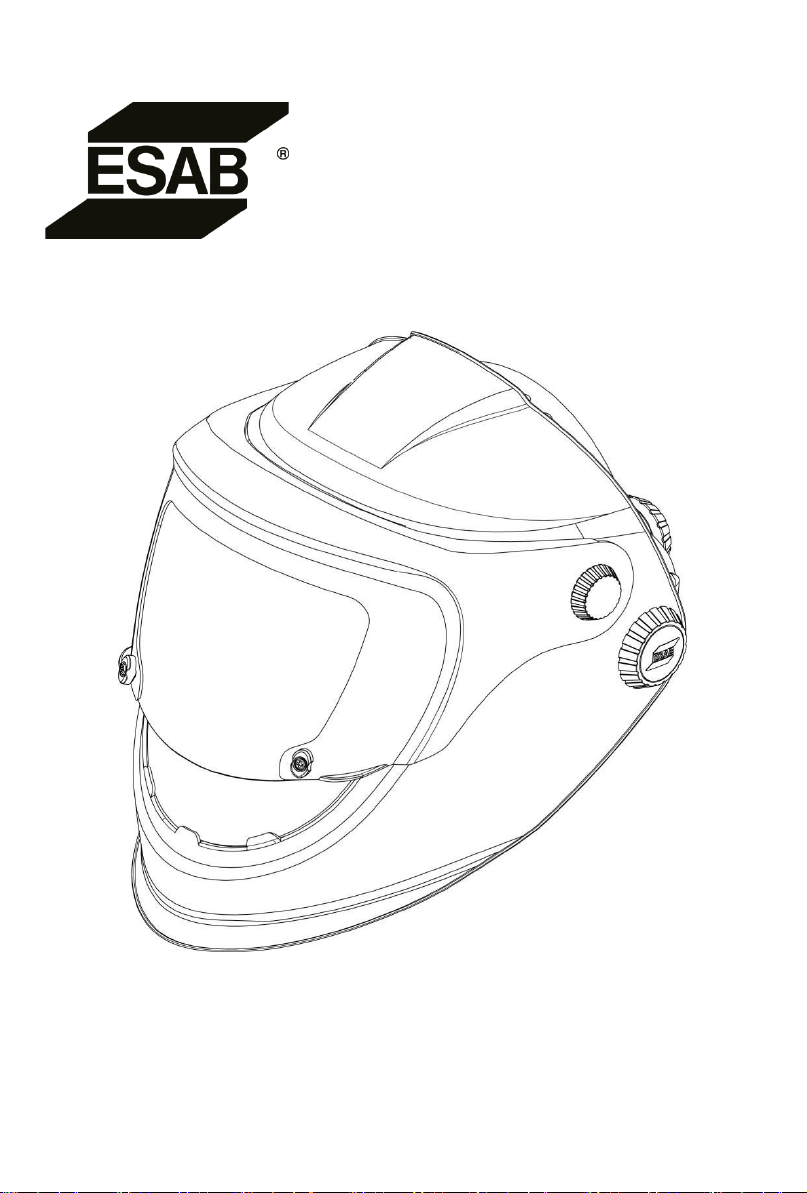

G30
磨削焊接通用头盔
专业品质的焊接头盔
警告
使用前请阅读并理解所有说明
警告
安全警告 - 用前须知
焊接头盔只能防御一定程度的热量。请勿将热焊钳放在头盔内，并且勿将头盔置于明火或热
工作表面附近。如果面罩和镜片有划痕、已破损、已损坏或覆盖有焊接飞溅物，以至于达到
损害视力的程度，则必须予以更换。
用户必须每天定期检查，以确保没有明显的损坏。与穿戴者皮肤接触的材料可能导致易感个
体的过敏性反应。戴在标准框架眼镜外的防高速粒子护眼用具可能传递冲击，从而对穿戴者
造成危害。
我们建议焊接头盔和面罩的使用寿命为 5 年。使用寿命取决于各种因素，例如使用、清洁、
存储和维护等。
请定期检查消耗件，如果怀疑适用性或可视性受到影响，则予以更换；如果怀疑不作为备件
提供的关键零件损坏或适用性受到影响，请予以报废。
此焊接头盔不适用于激光焊接。
切勿将此头盔置于热表面上。
此头盔不能用于防护爆炸物或腐蚀性液体。
除非手册中特别说明，否则不得改造镜片或头盔。
只能使用本手册中指定的替换零件。未经授权地修改或使用未经授权的替换零件将致使保
修无效，并会使操作员处于遭受人身伤害的风险之中。
不得将头盔浸入水中。
不得对滤网或头盔部件使用任何溶剂。
存放温度：-20 °C ~ +85 °C (- 4 °F ~ +185 °F)。若长时间不用，应将头盔存放在干
燥凉爽的黑暗区域。
定期清洁镜片表面；不得使用腐蚀性的清洁溶液。定期更换破裂的/有划痕的/有凹痕的前镜
片。
1
使用说明
警告！使用头盔进行焊接之前，确保已阅读并理解安全说明。
应用范围
警告！使用头盔进行焊接之前，确保已阅读并理解安全说明。
G30 焊工防护头盔信息手册符合 EC 规章附录 II 第 1.4 节的要求。
G30 头盔可以提供永久的紫外线/红外线防护，并且还能防止面部和眼睛受到焊接过程产生的
火花的伤害。
当电弧击出时，在未采取眼睛防护措施的情况下，不得直接注视焊接光束。这可能会导致角
膜疼痛发炎，对眼球晶状体造成不可弥补的损害，导致发生白内障。
G30 是一款通用的焊接、切割和磨削头盔。通过将掀盖面罩置于上部位置，用户可以获得一
个适用于磨削作业的透明防护面罩，或一个适用于切割或气焊作业的紫外线/红外线防护面罩
（取决于 IR 等级）。
通过将掀盖面罩置于下部位置，用户可以获得极高的 IR 等级，最高可达遮光号 14。
在焊接作业期间击出电弧之前，用户最初必须朝着掀盖面罩的下方看，以定位焊条或焊嘴。
提供的主面罩具有紫外线/红外线防护能力，因此滤光片可以全面保护用户的眼睛和皮肤免受
有害辐射。
推荐的最小电弧安全距离为 500 mm。
请注意，将上部和下部面罩的遮光号加在一起时，实际的遮光号将减少一个单位，即遮光号
为 3 的主面罩和遮光号为 8 的掀盖面罩可以提供相当于遮光号 10 的组合防护能力。有关
推荐的滤光片遮光号，请参见下表。
视应用条件而定，可使用下一个最高或下一个最低的保护级别。
较暗的字段对应于那些不能使用相应焊接工艺的区域。
2
手动电弧焊
药芯焊丝
熔剂焊条
MIG / 金属惰性气体氩 (A r/H e)
钢、合金钢
铜及其合金等。
MIG / 金属惰性气体氩 (A r/H e)
铝、铜、镍和其他合金
TIG / 钨极惰性气体氩 (A r/H ₂) (Ar/He)
MAG / 金属活性气体 (A r/C o₂O₂)
(Ar/Co₂/He/H₂)
构造钢、硬化钢和回火钢
铬镍钢、铬钢和其他合金钢
电弧压缩空气连接
（熔接）碳电极 (O ₂)
火焰开槽压缩空气 (O ₂)
等离子切割（熔化切割）
所有可焊接金属，详情请参见 WI G
中心和外部气体：氩 (A r/H ₂) (Ar/He)
等离子切割（熔化切割）
微束等离子焊接
中心和外部气体：氩 (A r/H ₂) (Ar/He)
所有可焊接金属，例如：钢、铝、铜、镍及其
合金
175
225
275
350
450
300
400
500
0.5
2.5
1020408012515153060100
150
200
250
11121345678910111213
14
1011121314
1011121314
8
910111213
1011121314
225
275
350
13
14
101112
13
14
250
300
400
500
焊接工艺或相关技术
0.5
2.5
102040
内部电流（安培）
8
91011
12
450
15153060
100
150
200
80
125
175
3
