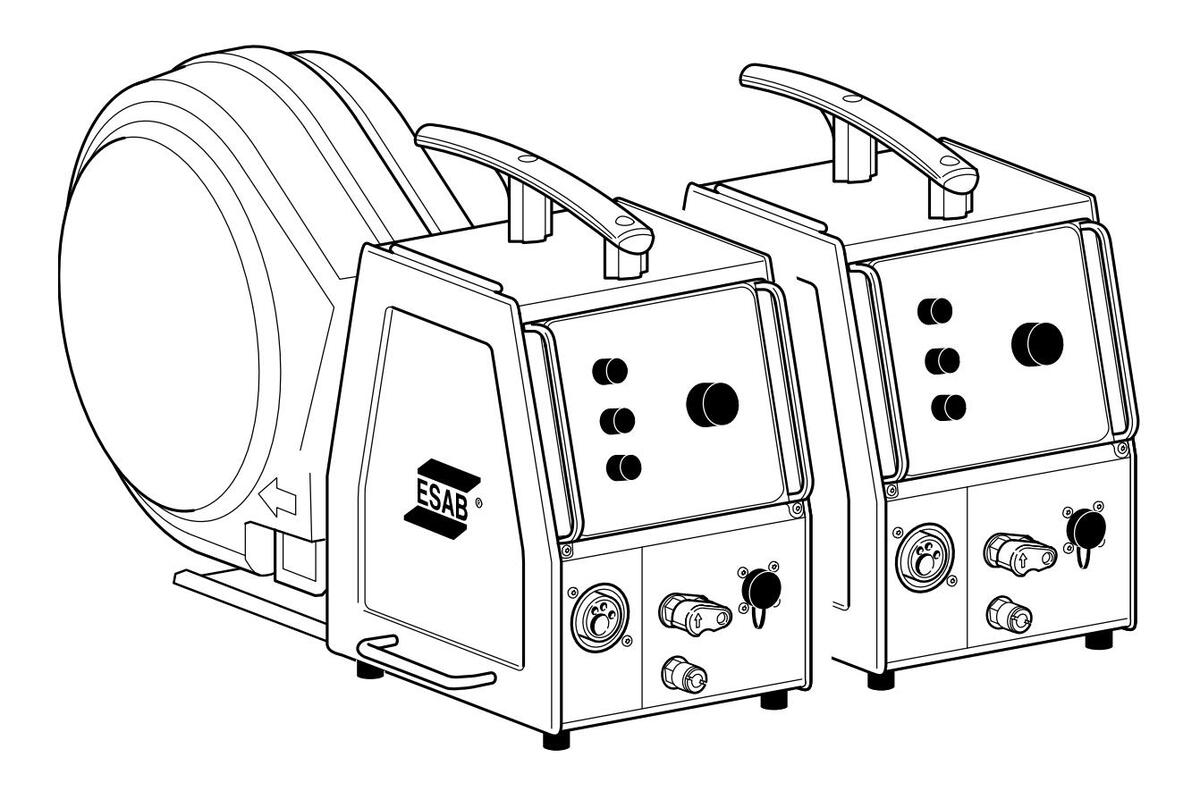

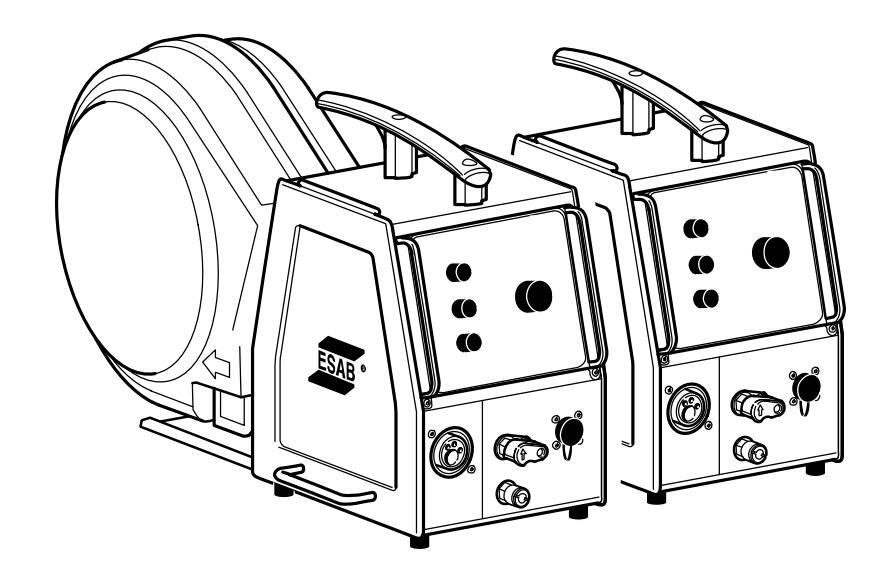

Origo™ M12 Feed 304 Feed 484

使用说明书

Page 2

DECLARATION OF CONFORMITY

According to

The Low Voltage Directive 2006/95/EC entering into force 16 January 2007 The EMC Directive 2004/108/EC entering into force 20 July 2007

Type of equipment Welding wire feeder

Type designation

Feed 304 and Feed 304w with control panel M12 and M13 from serial number 620 xxx xxxx (2006 w.20) Feed 484 and Feed 484w with control panel M12 and M13 from serial number 620 xxx xxxx (2006 w.20) Feed 304 and Feed 484 are members of the ESAB Origo^™ product family

Brand name or trade mark ESAR

Manufacturer or his authorised representatives established within the EEA: Name, address, phone, website: FSAB AB Lindholmsallén 9 Box 8004 402 77 GÖTEBORG Sweden Phone: +46.31.509.000 Website: www.esab.com

The following harmonised standard in force within the EEA has been used in the design: EN 60974-5, Arc welding equipment - Part 5: Wire feeders EN 60974-10, Arc welding equipment - Part 10: Electromagnetic compatibility (EMC) requirements

Additional information: Restrictive use, Class A equipment, intended for use in locations other than residential.

By signing this document, the undersigned declares as manufacturer, or the manufacturer's authorised representative established within EEA, that the equipment in question complies with the safety requirements stated above.

Date

2012-06-20

Position

Global Director Standard Equipment

Page 3

1	安全		4
2	引言		5
	2.1	设备	6
3	技术	参数	6
4	安装		7
	4.1	提起说明	7
5	操作		8
	5.1	接头和控制设备	9
	5.2	水接头	9
	5.3	启动程序	9
	5.4	功能解释	10
	5.5	送丝压力	10
	5.6	更换/装入焊丝 Feed 304	11
	5.7	更换/装入焊丝 Feed 484	11
	5.8	更换 Feed 304 上的送丝轮	11
	5.9	更换 Feed 484 上的送丝轮	12
6	维护		12
	6.1	检查和清洁	12
7	订购i	配件	13
冬			14
订!	购编号	2	19
易	损件.		20
附	件		25

Page 4

______ 1 安全

使用 ESAB

设备用户应最终负责确保操作本设备的任何人以及靠近该设备的人员都应遵守所有相关的安全预防措施。安全预防措施必须符合适用于此设备类型的所有要求。除遵守适用于工作场所的标准规章以外,还应遵守以下建议。

必须由经过培训,且非常熟悉设备操作的人员进行所有工作。设备操作不当可能会引起危险,而对操作员造成伤害,并损坏设备。

1. 使用本焊接设备的任何人必须熟知以下几点:
- 操作
- 紧急停车的位置
- 功能
- 相关的安全预防措施
- 焊接和切割
2. 操作员必须确保:
- 启动设备时,没有未经授权人员滞留在工作区域内。
- 击出电弧时,所有人员均已受到防护。
3. 工作场所必须:
- 适合于本目的
- 没有通风
4. 个人安全设备
- 始终穿戴推荐的个人安全设备,如防护眼镜、防燃服、安全手套。
- 请勿戴易于缠住或造成烫伤的松动配饰,如丝巾、手镯、耳环等。
5. 一般预防措施
- 确保回路电缆连接牢固。
- 只能由有资格的电工作在高压设备上工作。
- 配置适当的消防设备,对其进行清晰标记,并且置于方便的位置。
- 在设备运行期间,不得对其进行润滑和维护。

ESAB 能为您提供所有必需的焊接保护和配件。

小心! 在安装或操作前,请阅读并理解本使用说明书。

小心工

请勿在公用低压供电系统的住宅区内使用 A 类设备。由于存在传导干扰以及辐射干扰,在这些地点确保 A 类设备的电磁兼容性会有潜在困难。

小心工

本产品仅用于电弧焊。

Page 5

废旧电子设备请运往回收站进行处理! 依据《废旧电气和电子设备 2002/96/EC 号欧盟指令》以及相关国家的法律,达到使用寿命的电气和/或电子设备必须在回收站进行处理。作为负责处理设备的人员,获取经过批准的回收站的信息是您的责任。有关更多信息,请联系最近的 ESAB 经销商。

리言

带控制面板 M12 的 Feed 304 和 Feed 484 送丝装置设计用于与步进焊接电源搭配使用进行 MIG/MAG 但接

本送丝装置提供有几种不同的变型。请参阅第 19 而上的备件清单。

本送丝装置是密封的,包括四轮驱动送丝机构以及控制电 - 2 生居

可以与 ESAB 的 MarathonPac™ 上的焊丝或者丝轴上的焊丝一起使用(标准 Ø 300 mm, 配件 Ø 440 mm)。

送丝装置可以安装在电源上,也可以悬挂在工件上方,或者平衡装置上,或者安装在带或者不带轮子的支撑臂或地板上。

可在 25 页上找到该产品的 ESAB 配件。

Page 6

2.1 设备

Feed 304 送丝装置附带有:

使用说明书
推荐的易损零部件标签。

Feed 484 送丝装置附带有:

垫片(4)
内六角扳手 (4 mm)
使用说明书
推荐的易损零部件标签。

3 技术参数

	Feed 304	Feed 484
电源	42 V 50 - 60 Hz	42 V 50 - 60 Hz
电源要求	336 VA	378 VA
电机电流I最大	8 A	9 A
设置参数
送丝速度	1.9-25.0 m/min	1.9-25.0 m/min
回烧时间	0-0.5 s	0-0.5 s
软启动	关或开	关或开
2/4 行程	2 行程或 4 行程	2 行程或 4 行程
焊枪接头	EURO	EURO
丝轴的最大直径	300 mm (*440mm)	300 mm (*440mm)
焊丝尺寸	0.6-1.6 mm	0.6-2.4 mm
重量
基本型号	11.5 kg	14.5 kg
带密封的丝轴支架	15 kg	19 kg
尺寸(长x宽x高)
基本型号	380 x 275 x 400 mm	380 x 275 x 400 mm
带密封的丝轴支架	690 x 275 x 420 mm	690 x 275 x 420 mm
保护气体	所有类型均设计用于 MIG/MAG 焊接	所有类型均设计用于 MIG/MAG 焊接
最大压力	5巴	5 🗆
冷却剂	50% 水/50% 乙二醇	50% 水/50% 乙二醇
最大压力	5巴	5 🗆
允许负载
60% 占空比	630 A	630 A
密封等级	IP23	IP23
使用 *440mm 的丝辊	IP2X	IP2X

_____________________________________

占空比

占空比是指在没有过载的某一负荷下,在十分钟内可进行焊接或切割的时间百分比。占空比适用于40°C。

Page 7

密封等级 IP 代码指示密封等级,即防止固体物体进入或水渗透的防护程度。带 IP23 标记的设备在室内和户外均可使用。

带 IP2X 标记的设备在室内使用。

4 安装

必须由专业人员进行安装。

小心!

本产品适用于工业用途。在民用环境中使用可能会引起无线电干扰。采取适当的预防措施是用户的责任。

警告! 在有更大电气危险的环境中进行焊接时,只能使用活用于此环境的电源。在有史大电气泡险的47%;24.57 这些电源带有如下标记符号:S

4.1 提起说明

可在第页上找到起吊孔眼的订购编号25。

注意! 如果使用其他安装设备,必须确保其与送丝装置绝缘。

Page 8

5 操作

请在以下页面找到处置本设备的通用安全法规:页 4。请在开始使用本设备之前进行通读!

警告!

保证在运行期间关闭侧面板。

警告!

为防止焊丝卷从轮毂滑落: 如轮毂旁粘贴的警告标签所示,转动红色手柄,锁定焊丝卷。

Ŷ 警告!

旋转部件会导致伤害,应特别小心。

Ŵ 小心!

在更换卷线筒时,有破碎的风险! 在送料辊插入焊丝时,请勿佩戴安全手套。.

如果送丝装置安装有配重臂,则有倾翻危险。固定本设备,特别是在不平或倾斜的表面上使用时。

注意!移动设备时,使用专用把手。切勿拉焊枪。

Page 9

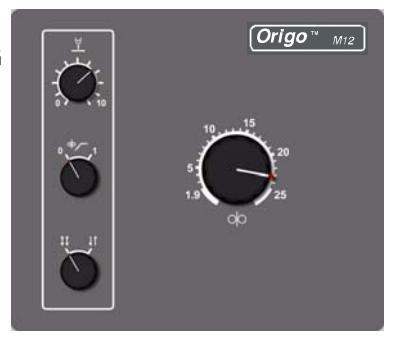

5.1 接头和控制设备

1 设置回烧时间的旋钮
2 用于软启动开/关的开关
3 设置送丝速度的旋钮
4 2 行程/4 行程开关
5 远程控制装置接头
6 带 ELP* 的 BLUE 接头,用于冷却水到焊枪的连接
7 RED 接头,用于连接来自焊枪的冷却水

只有某些型号有冷却水接头。

* ELP = ESAB 逻辑泵,请参阅第 5.2 条。

8 焊接接头
9 电源焊接电流接头 (OKC)
10 电源控制线缆接头
11 RED 接头,用于冷却水与电源(冷却装置)的连接
12 BLUE 接头,用于冷却水与电源(冷却装置)的连接
13 保护气体接头

5.2 水接头

当连接水冷焊枪时,电源的主电源开关必须在"关"(Off) 位置,冷却装置开关必须在"ELP/0"位置。

带水接头的送丝装置配备有一个检测系统 ELP (ESAB 逻辑泵),可以检查连接的水软管。当连接水冷式焊枪时,水泵启动。只有配备 ELP 的电源才能进行检测。

5.3 启动程序

当开始送丝时,电源产生焊接电压。如果在三秒钟内没有焊接电流,电源将关闭焊接电压。送丝将会继续,直到关闭焊枪开关。

Page 10

功能解释 54

回烙时间

回烧时间是在停止送丝到由源关闭焊接由压之间的延迟。回烧时间太短,则在焊接完成时,会出现长长的焊丝突起,导致出现焊丝被焊接熔池固化的风险. 回烧时间太长则会导致出现较短的突起,增加了电弧回击导电嘴的危险。

🕁 🦛 软启动

软启动是指焊丝以较低速度进给,直到与工件产生电气接触,然后速度上升到设置速度。

采用 2 行程模式,当按下触发开关后,送气和送丝启动,释放后,送气和送丝结束。

4 行程

采用 4 行程模式、当按下触发开关后、送气启动、释放后、送丝启动。继续焊接,直到再次按下开关,随后送丝停止。释放开关后,气体停止流动。

设置必需的送丝速度(米/分钟)。

55 送纱压力

确保焊丝在导槽内顺畅移动后启动。然后设置送丝器压力滚筒的压力。压力不能太大,这点很重要。

要检查送丝压力设置是否正确,可以通过绝缘体(例如一块木头)拉出焊丝。

当距离木头约5毫米握住焊枪时(图1),送丝滚筒应当滑动。

如果距离木头约5毫米时握住焊枪,焊丝应当能拉出并弯曲(图2)。

Page 11

(CN

5.6 更换/装入焊丝 Feed 304

打开侧面板。
将压力传感器向后折叠,断开连接,压力轮向上滑动。
弄直新焊丝 10-20 cm。在将焊丝插入送丝装置之前,锉平焊丝端部的毛刺和锐边。
确保焊丝正确地送进送丝轮轨道,并进入流出喷嘴或焊丝导槽。
固定压力传感器。
关闭侧面板。

5.7 更换/装入焊丝 Feed 484

打开侧面板。
压下,然后朝向自己向上拉压力装置。
拉出转向架。
弄直新焊丝 10-20 cm。在将焊丝插入送丝装置之前,锉平焊丝端部的毛刺和锐边。
确保焊丝正确地送进送丝轮轨道,并进入流出喷嘴或焊丝导槽。
重新安装转向架。
关闭侧面板。

5.8 更换 Feed 304 上的送丝轮

打开侧面板。
将压力传感器 (1) 向后折叠,断开连接,压力轮向上滑动。
顺时针转动轴 (3) 1/4 圈,断开压力轮 (2),并拉出轴。断开压力轮。
松开螺母 (5),断开送丝轮 (4),然后拉出轮。安装期间,以相反顺序重复上述步骤。

送丝轮轨道选择

按照尺寸标记,转动送丝轮,使需要的轨道朝向自己。

Page 12

5.9 更换 Feed 484 上的送丝轮

打开侧面板。
压下,然后朝向自己向上拉压力装置(1)。
拉出转向架 (2)。
松开在支架上用于中间喷嘴的内六角柱头螺钉 (3),拆卸支架。
松开用于出口喷嘴 (4) 的螺钉,将喷嘴推回。
完全松开中央的内六角头螺钉 (5)。
松开两个外六角头螺钉(6) 1/2 圈。
拉出送丝轮 (7)。
安装期间,以相反顺序重复上述步骤。

送丝轮轨道选择

在外垫圈和送丝轮之间不放置、放置一个或两个活动垫圈。注意!更换压力轮 (8) 时,请更换整个转向架。

6 维护

定期维护对于安全、可靠运行很重要。

小心」

在质保期内,客户为了矫正任何缺陷而试图操作本产品,供应商的所有保证承诺将终止。

6.1 检查和清洁

送丝装置

定期检查送丝装置是否被灰尘阻塞。

为实现焊丝进给顺畅,应定期对送丝装置易磨损零部件进行清理和更换。注意,如果预涨紧设置太紧,会导致压力滚筒、送丝滚筒和焊丝导槽的异常磨损。

Page 13

刹车毂

交货时,刹车毂已经进行了调整,如果需要进行重新调整,请遵循以下列说明。调整刹车穀,以使当送丝停止时,焊丝有点松弛。

调整刹车力矩:
- 转动红色把手至锁止位置。
- 将螺丝刀插入刹车穀的弹簧中。

顺时针转动弹簧,减小制动力矩。

逆时针转动弹簧,增大制动力矩。注意: 转动两个弹簧的幅度要相同。

焊枪

为实现焊丝进给顺畅,应定期对焊枪易磨损零部件进行清理和更换。定期吹洗焊丝导槽,清洁触点。

7 订购配件

Feed 304 / Feed 484 是根据国际和欧洲标准 IEC/EN 60974-5 和 IEC/EN 60974-10. 进行设计和测试的。

确保本产品仍然符合所述标准,是已经提供服务或进行维修工作的服务单位的责任。

可以通过就近的 ESAB 经销商订购备件,请参阅本出版物的最后一页。

Page 14

凕

Page 15

Page 16

Feed 304 M12 valid from serial no. 917-xxx-xxxx

Page 17

Page 18

Page 19

订购编号

	Feeder for Marathon Pac™	Feeder with capsuled bobbin

Origo™ Feed 304, M12	0459 114 882	0459 116 882
Origo ^™ Feed 304, M12 with water cooling	0459 114 892	0459 116 892
Origo™ Feed 484, M12	0459 114 982
Origo ^™ Feed 484, M12 with water cooling	0459 114 992	0459 116 992

Туре	Filename
Spare parts list	0459 161 990

Technical documentation is available on the Internet at www.esab.com

Page 20

Feed 304

易损件

ltem	Ordering no.	Denomination	Notes	Wire type	Wiredimensions
HI1	0455 072 002 0456 615 001	Intermediatenozzle Intermediatenozzle		Fe, Ss & cored Al
HI2	0469 837 880 0469 837 881	Outlet nozzle Outlet nozzle		Fe, Ss & cored Al	Ø 2.0 mm steel for 0.6-1.6 mm Ø 2.0 mm plastic for 0.8-1.6 mm
HI3	0191 496 114	Кеу
HI4	0215 701 007	Locking washer
HI5a	0459 440 001	Motor gear euro	Drive gear

ltem	Ordering no.	Denomination	Wire type	Wiredimensions	Groove typ	Roller markings
HI5b	0459 052 001	Feed/pressure rollers	Fe, Ss & cored	Ø 0.6 & 0.8 mm	V	0.6 S2 & 0.8 S2
	0459 052 002	Feed/pressure rollers	Fe, Ss & cored	Ø 0.8 & 1,0 mm	V	0.8 S2 & 1.0 S2
	0459 052 003	Feed/pressure rollers	Fe, Ss & cored	Ø 0.9/1.0 & 1.2 mm	V	1.0 S2 & 1.2 S2
	0459 052 013	Feed/pressure rollers	Fe, Ss & cored	Ø 1.4 & 1.6 mm	V	1.4 S2 & 1.6 S2

	0458 825 001	Feed/pressure rollers	Cored	Ø 0.9/1.0 & 1.2 mm	V-Knurled	1.0 R2 & 1.2 R2
	0458 825 010	Feed/pressure rollers	Cored	Ø 1.2 & 1.2 mm	V-Knurled	1.2 R2 & 1.2 R2
	0458 825 002	Feed/pressure rollers	Cored	Ø 1.2 & 1.4 mm	V-Knurled	1.2 R2 & 1.4 R2
	0458 825 003	Feed/pressure rollers	Cored	Ø 1.6 mm	V-Knurled	1.6 R2 & 2.0 R2
	0459 824 001			(X 0 8 8 0 0/1 0 mm		0 1 0
	0456 624 001		AI	0.0 & 0.9/1.0 mm	0	0.0 AZ & 1.0 AZ
	0458 824 002	Feed/pressure rollers	AI	Ø 1.0 & 1.2 mm	U	1.0 A2 & 1.2 A2
	0458 824 003	Feed/pressure rollers	AI	Ø 1.2 & 1.6 mm	U	1.2 A2 & 1.6 A2
	I	Use only pres	sure and feed rollers	marked A2 R2 or S2		I

The rollers are marked with wire dimension in mm, some are also marked with inch.

Item	Ordering no.	Denomination	Notes
HI6		Washer	Ø 16/5x1
HI7		Screw	M4x12
HI8		Screw	M6x12
HI9		Washer	Ø 16/8.4x1.5
HI10	0469 838 001	Cover
HI11	0458 722 880	Axle and Nut
HI12	0459 441 880	Gear adapter
HI13	0455 049 001	Inlet nozzle	Ø 3mm for 0.6-1.6m	m Fe, Ss, Al and cored wire
HI14	0458 999 001	Shaft
HI15		Nut	M10
HI16	0458 748 002	Insulating washer
HI17	0458 748 001	Insulatingbushing
				•
Item	Ordering no.	Denomination	Wire type	Wiredimensions


HI18 0156 602 001 I	Inlet nozzle	Fe, Ss, Al & Cored	Ø 2 mm plastic for 0.6-1.6 mm

Welding with aluminium wire

In order to weld with aluminium wire, proper rollers, nozzles and liners for aluminium wire MUST be used, It is recommended to use 3 m long welding gun for aluminium wire, equipped with appropriate wear parts.

Page 21

Page 22

ltem	Ordering no.	Denomination	Wire type	Wiredimensions
HK1	0469 837 880 0469 837 881 0469 837 882	Outlet nozzle Outlet nozzle Outlet nozzle	Fe, Ss & cored Al Fe, Ss & cored	Ø 2.0 mm steel for 0.6-1.6 mm Ø 2.0 mm plastic for 1.0-1.6 mm Ø 3.4 mm steel for 2.0-2.4 mm

ltem	Ordering no.	Denomination	Wire type	Wire Ø mm	Groove 1	Groove 2	Groove 3	Groove typ	Roller / Bogey mark- ings
HK2	0366 966 880	Feed Roller	Fe, Ss & cored	0.6-1.2	0.6-0.8	0.9-1.0	1.2	V	1
	0366 966 881	Feed Roller	Fe, Ss & cored	1.4-1.6	1.4-1.6	2.0	2.4	V	2
	0366 966 888	Feed Roller	Fe, Ss & cored	0.9	0.9	0.9	0.9	V	.035

	0366 966 889	Feed Roller	Fe, Ss & cored	1.2	.045" / 1.2	.045" / 1.2	.045" / 1.2	V	.045 / 7
	0366 966 890	Feed Roller	Fe, Ss & cored	1.6	1.6	1.6	1.6	V	1/16
	0366 966 900	Feed Roller	Fe, Ss & cored	0.9-1.6	0.9-1.0	1.2	1.4-1.6	V	6

	0366 966 882	Feed Roller	Cored	1.2-2.0	1.2	1.4-1.6	2.0	V-Knurled	3
	0366 966 883	Feed Roller	Cored	2.4	2.4	not used	not used	V-Knurled	4
	0366 966 893	Feed Roller	Cored	1.2	1.2	1.2	1.2	V-Knurled	.045
	0366 966 894	Feed Roller	Cored	1.6	1.6	1.6	1.6	V-Knurled	1/16

	0366 966 885	Feed Roller	AI	1.2	1.2	1.2	1.2	U	U2
	0366 966 899	Feed Roller	AI	1.0-1.6	1.0	1.2	1.6	U	U4

ltem	Ordering no.	Denomination	Notes
НК3	0156 707 001	Distance washer
HK4	0156 707 002	Adjustment spacer
HK5		Screw	M5x20
HK6		Screw	M5x16

HD = Heavy Duty

ltem	Ordering no.	Denomination	Wire type	Wiredimensions	Groove typ	Roller / Bogey markings
HK7	0366 902 880	Bogev (HD)	Fe. Ss & cored	Ø 0.6 - 1.2 mm	V	1
	0366 902 900	Bogev (HD)	Fe. Ss & cored	Ø 0.9 - 1.6 mm	V	6
	0366 902 881	Bogey (HD)	Fe, Ss & cored	Ø 1.4 - 2.4 mm	V	2
	0366 902 894	Bogey ( HD )	Fe, Ss & cored	Ø 1.2 mm	V	.045 / 7
	0366 902 902	Bogey (HD)	Fe, Ss & cored	Ø 0.9 mm	V	.035
	0366 902 901	Bogey (HD)	Fe, Ss & cored	Ø 1.6 mm	V	1/16
	0366 902 882	Bogey ( HD )	Cored	Ø 1.2 - 2.0 mm	V-Knurled	3
	0366 902 883	Bogey (HD)	Cored	Ø 2.4 mm	V-Knurled	4
	0366 902 903	Bogey (HD)	Cored	Ø 1.2 mm	V-Knurled	.045
	0366 902 904	Bogey (HD)	Cored	Ø 1.6 mm	V-Knurled	1/16

	0366 902 899	Bogey (HD)	Al	Ø 1.0 - 1.6 mm	U	U4
	0366 902 886	Bogey (HD)	Al	Ø 1.2 mm x 3	U	-

Page 23

ltem	Ordering no.	Denomination	Wire type	Wiredimensions
HK8	0366 944 001	Washer
HK9	0156 603 001 0156 603 002 0332 322 001 0332 322 002	Intermediatenozzle Intermediatenozzle Intermediatenozzle Intermediatenozzle	Fe, Ss & Al Fe, Ss & Al Cored Cored	Ø 2 mm plastic for 0.6-1.6 mm Ø 4 mm plastic for 2.0-2.4 mm Ø 2.4 mm copper for 1.2-2.0 mm Ø 4 mm copper for 2.4 mm

ltem	Ordering no.	Denomination	Note
HK10	0215 702 708	Locking washer
HK11		Nut	M10
HK12	0458 748 002	Insulatingwasher
HK13	0458 748 001	Insulatingbushing

l	tem	Ordering no.	Denomination	Wire type	Wiredimensions
Н	IK14	0156 602 001 0156 602 002 0332 318 001 0332 318 002	Inlet nozzle Inlet nozzle Inlet nozzle (HD) Inlet nozzle (HD)	Fe, Ss, Al & Cored Fe, Ss, Al & Cored Fe, Ss & Cored Fe, Ss & Cored	Ø 2 mm plastic for 0.6-1.6 mm Ø 4 mm plastic for 2.0-2.4 mm Ø 2.4 mm steel for 1.2-2.0 mm Ø 4 mm steel for 2.4 mm

Page 24

Page 25

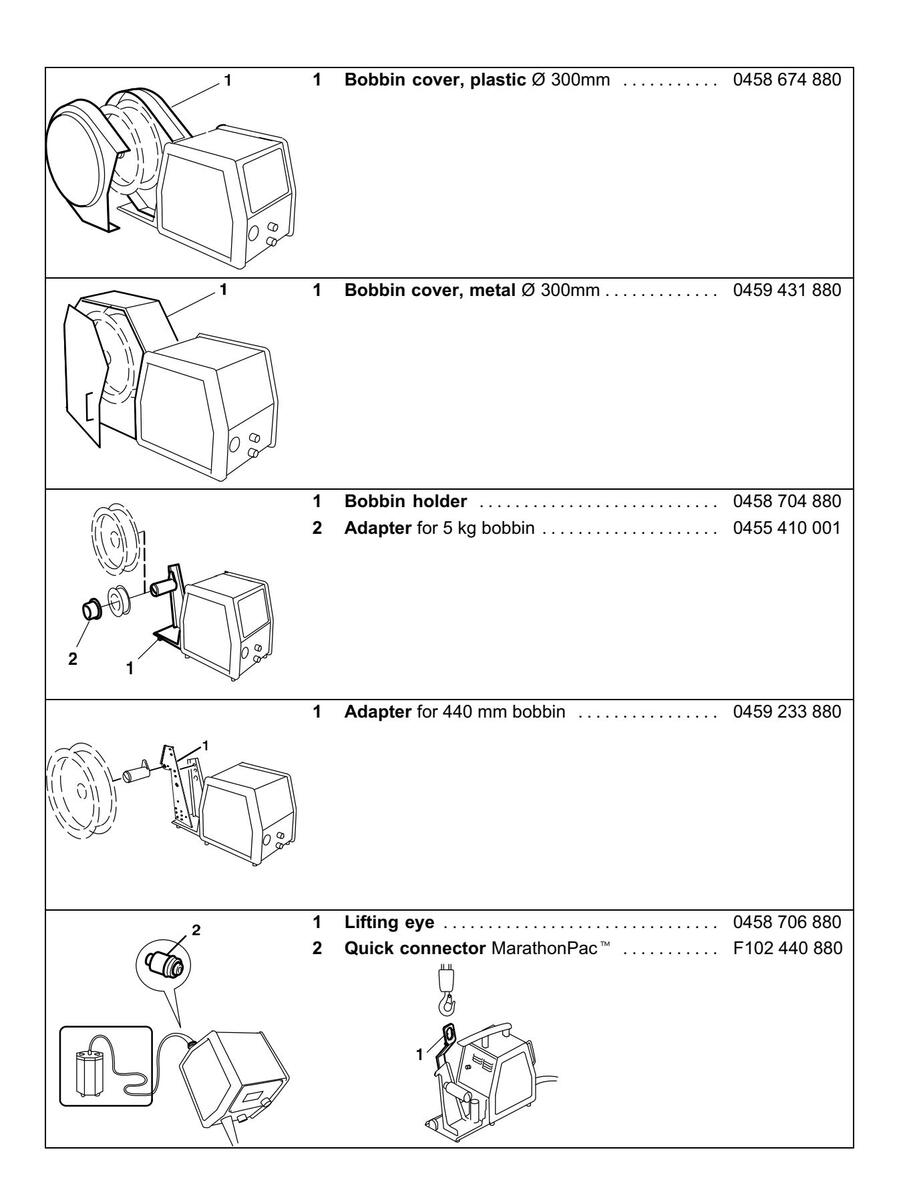

附件

Page 26

Page 27

Remote cable 23 pole - 8 pole
5 m	0459 553 880
Extension cable for remote control 23 pole 8 m 16 m	0467 197 880 0467 197 881
Counter balance device	0458 705 880

Page 28

	Connection set for 400 A	23 poles	19 poles
	power sources
	1.7 m	0469 836 880	0459 836 880
APPR	5 m	0469 836 981	0459 836 881
	10 m	0469 836 881	0459 836 882
	15 m	0469 836 882	0459 836 883
	25 m	0469 836 883	0459 836 884
	35 m	0469 836 884	0459 836 885
	1.7 m, water	0469 836 885	0459 836 890
	5 m, water	0469 836 983	0459 836 891
	10 m, water	0469 836 886	0459 836 892
	15 m, water	0469 836 887	0459 836 893
	25 m, water	0469 836 888	0459 836 894
	35 m, water	0469 836 889	0459 836 895
	Connection set for 500 A
	power sources
	1.7 m	0469 836 890	0459 836 980
	5 m	-	0459 836 981
	10 m	0469 836 891	0459 836 982
	15 m	0469 836 892	0459 836 983
	25 m	0469 836 893	0459 836 984
	35 m	0469 836 894	0459 836 985
	1.7 m, water	0469 836 895	0459 836 990
	5 m	-	0459 836 991
	10 m, water	0469 836 896	0459 836 992
	15 m, water	0469 836 897	0459 836 993
	25 m, water	0469 836 898	0459 836 894
	35 m, water	0469 836 899	0459 836 995

Page 29


	N.B.: MXH PP only recommended for Feed 304/3004/L3004
	Welding gun MXH 400w PP
	6.0 m	0700 200 015
	10.0 m	0700 200 016
	10.0 m, 45°	0700 200 019
	Welding gun MXH 300w PP
	6.0 m	0700 200 017
	10.0 m	0700 200 018
	10.0 m, 45°	0700 200 020
1

Information on PSF welding guns can be found in separate brochures.

Self cooled with RS3 Remote 3-step program switch

Туре	Ordering no.		Max welding current		Wire dimensions
	Hose length 3 m	Hose length 4,5 m	CO ₂	Mix Ar
PSF 250	0469 798 882	0469 798 883	250A 60%	225A 60%	0.6 - 1.0
PSF 405	0458 401 892	0458 401 893	380A 60%	325A 60%	0.6 - 1.6

Water cooled with RS3 Remote 3-step program switch

Туре	Ordering no.		Max welding current		Wire dimensions
	Hose length 3 m	Hose length 4,5 m	CO ₂	Mix Ar
PSF 410W	0458 400 898	0458 400 899	425A 100%	400A 100%	0.6 - 1.6
PSF 510W	0458 400 900	0458 400 901	500A 100%	440A 100%	0.6 - 2.4

Page 30

NOTES

notes

Page 31

NOTES

- 31 -

Page 32

ESAB subsidiaries and representative offices

Europe

AUSTRIA ESAB Ges.m.b.H Vienna-Liesing Tel: +43 1 888 25 11 Fax: +43 1 888 25 11 85

BELGIUM S.A. ESAB N.V. Brussels Tel: +32 2 745 11 00 Fax: +32 2 745 11 28

BULGARIA ESAB Kft Representative Office Sofia Tel/Fax: +359 2 974 42 88

THE CZECH REPUBLIC ESAB VAMBERK s.r.o. Vamberk Tel: +420 2 819 40 885 Fax: +420 2 819 40 120

DENMARK Aktieselskabet ESAB Herlev Tel: +45 36 30 01 11 Fax: +45 36 30 40 03

FINLAND ESAB Oy Helsinki Tel: +358 9 547 761 Fax: +358 9 547 77 71

FRANCE ESAB France S.A. Cergy Pontoise Tel: +33 1 30 75 55 00 Fax: +33 1 30 75 55 24

GERMANY ESAB GmbH Solingen Tel: +49 212 298 0 Fax: +49 212 298 218

GREAT BRITAIN ESAB Group (UK) Ltd Waltham Cross Tel: +44 1992 76 85 15 Fax: +44 1992 71 58 03

ESAB Automation Ltd Andover Tel: +44 1264 33 22 33 Fax: +44 1264 33 20 74

HUNGARY ESAB Kft Budapest Tel: +36 1 20 44 182 Fax: +36 1 20 44 186

ITALY ESAB Saldatura S.p.A. Bareggio (Mi) Tel: +39 02 97 96 8.1 Fax: +39 02 97 96 87 01

THE NETHERLANDS ESAB Nederland B.V. Amersfoort Tel: +31 33 422 35 55 Fax: +31 33 422 35 44

POLAND ESAB Sp.zo.o. Katowice Tel: +48 32 351 11 00 Fax: +48 32 351 11 20

PORTUGAL ESAB Lda Lisbon Tel: +351 8 310 960 Fax: +351 1 859 1277

ROMANIA ESAB Romania Trading SRL Bucharest Tel: +40 316 900 600 Fax: +40 316 900 601

RUSSIA LLC ESAB Moscow Tel: +7 (495) 663 20 08 Fax: +7 (495) 663 20 09

SLOVAKIA ESAB Slovakia s.r.o. Bratislava Tel: +421 7 44 88 24 26 Fax: +421 7 44 88 87 41

SPAIN ESAB Ibérica S.A. Alcalá de Henares (MADRID) Tel: +34 91 878 3600 Fax: +34 91 802 3461

SWEDEN ESAB Sverige AB Gothenburg Tel: +46 31 50 95 00 Fax: +46 31 50 92 22

ESAB international AB Gothenburg Tel: +46 31 50 90 00 Eax: +46 31 50 93 60

SWITZERLAND ESAB AG Dietikon Tel: +41 1 741 25 25

UKRAINE ESAB Ukraine LLC Kiev Tel: +38 (044) 501 23 24 Fax: +38 (044) 575 21 88

North and South America

ARGENTINA CONARCO Buenos Aires Tel: +54 11 4 753 4039 Fax: +54 11 4 753 6313

BRAZIL ESAB S.A. Contagem-MG Tel: +55 31 2191 4333 Fax: +55 31 2191 4440

CANADA ESAB Group Canada Inc. Missisauga, Ontario Tel: +1 905 670 02 20 Fax: +1 905 670 48 79

MEXICO ESAB Mexico S.A. Monterrey Tel: +52 8 350 5959 Fax: +52 8 350 7554

USA ESAB Welding & Cutting Products Florence, SC Tel: +1 843 669 44 11 Fax: +1 843 664 57 48

AUSTRALIA ESAB South Pacific Archerfield BC QLD 4108 Tel: +61 1300 372 228 Fax: +61 7 3711 2328

CHINA Shanghai ESAB A/P Shanghai Tel: +86 21 2326 3000 Fax: +86 21 6566 6622

INDIA ESAB India Ltd Calcutta Tel: +91 33 478 45 17 Fax: +91 33 468 18 80

INDONESIA P.T. ESABindo Pratama Jakarta Tel: +62 21 460 0188 Fax: +62 21 461 2929

JAPAN ESAB Japan Tokyo Tel: +81 45 670 7073 Fax: +81 45 670 7001

MALAYSIA ESAB (Malaysia) Snd Bhd USJ Tel: +603 8023 7835 Fax: +603 8023 0225

SINGAPORE ESAB Asia/Pacific Pte Ltd Singapore Tel: +65 6861 43 22 Fax: +65 6861 31 95

SOUTH KOREA

Kyungnam Tel: +82 55 269 8170 Fax: +82 55 289 8864

UNITED ARAB EMIRATES ESAB Middle East FZE Dubai Tel: +971 4 887 21 11 Fax: +971 4 887 22 63

Africa

EGYPT ESAB Egypt Dokki-Cairo Tel: +20 2 390 96 69 Fax: +20 2 393 32 13

SOUTH AFRICA ESAB Africa Welding & Cutting Ltd Durbanvill 7570 - Cape Town Tel: +27 (0)21 975 8924

Distributors

For addresses and phone numbers to our distributors in other countries, please visit our home page

www.esab.com
