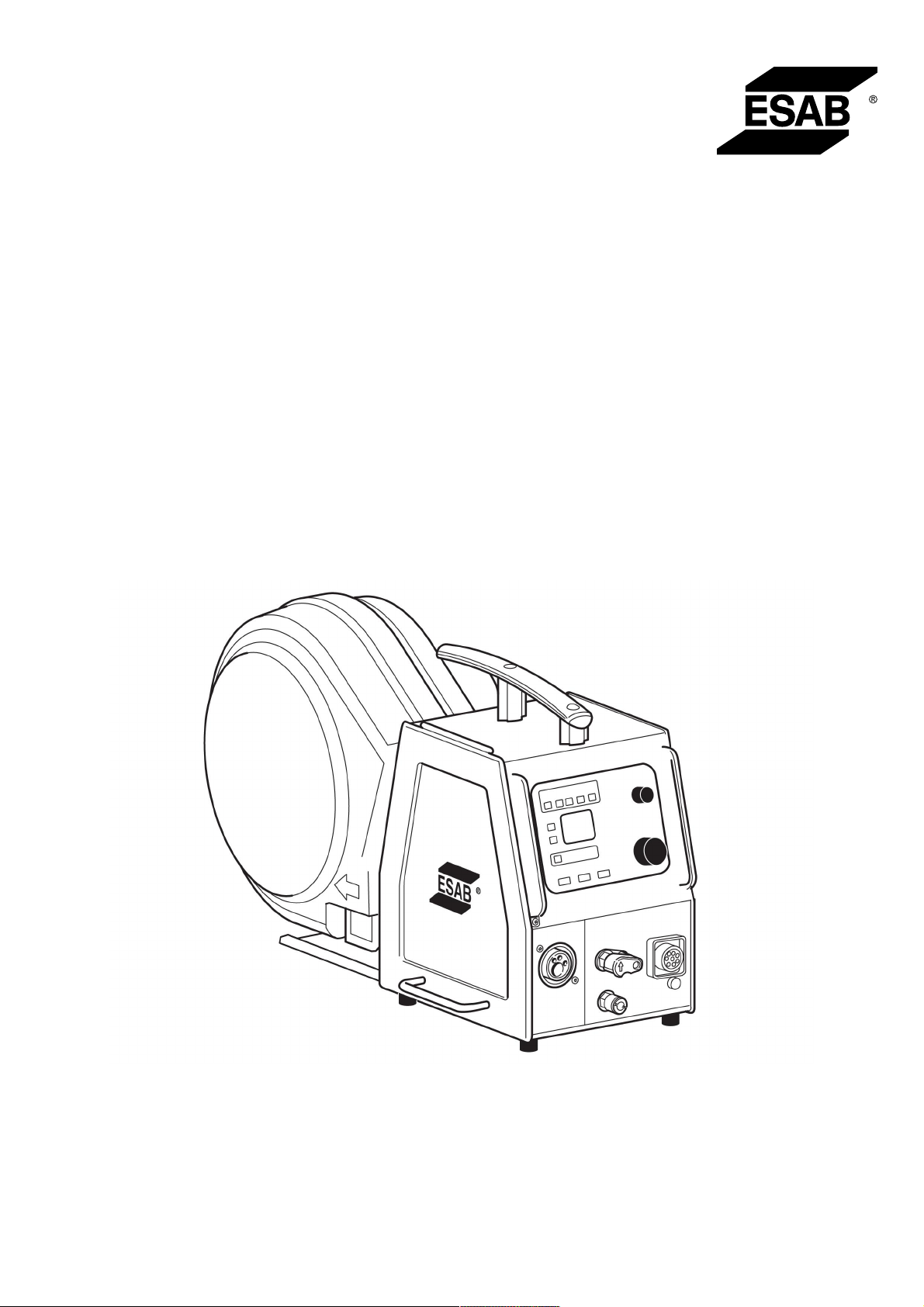

Aristo®, Origo™
Feed3004, Feed4804
Manual de instrucciones
0444 408 301 ES 20210316
Valid for: 3004 from serial no. 540-, 4804 from serial no.
745-xxx-xxxx
TABLA DE CONTENIDO
1
SEGURIDAD
1.1 Significado de los símbolos
1.2 Precauciones de seguridad
2
INTRODUCCIÓN
2.1 Equipamiento
2.2 Panel de control
3
CARACTERÍSTICAS TÉCNICAS
4
INSTALACIÓN
4.1 Instrucciones de elevación
5
FUNCIONAMIENTO
5.1 Conexiones y dispositivos de control
5.2 Conexiones de agua
5.3 Presión de alimentación de hilo
5.4 Cambio e introducción del hilo en la unidad Feed 3004
5.5 Cambio e introducción del hilo en la unidad Feed 4804
5.6 Para cambiar los rodillos alimentadores en la unidad Feed 3004
5.7 Para cambiar los rodillos alimentadores en la unidad Feed 4804
................................................................................................
..................................................................
...................................................................
..........................................................................................
..........................................................................................
......................................................................................
................................................................
.............................................................................................
...................................................................
.....................................................................................
..................................................
..............................................................................
...........................................................
.....................
.....................
.....
.....
5
5
5
9
9
9
11
12
12
13
14
14
14
15
15
16
16
6
MANTENIMIENTO
6.1 Revisión y limpieza
7
PEDIDOS DE REPUESTOS
DIAGRAMA
CONSUMIBLES
..........................................................................................................
...................................................................................................
.......................................................................................
NÚMEROS DE REFERENCIA
ACCESORIOS
.....................................................................................................
................................................................................
........................................................................
.............................................................................
18
18
19
20
22
30
31
Reservado el derecho a modificar las especificaciones sin previo aviso.
0444 408 301 © ESAB AB 2021
1 SEGURIDAD
1 SEGURIDAD
1.1 Significado de los símbolos
Tal como se utilizan en este manual: Significa ¡Atención! ¡Cuidado!
¡PELIGRO!
Significa peligro inmediato que, de no evitarse, provocará de forma
inmediata lesiones personales graves o fatales.
¡ADVERTENCIA!
Significa que los riesgos potenciales pueden provocar daños personales,
que podrían ser fatales.
¡PRECAUCIÓN!
Significa que los riesgos podrían provocar lesiones personales leves.
¡ADVERTENCIA!
Antes de utilizar la unidad asegúrese de leer y
comprender el manual de instrucciones, y siga todas las
etiquetas, prácticas de seguridad de la empresa y hojas
de datos de seguridad (SDS, por sus siglas en inglés).
1.2 Precauciones de seguridad
Los usuarios de los equipos ESAB tienen la responsabilidad de asegurarse de que cualquier
persona que trabaje con el equipo o cerca de este respete todas las medidas de seguridad
necesarias. Las precauciones de seguridad deben cumplir los requisitos aplicables a este
tipo de equipo. Además de los reglamentos habituales de aplicación en el lugar de trabajo,
se deben respetar las siguientes recomendaciones.
Todas las tareas debe realizarlas personal cualificado que conozca bien el funcionamiento
del equipo. Una utilización incorrecta del equipo puede conducir a situaciones de riesgo que
ocasionen lesiones al operario y daños en el equipo.
1. Todas las personas que utilicen el equipo deben conocer:
○ su manejo
○ la ubicación de los botones de parada de emergencia
○ su funcionamiento
○ las medidas de seguridad aplicables
○ los procedimientos de soldadura y corte o cualquier otro trabajo que se pueda
realizar con el equipo
2. El operario debe asegurarse de que:
○ ninguna persona no autorizada se encuentre en la zona de trabajo al poner en
marcha el equipo
○ nadie está desprotegido cuando se inicia el arco o se empieza a trabajar con el
equipo
3. El lugar de trabajo debe:
○ ser adecuado para el uso que se le va a dar
○ estar protegido de corrientes de aire
0444 408 301
- 5 -
© ESAB AB 2021
1 SEGURIDAD
4. Equipo de seguridad personal:
○ Utilice siempre el equipo de protección personal recomendado (gafas
protectoras, prendas ignífugas, guantes…)
○ Evite llevar bufandas, pulseras, anillos y otros artículos que puedan
engancharse o provocar quemaduras.
5. Medidas generales de precaución:
○ Asegúrese de que el cable de retorno esté bien conectado
○ Solamente pueden trabajar en equipos de alta tensión electricistas
cualificados
○ Debe haber equipos de extinción de incendios adecuados claramente
identificados y a mano
○ Las tareas de lubricación y mantenimiento no se pueden llevar a cabo con el
equipo de soldadura en funcionamiento
¡ADVERTENCIA!
Los alimentadores de hilo están diseñados para su uso con fuentes de corriente en
modo MIG/MAG exclusivamente.
Si se utilizan en cualquier otro modo de soldadura, como MMA, el cable de soldadura
entre el alimentador de cable y la fuente de corriente debe desconectarse; de otro
modo el alimentador de cable recibirá corriente o energizará.
¡ADVERTENCIA!
La soldadura y el corte por arco pueden producirle lesiones a usted mismo y a los
demás. Adopte las debidas precauciones al cortar o soldar.
DESCARGAS ELÉCTRICAS. Pueden causar la muerte.
• No permita que los electrodos ni los componentes eléctricos por los que
esté pasando corriente entren en contacto directo con la piel, ni tampoco
con ropa o guantes mojados o húmedos
• Aíslese de la pieza de trabajo y de tierra.
• Asegúrese de que su posición de trabajo es segura
LOS CAMPOS ELÉCTRICOS Y MAGNÉTICOS pueden ser peligrosos para
la salud
• Los soldadores que tengan implantado un marcapasos deben consultar a
su médico antes de soldar. Los campos electromagnéticos (CEM) pueden
interferir con algunos marcapasos.
• La exposición a los CEM puede tener otros efectos en la salud que son
desconocidos.
• Los soldadores deben usar los siguientes procedimientos para minimizar
la exposición a los CEM:
○ Tienda los cables del electrodo y de trabajo juntos por el mismo lado
del cuerpo. Fíjelos con cinta adhesiva cuando sea posible. No
coloque su cuerpo entre el soplete y los cables de trabajo. Nunca se
enrolle el soplete o los cables de trabajo alrededor del cuerpo.
Mantenga la fuente de alimentación y los cables de soldadura tan
alejados del cuerpo como sea posible.
○ Conecte el cable de trabajo a la pieza lo más cerca posible de la
zona de soldadura.
0444 408 301
- 6 -
© ESAB AB 2021
1 SEGURIDAD
HUMOS Y GASES. Pueden ser peligrosos para la salud.
• Mantenga su espacio de trabajo libre de humos
• Puede mantener los humos y gases alejados de su zona de respiración y
del espacio de trabajo en general con ventilación, con un dispositivo
extractor de humos a la altura del arco o con ambos.
RADIACIONES PROCEDENTES DEL ARCO. Pueden ocasionar lesiones
oculares y quemaduras cutáneas.
• Protéjase los ojos y el cuerpo en general. Utilice una máscara de
soldadura y unos lentes filtrantes adecuados y lleve ropa de protección
• Proteja también a los que le rodean utilizando las pantallas y cortinas
pertinentes
RUIDO. Un nivel de ruido excesivo puede causar lesiones de oído.
Protéjase los oídos. Utilice protectores auriculares u otro dispositivo de
protección similar.
PIEZAS MÓVILES - pueden causar lesiones
• Mantenga todas las puertas, paneles y cubiertas cerrados y asegurados
en su lugar. Sólo personas cualificadas deben quitar las cubiertas para el
mantenimiento y la solución de problemas cuando sea necesario. Vuelva a
colocar los paneles o tapas y cierre las puertas cuando el servicio haya
finalizado y antes de arrancar el motor.
• Pare el motor antes de instalar o conectar la unidad.
• Mantenga las manos, el pelo, la ropa holgada y las herramientas alejados
de las partes móviles.
RIESGO DE INCENDIO.
• Las chispas (salpicaduras) pueden provocar un incendio. Asegúrese de
que no haya ningún objeto inflamable cerca
• No utilice la unidad en contenedores cerrados.
FALLOS DE FUNCIONAMIENTO. En caso de que el equipo no funcione
correctamente, pida ayuda a un experto
PROTÉJASE Y PROTEJA A LOS DEMÁS
¡PRECAUCIÓN!
Este producto está destinado exclusivamente a soldadura por arco.
¡PRECAUCIÓN!
Los equipos de clase A no son adecuados para uso en
locales residenciales en los que la energía eléctrica
proceda de la red pública de baja tensión. En tales
lugares puede resultar difícil garantizar la
compatibilidad electromagnética de los equipos de
clase A, debido tanto a perturbaciones conducidas
como radiadas.
0444 408 301
- 7 -
© ESAB AB 2021
1 SEGURIDAD
¡NOTA!
¡Elimine los aparatos electrónicos en una
instalación de reciclado!
De conformidad con la Directiva europea 2012/19/CE
sobre residuos de aparatos eléctricos y electrónicos y
su aplicación con arreglo a la normativa nacional, los
aparatos eléctricos o electrónicos que han llegado al
final de su vida útil se deben eliminar en una instalación
de reciclado.
Como responsable del equipo, le corresponde
informarse sobre los puntos de recogida autorizados.
Si desea más información, póngase en contacto con el
distribuidor ESAB más cercano.
ESAB comercializa un amplio surtido de accesorios de soldadura y equipos de
protección personal. Para obtener información sobre cómo adquirirlos, póngase en
contacto con su distribuidor local de ESAB o visite nuestro sitio web.
0444 408 301
- 8 -
© ESAB AB 2021
2 INTRODUCCIÓN
2 INTRODUCCIÓN
La unidad de aporte de hilo Feed 3004 con panel de control U6, MA23, MA24 o MA25
Pulse ha sido específicamente diseñada para realizar soldaduras MIG/MAG con fuentes de
corriente para soldadura CAN de 400A, 500A y 600A.
La unidad de aporte de hilo Feed 4804 con panel de control U6, MA23 o MA24 ha sido
específicamente diseñada para realizar soldaduras MIG/MAG con fuentes de corriente para
soldadura CAN de 400A, 500A y 600A.
Los alimentadores de hilo están equipados con mecanismos de tracción de cuatro rodillos y
con los controles electrónicos necesarios.
Pueden ir montadas en el tambor MarathonPac™ de ESAB o en una bobina (estándar de
300 mm de diámetro o especial de 440 mm de diámetro).
La unidad de aporte de hilo puede montarse en el carro de la fuente de corriente,
suspendida sobre la superficie de trabajo, en un contrapeso o en el suelo (con o sin juego de
ruedas).
En el apartado "ACCESORIOS" de este manual encontrará información sobre los
accesorios de ESAB para este producto.
2.1 Equipamiento
El alimentador de hilo se suministra con:
• Su manual de instrucciones
• El manual de instrucciones del panel de control (en inglés)
Los manuales de instrucciones en otros idiomas se pueden descargar de Internet:
www.esab.com
• Una etiqueta con los consumibles recomendados.

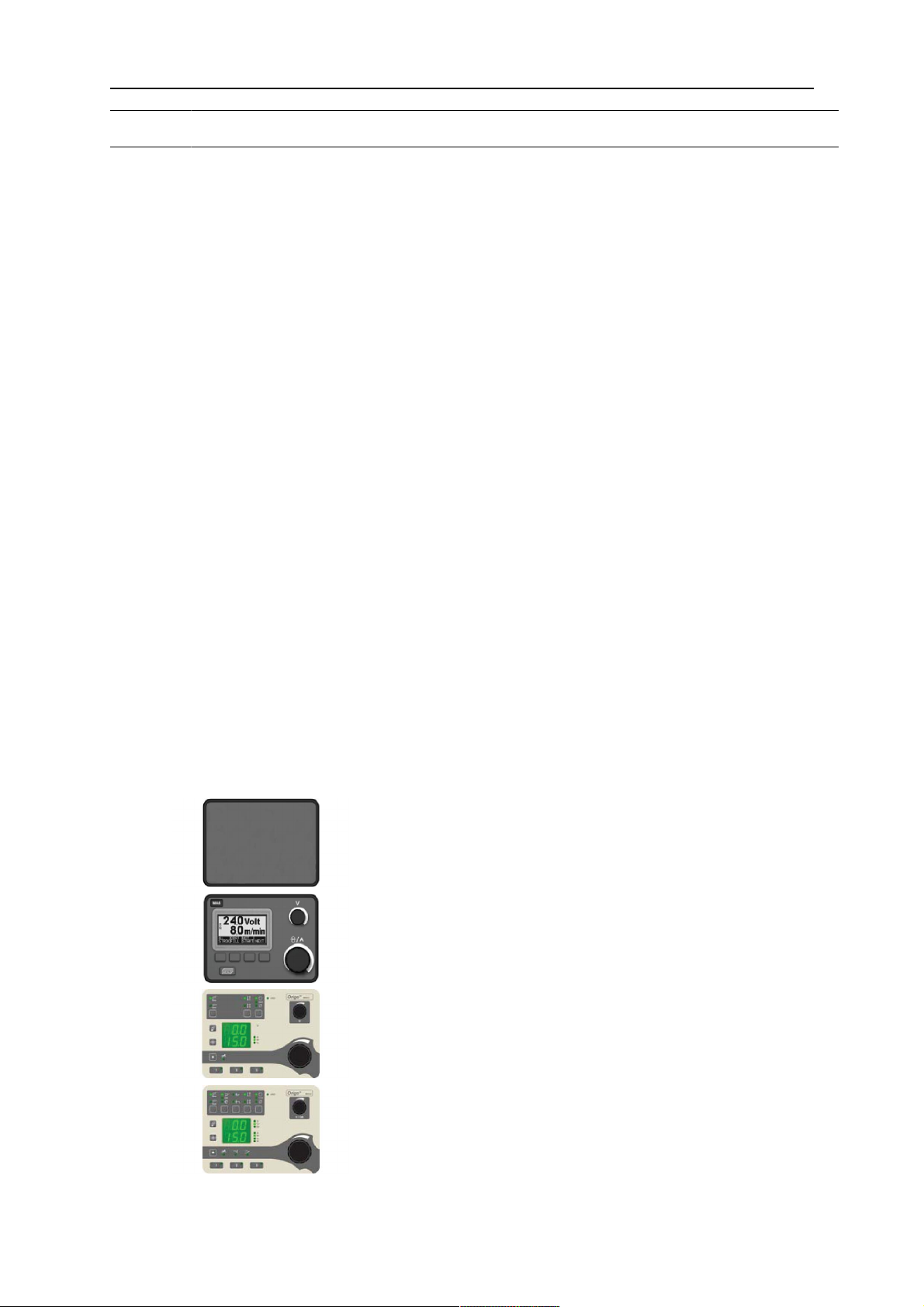

2.2 Panel de control
El alimentador de hilo se suministra con uno de los siguientes paneles de control:
Panel vacío, diseñado para utilizarse con unidades
de alimentación de hilo doble o con el módulo de
control U82.
Incluye mandos para ajustar la tensión y la velocidad
U6
de aporte de hilo / corriente. El resto de los
parámetros se controlan con teclas y el texto que
aparece en la pantalla.
MA23
MA24
0444 408 301
Incluye mandos para ajustar la tensión y la velocidad
de aporte de hilo / corriente. Los demás ajustes se
realizan mediante botones.
Incluye mandos para ajustar la tensión / QSet™ y la
velocidad de aporte de hilo / corriente. Los demás
ajustes se realizan mediante botones.
- 9 -
© ESAB AB 2021
2 INTRODUCCIÓN
Incluye mandos para ajustar la tensión / QSet™ y la
velocidad de aporte de hilo / corriente. Los demás
ajustes se realizan mediante botones.
MA25
Pulse
Si desea una descripción detallada de los paneles de control, consulte el manual de
instrucciones correspondiente.
0444 408 301
- 10 -
© ESAB AB 2021
3 CARACTERÍSTICAS TÉCNICAS
3 CARACTERÍSTICAS TÉCNICAS
Feed 3004 Feed 4804
Tensión de red 42 V 50-60 Hz 42 V 50-60 Hz
Requisitos de potencia 336 VA 378 VA
Corriente del motor I
max
Velocidad de alimentación
5 A 9 A
0,8 - 25,0 m/min 0,8 - 25,0 m/min
de hilo
Conexión del soplete EURO EURO
Diámetro máximo de la
300 mm (*440 mm) 300 mm (*440 mm)
bobina de hilo
Diámetro de hilo
Fe macizo 0,8 - 1,6 mm 0,8 - 2,4 mm
Inoxidable 0,8 - 1,6 mm 0,8 - 2,4 mm
Al 1,0 y 1,6 mm 1,0 y 2,4 mm
Hilo tubular 0,9 - 1,6 mm 0,9 - 2,4 mm
Peso 15 kg 19 kg
Dimensiones externas (L x
690 x 275 x 420 mm 690 x 275 x 420 mm
An x Al)
Temperatura de
-10 a +40°C -10 a +40°C
funcionamiento
Gas de protección Todos los tipos previstos para
soldadura MIG/MAG
Todos los tipos previstos para
soldadura MIG/MAG
presión máxima 0,5 MPa (5 bares) 0,5 MPa (5 bares)
Refrigerante Refrigerante premezclado
ESAB
Refrigerante premezclado
ESAB
presión máxima 0,5 MPa (5 bares) 0,5 MPa (5 bares)
Carga admisible máxima a
a un factor de intermitencia
630 A 630 A
del 60%
Ciclo de trabajo del 100% 500 A 500 A
Grado de estanqueidad IP23 IP23
*Los accesorios se pueden encontrar en el apartado "ACCESORIOS".
Ciclo de trabajo
El ciclo de trabajo hace referencia al tiempo, expresado en porcentaje de un periodo de
10minutos, durante el cual se puede soldar o cortar a una carga determinada sin
sobrecargar el equipo. El ciclo de trabajo es válido para 40°C/104°F o inferior.
Grado de estanqueidad
El código IP indica el grado de estanqueidad de la carcasa, es decir, el grado de protección
contra la penetración de objetos sólidos o agua.
Los equipos marcados IP23 se pueden utilizar tanto en interiores como en exteriores.
0444 408 301
- 11 -
© ESAB AB 2021
Loading...
