Aristo®, Origo™
Feed3004, Feed4804
Руководство по эксплуатации
Valid for: 3004 from serial no. 540-, 4804 from serial no.
0444 408 301 RU 20210316
745-xxx-xxxx
СОДЕРЖАНИЕ
1
БЕЗОПАСНОСТЬ
1.1 Значение символов
1.2 Правила техники безопасности
2
ВВЕДЕНИЕ
2.1 Оборудование
2.2 Панель управления
3
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
4
УСТАНОВКА
4.1 Инструкции по подъему
5
ПОРЯДОК РАБОТЫ
5.1 Соединения и устройства управления
5.2 Подвод воды
5.3 Давление подачи проволоки
5.4 Замена и вставка проволоки в блок Feed 3004
5.5 Замена и вставка проволоки в блок Feed 4804
5.6 Замена подающих роликов в блоке Feed 3004
5.7 Замена подающих роликов в блоке Feed 4804
.................................................................................................
.......................................................................................
..............................................................................
.........................................................
.......................................................................................
..............................................................................
........................................................
...............................................................................................
......................................................................
..................................................................................
.........................................................................................
..............................................................
.............................................
...............................
...............................
...............................
...............................
5
5
5
9
9
9
11
12
12
13
14
14
15
15
15
16
16
6
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
6.1 Проверка и чистка
7
ЗАКАЗ ЗАПАСНЫХ ЧАСТЕЙ
СХЕМА
ИЗНАШИВАЕМЫЕ ЧАСТИ
НОМЕРА ДЛЯ ЗАКАЗА
ПРИНАДЛЕЖНОСТИ
................................................................................................................
...............................................................................
......................................................................................
.........................................................................................
..........................................................
................................................................................
....................................................................
18
18
20
21
23
31
32
Производитель оставляет за собой право изменять технические характеристики без предварительного уведомления.
0444 408 301 © ESAB AB 2021
1 БЕЗОПАСНОСТЬ
1 БЕЗОПАСНОСТЬ
1.1 Значение символов
При использовании в тексте руководства: «Опасно!» «Внимание!» «Осторожно!»
ОПАСНО!
Означает непосредственную опасность, которая, если ее не избежать,
может немедленно привести к серьезной травме или смерти.
ВНИМАНИЕ!
Означает потенциальную опасность, которая может привести к травме
или смерти.
ОСТОРОЖНО!
Означает опасности, которые могут привести к незначительным
травмам.
ВНИМАНИЕ!
Перед использованием необходимо внимательно
ознакомиться с инструкцией и соблюдать указания
на табличках, требования техники безопасности на
месте эксплуатации и данные паспортов
безопасности.
1.2 Правила техники безопасности
Пользователи оборудования компании ESAB несут полную ответственность за
соблюдение всеми лицами, работающими с оборудованием или вблизи от него, всех
соответствующих мер безопасности. Меры безопасности должны соответствовать
требованиям, которые распространяются на данный тип сварочного оборудования. В
дополнение к стандартным правилам, относящимся к рабочему месту, необходимо
выполнять следующие рекомендации.
Все работы должны выполняться прошедшим обучение персоналом, хорошо знакомым
с эксплуатацией оборудования. Неправильная эксплуатация оборудования может
привести к возникновению опасных ситуаций, следствием которых может стать
получение травм оператором и повреждение оборудования.
1. Все лица, использующие оборудование, должны быть ознакомлены с:
○ правилами его эксплуатации;
○ расположением органов аварийного останова;
○ их функционированием;
○ соответствующими правилами техники безопасности;
○ сваркой и резкой, а также другим применением оборудования.
2. Оператор должен убедиться в том, что:
○ в пределах рабочей зоны оборудования, при его запуске, не находятся
люди, не имеющие соответствующего разрешения;
○ при загорании дуги обеспечивается соответствующая защита персонала.
3. Рабочее место:
○ должно соответствовать выполняемой работе;
○ не должно быть подвержено сквознякам.
0444 408 301
- 5 -
© ESAB AB 2021
1 БЕЗОПАСНОСТЬ
4. Средства индивидуальной защиты:
○ Во всех случаях используйте рекомендованные средства индивидуальной
защиты, такие как защитные очки, огнестойкую одежду, защитные перчатки.
○ Запрещается носить незакрепленные предметы одежды и украшения,
такие как шейные платки, браслеты, кольца, и т.д., которые могут
зацепиться за детали оборудования или вызвать ожоги.
5. Общие меры безопасности:
○ Убедитесь в том, что обратный кабель надежно закреплен.
○ К работе с высоковольтным оборудованием может быть допущен только
квалифицированный электрик.
○ Соответствующие средства пожаротушения должны быть четко
обозначены и находиться поблизости.
○ Смазку или техническое обслуживание не следует выполнять во время
работы оборудования.
ВНИМАНИЕ!
Блоки подачи проволоки предназначены для использования с источниками
питания только в режиме MIG/MAG.
При использовании в любом другом режиме, например MMA, сварочный кабель
между блоком подачи проволоки и источником питания необходимо отсоединить,
иначе он будет находиться под напряжением.
ВНИМАНИЕ!
Дуговая сварка и резка могут быть опасными для сварщика и других людей.
При выполнении сварки или резки примите меры предосторожности.
ЭЛЕКТРИЧЕСКИЙ УДАР - Может убить
• Не прикасайтесь к электрическим деталям или электродам,
находящимся под напряжением, открытыми участками кожи,
влажными перчатками или мокрой одеждой
• Обеспечьте индивидуальную изоляцию от земли и рабочего
оборудования.
• Обеспечьте безопасность вашего рабочего места.
ЭЛЕКТРИЧЕСКИЕ И МАГНИТНЫЕ ПОЛЯ могут быть опасными для
здоровья
• Сварщики с кардиостимуляторами должны проконсультироваться с
лечащим врачом. Электромагнитные поля могут нарушать работу
некоторых типов кардиостимуляторов.
• Воздействие электромагнитных полей может вызывать другие
неизвестные нарушения здоровья.
• Для минимизации воздействия электромагнитных полей сварщики
должны выполнять следующую процедуру:
○ Расположите электрод и рабочие кабели с одной стороны от вас.
По возможности закрепляйте их лентой. Не стойте между
кабелем горелки и рабочим кабелем. Запрещается оборачивать
кабель горелки или рабочий кабель вокруг тела. Источник
питания и кабели должны находиться как можно дальше от тела
сварщика.
○ Присоединяйте рабочий кабель к заготовке как можно ближе к
области сварки.
0444 408 301
- 6 -
© ESAB AB 2021
1 БЕЗОПАСНОСТЬ
ПАРЫ И ГАЗЫ могут быть опасными для здоровья
• Держите голову в стороне от выделяющихся паров
• Используйте вентиляцию, вытяжку в районе горения дуги или и то и
ИЗЛУЧЕНИЕ ДУГИ может вызвать повреждение органов зрения и
ожоги на коже.
• Обеспечьте защиту глаз и тела. Пользуйтесь правильно
• Обеспечьте защиту стоящих рядом людей с помощью
ШУМ - Чрезмерный шум может нарушить слух
Пользуйтесь средствами защиты органов слуха. Применяйте наушники или
другие средства защиты органов слуха.
ПОДВИЖНЫЕ ДЕТАЛИ могут быть причиной травм
• Следите, чтобы все дверцы, панели и крышки были закрыты и
• Перед установкой или подключением выключите двигатель.
• Следите за тем, чтобы руки, волосы, края одежды и инструменты не
другое, для того чтобы отвести пары и газы из зоны дыхания и из
участка в целом.
подобранными сварочным щитком и светофильтрами, надевайте
защитную одежду
соответствующих экранов или шторок
зафиксированы. При необходимости снятия крышек для
техобслуживания и поиска неисправностей воспользуйтесь помощью
квалифицированного специалиста Установите панели и крышки и
закройте дверцы после технического обслуживания и перед запуском
двигателя.
касались движущихся деталей.
ОПАСНОСТЬ ВОЗГОРАНИЯ
• Искры (брызги) могут вызвать пожар. Убедитесь в том, что поблизости
нет воспламеняемых материалов
• Не использовать на закрытых контейнерах.
НЕПРАВИЛЬНОЕ ФУНКЦИОНИРОВАНИЕ — в случае неправильного
функционирования обратитесь за помощью к специалистам.
ЗАЩИЩАЙТЕ СЕБЯ И ДРУГИХ!
ОСТОРОЖНО!
Данное изделие предназначено только для дуговой сварки.
ОСТОРОЖНО!
Оборудование класса А не
предназначено для использования в
жилых помещениях, где
электроснабжение осуществляется из
бытовых сетей низкого напряжения. В
таких местах могут появиться
потенциальные трудности обеспечение
электромагнитной совместимости
оборудования класса А вследствие
кондуктивных помех.
0444 408 301
- 7 -
© ESAB AB 2021
1 БЕЗОПАСНОСТЬ
ПРИМЕЧАНИЕ!
Отправляйте подлежащее утилизации
электронное оборудование на предприятия по
переработке отходов!
В соблюдение Европейской Директивы 2012/19/EC
по утилизации электрического и электронного
оборудования, и при ее осуществлении в
соответствии с национальными законодательными
актами, электрическое и/или электронное
оборудование, которое достигло предельного срока
эксплуатации, должно отправляться на предприятия
по переработке отходов.
В качестве ответственного лица за оборудование вы
отвечаете за получение информации по
утвержденным станциям сбора отходов.
Для получения подробной информации
обращайтесь к ближайшему дилеру компании ESAB.
ESAB предлагает ассортимент принадлежностей для сварки и средств
индивидуальной защиты. Чтобы получить информацию для заказа, свяжитесь с
сотрудником ESAB или посетите наш сайт.
0444 408 301
- 8 -
© ESAB AB 2021
2 ВВЕДЕНИЕ
2 ВВЕДЕНИЕ
Блок подачи проволоки Feed 3004 с панелями управления U6, MA23, MA24 или MA25
Pulse предназначен для дуговой сварки плавящимся электродом в среде инертного
газа (MIG) / дуговой сварки плавящимся электродом (MAG) с источниками сварочного
тока CAN на 400 A, 500 A и 600 A.
Блок подачи проволоки Feed 4804 с панелями управления U6, MA23 или MA24
предназначен для дуговой сварки плавящимся электродом в среде инертного газа
(MIG) / дуговой сварки плавящимся электродом (MAG) с источниками сварочного тока
CAN на 400 A, 500 A и 600 A.
Блоки подачи проволоки содержат четырехроликовые механизмы подачи проволоки, а
также электронную схему управления.
Их можно использовать совместно с приспособлением для проволоки ESAB
MarathonPac™ или с катушкой для проволоки (стандартный диаметр 300 мм, с
принадлежностью Ø 440 мм).
Блок подачи проволоки можно установить либо на тележке для блока питания,
подвешенной над рабочим местом, на противовесе, либо на полу с использованием
комплекта колес или без колес.
Принадлежности, предлагаемые компанией ESAB для данного изделия,
представлены в разделе «ПРИНАДЛЕЖНОСТИ» этого руководства.
2.1 Оборудование
Блок подачи проволоки комплектуется следующим:
• руководство по эксплуатации блока подачи проволоки
• руководство по работе с панелью управления на английском языке
Руководства по эксплуатации на других языках можно загрузить с веб-сайта
www.esab.com.
• ярлык с перечнем рекомендованных сменных деталей

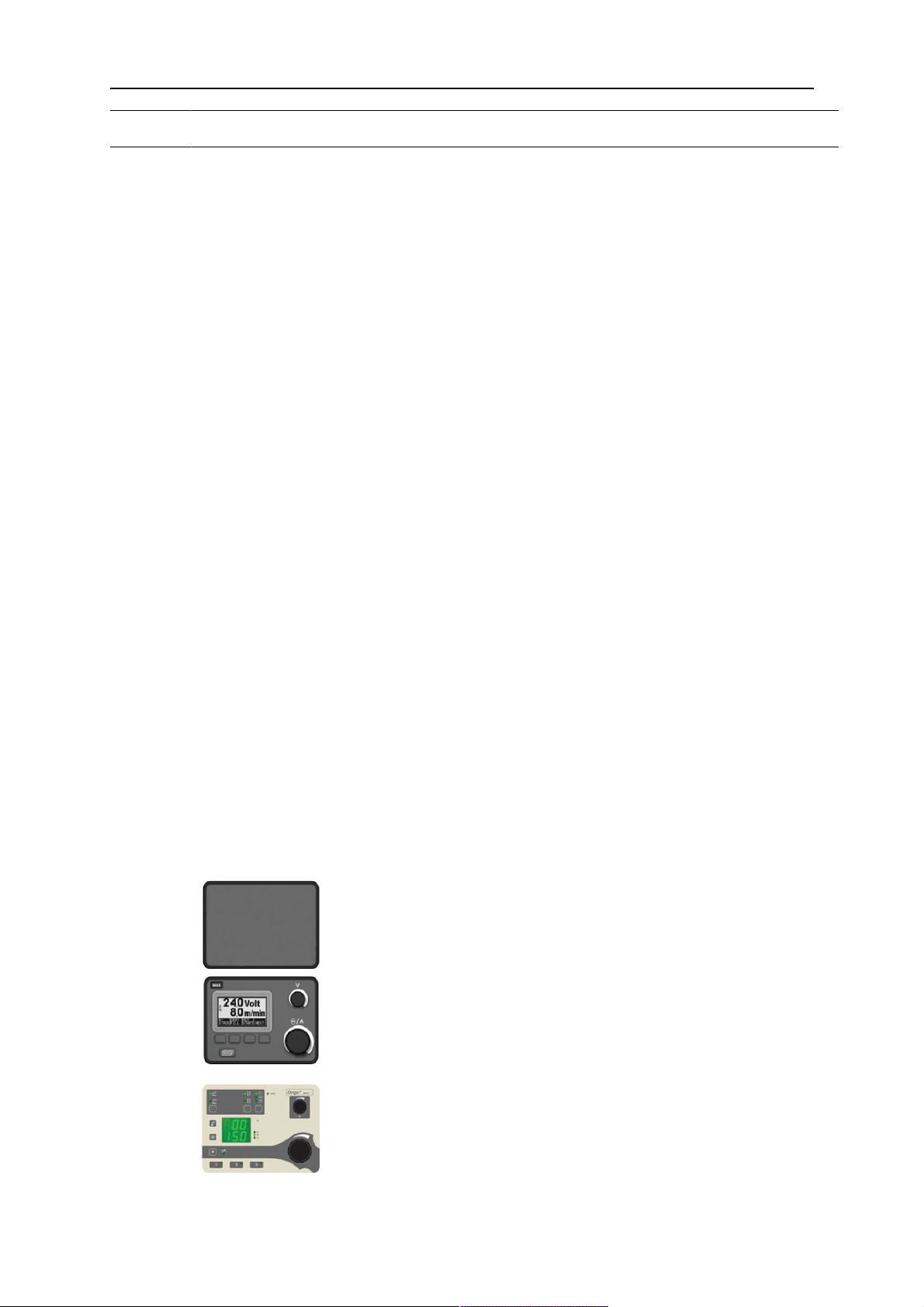

2.2 Панель управления
Блок подачи проволоки поставляется в комплекте с одной из следующих панелей
управления:
Резервная панель предназначена для
использования со сдвоенными блоками подачи
проволоки или с блоком управления U82.
Ручки управления, предназначенные для
установки напряжения и скорости подачи
U6
проволоки / силы сварочного тока. Другие
параметры регулируются с помощью кнопок с
текстом на панели дисплея.
MA23
0444 408 301
Ручки управления, предназначенные для
установки напряжения и скорости подачи
проволоки / силы сварочного тока. Настройка
других параметров осуществляется при помощи
кнопок.
- 9 -
© ESAB AB 2021
2 ВВЕДЕНИЕ
Ручки управления, предназначенные для
установки напряжения / QSet™ и скорости подачи
MA24
проволоки / силы сварочного тока. Настройка
других параметров осуществляется при помощи
кнопок.
Ручки управления, предназначенные для
установки напряжения / QSet™ и скорости подачи
проволоки / силы сварочного тока. Настройка
MA25
Pulse
других параметров осуществляется при помощи
кнопок.
Подробное описание панелей управления приведено в отдельном руководстве.
0444 408 301
- 10 -
© ESAB AB 2021
3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Feed 3004 Feed 4804
Напряжение питания 42 В, 50-60 Гц 42 В, 50-60 Гц
Потребляемая мощность 336 ВА 378 ВА
Ток электродвигателя I
Скорость подачи
5 A 9 A
max
0,8 - 25,0м/мин 0,8 - 25,0м/мин
проволоки
Подключение горелки EURO EURO
Макс. диаметр катушки с
300 мм (*440 мм) 300 мм (*440 мм)
проволокой
Диаметр проволоки
Железо 0,8 - 1,6 мм 0,8 - 2,4 мм
Нерж. сталь 0,8 - 1,6 мм 0,8 - 2,4 мм
Алюминий 1,0 и 1,6 mm 1,0 и 2,4 mm
Электродная проволока 0,9 - 1,6 мм 0,9 - 2,4 мм
Масса 15 кг 19 кг
Размеры (д x ш x в) 690x275x420 мм 690x275x420 мм
Рабочая температура от -10 до +40 °C от -10 до +40 °C
Защитный газ Все типы, предназначенные
для сварки MIG/MAG
Все типы, предназначенные
для сварки MIG/MAG
макс. давление 0,5 МПа ( 5 бар) 0,5 МПа ( 5 бар)
Охлаждающая жидкость Готовый к применению
хладагент производства
ESAB
Готовый к применению
хладагент производства
ESAB
макс. давление 0,5 МПа ( 5 бар) 0,5 МПа ( 5 бар)
Максимальная допустимая нагрузка при
Коэффициенте нагрузки
630 A 630 A
60%
100% рабочий цикл 500 A 500 A
Класс защиты корпуса IP23 IP23
*Принадлежности описаны в разделе "ПРИНАДЛЕЖНОСТИ".
Рабочий цикл
Рабочим циклом называется время, выраженное в процентах от периода
продолжительностью десять минут, в течение которого вы можете производить сварку
или резку с определенной нагрузкой без риска перегрузки. Рабочий цикл указан для
температуры 40°C / 104°F и ниже.
Класс защиты корпуса
Код IP обозначает класс защиты корпуса устройства, то есть степень защиты от
попадания внутрь твердых предметов или воды.
Оборудование, имеющее маркировку IP23, предназначено для использования внутри и
вне помещений.
0444 408 301
- 11 -
© ESAB AB 2021
4 УСТАНОВКА
4 УСТАНОВКА
Монтаж должен выполняться специалистом.
ВНИМАНИЕ!
При сварке в условиях повышенной электрической опасности можно
применять только те источники питания, которые предназначены для данных
условий. Такие источники питания помечены знаком .
4.1 Инструкции по подъему
Номер заказа для подъемной проушины указан в разделе "ПРИНАДЛЕЖНОСТИ".
ПРИМЕЧАНИЕ!
При использовании другого монтажного устройства его следует изолировать от
блока подачи проволоки.
0444 408 301
- 12 -
© ESAB AB 2021
Loading...
