Aristo®, Origo™
Feed3004, Feed4804
Instrukcją obsługi
0444 408 301 PL 20210316
Valid for: 3004 from serial no. 540-, 4804 from serial no.
745-xxx-xxxx
SPIS TREŚCI
1
BEZPIECZEŃSTWO
1.1 Znaczenie symboli
1.2 Zalecenia dotyczące bezpieczeństwa
2
WPROWADZENIE
2.1 Wyposażenie
2.2 Panel sterowania
3
DANE TECHNICZNE
4
MONTAŻ
4.1 Instrukcja podnoszenia
5
EKSPLOATACJA
5.1 Przyłącza i sterowanie
5.2 Przyłącza cieczy
5.3 Dociskanie podawanego drutu
5.4 Wymiana i zakładanie drutu w podajniku Feed 3004
5.5 Wymiana i zakładanie drutu w podajniku Feed 4804
5.6 Wymiana rolek podających w podajniku Feed 3004
5.7 Wymiana rolek podających w podajniku Feed 4804
......................................................................................................
....................................................................................
.................................................................................
..................................................
.......................................................................................
...........................................................................................
....................................................................................
...................................................................................
..........................................................................
.........................................................................................
...........................................................................
.....................................................................................
.............................................................
..........................
..........................
...........................
...........................
5
5
5
9
9
9
11
12
12
13
14
14
14
15
15
16
16
6
KONSERWACJA
6.1 Kontrola i czyszczenie
7
ZAMAWIANIE CZĘŚCI ZAMIENNYCH
SCHEMAT
............................................................................................................
CZĘŚCI EKSPLOATACYJNE
NUMERY ZAMÓWIENIOWE
AKCESORIA
........................................................................................................
.........................................................................................
..............................................................................
...............................................................................
...........................................................................
.......................................................
18
18
19
20
22
30
31
Dane techniczne mogą ulec zmianie bez uprzedzenia.
0444 408 301 © ESAB AB 2021
1 BEZPIECZEŃSTWO
1 BEZPIECZEŃSTWO
1.1 Znaczenie symboli
Użyte w dalszej części niniejszej instrukcji oznaczają: Uwaga! Należy mieć się na
baczności!
NIEBEZPIECZEŃSTWO!
Oznacza bezpośrednie zagrożenia, które, jeśli nie uda się ich uniknąć, będą
skutkować odniesieniem bezpośrednich, poważnych obrażeń ciała lub
śmiercią.
OSTRZEŻENIE!
Oznacza potencjalne zagrożenia, które mogą skutkować odniesieniem
obrażeń ciała lub śmiercią.
PRZESTROGA!
Oznacza zagrożenia, które mogą skutkować odniesieniem niewielkich
obrażeń ciała.
OSTRZEŻENIE!
Przed użyciem należy przeczytać ze zrozumieniem
instrukcję obsługi, wszystkie oznaczenia, przepisy BHP
oraz karty charakterystyki (SDS).
1.2 Zalecenia dotyczące bezpieczeństwa
Użytkownicy urządzeń firmy ESAB ponoszą odpowiedzialność za stosowanie odpowiednich
środków ostrożności przez osoby używające lub znajdujące się w pobliżu tych urządzeń.
Środki ostrożności muszą spełniać wymagania stawiane tego rodzaju urządzeniom
spawalniczym. Poza standardowymi przepisami dotyczącymi miejsca pracy należy
przestrzegać następujących zaleceń.
Wszelkie prace powinny być wykonywane przez przeszkolony personel, dobrze znający
zasady działania urządzenia. Nieprawidłowa obsługa urządzenia może prowadzić do sytuacji
niebezpiecznych, a w rezultacie do obrażeń operatora oraz uszkodzenia sprzętu.
1. Każdy, kto używa urządzenia, powinien znać:
○ zasady jego obsługi
○ lokalizację wyłączników awaryjnych
○ jego działanie
○ odpowiednie środki ostrożności
○ zasady spawania i cięcia lub innego typu eksploatacji urządzenia
2. Operator powinien dopilnować, aby:
○ w momencie uruchamiania urządzenia w jego pobliżu nie było żadnych osób
nieupoważnionych
○ w chwili zajarzania łuku lub rozpoczęcia prac przy użyciu urządzenia wszystkie
osoby były odpowiednio zabezpieczone
3. Miejsce pracy powinno być:
○ odpowiednie do określonego celu
○ wolne od przeciągów
0444 408 301
- 5 -
© ESAB AB 2021
1 BEZPIECZEŃSTWO
4. Sprzęt ochrony osobistej:
○ Należy zawsze stosować zalecany sprzęt ochrony osobistej, taki jak okulary
ochronne, odzież ognioodporna, rękawice ochronne
○ Nie należy nosić żadnych luźnych elementów odzieży, takich jak szaliki,
bransolety, pierścionki itp., które mogłyby o coś zahaczyć lub spowodować
poparzenie
5. Ogólne środki ostrożności:
○ Upewnić się, że przewód masowy jest podłączony prawidłowo
○ Prace na urządzeniach wysokiego napięcia mogą być wykonywane wyłącznie
przez wykwalifikowanego elektryka
○ Odpowiedni sprzęt gaśniczy musi być wyraźnie oznaczony i znajdować się w
pobliżu.
○ W trakcie pracy urządzenia nie wolno przeprowadzać jego smarowania ani
konserwacji
OSTRZEŻENIE!
Podajniki drutu są przeznaczone do używania ze źródłami prądu wyłącznie w trybie
MIG/MAG.
W przypadku użycia ich w innym trybie, np. MMA, kabel spawalniczy między
podajnikiem drutu a źródłem prądu musi zostać odłączony. W przeciwnym razie
podajnik drutu znajdzie się pod napięciem.
OSTRZEŻENIE!
Spawanie i cięcie łukowe może stwarzać zagrożenie dla operatora i innych osób.
Podczas spawania lub cięcia należy stosować odpowiednie środki ostrożności.
PORAŻENIE PRĄDEM ELEKTRYCZNYM — może skutkować śmiercią
• Nie dotykać elementów pod napięciem ani elektrod odsłoniętą skórą, w
mokrych rękawicach lub w mokrej odzieży
• Odizolować się od obrabianego przedmiotu i ziemi.
• Upewnić się, że stanowisko pracy jest bezpieczne
POLA ELEKTRYCZNE I MAGNETYCZNE — mogą być szkodliwe dla
zdrowia
• Spawacze z wszczepionymi rozrusznikami serca powinni przed
rozpoczęciem spawania zasięgnąć opinii lekarza. Pole
elektromagnetyczne może zakłócać pracę niektórych rozruszników.
• Narażenie na działanie pola elektromagnetycznego może też mieć inne
skutki zdrowotne, które są nieznane.
• Spawacze powinni stosować się do następujących procedur, aby
ograniczyć skutki narażenia na działanie pola elektromagnetycznego:
○ Poprowadzić elektrodę i przewody robocze po tej samej stronie ciała.
Jeśli to możliwe, zabezpieczyć je taśmą klejącą. Nie stawać miedzy
uchwytem przewodem spawalniczym a roboczym. W żadnym
wypadku nie owijać przewodu spawalniczego ani roboczego wokół
ciała. Ustawić źródło zasilania i przewody jak najdalej od ciała.
○ Przewód roboczy podłączać do przedmiotu obrabianego możliwie
najbliżej obszaru spawania.
0444 408 301
- 6 -
© ESAB AB 2021
1 BEZPIECZEŃSTWO

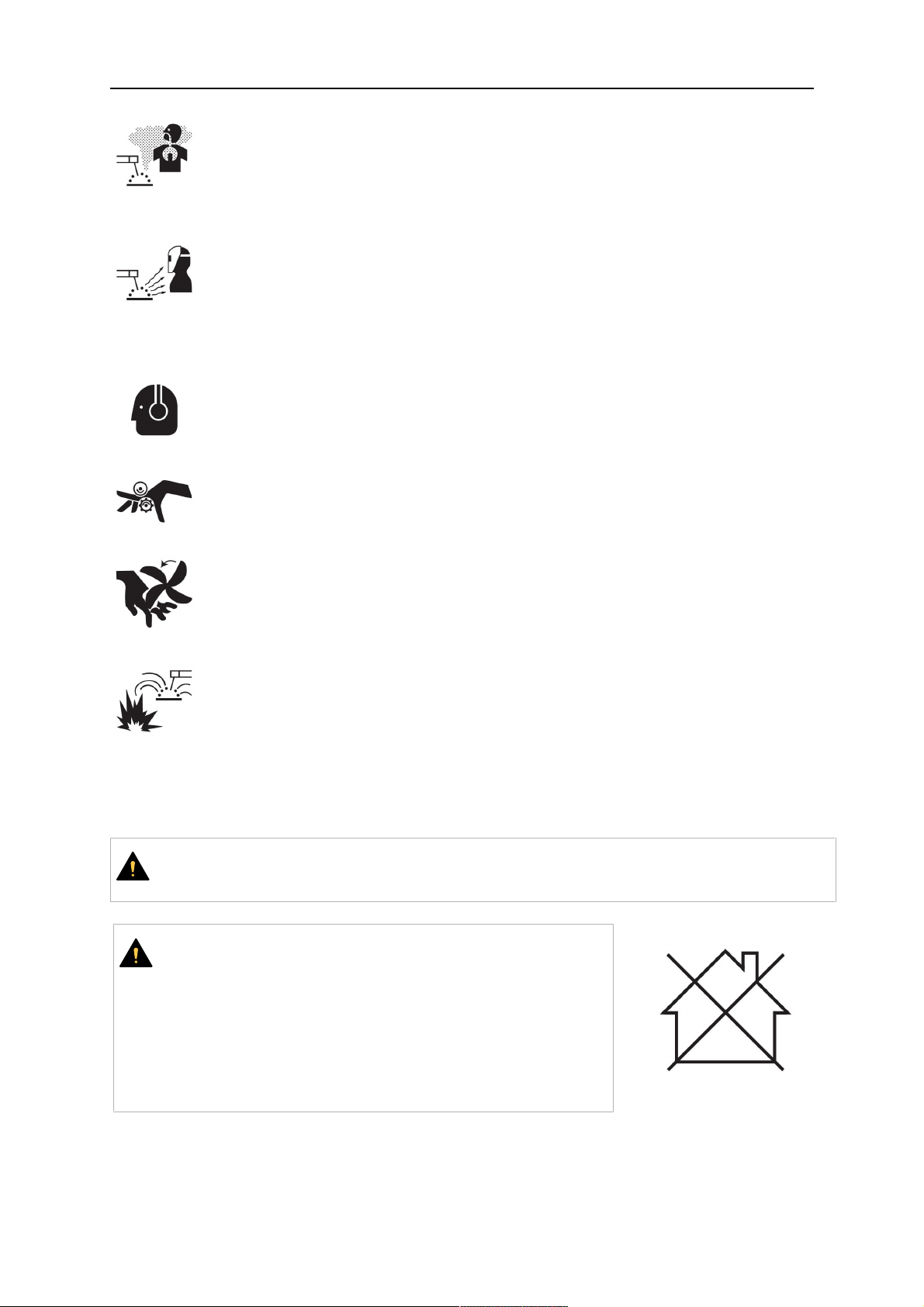

GAZY I OPARY — mogą być szkodliwe dla zdrowia
• Trzymać głowę z dala od oparów
• Stosować wentylację, odprowadzanie przy łuku lub obydwa
zabezpieczenia, usuwając opary i gazy ze strefy oddychania i miejsca
pracy
PROMIENIOWANIE ŁUKU – Może powodować obrażenia oczu i poparzenia
skóry
• Chronić oczy i ciało. Stosować odpowiednią maskę spawalniczą i szkła
filtrujące oraz nosić odzież ochronną
• Chronić osoby znajdujące się w pobliżu, stosując odpowiednie ekrany lub
zasłony
HAŁAS — nadmierny hałas może uszkodzić słuch
Chronić uszy. Stosować słuchawki wyciszające lub inne zabezpieczenie.
CZĘŚCI RUCHOME — mogą powodować obrażenia ciała
• Wszystkie drzwi, panele i pokrywy powinny być zamknięte i bezpiecznie
zamocowane. Tylko wykwalifikowani pracownicy powinni zdejmować
osłony w przypadku konieczności wykonania konserwacji i usunięcia
usterek. Po zakończeniu serwisowania i przed uruchomieniem silnika
należy zamontować panele lub pokrywy i zamknąć drzwi.
• Zatrzymać silnik przed montażem lub podłączeniem urządzenia.
• Nigdy nie zbliżać rąk, włosów, luźnej odzieży ani narzędzi do ruchomych
części.
ZAGROŻENIE POŻAREM
• Iskry (rozpryski) mogą spowodować pożar. Dopilnować, aby w pobliżu nie
było żadnych materiałów łatwopalnych
• Nie używać na zamkniętych pojemnikach.
WADLIWE DZIAŁANIE — w razie nieprawidłowego działania poprosić o pomoc
fachowca.
CHROŃ SIEBIE I INNYCH!
PRZESTROGA!
Niniejszy produkt jest przeznaczony wyłącznie do spawania łukowego.
PRZESTROGA!
Urządzenia klasy A nie są przeznaczone do użytku w
budynkach, gdzie zasilanie elektryczne pochodzi z
publicznego niskonapięciowego układu zasilania. Ze
względu na przewodzone i emitowane zakłócenia, w
takich lokalizacjach mogą występować potencjalne
trudności w zapewnieniu kompatybilności
elektromagnetycznej urządzeń klasy A.
0444 408 301
- 7 -
© ESAB AB 2021
1 BEZPIECZEŃSTWO
UWAGA!
Zużyty sprzęt elektroniczny należy przekazać do
zakładu utylizacji odpadów!
Zgodnie z dyrektywą europejską 2012/19/WE w sprawie
zużytego sprzętu elektrycznego i elektronicznego
(WEEE) oraz jej zastosowaniem w świetle prawa
krajowego, wyeksploatowane urządzenia elektryczne
i/lub elektroniczne należy przekazywać do zakładu
utylizacji odpadów.
Jako osoba odpowiedzialna za sprzęt, operator ma
obowiązek uzyskać informacje o odpowiednich
punktach zbiórki odpadów.
Dodatkowych informacji udzieli lokalny dealer firmy
ESAB.
ESAB oferuje asortyment akcesoriów spawalniczych i sprzęt ochrony osobistej. Aby
uzyskać informacje na temat składania zamówień, należy skontaktować się z lokalnym
dealerem ESAB lub odwiedzić naszą stronę internetową.
0444 408 301
- 8 -
© ESAB AB 2021
2 WPROWADZENIE
2 WPROWADZENIE
Podajnik drutu Feed 3004 z panelem sterowania U6, MA23, MA24 lub MA25 Pulse jest
przeznaczony do spawania MIG/MAG ze źródłami prądu spawania 400A, 500A i 600A CAN.
Podajnik drutu Feed 4804 z panelem sterowania U6, MA23 lub MA24 jest przeznaczony do
spawania MIG/MAG ze źródłami prądu spawania 400A, 500A i 600A CAN.
Podajniki drutu zawierają mechanizmy podawania drutu z napędem czterokołowym, jak
również elektronikę sterującą.
Mogą być stosowane z drutem na MarathonPac™ firmy ESAB lub na szpuli (standard Ø 300
mm, wyposażenie dodatkowe Ø 440 mm).
Podajnik drutu można instalować przy wózku źródła prądu, zawieszony nad miejscem pracy,
na ramieniu równoważącym lub na podłożu z kołami lub bez.
Akcesoria firmy ESAB do tego produktu można znaleźć w rozdziale „AKCESORIA”
niniejszej instrukcji.
2.1 Wyposażenie
Wraz z podajnikiem drutu dostarczane są:
• instrukcja obsługi podajnika drutu
• instrukcja obsługi panelu sterowania w języku angielskim
Instrukcje obsługi w innych językach można pobrać z witryny internetowej:
www.esab.com
• szablon z zalecanymi częściami zamiennymi.
2.2 Panel sterowania
Podajnik drutu jest dostarczany z jednym z następujących paneli sterowania:
Pusty panel do wykorzystania z podwójnymi
podajnikami drutu lub ze skrzynką kontrolną U82.
Pokrętła do regulacji napięcia i prędkości / prądu
U6
MA23
podawania drutu. Inne parametry sterowane są
przyciskami z tekstem na wyświetlaczu.
Pokrętła do regulacji napięcia i prędkości / prądu
podawania drutu. Do innych ustawień służą przyciski.
MA24
0444 408 301
Pokrętła do regulacji napięcia / QSet™ i prędkości /
prądu podawania drutu. Do innych ustawień służą
przyciski.
- 9 -
© ESAB AB 2021
2 WPROWADZENIE
Pokrętła do regulacji napięcia / QSet™ i prędkości /
prądu podawania drutu. Do innych ustawień służą
przyciski.
MA25
Pulse
Szczegółowy opis paneli sterowania znajduje się w oddzielnej instrukcji obsługi.
0444 408 301
- 10 -
© ESAB AB 2021
3 DANE TECHNICZNE
3 DANE TECHNICZNE
Feed 3004 Feed 4804
Napięcie sieciowe 42 V 50-60 Hz 42 V 50-60 Hz
Zapotrzebowanie mocy 336 VA 378 VA
Prąd silnikowy I
maks.
5 A 9 A
Szybkość podawania drutu 0,8 – 25,0 m/min 0,8 – 25,0 m/min
Złącze uchwytu
EURO EURO
spawalniczego
Maks. średnica szpuli drutu 300 mm (*440 mm) 300 mm (*440 mm)
Średnica drutu
Fe 0,8 - 1,6 mm 0,8 - 2,4 mm
Ss 0,8 - 1,6 mm 0,8 - 2,4 mm
Al 1,0 i 1,6 mm 1,0 i 2,4 mm
Drut rdzeniowy 0,9 - 1,6 mm 0,9 - 2,4 mm
Waga 15 kg 19 kg
Wymiary (dł. x szer. x wys.) 690 x 275 x 420 mm 690 x 275 x 420 mm
Temperatura pracy Od -10 do +40°C Od -10 do +40°C
Gaz osłonowy Wszystkie typy przeznaczone
do spawania MIG/MAG
Wszystkie typy przeznaczone
do spawania MIG/MAG
ciśnienie maks. 0,5 MPa (5 barów) 0,5 MPa (5 barów)
Chłodziwo Gotowa mieszanina
chłodząca ESAB
Gotowa mieszanina
chłodząca ESAB
ciśnienie maks. 0,5 MPa (5 barów) 0,5 MPa (5 barów)
Maksymalne dopuszczalne obciążenie przy
60% cyklu pracy 630 A 630 A
100% cyklu pracy 500 A 500 A
Stopień ochrony IP23 IP23
* Akcesoria można znaleźć w rozdziale „AKCESORIA”.
Cykl pracy
Cykl pracy to wyrażony w procentach okres dziesięciu minut, w trakcie którego można
spawać lub ciąć przy określonym obciążeniu, nie powodując przeciążenia. Cykl pracy
obowiązuje dla temperatury 40°C/104°F lub niższej.
Stopień ochrony
Kod IP określa stopień ochrony zapewnianej przez obudowę przed wnikaniem ciał stałych
lub szkodliwymi skutkami wnikania wody.
Urządzenie oznaczone kodem IP23 jest przeznaczone do użytku w pomieszczeniach i na
zewnątrz.
0444 408 301
- 11 -
© ESAB AB 2021
Loading...
