Page 1

Fabricator ET 410iP

Hitsausvirtalähde TIG410A

Käyttöohjeet

0447 209 001  FI  20220520

Valid for: Serial number:

ZG147YY-XXXXXX

Page 2

Page 3

SISÄLLYSLUETTELO

1 TURVALLISUUS

1.1 Symbolien selitykset

1.2 Varotoimenpiteet

2 JOHDANTO

2.1 Laitteisto 3 TEKNISET TIEDOT 4 ASENNUS

4.1 Sijainti

4.2 Nosto-ohjeet

4.3 Syöttöjännite

.........................................................................................................................

...................................................................................................

.........................................................................................................

................................................................................................................................

.......................................................................................................................

.....................................................................................................................

...................................................................................................................................

...........................................................................................................................

.................................................................................................................

................................................................................................................

4.4 Suositellut varokekoot ja pienin johdinala

4.5 Cool 2 -jäähdytyslaitteen liittäminen sovittimen avulla 5 KÄYTTÖ

5.1 Liitännät ja hallintalaitteet

5.2 TIG-hitsaus

5.3 MMA-hitsaus

......................................................................................................................................

..........................................................................................

...................................................................................................................

................................................................................................................

5.4 Hitsaus- ja maadoituskaapelien kytkentä

5.5 Virran kytkeminen/katkaiseminen

..............................................................................

5.6 Puhaltimen ohjaus ja Cool 2 -jäähdytyslaite

5.7 Lämpösuojaus

5.8 Jännitteenrajoituslaite (VRD)

5.9 Kauko-ohjain

5.10 Muisti

............................................................................................................................

6 OHJAUSPANEELI

6.1 FabricatorET410iP

6.1.1 Navigointi

6.2 TIG-asetukset

6.2.1 Mitatut arvot

6.3 TIG-toimintojen selitykset

6.4 MMA-asetukset

6.4.1 Mitatut arvot

6.5 MMA-toimintojen selitykset 7 KUNNOSSAPITO

........................................................................................................................

7.1 Säännöllinen huolto

7.2 Puhdistusohjeet 8 VIANMÄÄRITYS 9 VIKAKOODIT

.........................................................................................................................

..............................................................................................................................

9.1 Vikakoodien yleiskatsaus

9.2 Syöttötehon vaihehäviön suojaus

9.3 Ylijännitesuojaus

9.4 Alijännitesuojaus

9.5 Lämpötilavika 10 VARAOSIEN TILAAMINEN

KYTKENTÄKAAVIO

LISÄVARUSTEET

TILAUSNUMEROT

..............................................................................................................................

..................................................................................................................................

................................................................................................................................

.............................................................................................................

.....................................................................................

................................................................................................................

......................................................................................................................

.....................................................................................................

............................................................................................................

...............................................................................................................

........................................................................................................

...........................................................................................

............................................................................................................

........................................................................................................

........................................................................................

....................................................................................................

...........................................................................................................

...........................................................................................

.............................................................................

.........................................................................................................

..............................................................................................................

........................................................................................................

...............................................................

...........................................

.................................................................

............................................................

4 7 7

8 10 10 11 11 12 12 15 15 15 16 16 16 16 16 17 17 17 18 18

21 27

28 29 29 30 32 33

33 34

0447 209 001

- 3 -

Page 4

1  TURVALLISUUS

1 TURVALLISUUS

1.1 Symbolien selitykset

Tässä oppaassa käytetyt symbolit on esitelty seuraavassa. Kun näet symbolin, kiinnitä erityishuomiota ohjeisiin ja toimi huolellisesti.

VAARA! Viittaa välittömiin vaaroihin, jotka voivat aiheuttaa välittömän vakavan henkilövahingon tai kuoleman.

VAROITUS! Viittaa mahdollisiin vaaroihin, jotka voivat aiheuttaa henkilövahingon tai kuoleman.

VARO! Viittaa vaaroihin, jotka voivat aiheuttaa lievän henkilövahingon.

VAROITUS!

Ennen kuin käytät laitetta, lue käyttöohjeet ja noudata niitä. Noudata myös kaikissa laitteen merkinnöissä annettuja ohjeita, työnantajan turvaohjeita sekä käyttöturvallisuustiedotteita.

1.2 Varotoimenpiteet

ESAB-laitteiden käyttäjät ovat velvollisia huolehtimaan siitä, että kaikki laitteen käyttäjät ja laitteen läheisyydessä työskentelevät noudattavat kaikkia asianmukaisia varotoimenpiteitä. Varotoimenpiteiden täytyy täyttää tämäntyyppisiä laitteita koskevat vaatimukset. Seuraavia suosituksia tulisi noudattaa työpaikkaa koskevien standardimääräysten lisäksi.

Kaikki työt on teetettävä koulutetulla henkilökunnalla, jotka ovat tutustuneet hyvin laitteen toimintaan. Laitteen virheellinen käyttö voi aiheuttaa vaaratilanteen, joka voi vahingoittaa käyttäjää ja laitteistoa.

1. Kaikkien laitetta käyttävien on tunnettava:

• sen käyttö

• hätäpysäytyspainikkeiden sijainnit

• sen toiminta

• oleelliset varotoimenpiteet

• hitsaus ja leikkaus sekä muu laitteiston käyttö.

2. Käyttäjän on varmistettava:

• että asiattomia henkilöitä ei ole laitteen työalueella, kun se käynnistetään

• kukaan ei ole suojaamaton, kun kaari sytytetään tai hitsaus aloitetaan.

3. Työpaikan on oltava:

• tarkoitukseen sopiva

• vedoton.

4. Henkilökohtaiset suojavarusteet:

• Käytä aina suositeltuja suojavarusteita, kuten suojalaseja, liekinkestäviä suojavaatteita ja suojakäsineitä.

• Älä käytä löysiä vaatteita, kuten huiveja, rannerenkaita tai sormuksia, jotka voivat takertua tai aiheuttaa palovammoja.

5. Yleiset varotoimet:

• Varmista, että maadoituskaapeli on kunnolla kytketty.

• Suurjännitelaitteiden sähkötyöt saa suorittaa vain valtuutettu

sähköasentaja.

• Sammutusvälineiden täytyy olla selkeästi merkittyjä ja käden ulottuvilla.

• Laitteen voitelua ja huoltoa ei saa suorittaa käytön aikana.

0447 209 001

- 4 -

Page 5

1  TURVALLISUUS

VAROITUS!

Langansyöttöyksiköt on tarkoitettu käytettäväksi vain, kun virtalähde on MIG/MAG-tilassa.

Jos niitä käytetään jossakin muussa hitsaustilassa (esimerkiksi MMA), langansyöttöyksikön ja virtalähteen välinen hitsauskaapeli on kytkettävä irti. Muuten langansyöttöyksikkö tulee jännitteiseksi.

Jos varusteena ESAB-jäähdytin

Käytä vain ESABin hyväksymää jäähdytysnestettä. Muiden kuin hyväksyttyjen jäähdytysnesteiden käyttö voi vaurioittaa laitteistoa ja vaarantaa tuotteen turvallisuuden. Tällaisen vaurion ilmetessä kaikki ESABin myöntämät takuut raukeavat.

Suositellun ESAB-jäähdytysnesteen tilausnumero: 0465720002.

Katso tilaustiedot käyttöohjeen luvusta LISÄVARUSTEET.

VAROITUS!

Kaarihitsaus ja -leikkaus voivat aiheuttaa tapaturman sinulle ja muille. Ole varovainen hitsatessasi ja leikatessasi.

SÄHKÖISKU – voi tappaa

• Varo koskemasta jännitteellisiin osiin tai elektrodeihin paljaalla iholla, märillä käsineillä tai märillä vaatteilla.

• Eristä itsesi työkappaleesta ja maasta.

• Varmista, että työasentosi on turvallinen.

SÄHKÖ- JA MAGNEETTIKENTÄT – voivat olla hengenvaarallisia

• Hitsaajien, joilla on sydämentahdistin, on keskusteltava lääkärin kanssa ennen laitteen käyttöä. Sähkömagneettiset kentät voivat häiritä tahdistimen toimintaa.

• Sähkömagneettisille kentille altistumisella voi olla myös muita vaikutuksia terveyteen.

• Jotta sähkömagneettisille kentille altistuminen on mahdollisimman vähäistä, noudata seuraavia ohjeita: ○ Sijoita elektrodi- ja työkaapelit yhdessä samalle puolelle

vartaloosi nähden. Kiinnitä ne teipillä, jos mahdollista. Älä asetu poltin- ja työkaapeleiden väliin. Älä kierrä poltin- tai työkaapeleita vartalosi ympärille. Pidä hitsausvirtalähde ja kaapelit mahdollisimman kaukana vartalostasi.

○ Kiinnitä työkaapeli mahdollisimman lähelle työkappaleen

hitsattavaa kohtaa.

HUURUT JA KAASUT – voivat olla hengenvaarallisia

• Pidä pääsi poissa huuruista.

• Poista huurut ja kaasut hengitystilastasi ja työpisteestä kaasuimurilla tai pisteimurilla.

KAAREN SÄTEILY – voi polttaa silmiä ja ihoa

• Suojaa silmäsi ja kehosi. Käytä asianmukaista hitsausmaskia ja suodatuslinssiä ja käytä suojavaatteita.

• Suojaa sivulliset sopivilla suojuksilla tai verhoilla.

0447 209 001

MELU – voimakas melu voi vahingoittaa kuuloa

Suojaa korvasi. Käytä kuulonsuojaimia tai muuta kuulonsuojausta.

- 5 -

Page 6

1  TURVALLISUUS

LIIKKUVAT OSAT – voivat aiheuttaa tapaturman

• Pidä kaikki luukut, paneelit ja suojukset kiinni ja kunnolla paikallaan. Vain pätevät henkilöt saavat irrottaa suojukset tarvittaessa huoltoa ja vianmääritystä varten. Kun huolto on valmis, asenna paneelit tai suojukset paikalleen ja sulje luukut ennen moottorin käynnistämistä.

• Sammuta moottori ennen yksikön asennusta tai liittämistä.

• Pidä kädet, hiukset, löysät vaatteet ja työkalut liikkuvien osien ulottumattomissa.

PALOVAARA

• Kipinät (roiskeet) voivat aiheuttaa tulipalon. Varmista, että lähellä ei ole syttyviä materiaaleja.

• Älä käytä laitetta suljettuihin säiliöihin.

KUUMA PINTA – osat voivat aiheuttaa palovamman

• Älä kosketa osia paljain käsin.

• Anna laitteiston jäähtyä ennen työskentelyn aloittamista.

• Jos sinun on käsiteltävä kuumia osia, suojaudu palovammoilta käyttämällä asianmukaisia työkaluja ja/tai eristettyjä hitsauskäsineitä.

TOIMINTAHÄIRIÖ – kutsu asiantuntija-apua toimintahäiriön yhteydessä.

SUOJAA ITSESI JA MUUT!

VARO!

Tämä tuote on tarkoitettu yksinomaan kaarihitsaukseen.

VARO!

Luokan A laitetta ei ole tarkoitettu käytettäväksi kotitaloustiloissa, joiden jännite syötetään julkisella pienjänniteverkolla. Näissä tiloissa luokan A laitteiden sähkömagneettista yhteensopivuutta ei ehkä voida taata johtuneiden ja säteiltyjen häiriöiden vuoksi.

HUOM! Toimita sähkölaitteet sähköromun keräyspisteeseen!

Sähkö- ja elektroniikkalaiteromua koskevan EU-direktiivin 2012/19/EY ja kansallisen lainsäädännön mukaan vanhentuneet sähkö- ja/tai elektroniikkalaitteet on toimitettava keräyspisteeseen.

Laitteesta vastaavana henkilönä olet velvollinen selvittämään hyväksytyt keruupisteet.

Lisätietoa saat lähimmältä ESAB-jälleenmyyjältä.

VARO!

Tämä laite ei ole IEC 61000-3-12:2011 -standardin mukainen. Laitteen asentajan tai käyttäjän on varmistettava jakeluverkon operaattorilta, saako laitteen kytkeä yleiseen pienjänniteverkkoon.

ESAB tarjoaa asiakkaiden ostettavaksi valikoiman hitsaustarvikkeita ja henkilönsuojaimia. Tilaustiedot saat paikalliselta ESAB-jälleenmyyjältä tai sivustoltamme.

0447 209 001

- 6 -

Page 7

2  JOHDANTO

2 JOHDANTO

Fabricator ET410iP -hitsausvirtalähde on tarkoitettu TIG-hitsaukseen ja puikkohitsaukseen (MMA).

Tuotteen ESAB-lisävarusteista on tietoa tämän käyttöohjeen luvussa LISÄVARUSTEET.

2.1 Laitteisto

Virtalähteen mukana toimitetaan:

• 4,5-metrinen (14,8jalkaa) CEE-pistokkeella varustettu virtajohto

• Käyttöohjeet

• Letku ja pikaliitin

0447 209 001

- 7 -

Page 8

3  TEKNISET TIEDOT

3 TEKNISET TIEDOT

Fabricator ET410iP

Verkkojännite 400V±15%,

3~ 50/60 Hz

Ensiövirta I

MMA 31 A

TIG 25 A

Tyhjäkäyntiteho (puhallin sammutettuna)

Uin400V

Säätöalue

MMA 30 A/21,2 V - 410 A/36,4 V

TIG 5 A/10,2 V - 410 A/26,4 V

Sallittu kuormitus MMA-hitsauksessa

60 % katkonaisuustekijä 410 A / 36,4 V

100%:n kuormitusaikasuhde 310 A / 32,4 V

Sallittu kuormitus TIG-hitsauksessa

60 % katkonaisuustekijä 410 A / 26,4 V

100%:n kuormitusaikasuhde 310 A / 22,4 V

Näennäisteho I2maksimivirralla

maks

40W (VRD poissa käytöstä)

15W (VRD käytössä)

21 kVA

Aktiiviteho I2maksimivirralla

Tehokerroin maksimivirralla

MMA 0,82

TIG 0,79

Hyötysuhde maksimivirralla

MMA 88 %

TIG 86 %

Tyhjäkäyntijännite U0enintään

Jännitteenrajoitus (VRD) kytketty pois käytöstä 76 V

VRD aktivoitu (vakioasetus toimitettaessa) 13,5 V

Käyttölämpötila -10...+40 °C (+14...+104 °F)

Kuljetuslämpötila -20...+55°C (-4...+131°F)

Jatkuva äänenpaine tyhjäkäynnillä alle 70 db(A)

Mitat p × l × k 525 × 280 × 475 mm

Paino 38,5 kg (84,88lbs)

Eristysluokka F

17kW

Suojausluokka IP 23S

Käyttöluokka

0447 209 001

- 8 -

Page 9

3  TEKNISET TIEDOT

Jännitteensyöttö S

scmin

Pienin oikosulkuteho verkossa IEC 61000-3-12 mukaan.

Kuormitusaikasuhde

Kuormitusaikasuhde ilmaisee ajan prosenttiosuutena 10 minuutin jaksosta, jonka voit hitsata tai leikata tietyllä kuormalla ilman laitteen ylikuormitusta. Kuormitusaikasuhde on voimassa lämpötilassa 40°C/104°F tai sitä alemmassa lämpötilassa.

Suojausluokka IP-koodi ilmaisee kotelointiluokan eli sen, kuinka hyvin kotelo on suojattu kiinteiden esineiden tai

veden tunkeutumista vastaan.

IP21S-merkitty laite on tarkoitettu sisäkäyttöön.

IP23S-merkityt laitteet on tarkoitettu sisäkäyttöön, mutta niitä voidaan käyttää ulkona, jos ne suojataan

sateen ajaksi.

Käyttöluokka

Symboli osoittaa, että virtalähde sopii käytettäväksi hitsaustyöhön tiloissa, joissa on suurentunut sähköiskun vaara.

0447 209 001

- 9 -

Page 10

4  ASENNUS

4 ASENNUS

Asennuksen saa tehdä vain ammattilainen.

VARO!

Tämä tuote on tarkoitettu teollisuuskäyttöön. Kotitalousympäristöissä tuote voi aiheuttaa radiohäiriöitä. Käyttäjä on velvollinen ryhtymään riittäviin varotoimenpiteisiin.

4.1 Sijainti

Sijoita virtalähde niin, ettei mitään ole ilman tulo- ja poistoaukkojen edessä.

A. Vähintään 200mm (8”)

B. Vähintään 200mm (8”)

VAROITUS!

Varmista laite - erityisesti jos alusta on epätasainen tai kalteva.

0447 209 001

- 10 -

Page 11

4  ASENNUS

4.2 Nosto-ohjeet

Mekaanisissa nostoissa on käytettävä molempia uloimpia kahvoja.

4.3 Syöttöjännite

HUOM! Syöttöjännitteelle asetettavat vaatimukset

Tämä laitteisto täyttää standardin IEC 61000-3-12 vaatimukset edellyttäen, että oikosulkuteho on suurempi tai yhtä suuri kuin S

liitäntäpisteessä. Laitteen asentajan tai käyttäjän on varmistettava, tarvittaessa neuvottelemalla jakeluverkon operaattorin kanssa, että laite on kytketty syöttöön, jonka oikosulkuteho on suurempi tai yhtä suuri kuin S

TIEDOT.

Varmista, että laite on suojattu oikean kokoisella sulakkeella. Laite pitää maadoittaa määräysten mukaisesti.

käyttäjän syöttöjärjestelmän ja julkisen järjestelmän

scmin

. Katso tekniset tiedot luvusta TEKNISET

scmin

1. Tyyppikilpi kytkentätietoineen

0447 209 001

- 11 -

Page 12

4  ASENNUS

4.4 Suositellut varokekoot ja pienin johdinala

FabricatorES410iC

Verkkojännite 400V ±15%, 3~50/60Hz

Virtajohdon johdinala 4×4 mm

Maksimivirta I

MMA 31A

1eff

MMA 24A

Sulake

Viivesulake

Mikrokytkin, tyyppi C

Jatkojohdon suositeltu enimmäispituus 100m/330ft.

Jatkojohdon suositeltu vähimmäiskoko 4×6mm

Syöttö generaattoreista

Virtalähteen jännitelähteenä voidaan käyttää erilaisia generaattoreita. Kaikki generaattorit eivät kuitenkaan välttämättä tuota riittävästi virtaa hitsausvirtalähteen toimimiseksi asianmukaisesti. Suosittelemme käyttämään generaattoreita, joissa on automaattinen jännitteensäätö (AVR) tai samantasoiset tai tehokkaammat säätöominaisuudet ja 30kW:n nimellisteho.

maks

32A

4.5 Cool 2 -jäähdytyslaitteen liittäminen sovittimen avulla

Varmista, että virtalähteen virta on katkaistu.

1. Cool 2 -jäähdytyslaitteen liittäminen (0465 427 880) Cool 2 -sovittimella (0447 248

001): a. Vedä kaapeli ulos jäähdytyslaitteesta sovittimen läpi.

b. Aseta sovitin jäähdytyslaitteen päälle. c. Kiinnitä sovitin jäähdytyslaitteeseen mukana toimitetuilla M6×10-ruuveilla.

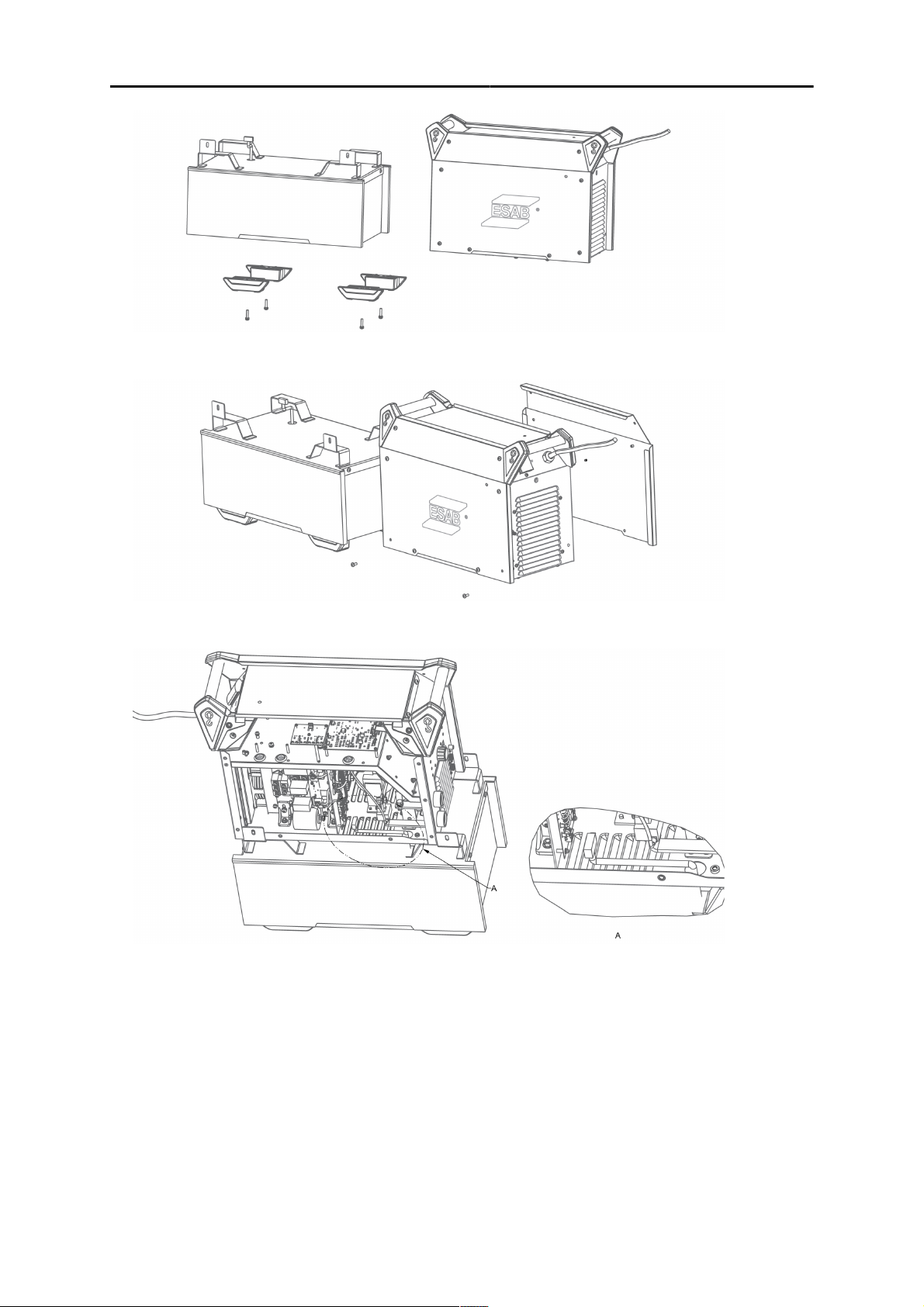

2. Cool 2 -sovittimen liittäminen Fabricator ET 410iP -virtalähteeseen:

a. Irrota jalat virtalähteestä ja asenna ne jäähdytyslaitteeseen.

0447 209 001

- 12 -

Page 13

4  ASENNUS

b. Irrota vasemmanpuoleisen paneelin ruuvit ja irrota paneeli. Irrota oikeanpuoleisen paneelin kaksi ruuvia.

c. Aseta virtalähde sovittimeen ja kytke kaapeli alalevyn läpi piirilevyyn. Kytke liitin P6-liitäntään.

d. Kokoa virtalähde ja sovitin kiinnittämällä ruuvit.

0447 209 001

- 13 -

Page 14

4  ASENNUS

e. Kiinnitä virtalähteen sivupaneeli ruuveilla.

0447 209 001

- 14 -

Page 15

5  KÄYTTÖ

5 KÄYTTÖ

Turvallisuusmääräykset laitteen käsittelyä varten löytyvät käyttöohjeen kappaleesta TURVALLISUUS. Lue se ennen laitteen käytön aloittamista!

HUOM!

Käytä laitteen siirtämisessä tähän tarkoitukseen varattua kahvaa. Älä koskaan vedä kaapeleita.

VAROITUS!

Sähköisku! Älä kosketa työkappaletta tai hitsauspäätä käytön aikana!

5.1 Liitännät ja hallintalaitteet

1. Ohjauspaneeli 6. Positiivinen hitsausliitäntä

2. Kaasuventtiili (lähtö) 7. Virtajohto

3. Liitäntä 2-napaiselle hitsauspolttimelle 8. Päävirtakytkin, ON/OFF

4. Liitäntä kauko-ohjaimelle tai 8-napaiselle

hitsauspolttimelle

5. Negatiivinen hitsausliitäntä

9. Kaasuventtiili (tulo)

5.2 TIG-hitsaus

TIG-hitsaus sulattaa työkappaleen metallin käyttäen sulamattoman volframielektrodin sytyttämää kaarta. Hitsisula ja elektrodi suojataan suojakaasulla, joka on yleensä reagoimatonta kaasua.

TIG-hitsausta varten virtalähde varustetaan:

• kaasuventtiilillä varustettu TIG-poltin

• argonkaasupullolla

• argonkaasusäädin

• volframielektrodi

• maadoituskaapelilla (jossa maadoituspihdit)

0447 209 001

- 15 -

Page 16

5  KÄYTTÖ

5.3 MMA-hitsaus

MMA-hitsauksesta käytetään myös nimitystä puikkohitsaus. Kaari sulattaa elektrodin sekä työkappaleen paikallisen osan. Kun pinnoite sulaa, se muodostaa suojaavan kuonan ja suojaavan kaasun, joka suojaa hitsisulaa ilman saasteilta.

MMA-hitsausta varten hitsausvirtalähde varustetaan

• hitsauskaapelilla, jossa on puikkopihdit

• maadoituskaapelilla, jossa maadoituspihdit

5.4 Hitsaus- ja maadoituskaapelien kytkentä

Virtalähteessä on kaksi liitäntää: positiivinen (+) ja negatiivinen (–) liitäntä hitsaus- ja maadoituskaapelien kytkemistä varten. Valittu hitsausmenetelmä ja käytetyn elektrodin tyyppi määrittävät kumpaan liitäntään hitsauskaapeli kytketään.

Kytke maadoituskaapeli vapaana olevaan hitsauslähteen liitäntään. Kiinnitä maadoituskaapelin pihdit työkappaleeseen ja varmista, että työkappaleen ja virtalähteen maadoituskaapeliliitännän välillä on hyvä kosketus.

• TIG-hitsauksessa negatiivista hitsausliitäntää (–) käytetään hitsauspolttimen

kytkentään ja positiivista hitsausliitäntää (+) maadoituskaapelin kytkentään.

• Puikkohitsauksessa hitsauskaapeli voidaan kytkeä positiiviseen (+) tai negatiiviseen

(–) hitsausliitäntään sen mukaan, millaista elektrodia käytetään. Oikea napaisuus on mainittu elektrodipakkauksessa.

5.5 Virran kytkeminen/katkaiseminen

Kytke laitteeseen virta käyttöön kääntämällä kytkin asentoon ”ON”.

Katkaise laitteen virta kääntämällä kytkin asentoon ”OFF”.

Sähkökatkoksen ja virtalähteen normaalin sammuttamisen yhteydessä hitsaustiedot tallentuvat muistiin. Ne ovat käytettävissä, kun yksikkö käynnistetään seuraavan kerran.

VARO!

Älä katkaise virtalähteen virtaa hitsauksen aikana (kuormitettuna).

5.6 Puhaltimen ohjaus ja Cool 2 -jäähdytyslaite

Virtalähteessä on automaattinen lämmönsäätötoiminto. Kun virta kytketään päävirtakytkimestä, puhallin toimii 10 sekunnin ajan ja pysähtyy sitten. Kun hitsaus aloitetaan, puhallin jatkaa käymistä. Se käy muutaman minuutin ajan sen jälkeen, kun hitsaaminen on lopetettu. Samalla virtalähde siirtyy energiansäästötilaan. Puhallin käynnistyy uudelleen, kun hitsaus aloitetaan. Kun Cool 2 -jäähdytyslaite liitetään virtalähteeseen, Cool 2 synkronoidaan puhaltimen toiminnan kanssa.

5.7 Lämpösuojaus

Virtalähteessä on lämpösuojaustoiminto, joka suojaa laitetta ylikuumenemiselta. Kun lämpötila saavuttaa 80 prosentin rajan, ylikuumenemisen merkkivalo vilkkuu paneelissa. Kun lämpötila ylittää rajan, hitsaus keskeytyy ja ylikuumenemisen merkkivalo syttyy. Lisäksi näyttöön tulee virheilmoitus. Suojaustoiminto poistuu automaattisesti käytöstä, kun laite on jäähtynyt riittävästi.

0447 209 001

- 16 -

Page 17

5  KÄYTTÖ

5.8 Jännitteenrajoituslaite (VRD)

Jännitteenrajoituslaite (VRD)

VRD-toiminto varmistaa, että tyhjäkäyntijännite ei ylitä 15V silloin, kun hitsaus ei ole käynnissä. Kun toiminto on käytössä, ohjauspaneelin VRD-merkkivalo palaa. VRD-toiminto on oletusarvon mukaan käytössä (ON). Kun VRD-toiminto on käytössä, vihreä merkkivalo palaa. Kun VRD-toiminto ei ole käytössä, punainen valo palaa. VRD-kytkin S1 on ohjauksen piirilevyssä. Kytkimen voi poistaa käytöstä kääntämällä sen OFF-asentoon.

5.9 Kauko-ohjain

Kytke kauko-ohjain virtalähteen etupaneelissa olevaan liitäntään ja aktivoi kauko-ohjain painamalla ohjauspaneelin kauko-ohjauspainiketta (kauko-ohjauksen merkkivalo syttyy kauko-ohjaimen aktivoituessa). Kun kauko-ohjaus aktivoidaan, hitsausvirtaa ohjataan kauko-ohjauslaitteella.

DC TIG -tilassa kauko-ohjauksella asetettava vähimmäisvirta määräytyy aloitusvirran mukaan. Kauko-ohjauksella asetettava enimmäisvirta määräytyy paikallisohjauksella asetetun virran mukaan. Voit esimerkiksi asettaa paikallistilassa aloitusvirran arvoksi 50 A, asettaa ”asetetun virran” arvoksi 200 A ja siirtyä sitten kauko-ohjaustilaan. Tällöin kauko-ohjaustilan virta-alue muuttuu 50 ampeerista 200 ampeeriin. Aloitusvirta (vähimmäisvirta kauko-ohjaustilassa) voidaan asettaa paikallis- ja kauko-ohjaustilassa, mutta asetettu virta (enimmäisvirta kauko-ohjaustilassa) voidaan asettaa vain paikallistilassa.

Pulssi-TIG-tilassa taustavirran ja asetetun virran suhde on sama kuin paikallistilassa. Jos esimerkiksi paikallistilassa taustavirta on asetettu arvoon 50 A ja asetettu virta arvoon 100 A, suhde on 0,5. Jos asetettua virtaa tai taustavirtaa säädetään kauko-ohjaustilassa, suhde pysyy samana. Jos toista asetusta muutetaan, myös toinen muuttuu vastaavasti.

5.10 Muisti

Muistiin voidaan tallentaa kymmenen hitsausohjelmaa (Pr0–Pr9).

Voit ottaa muistitoiminnon käyttöön painamalla muistipainiketta (9), jolloin Pr0 tulee näkyviin. Muistikanavaa voi vaihtaa kääntämällä säätönuppia (11). Paina tallennuspainiketta (8) yli 2 sekuntia, kunnes näytössä näkyy ---. Kaikki nykyisen hitsausprosessin asetukset tallennetaan tähän kanavaan. Tallennuksen jälkeen muistitoiminto sulkeutuu.

Jos haluat ladata aiemmin tallennetun hitsausprosessin, paina muistipainiketta (9) muistitoiminnon aktivoimiseksi, jolloin Pr0 tulee näkyviin. Muistikanavaa voi vaihtaa kääntämällä säätönuppia (11). Valitse kanava, jonka haluat ladata, ja paina lyhyesti latauspainiketta (8). Näin saat ladattua aiemmin tallennetut asetukset. Jos tälle kanavalle ei ole tallennettu asetuksia, näytössä näkyy ---, eikä asetuksia ladata.

Voit sulkea muistitoiminnon painamalla muistipainiketta (9) lyhyesti.

0447 209 001

- 17 -

Page 18

6  OHJAUSPANEELI

6 OHJAUSPANEELI

6.1 FabricatorET410iP

0447 209 001

- 18 -

Page 19

6  OHJAUSPANEELI

1. VRD OFF -merkkivalo. 17. Suuritaajuuksisen sytytyksen valintapainike ja

merkkivalo. Painikkeella valitaan suuritaajuuksinen sytytys tai Lift-TIG-tila.

2. VRD ON -merkkivalo. 18. 2T-/4T-/4TS-/pistehitsaustilan valintapainike.

Valitse 2T-, 4T-, 4TS- tai pistehitsaus (vain TIG) painamalla tätä.

3. Virran kytkennän merkkivalo. 19. Hitsaustilan valintapainike. Valitse DC TIG,

pulssi-TIG tai MMA painamalla tätä.

4. Vian merkkivalo. Valo ilmoittaa

ylikuumenemisesta.

5. Näyttö. Näytössä näkyy asetettu tai mitattu

arvo tai vikakoodit.

6. Paikallisohjauksen merkkivalo. Kun valo palaa,

virtaa ohjataan säätönupilla.

7. Kauko-ohjauksen merkkivalo. Kun valo palaa,

virtaa ohjataan kauko-ohjainlaitteella.

8. Kaasuhuuhtelu-/lataus-/tallennuspainike ja

merkkivalo. Kun DC TIG- tai Pulssi-TIG-tila on käytössä, painikkeen painaminen aktivoi kaasuhuuhtelun. Kun käytössä on muistitila, painikkeen kertapainallus lataa muistin ja pitkä painallus tallentaa muistiin.

9. Muistipainike. Lataa tai tallenna prosessi

painamalla tätä.

10. Eteenpäin-painike. Valitse säädettävä

parametri painamalla tätä.

11. Säätönuppi. Aseta tiedot painamalla tätä. 27. Virran nousun merkkivalo.

12. Asetuksen muokkauksen merkkivalo. Kun valo

palaa, arvoa voi säätää säätönupilla.

13. A-/V-/taaksepäin-painike. Valitse hitsauksen

aikana näytössä näkyvä virta tai jännite painamalla tätä. Kun käytössä on asetustila (merkkivalo 13 palaa), voit valita säädettävän parametrin selaamalla taaksepäin painamalla tätä painiketta.

14. S-/%-/Hz-merkkivalo. 30. Kaaripaineen ilmaisin.

15. Jännitteen merkkivalo. 31. Käynnistyspulssin merkkivalo.

16. Ampeeriarvon merkkivalo. 32. Kaasun esivirtauksen merkkivalo.

20. Kaasun jälkivirtauksen merkkivalo.

21. Loppuvirran merkkivalo.

22. Virran laskun merkkivalo.

23. Pulssitaajuuden merkkivalo.

24. Pulssisuhteen merkkivalo.

25. Taustavirran merkkivalo.

26. Asetetun virran merkkivalo.

28. Pistehitsauksen ajan merkkivalo.

29. Aloitusvirta.

6.1.1 Navigointi

Parametrin valinta

Eri arvoja voi tarkastella ja muokata painamalla painiketta (10). Muuta arvoja käyttämällä säädintä (11).

Parametrin muokkaus

Asetuksen muokkauksen merkkivalo (13) palaa, kun näytössä olevaa arvoa voi muuttaa. Jos yrität muuttaa arvoa mitattu arvo -tilassa, järjestelmä siirtyy automaattisesti virta-arvon asetustilaan.

Asetuksen muokkauksen merkkivalo (13) ei pala, kun arvot ovat näkyvissä.

Hitsausparametrit

Hitsausparametrit tallennetaan pulssille ja pulssittomalle käytölle. Arvot muuttuvat pulssikäytön ja pulssittoman käytön välillä vaihdettaessa.

0447 209 001

- 19 -

Page 20

6  OHJAUSPANEELI

6.2 TIG-asetukset

Merkkivalo Toiminto Säätöalue Säätöväli Oletusarvo Käytettävissä

oleva tila

HF käytössä HF käytössä

tai poissa käytöstä

Esivirtaus Kaasun

esivirtausaika (s)

Käynnistyspu lssi

Aloitusvirta Aloitusvirta 5 – asetettu

Virran nousu Virran

Käynnistyspul ssin virta (A)

nousuaika (s)

Ei käytössä / käytössä

0,1–2,0 0,1 0,5 DC TIG /

0–100 1 30 DC TIG /

virta

0,0–5,0 0,1 1,0 DC TIG /

päällä DC TIG /

pulssi-TIG

2T/4T/4TS/PISTE HITSAUS

pulssi-TIG

2T/4T/4TS/PISTE HITSAUS

pulssi-TIG

2T/4T/4TS/PISTE HITSAUS

HF ON

1 15 DC TIG /

pulssi-TIG

4T/4TS

pulssi-TIG

4T/4TS

Asetettu virta Asetettu virta

(A)

Taustavirta Taustavirta

(A)

Virran lasku Virran lasku

(s)

Loppuvirta Loppuvirta

(A)

Jälkivirtaus Jälkivirtaus

(s)

Pulssin % Pulssisuhde

(%)

5–410 1 100 DC TIG /

pulssi-TIG

2T/4T/4TS/PISTE HITSAUS

5 – asetettu virta

0,0–5,0 0,1 1,0 DC TIG /

5 – asetettu virta

0,5–20,0 0,1 3,0 DC TIG /

10–90 1 50 Pulssi-TIG

1 50 Pulssi-TIG

4T/4TS

pulssi-TIG

2T/4T/4TS

1 20 DC TIG /

pulssi-TIG

4T/4TS

pulssi-TIG

2T/4T/4TS/PISTE HITSAUS

0447 209 001

- 20 -

Page 21

6  OHJAUSPANEELI

Merkkivalo Toiminto Säätöalue Säätöväli Oletusarvo Käytettävissä

oleva tila

Pulssin Hz Pulssin

taajuus (Hz)

Pistehitsaus Pistehitsauks

en aika (s)

0,5–250 0,1 (0,5–20,0);

1 (20–250)

0,1–20 0,1 2,0 DC TIG /

6.2.1 Mitatut arvot

Mitattu virta

Mittausarvo hitsausvirran A näytössä on aritmeettinen keskiarvo.

Mitattu jännite

Mittausarvo kaarijännitteenV näytössä on aritmeettinen keskiarvo.

6.3 TIG-toimintojen selitykset

1,0 Pulssi-TIG

2T/4T/4TS/PISTE HITSAUS

pulssi-TIG

PISTEHITSAUS

HF ON

HF ON -toiminto käynnistää kaaren suuritaajuisen jännite-esikaaren avulla. Tämä vähentää volframin saastumisriskiä käynnistyksen yhteydessä. Suuritaajuinen jännite saattaa aiheuttaa häiriöitä muihin lähistöllä oleviin sähkölaitteisiin.

HF OFF

Kun HF-toiminto on asetettu OFF-tilaan, se käynnistää kaaren, kun työkappaletta kosketetaan volframielektrodilla, liipaisinta painetaan ja volframielektrodi nostetaan irti työkappaleesta. Kaari syttyy aluksi rajoitetulla virralla (25A), jotta volframin saastumisriski olisi mahdollisimman pieni. Tämän jälkeen virta nousee asetettuun arvoon.

2T NORMAL / DC TIG

Kun valittuna on 2T normal- / DC TIG -tila, voit käynnistää suojakaasun virtauksen ja kaaren painamalla TIG-polttimen liipaisinta (1). Virta asettuu käynnistyspulssin arvoon 20 ms:n ajaksi ja sitten aloitusvirta-asetukseen, jonka jälkeen se nousee asetettuun virta-arvoon. Vapauta liipaisin (2), niin virta alkaa laskea ja kaari sammuu. Suojakaasun virtaus jatkuu edelleen. Tällä suojataan hitsausta ja volframielektrodia.

0447 209 001

- 21 -

Page 22

6  OHJAUSPANEELI

4T LATCH / DC TIG

Kun valittuna on 4T latch- / DC TIG -tila, voit käynnistää suojakaasun virtauksen ja kaaren painamalla TIG-polttimen liipaisinta (1). Virta asettuu käynnistyspulssin arvoon 20 ms:n ajaksi ja sitten aloitusvirta-asetukseen. Vapauta liipaisin (2), niin virta nousee asetettuun virta-arvoon. Kun haluat lopettaa hitsaamisen, paina liipaisinta uudelleen (3), jolloin virta laskee loppuvirran tasolle. Sammuta kaari vapauttamalla liipaisin (4). Suojakaasun virtaus jatkuu edelleen. Tällä suojataan hitsausta ja volframielektrodia.

0447 209 001

- 22 -

Page 23

6  OHJAUSPANEELI

2T NORMAL / PULSSI-TIG

Kun valittuna on 2T normal- / pulssi-TIG -tila, voit käynnistää suojakaasun virtauksen ja kaaren painamalla TIG-polttimen liipaisinta (1). Virta asettuu käynnistyspulssin arvoon 20 ms:n ajaksi ja sitten aloitusvirta-asetukseen, jonka jälkeen se nousee asetettuun virta-arvoon. Virta-arvo vaihtuu asetetun virran ja taustavirran välillä. Vapauta liipaisin (2), niin virta alkaa laskea ja kaari sammuu. Suojakaasun virtaus jatkuu edelleen. Tällä suojataan hitsausta ja volframielektrodia.

4T LATCH / PULSSI-TIG

Kun valittuna on 4T latch- / PULSSI-TIG-tila, voit käynnistää suojakaasun virtauksen ja kaaren painamalla TIG-polttimen liipaisinta (1). Virta asettuu käynnistyspulssin arvoon 20 ms:n ajaksi ja sitten aloitusvirta-asetukseen. Vapauta liipaisin (2), niin virta nousee asetettuun virta-arvoon. Virta-arvo vaihtuu asetetun virran ja taustavirran välillä. Kun haluat lopettaa hitsaamisen, paina liipaisinta uudelleen (3), jolloin virta laskee loppuvirran tasolle. Sammuta kaari vapauttamalla liipaisin (4). Suojakaasun virtaus jatkuu edelleen. Tällä suojataan hitsausta ja sammutetaan kaari.

0447 209 001

- 23 -

Page 24

6  OHJAUSPANEELI

4TS/PULSSI-TIG

4TS-/PULSSI-TIG -tilassa 4TS-tila on erityinen 4T-tila. Käynnistä suojakaasun virtaus ja kaari painamalla TIG-polttimen liipaisinta (1). Virta asettuu käynnistyspulssin arvoon 20 ms:n ajaksi ja sitten aloitusvirta-asetukseen. Vapauta liipaisin (2), niin virta nousee asetettuun virta-arvoon. Paina kytkintä (3) alle 0,5 sekunnin ajan ja vapauta se. Virta vaihtuu asetetusta virta-arvosta taustavirran arvoksi. Paina kytkintä (4) alle 0,5 sekunnin ajan ja vapauta se. Virta vaihtuu taustavirran arvosta asetetuksi virta-arvoksi. Paina kytkintä (5) alle 0,5 sekunnin ajan ja vapauta se. Virta vaihtuu asetetusta virta-arvosta taustavirran arvoksi. Paina kytkintä (6) alle 0,5 sekunnin ajan ja vapauta se. Virta vaihtuu taustavirran arvosta asetetuksi virta-arvoksi. Paina kytkintä (7) yli 0,5 sekunnin ajan, jolloin virta laskee loppuvirran arvoon, jossa se pysyy niin kauan kuin liipaisinta painetaan. Sammuta kaari vapauttamalla liipaisin (8) uudelleen. Suojakaasun virtaus jatkuu edelleen. Tällä suojataan hitsausta ja volframielektrodia.

0447 209 001

- 24 -

Page 25

6  OHJAUSPANEELI

PISTEHITSAUS / DC TIG

Kun valittuna on PISTEHITSAUS- / DC TIG -tila, voit käynnistää suojakaasun virtauksen ja kaaren painamalla TIG-polttimen liipaisinta (1). Virta asettuu käynnistyspulssin arvoon 20 ms:n ajaksi ja sitten asetettuun virta-asetukseen. Pidä liipaisinta painettuna. Kone sammuttaa kaaren automaattisesti pistehitsaukselle asetetun ajan mukaan. Suojakaasun virtaus jatkuu edelleen. Tällä suojataan hitsausta ja volframielektrodia.

PISTEHITSAUS/PULSSI-TIG

Kun valittuna on PISTEHITSAUS- / PULSE TIG -tila, voit käynnistää suojakaasun virtauksen ja kaaren painamalla TIG-polttimen liipaisinta (1). Virta asettuu käynnistyspulssin arvoon 20 ms:n ajaksi ja sitten

0447 209 001

- 25 -

Page 26

6  OHJAUSPANEELI

asetettuun virta-asetukseen. Virta-arvo vaihtuu asetetun virran ja taustavirran välillä. Pidä liipaisinta painettuna. Kone sammuttaa kaaren automaattisesti pistehitsaukselle asetetun ajan mukaan. Suojakaasun virtaus jatkuu edelleen. Tällä suojataan hitsausta ja volframielektrodia.

Kaasun esivirtaus

Kaasun esivirtaustoiminto ohjaa aikaa, jonka suojakaasu virtaa ennen kuin kaari sytytetään.

Kaasun jälkivirtaus

Kaasun jälkivirtaustoiminto ohjaa aikaa, jonka suojakaasu virtaa kaaren sammuttamisen jälkeen.

Aloitusvirta

Sitä käytetään TIG-hitsauksen käynnistysvirtana tai DC TIG -kauko-ohjaustilassa vähimmäisvirtana.

Virran nousu

Virran nousutoiminnolla ohjataan virran nousuun kuluvaa aikaa hitsauksen käynnistysprosessin yhteydessä. Tämä suojaa volframielektrodia mahdollisilta vaurioilta.

Virran lasku

Virran laskutoiminnolla ohjataan virran laskuun kuluvaa aikaa hitsauksen lopetusprosessin yhteydessä. Tällä ehkäistään halkeamien muodostuminen.

Pulssi-TIG

Pulssivirran asettaminen edellyttää neljää parametria: asetettu virta, taustavirta, pulssisuhde ja pulssitaajuus.

Asetettu virta

Kahdesta virran arvosta suurempi pulssivirtaa käytettäessä tai DC TIG -kauko-ohjaustilassa enimmäisvirta.

Taustavirta

Kahdesta virran arvosta pienempi pulssivirtaa käytettäessä.

0447 209 001

- 26 -

Page 27

6  OHJAUSPANEELI

Pulssisuhde

Pulssin % ilmaisee pulssivirran ja taustavirran suhteen pulssijaksossa. Jotta kaaren energiaa ja hitsisulan kokoa voitaisiin hallita, pulssisuhdetta voidaan säätää asettamalla asetetulle virralle prosenttiosuus pulssijaksosta.

Jos pulssisuhteen asetus on esimerkiksi 50%, asetetun virran ja taustavirran aika pulssijaksossa jaetaan tasan. Jos pulssisuhteen asetus on 90%, asetetun virran aika pulssijaksosta on 90% ja taustavirran vain 10%.

Pulssitaajuus

Pulssijaksojen määrä tietyn ajan kuluessa. Mitä suurempi taajuus, sitä enemmän pulssijaksoja kuuluu tiettyyn ajanjaksoon. Kun pulssitaajuuden asetus on alhainen, hitsisula ehtii kiinteytyä osittain pulssien välissä. Jos taajuus on suuri, saavutetaan tarkempi kaari.

Kauko-ohjauksen virta

Tällä asetetaan polkimella tai kauko-ohjauslaitteella asetettava virta.

DC TIG -tilassa kauko-ohjauksella asetettava vähimmäisvirta määräytyy hitsauksen aloitusvirran mukaan. Kauko-ohjauksella asetettava enimmäisvirta määräytyy paikallisohjauksella asetetun virran mukaan. Voit esimerkiksi asettaa paikallistilassa aloitusvirran arvoksi 50 A, asettaa ”asetetun virran” arvoksi 200 A ja siirtyä sitten kauko-ohjaustilaan. Tällöin kauko-ohjaustilan virta-alue muuttuu 50 ampeerista 200 ampeeriin. Aloitusvirta (vähimmäisvirta kauko-ohjaustilassa) voidaan asettaa paikallisja kauko-ohjaustilassa mutta asetusvirta (enimmäisvirta kauko-ohjaustilassa) voidaan asettaa vain paikallistilassa.

6.4 MMA-asetukset

Merkkivalo Toiminto Säätöalue Säätöväli Oletusarvo

Asetettu virta Asetettu virta (A) 30–410 1 100

Kaaripaine Kaaripaine (%) 0–100 %

asetetusta virrasta

Käynnistyspulssi Käynnistyspulssin

virta (A)

0–100 1 30

6.4.1 Mitatut arvot

Mitattu virta

Mittausarvo hitsausvirran A näytössä on aritmeettinen keskiarvo.

1 30

0447 209 001

Mitattu jännite

Mittausarvo kaarijännitteenV näytössä on aritmeettinen keskiarvo.

- 27 -

Page 28

6  OHJAUSPANEELI

6.5 MMA-toimintojen selitykset

Kaaripaine

Kaaripainetoiminto määrittää, miten virta muuttuu kaaren pituuden muuttuessa hitsaamisen aikana. Kun kaaripaine on pieni, kaari on vakaa ja roiskeita syntyy vain vähän. Suuri kaaripaine puolestaan mahdollistaa kuuman hitsauskaaren ja syvän tunkeuman.

Kaaripainetoiminto koskee vain puikkohitsausta.

KÄYNNISTYSPULSSI

Käynnistyspulssi (kuumakäynnistyksen tapainen toiminto) kasvattaa virtaa väliaikaisesti hitsauksen alussa. Tämä pienentää aloituskohtaan muodostuvan liitosvian riskiä.

0447 209 001

- 28 -

Page 29

7  KUNNOSSAPITO

7 KUNNOSSAPITO

VAROITUS!

Laite on kytkettävä irti verkkovirrasta puhdistuksen ja huoltotöiden ajaksi.

VARO!

Vain henkilöt, joilla on asianmukainen sähköasiantuntemus (valtuutettu henkilökunta), saavat irrottaa suojapaneelit.

VARO!

Tuotteella on valmistajan myöntämä takuu. Takuu mitätöityy, jos korjaustöitä yritetään teetättää valtuuttamattomassa huoltopalvelussa tai valtuuttamattomilla henkilöillä.

HUOM!

Säännöllinen huolto on tärkeää turvallisen ja luotettavan toiminnan kannalta.

HUOM!

Lyhennä huoltovälejä erityisen pölyisissä olosuhteissa.

Varmista aina ennen käyttöä, että:

• laite ja kaapelit ovat vahingoittumattomia

• poltin on puhdas ja vahingoittumaton.

7.1 Säännöllinen huolto

Huoltoaikataulu normaaleissa olosuhteissa. Tarkista laitteisto aina ennen käyttöä.

Väli Huollettava alue

3 kuukauden välein

Puhdista tai vaihda

lukukelvottomat

merkinnät.

6 kuukauden välein

Puhdista laitteen

sisäosat. Käytä

puhdistamiseen kuivaa

paineilmaa alennetulla

paineella.

Puhdista

hitsausliitännät.

Tarkista tai vaihda

hitsauskaapelit.

0447 209 001

- 29 -

Page 30

7  KUNNOSSAPITO

7.2 Puhdistusohjeet

Virtalähteen säännöllinen puhdistus varmistaa virtalähteen optimaalisen toiminnan ja käyttöiän. Tiheys määräytyy seuraavien mukaan:

• hitsausprosessi

• kaariajat

• työympäristö

VARO!

Puhdistus on tehtävä asianmukaisesti valmistellussa työtilassa.

VARO!

Käytä puhdistamisen aikana aina suositeltuja suojavarusteita, kuten korvatulppia, suojalaseja, kasvosuojaimia, suojakäsineitä ja suojakenkiä.

VARO!

Puhdistus on jätettävä valtuutetun huoltoteknikon tehtäväksi.

1. Irrota virtalähde verkkovirtalähteestä.

VAROITUS!

Odota ennen jatkamista vähintään 4 minuuttia, jotta kondensaattorien varaus purkautuu.

2. Irrota oikeanpuoleisen paneelin ruuvit (R) ja irrota paneeli.

3. Puhdista virtalähteen oikea puoli käyttämällä kuivaa paineilmaa alennetulla paineella.

0447 209 001

- 30 -

Page 31

7  KUNNOSSAPITO

4. Irrota vasemmanpuoleisen paneelin ruuvit (L) ja irrota paneeli.

5. Puhdista virtalähteen vasen puoli käyttämällä kuivaa paineilmaa alennetulla paineella.

6. Varmista, että virtalähteen mihinkään osiin ei jää pölyä.

7. Kun virtalähde on puhdistettu, kiinnitä paneelit takaisin paikoilleen vastakkaisessa

järjestyksessä.

8. Kiristä sivupaneelien ruuvit tiukkuuteen 5Nm±0,3Nm (44,25inlb±2,6).

0447 209 001

- 31 -

Page 32

8  VIANMÄÄRITYS

8 VIANMÄÄRITYS

Suorita nämä tarkistukset ennen kuin otat yhteyttä huoltoon.

Vian tyyppi Korjaus

Puikkohitsaukseen liittyvät ongelmat

TIG-hitsaukseen liittyvät ongelmat

Varmista, että hitsaus- ja maadoituskaapeli on kytketty oikein virtalähteeseen.

Varmista, että maadoituskaapelin puristin on kunnolla kosketuksessa työkappaleeseen.

Varmista, että käytät oikeanlaisia elektrodeja ja että niiden napaisuus on oikea. Tarkista napaisuus elektrodipakkauksesta.

Varmista, että virta-asetus on oikea.

Säädä Arc Force (Kaaripaine)- ja Hot Start (Kuumakäynnistys)

-asetusta.

Varmista, että hitsaus- ja maadoituskaapeli on kytketty oikein virtalähteeseen.

Varmista, että maadoituskaapelin puristin on kunnolla kosketuksessa työkappaleeseen.

Varmista, että TIG-polttimen johdin on kytketty negatiiviseen hitsausliitäntään.

Varmista, että käytössä on oikea suojakaasu, kaasuvirtaus, hitsausvirta, hitsauslangan paikka, elektrodin halkaisija ja virtalähteen hitsaustila.

Varmista, että TIG-polttimen kaasuventtiili on auki.

Ei kaarta Varmista, että näytössä näkyy tietoja eli että virtalähde saa virtaa.

Varmista, että ohjauspaneelissa näkyvät arvot ovat oikein.

Varmista, että virtakytkin on kytketty ON-asentoon.

Varmista, että virta-, hitsaus- ja maadoituskaapelit on kytketty oikein.

Tarkista verkkovirran sulakkeet.

Virransyöttö katkeaa hitsauksen aikana.

Lämpösuojaus laukeaa usein.

Virta-asetuksen on oltava alle 410A.

Tarkista, onko lämpösuojus lauennut (ylikuumenemisen merkkivalo palaa ohjauspaneelissa).

Tarkista verkkovirran sulakkeet.

Varmista, että hitsausvirran suositeltua kuormitusaikasuhdetta ei ole ylitetty.

Katso lisätietoja luvun TEKNISET TIEDOT kohdasta Kuormitusaikasuhde.

Varmista, etteivät ilman tulo- ja poistoaukot ole tukkeutuneet.

Puhdista kone sisäpuolelta säännöllistä huoltoa koskevien ohjeiden mukaisesti.

Tarkista ja puhdista jäähdytin.

Varmista, että virtalähde on kytketty 3-vaiheiseen verkkovirtaan.

Tarkista verkkovirran sulakkeet.

0447 209 001

- 32 -

Page 33

9  VIKAKOODIT

9 VIKAKOODIT

9.1 Vikakoodien yleiskatsaus

Kun laitteistossa on vika, se ilmaistaan vikakoodilla. Viat ilmaistaan näytössä tekstillä ”E-” ja sitä seuraavalla vikakoodilla.

Jos useita vikoja on havaittu, näytetään vain viimeisimmän ilmenneen vian koodi.

Käyttäjän hoidettavissa olevat vikakoodit on lueteltu alla. Jos näytössä näkyy jokin muu koodi, ota yhteyttä valtuutettuun ESAB-huoltoliikkeeseen.

E-0

Virtalähteen syöttötehosta häviää mikä tahansa vaihe. 3-vaihekäytön aikana häviää yksi vaihe.

1. Varmista, että jännitteensyöttö toimii vakaasti, kaikki johdot on kytketty ja verkkojännite (kaikki

E-1

Virtalähteen saama syöttöjännite on liian korkea (yli 480 V).

1. Varmista, että jännitteensyöttö toimii vakaasti, ja että tulojännite on 320–480 V.

E-2

Virtalähteen saama syöttöjännite on liian alhainen (alle 320 V).

1. Varmista, että jännitteensyöttö toimii vakaasti, ja että tulojännite on 320–480 V.

E-3

Syöttötehon vaihehäviön suojaus

kolme vaihetta) on hyvä. Käynnistä järjestelmä sitten uudelleen. Jos vika ei häviä, ota yhteys huoltoon.

Ylijännitesuojaus

Alijännitesuojaus

Lämpötilavika

Virtalähteen lämpötila on liian suuri. Ohjauspaneelin lämpötilaviasta kertova merkkivalo palaa. Ohjauspaneelin ylikuumenemisen merkkivalo ilmoittaa lämpötilaviasta.

1. Vikakoodi poistuu näytöstä automaattisesti ja lämpötilaviasta kertova merkkivalo sammuu, kun

virtalähde on jäähtynyt riittävästi ja se on taas käyttövalmis. Jos vika ei häviä, ota yhteys huoltoon.

0447 209 001

- 33 -

Page 34

10  VARAOSIEN TILAAMINEN

10 VARAOSIEN TILAAMINEN

VARO!

Laitteen korjaukset ja sähkötyöt saa suorittaa vain valtuutettu ESAB-huoltoteknikko. Käytä ainoastaan alkuperäisiä ESAB varaosia ja kulutusosia.

FabricatorET410iP on suunniteltu ja testattu kansainvälisen standardin IEC60974-1 mukaisesti.Huolto- tai korjaustyön suorittanut henkilö on velvollinen varmistamaan, että tuote edelleen täyttää kyseisten standardien vaatimukset.

Vara- ja kulutusosia voi tilata lähimmän ESAB-jälleenmyyjän kautta. Siirry osoitteeseen esab.com. Ilmoita tilatessasi varaosaluettelon mukainen tuotetyyppi, valmistenumero, nimike ja varaosanumero. Tämä helpottaa lähetystä ja varmistaa oikean toimituksen.

0447 209 001

- 34 -

Page 35

LIITE

KYTKENTÄKAAVIO

0447 209 001

- 35 -

Page 36

LIITE

LISÄVARUSTEET

0700 300 910 Return cable with clamp 3m 50mm

Welding cable with electrode holder 5m 50mm

0700 025 526 TIG torch, SR-B 26-HD-4m

0700 025 527 TIG torch, SR-B 26-HD-8m

0700 025 538 TIG torch, SR-B 400-4m-ED

0700 025 539 TIG torch, SR-B 400-8m-ED

0700 500 084 MMA 4 Analogue Remote Control

incl. 10m cable and 8-pin connector

0465 427 880 Cool 2

0447 248 001 Cool 2 Adaptor

(Connect FabricatorET410iP with Cool2)

0447 209 001

- 36 -

Page 37

LIITE

TILAUSNUMEROT

Ordering number Denomination Type Notes

0447 101 881 Welding power source FabricatorET410iP CE

0447 209 001 Instruction manual FabricatorET410iP

0447 219 001 Spare parts list Fabricator ES 410iC &

ET 410iP

0447 220 001 Service manual Fabricator ES 410iC &

ET 410iP

Tekniset asiakirjat ovat saatavilla Internetissä osoitteessa: www.esab.com

0447 209 001

- 37 -

Page 38

ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone +46 (0) 31 50 90 00

http://manuals.esab.com

Yhteystiedot ovat osoitteessa http://esab.com
