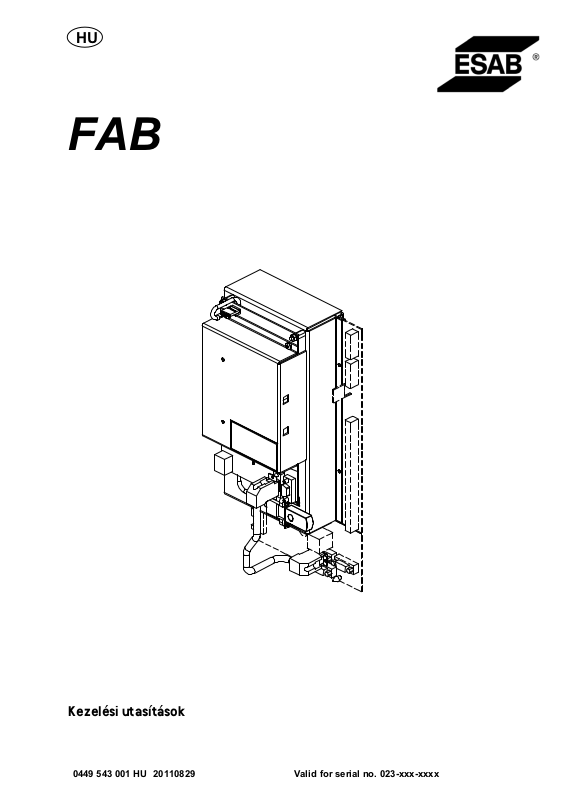

ESAB FAB Instruction manual

HU

FAB

Kezelési utasítások

Valid for serial no. 023-xxx-xxxx0449 543 001 HU 20110829

- 2 -

1 BIZTONSÁG 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 BEVEZETÉS 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2.1 A berendezés 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 MŰSZAKI ADATOK 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 TELEPÍTÉS 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.1 Telepítés 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.2 A PEK beállítása a FAB használatához 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.2.1 Alakítsa át az önálló PEK-egységes kijelzővé 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.2.2 Tárolt adatok elmentése a vezérlő egységről 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.3 Lásd a diagramot. 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 ÜZEMELTETÉS 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5.1 Csatlakozások és vezérlő eszközök 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 KARBANTARTÁS 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 PÓTALKATRÉSZEK RENDELÉSE 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

KAPCSOLÁSI RAJZ 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

RENDELÉSI SZÁM 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

TARTOZÉKOK 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fenntartjuk az elözetes bejelentés nélküli változtatás jogát.

TOCu

- 3 -

HU

1 BIZTONSÁG

MEGJEGYZÉS! Ezt az egységet az ESAB általános körülmények között tesztelte. A

biztonságért és a funkcióért a felelősség az adott körülmények között az integrátort terheli.

Az ESAB hegesztőkészülék használói végső soron maguk felelnek azért, hogy bárki, aki a berendezést használja, vagy annak közelében dolgozik, minden vonatkozó biztonsági óvintézkedést betartson. A biztonsági óvintézkedéseknek meg kell felelniük az adott típusú hegesztőkészülékre vonatkozó követelményeknek. A munkahelyen alkalmazandó szokásos előírások mellett a következő ajánlásoknak kell eleget tenni:

Minden munkát szakképzett személynek kell végeznie, aki jól ismeri a hegesztőkészülék működését. A hegesztőkészülék szabálytalan üzemeltetése veszélyhelyzetet teremthet, és a készüléket üzemeltető sérülését, vagy a készülék meghibásodását eredményezheti.

1. Mindenkinek, aki a hegesztőkészüléket üzemelteti, tisztában kell lennie a következőkkel:

S a hegesztőkészülék működésével, S a vészkapcsolók helyével, S azok funkciójával, S a vonatkozó biztonsági óvintézkedésekkel, S a hegesztés menetével.

2. A készülék üzemeltetőjének biztosítania kell, hogy

S illetéktelen személy ne tartózkodjon a készülék hatósugarában, amikor azt beindítják, S a hegesztőív közelében mindenki használja a védőeszközöket.

3. A munkahely legyen

S munkavégzésre alkalmas, S huzatmentes,

4. Egyéni védőeszközök S Mindig használja az ajánlott egyéni védőeszközöket, azaz a védőszemüveget, a

tűzálló védőruhát és a védőkesztyűket.

S Ne viseljenek laza ruhadarabokat, például sálat, vagy karkötőt, gyűrűt, stb., ami

beakadhat vagy égési sérülést okozhat.

5. Általános óvintézkedések

S Ellenőrizzük, hogy a visszavezető kábel csatlakozása rendben van-e. S Nagyfeszültségű berendezésen csak szakképzett villanyszerelő dolgozhat. S Jól látható jelöléssel ellátott, megfelelő tűzoltó készülék legyen kéznél. S Üzemeltetés közben a készüléken nem végezhető olajozás és karbantartás.

VIGYÁZAT!

Ez a termék kizárólag csak ívhegesztésre alkalmas.

be02u

- 4 -

HU

FIGYELEM!

Ívhegesztés és vágás sérülésveszélyes lehet önre és környezetére. Legyen óvatos hegesztéskor és vágáskor. Tartsa be a biztonsági előírásokat melyek a gyártó figyelmeztető szövegeire épülnek.

ÁRAMÜTÉS - Halálos lehet

S Az előírásoknak megfelelően kösse be és földelje a berendezést. S Ne nyúljon feszültség alatti részekhez vagy elektódákhoz csupasz kézzel vagy nedves

védőberendezéssel.

S Szigetelje el önmagát a földtől és a munkadarabtól. S Biztosítson magának biztos munkahelyzetet.

FÜST ÉS GÁZ - Veszélyes lehet egészségére

S Tartsa távol arcát a füsttől.

S Szellőztessen és szivassa el a füstöt és gázt a munkakörnyezetből

ÍV - Megsértheti a szemet és égési sebet okozhat a bőrön

S Óvja a szemét és testét. Használjon szűrőbetétes hegesztő pajzsot és viseljen védőöltözetet. S Védje a környezetét fallal vagy függönnyel.

TŰZVESZÉLY

S Szikra tüzet okozhat. Ezért távolítson el minden éghetőt a munkakörnyezetből.

ZAJ - Erős zaj hallási sérülést okozhat

S Védje a fülét. Használjon füldugót vagy más hallásvédőt. S Figyelmeztesse a környezetben tartózkodókat a veszélyre.

HIBA ESETÉN - Forduljon szakemberhez

Olvassa el figyelmesen a használati utasítást a bekötés és használatvétel előtt

VÉDJE ÖNMAGÁT ÉS KÖRNYEZETÉT!

VIGYÁZAT!

“Class A" osztályú berendezés nem használható lakókörnyezetben, ahol a tápellátás a kisfeszültségű hálózaton keresztül biztosított. A vezetett, valamint a sugárzott zavarás következtében ezeken a helyeken potenciális nehézséget okozhat “Class A" osztályú berendezés elektromágneses kompatibilitásának biztosítása.

VIGYÁZAT!

Figyelmesen olvassa el és ismerje meg a használati útmutatót a hálózatra kapcsolás és a használatbavétel előtt.

Az elektromos berendezéseket újrahasznosító létesítményben helyezze el!

Az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK irányelvre és annak a nemzeti jogszabályok szerinti végrehajtására tekintettel az elektromos és/vagy elektronikus berendezéseket hasznos élettartamuk leteltével újrahasznosító létesítményben kell elhelyezni.

Miután ön felel a berendezésért, az ön feladata, hogy tájékoztatást szerezzen a jóváhagyott begyűjtőhelyekről.

További tájékoztatásért forduljon a legközelebbi ESAB forgalmazóhoz.

Az ESAB minden hegesztéshez szükséges védőeszközt és kiegészítőt kínál.

be02u

- 5 -

HU

2 BEVEZETÉS

Az FAB PC-hez használandó csatoló. A WeldPoint PC program személyi számítógépre kidolgozott felügyeleti eszköz, amellyel a helyi hálózathoz csatlakoztatott hegesztőrendszerekben több különböző feladat kezelhető.

A FAB az ESAB CAN-busszal felszerelt hegesztő áramforrásaival együtt használható automata hegesztéshez, valamint a PEK vezérlő egységgel. Az áramforrás és a huzalelőtoló egység kezelését lásd a vonatkozó kezelési útmutatóban.

2.1 A berendezés

A FAB a következőkkel van felszerelve:

S USB-memória S WeldPoint szoftver S Használati utasítás

A termékkel kapcsolatos ESAB tartozékok a 14. oldalon találhatók.

3 MŰSZAKI ADATOK

FAB

Tápfeszültség (az áramforrástól) 12 V DC (egyenáram) Tömeg 0,6 kg Befoglaló méretek (hossz x szélesség x

magasság)

366 x 101 x 159 mm

be02u

- 6 -

HU

4 TELEPÍTÉS

A gép bekötését csak szakember végezheti.

4.1 Telepítés

Telepítés és csatlakoztatás a LAF/TAF áramforrásokhoz

S Ügyeljen rá, hogy az áramforrás ki legyen kapcsolva. S Távolítsa el hegesztő áramforrás elején lévő fedőlemezt (1). S Távolítsa el védőlemezt az áramforrás vezérlőkártyájának szűrődobozáról (2). S Az ábra szerint illessze a FAB-ot a hegesztő áramforrás vezérlőkártyájára. S Stabilan csavarozza a FAB-ot ugyanazokba a rögzítő nyílásokba. S Csatlakoztassa a CAN-kábelt (3) az áramforrás vezérlőkártyáján lévő CN5-höz. S Távolítsa el az áramforrás vezérlőkártáján lévő végellenállás átkötését, AP1.

be02u

- 7 -

HU

4.2 A PEK beállítása a FAB használatához

A PEK vezérlőpanelt kijelző egységként kell konfigurálni.

Bekapcsoláskor üres lehet függetlenül attól, hogy az egység kijelzőként működik, vagy sem.

4.2.1 Alakítsa át az önálló PEK-egységes kijelzővé

1. Csatlakoztassa a készülékkel együtt szállított USB-memóriát a számítógéphez. Ügyeljen rá, hogy a számítógépet úgy állítsa be, hogy láthatók legyenek a fájlkiterjesztések.

2. nevezze át az alábbi fájlokat (amelyek az USB-memóriában találhatók).

Eredeti kiter jesztés

update.txt_ update.txt reset.txt_ reset.txt

Kitejesztés az átnevezés után

3. Csatlakoztassa a készülékkel együtt szállított USB-memóriát az USB-bemenethez.

4. Kapcsolja be az áramforrást. Egy hangjelzés jelzi, hogy a folyamat megkezdődött.

Amikor két hangjezést hall, a folyamat befejeződött.

5. Kapcsolja ki az áramforrást.

6. Távolítsa el a csatlakoztatott USB-memóriát.

4.2.2 Tárolt adatok elmentése a vezérlő egységről

1. Csatlakoztassa a PEK vezérlő egységet egy áramforráshoz.

2. Kapcsolja be az áramforrást.

3. Exportálja a hegesztési adatsorokat a PEK belső memóriájából az USB-memóriába (lásd az Exportálás/Importálás műveletét a PEK használati útmutatójában).

4. Kapcsolja ki az áramforrást.

5. Távolítsa el az USB-memóriát.

be02u

- 8 -

HU

4.3 Lásd a diagramot.

Alább lásd az egysége közötti csatlakozás sematikus diagramját.

be02u

- 9 -

HU

5 ÜZEMELTETÉS

A berendezés kezelésére vonatkozó általános biztonsági előírások a 4. oldaltól olvashatók. Mielőtt beüzemelné a berendezést, olvassa végig!

5.1 Csatlakozások és vezérlő eszközök

legyen.

Belső CAN

Csatlakozások az áramforrással való kommunikációhoz

LAN

Csatlakozás a hálózathoz, Ethernet

USB

Csatlakozás az USB-memóriához (tartozékok a tároláshoz, lásd 14. oldal) Ellenőrizze, hogy az USB memória szállítás után biztonságosan a helyén

be02u

- 10 -

HU

6 KARBANTARTÁS

Az áramforrással és a vezérlő egységgel kapcsolatban lásd az útmutatókat.

A rendszeres karbantartás fontos a biztonságos és megbízható működéshez.

A biztonsági lemezeket csak megfelelő villanyszerelői ismeretekkel (és engedéllyel) rendelkező személyek távolíthatják el.

VIGYÁZAT!

A szállító minden garanciális kötelezettsége megszűnik, ha a vevő kísérletet tesz arra, hogy bármilyen hibát saját maga javítson ki a garanciális időszak alatt.

7 PÓTALKATRÉSZEK RENDELÉSE

A FAB kialakítása és tesztelése az 60974-1 és az 60974-10 nemzetközi és európai szabványok szerinti. A szervizelést vagy javítást végző szerviz feladata annak ellenőrzése, hogy a termék még megfelel-e a felsorolt szabványoknak.

Pótalkatrészek rendelhetők a legközelebbi ESAB forgalmazótól. Lásd e kiadvány legutolsó oldalát.

Javítást és elektromos munkákat csak engedéllyel rendelkező ESAB szerelő végezhet. Csak eredeti ESAB pótalkatrészeket és kopó alkatrészeket használjon.

be02u

- 11 -

Kapcsolási rajz

be02e

- 12 -

FAB

Rendelési szám

Ordering no. Denomination Type Notes

0449 535 880 FAB Interface

be02o

- 13 -

FAB

Tartozékok

USB Memory 2 Gb . 0462 062 001

be02va

- 14 -
