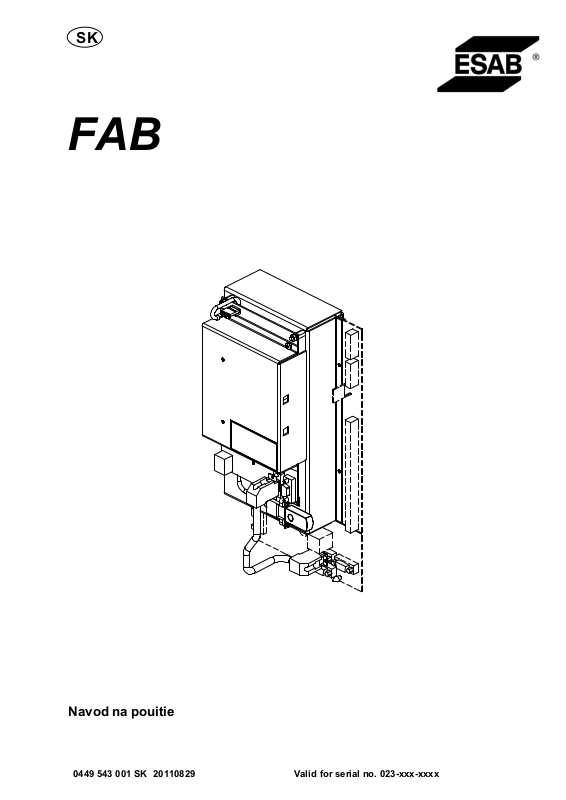

ESAB FAB Instruction manual

SK

FAB

Navod na pouitie

Valid for serial no. 023-xxx-xxxx0449 543 001 SK 20110829

- 2 -

1 BEZPEČNOSŤ 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 ÚVOD 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2.1 Zariadenie 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 TECHNICKÉ ÚDAJE 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 INŠTALÁCIA 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.1 Inštalácia 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.2 Úprava PEK na používanie s FAB 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.2.1 Prestavenie samostatného PEK na zobrazovaciu jednotku 8. . . . . . . . . . . . . . . . .

4.2.2 Uloženie údajov z riadiacej jednotky na pamäťový kľúč 8. . . . . . . . . . . . . . . . . . . . .

4.3 Schéma systému 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 PREVÁDZKA 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5.1 Pripojenie a ovládacie zariadenia 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 ÚDRŽBA 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 OBJEDNÁVANIE NÁHRADNÝCH DIELOV 11. . . . . . . . . . . . . . . . . . . . . . . . . . . .

DIAGRAM 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

OBJEDNÁVACIE ČÍSLO 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PRÍSLUŠENSTVO 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Výrobca si vyhradzuje právo na uskutočnenie zmien bez upovedomenia.

TOCk

- 3 -

SK

1 BEZPEČNOSŤ

POZNÁMKA! Táto jednotka bola otestovaná spoločnosťou ESAB v základnej

konfigurácii. Za bezpečnosť a funkčnosť v určitej konkrétnej konfigurácii zodpovedá integrátor.

Používatelia zariadení ESAB majú konečnú zodpovednosť za dodržiavanie platných bezpečnostných opatrení zo strany všetkých osôb, ktoré so zariadením pracujú alebo sa nachádzajú v jeho blízkosti. Bezpečnostné opatrenia musia spĺňať požiadavky zodpovedajúce tomuto typu zariadenia. Odporúčame dodržiavať okrem predpisov a noriem platných pre dané pracovisko aj ďalej uvedené odporúčania.

Všetky práce môžu vykonávať iba zaškolení pracovníci, dôkladne oboznámení s prevádzkou zváracieho zariadenia. Nesprávna obsluha zariadenia môže viesť ku vzniku nebezpečných situácií, následkom ktorých môže dôjsť k úrazu obsluhy alebo k poškodeniu zariadenia.

1. Každý, kto používa zváracie zariadenie, musí byť oboznámený:

S s jeho prevádzkou S umiestnením núdzových vypínačov S princípom jeho činnosti S platnými bezpečnostnými opatreniami S zváraním a rezaním

2. Obsluha musí zabezpečiť:

S aby sa pri uvádzaní do činnosti v pracovnej zóne zariadenia nenachádzala žiadna

nepovolaná osoba.

S aby sa pri zapálení oblúka každý chránil

3. Pracovisko musí byť:

S vhodné na daný účel S bez prievanov

4. Osobné bezpečnostné pomôcky

S Vždy používajte odporúčané osobné bezpečnostné pomôcky, ako sú ochranné okuliare,

nehorľavý odev, ochranné rukavice.

S Nenoste voľné doplnky odevu, ako sú šály, náramky, prstene, atď., ktoré sa môžu zachytiť

alebo spôsobiť popáleniny.

5. Základné bezpečnostné opatrenia

S Dbajte na bezpečné pripojenie spätného kábla. S Práce na vysokonapäťových zariadeniach môže vykonávať iba kvalifikovaný elektrikár. S Vhodný hasiaci prístroj musí byť jasne označený a musí byť poruke. S Počas prevádzky sa zariadenie nesmie premazávať a počas prevádzky je zakázané

uskutočňovať údržbu.

UPOZORNENIE!

Tento výrobok je určený výhradne na oblúkové zváranie.

be02k

- 4 -

SK

VAROVANIE!

Oblúkové zváranie a rezanie môže spôsobiť úraz vám i iným osobám. Pri zváraní a rezaní dodržiavajte bezpečnostné opatrenia. Vyžiadajte si od svojho zamestnávateľa pravidlá bezpečnosti pri práci založené na údajoch výrobcu o konkrétnych rizikách.

ÚDER ELEKTRICKÉHO PRÚDU - Dokáže zabíjať

S Nainštalujte a uzemnite jednotku v súlade s platnými normami. S Nedotýkajte sa vodivých elektrických častí ani elektród nechránenou kožou, vlhkými rukavicami ani

vlhkým odevom.

S Dbajte, aby ste boli izolovaný od uzemnenia aj od zváraného obrobku. S Dbajte na zaujatie bezpečnej pracovnej polohy.

DYM A PLYNY - Môžu byť zdraviu nebezpečné

S Nevystavujte tvár i hlavu pôsobeniu dymu. S Dym a plyny odvádzajte z dýchacieho pásma a z pracovného priestoru vetraním, odsávaním od

oblúka alebo použitím oboch týchto možností.

ŽIARENIE OBLÚKA - Môže spôsobiť poškodenie zraku a popáleniny.

S Chráňte si oči i telo. Používajte správny zvárací štít a filtračné sklo a noste ochranné odevy. S Okoloidúcich chráňte vhodnými štítmi alebo závesmi.

NEBEZPEČENSTVO POŽIARU

S Iskry (odstrekujúci kov) môžu spôsobiť požiar. Preto vždy dbajte, aby sa v blízkosti nenachádzali

žiadne horťavé materiály.

HLUK - Nadmerný hluk môže poškodiť sluch

S Chráňte si uši. Noste chrániče uší alebo iné prostriedky na ochranu sluchu. S Okoloidúcich upozornite na hroziace riziko.

CHYBNÁ FUNKCIA - V prípade chybnej funkcie sa obráťte o pomoc na odborníka.

Pred inštalovaním alebo uvádzaním do činnosti si prečítajte návod na obsluhu a presvedčite sa,

že ste mu porozumeli.

CHRÁŇTE SEBA A INÝCH!

UPOZORNENIE!

Zariadenie Class A nie je určené na použitie na obytných územiach, kde sa elektrická energia dodáva verejnou nízkonapäťovou rozvodnou sieťou. V týchto miestach sú možné potenciálne problémy so zabezpečením elektromagnetickej kompatibility zariadení Class A, s ohľadom na rušenie šírené po vodičoch i vyžarované rušenie.

UPOZORNENIE!

Pred inštalovaním alebo uvádzaním do činnosti si prečítajte návod na obsluhu a presvedčite sa, že ste mu porozumeli.

Elektronické zariadenia likvidujte prostredníctvom recyklačných stredísk!

V súlade s európskou smernicou 2002/96/ES o odpade z elektrických a elektronických zariadení a v súlade s jej vykonávacími predpismi podľa vnútroštátneho zákonodarstva musí byť elektrické alebo elektronické zariadenie po skončení životnosti zlikvidované prostredníctvom recyklačných stredísk.

Ako osoba zodpovedná za zariadenie ste zodpovedný za získanie informácií o schválených zberniach tohto odpadu.

Bližšie informácie vám na požiadanie poskytne najbližší predajca ESAB.

be02k

- 5 -

SK

Spoločnosť ESAB je schopná dodať všetky potrebné zváracie ochranné prostriedky a príslušenstvo.

2 ÚVOD

FAB je rozhranie pre PC. Weldpoint je program zabezpečujúci správu množstva rôznych úloh v zváracích systémoch pomocou PC, pripojeného do miestnej siete.

FAB sa používa spolu so zváracími zdrojmi ESAB, vybavenými zbernicou CAN na automatizáciu zvárania, a riadiacou jednotkou PEK. Informácie o zaobchádzaní s napájacím zdrojom a jednotkou posuvu drôtu sa uvádzajú v príslušnom návode obsluhu.

2.1 Zariadenie

Súčasť dodávky FAB:

S Pamäť USB S softvér WeldPoint S návod na obsluhu

Príslušenstvo výrobku značky ESAB nájdete na strane 14.

3 TECHNICKÉ ÚDAJE

FAB

Napájacie napätie (zo zváracieho zdroja) 12 V js Hmotnosť 0,6 kg Rozmery (d x š x v) 366 x 101 x 159 mm

be02k

- 6 -

SK

4 INŠTALÁCIA

Inštaláciu musí vykonať odborník.

4.1 Inštalácia

Inštalácia a pripojenie k zváracím zdrojom LAF/TAF

S Presvedčite sa, že zvárací zdroj je bez napätia. S Demontujte čelný panel zo zváracieho zdroja (1). S Vyberte kryt z tieniacej skrinky pre riadiacu dosku zváracieho zdroja (2). S Namontujte FAB na riadiacu disku zváracieho zdroja ako je znázornené na

schéme.

S Pevne priskrutkujte FAB do tých istých otvorov pre skrutky. S K CN5 na riadiacej doske zváracieho zdroja pripojte kábel CAN (3). S Vyberte mostík pre ukončovací odpor na riadiacej doske zváracieho zdroja, AP1.

be02k

- 7 -

SK

4.2 Úprava PEK na používanie s FAB

Riadiaci panel PEK sa musí nakonfigurovať ako zobrazovacia jednotka.

Už pri štarte bude vidno, či je použitá jednotka zobrazovacia jednotka alebo nie.

4.2.1 Prestavenie samostatného PEK na zobrazovaciu jednotku

1. Dodávaný pamäťový kľúč USB pripojte k počítaču. Presvedčite sa, či je počítač nastavený tak, aby zobrazoval prípony súborov.

2. Premenujte nasledujúce súbory (ktoré nájdete na pamäťovom kľúči USB).

Z Na

update.txt_ update.txt reset.txt_ reset.txt

3. Dodávaný pamäťový kľúč USB pripojte k portu USB.

4. Zapnite hlavný vypínač zváracieho zdroja. Zvukový signál signalizuje, že postup sa spustil. Keď

budete počuť dva zvukové signály, proces je skončený.

5. Vypnite hlavný vypínač zváracieho zdroja.

6. Odpojte pripojený pamäťový kľúč USB.

4.2.2 Uloženie údajov z riadiacej jednotky na pamäťový kľúč

1. Pripojte riadiacu jednotku PEK k zváraciemu zdroju.

2. Zapnite hlavný vypínač zváracieho zdroja.

3. Vyexportujte súbory zváracích údajov z vnútornej pamäte PEK na pamäťový kľúč USB (pozri Export/Import v návode na obsluhu pre PEK.)

4. Vypnite hlavný vypínač zváracieho zdroja.

5. Odpojte pamäťový kľúč USB.

be02k

- 8 -

SK

4.3 Schéma systému

Dolu uvádzame schému prepojení medzi jednotkami.

be02k

- 9 -

SK

5 PREVÁDZKA

Základné bezpečnostné predpisy týkajúce sa zaobchádzania so zariadením nájdete na strane 4. Pred používaním zariadenia si ich dôkladne prečítajte!

5.1 Pripojenie a ovládacie zariadenia

Interná zbernica CAN

Prepojenia na komunikáciu so zváracím zdrojom

LAN

Pripojenie k sieti, Ethernet

USB

Pripojenie pre pamäťový kľúč USB (príslušenstvo na uloženie, pozri na

strane 14)

Po preprave skontrolujte, či je pamäť USB pevne na svojom mieste.

be02k

- 10 -

SK

6 ÚDRŽBA

Pozri návody na používanie zváracieho zdroja a riadiacej jednotky.

Pravidelná údržba je dôležitá pre bezpečnú a spoľahlivú prevádzku.

Bezpečnostné panely môžu demontovať iba osoby s primeranou elektrotechnickou kvalifikáciou (autorizovaní pracovníci).

UPOZORNENIE!

Všetky záručné záväzky dodávateľa strácajú platnosť, ak sa zákazník pokúsi svojpomocne uskutočniť akékoľvek práce na zariadení počas záručnej doby v snahe odstrániť akékoľvek prípadné poruchy.

7 OBJEDNÁVANIE NÁHRADNÝCH DIELOV

FAB bol navrhnutý a odskúšaný podľa medzinárodných a európskych noriem 60974-1 a normy 60974-10 . Povinnosťou servisnej jednotky, ktorá vykonala servis né práce alebo opravy, je presvedčiť sa, že výrobok aj naďalej zodpovedá vyššie uve denej norme.

Náhradné diely možno objednať prostredníctvom najbližšieho zástupcu spoločnosti ESAB, pozri poslednú stranu tejto publikácie.

Opravy a práce na elektrickom zariadení musí vykonávať autorizovaný pracovník servisu ESAB. Používajte iba originálne náhradné diely a diely podliehajúce rýchlemu opotrebeniu značky ESAB.

be02k

- 11 -

Diagram

be02e

- 12 -

FAB

Objednávacie číslo

Ordering no. Denomination Type Notes

0449 535 880 FAB Interface

be02o

- 13 -

FAB

Príslušenstvo

USB Memory 2 Gb . 0462 062 001

be02va

- 14 -
