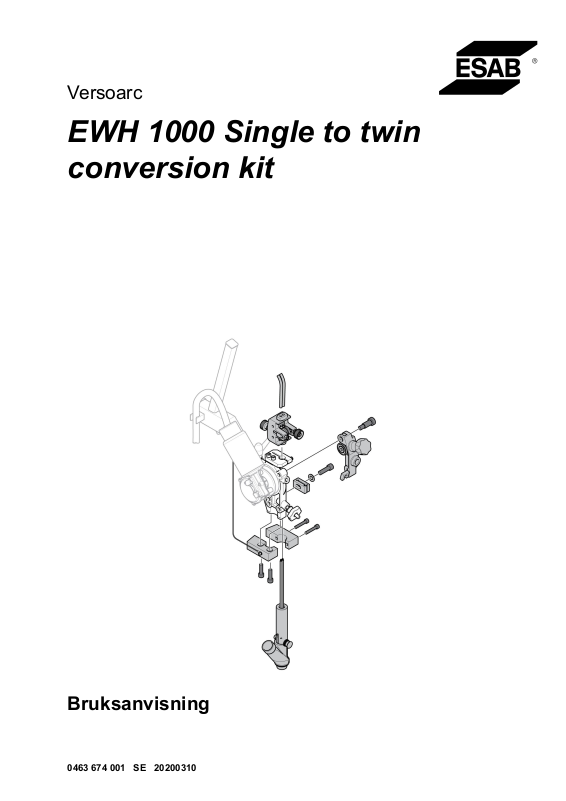

Page 1
Versoarc
EWH 1000 Single to twin
conversion kit
Bruksanvisning
0463 674 001 SE 20200310
Page 2
INNEHÅLLSFÖRTECKNING
1
SÄKERHET
1.1 Användning av symboler
1.2 Säkerhetsåtgärder
2
INLEDNING
2.1 Allmänt
3
TEKNISKA DATA
4
INSTALLATION
5
RESERVDELSBESTÄLLNING
6
BESTÄLLNINGSNUMMER
..................................................................................................
..................................................................................................
....................................................................................................
.........................................................................................
............................................................................................
.......................................................................
..................................................................................
....................................................................
.........................................................................
3
3
3
6
6
7
8
10
11
Vi förbehåller oss rätten till ändringar utan föregående meddelande.
0463 674 001 © ESAB AB 2020
Page 3
1 SÄKERHET
1 SÄKERHET
1.1 Användning av symboler
Genomgående i handboken: Betyder Obs! Var uppmärksam!
VARNING!
Innebär fara som, om den inte undviks, omedelbart leder till allvarliga
personskador eller dödsfall.
VARNING!
Innebär potentiell fara som kan resultera i personskada eller dödsfall.
OBSERVERA!
Innebär fara som kan leda till mindre allvarlig personskada.
VARNING!
Innan användning, läs och förstå denna bruksanvisning
och följ alla etiketter, arbetsgivarens säkerhetsrutiner
och säkerhetsdatablad (SDS).
1.2 Säkerhetsåtgärder
Det är användaren av ESAB-utrustning som bär yttersta ansvaret för att alla som arbetar
med eller intill utrustningen vidtar alla tillämpliga säkerhetsåtgärder. Säkerhetsåtgärderna
måste uppfylla de krav som gäller för denna typ av utrustning. Utöver
standardbestämmelserna för en svetsplats ska rekommendationerna nedan följas.
Allt arbete ska utföras av utbildad personal som är väl insatt i utrustningens handhavande.
Felaktig användning av utrustningen kan leda till risksituationer som kan resultera i
personskada eller skador på utrustningen.
1. Var och en som använder utrustningen måste känna till:
○ dess handhavande
○ nödstoppens placering
○ dess funktion
○ tillämpliga säkerhetsåtgärder
○ korrekt förfarande vid svetsning och skärning samt vid användning av eventuella
andra funktioner hos utrustningen.
2. Operatören ska se till att:
○ inga obehöriga personer befinner sig inom utrustningens arbetsområde då den
startas
○ ingen är oskyddad när bågen tänds eller arbete startas med utrustningen
3. Arbetsplatsen ska:
○ vara lämplig för ändamålet
○ vara fri från drag.
0463 674 001
- 3 -
© ESAB AB 2020
Page 4
1 SÄKERHET
4. Personlig skyddsutrustning
○ Använd alltid rekommenderad personlig skyddsutrustning, så som
skyddsglasögon, flamsäkra kläder och skyddshandskar.
○ Bär inte löst sittande persedlar, så som halsdukar, skärp och ringar, eftersom
sådana kan fastna och orsaka brännskador.
5. Allmänna försiktighetsåtgärder
○ Se till att återledarkabeln är ordentligt ansluten.
○ Arbete på högspänningsutrustning får endast utföras av behörig elektriker.
○ Nödvändig eldsläckningsutrustning skall finnas lätt tillgänglig på väl anvisad
plats
○ Smörjning och underhåll av svetsutrustningen får inte utföras under drift.
VARNING!
Bågsvetsning och bågskärning kan orsaka personskada. Vidta alltid
säkerhetsåtgärder vid svetsning och skärning.
ELEKTRISK STÖT – Kan döda
• Installera och jorda utrustningen enligt handboken.
• Rör ej strömförande delar eller elektroder med bara händer eller med våt
skyddsutrustning.
• Isolera dig från arbetet och marken.
• Se till att din arbetsställning är säker
ELEKTRISKA OCH MAGNETISKA FÄLT – Kan vara hälsoskadliga
• Svetsare med pacemaker bör rådfråga sin läkare innan svetsning
genomförs. EMF kan störa vissa pacemakers.
• Exponering för EMF kan ha andra effekter på hälsan som ännu är okända.
• Svetsare bör använda följande metoder för att minimera exponering för
EMF:
○ Dra elektrod- och arbetskabeln på samma sida av kroppen. Fixera
dem med tejp om möjligt. Placera inte din kropp mellan svetspistolen
och kablar. Snurra aldrig svetspistolen eller kablar runt din kropp. Håll
svetsströmkälla och kablar så långt bort från kroppen som möjligt.
○ Anslut arbetskabeln till arbetsstycket så nära det område som skall
svetsas som möjligt.
RÖK OCH GASER – Kan vara hälsoskadliga
• Undvik att ha huvudet i svetsröken.
• Använd ventilation, utsug vid bågen eller båda delarna för att föra bort
ångor och gaser från din andningszon och det allmänna området.
LJUSBÅGAR – Kan skada ögonen och ge brännskador på huden
• Skydda ögonen och kroppen. Använd alltid korrekt svetsskärm med
skyddsglas av rätt filtreringsgrad och bär alltid skyddskläder.
• Skydda omkringstående personer med hjälp av lämpliga skärmar eller
draperier.
0463 674 001
BULLER – Kan ge hörselskador
Skydda öronen. Använd hörselkåpor eller annat lämpligt hörselskydd.
- 4 -
© ESAB AB 2020
Page 5
1 SÄKERHET
RÖRLIGA DELAR - Kan orsaka skador
• Håll alla dörrar, paneler och luckor stängda och se till att de sitter på plats
ordentligt. Endast kvalificerade personer bör vid behov ta bort kåpor för
underhåll och felsökning. Sätt tillbaka paneler eller luckor och stänga
dörrar när servicen är klar och innan motorn startas.
• Stäng av motorn innan du installerar eller ansluter enheten.
• Håll händer, hår, lössittande kläder och verktyg borta från rörliga delar.
BRANDFARA
• Gnistor (”svetsloppor”) kan orsaka brand. Verifiera att det inte finns några
brännbara material i närheten.
• Använd inte på slutna behållare.
DRIFTSTÖRNING – Tillkalla experthjälp i händelse av driftstörning.
SKYDDA DIG SJÄLV OCH ANDRA!
OBSERVERA!
Denna produkt är avsedd endast för bågsvetsning.
VARNING!
Använd inte strömkällan för att tina frusna rör.
OBSERVERA!
Utrustning klass A är inte avsedd för användning i
bostadsområden där elförsörjningen sker via det publika
lågspänningsdistributionsnätet. På grund av såväl
ledningsburna som utstrålade störningar kan det i
sådana områden vara problematiskt att uppnå
elektromagnetisk kompatibilitet för utrustning klass A.
OBSERVERA!
Kasserad elektronisk utrustning ska lämnas till
återvinning.
Enligt direktiv 2012/19/EG om avfallshantering av
elektrisk och elektronisk utrustning och dess
genomförande i enlighet med nationell lag, ska elektrisk
och elektronisk utrustning som nått slutet av sin
livslängd samlas in separat och lämnas till
återvinningsanläggning.
Det åvilar den som äger och/eller ansvarar för
utrustningen att hålla sig informerad om vilka
återvinningsanläggningar som är godkända.
För mer information, kontakta närmaste
ESAB-återförsäljare.
ESAB har ett sortiment av tillbehör för svetsning och personlig skyddsutrustning till
salu. Kontakta din ESAB-återförsäljare eller besök vår webbplats för
beställningsinformation.
0463 674 001
- 5 -
© ESAB AB 2020
Page 6
2 INLEDNING
2 INLEDNING
2.1 Allmänt
OBSERVERA!
Den här omvandlingssatsen är avsedd för att byta delar i befintliga svetshuvuden av
typen EWH1000.
Svetshuvudet EWH 1000 kan göras om från enkeltråd till dubbeltråd med den här
omvandlingssatsen.
Omvandlingssatsen innehåller endast alla delar som behövs för omvandling av
svetshuvudet.
För att använda svetshuvudet med dubbel tråd behövs en andra bobinmodul.
OBSERVERA!
Den andra bobinmodulen ingår inte i omvandlingssatsen utan kan köpas separat.
0463 674 001
- 6 -
© ESAB AB 2020
Page 7
3 TEKNISKA DATA
3 TEKNISKA DATA
EWH1000enkel EWH 1000sats för
dubbel tråd
Matningsspänning 42 V AC
Tillåten belastning vid 100% 1000 A
Trådstorlekar
Fe solid, enkel 1,6-5,0 mm (0,06-0,20tum) Ej tillämpligt
Fe solid, dubbel Ej tillämpligt 2×1,2–3,2mm
(2×0,05–0,09tum)
Fe pulverfylld 1,6-5,0 mm (0,06-0,20tum) Ej tillämpligt
Fe pulverfylld, dubbel Ej tillämpligt 2×1,2–3,2mm
(2×0,05–0,09tum)
SS solid 1,6-5,0 mm (0,06-0,20tum) Ej tillämpligt
SS solid, dubbel Ej tillämpligt 2×1,2-2,4 mm
(2×0,05–0,09tum)
SS pulverfylld 1,6-5,0 mm (0,06-0,20tum) Ej tillämpligt
SS pulverfylld, dubbel Ej tillämpligt 2×1,2-2,4 mm
(2×0,05–0,09tum)
Maximal trådmatningshastighet
Maximalt (≤ 4mm tråd) 9,0m/min (29,5fot/min)
Maximalt (5mm tråd) 2,5m/min (8,2fot/min)
Minimum 0,4m/min (1,3fot/min)
Bromsnavets bromsmoment 1,5Nm (13,3in.lb)
Pulvertratt, volym 6 l
Mått l × b × h 620×530×832mm (24.4×20.9×32.8in.)
Vikt svetshuvud, exklusive tråd
17 kg (37,5lb)
och pulver
Inkapslingsklass IPXX
EMC-klass Klass A
0463 674 001
- 7 -
© ESAB AB 2020
Page 8
4 INSTALLATION
4 INSTALLATION
Installationen ska utföras av professionell installatör.
VARNING!
Roterande delar kan orsaka personskada – iaktta
försiktighet.
OBSERVERA!
Du behöver inte ändra befintliga anslutningar mellan svetshuvudet och styrenheten för
att kunna använda svetshuvudet EWH 1000 med omvandlingssatsen för enkel till
dubbel tråd.
1. Lossa skruvarna och ta bort tråden för avkänning av bågspänning och klämmans klaff.
2. Ta bort kontaktröret med styrtappen.
3. Ta bort fästskruven och hela trådspännaren.
Byt ut lagret i trådspännaren genom att följa stegen vid ”Byta ut lagren i
trådspännaren”, sidan9.
4. Ta bort stubbaxeln och tryckrullen med brickan.
5. Ta bort kabelförskruvningen och trådledaren från svetshuvudet.
0463 674 001
- 8 -
© ESAB AB 2020
Page 9
4 INSTALLATION
6. Byt ut den dubbla kontaktenheten från EWH 1000-omvandlingssatsen för enkel till
dubbel tråd och byt ut brickan och stubbaxeln.
7. Ersätt trådspännaren med minnet med fästskruven.
8. Byt klämmans klaff och skruvarna.
9. Fäst kabeln för avkänning av bågspänning.
10. Montera trådspännaren för tunn tråd från EWH 1000-omvandlingssatsen för enkel till
dubbel tråd.
Byta ut lagren i trådspännaren
1. Ta bort stubbaxlarna, brickorna och rullarna från trådspännaren.
2. Byt ut de borttagna delarna mot stubbaxeln och lagret från EWH
1000-omvandlingssatsen för enkel till dubbel tråd.
0463 674 001
- 9 -
© ESAB AB 2020
Page 10
5 RESERVDELSBESTÄLLNING
5 RESERVDELSBESTÄLLNING
OBSERVERA!
Allt reparationsarbete, såväl mekaniskt som elektriskt, ska utföras av auktoriserad
ESAB-servicetekniker. Använd endast ESAB originalreservdelar och -slitdelar.
Reserv- och slitdelar kan beställas från närmaste ESAB-återförsäljare, se esab.com. Vid
beställning, uppge produkttyp, serienummer, beteckning och reservdelens artikelnummer
enligt reservdelslistan. Detta underlättar hanteringen av din beställning och minskar risken
för felleverans.
0463 674 001
- 10 -
© ESAB AB 2020
Page 11
6 BESTÄLLNINGSNUMMER
6 BESTÄLLNINGSNUMMER
Ordering number Denomination Type
0446 110 880 Single to twin conversion kit EWH1000
0463 628 001 Spare parts list EWH1000
0463 674 001
- 11 -
© ESAB AB 2020
Page 12
ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone +46 (0) 31 50 90 00
http://manuals.esab.com
For contact information visit esab.com
