SK
ESP-150
Navod na pouitie
Valid for serial no. 015-xxx-xxxx0558 004 122 SK 20110708
-2-
1 BEZPEČNOSŤ 4.....................................................
2ÚVOD 6.............................................................
2.1 Zariadenie 6................................................................
2.2 Funkcie 6..................................................................
3 TECHNICKÉ ÚDAJE 7................................................
4 INŠTALÁCIA 7.......................................................
4.1 Kontrola dodávky a umiestnenie 8.............................................
4.2 Sieťové napájanie 9.........................................................
4.3 Prípojka horáka 13...........................................................
4.4 Plynová prípojka 15..........................................................
4.5 Prípojka pre spätný kábel 16...................................................
5 PREVÁDZKA 17......................................................
5.1 Ovládací prístroj a indikátory 18................................................
5.2 Nastavenie napájacieho zdroja 20..............................................
5.3 Odporúčaný plyn a prúd 21....................................................
6 ÚDRŽBA 22..........................................................
6.1 Kontrola a čistenie 22.........................................................
6.2 Doplnenie chladiacej kvapaliny 23..............................................
6.3 Regulácia prietoku 23.........................................................
6.4 Nastavenie odstupu elektród 24................................................
7 VYHĽADÁVANIE PRÍČIN PORÚCH 24..................................
8 OBJEDNÁVANIE NÁHRADNÝCH DIELCOV 25...........................
DIAGRAM 27............................................................
OBJEDNÁVACIE ČÍSLO 31...............................................
PRÍSLUŠENSTVO 32.....................................................
Výrobca si vyhradzuje právo na uskutočnenie zmien bez upovedomenia.
TOCk
-3-
SK
1BEZPEČNOSŤ
Používatelia zariadení ESAB majú konečnú zodpovednosť za dodržiavanie platných
bezpečnostných opatrení zo strany všetkých osôb, ktoré so zariadením pracujú alebo sa
nachádzajú v jeho blízkosti. Bezpečnostné opatrenia musia spĺňať požiadavky zodpovedajúce
tomuto typu zariadenia. Odporúčame dodržiavať okrem predpisov a noriem platných pre dané
pracovisko aj ďalej uvedené odporúčania.
Všetky práce môžu vykonávať iba zaškolení pracovníci, dôkladne oboznámení s prevádzkou
zváracieho zariadenia. Nesprávna obsluha zariadenia môže viesť ku vzniku nebezpečných situácií,
následkom ktorých môže dôjsť k úrazu obsluhy alebo k poškodeniu zariadenia.
1. Každý, kto používa zváracie zariadenie, musí byť oboznámený:
S s jeho prevádzkou
S umiestnením núdzových vypínačov
S princípom jeho činnosti
S platnými bezpečnostnými opatreniami
S zváraním a rezaním
2. Obsluha musí zabezpečiť:
S aby sa pri uvádzaní do činnosti v pracovnej zóne zariadenia nenachádzala žiadna
nepovolaná osoba.
S aby sa pri zapálení oblúka každý chránil
3. Pracovisko musí byť:
S vhodné na daný účel
S bez prievanov
4. Osobné bezpečnostné pomôcky
S Vždy používajte odporúčané osobné bezpečnostné pomôcky, ako sú ochranné okuliare,
nehorľavý odev, ochranné rukavice.
S Nenoste voľné doplnky odevu, ako sú šály, náramky, prstene, atď., ktoré sa môžu zachytiť
alebo spôsobiť popáleniny.
5. Základné bezpečnostné opatrenia
S Dbajte na bezpečné pripojenie spätného kábla.
S Práce na vysokonapäťových zariadeniach môže vykonávať iba kvalifikovaný elektrikár.
S Vhodný hasiaci prístroj musí byť jasne označený a musí byť poruke.
S Počas prevádzky sa zariadenie nesmie premazávať apočas prevádzky je zakázané
uskutočňovať údržbu.
bp04dk1
-4-
© ESAB AB 2010
SK
VAROVANIE!
Oblúkové zváranie a rezanie môže spôsobiť úraz vám i iným osobám. Pri zváraní a rezaní
dodržiavajte bezpečnostné opatrenia. Vyžiadajte si od svojho zamestnávateľa pravidlá bezpečnosti
pri práci založené na údajoch výrobcu o konkrétnych rizikách.
ÚDER ELEKTRICKÉHO PRÚDU - Dokáže zabíjať
S Nainštalujte a uzemnite jednotku v súlade s platnými normami.
S Nedotýkajte sa vodivých elektrických častí ani elektród nechránenou kožou, vlhkými rukavicami ani
vlhkým odevom.
S Dbajte, aby ste boli izolovaný od uzemnenia aj od zváraného obrobku.
S Dbajte na zaujatie bezpečnej pracovnej polohy.
DYM A PLYNY - Môžu byť zdraviu nebezpečné
S Nevystavujte tvár i hlavu pôsobeniu dymu.
S Dym a plyny odvádzajte z dýchacieho pásma a z pracovného priestoru vetraním, odsávaním od
oblúka alebo použitím oboch týchto možností.
ŽIARENIE OBLÚKA - Môže s pôsobiť poškodenie zraku a popáleniny.
S Chráňte si oči i telo. Používajte správny zvárací štít a filtračné sklo a noste ochranné odevy.
S Okoloidúcich chráňte vhodnými štítmi alebo závesmi.
NEBEZPEČENSTVO POŽIARU
S Iskry (odstrekujúci kov) môžu spôsobiť požiar. Preto vždy dbajte, aby sa v blízkosti nenachádzali
žiadne horťavé materiály.
HLUK - Nadmerný hluk môže poškodiť sluch
S Chráňte si uši. Noste chrániče uší alebo iné prostriedky na ochranu sluchu.
S Okoloidúcich upozornite na hroziace riziko.
CHYBNÁ FUNKCIA - V prípade chybnej funkcie sa obráťte o pomoc na odborníka.
Pred inštalovaním alebo uvádzaním do činnosti si prečítajte návod na obsluhu a presvedčite sa,
že ste mu porozumeli.
CHRÁŇTE SEBA A INÝCH!
VAROVANIE!
Nepoužívajte napájací zdroj na rozmrazovanie zamrznutých potrubí.
UPOZORNENIE!
Zariadenie Class A nie je určené na použitie na obytných územiach, kde
sa elektrická energia dodáva verejnou nízkonapäťovou rozvodnou
sieťou. V týchto miestach sú možné potenciálne problémy so
zabezpečením elektromagnetickej kompatibility zariadení Class A, s
ohľadom na rušenie šírené po vodičoch i vyžarované rušenie.
UPOZORNENIE!
Tento výrobok je určený výhradne na oblúkové zváranie.
UPOZORNENIE!
Pred inštalovaním alebo uvádzaním do činnosti
si prečítajte návod na obsluhu a presvedčite sa,
že ste mu porozumeli.
bp04dk1
-5-
© ESAB AB 2010
SK
Elektronické zariadenia likvidujte prostredníctvom recyklačných stredísk!
V súlade s európskou smernicou 2002/96/ES o odpade z elektrických a
elektronických zariadení a v súlade s jej vykonávacími predpismi podľa
vnútroštátneho zákonodarstva musí byť elektrické alebo elektronické zariadenie po
skončení životnosti zlikvidované prostredníctvom recyklačných stredísk.
Ako osoba zodpovedná za zariadenie ste zodpovedný za získanie informácií o
schválených zberniach tohto odpadu.
Bližšie informácie vám na požiadanie poskytne najbližší predajca ESAB.
Spoločnosť ESAB je schopná dodať všetky potrebné zváracie ochranné
prostriedky a príslušenstvo.
2ÚVOD
Plazmový zvárací zdroj ESP-150 a plazmový rezací horák PT-26 tvoria kompletný a
bezpečný plazmový rezací systém na rezanie a vydlabávanie.
Príslušenstvo výrobku značky ESAB nájdete na strane 32.
2.1 Zariadenie
Napájací zdroj sa dodáva s:
S návodom na obsluhu
2.2 Funkcie
S Vysokorýchlostné rezanie do 50 mm.
S Rezanie vzduchom, dusíkom, zmesou plynov argon/vodík alebo zmesou plynov
dusík/vodík.
S Ochrana proti prehrievaniu.
S Kompenzácia napätia siete.
S Táto doplnková funkcia, automaticky prerušovaný rez, umožňuje plynulú
prevádzku pri rezané okovín, expandovaného kovu, odolné sieťové okoviny atď.
S Vďaka kolesám a roštu na plynové fľaše je toto zariadenie premiestniteľné.
bp04dk1
-6-
© ESAB AB 2010
SK
3 TECHNICKÉ ÚDAJE
ESP 150
Sieťové napätie
Primárny prúd I
Príkon naprázdno 600 W
Rozsah nastavenia
Dovolené zaťaženie
40 % zaťažovací cyklus
60 % zaťažovací cyklus
100 % zaťažovací cyklus
Účinnosť pri maximálnom prúde 54 %
Napätie na svorkách U
Prevádzková teplota
Prepravná teplota
Rozmery,dxšxv 1016 x 552 x 800 mm
Hmotnosť 360 kg
Trieda izolácie transformátora H
Stupeň krytia IP 21
max.
0
3μ 380–400/415 V ±10 % 50 Hz
78 A pri 380–400 V, 71 A pri 415 V
25 A/90 V–150 A/140 V
150 A / 140 V
120 A / 128 V
110 A / 124 V
370 V
–10 až 40 °C
–20 až 55 °C
Prevádzkové zaťaženie
Pod prevádzkovým zaťažením sa rozumie percentuálny podiel času z desaťminútového intervalu,
počas ktorého možno zvárať alebo rezať surčitým zaťažením bez preťaženia zariadenia.
Zaťažovací cyklus platí pre dobu 40° C.
Krytie
Kód IP indikuje krytie, tzn. stupeň ochrany proti preniknutiu pevných predmetov alebo vody.
Zariadenie s označením IP21 je určené na použitie vo vnútornom pracovnom prostredí.
4 INŠTALÁCIA
Inštaláciu musí vykonať odborník.
Správnainštaláciajeveľmi dôležitá pre bezproblémovú prevádzku a dobré rezacie
výsledky. Starostlivo si prečítajte a dodržiavajte každý krok v tejto kapitole.
VAROVANIE!
ÚDERY ELEKTRICKÉHO PRÚDU DOKÁŽU ZABÍJAŤ. Rešpektujte bezpečnostné
opatrenia proti úderom elektrického prúdu. Uistite sa, že všetky napájacie napätia
sú odpojené
zásuvky pred uskutočňovaním akýchkoľvek elektrických pripojení v zváracom
zdroji.
– vypnite spínač na sieťovej zásuvke a vytiahnite napájací kábel zo
bp04dk1
-7-
© ESAB AB 2010
SK
VAROVANIE!
Je veľmi dôležité, aby bolo šasi pripojené na schválené elektrické ochranné
uzemnenie, aby sa tak predišlo úderom elektrického prúdu a úrazom spôsobeným
elektrickým prúdom. Dbajte, aby ochranné uzemnenie nebolo omylom pripojené k
fázovým vodičom.
VAROVANIE!
Nevyhovujúce pripojenie alebo nepripojenie spätného kábla k zvarencu môžu
spôsobiť smrteľný úder elektrickým prúdom.
Na prípad, ak by zvarenec nebol uzemnený, je zapojená poistka F3 a prepínač CB1,
ktoré vyradia z činnosti zvárací zdroj.
VAROVANIE!
Zvárací zdroj NESPÚŠŤAJTE s demontovaným krytom.
NEPRIPÁJAJTE zariadenie pod napätím alebo ak ho držíte alebo prenášate.
NEDOTÝKAJTE sa žiadnych dielov horáka, keď je napájacie napätie zapnuté.
UPOZORNENIE!
Tento výrobok je určený na priemyselné použitie. V domácnosti môže tento výrobok
spôsobiť rušenie rádiového príjmu. Za primerané bezpečnostné opatrenia zodpovedá
používateľ.
POZOR!
Zvárací zdroj umiestňujte najmenej 3 metre od miesta rezania, pretože iskry a odstreky
trosky môžu poškodiť zvárací zdroj
4.1 Kontrola dodávky a umiestnenie
1. Odstráňte obal, prepravné skrutky však nechajte na mieste. Skontrolujte, či
zariadenie nie je poškodené, čo nemuselo byť viditeľné hneď pri prevzatí
dodávky. Akékoľvek poškodenia nahláste okamžite prepravnej spoločnosti.
2. Skontrolujte, či v balení nie sú voľne uložené diely. Skontrolujte, či vzduchové
kanáliky na zadnom paneli krytu nie sú upchané obalovým materiálom, ktorý by
mohol zabrániť prúdeniu vzduchu cez zvárací zdroj.
Napájací zdroj má zdvíhacie oko a dá sa jednoducho zdvihnúť. Skontrolujte, či
použité zdvíhacie zariadenie dokáže uniesť hmotnosť zváracieho zdroja.
Hmotnosť sa uvádza v Technických údajoch.
bp04dk1
-8-
© ESAB AB 2010
SK
UPOZORNENIE!
Výrobok sa musí zdvíhať
vysokozdvižným vozíkom nasledovne:
3. Nainštalujte na zvárací zdroj súpravu kolies, ako sa popisuje v návode
dodávanom so súpravou kolies.
4. Napájací zdroj umiestnite tak, aby vstupné a výstupné otvory na chladiaci
vzduch neboli upchané. Minimálna dovolená vzdialenosť od steny alebo od inej
prekážky je 60 cm.
Zariadenia na filtráciu vzduchu sa nesmú používať – inštalácia alebo montáž
akéhokoľvek druhu zariadení na filtráciu bráni prúdeniu chladného vzduchu a
spôsobuje riziko prehriatia. Používanie zariadení na filtráciu vzduchu, bez
ohľadu na typ, má za následok stratu platnosti záruky.
5. Na rezanie je potrebný zdroj vzduchu produkujúci čistý a suchý vzduch s
prietokom najmenej 7,08 m3/h s tlakom 76 kPa (11 psi). Tlak re zacieho vzduchu
nesmie prekročiť 1000 kPa (150 psi), čo zodpovedá maximálnemu tlaku na
prívode pre filter-regulátor, ktorý je súčasťou dodávky.
4.2 Sieťové napájanie

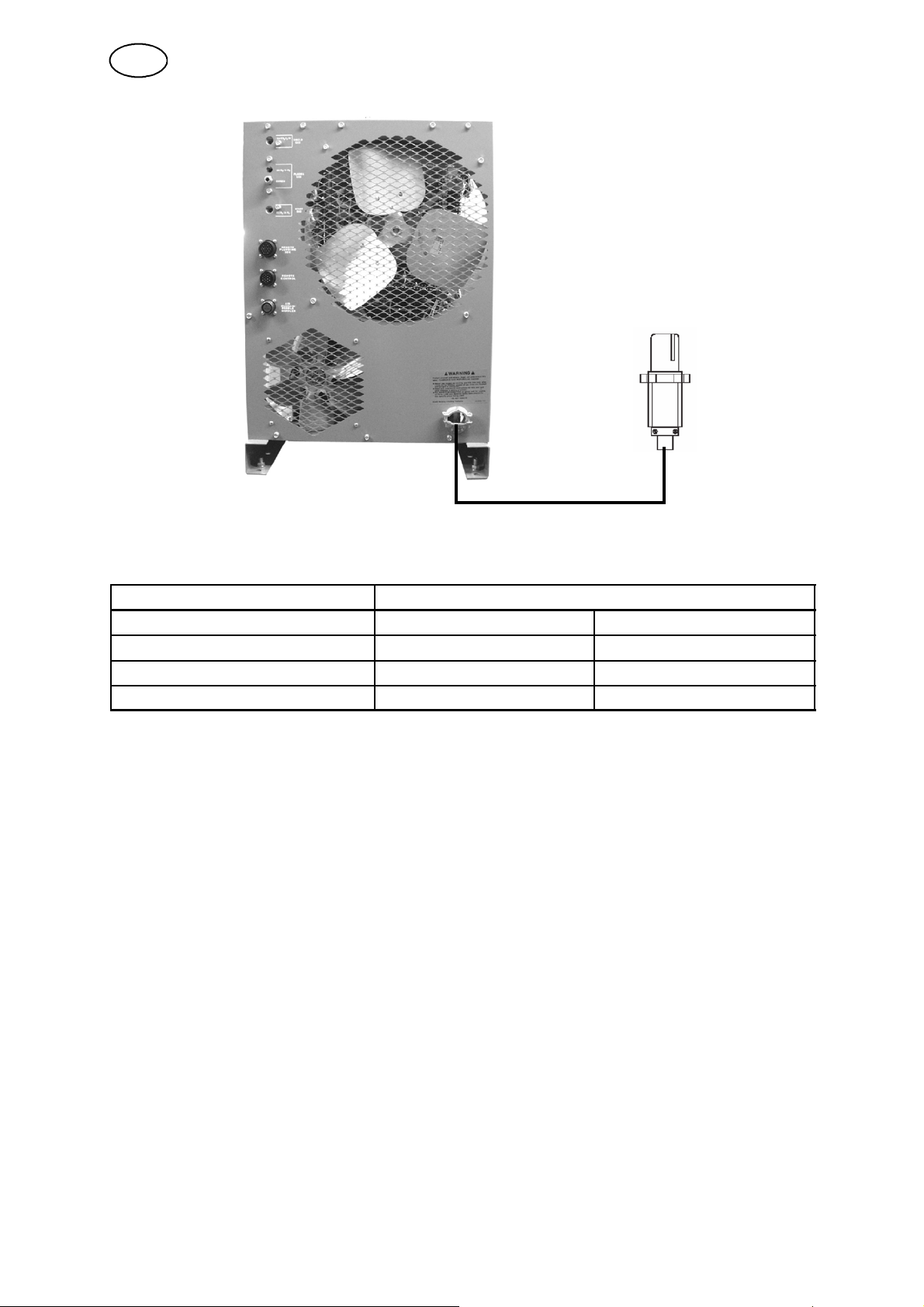

1. Na vypínači (zásuvka na stene a pod.) musí b yť bezpečne namontovaný istič s
poistkami alebo spínačom, pozri obr. 1. Sieťový kábel musí mať izolované
medené vodiče – tri fázové vodiče a ochranné uzemnenie. Môže sa používať
hrubý kábel s gumovou izoláciou. Kábel sa môže ukladať do tuhých káblových
rúrok alebo do pružných káblových chráničiek. Vhodné vodiče a rozmery poistiek
sa uvádzajú v tabuľke 1.
bp04dk1
-9-
© ESAB AB 2010
SK
Obr. 1. Typická inštalácia s trojfázovým ističom, dodávaným používateľom, so zásuvkou a vidlicou.
Odporúčané menovité hodnoty poistky a minimálny prierez kábla
ESP 150 50 Hz
Napätie 380 - 400 V 415 V
Prierez sieťového káblamm
Prúd fázy I
Poistka, proti prúdovým špičkám 100 A 90 A
Tabuľka 1.
1eff
2
4G25 4G16
49 A 44 A
POZNÁMKA! Prierezy sieťového kábla a menovité hodnoty poistky uvedené hore zodpovedajú
švédskym predpisom. Napájací zdroj používajte v súlade s platnými vnútroštátnymi predpismi.
bp04dk1
-10-
© ESAB AB 2010
SK
2. Napájacie napätie je z výroby nakonfigurované na najvyššie pripojiteľné napätie.
Ak sa zariadenie bude prevádzkovať s iným napájacím zdrojom, prepojky na
svorkovnici v napájacom zdroji musia prestaviť do správnej polohy pre príslušné
napätie. Rôzne polohy prepojok sa zobrazujú na obrázku 2a a 2b. Svorkovnica
sa sprístupní po demontáži prístupových dvierok na ľavej strane.

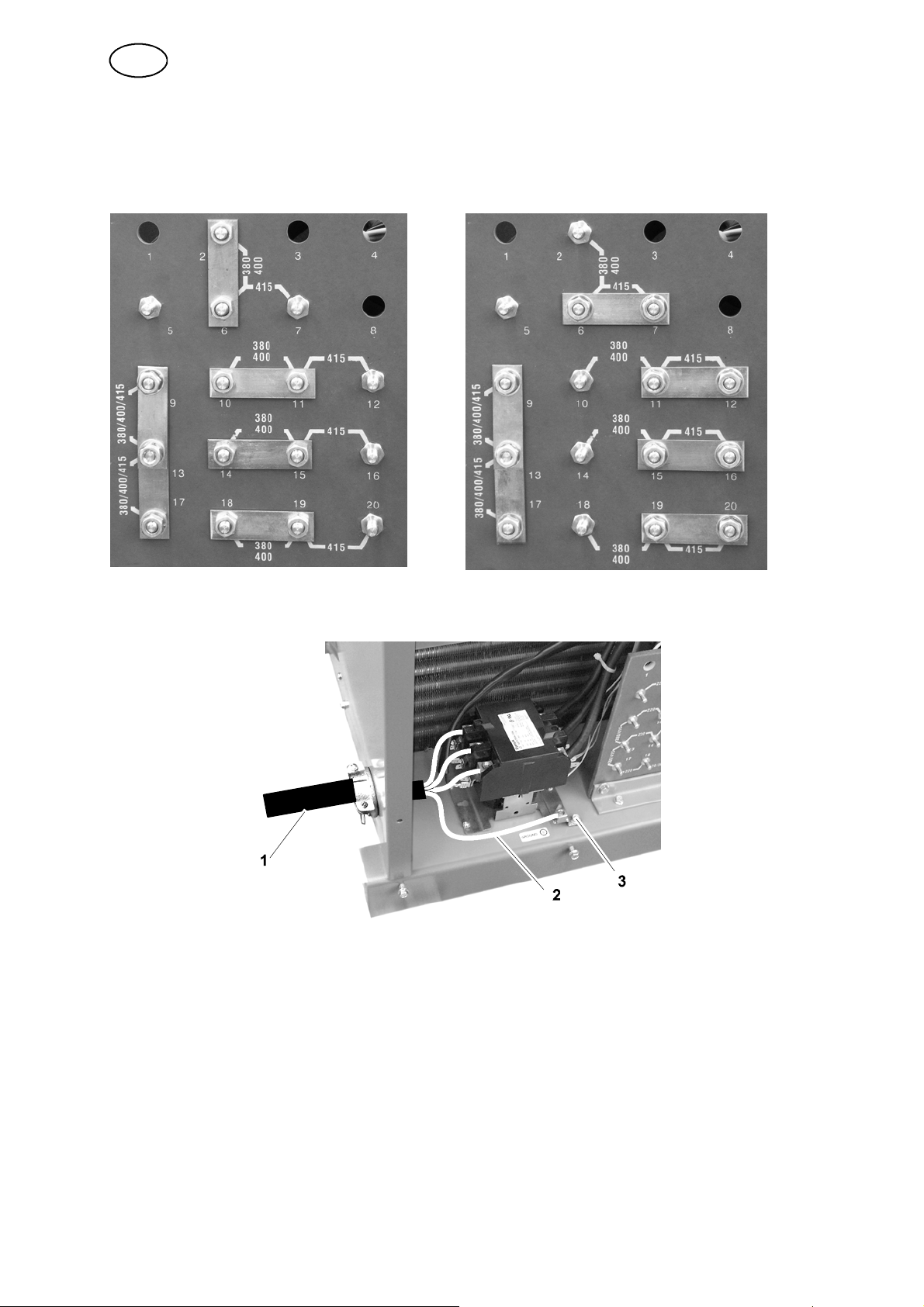

Obr. 2a. Svorkovnica na modeloch pre 380/415
Vstr, nakonfigurovaná na 380
1 4-žilový kábel (dodáva
zákazník)
Obr. 4. Pripojenie sieťového kábla
–400 Vstr.
2 Zelenožltý vodič 3 Hlavná zemniaca svorka
Obr. 2b. Svorkovnica na modeloch pre 380/415
Vstr, nakonfigurovaná na 415 Vstr.
bp04dk1
-11-
© ESAB AB 2010
Loading...
