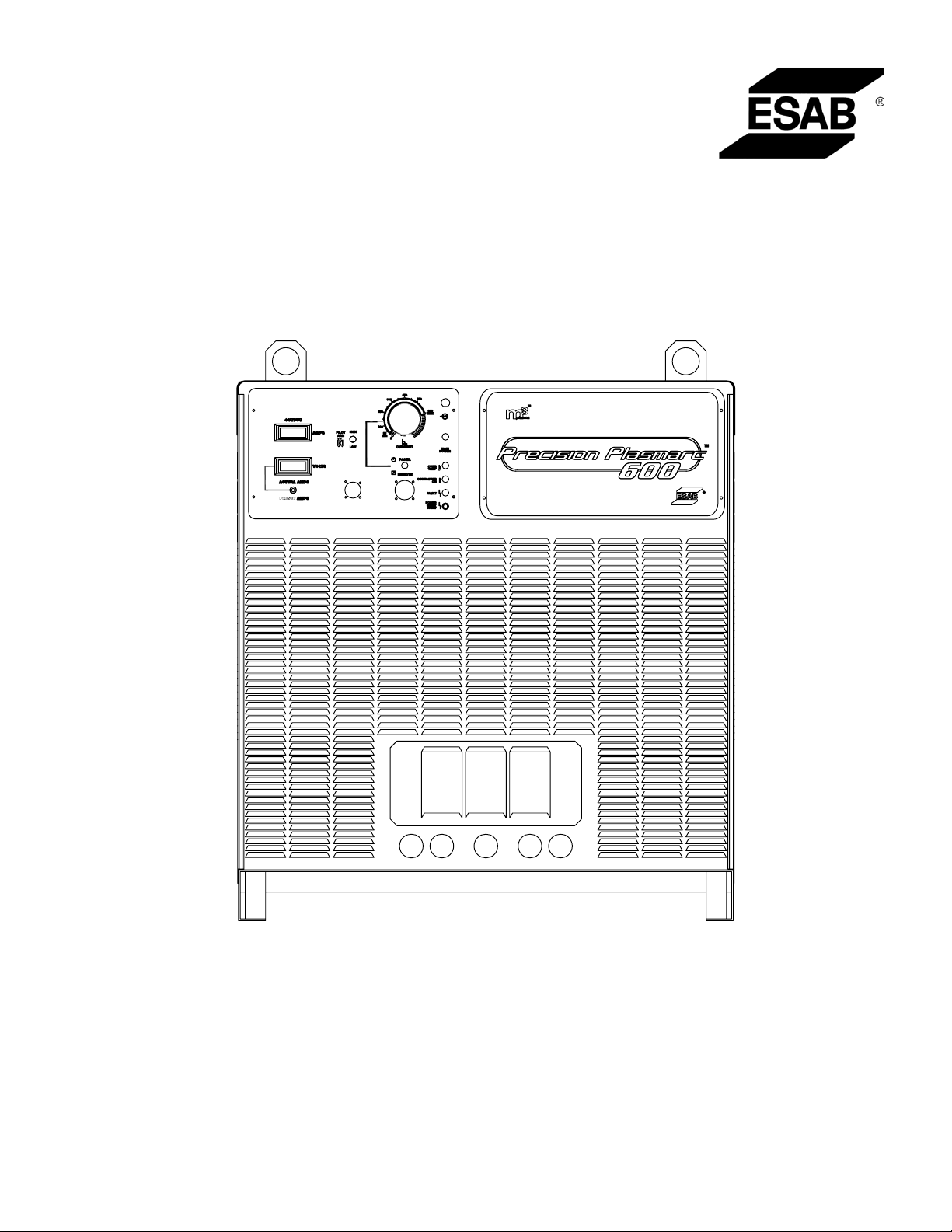

EPP-600
Plasma võimsusallikas
Kasutusjuhend
0558004600
KINDLUSTA, ET SEE INFO JÕUAKS KASUTAJANI.
LISAKOOPIAID ON VÕIMALIK SAADA SEADME HANKIJALT.
TÄHELEPANU
Need JUHISED on mõeldud kogenud kasutajatele. Kui te ei ole tutvunud kaarkeevituse
ja kaarlõikuse seadmete tööpõhimõtedega, me soovitame teile läbi lugeda meie
brošuuri “Ettevaatusabinõud ja ohutud töövõtted kaarkeevitusel, kaarlõikusel ja
kaarpinnalõikamisel”, vorm 52-529. ÄRGE lubage välja õpetamata personaalile paigaldada,
kasutada ja hooldada seadet. ÄRGE proovige paigaldada või kasutada seda seadet ilma
läbi lugemata ja täielikult arusaamata käesolevaid juhiseid. Kui te käesolevastest juhistest
täielkult ei saa aru pöörduge hankijate poole lisainformatsiooni saamiseks. Kindlasti
lugege läbi OHUTUSNÕUETE EELDUSED enne seadme paigaldamist või kasutamist.
KASUTAJA VASTUTUS
See seade töötab kooskõlas kirjeldusega antud käesolevas kasutusjuhendis ja kleebistega lisajuhendites ja/või
tekstilisades juhul kui seade on paigaldatakse, töödatakse, hooldatakse ja parandatakse vastavalt kasutusjuhendi
instruktsioonidele. Seadet on vaja perioodiliselt kontrollida. Rikutu või mitte töökorras seadet ei tohi kasutada.
Rikutuid, puuduvaid, kulunuid, väändunuid ja määrdunuid osi on vaja koheselt vahetada.
Juhul kui selline vahetus või parandus on vajalik, tootja soovitab pöörduda kirjalikult või telefoni teel autoriseeritud
distribjutori poole kellelt seade oli ostetud.
Seadet või tema ükskõik milliseid osi ei tohi muuta ilma eelneva kirjaliku tootja nõusolekuta.
Seadme kasutaja vastutab täielikult ükskõik millise rikke eest, mis tekkis seadme väärkasutusel, vigasel hooldusel,
kahjustusel, väärparandusel või seadme ümbertegemisel ükskõik kellega peale tootja või tootja poolt määratud
teenindusservise.
SISUKORD
Osa / Nimetus Lehekülg
1.0 Ohutustehnika. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .121
2.0 Kirjeldus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
2.1 Sissejuhatus
2.2 Üldised tehnilised andmed
2.3 Mõõdud ja kaal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124
3.0 Paigaldamine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125
3.1 Üldine
3.2 Lahtipakkimine
3.3 Paigutus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125
3.4 Sisendvõimsuse ühendamine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126
3.4.1 Põhivõimsus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126
3.4.2 Sisendjuhtmed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127
3.4.3 Sisendi ühendamise protseduur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127
3.5 Väljundi ühendamine. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
3.5.1 Väljundkaablid (tellija poolt tarnitud). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
3.5.2 Väljundi ühendamise protseduur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129
3.6 Paralleelne paigaldamine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129
3.7 CNC liideskaablid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125
4.0 Talitlus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133
4.1 Vooluahela plokkskeemi kirjeldus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133
4.2 Juhtimispaneel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136
4.2.1 Talitlusrežiimid: lõike- ja markeerimisrežiim. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139
4.3 Talitluse järjestus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140
4.4 Kaarkeevituse käivitamise sätted . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .141
4.4.1 Deblokeerige / Blokeerige kaarkeevituse käivitamise taimer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142
4.4.2 Reguleerige kaarkeevituse käivitamise taimer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142
4.4.3 Kaarkeevituse käivitamise juhtimisseade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
4.4.4 Käivitusvool ja tõusukalde taimer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
4.5 EPP-600 V-I kaared. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144
5.0 Hooldus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 285
5.1 Üldine. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 285
5.2 Puhastamine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 285
5.3 Määrimine. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 286
SISUKORD
Osa / Nimetus Lehekülg
6.0 Veaotsing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 287
6.1 Üldine. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 287
6.2 Rikke indikaatorid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 287
6.3 Rikke isoleerimine
6.3.1 Ventilaatorid ei tööta
6.3.2 Võimsus puudub või pinge madal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 290
6.3.3 Rikketuli süttinud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 291
6.3.4 Põleti ei sütti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 295
6.3.5 Sulavkaitse F1 ja F2 läbi
6.3.6 Vahelduv, katkestatud või osaline talitlus
6.4 Komponentide testimine ja asendamine. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 298
6.4.1 Võimsusalaldid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 299
6.4.2 Tühijooksudiood ja IGBT-de veaotsing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 301
6.4.3 Võimsusšundi paigaldamine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 303
6.4.4 Digitaalarvestite verifitseeritud kalibreerimise protseduur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 304
6.5 Juhtimisahela J1 ja J6 konnektoritega liides. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 305
6.6 Täiendav peakontaktor (K3) ja tahkis-kontaktorahelad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 307
6.7 Peakontaktor (K1A, K1B ja K1C) aktivatsiooniahel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 308
6.8 Kaarkeevituse vooluanduri ahelad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 309
6.9 Voolujuhtimise potentsiomeeter ja kaug- Vref . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 310
6.10 Juhtkaare HI / LO (kõrge/madal) ja lõike- / markeerimisahelad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .311
6.11 Täiendav väljundvoolu jälgimise voolumuundur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .312
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 290
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 290
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 296
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 296
7.0 Asendatavad osad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .313
7.1 Üldine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .313
7.2 Tellimine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .313
120
OSA 1 OHUTUSE ETTEVAATUSABINÕUD
1.0 Ohutuse Ettevaatusabinõud
ESAB keevitus- ja plasmalõikusseadme kasutajad omavad lõplikut vastutust kindlustamaks, et kõik kes
töötavad seadmega ja asuvad seadme kõrval järgivad vastavaid tööohutuse ettevaatusabinõusid. Ohutuse
ettevaatusabinõud peavad vastama nõudeile, mis kehtivad sellist tüüpi keevitus ja plasmalõikuse seadmetele.
Järgnevaid soovitusi on vaja järgida lisaks tavalistele reeglitele, mis rakendatakse töökohas.
Ainult välja õppetatud personaal, kes tunneb töövõtteid keevitus ja plasmalõikuse seadmega, peab teostama
kõiki töid. Seadme väärkasutamine võib tekitada ohtlikke olukordi mille tulemusena võib olla kasutaja vigastus
või seadme rikke.
1. Ükskõik, kes kasutab keevituse ja plasmalõikuse seadet peab tundma:
- tema tööd
- avariilülitide asukohti
- tema töövõimalusi
- vastavaid ohutuse ettevaatusabinõusid
- keevitust ja / või plasmalõikust
2. Kasutaja peab kindlustama:
- et loata ja mittevajalikud isikuid ei paikneks seadme töötsoonis tema käivitamisel.
- et kõik kasutavad kaitsevahendeid kaarleegi süttimisel.
3. Töökoht peab:
- sobima oma eesmärgiks
- olema vaba tuuletõmbest
4. Isiklikud kaitsevahendid:
- Alati peab kandma soovitatavaid isiklikuid kaitsevahendeid, nagu näiteks kaitseprille, tulekindlaid
kaitseriideid ja sobivaid kindaid.
- Ärge kandke liiga vabat riietust ja aksessuarid, nagu näiteks salle, käevõrusid, jne. Nende tööpinkidesse
sattumise tulemuseks on kehavigastus või põletus.
5. Üldised ettevaatusabinõud:
- Peab kindlustama tagasipöörduva kaabli turvalise ühenduse.
- Töid kõrgepingeseadmetega võib teostada ainult kvalifitseeritud elektrik.
- Vastavad tulekustutamisseaded peavad olema silmnähtavalt märgistatud ja paiknema ligidal.
- Seadme määrimist ja hooldust ei tohi teostada seadme kasutamise ajal.
OSA 1 OHUTUSE ETTEVAATUSABINÕUD
KEEVITUS JA PLASMALÕIKUS VÕIVAD TEKITADA KEHAVIGASTUSI TEILE JA
TEISTELE. VÕTKE TARVITUSELE ETTEVAATUSABINÕUSID KEEVITAMISE JA
TÄHELEPANU
Elektrilöök - võib tappa!
- Paigaldage ja maandage keevituse või plasmalõikuse seade vastavalt rakendavatele reeglitele.
- Ärge puudutage voolu all olevaid osi paljaste kätega, niiskete kinnastega või niiskete rõivastega.
- Isoleerige end maast ja tööldetavast detailist.
- Töötamise ajal hoia end ohutus kehaasendis.
SIUTS JA GAASID - On kahjulikud teie tervisele.
- Hoidke pead eemal suitsust.
- Kasutage ventilatsiooni või õhutõmmet, või mõlemaid, suitsu ja gaaside eemaldamiseks töökohast ja
tööruumist.
LÕIKUSE AJAL. KÜSIGE OMA TÖÖANDJALT TÖÖOHUTUSE INSTRUKTAAŽI,
MIS PÕHINEB TOOTJALT SAADUD INFORMATSIOONIL OHTUDEST
SEADMEGA TÖÖTAMISEL.
KAARE KIIRGUS - Võib vigastada silmi ja põletada nahka.
- Kaitske oma silmi ja keha. Kasutage keevituse / plasmalõikuse kaitseekraani ja keevitusmaski ja kandke
kaitseriideid.
- Kaitske kõrvalseisjaid sobivate ekraanidega ja sirmidega.
TULEOHT
- Sädemed võivad tekkitada tulekahju. Veenduge, et lähedal ei ole kergsüttivaid materjale.
MÜRA - Liigne müra võib kahjustada kuulmist.
- Kaitske oma kõrvu. Kasutage kaitsekõrvaklappe või teisi kaitsevahendeid.
- Hoiatage kõrvalolijaid ohust.
RIKE - Juhul kui esineb rike kutsuge asjatundja.
ENNE SEADME PAIGALDAMIST VÕI KASUTAMIST LOE LÄBI JA MÕISTA KASUTUSJUHENDIT.
KAITSKE END JA TEISI!
OSA 2 KIRJELDUS
2.1 Sissejuhatus
Võimsusallikas EPP on projekteeritud kiirplasmaga mehhaniseeritud lõikerakendusteks. Seda võib kasutada
teiste ESAB toodetega, nagu PT-15 ja PT-600 põletid, koos Smart Flow II, arvutiga sisestatava gaasi reguleerimisja lülitussüsteemiga.
50 kuni 600 amprine lõikevoolu vahemik
•
Sundõhkjahutus
•
Tahkis-alalisvoolutoide
•
Sisendpinge kaitse
•
Esipaneeli lokaal- või kaugjuhtimine
•
Peatransformaatori ja võimsuspooljuhi komponentide termolüliti kaitse
•
Transpordiks ülemised tõstekõrvad või tõstuki alumine vahemik
•
Paralleelse sekundaarse võimsusallika võime väljundvoolu vahemikku suurendada.
•
2.2 Üldised spetsifikatsioonid
EPP-600 400 V,
Osa number 0558005701 0558005702 0558005703
Pinge 200 VDC
Vooluvahemik alalisvool
Väljund
(100 % käidutsükkel)
Sisend
* Avatud ahela pinget vähendatakse markeerimisrežiimis kuni 290 V.
(markeerimine)
Vooluvahemik alalisvool
(lõikamine)
Võimsus 120 KW
* Avatud ahela pinge (OCV) 410 VDC 427 VDC 427 VDC
Pinge (3-faasiline) 400 V 460 V 575 V
Vool (3- faasiline) 206 A RMS 179 A RMS 143 A RMS
Sagedus 50/60 HZ 60 Hz 60 Hz
KVA 142,7 KVA 142,6 KVA 142,9 KVA
Võimsus 129,9 KW 129,8 KW 129,6 KW
Võimsusfaktor 91,0 % 91,0% 91,0%
Sisendi sulavkaitse alaldi 250 A 250 A 200 A
50/60 Hz CE
EPP-600 460 V,
60 Hz
12 A kuni 600 A
50 A kuni 600 A
EPP-600 575 V,
60 Hz
123
OSA 2 KIRJELDUS
2.3 Mõõdud ja kaal
114,3 mm
45,00”
94,6 mm
37,25”
102,2 mm
40,25”
Kaal = 925,34 kg. (2040 lbs.)
124
OSA 3 PAIGALDAMINE
3.1 Üldine
INSTRUKTSIOONIDE EIRAMINE VÕIB PÕHJUSTADA SURMA, VIGASTUSI
VÕI KAHJUSTADA OMANDIT. VIGASTUSTE JA OMANDI KAHJUSTAMISE
HOIATUS
3.2 Lahtipakkimine
CAUTION
ETTEVAATUST
VÄLTIMISEKS JÄRGIGE NEID INSTRUKTSIOONE. TEGUTSEMISEL JÄRGI
GE KOHALIKKE JA RIIKLIKKE ELEKTRIALASEID OHUTUSEESKIRJU.
Ühe tõstekõrva kasutamine kahjustab plekki ja raami.
Ülevaltpoolt transportimisel kasutage mõlemat tõstekõrva.
Agregaat kaalub üle 907 kg. (2000 lbs.). Kasutage terveid ja heakskiidetud kinnitusi või kaableid.
Teelolekul tekkinud kahjustusi kontrollige vastuvõtmisel.
•
Eemaldage tarnepakendist kõik komponendid ja kontrollige konteineris olevaid lahtisi detaile.
•
Kontrollige õhuvoolu takistavaid ribakatikuid.
•
3.3 Asetus
Minimaalne vaheruum esimese ja tagumise osa vahel jahutava õhuvoolu jaoks on 0,61 m (2 jalga).
•
Hoolduseks, puhastamiseks ja kontrollimiseks vajalik ülemise ja külgpaneelide eemaldamise plaan.
•
Asetage EPP-600 agregaat korralike kaitsmetega varustatud elektrilisele võimsusallikale suhteliselt
•
lähedale.
Hoidke võimsusallika alune jahutava õhuvoolu liikumiseks vaba.
•
Keskkond peab suhteliselt tolmu-, aurude- ja liigsoojusvaba olema. Need faktorid mõjutavad jahutuse
•
efektiivsust.
ETTEVAATUST
Märkus:
Ülevaltpoolt transportimisel kasutage mõlemat tõstekõrva.
Juhtiv tolm ja mustus võimsusallika sees võivad põhjustada kaarkeevituse ülelöögi.
Esineda võib aparatuuri kahjustamist. Kui võimsusallika sisse koguneb tolm, siis võib elektrilühis tekkida. Vaata hoolduse osa.
125
Loading...
