EPP-600
Plazma áramforrás
Használati útmutató
0558004600
BIZTOSÍTSA, HOGY EZ AZ INFORMÁCIÓ ELJUT A BERENDEZÉS
KEZELŐJÉHEZ.A SZÁLLÍTÓTÓL KÜLÖN PÉLDÁNYOKAT IGÉNYELHET.
FIGYELEM
Ezek az UTASÍTÁSOK gyakorlott személyeknek szólnak. Ha nem teljesen jártas az ívhegesztőés vágó berendezések működtetésében és biztonsági intézkedéseiben, mindenképpen
olvassa el az «az ívhegesztés-, vágás és faragás óvintézkedései és biztonsági előírásai»
című, 52-529. ismertető füzetünket. NE engedje szakképzetlen személyzet számára a
berendezés összeszerelését, működtetését és karbantartását. NE kísérelje meg a berendezés összeszerelését és működtetését azelőtt, hogy elolvasta és teljesen megértette volna
a következőkben leírt utasításokat. Ha nem értené teljesen az utasításokat, kérjük fordul
jon szállítójához további információért. A berendezés összeállításának és működtetésének
megkezdése előtt olvassa el a biztonsági intézkedéseket.
-
FELHASZNÁLÓI FELELŐSSÉG
Ez a berendezés ennek a kézikönyvnek és az azt kísérő felirati tábláknak és/vagy betétanyagoknak megfelelően
fog teljesíteni, amennyiben az utasításoknak megfelelően történik a berendezés összeszerelése, működtetése és
karbantartása. Ezt a berendezést rendszeres ellenőrzésnek kell alávetni. Hibásan működő, vagy elégtelenül karbantartott berendezést nem szabad használni. A törött, hiányzó, elhasznált, eldeformálódott vagy szennyezett
alkatrészeket azonnal ki kell cserélni. Amennyiben ilyen jellegű karbantartási, vagy alkatrészcsere igény merülne
fel, a gyártó azt javasolja, hogy telefonos, vagy írásos kéréssel forduljon ahhoz az illetékes forgalmazóhoz, akitől
a berendezést vásárolta.
A berendezésen, vagy annak alkatrészein végzett bármilyen módosításhoz a gyártó írásos beleegyezése szüksé
ges. A gyártó, vagy az általa kijelölt karbantartó eljárását kivéve a helytelen használatból, megfelelőtlen karban
tartásból, károkból, helytelen javításból, vagy módosításból eredő bármely működési hibáért egyedül a beren
dezés működtetője felel.
-
-
-
TARTALOMJEGYZÉK
Szakasz / Cím Oldal
1.0 Biztonsági óvintézkedések . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 233
2.0 Leírás. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 235
2.1 Bevezetés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 235
2.2 Általános specifikációk. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 235
2.3 Méretek és tömeg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 236
3.0 Összeszerelés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 237
3.1 Általános . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 237
3.2 Kicsomagolás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 237
3.3 Elhelyezés. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 237
3.4 Bemeneti áram csatlakozás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 238
3.4.1 Elsődleges áram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 238
3.4.2 Bemeneti vezetők . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 239
3.4.3 Bemeneti csatlakozási folyamat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 239
3.5 Kimeneti csatlakozások . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 240
3.5.1 Kimeneti vezetékek (felhasználó által beszerezhető) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 240
3.5.2 Kimeneti csatlakozási folyamat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 241
3.6 Párhuzamos telepítés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 241
4.0 Működtetés. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 245
4.1 Kapcsolási rajz áramköri leírás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 245
4.2 Vezérlőpult. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 248
4.2.1 Működtetési módok: vágó és jelölő mód. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 251
4.3 Működési sorrend . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 252
4.4 Ívgyújtási beállítások. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 253
4.4.1 Ívgyújtó időzítő engedélyezése / tiltása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 254
4.4.2 Ívgyújtó időzítő beállítása. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 254
4.4.3 Ívgyújtó vezérlések. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 255
4.4.4 Indító áram és felfutási idő. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 255
4.5 EPP-600 V-I diagram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 256
5.0 Karbantartás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 285
5.1 Általános . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 285
5.2 Tisztítás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 285
5.3 Kenés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 286
TARTALOMJEGYZÉK
Szakasz / Cím Oldal
6.0 Hibaelhárítás. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 287
6.1 Általános . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 287
6.2 Hibajelző. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 287
6.3 Hibafeltárás
6.3.1 Ventilátorok nem működnek
6.3.2 Nincs áramellátás vagy alacsony feszültség. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 290
6.3.3 Hibajelző világítás. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 291
6.3.4 A vágópisztoly nem gyullad be . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 295
6.3.5 Kiégett F1 és F2 biztosítékok
6.3.6 időszakos, megszakított vagy részleges működés
6.4 Alkatrészek ellenőrzése és cseréje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 298
6.4.1 Hálózati egyenirányítók. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 299
6.4.2 Szabadon futó dióda és IGBT tranzisztorok hibaelhárítás. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 301
6.4.3 Mellékáramkör telepítés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 303
6.4.4 A digitális mérőműszerek ellenőrző beállításának folyamata . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 304
6.5 Vezérlőáramkör interfész J1 és J6 csatlakozókkal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 305
6.6 Kiegészítő főkontaktor (K3) és szilárdtestáramkörök . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 307
6.7 Főkontaktor (K1A, K1B és K1C) aktiválási áramkör. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 308
6.8 Íváram érzékelő áramkörök . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 309
6.9 Áramszabályozó potméter és távoli referenciafeszültség . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 310
6.10 Előív HI / LO és Cut / Mark áramkörök . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .311
6.11 Áram transzduktor a kimeneti áram opcionális ellenőrzése számára. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .312
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 290
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 290
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 296
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 296
7.0 Tartalékalkatrészek. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .313
7.1 Általános . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .313
7.2 Rendelés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .313
232
1. SZAKASZ BIZTONSÁGI ÓVINTÉZKEDÉSEK
1.0 Biztonsági óvintézkedések
Az ESAB hegesztő- és plazmaíves vágókészülékek működtetőinek felelőssége annak biztosítása, hogy a készülék
közelében dolgozók betartják a vonatkozó biztonsági utasításokat. A biztonsági utasításoknak meg kell felelniük
az ilyen típusú hegesztő- vagy plazmaíves vágókészülékekre vonatkozó követelményeknek. A munkahelyen
érvényes általános szabályozáson kívül a következő ajánlásokat is be kell tartani.
Mindenfajta munkálatot olyan képzett személynek kell végeznie, aki jól ismeri a hegesztő- és plazmaíves
vágókészülékek működését. A készülék helytelen működtetése olyan veszélyes helyzetet eredményezhet, amely
a berendezés működtetőjének sérülését okozhaztja, illetve kárt tehet a berendezésben.
1. A hegesztő- vagy plazmaíves vágókészüléket működtetőjének ismernie kell a következőket:
- a készülék működését
- a vészleállító kapcsolók elhelyezkedését
- azok működését
- a vonatkozó biztonsági óvintézkedéseket
- hegesztést és / vagy plazmaíves vágást
2. A működtetőnek biztosítania kell a következőket:
- nem tartózkodik jogosulatlan személy a készülék környezetében annak indításakor
- senki nem marad védelem nélkül az ív begyulladása után
3. A munkahely követelményei:
- a célnak való alkalmasság
- huzatmentes környezet
4. Személyes biztonsági készülékek:
- Mindig viseljen olyan biztonsági készüléket, mint védőszemüveg, tűzálló ruházat, védőkesztyű.
- Ne viseljen olyan szabadon álló kellékeket, mint sál, karkötő, gyűrű, stb., amelyek beszorulhatnak,
vagy égési sérüléseket okozhatnak.
5. Általános óvintézkedések:
- Győződjön meg róla, hogy a vezeték biztosan van rögzítve.
- Magasfeszültségű készüléken kizárólag képzett villanyszerelő végezhet munkálatokat
- Megfelelő tűzoltó készüléknek kell lennie a közelben, egyértelműen megjelölt helyen.
- Kenési és karbantartási munkálatok végzése tilos a készüléken működés közben.
.
1. SZAKASZ BIZTONSÁGI ÓVINTÉZKEDÉSEK
A HEGESZTÉS ÉS PLAZMAÍVES VÁGÁS AZ ÖN ÉS MÁSOK SÉRÜLÉSÉT
OKOZHATJÁK. TEGYEN ÓVINTÉZKEDÉSEKET HEGESZTÉSKOR ÉS
FIGYELEM
ÁRAMÜTÉS - halálos kimenetelű lehet.
- A hegesztő vagy plazmaíves vágókészüléket az alkalmazható szabványoknak megfelelően szerelje össze,
és lássa el földeléssel.
- Ne érintse a készülék elektromos részeit vagy elektródáit bőrhöz, nedves kesztyűhöz vagy ruhához.
- Szigetelje magát a földeléstől és a munkadarabtól.
- Győződjön meg róla, hogy biztonságos munkatávolságban van.
FÜST ÉS GÁZ - egészségre káros lehet.
- Tartsa fejét füstöktől távol.
- Használjon szellőztetést, légelszívást (vagy mindkettőt) az ív helyén a gázok eltávolítására a légzési
és az általános területről.
VÁGÁSKOR. HASZNÁLJA MUNKÁLTATÓJÁNAK BIZTONSÁGI ELŐÍRTÁSAIT,
AMELYEKNEK A GYÁRTÓ BIZTONSÁGI ADATAIN KELL ALAPULNIUK.
ÍVSUGARAK - szem- és bőrsérüléseket okozhatnak.
- Óvja szemét és testét. Viseljen megfelelő hegesztő- / plazmavágó pajzsot és lencsét, illetve
viseljen megfelelő védőruházatot.
- Védje a berendezés közelében állókat megfelelő válaszfallal vagy függönnyel.
TŰZVESZÉLY
- A szikrák (fröccsenés) tüzet okozhatnak. Biztosítsa ezért, hogy nincs a közelben gyúlékony anyag.
ZAJ - a túlzott zaj károsíthatja a hallást.
- Védje a fülét. Viseljen fülvédő vagy egyéb hallásvédő készüléket.
- Figyelmeztesse a veszélyre a berendezés közelében állókat.
MEGHIBÁSODÁS - meghibásodás esetén hívjon szakavatott segítséget.
AZ ÖSSZESZERELÉS ÉS MŰKÖDTETÉS ELŐTT OLVASSA EL A HASZNÁLATI ÚTMUTATÓT.
VÉDJE ÖNMAGÁT ÉS MÁSOKAT!
2. SZAKASZ LEÍRÁS
2.1 Bevezetés
Az EPP áramforrás nagysebességű, mechanizált plazmavágó alkalmazások számára készült. Olyan más ESAB termékekkel használható, mint a PT-15 és PT-600 vágópisztolyok, és a Smart Flow II számítógépesített gázszabályzó
kapcsolórendszer.
50-600 amperes vágási áramerősség-tartomány
•
Kényszerléghűtés
•
Szilárdtest DC áram
•
Bemeneti feszültségvédelem
•
Helyi vagy távoli előlapvezérlés
•
Hőkapcsoló védelem a fő transzformátor és félvezető komponensek számára
•
Felső emelőgyűrűk vagy alap emelővilla-hézag a szállítás megkönnyítése számára
•
Párhuzamos másodlagos áramforrás képesség az áram kimeneti tartomány bővítésére
•
2.2 Általános specifikációk
EPP-600 400 V,
50 / 60Hz CE
Termékszám 0558005701 0558005702 0558005703
Feszültség 200 VDC
Kimenet
(100 % terhelés)
Bemenet
* A nyitott áramköri feszültség 290 V értékre csökken jelölő módban.
Áramerősség DC (jelölés) 12 A - 600 A
Áramerősség DC (vágás) 50 A - 600 A
Teljesítmény 120 KW
* Nyitott áramköri feszültség 410 VDC 427 VDC 427 VDC
Feszültség (3 fázisú) 400 V 460 V 575 V
Áramerősség (3 fázisú) 206A RMS 179A RMS 143A RMS
Frekvencia 50/60 HZ 60 Hz 60 Hz
kVA 142,7 KVA 142,6 KVA 142,9 KVA
Teljesítmény 129,9 KW 129,8 KW 129,6 KW
Teljesítménytényező 91,0 % 91,0% 91,0%
Bemeneti biztosíték 250A 250A 200A
EPP-600 460 V,
60 Hz
EPP-600 575 V,
60 Hz
235
2. SZAKASZ LEÍRÁS

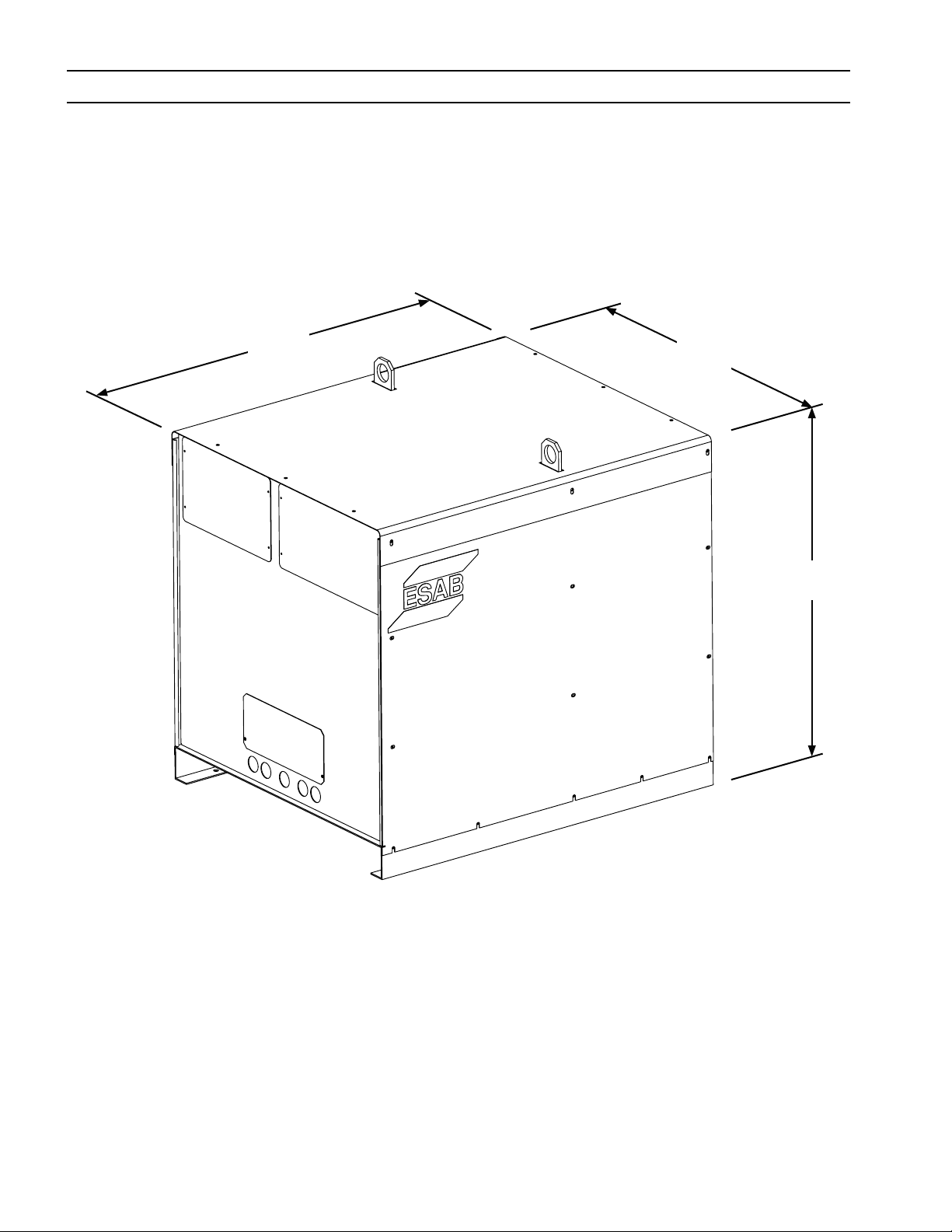

2.3 Méretek és tömeg
114,3 mm
45.00”
94,6 mm
37.25”
102,2 mm
40.25”
Tömeg = 925,34 kg (2040 lbs.)
236
3. SZAKASZ ÖSSZESZERELÉS
3.1 Általános
AZ UTASÍTÁSOK BE NEM TARTÁSAHALÁLHOZ, SÉRÜLÉSHEZ VAGY
ANYAGI KÁRHOZ VEZETHET. TARTSA BE AZ UTASÍTÁSOKAT A SÉRÜLÉS
FIGYELEM
3.2 Kicsomagolás
CAUTION
FIGYELEM
ÉS KÁROK ELKERÜLÉSE ÉRDEKÉBEN! TARTSA BE A HELYI, ORSZÁGOS
ÉS NEMZETKÖZI ELEKTROMOS ÉS BIZTONSÁGI ELŐÍRÁSOKAT!
Ha csak egyetlen emelőfület használ, kárt tehet a fémlemezben és
a keretben. Felfüggesztett szállítási mód alkalmazásakor használja
mindkét emelőfület! Az egység tömege 907 kg (2000 lbs.) feletti.
Jóváhagyott szíjakat és jó állapotú kábeleket alkalmazzon!
Átvételkor azonnal ellenőrizze a készüléket az esetleges sérülések végett!
•
Vegye ki az összes tartozékot a szállítóládából, és ellenőrizze, hogy a ládában nincsenek szabadon álló
•
tartozékok!
Ellenőrizze, hogy a szellőzőnyílások nincsenek eltömődve!
•
3.3 Elhelyezés
A hűtőlevegő megfelelő áramlásának biztosítása érdekében a készülék eleje és hátulja, valamint a fal
•
közti távolságnak legalább 0,61 méternek (2 ft.) kell lennie.
Karbantartáskor, tisztításkor és ellenőrzéskor el kell távolítani a készülék felső és oldalsó paneleit.
•
Az EPP-600 készüléket megfelelő biztosítékkal ellátott áramforráshoz viszonylag közel kell elhelyezni.
•
Az áramforrás alatti területet tartsa szabadon a megfelelő hűtőlevegő-áramlás érdekében!
•
A környezetnek viszonylag por- és füst-, valamint túlzott hőtől mentesnek kell lennie. Ezek a tényezők
•
befolyásolják a hűtési hatékonyságot.
FIGYELEM
Megjegyzés:
Felfüggesztett szállításkor mindkét szállítófület használja!
Az áramforráson belüli vezetőképes por és szennyeződés felületi
ívkisülést okozhat, amely kárt tehet a berendezésben. Rövidzárlat
alakulhat ki, ha az áramforráson belül por gyűlik fel. Lásd még a karbantartási szakaszt.
237
Loading...
