ESAB EPP-450 Instruction manual [lt]

LT

EPP-450

Naudojimo instrukcija

Valid for serial no. 015-xxx-xxxx0558 007 946 LT 20110706

-2-

1 SAUGA 4...........................................................

2 ĮŽANGA 6...........................................................

2.1 Įranga 6....................................................................

2.2 Funkcijos 6.................................................................

3 TECHNINIAI DUOMENYS 6...........................................

4MONTAVIMAS 7.....................................................

4.1 Kėlimo instrukcijos 8.........................................................

4.2 Patikrinimas pristačius 8.....................................................

4.3 Vieta 8.....................................................................

4.4 Elektros tinklas 9............................................................

4.4.1 Rekomenduojami saugiklių dydžiai ir minimalus kabelio skerspjūvis 9..........

4.4.2 Įeinančio elektros tinklo kabelio prijungimas 9..............................

4.4.3 Išvesties kabeliai (tiekia klientas) 9........................................

4.4.4 Tiekimo ir grįžtamojo kabelių, maitinimo šaltinio prijungimas vienu kartu 10......

4.5 Lygiagretus montavimas 11....................................................

4.5.1 Lygiagretus dviejų maitinimo šaltinių sujungimas 11..........................

4.5.2 Ženklinimas su dviem lygiagrečiais maitinimo šaltiniais 15.....................

5 VEIKIMAS 17.........................................................

5.1 Sujungimai ir kontrolės įrenginiai 17.............................................

5.1.1 Simbolių išaiškinimas 17..................................................

5.1.2 Valdymo skydas 18......................................................

5.1.3 Eksploatavimo režimai: pjovimas naudojant aukštą santykinai žemą srovę ir žymėjimo

režimu 19...............................................................

5.2 Eksploatavimo seka 20.......................................................

6PRIEŽIŪRA 21........................................................

6.1 Apžiūra ir valymas 21.........................................................

6.2 Tepimas 22..................................................................

7 DEFEKTŲ SEKIMAS 22................................................

8 ATSARGINIŲ DALIŲ UŽSAKYMAS 23..................................

DIAGRAMA 25...........................................................

UŽSAKYMO NUMERIS 38................................................

Įmonė pasilieka teisę keisti specifikacijas be įspėjimo.

TOCq

-3-

LT

1SAUGA

ESAB įrenginio naudotojų pagrindinė pareiga - užtikrinti, kad bet kuris asmuo, dirbantis su įrenginiu
ar šalia jo, laikytųsi visų būtinų saugos priemonių. Saugos priemonės turi atitikti reikalavimus, taiko-
mus šio tipo įrenginiams. Reikėtų atkreipti dėmesįįtoliau pateiktas rekomendacijas, taikomas greta
įprastų nurodymų dėl darbo vietos.

Visą darbą turi atlikti kvalifikuotas personalas, išsamiai susipažinęssuįrenginio veikimo principais.
Netinkamai naudojamas įrenginys gali sukelti pavojingą situaciją - gali susižaloti juo besinaudojantis
asmuo ir sugesti pats įrenginys.

1. Asmuo, naudojantis suvirinimo įrenginį, turi išmanyti šiuos dalykus:

S kaip valdyti įrenginį
S kur yra avariniai stabdžiai
S kaip jis veikia
S kokios yra būtinos saugos priemonės
S kaip suvirinama ir pjaustoma

2. Operatorius turi užtikrinti:

S kad įjungiant įrenginį darbo vietoje nebūtų pašalinių asmenų
S kad visi žmonė

3. Darbo vieta:

S turi būti pritaikyta darbui
S joje negali būti skersvėjo

sbűtų apsaugoti įjungus elektros lanką

4. Asmeninės saugos priemonės
S Visuomet naudokite rekomenduojamas asmens apsaugos priemones, pvz., apsauginius

akinius, ugniai atsparius drabužius, apsaugines pirštines.

S Nedėvėkite laisvų aksesuarų, pavyzdžiui, šaliko, apyrankių,žiedų ir pan., kurie gali užkliűti ar

užsidegti.

5. Bendrosios atsargumo priemonės

S Įsitikinkite, ar grįžtamasis kabelis saugiai prijungtas.
S Su aukštos įtampos įranga dirbti gali tik kvalifikuotas elektrikas.
S Tinkama gaisro gesinimo įranga turi bűti aiškiai pažymėta ir lengvai pasiekiama.
S Darbo metu negalima tepti įrenginio ar atlikti jo techninio patikrinimo.

bp09dq1

-4-

© ESAB AB 2007

LT

ĮSPĖJIMAS

Virindami ir pjaustydami elektros lanku galite susižaloti pats ir sužeisti kitus. Suvirinimo ir pjaustymo
metu laiky-kitės atsargumo priemonių paprašykite savo darbdavio, kad jis supažindintų jus su sau­gos tai-syklėmis, pagrįstomis gamintojo informacija apie galimą riziką.

ELEKTROS SMŪGIS - galite žūti.

S Instaliuokite ir įžeminkite įrenginį laikydamiesi galiojančių normų.
S Nelieskite veikiančių elektros sistemos dalių ar elektrodų plika oda, šlapiomis pirštinėmis ar drabužiais.
S Pasirūpinkite izoliacija nuo žemės ir apdorojamo objekto.
S Įsitikinkite, ar tvirtai ir saugiai stovite.

DŪMAI IR DUJOS gali pakenkti sveikatai.

S Patraukite galvą iš dūmų juostos.
S Naudokite ventiliatorių, elektros lanko ilgintuvą arba ir viena, ir kita - taip dūmai ir dujos nepateks į jūsų

pavimo takus ir nepasklis po visą teritoriją.

kvė

LEKTROS LANKO SPINDULIAI - gali pažeisti regą ir nudeginti odą.

S Saugokite savo akis ir kūną. Naudokite tinkamą suvirintojo kaukę ir filtruojamąjį lęšį bei dėvėkite ap-

sauginius drabužius.

S Apsaugokite šalia stovinčius žmones tinkamomis kaukėmis arba užuolaida.

GAISRO PAVOJUS

S Kibirkštys (purslai) gali sukelti gaisrą.Todėl patikrinkite, ar šalia nėra degių medžiagų.

TRIUKŠMAS - per didelis triukšmas gali pakenkti klausai.

S Saugokite savo ausis. Naudokite ausines ar kitas klausos apsaugos priemones.
S Įspėkite šalia stovinčius žmones apie galimą pavojų.

GEDIMAS - kreipkitės į ekspertą pagalbos įvykio vietoje.

Prieš pradėdami instaliuoti įrenginį ir su juo dirbti, perskaitykite šią naudojimo instrukciją ir

įsidėmėkite pateiktus nurodymus.

SAUGOKITE SAVE IR KITUS!

ĮSPĖJIMAS!

Nenaudokite maitinimo šaltinio atitirpdydami užšalusius vamzdžius.

DĖMESIO!

„Class A" tipo įranga neskirta naudoti gyvenamosiose patalpose, kur
elektros srovė tiekiama viešaisiais žemos įtampos elektros tinklais. Gali
kilti sunkumų tokiose patalpose nustatant elektromagnetinę „class A"
įrangos suderinamumą dėl laidais sklindančių, taip pat ir spinduliuojamų
trukdžių.

DĖMESIO!

Šis gaminys skirtas tik virinimui naudojant plazmą.

bp09dq1

-5-

© ESAB AB 2007

LT

DĖMESIO!

Prieš pradėdami instaliuoti įrenginį ir su juo dirbti,
perskaitykite šią naudojimo instrukciją ir įsidėmėkite
pateiktus nurodymus.

Išmeskite elektroninęįrangą pateikdami ją perdirbimo įmonei!

Pagal Europos Direktyvą 2002/96/EB dėlelektrinių ir elektroninių atliekų ir jos
pritaikymą atsižvelgiant į nacionalinius įstatymus, nebetinkama naudoti elektros ir
(arba) elektroninėįranga turi būti išmesta pateikiant perdirbimo įmonei.

Būdami už įrangą atsakingu asmeniu esate įpareigotas gauti informaciją apie
patvirtintas surinkimo stotis.

Dėl išsamesnės informacijos kreipkitės į artimiausią ESAB platintoją.

2 ĮŽANGA

Plazmos maitinimo šaltinis EPP-450 skirtas žymėjimui ir mechaniniam didelės
spartos pjovimui plazma. Jį galima naudoti su, pavyzdžiui, tokiais gaminiais, kaip
PT-15, PT-19XLS, PT-600 ir PT-36 degikliai su „Smart Flow II“, kompiuterizuota dujų
reguliavimo ir perjungimo sistema.

2.1 Įranga

Maitinimo šaltinis tiekiamas kartu su:

S Naudojimo instrukcija

2.2 Funkcijos

S Aušinimas ventiliatoriumi
S Apsauga nuo netinkamo maitinimo šaltinio prijungimo
S Šiluminė apsauga perkrovos atveju
S Galima sujungti lygiagrečiai, padidinant srovės intervalą.

3 TECHNINIAI DUOMENYS

EPP-450

Maitinimo tinklo įtampa
Pirminė srovėI

Nustatymų skalė 10 A / 84 V- 450 A / 200
Leidžiama apkrova, 100 % našumo ciklo 450 A / 200 V
Išėjimo galios duomenys, 100 % našumo ciklo

pjovimas naudojant stiprią srovę
pjovimas naudojant silpną srovę
mpjovimas lanku naudojant silpną srovę

Maks. energijos sąnaudos

esant 100 % našumo ciklo

maks.

3~ 380 V, 400 V, +/–10 %, 50 Hz
167 A esant 380 V, 159 A esant 400 V

50 A esant 100 V / 450 A esant 200 V
35 A esant 94 V / 100 A esant 120 V
10 A esant 84 V / 100 A esant 120 V

90 kW

bp09dq1

-6-

© ESAB AB 2007

LT

EPP-450

Atviros grandinės įtampa U

pjovimas naudojant stiprią srovę

pjovimas naudojant silpną srovę

ženklinimas

Darbo temperatūra nuo -10 iki 40 °C
Pervežimo temperatūra nuo -20 iki 55 °C
Matmenys, ilgis x plotis x aukštis 114,3 x 94,6 x 102,2 mm
Svoris 850 kg
Atitvarų klasė IP 21

Darbo ciklas

Darbo ciklas - tai laikas, kurį sudaro dešimties minučių intervalas, per kurį jūs galite virinti arba pjauti
su tam tikra apkrova. Našumo ciklas nurodytas esant 40° C.

Izoliacijos klasė
IP kodas nurodo izoliacijos klasę, t. y. apsaugos nuo kietų objektų ar vandens įsiskverbimo laipsnį.

Aparatai, pažymėti IP21, skirti naudoti patalpoje.

0

406 V esant 380 V
427 V esant 400 V
430 V vid 380 V
427 V vid 400 V
414 V vid 380 V
413 V vid 400 V
360 V vid 380 V
369 V vid 400 V

4MONTAVIMAS

Instaliuoti turi kvalifikuotas specialistas.

ĮSPĖJIMAS!

ELEKTROS SMŪGIS GALI SUKELTI MIRTĮ Imkitės apsaugos priemonių nuo
elektros smūgių. Užtikrinkite, kad visi maitinimo šaltiniai būtų atjungti
jungiklį nuo sieninio lizdo ir ištraukite įrenginio maitinimo laidą iš lizdo prieš

atlikdami bet kokius elektrinius sujungimus maitinimo šaltinyje.

ĮSPĖJIMAS!

Labai svarbu, kad važiuoklė būtų prijungta prie elektros įžeminimo, apsaugant nuo
elektros smūgių ir nelaimingų atsitikimų. Užtikrinkite, kad apsauginis įžeminimas
nebūtų per klaidą prijungtas prie kurios nors fazės laidininkų.

DĖMESIO!

Šis gaminys skirtas naudoti pramonėje. Naudojant šį gaminį namuose, jis gali sukelti
radijo trikdžių. Naudotojas prisiima atsakomybę už tinkamų atsargumo priemonių
taikymą.

– atjunkite

bp09dq1

-7-

© ESAB AB 2007

LT

DĖMESIO!

Laidžios dulkės ir teršalai maitinimo šaltinio viduje gali sukelti elektros kibirkščiavimą.
Tai gali sugadinti įrangą. Jei leidžiama dulkėms susikaupti maitinimo šaltinio viduje, gali

įvykti trumpieji jungimai (žr. skyrių apie techninę priežiūrą).

4.1 Kėlimo instrukcijos

DĖMESIO!

Produktas turi būti keliamas naudojant
savaeigį šakinį keltuvą arba tokiu būdu:

4.2 Patikrinimas pristačius

1. Nuimkite pakuotę ir patikrinkite, ar įrangoje nėra sugadinimų,kurių iš karto
nesimatė prietaiso gavimo metu.

Nedelsdami praneškite apie bet kokius sugadinimus vežėjui.

2. Prieš perdirbdami pakuotę patikrinkite, ar joje neliko nepritvirtintų dalių.

3. Patikrinkite aušinamojo oro angas ir užtikrinkite, kad iš jų būtų pašalintos visos
kliūtys.

4.3 Vieta

DĖMESIO!

Keldami maitinimo šaltinį arba keldami kranu naudokite abi kėlimo ąseles.

S Minimalus leidžiamas atstumas iki sienų ar kitų vėsaus oro patekimo iš priekinės

ir galinės maitinimo šaltinio pusėsyra1m.

S Pastatykite maitinimo šaltinį taip, kad viršutinius ir šoninius skydus būtų galima

nuimti atliekant techninėspriežiūros, valymo ir patikros darbus.

S Pastatykite maitinimo šaltinį santykinai arti elektros tinklo lizdo su saugikliu.
S Paviršius po maitinimo šaltiniu turi būti švarus, kad kartu su vėsiu oru į jį

nepatektų jokių teršalų.

S Srityje aplink įrangą turi būti kiek galima mažiau dulkių ir garų, ši sritis taip pat

turi būti kiek galima vėsesnė. Šie faktoriai veikia vėsinamąją galią.

bp09dq1

-8-

© ESAB AB 2007

LT

4.4 Elektros tinklas

Maitinimo šaltinis veikia naudodamas 3 fazes. Elektros srovė tiekiama iš lizdo,
kuriame, priklausomai nuo vietos nuostatų, yra jungiklis, apsaugos nuo viršįtampio
įtaisas arba MCB.

4.4.1 Rekomenduojami saugiklių dydžiai ir minimalus kab elio skerspjūvis

EPP-450 50 Hz

Maitinimo tinklo įtampa 380 V 400 V
Elektros tinklo kabelio

skerspjūvis mm
Fazėssrovė I
Saugiklis, apsauga nuo

viršįtampio

*) Tiekia klientas.

2

1eff

PASTABA! Aukščiau nurodyti elektros tinklo kabelio skerspjūvio ir saugiklio dydžiai atitinka

Švedijoje galiojančias normas. Naudokite maitinimo šaltinius laikydamiesi atitinkamų jūsų šalyje
galiojančių normų.

4 G 90*) 4 G 90*)

167 A 159 A
200 A 200 A

4.4.2 Įeinančio elektros tinklo kabelio prijungimas

1. Nuimkite kairės pusės šoninę plokštę

2. Prakiškite elektros kabelį pro angą (1) galiniame skyde

3. Užtvirtinkite kabelįįtempimo sumažintuvu ties anga

4. Prijunkite apsauginįįžeminimą prie pagrindinio įžeminimo gnybto.

5. Prijunkite fazės laidus prie fazės gnybtų

1 Anga elektros kabeliui galinėje plokštėje 2 Tinklo įžeminimo

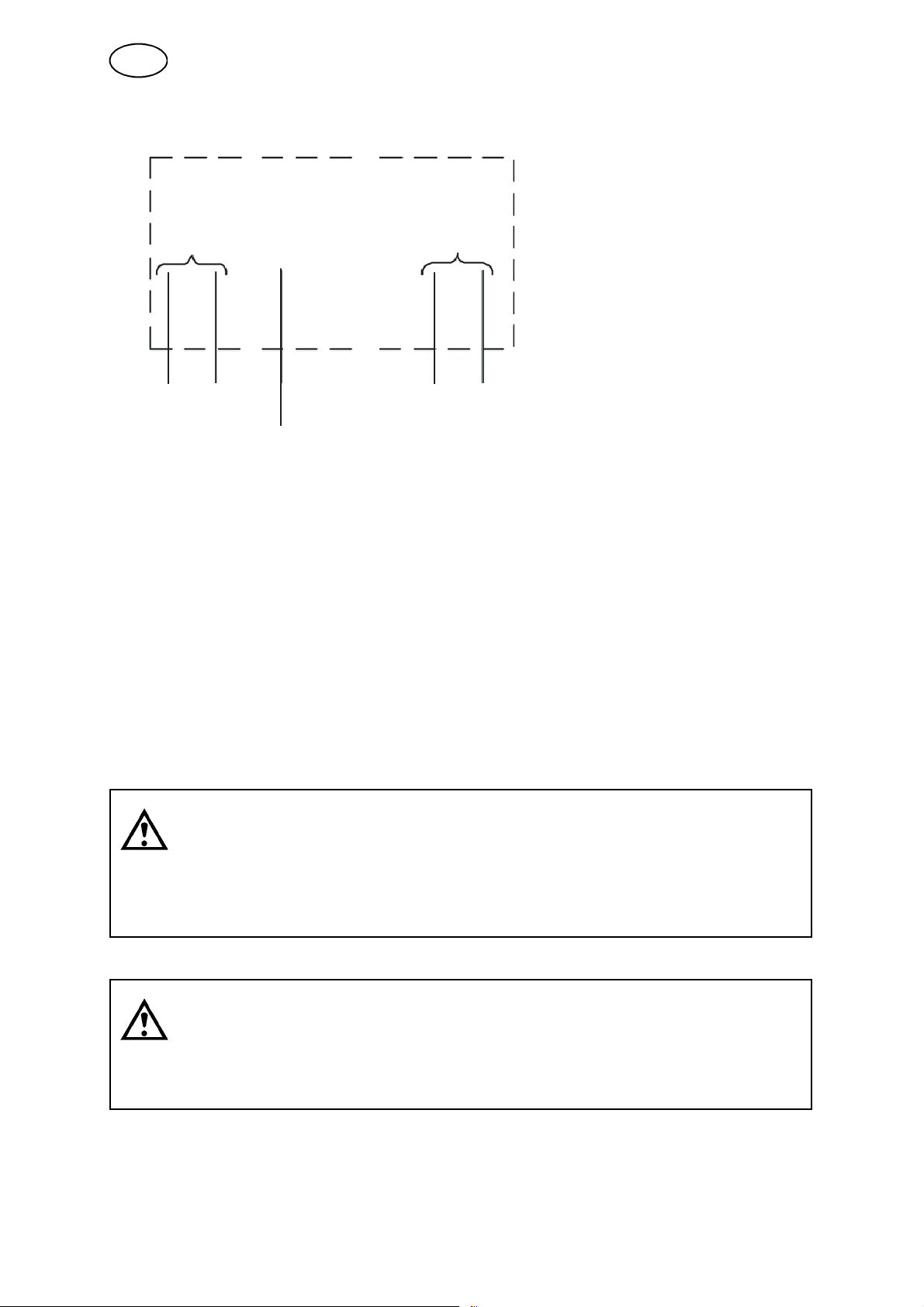

gnybtas

3Fazės gnybtai

4.4.3 Išvesties kabeliai (tiekia klientas)

Pasirinkite pjovimo plazma išvesties kabelius (tiekia klientas) remdamiesi vienu 105
mm2600 voltų izoliuoto vario kabelis kas 400 amps išvesties srovės. 450 amps,
100% našumo ciklo pjovimui, turi būti naudojami du lygiagretūs70mm2,600 voltų
kabeliai.

bp09dq1

-9-

© ESAB AB 2007

LT

4.4.4 Tiekimo ir grįžtamojo kabelių, maitinimo šaltinio prijungimas vienu

kartu

1. Nuimkite saugos plokštę maitinimo šaltinio priekinėje dalyje.

2. Įkiškite išeinamuosius kabelius per angas, esančias priekinio skydo apačioje,
arba maitinimo šaltinio apačioje po priekiniu skydu.

3. Prijunkite kabelius prie maitinimo šaltinio išvado gnybtų.

4. Vėluždėkite saugos plokštę ant maitinimo šaltinio priekinės dalies.

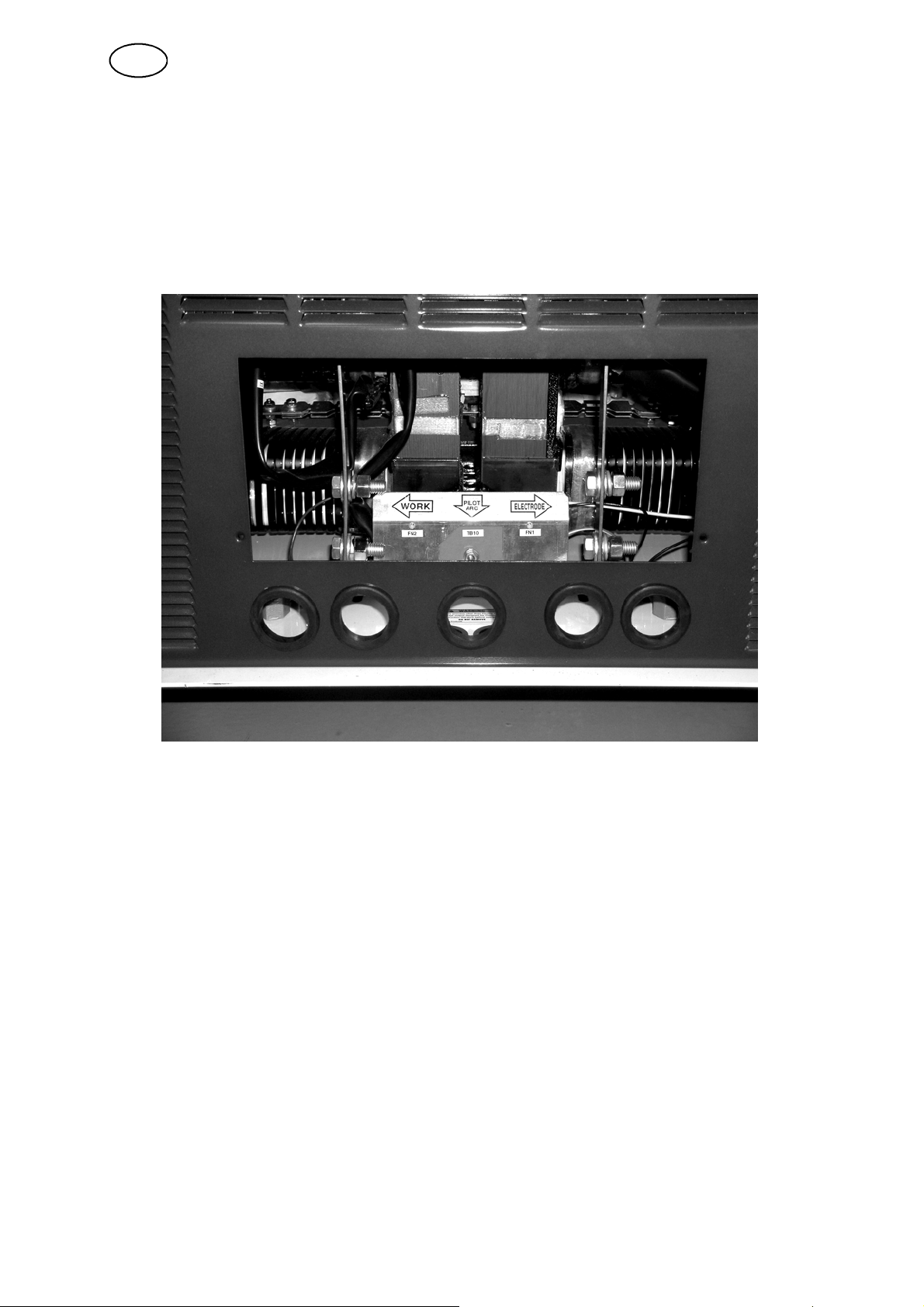

Saugos plokštė nuimta

bp09dq1

-10-

© ESAB AB 2007

LT

EPP-450

Maitinimo šaltinis

darbas elektrodas * 450A 100 % našumo ciklo

(+)

pagalbinis

lankas

* 2 - 105 mm
teigiami laidai iki apdirbamo­sios detalės

laidas iki bandomojo lanko

lanko įjungimo dėžutėje (a. d.

2

600 V

1-2,1mm

generatoriuje)

2

600 V

jungiklio

lanko įjungimo dėžutėje

(--)

* 2 - 105 mm

neigiami laidai

(a. d.

generatoriuje

2

600 V

eksploatavimui rekomenduojama
naudoti du lygiagrečius 70 mm
laidus. Kai eksploatuojama esant 400
A 100% našumo ciklui arba
žemesniam, turi būti naudojamas
vienas 4/0 laidas. Be to, 450 A
eksploatavimui esant 80 % našumo
ciklui arba žemesniam, gali būti
naudojamas vienas 105 mm
80 % didžiausio našumo ciklo reiškia
ne ilgesnį kaip8minučių
eksploatavimą bet kuriuo 10 minučių
laiko intervalu.

2

2

laidas.

4.5 Lygiagretus montavimas

Galima lygiagrečiai sujungti du maitinimo šaltinius, kad būtų pailgintas išvado srovės
intervalas.

DĖMESIO!

Pjaunant iki 100 A naudokite tik vieną maitinimo šaltinį. Rekomenduojame atjungti neigiamą
laidininką nuo papildomo maitinimo šaltinio prieš pradedant darbą su silpnesne kaip 100 A
srove. Atjungtas laidininkas turi būti saugiai izoliuotas, apsaugant nuo elektros smūgio
pavojaus.

4.5.1 Lygiagretus dviejų maitinimo šaltinių sujungimas

DĖMESIO!

Pagrindinio maitinimo šaltinio elektrodo laidininke (neigiamas laidininkas) yra jungiamasis
laidas. Pagrindinio maitinimo šaltinio grįžtamajame laidininke (teigiamas laidininkas) yra
jungiamasis laidas.

1. Prijunkite išeinamuosius neigiamus kabelius prie lanko įjungimo dėžutės (aukštų
dažnių generatoriaus).

2. Prijunkite išeinamuosius teigiamus kabelius prie apdirbamosios detalės.

bp09dq1

-11-

© ESAB AB 2007

LT

3. Sujunkite maitinimo šaltinius teigiamais ir neigiamais kabeliais.

4. Prijunkite pagalbinio lanko kabelį prie pagalbinio lanko gnybto maitinimo
šaltinyje. Papildomo maitinimo šaltinio papildomo lanko jungtis nenaudojama.
Papildomo lanko grandinė lygiagrečiai nejungiama.

5. Nustatykite papildomo maitinimo šaltinio bandomojo lanko jungiklį (pažymėtą
HIGH/LOW) ties padėtimi LOW.

6. Nustatykite pagrindinio m aitinimo šaltinio bandomojo lanko jungiklį (pažymėtą
HIGH/LOW) ties padėtimi HIGH.

7. Jei išvesties srovė yra nuotoliniu būdu valdoma tiesioginiu srovės nuorodos
0,00–10,00 V signalu, toks pat nuorodos signalas turi būti jungiamas prie abiejų
šaltinių. Prijunkite abiejų maitinimo šaltinių J1-G (nuolatinė srovė teigiama nuo
0,00 iki 10.00 V) ir sujunkite abiejų maitinimo šaltinių J1-P (neigiamas). Kai veikia
abu maitinimo šaltiniai, išvesties srovę galima apskaičiuoti pagal šią formulę:
(išvesties srovė) = (referencinėįtampa) x 160 aukštos srovėssrityje.

Maitinimo šaltinyje nėra tinklo įtampos jungiklio. Todėl tinklo įtampa išjungiama
naudojant elektros lizdo jungiklį.

Lygiagretus dviejų maitinimo šaltinių sujungimas, kai naudojami abu
maitinimo šaltiniai.

Žemiau pavaizduotos jungtys tinka lygiagrečiam eksploatavimui iki 800 A e sant 100
% našumo ciklo, arba 900 A esant 80 % arba žemesniam našumo ciklui. 80 %
našumo ciklas reiškia 8 minutes „įjungto“ lanko laiko bet kuriuo 10 minučių
laikotarpiu.

EPP-450 EPP-450

Papildomas maitinimo šaltinis Pagrindinis maitinimo šaltinis

darbas elektro-

das

(+) (-) (+) pagalbinis

darbas elektrodas

(-)

lankas

–105 mm

2

teigiami laidai

iki apdirbamosios

bp09dq1

2

detalės

600 V

1-2,5mm
laidas iki bandomojo
lanko jungiklio lanko

įjungimo

dėžutėje (a. d.

generatoriuje)

-12-

2

600 V

2

–105 mm

neigiami laidai

lanko įjungimo dėžutėje

(a. d. generatoriuje)

2

600 V

© ESAB AB 2007
