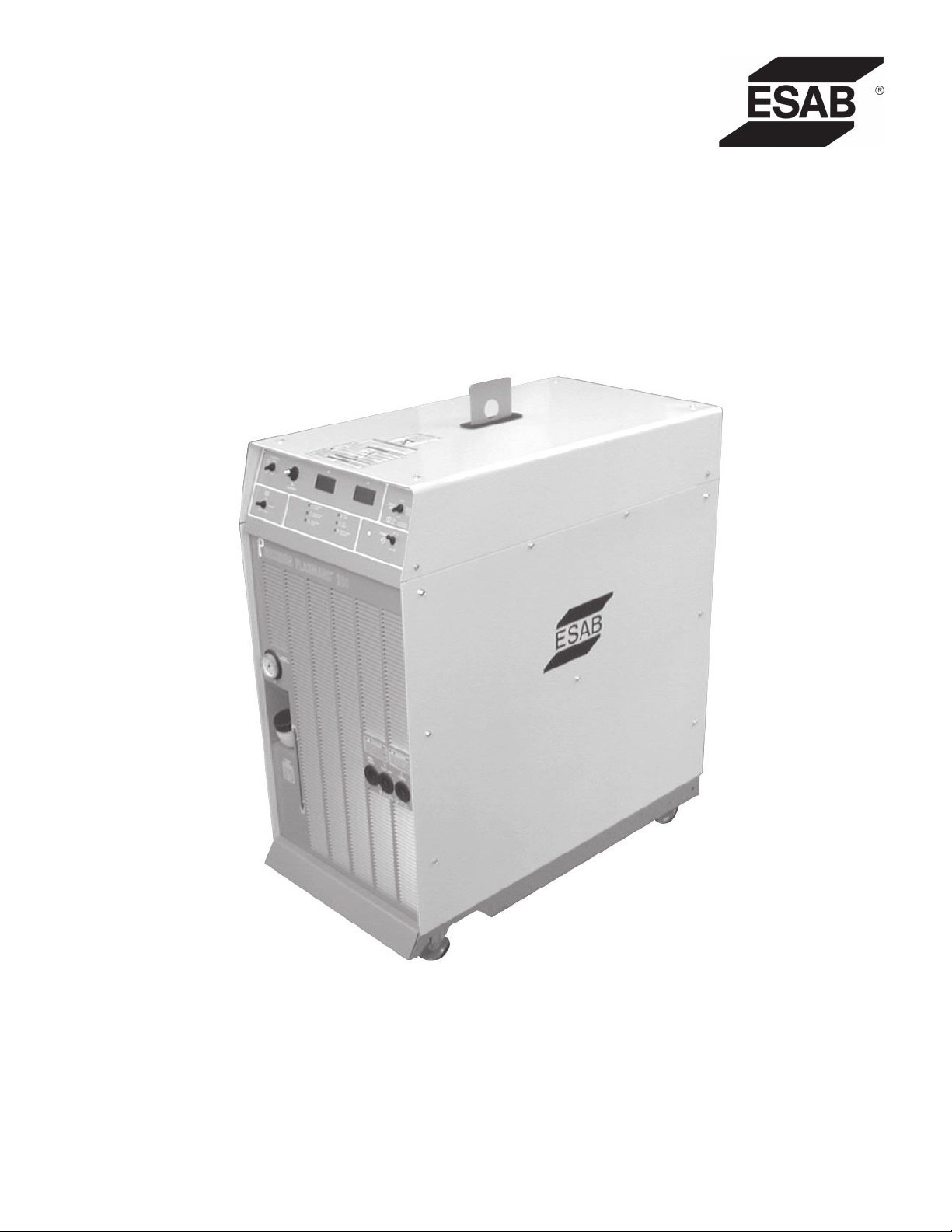

EPP-200
Pretsisioon plasmakaarega lõikuse toiteallikas
Kasutusjuhend (EE)
0558004943
101
ETTEVAATUST
VEENDUGE, ET SEE INFO JÕUAB KASUTAJANI
Käesolevad JUHISED on mõeldud kogenud kasutajatele. Kui te ei tunne täielikult
kaarkeevitamis- ja lõikamisvarustuse kasutusprintsiipe ja ohutuid töövõtteid,
soovitame teil lugeda meie brošüüri „Ettevaatusabinõud ja ohutud töövõtted
kaarkeevitamisel, lõikamisel ja pinnalõikamisel”, vorm 52 529.ÄRGE lubage väljaõppeta
isikutel antud varustust paigaldada, kasutada või hooldada. ÄRGE üritage antud
varustust paigaldada ega kasutada enne käesolevate juhiste lugemist ja neist täielikult
arusaamist. Kui te käesolevatest juhistest täielikult aru ei saa, võtke lisainfo saamiseks
ühendust meie esindajaga. Enne antud seadme paigaldamist või kasutamist lugege
kindlasti Ohutusmeetmeid.
KASUTAJA VASTUTUS
Kui seda paigaldatakse, kasutatakse, hooldatakse ja parandatakse vastavalt toodud juhistele,
töötab antud seade vastavuses oma kirjeldusega käesolevas käsiraamatus ning kaasasolevatel
siltidel ja/või kleebistel. Antud varustust tuleb korrapäraselt kontrollida. Talitushäiretega või
halvasti hooldatud varustust ei tohiks kasutada. Katkised, puuduvad, kulunud, deformeeritud või
saastunud osad tuleb koheselt asendada. Kui tekib sellise remondi või asendamise vajadus,
soovitab tootja pöörduda telefoni või kirja teel esitatud hoolduspalvega selle volitatud edasimüüja
poole, kellelt varustus osteti.
Seda varustust ega selle osi ei tohi ilma tootja eelneva kirjaliku nõusolekuta muuta. Ebaõigest
kasutamisest, vigasest hooldusest, kahjustustest, ebaõigest remontimisest või suvalise isiku, välja
arvatud tootja või tootja poolt määratud hoolduskeskus, poolt tehtud muudatusest tingitud
talitushäirete eest vastutab ainuisikuliselt antud varustuse kasutaja.
Koopiaid käesolevast käsiraamatust saab hankida järgnevatel viisidel:
Võttes ühendust kohaliku ESAB esindajaga.
Laadides koopia alla ESAB veebisaidilt aadressil:
www.esabna.com
Saates kirjaliku palve aadressil
ESAB WELDING & CUTTING PRODUCTS
ATTN: LITERATURE DEPT.
411 S EBENEZER ROAD
FLORENCE SC 29501
SISUKORD
OSA NIMETUS LEHEKÜLG
OSA 1 OHUTUSNÕUDED ..............................................................................................................105
OSA 2 KIRJELDUS ..........................................................................................................................................................
OSA 3 PAIGALDAMINE ...............................................................................................................................................113
OSA 4 KASUTAMINE ................................................................................................................................................... 121
107
103
SISUKORD
104
1. PEATÜKK OHOTUS
Süsteemiga või selle lähedal töötavate isikute ohutuse eest vastutab täiel määral ESAB keevitusvarustuse
kasutaja.
Vale kasutamine võib viia ebanormaalsete situatsioonideni, vigastada kasutajat ja kahjustada varustust.
Kõik keevitusvarustusega töötavad isikud peavad täielikult tundma
- varustuse käsitsemist
- hädaseiskamisnuppude asukohti
- varustuse funktsioone
- kehtivaid ohutusreegleid
- lõikamist
Kasutaja peab veenduma, et
- keegi ei jää masina käivitamise ajal tööpiirkonda
- keegi pole kaare süütamise ajal kaitseta
Tööpiirkond peab olema
- puhas masinaosadest, tööriistadest ja muudest objektidest, mis võivad piirata kasutaja piirkonnas liikumist
- korraldatud nii, et hädaseiskamisnupud on lihtsalt ligipääsetavad
- tõmbevaba
Isiklik ohutusvarustus
- kasutage alati õiget ohutusvarustust, nagu prillid, tulekindel riietus, kaitsekindad
- ärge kandke kunagi lahtiseid riideid, vöösid, käevõrusid, sõrmuseid jne, mis võivad varustuse külge kinni jääda
või põhjustada põletusi
Mitmesugust
- elektrilist varustust võivad kasutada ainult volitatud isikud
- kontrollige, et tagasivoolukaablid oleks korralikult ühendatud ja maandatud
- nõutav tulekustutusvarustus peab olema lihtsalt kättesaadav eriliselt ja selgelt markeeritud alades
- keevitamisvarustuse määrimist ja hooldamist ei tohi läbi viia töötamise ajal.
-105-
1. PEATÜKK OHOTUS
! HOIATUS !
KAARKEEVITAMINE JA KAARLÕIKAMINE VÕIVAD OLLA TEILE JA TEISTELE VIGASTUSOHTLIKUD. VÕTKE
KEEVITAMISEL VÕI LÕIKAMISEL KASUTUSELE ETTEVAATUSABINÕUD. NÕUDKE OMA TÖÖANDJALT
TOOTJA OHUANDMETEL PÕHINEVAID OHUTUSVÕTTEID.
ELEKTRILÖÖK - Võib tappa
- Paigaldage ja maandage keevitamisvarustus vastavalt kohustuslikele standarditele.
- Ärge puudutage pingestatud elektrilisi osi palja naha, märgade kinnaste või märgade riietega.
- Isoleerige end maapinnast ja töödeldavast detailist.
- Kindlustage oma töökoha ohutus.
AURUD JA GAASID - Võivad olla teie tervisele ohtlikud
- Hoidke oma pea aurudest eemal.
- Aurude ja gaaside eemal hoidmiseks teie hingamistsoonist ja ümbrusest kasutage ventilatsiooni ja/või vaheltvõttu.
KAARKIIRED - Võivad vigastada silmi ja põletada nahka
- Kaitske oma silmasid ja nahka. Kasutage õigeid keevitusmaske, filterklaasi ja kandke kaitseriietust.
- Kaitske kõrvalolijaid sobivate ekraanide või kardinatega.
TULEOHT
- Sädemed (keevituspritsmed) võivad põhjustada tulekahju. Seetõttu veenduge, et läheduses poleks kergsüttivaid
materjale.
MÜRA - Ülemäärane müra võib kahjustada teie kuulmist.
- Kaitske oma kõrvu. Kasutage kõrvaklappe või muud kõrvakaitsevarustust.
- Teavitage kõrvalolijaid ohust.
TALITUSHÄIRED - Talitushäirete korral kutsuge appi ekspert.
ENNE SEADME PAIGALDAMIST VÕI KASUTAMIST LUGEGE LÄBI KÄSIRAAMAT JA TEHKE SEE ENDALE
SELGEKS
KAITSKE ENNAST JA TEISI !
-106-
OSA 2 KIRJELDUS
2.1 Sissejuhatus
EPP-200 Toiteseade on mõeldud metallitöötlemise plasma abil.
Seda võibkasutada teiste ESAB toodetega nagu PT-24 ja PT-600
põletiga, lisa lõikeplokiga ja distantsiooni juhtpuldiga. EPP-200 seade
on väljatöötatud mehhaniseeritud plasma rakendusteks.
• Lõikamise vooludiapasoon - 50 kuni 200 amprit
• Forsseeritud õhujahutus
• Integraalne AV toiteplokk
• Integreeritud veejahuti
• ISisendpinge kaitse
• Kohalik või distants esipaneeli kontroll
• Põhitrafo ja võimsate pooljuhtide kaitse termovõtmega
• Rikete indikatsioon valgusdioodidega
2.2 Põhiparameetrid
EPP-200 Toiteplokk (0558004315):
VÄLJUND (100% koormamata)
Pinge .............................................................................................................
Alalisvoolu diapasoon ......................................................................50A kuni 200A
Võimsus ...........................................................................................8000 W kuni 32000 W
Avatud ahela pinge (AAP) ......................................................................325VAV
SISEND
Pinge (3-faasiline) ...............................................................200/230/380/415/460/575 volti
Vool (3-faasiline) ...................................................................115/100/60/55/50/40 amprit
Sagedus ........................................................................................................50/60Hz
KVA .................................................................................................................39.8 kW
160V AP
Võimsus .........................................................................................................37.8 kW
Võimsuse kasutegur .....................................................................................95%
Sisendi kaitse ............................................................................Vaata osa 3, Paigaldamine
107
OSA 2 KIRJELDUS
Elektrilöök võib tappa!
TÄHELEPANU
2.3 Gabariidid ja kaal
Põletite kasutamine, mis ei ole väljatöödatud selle seadme jaoks
võib tekitada tulemusena ohtliku elektrilöögi.
Kasuta ainult põleteid, mis on väljatöödatud EPP-200 seadme
jaoks.
22 in. (550mm)
42 in. (1050mm)
44 in. (1100mm)
Kaal = 725 lbs. (330 kg)
108
