EFU 30, EFU30IB

Urządzenie montażowe

Instrukcją obsługi

0463 760 101  PL  20230428

Valid for: Serial number:

LX246-xxxx-xxxx

SPIS TREŚCI

1 BEZPIECZEŃSTWO

1.1 Znaczenie symboli

...................................................................................................................

......................................................................................................

1.2 Użytkowanie niezgodne z przeznaczeniem

1.3 Zalecenia dotyczące bezpieczeństwa

2 WPROWADZENIE

2.1 Wyposażenie

2.2 Cel i funkcja EFU

......................................................................................................................

................................................................................................................

.........................................................................................................

2.3 Terminologia używana w niniejszej instrukcji

3 DANE TECHNICZNE

3.1 EFU 30

3.2 EFU 30 IB

4 INSTALACJA

..............................................................................................................................

4.1 Lokalizacja

4.2 Instrukcja podnoszenia

4.3 Regulowanie podpórek rolek

4.4 Regulacja kąta zawartego

4.5 Procedura instalacji

5 EKSPLOATACJA

5.1 Szczegóły modułu EFU

5.2 Panel sterowania

..................................................................................................................

..........................................................................................................................

.....................................................................................................................

...................................................................................................................

..............................................................................................

.....................................................................................

...........................................................................................

....................................................................................................

........................................................................................................................

...............................................................................................

.........................................................................................................

5.3 Bezprzewodowy pilot zdalnego sterowania

5.4 Włączanie zasilania sieciowego

5.5 Obsługa urządzenia montażowego

5.6 Bezpieczeństwo pracy

5.7 Spawanie

......................................................................................................................

5.8 Zatrzymywanie EFU

6 KONSERWACJA

........................................................................................................................

6.1 Informacje ogólne

6.2 Przechowywanie

6.3 Naprawa i konserwacja

6.4 Czyszczenie

6.5 Awarie

.................................................................................................................

...........................................................................................................................

6.6 Siłownik elektromechaniczny

................................................................................................

....................................................................................................

........................................................................................................

..........................................................................................................

...............................................................................................

....................................................................................

6.6.1 Smarowanie wrzeciona trapezoidalnego / rury MCT 75 (standard) / MCT 75

......................................................................................................................

6.6.2 Środek smarny

6.6.3 Łożyska

6.6.4 Rolki PU

..............................................................................................................

7 ROZWIĄZYWANIE PROBLEMÓW

7.1 Usterki mechaniczne

7.2 Usterki elektryczne

8 ZAMAWIANIE CZĘŚCI ZAMIENNYCH NUMERY ZAMÓWIENIOWE

.................................................................................................................

SCHEMAT POŁĄCZEŃ ELEKTRYCZNYCH

...................................................................................................

............................................................................................

...................................................................................................

......................................................................................................

......................................................................................

.........................................................................................

..............................................................

.......................................................................

..........................................................

..............................................................

.................................................................................

............................................................................

5 5 5 5

8 8 8 9 9

9 10 11

11 11 12 13 13

14 14 15 16 17 17 18 20 20

20 20 21 21 21 22

22 23 23 24

24 24 25 26

27 28

0463 760 101

- 3 -

SPIS TREŚCI

AKCESORIA

..........................................................................................................................................

0463 760 101

- 4 -

1  BEZPIECZEŃSTWO

1 BEZPIECZEŃSTWO

1.1 Znaczenie symboli

Użyte w dalszej części niniejszej instrukcji oznaczają: Uwaga! Należy mieć się na baczności!

NIEBEZPIECZEŃSTWO! Oznacza bezpośrednie zagrożenia, które, jeśli nie uda się ich uniknąć, będą skutkować odniesieniem bezpośrednich, poważnych obrażeń ciała lub śmiercią.

OSTRZEŻENIE! Oznacza potencjalne zagrożenia, które mogą skutkować odniesieniem obrażeń ciała lub śmiercią.

PRZESTROGA! Oznacza zagrożenia, które mogą skutkować odniesieniem niewielkich obrażeń ciała.

OSTRZEŻENIE!

Przed użyciem należy przeczytać ze zrozumieniem instrukcję obsługi, wszystkie oznaczenia, przepisy BHP oraz karty charakterystyki (SDS).

1.2 Użytkowanie niezgodne z przeznaczeniem

PRZESTROGA!

To urządzenie transportu bliskiego nie jest odpowiednie do następujących zastosowań:

• Obsługi zbiorników cięższych niż maksymalne dopuszczalne obciążenie urządzenia transportu bliskiego

• Obsługi zbiorników o średnicy większej/mniejszej niż obsługiwana maksymalna/minimalna średnica

• Jeśli urządzenie transportu bliskiego posiada opony z poliuretanu lub gumy, nie należy ich używać, jeśli zbiorniki zostaną wstępnie ogrzane do temperatury powyżej 60°C.

1.3 Zalecenia dotyczące bezpieczeństwa

Użytkownicy urządzeń firmy ESAB ponoszą odpowiedzialność za stosowanie odpowiednich środków ostrożności przez osoby używające lub znajdujące się w pobliżu tych urządzeń. Środki ostrożności muszą spełniać wymagania stawiane tego rodzaju urządzeniom spawalniczym. Poza standardowymi przepisami dotyczącymi miejsca pracy należy przestrzegać następujących zaleceń.

Wszelkie prace powinny być wykonywane przez przeszkolony personel, dobrze znający zasady działania urządzenia. Nieprawidłowa obsługa urządzenia może prowadzić do sytuacji niebezpiecznych, a w rezultacie do obrażeń operatora oraz uszkodzenia sprzętu.

0463 760 101

- 5 -

1  BEZPIECZEŃSTWO

1. Każdy, kto używa urządzenia, powinien znać:

• zasady jego obsługi

• lokalizację wyłączników awaryjnych

• jego działanie

• odpowiednie środki ostrożności

• zasady spawania i cięcia lub innego typu eksploatacji urządzenia

2. Operator powinien dopilnować, aby:

• w momencie uruchamiania urządzenia w jego pobliżu nie było żadnych osób nieupoważnionych

• w chwili zajarzania łuku lub rozpoczęcia prac przy użyciu urządzenia wszystkie osoby były odpowiednio zabezpieczone

3. Miejsce pracy powinno być:

• odpowiednie do określonego celu

• wolne od przeciągów

4. Sprzęt ochrony osobistej:

• Należy zawsze stosować zalecany sprzęt ochrony osobistej, taki jak okulary ochronne, odzież ognioodporna, rękawice ochronne

• Nie należy nosić żadnych luźnych elementów odzieży, takich jak szaliki, bransolety, pierścionki itp., które mogłyby o coś zahaczyć lub spowodować poparzenie

5. Ogólne środki ostrożności:

• Upewnić się, że przewód masowy jest podłączony prawidłowo

• Prace na urządzeniach wysokiego napięcia mogą być wykonywane

wyłącznie przez wykwalifikowanego elektryka

• Odpowiedni sprzęt gaśniczy musi być wyraźnie oznaczony i znajdować się w pobliżu.

• W trakcie pracy urządzenia nie wolno przeprowadzać jego smarowania ani konserwacji

OSTRZEŻENIE!

Spawanie i cięcie łukowe może stwarzać zagrożenie dla operatora i innych osób. Podczas spawania lub cięcia należy stosować odpowiednie środki ostrożności.

PORAŻENIE PRĄDEM ELEKTRYCZNYM — może skutkować śmiercią

• Nie dotykać elementów pod napięciem ani elektrod odsłoniętą skórą, w mokrych rękawicach lub w mokrej odzieży

• Odizolować się od obrabianego przedmiotu i ziemi.

• Upewnić się, że stanowisko pracy jest bezpieczne

POLA ELEKTRYCZNE I MAGNETYCZNE — mogą być szkodliwe dla zdrowia

• Spawacze z wszczepionymi rozrusznikami serca powinni przed rozpoczęciem spawania zasięgnąć opinii lekarza. Pole elektromagnetyczne może zakłócać pracę niektórych rozruszników.

• Narażenie na działanie pola elektromagnetycznego może też mieć inne skutki zdrowotne, które są nieznane.

• Spawacze powinni stosować się do następujących procedur, aby ograniczyć skutki narażenia na działanie pola elektromagnetycznego:

○ Poprowadzić elektrodę i przewody robocze po tej samej

stronie ciała. Jeśli to możliwe, zabezpieczyć je taśmą klejącą. Nie stawać między uchwytem a przewodami roboczymi. W żadnym wypadku nie owijać przewodu spawalniczego ani roboczego wokół ciała. Ustawić źródło zasilania i przewody jak najdalej od ciała.

○ Przewód roboczy podłączać do przedmiotu obrabianego

możliwie najbliżej obszaru spawania.

0463 760 101

- 6 -

1  BEZPIECZEŃSTWO

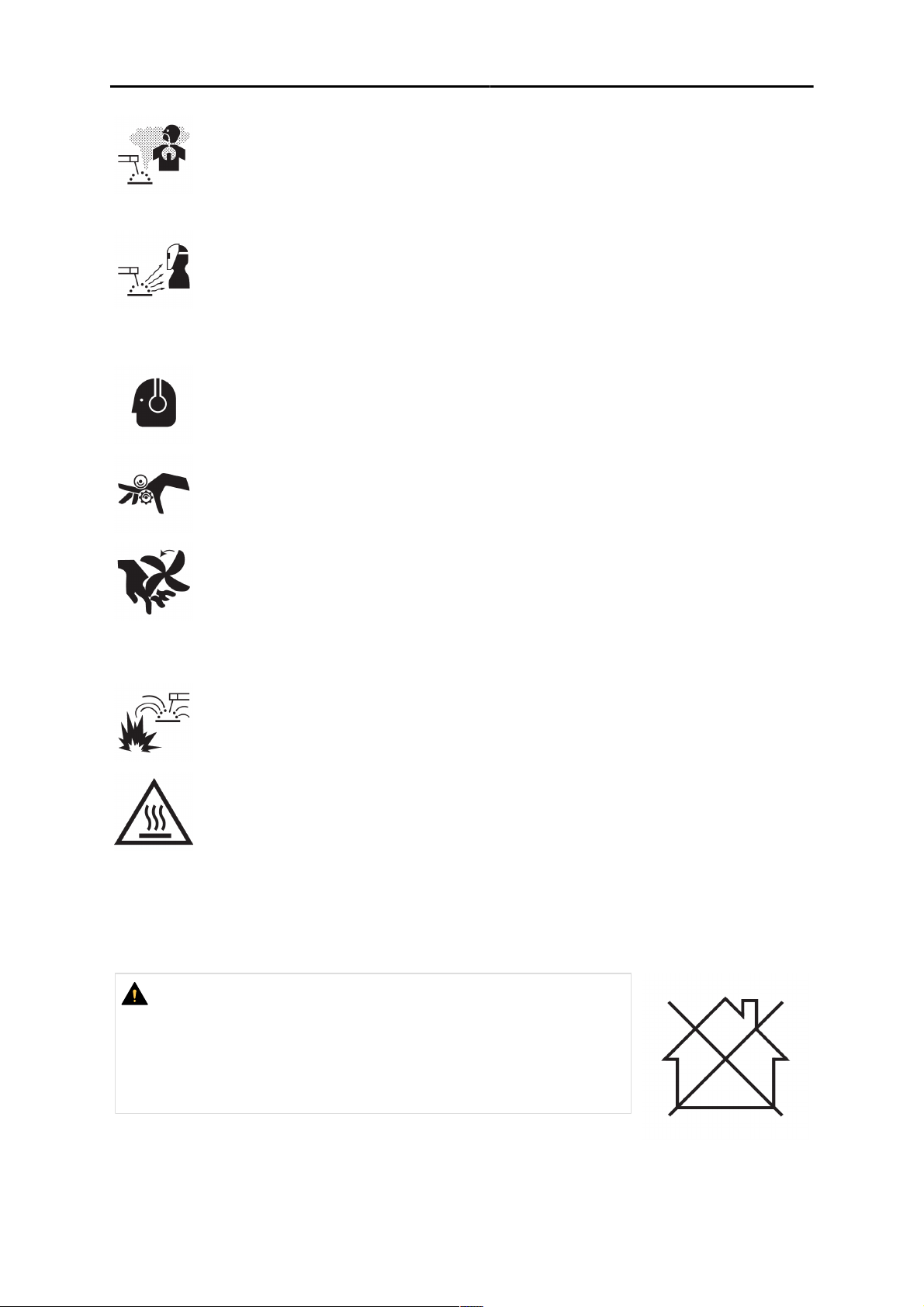

GAZY I OPARY — mogą być szkodliwe dla zdrowia

• Trzymać głowę z dala od oparów

• Stosować wentylację, odprowadzanie przy łuku lub obydwa zabezpieczenia, usuwając opary i gazy ze strefy oddychania i miejsca pracy

PROMIENIOWANIE ŁUKU — może powodować obrażenia oczu i poparzenia skóry

• Chronić oczy i ciało. Stosować odpowiednią maskę spawalniczą i szkła filtrujące oraz nosić odzież ochronną

• Chronić osoby znajdujące się w pobliżu, stosując odpowiednie ekrany lub zasłony

HAŁAS — nadmierny hałas może uszkodzić słuch

Chronić uszy. Stosować słuchawki wyciszające lub inne zabezpieczenie.

CZĘŚCI RUCHOME — mogą powodować obrażenia ciała

• Wszystkie drzwi, panele i pokrywy powinny być zamknięte i bezpiecznie zamocowane. Tylko wykwalifikowani pracownicy powinni zdejmować osłony w przypadku konieczności wykonania konserwacji i usunięcia usterek. Po zakończeniu serwisowania i przed uruchomieniem obrotników rolkowych należy zamontować panele lub pokrywy i zamknąć drzwi.

• Zatrzymać urządzenie transportu bliskiego przed instalacją lub połączeniem urządzenia.

• Nigdy nie zbliżać rąk, włosów, luźnej odzieży ani narzędzi do ruchomych części.

ZAGROŻENIE POŻAREM

• Iskry (rozpryski) mogą spowodować pożar. Dopilnować, aby w pobliżu nie było żadnych materiałów łatwopalnych

GORĄCA POWIERZCHNIA — części mogą spowodować poparzenia

• Nie dotykać części gołymi rękami.

• Przed przystąpieniem do pracy ze sprzętem należy odczekać pewien czas, aż ostygnie.

• Do obsługi gorących części należy używać odpowiednich narzędzi i/lub izolowanych rękawic spawalniczych, aby zapobiec oparzeniom.

WADLIWE DZIAŁANIE — w razie nieprawidłowego działania poprosić o pomoc fachowca. CHROŃ SIEBIE I INNYCH!

PRZESTROGA!

Urządzenia klasy A nie są przeznaczone do użytku w budynkach, gdzie zasilanie elektryczne pochodzi z publicznego niskonapięciowego układu zasilania. Ze względu na przewodzone i emitowane zakłócenia, w takich lokalizacjach mogą występować potencjalne trudności w zapewnieniu kompatybilności elektromagnetycznej urządzeń klasy A.

0463 760 101

- 7 -

2  WPROWADZENIE

UWAGA! Zużyty sprzęt elektroniczny należy przekazać do zakładu utylizacji odpadów!

Zgodnie z dyrektywą europejską 2012/19/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE) oraz jej zastosowaniem w świetle prawa krajowego, wyeksploatowane urządzenia elektryczne i/lub elektroniczne należy przekazywać do zakładu utylizacji odpadów.

Jako osoba odpowiedzialna za sprzęt, operator ma obowiązek uzyskać informacje o odpowiednich punktach zbiórki odpadów.

Dodatkowych informacji udzieli lokalny dealer firmy ESAB.

ESAB oferuje asortyment akcesoriów spawalniczych i sprzęt ochrony osobistej. Aby uzyskać informacje na temat składania zamówień, należy skontaktować się z lokalnym dealerem ESAB lub odwiedzić naszą stronę internetową.

2 WPROWADZENIE

W niniejszej instrukcji obsługi opisano sposób użytkowania i konserwacji urządzeń montażowych EFU 30 i EFU 30 IB, określanych w niniejszym dokumencie jako EFU. Czynności, które musi wykonać

producent, nie są zawarte w tej instrukcji. Niniejsza Instrukcja stanowi część EFU. Przechowywać kopię instrukcji wraz z EFU, a jej oryginał w

bezpiecznym miejscu. W przypadku sprzedaży EFU należy przekazać nowemu właścicielowi również instrukcję.

Ilustracje i schematy wykorzystane w niniejszej instrukcji służą wyłącznie do zobrazowania zagadnień opisanych w części tekstowej. Dostarczone urządzenie może nieznacznie różnić się od wersji na ilustracjach.

2.1 Wyposażenie

EFU jest dostarczane z następującymi elementami:

• Podnośniki

• Zamontowana szafa sterownicza

• Bezprzewodowy pilot zdalnego sterowania

• Rama bazowa

• Instrukcją obsługi

2.2 Cel i funkcja EFU

EFU zostało zaprojektowane jako pomoc w łączeniu i spawaniu zbiorników cylindrycznych. Ustawiając i regulując niezależne podnośniki na module EFU, zbiorniki o różnych średnicach można

umieścić na EFU w połączeniu z odpowiednim obrotnikiem rolkowym (ECD lub ESD). Rolki na ramie bazowej można regulować, co pozwala na obsługę zbiorników o różnej średnicy.

0463 760 101

- 8 -

3  DANE TECHNICZNE

2.3 Terminologia używana w niniejszej instrukcji

Rama bazowa Rama, na której zamontowane są podpórki rolek. Wstępnie wywiercone

otwory umożliwiają dopasowanie ustawienia podpórek rolek do różnych średnic zbiorników.

Podpórka rolki Podpórka, która stanowi obudowę rolek EFU. Jest ona przykręcona do

ramy bazowej. Mieści również siłownik elektryczny, który podnosi lub opuszcza rolkę.

Panel sterowania Elektryczna skrzynka sterownicza zamontowana na końcu ramy bazowej.

Bezprzewodowy pilot zdalnego sterowania

Odbiornik Odbiornik, który nawiązuje łączność z bezprzewodowym pilotem zdalnego

Zbiornik Wszelkie elementy lub urządzenia obsługiwane na zestawie obrotnika

Bezprzewodowy pilot sterowania zdalnego umożliwiający operatorowi ręczne sterowanie.

sterowania.

rolkowego.

3 DANE TECHNICZNE

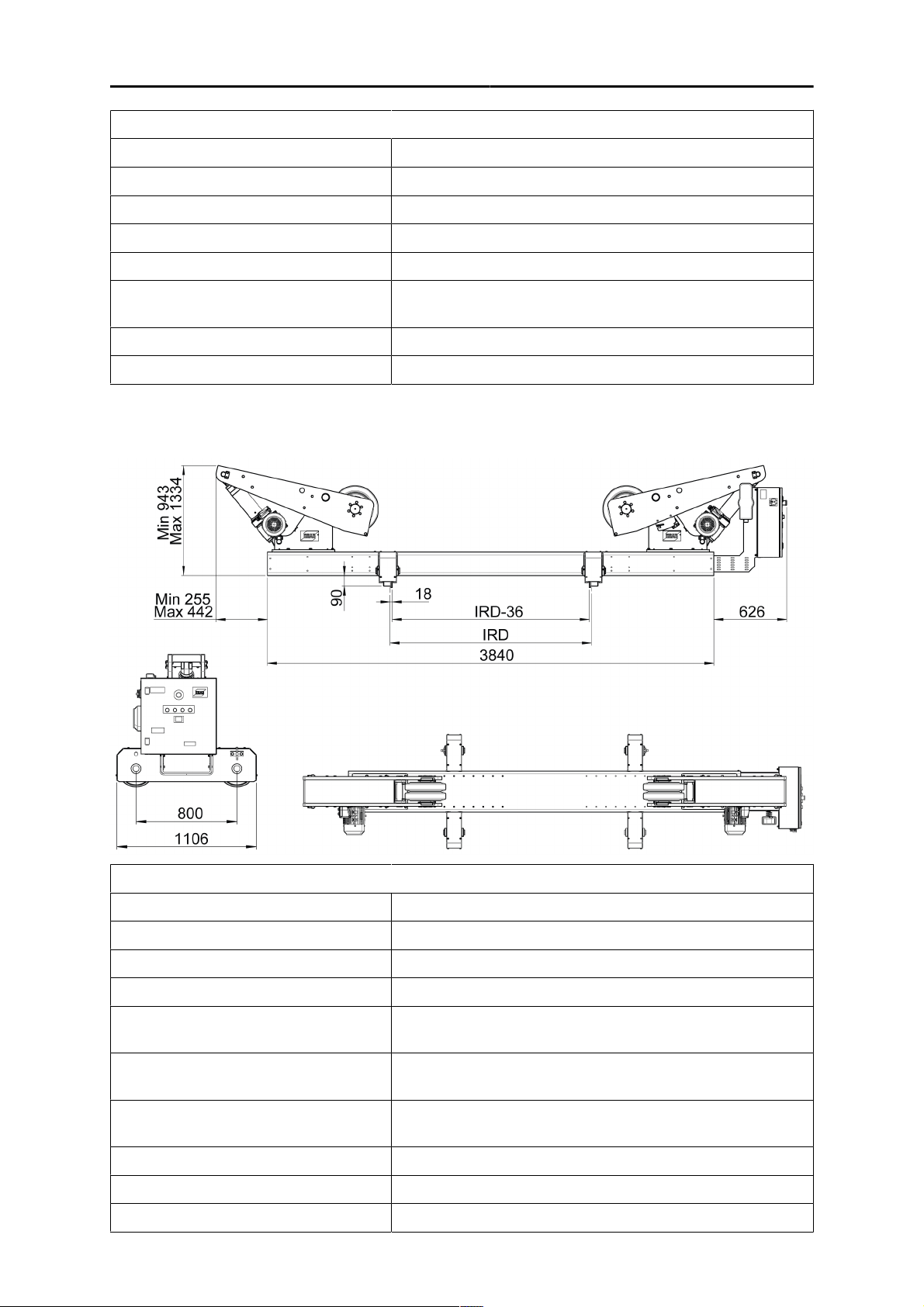

3.1 EFU 30

EFU 30

Maksymalny udźwig 15000kg (33069funtów)

Pionowa regulacja przedmiotu obrabianego

Średnica przedmiotu obrabianego Ø, standardowy obrotnik rolkowy

Średnica przedmiotu obrabianego Ø, samonastawny obrotnik rolkowy

Zasilanie sieciowe 380–440V, 3-fazowe, 50Hz

0463 760 101

±40mm (±1,57 cala)

480mm (18,90cala) / 5700mm (224,41cala)

1420mm (55,91cala) / 5000mm (196,85cala)

- 9 -

3  DANE TECHNICZNE

EFU 30

Bezpiecznik sieciowy 16A

Typ rolki Poliuretan (90°C/twardość Shore’a typu A 92°)

Szerokość/średnica Ø rolki 2 × 90mm (2 × 3,54cala) / 400mm (15,74cala)

Wymiary L×W×H, maks. 4619 × 700 × 1249mm (181,85×27,56×49,17cala)

Masa 1285kg (2834funty)

Bezprzewodowy pilot zdalnego sterowania

Napięcie sterowania 24V

Temperatura pracy Od 0 do 40C (od 32 do 104F)

Wersja bezprzewodowa

3.2 EFU 30 IB

EFU 30 IB

Maksymalny udźwig 15000kg (33069funtów)

Udźwig obracania 45000kg (99208funtów)

Silnik napędu obrotowego 2×0,37 kW

Prędkość obracania 200–2000mm/min (5,51–78,74 cala/min)

Pionowa regulacja przedmiotu obrabianego

Średnica przedmiotu obrabianego Ø, standardowy obrotnik rolkowy

Średnica przedmiotu obrabianego Ø, samonastawny obrotnik rolkowy

Zasilanie sieciowe 380–440V, 3-fazowe, 50Hz

Bezpiecznik sieciowy 16A

Typ rolki Poliuretan (90°C/twardość Shore’a typu A 92°)

0463 760 101

±40mm (±1,57 cala)

480mm (18,90cala) / 5700mm (224,41cala)

1420mm (55,91cala) / 5000mm (196,85cala)

- 10 -

4  INSTALACJA

EFU 30 IB

Szerokość/średnica Ø rolki 2 × 90mm (2 × 3,54cala) / 400mm (15,74cala)

Zdolność transportowa 30000kg (66138funtów)

Silnik napędu jazdy 2×0,12 kW

Niska/wysoka prędkość jazdy 200/2000mm/min (5,51/78,74 cala/min)

Zmontowane do szyn o rozstawie

Wymiary L×W×H, maks. 4619 × 700 × 1249mm (181,85×27,56×49,17cala)

Masa 1285kg (2834funty)

1730mm (68,11cala) lub 2500mm (98,43cala)

Bezprzewodowy pilot zdalnego sterowania

Napięcie sterowania 24V

Temperatura pracy Od 0 do 40C (od 32 do 104F)

EFU 30 IB jest dostępny w dwóch różnych wariantach rozstawu szyn.

Wersja bezprzewodowa

4 INSTALACJA

4.1 Lokalizacja

OSTRZEŻENIE!

Należy zawsze się upewnić, że wokół EFU jest wystarczająco dużo wolnego miejsca.

Należy zadbać o to, aby po załadowaniu zbiornika do EFU nadal było wystarczająco dużo wolnego miejsca zapewniającego swobodny dostęp. Ustawić go tak, aby umożliwić swobodny załadunek i rozładunek zbiorników na EFU za pomocą suwnicy lub innych urządzeń do podnoszenia.

4.2 Instrukcja podnoszenia

OSTRZEŻENIE!

Po naciśnięciu przycisku kierunkowego (w górę lub w dół) EFU zacznie podnosić lub opuszczać zbiornik.

UWAGA!

Do przesuwania EFU należy wykorzystywać suwnice lub wózki widłowe o odpowiednim udźwigu znamionowym.

Podnoszenie dźwigiem

Podnieść EFU na podpórkach rolek EFU wykorzystując punkty podnoszenia. Do tego celu należy wykorzystać po jednym punkcie podnoszenia z każdej strony podpórki rolki, co daje łącznie cztery punkty podnoszenia. Zalecany kąt pomiędzy łańcuchem a punktami podnoszenia na obrotniku rolkowym wynosi 60°.

0463 760 101

- 11 -

4  INSTALACJA

Ustawić EFU na gładkim, poziomym i twardym podłożu przygotowanym do utrzymania ciężaru EFU i zbiornika na całej powierzchni styku EFU z podłożem.

Odległości pomiędzy ramami bazowymi powinny odpowiadać wymiarom zbiornika. Jeżeli zbiornik jest idealnie symetryczny oraz w przypadku stosowania jednego modułu napędowego i jednego modułu rolek biernych, należy ustawić moduł napędowy i moduł rolek biernych w odległości jednej trzeciej długości zbiornika, aby zagwarantować równomierne obciążenie każdej sekcji.

Jeżeli jeden koniec zbiornika jest cięższy, przesunąć sekcję modułu napędowego lub modułu rolek biernych bliżej tego końca, aby wyrównać obciążenie każdej sekcji.

4.3 Regulowanie podpórek rolek

UWAGA!

Wyregulować podpórki rolek w taki sposób, aby oś obrotu zbiornika pokrywała się z linią środkową ramy EFU.

Należy dopasować położenia dwóch podpórek rolek na ramie bazowej do obciążeń zbiorników o różnych średnicach.

1. Odkręcić podpórkę rolki od ramy bazowej.

2. Wykorzystać suwnicę do podniesienia podpórki rolki za pomocą punktów podnoszenia.

3. Przesunąć podpórkę rolki do wymaganego położenia odpowiadającego średnicy zbiornika.

4. Przykręcić podpórki rolek z powrotem do ramy bazowej za pomocą wszystkich śrub i dokręcić odpowiednim momentem, tj. M12 (8.8) 81 Nm i M16 (8.8) 197 Nm.

5. Prawidłowe odległości między dwoma podpórkami rolek przedstawiono w tabelach i na ilustracji poniżej.

W połączeniu ze standardowym

obrotnikiem rolkowym

Odległość A Min. śr.

obiektuØ(mm)

780 480 750

970 750 1240

1160 1240 1740

0463 760 101

Maks. śr. obiektuØ(mm)

- 12 -

W połączeniu ze samonastawnym

obrotnikiem rolkowym

Min. śr. obiektuØ(mm)

Maks. śr. obiektuØ(mm)

4  INSTALACJA

W połączeniu ze standardowym

obrotnikiem rolkowym

1540 1740 2370

1920 2370 3700

2300 3600 4300

2680 4300 5700

1260 1420 2000

1640 2200 3000

2020 3000 4000

2400 3700 5000

W połączeniu ze samonastawnym

obrotnikiem rolkowym

4.4 Regulacja kąta zawartego

Kąt zawarty (α) to kąt pomiędzy dwiema liniami poprowadzonymi od środka osi obrotu zbiornika do środka każdej rolki na EFU. W miarę zwiększania kąta zwiększa się również obciążenie poszczególnych rolek i proporcjonalne obciążenie łożysk. W miarę zwiększania kąta do podnoszenia zbiornika niezbędny jest większy moment obrotowy, a tym samym większa moc.

Odległość między podpórkami rolek na EFU zależy od średnicy zbiornika. W celu bezpiecznego i płynnego działania EFU zaleca się zachowanie kąta zawartego (α) w granicach od 45° do 60°.

4.5 Procedura instalacji

Postępować zgodnie z niniejszą procedurą instalacji przed pierwszym użyciem, po przeprowadzeniu konserwacji lub naprawy albo po dłuższym przechowywaniu EFU.

EFU są w pełni przetestowane przed wysłaniem z fabryki. Zaleca się sprawdzenie działania wszystkich elementów sterujących przed wprowadzeniem EFU do

procesu produkcyjnego. Procedura instalacji:

0463 760 101

- 13 -

5  EKSPLOATACJA

• Sprawdzić, czy wszystkie ruchome części, na przykład rolki, swobodnie się obracają.

• Sprawdzić, czy wszystkie przewody, wiązki kablowe i silniki są w dobrym stanie, a także upewnić się, że nie doszło do ich przecięcia itd.

• Sprawdzić, czy wszystkie elementy sterujące bezprzewodowego pilota zdalnego sterowania działają prawidłowo.

• Sprawdzić, czy wyłącznik zatrzymania awaryjnego na obu bezprzewodowych pilotach zdalnego sterowania działa prawidłowo i blokuje działanie wszystkich innych elementów sterujących, dzięki czemu nie ma możliwości ponownego uruchomienia obrotników rolkowych, a następnie zresetować go z poziomu panelu sterowania.

• Sprawdzić, czy wyłącznik zatrzymania awaryjnego na panelu sterowania działa prawidłowo i blokuje działanie wszystkich innych elementów sterujących, dzięki czemu nie ma możliwości uruchomienia obrotników rolkowych, a następnie skasować go z panelu sterowniczego.

• Sprawdzić, czy stalowa rama bazowa nie jest uszkodzona.

5 EKSPLOATACJA

5.1 Szczegóły modułu EFU

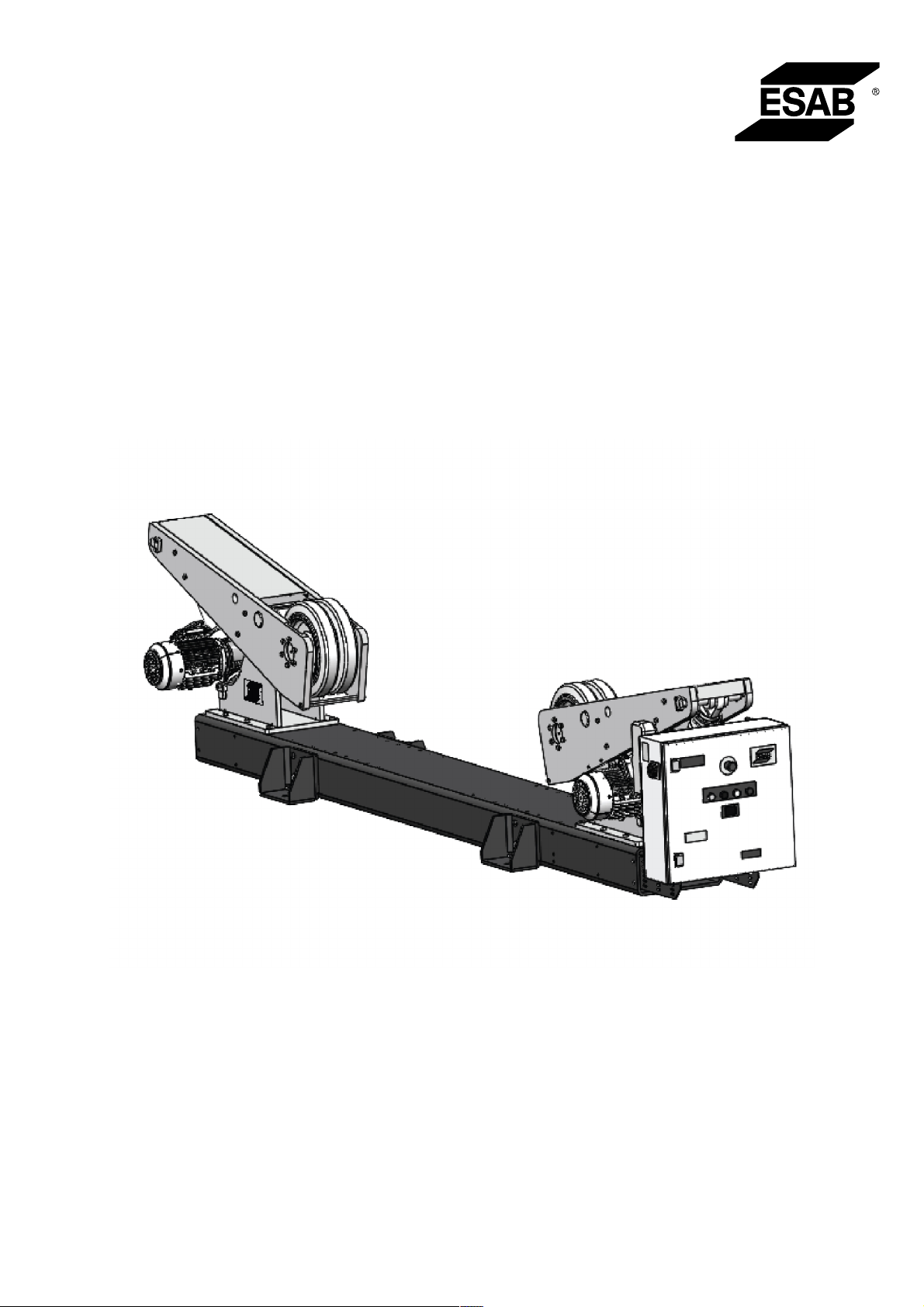

EFU jest przeznaczony do stosowania w połączeniu z napędzanym obrotnikiem rolkowym wtedy, gdy obiekt jest stożkowy i w połączeniu z innym EFU służy do łączenia zbiorników razem lub w liniach rosnących.

EFU składa się z ramy bazowej z dwoma podpórkami rolek przykręconymi do jego górnej części. Otwory przewiercone przez górną część ramy bazowej umożliwiają ustawienie podpórek rolek w różnych odległościach w celu dopasowania do średnicy zbiornika.

Obie podpórki rolek są wyposażone w siłowniki elektromechaniczne, które mogą podnosić lub opuszczać zbiornik za pośrednictwem stalowego łoża. Oba siłowniki elektromechaniczne są wyposażone w falownik, który steruje siłownikiem.

Moduł montażowy jest sterowany ręcznie za pomocą bezprzewodowego pilota zdalnego sterowania.

0463 760 101

- 14 -

5  EKSPLOATACJA

5.2 Panel sterowania

1. Wyłącznik zasilania (F1) 4. Przycisk resetowania wyłącznika awaryjnego

(F31)

2. Przycisk wyłącznika awaryjnego (F30) 5. Biała kontrolka (F34)

3. Kontrolka zasilania (F32) 6. Kontrolka/przycisk alarmu (F33)

Panel sterowania

1. Wyłącznik zasilania (F1).

2. Przycisk wyłącznika awaryjnego (F30). Naciśnięcie przycisku wstrzymuje działanie funkcji. Przycisk należy zwolnić, aby umożliwić skasowanie.

3. Kontrolka zasilania (F32). Świeci się (na zielono) po włączeniu zasilania i uruchomieniu systemu sterowania. (Przełącznik zasilania (1) jest ustawiony w pozycji włączenia). Ten przycisk, w połączeniu z elementem (F33), jest również używany do kalibracji i resetowania drugiego obrotnika rolkowego (RB2) podłączonego do głównego obrotnika rolkowego (RB1).

4. Przycisk resetowania wyłącznika awaryjnego (F31). Świeci się (na niebiesko), gdy dowolny przycisk wyłącznika zatrzymania awaryjnego zostanie aktywowany i/lub nie zostanie zresetowany. Kontrolka miga, gdy przyciski wyłącznika zatrzymania awaryjnego zostaną ponownie dezaktywowane i gaśnie po naciśnięciu przycisków (resetowanie wyłącznika zatrzymania awaryjnego).

5. Biała kontrolka (F34). Świeci się po wybraniu żądanego trybu sterowania, lokalnie (świeci się przez cały czas) lub poprzez sterowanie za pomocą zewnętrznego urządzenia (miga), np. ESAB CaB. Nacisnąć ten przycisk, aby aktywować lokalne sterowanie, gdy obrotnik rolkowy jest używany jako niezależna jednostka. Nacisnąć przycisk ponownie w celu dezaktywacji. Gdy obrotnik rolkowy jest podłączony do i sterowany za pomocą ESAB CaB, tj. cyfrowy sygnał wyjściowy CaB ma wysoką wartość, ta kontrolka miga, aż do momentu ustawienia niskiej wartości sygnału.

6. Kontrolka/przycisk alarmu (F33). Świeci się cały czas (na czerwono) w przypadku wystąpienia dowolnej usterki. Wymaga ręcznego zresetowania po wykryciu i usunięciu usterki. Kontrolka miga, gdy poziom naładowania akumulatora w bezprzewodowym pilocie zdalnego sterowania jest niski oraz gdy akumulator jest wymieniany lub ładowany.

0463 760 101

- 15 -

5  EKSPLOATACJA

7. Złącze do zewnętrznego elementu sterującego, np. CaB (XS1). Należy podłączyć atrapę wtyczki ze zworkami (1XP1), aby uruchomić obrotnik rolkowy jako niezależną jednostkę.

8. Złącze do sterownika dodatkowego EFU, tj. napędów synchronicznych (XP2). EFU można podłączyć do dowolnego urządzenia ECD/ESD lub EFU. Podłączyć wtyczkę ślepą ze zworkami (1XS2), jeśli EFU ma zostać uruchomiony jako niezależna jednostka lub jako ostatnia jednostka w łańcuchu kilku podłączonych EFU.

5.3 Bezprzewodowy pilot zdalnego sterowania

UWAGA!

Po naciśnięciu jednego z przycisków kierunkowych (w górę lub w dół) moduł EFU natychmiast rozpoczyna podnoszenie lub opuszczanie zbiornika.

System jest dostarczamy wraz z dwoma bezprzewodowymi pilotami zdalnego sterowania z ładowalnymi akumulatorami, jednym odbiornikiem (zamontowanym za panelem sterowania) oraz jedną ładowarką indukcyjną. Dwa bezprzewodowe piloty zdalnego sterowania pracują na tym samym kanale i tej samej częstotliwości radiowej, dlatego nie mogą być używane jednocześnie. Zaleca się korzystanie z jednego pilota i podłączenie drugiego pilota do ładowarki.

1. Przycisk wyłącznika zatrzymania awaryjnego 6. Przełącznik zasilania wł./wył.

2. Równoległe opuszczanie obu rolek 7. Równoległe podnoszenie obu rolek

3. Podnoszenie prawej rolki. Funkcja

przełączania (naprzemiennego WŁ./WYŁ.)

4. Opuszczanie prawej rolki 9. Opuszczanie lewej rolki

5. Kierunek A ruchu wagonu silnikowego (funkcja

opcjonalna)

0463 760 101

8. Funkcja przełączania podnoszenia lewej rolki

10. Kierunek B ruchu wagonu silnikowego (funkcja opcjonalna)

- 16 -

5  EKSPLOATACJA

5.4 Włączanie zasilania sieciowego

OSTRZEŻENIE!

Nie obsługiwać urządzenia montażowego w przypadku widocznych śladów uszkodzenia. W razie potrzeby należy zawsze skorzystać z usług autoryzowanego serwisanta firmy ESAB, który przeprowadzi kontrolę i naprawę.

Przed włączeniem urządzenia montażowego należy sprawdzić, czy:

1. podpórki rolek są prawidłowo przykręcone do ramy bazowej;

2. rolki są prawidłowo ustawione pod zbiornikiem;

3. nie występują przeszkody uniemożliwiające obrócenie zbiornika (jeżeli zbiornik jest załadowany).

Sprawdzić wzrokowo rolki, siłowniki elektryczne, bezprzewodowego pilota zdalnego sterowania, panel sterowania i kable pod kątem śladów uszkodzenia.

OSTRZEŻENIE!

Upewnić się, że zasilanie sieciowe odpowiada napięciu elektrycznemu widocznemu na panelu sterowania.

OSTRZEŻENIE!

Upewnić się, że kabel zasilania sieciowego nie leży na trasach przejazdów pojazdów lub wózków widłowych ani nie powoduje zagrożenia potknięciem lub przewróceniem.

1) Podłączyć przewód zasilania do źródła zasilania sieciowego.

2) Włączyć zasilanie sieciowe. Spowoduje to zapalenie kontrolki zasilania (na zielono) na panelu sterowania.

3) Włączyć dowolnego z dwóch bezprzewodowych pilotów zdalnego sterowania.

OSTRZEŻENIE!

Podczas obsługi z urządzenia należy używać tylko jednego urządzenia zdalnego sterowania. Drugie urządzenie zdalnego sterowania musi być wyłączone i bezpiecznie przechowywane w wyznaczonym miejscu.

4) Sprawdzić, czyli przyciski wyłącznika zatrzymania awaryjnego nie są wciśnięte.

5) Nacisnąć przycisk resetowania wyłącznika awaryjnego. Jeśli jednostka działa niezależnie, nacisnąć przycisk trybu sterowania (biała kontrolka).

EFU jest teraz przygotowany do pracy.

5.5 Obsługa urządzenia montażowego

UWAGA!

Należy regularnie sprawdzać działanie wyłącznika zatrzymania awaryjnego poprzez naciśnięcie przycisków wyłącznika awaryjnego co najmniej raz w miesiącu.

1) Gdy EFU jest prawidłowo wyrównany z innym modułem i podpórki rolek są we właściwej pozycji, rozpocząć załadunek zbiornika na EFU i połączony moduł.

Należy to robić równomiernie, aby nie obciążać gwałtownie EFU. Gwałtowne obciążenie może doprowadzić do uszkodzenia siłowników elektromechanicznych.

Zadbać o to, aby żadne wystające elementy zbiornika nie uderzyły w przedmioty znajdujące się wokół EFU ani w podłogę podczas obracania.

0463 760 101

- 17 -

5  EKSPLOATACJA

2) W celu podniesienia lub opuszczenia zbiornika należy nacisnąć odpowiedni przycisk kierunku ruchu:

• 2, 3 i 4 w celu opuszczenia

• 6, 7 i 8 w celu podniesienia

Przyciski 2 i 7 mają dwa tryby:

• Wciśnięcie do pierwszego położenia – normalna prędkość

• Wciśnięcie do dolnego położenia – wysoka prędkość

5.6 Bezpieczeństwo pracy

Nie wolno dopuścić do zetknięcia elementów zbiornika, np. króćców przyłączeniowych z EFU, podłożem lub przedmiotami znajdującymi się w pobliżu podczas obracania zbiornika i/lub opuszczania zbiornika. Może to doprowadzić do uszkodzenia EFU.

Zapewnić prawidłowe uziemienie podczas spawania. Brak prawidłowego uziemienia może spowodować zwarcie układów elektrycznych EFU.

W przypadku naciśnięcia przycisku wyłącznika awaryjnego należy ustalić powód jego użycia przed ponownym uruchomieniem EFU.

EFU może zostać przeciążone wtedy, gdy podpórki rolek znajdują się zbyt daleko od siebie i każda rolka jest bardziej obciążona.

PRZESTROGA!

Upewnić się, że podpórki rolek nie znajdują się zbyt blisko siebie.

0463 760 101

- 18 -

5  EKSPLOATACJA

NIEBEZPIECZEŃSTWO!

Jest to bardzo niebezpieczne położenie.

Nie wolno obsługiwać EFU, jeżeli kąt zawarty jest mniejszy niż 45°.

Podczas obracania zbiornika może dojść do jego stoczenia z EFU i doprowadzić do poważnych obrażeń znajdujących się w pobliżu osób. Może do tego dojść również w przypadku niewyważonego obciążenia, gdy środek ciężkości zbiornika jest przesunięty względem osi obrotu.

Aby uzyskać więcej informacji, patrz rozdział „Regulacja podpórek rolek”. Zadbać o to, aby urządzenia były ustawione równolegle względem siebie. W przeciwnym razie zbiornik może się stopniowo zsunąć podczas obracania i spaść z EFU lub z obrotników rolkowych. Może to również spowodować zużycie i uszkodzenie rolek EFU.

0463 760 101

- 19 -

6  KONSERWACJA

Ilustracja przedstawia prawidłową procedurę wyrównania między dwoma sekcjami (dwa moduły bierne obrotnika rolkowego na powyższej ilustracji).

Wyrównanie

1. Upewnić się, że podłoże jest wyrównane oraz wolne od pęknięć i innych uszkodzeń.

2. Upewnić się, że wysokości mieszczą się w wartościach granicznych.

3. Upewnić się, że w obu sekcjach zamontowano podpórki rolek w odpowiednim miejscu, tj. elementy C1 i C2 są równe.

4. Upewnić się, że sekcje nie są przechylone.

5. Upewnić się, że: A1=A2±0,5mm (0,02cala) i B1=B2±0,5mm (0,02cala).

5.7 Spawanie

OSTRZEŻENIE!

Podczas spawania zbiornik musi być uziemiony niezależnie od EFU.

Uziemienie poprzez EFU spowoduje poważne uszkodzenie EFU.

Należy zapoznać się z wymaganiami dotyczącymi uziemienia dla poszczególnych procedur spawania oraz zadbać o prawidłowe podłączenie uziemienia do zbiornika przed rozpoczęciem spawania. EFU nie są przystosowane do uziemiania zbiornika podczas spawania.

5.8 Zatrzymywanie EFU

Na bezprzewodowym pilocie zdalnego sterowania kierunki podnoszenia i opuszczania są aktywowane tylko po naciśnięciu dowolnego dedykowanego przycisku.

Ruch zostaje zatrzymany po zwolnieniu przycisku.

UWAGA!

Z przycisku wyłącznika awaryjnego na panelu sterowania i pilocie zdalnego sterowania należy korzystać tylko w sytuacji awaryjnej.

6 KONSERWACJA

6.1 Informacje ogólne

OSTRZEŻENIE!

Podczas wykonywania wszelkich prac konserwacyjnych lub naprawczych należy odłączać zasilanie elektryczne EFU. Wyłączyć główne źródło zasilania i odłączyć kabel zasilania sieciowego.

OSTRZEŻENIE!

Po odłączeniu źródła zasilania w niektórych podzespołach panelu mogą występować ładunki resztkowe. Należy poczekać kilka minut po odłączeniu zasilania sieciowego przed rozpoczęciem prac przy elementach elektrycznych EFU.

Po zakończeniu konserwacji, naprawy lub po okresie przechowywania należy przeprowadzić procedurę instalacji, patrz rozdział „Procedura instalacji”.

0463 760 101

- 20 -

6  KONSERWACJA

6.2 Przechowywanie

EFU należy przechowywać w chłodnym i suchym miejscu. Po długim okresie przechowywania należy dokładnie sprawdzić EFU przed rozpoczęciem użytkowania.

OSTRZEŻENIE!

W przypadku przechowywania lub transportowania EFU w zimnym klimacie, a następnie przenoszenia EFU w ciepłe miejsce, może dojść do nagromadzenia kondensatu w EFU lub w elektrycznych elementach sterujących. Aby nie dopuścić do uszkodzenia, należy poczekać, aż EFU dostosuje się do temperatury nowego otoczenia.

PRZESTROGA!

Nie przechowywać EFU na zewnątrz bez odpowiedniego zabezpieczenia. EFU musi być zakryte, a odsłonięte części metalowe, łożyska, koła zębate i wały muszą zostać odpowiednio nasmarowane, aby nie dopuścić do korozji.

6.3 Naprawa i konserwacja

EFU należy utrzymywać w czystości bez zanieczyszczeń i odpadów z procesu spawania. Regularnie sprawdzać siłownik elektromechaniczny i utrzymywać go w czystości, zwłaszcza tłok i

obszar wokół uszczelnienia na górze siłownika. Sprawdzać tłok i uszczelnienie pod kątem ewentualnych uszkodzeń.

Przynajmniej raz w roku należy sprawdzić całą instalację EFU. Należy zwrócić szczególną uwagę na:

• połączenia elektryczne;

• przełączniki i elementy sterujące;

• upewnienie się, że części mechaniczne i mocowania nie są poluzowane;

• stan rolek PU;

• upewnienie się, że rolki obracają się swobodnie i bez bicia mimośrodowego względem osi;

• korozję metalu;

• uszkodzenia ramy;

• oznaki uszkodzenia łożysk ślizgowych;

• Konserwacja siłownika elektrycznego

• uszkodzenia kabli: sieciowego oraz innych widocznych kabli biegnących z panelu sterowania do silników;

• sprawdzenie prawidłowego działania wyłączników zatrzymania awaryjnego i wyłącznika zasilania panelu sterowania.

Wymontować i wymienić wszelkie uszkodzone części.

6.4 Czyszczenie

OSTRZEŻENIE!

Przed czyszczeniem należy odłączyć zasilanie elektryczne EFU. Podzespoły elektryczne nie mogą stykać się z wodą ani innymi płynami do czyszczenia.

UWAGA!

Sprawdzić, czy EFU są czyste. Jak najszybciej usuwać wszelkie ślady iskier łukowych, resztki topnika i żużla z EFU.

Należy regularnie sprawdzać, czy sprzęt jest wolny od uszkodzeń mechanicznych i elektrycznych. Co najmniej raz w miesiącu.

0463 760 101

- 21 -

6  KONSERWACJA

EFU nie wymagają specjalnych instrukcji czyszczenia. EFU nie są źródłem zanieczyszczeń środowiska w ich otoczeniu w przypadku normalnej obsługi, jednak sam proces spawania, który przeprowadzany jest na nich, może doprowadzić do zanieczyszczenia EFU.

6.5 Awarie

Jeżeli EFU przestanie działać, to naprawę urządzenia należy zlecić autoryzowanym serwisantom ESAB.

UWAGA!

Powtarzające się awarie wskazują na problem z EFU. Należy poinformować osobę odpowiedzialną za serwisowanie i konserwację.

6.6 Siłownik elektromechaniczny

OSTRZEŻENIE!

Podczas wszystkich prac konserwacyjnych przy siłowniku elektromechanicznym należy odłączyć źródło zasilania.

OSTRZEŻENIE!

Zabezpieczyć ruchome/obracające się części przed przypadkowym dostępem.

Regularne kontrole konserwacyjne:

• Regularnie sprawdzać, czy siłownik elektromechaniczny zawsze zatrzymuje się przed strefami ostrzegawczymi.

• Regularnie sprawdzać, czy siłownik elektromechaniczny zawsze zatrzymuje się przed osiągnięciem zewnętrznych ograniczników mechanicznych.

Wrzeciono trapezoidalne siłownika elektromechanicznego powinno być smarowane co najmniej raz na 24 miesiące lub wcześniej, jeśli została osiągnięta liczba cykli wskazana poniżej (patrz tabela). Informacje na temat typu smarowania znajdują się w części 5.9 Środek smarny.

Suwy (mm) Cykle (okres smarowania)

0–300 5000

6.6.1 Smarowanie wrzeciona trapezoidalnego / rury MCT 75

(standard) / MCT 75 WE

Uruchomić siłownik elektromechaniczny, aby osiągnąć położenie smarowania.

Położenie smarowania (w mm od położenia wsunięcia)

MCT 75 X = 12 do 28 mm

0463 760 101

- 22 -

6  KONSERWACJA

Nasmarować siłownik elektromechaniczny przez smarowniczkę, około 100g / 1000mm skok. Nie należy używać więcej smaru, niż jest to zalecane.

Elektromechaniczna przekładnia siłownika jest zwykle smarowana jednorazowo na cały okres eksploatacji. Poziom środka smarnego powinien sięgać co najmniej do połowy wysokości koła ślimakowego lub środek smarny powinien pokrywać cały ślimak.

6.6.2 Środek smarny

UWAGA!

Nie wolno mieszać syntetycznego środka smarnego ze środkiem smarnym na bazie oleju mineralnego. Uzupełniać tylko środkiem smarnym określonym na tabliczce!

Do wrzeciona trapezoidalnego należy stosować wyłącznie podany smar.

Tabliczka znamionowa maszyny określa typ środka smarnego, który ma być stosowany w obudowie przekładni siłownika elektromechanicznego. Obudowa przekładni siłownika elektromechanicznego jest smarowana jednorazowo przed dostawą, a smar nie musi być wymieniany podczas normalnego działania.

Ilość środka smarnego w obudowie przekładni

Rozmiar siłownika elektromechanicznego

MCT20 MCT30 MCT40 MCT75

Ilość (litry) 0,1 0,3 0,3 0,65

Wrzeciono trapezoidalne / rura jest smarowana wraz z: "Klüber Duotempi PMY45"

6.6.3 Łożyska

Wszystkie łożyska EFU są typu ślizgowego. Kilka z nich jest jednorazowo nasmarowanych fabrycznie na cały okres eksploatacji, ale łożyska

ślizgowe na wale koła powinny być smarowane co najmniej raz na dwa miesiące, w zależności od częstotliwości użytkowania. Na każdym końcu wału koła znajduje się jedna smarowniczka.

0463 760 101

- 23 -

7  ROZWIĄZYWANIE PROBLEMÓW

6.6.4 Rolki PU

W celu wymiany koła PU:

1) Wykręcić 6 śrub z każdej strony, aby poluzować wał z rolką.

2) Podnieść rolkę PU.

3) Podczas wykonywania tej czynności należy zapewnić, aby rolki i wał wisiały bezpiecznie na suwnicy.

4) Ponadto płyta boczna wymaga podparcia dźwigiem ze względu na jej masę. Na każdym końcu odlewanej obręczy znajduje się śruba blokująca, którą należy poluzować przed zepchnięciem rolek PU z wału.

5) Przed zamontowaniem nowych rolek PU należy sprawdzić, czy wałek i kliny nie są uszkodzone. W razie potrzeby należy je wymienić.

7 ROZWIĄZYWANIE PROBLEMÓW

Przed odesłaniem urządzenia do autoryzowanego serwisu należy przeprowadzić następujące kontrole i przeglądy.

• Sprawdzić, czy panel sterowania został podłączony do zasilania o odpowiednim napięciu.

• Sprawdzić, czy wszystkie trzy fazy mają napięcie (kolejność faz nie ma znaczenia).

• Jeśli kilka EFU i obrotników rolkowych jest stosowanych w tym samym obszarze produkcyjnym, należy zadbać o to, aby prawidłowe bezprzewodowe piloty zdalnego sterowania były używane wraz z odpowiednimi modułami odbiornika, który jest zamontowany za panelem sterowania. (Numer seryjny i identyfikator będą takie same na wszystkich urządzeniach należących do tego samego EFU lub ECD).

• Sprawdzić, czy zasilanie sieciowe jest odłączone przed rozpoczęciem jakichkolwiek prac naprawczych.

UWAGA!

W przypadku wystąpienia usterki nie zawsze jest jasne, czy problem jest mechaniczny, czy elektryczny. W przypadku wystąpienia usterki (na przykład: siłownik nie porusza się) pierwotna przyczyna może być mechaniczna (na przykład zablokowany hamulec silnika) lub elektryczna (na przykład niedozwolona moc elektryczna w serwowzmacniaczu). W związku z tym w przypadku nieprawidłowego działania należy rozważyć wszystkie możliwe przyczyny (mechaniczne i elektryczne) w celu zidentyfikowania wszystkich możliwych rozwiązań.

7.1 Usterki mechaniczne

Typ usterki Możliwa przyczyna Działanie naprawcze

Obrotnik rolkowy nie może obrócić elementu

Siłownik nie porusza się i/lub zużywa dużo prądu i/lub generuje hałas podczas ruchu

Obrabiany element jest zbyt ciężki dla obrotnika rolkowego

Środki rolek są za bardzo oddalone od siebie

Obciążenie wynikające z nierównego rozkładu obciążenia zostało przekroczone

Zablokowany hamulec silnika Sprawdzić podłączenie hamulca i napięcie

Układ przesuwany przez zablokowany siłownik

Sprawdzić masę elementu

Sprawdzić, czy środki rolek są ustawione odpowiednio do średnicy elementu

Sprawdzić, czy obciążenie wynikające z nierównego rozkładu obciążenia mieści się w dopuszczalnym zakresie

zasilania

Sprawdzić, czy układ jest poruszany przez siłownik

0463 760 101

- 24 -

7  ROZWIĄZYWANIE PROBLEMÓW

Typ usterki Możliwa przyczyna Działanie naprawcze

Siłownik jest zbyt gorący

Przeciążenie Zmierzyć wartość momentu obrotowego RMS

w jednym pełnym cyklu (z czasem pauzy przed rozpoczęciem nowego cyklu). Wysłać te informacje do analizy w ESAB.

Zbyt wysoka temperatura otoczenia

Przestrzegać dopuszczalnego zakresu temperatur

7.2 Usterki elektryczne

Typ usterki Możliwa przyczyna Działanie naprawcze

Brak podświetlenia kontrolki zasilania

Brak kasowania po naciśnięciu przycisku kasowania

Brak zasilania Sprawdzić źródło zasilania sieciowego

Możliwość utraty fazy Sprawdzić, czy dostępne są wszystkie fazy

Uszkodzenie lub wyzwolenie wyłącznika

Naciśnięcie wyłącznika zatrzymania awaryjnego

Doszło do wyzwolenia wyłącznika

Usterka zasilania niskiego napięcia

Sprawdzić kasowanie wyłącznika

Sprawdzić, czy wszystkie wyłączniki zatrzymania awaryjnego zostały skasowane

Sprawdzić i skasować wyłączniki

Sprawdzić wyjście ze źródła zasilania niskiego napięcia (24V)

Brak ruchu siłownika (alarm WŁ.)

Siłownik nie porusza się

Pilot zdalnego sterowania nie ma łączności z odbiornikiem zamocowanym do panelu sterowania

Falownik nie odbiera wartości referencyjnej prędkości

Przycisk zablokował się w położeniu naciśnięcia, co uniemożliwia jego zwolnienie

Falownik nie doprowadza zasilania

Nieprawidłowe połączenie silnika

Brak zasilania elektrycznego silnika siłownika

Nieprawidłowa definicja ruchu siłownika

Upewnić się, że używany jest prawidłowy nadajnik. Etykiety na odbiorniku i nadajniku umożliwiają zidentyfikowanie używanego kanału RF i kodu ID.

Upewnić się, że pilot zdalnego sterowania ma w pełni naładowaną baterię

Sprawdzić przycisk na pilocie zdalnego sterowania pod kątem uszkodzeń.

Sprawdzić, czy falownik jest odpowiednio zasilany. Instrukcja serwisowa 0463762001 zapewnia informacje na temat wykrywania usterek.

Sprawdzić połączenia silnika

Sprawdzić napięcie, stan wyłącznika głównego i stan bezpieczników na serwowzmacniaczu. Sprawdzić, czy serwowzmacniacz zezwala na ruch siłownika i czy dostępny jest moment obrotowy silnika siłownika

Sprawdzić, czy wszystkie parametry ruchu (położenie docelowe, prędkość i przyspieszenie) są prawidłowo zdefiniowane w serwowzmacniaczu

0463 760 101

Usterka serwowzmacniacza Zapoznać się z dokumentacją techniczną

serwowzmacniacza W zależności od numeru usterki, sugerowane są możliwe przyczyny wraz z powiązanymi rozwiązaniami.

- 25 -

8  ZAMAWIANIE CZĘŚCI ZAMIENNYCH

Typ usterki Możliwa przyczyna Działanie naprawcze

Siłownik porusza się nieznacznie i zatrzymuje się natychmiast po awarii serwowzmacniacz a

Siłownik wibruje w położeniu zatrzymania

Nieprawidłowe połączenie silnika

Usterka serwowzmacniacza Zapoznać się z dokumentacją techniczną

Parametry regulacji pozycyjnej nie są dopasowane do zastosowania

Sprawdzić połączenia silnika

serwowzmacniacza W zależności od numeru usterki, sugerowane są możliwe przyczyny wraz z powiązanymi rozwiązaniami.

Optymalizacja definicji parametrów regulacji pozycyjnej w odniesieniu do zastosowania

8 ZAMAWIANIE CZĘŚCI ZAMIENNYCH

PRZESTROGA!

Prace naprawcze i elektryczne powinny być wykonywane przez technika autoryzowanego serwisu firmy ESAB. Należy stosować wyłącznie oryginalne części zamienne i eksploatacyjne firmy ESAB.

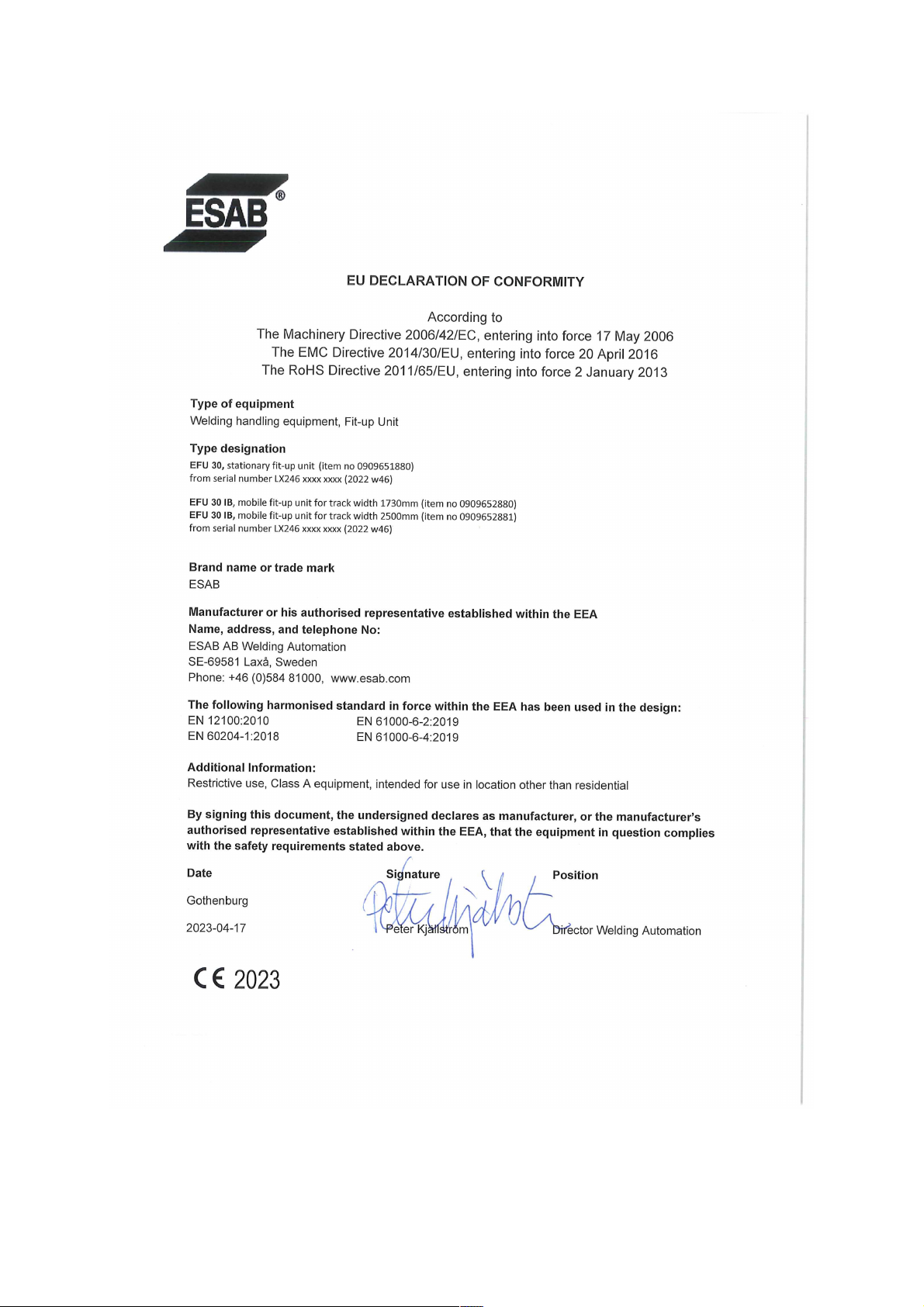

Urządzenia EFU 30 i EFU 30 IB zostały zaprojektowane i przetestowane zgodnie z międzynarodowymi i europejskimi normami EN12100:2010, EN60204-1:2018, EN61000-6-2:2019 i EN61000-6-4:2019. Po zakończeniu prac serwisowych lub naprawczych wykonująca je osoba odpowiada za zapewnienie dalszej zgodności produktu z powyższymi normami.

Części zamienne oraz części eksploatacyjne można zamawiać przez lokalnego dealera firmy ESAB, patrz strona esab.com. Przy składaniu zamówienia należy podać typ produktu, numer seryjny, oznaczenie i numer części zamiennej według listy części zamiennych. Ułatwi to wysyłkę i umożliwi prawidłową dostawę.

0463 760 101

- 26 -

ZAŁĄCZNIK

NUMERY ZAMÓWIENIOWE

Ordering number Denomination Type Notes

0909 651 880 Fit-up unit EFU 30

0909 652 880 Fit-up unit EFU 30 IB Track width 1730 mm (68.11 in.)

0909 652 881 Fit-up unit EFU 30 IB Track width 2500 mm (98.43 in.)

0463 760 * Instruction manual

0463 900 001 Spare parts list

Trzy ostatnie cyfry numeru dokumentu podręcznika określają jego wersję. Z tego względu w tym dokumencie zastępuje się je znakiem *. Należy korzystać z instrukcji obsługi z numerem seryjnym lub wersją oprogramowania odpowiednimi dla danego produktu. Patrz pierwsza strona instrukcji.

Dokumentacja techniczna jest dostępna w internecie pod adresem www.esab.com

0463 760 101

- 27 -

ZAŁĄCZNIK

SCHEMAT POŁĄCZEŃ ELEKTRYCZNYCH

0463 760 101

- 28 -

ZAŁĄCZNIK

Przegląd połączeń

0463 760 101

- 29 -

ZAŁĄCZNIK

Przyłącza

0463 760 101

- 30 -

ZAŁĄCZNIK

Przyłącza

0463 760 101

- 31 -

ZAŁĄCZNIK

Połączenia XS1 i XP2

0463 760 101

- 32 -

ZAŁĄCZNIK

Przegląd obwodu wyłącznika zatrzymania awaryjnego

0463 760 101

- 33 -

ZAŁĄCZNIK

AKCESORIA

Qty Ordering no. Denomination Notes

1 0909 530 880 CaB integration cable, CE 10 m

1 0909 530881 CaB integration cable, CE 20 m

1 0909 530 882 CaB integration cable, CE 30 m

1 0909 530 883 CaB integration cable, CE 40 m

1 0909 530 884 CaB integration cable, CE 50 m

1 0909 530 900 Synchronization cable, CE 10 m

1 0909 530 901 Synchronization cable, CE 20 m

1 0909 530 902 Synchronization cable, CE 30 m

1 0909 530 903 Synchronization cable, CE 40 m

1 0909 530 904 Synchronization cable, CE 50 m

0463 760 101

- 34 -

ZAŁĄCZNIK

0463 760 101

- 35 -

ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone +46 (0) 31 50 90 00

manuals.esab.com

Informacje kontaktowe można znaleźć na stronie http://esab.com

ESAB EFU 30, EFU 30 IB Instruction manual [pl]

Specifications and Main Features

Frequently Asked Questions

User Manual

SPIS TREŚCI

1 BEZPIECZEŃSTWO

1.1 Znaczenie symboli

1.2 Użytkowanie niezgodne z przeznaczeniem

1.3 Zalecenia dotyczące bezpieczeństwa

2 WPROWADZENIE

2.1 Wyposażenie

2.2 Cel i funkcja EFU

2.3 Terminologia używana w niniejszej instrukcji

3 DANE TECHNICZNE

3.1 EFU 30

3.2 EFU 30 IB

4 INSTALACJA

4.1 Lokalizacja

4.2 Instrukcja podnoszenia

4.3 Regulowanie podpórek rolek

4.4 Regulacja kąta zawartego

4.5 Procedura instalacji

5 EKSPLOATACJA

5.1 Szczegóły modułu EFU

5.2 Panel sterowania

5.3 Bezprzewodowy pilot zdalnego sterowania

5.4 Włączanie zasilania sieciowego

5.5 Obsługa urządzenia montażowego

5.6 Bezpieczeństwo pracy

5.7 Spawanie

5.8 Zatrzymywanie EFU

6 KONSERWACJA

6.1 Informacje ogólne

6.2 Przechowywanie

6.3 Naprawa i konserwacja

6.4 Czyszczenie

6.5 Awarie

6.6 Siłownik elektromechaniczny

6.6.2 Środek smarny

6.6.3 Łożyska

6.6.4 Rolki PU

7 ROZWIĄZYWANIE PROBLEMÓW

7.1 Usterki mechaniczne

7.2 Usterki elektryczne

8 ZAMAWIANIE CZĘŚCI ZAMIENNYCH

NUMERY ZAMÓWIENIOWE

SCHEMAT POŁĄCZEŃ ELEKTRYCZNYCH

AKCESORIA
