ESAB EC 1000 Instruction manual [sl]

Download

EC1000

Navodila za uporabo

0445 030 101 SI 20171016

Valid for: serial no. 720-xxx-xxxx

VSEBINA

VARNOST ...................................................................................................... 4

1.1 Razlaga simbolov ..................................................................................... 4

1.2 Varnostni ukrepi ....................................................................................... 4

1.3 Odgovornost uporabnika......................................................................... 5

UVOD ............................................................................................................. 6

2.1 Oprema...................................................................................................... 6

TEHNIČNI PODATKI...................................................................................... 7

NAMESTITEV ................................................................................................ 8

4.1 Lokacija ..................................................................................................... 8

4.2 Namestitev varilne opreme...................................................................... 8

4.3 Namestitev gorilnika ................................................................................ 9

DELOVANJE.................................................................................................. 10

5.1 Splošno ..................................................................................................... 10

5.2 Priključki in krmilne naprave................................................................... 10

5.3 Priključki hladilne tekočine ..................................................................... 10

5.4 ELP (ESAB Logic Pump).......................................................................... 10

5.5 Nadzor hladilnega ventilatorja in vodne črpalke ................................... 11

5.6 Nadzor tlaka hladilne tekočine................................................................ 11

VZDRŽEVANJE ............................................................................................. 12

6.1 Preverjanje in čiščenje............................................................................. 12

6.2 Dolivanje hladilne tekočine ..................................................................... 15

ODPRAVLJANJE NAPAK............................................................................. 17

NAROČANJE NADOMESTNIH DELOV ....................................................... 18

SLIKA.................................................................................................................... 19

KARAKTERISTIKA ČRPALKE ............................................................................ 20

KARAKTERISTIKA HLAJENJA .......................................................................... 21

ŠTEVILKE ZA NAROČANJE ............................................................................... 22

DODATNA OPREMA ............................................................................................ 23

Pridržane pravice do sprememb tehničnih podatkov brez vnaprejšnjega obvestila.

0445 030 101 © ESAB AB 2017

1 VARNOST

1.1 Razlaga simbolov

Kot je uporabljeno v tem priročniku: Pomeni pozor! Bodite pozorni!

NEVARNOST! Pomeni neposredno nevarnost, ki se ji je treba izogniti, sicer lahko

povzroči takojšnje, hude telesne poškodbe ali izgubo življenja.

POZOR! Pomeni morebitno nevarnost, ki lahko povzroči telesne poškodbe ali

izgubo življenja.

PREVIDNO! Pomeni nevarnost, ki lahko povzroči lažje telesne poškodbe.

POZOR!

Pred uporabo morate prebrati in razumeti navodila za uporabo, upoštevati podatke na nalepkah, upoštevati varnostne predpise delodajalca in biti seznanjeni z varnostnimi listi (SDS).

1.2 Varnostni ukrepi

POZOR!

Obločno varjenje in rezanje sta lahko nevarni za vas in druge osebe. Pri varjenju in rezanju izvajajte varnostne ukrepe.

NEPRAVILNO DELOVANJE APARATA – ob morebitnem nepravilnem delovanju se obrnite na strokovnjaka.

ZAŠČITITE SEBE IN DRUGE!

PREVIDNO!

Oprema razredaA ni namenjena za uporabo v stanovanjskih prostorih, kjer električno energijo zagotavlja javno nizkonapetostno omrežje. V takih prostorih lahko pride do težav pri elektromagnetni združljivosti opreme razredaA zaradi prevodnih in sevalnih motenj.

0445 030 101

- 4 -

1 VARNOST

OPOMBA! Odrabljeno elektronsko opremo oddajte ustanovi za

recikliranje!

Evropska Direktiva2012/19/ES o odpadni električni in elektronski opremi ter njeni uvedbi v nacionalno zakonodajo predpisuje ob koncu življenjske dobe obvezno predelavo električne in/ali elektronske opreme v ustanovi za recikliranje.

Kot odgovorna oseba za opremo ste odgovorni, da pridobite informacije o odobrenih zbiralnih mestih.

Za več informacij se obrnite na najbližjega prodajalca ESAB.

1.3 Odgovornost uporabnika

Za to, da vse osebe, ki delajo z varilno opremo ESAB ali okoli nje, upoštevajo vse ustrezne varnostne ukrepe, odgovarja izključno uporabnik te opreme. Varnostni ukrepi morajo ustrezati zahtevam, ki veljajo za ta tip varilne opreme. Poleg standardnih predpisov za varnost na delovnem mestu je treba upoštevati še naslednja priporočila.

Vsa dela mora opravljati usposobljeno osebje, ki je temeljito seznanjeno z delovanjem varilne opreme. Nepravilno upravljanje opreme lahko izzove nevarnost, ki povzroči telesne poškodbe delavca in škodo na opremi.

1. Vsakdo, ki uporablja varilno opremo, mora biti seznanjen z: ○ njenim upravljanjem; ○ razmestitvijo gumbov za ustavitev v sili; ○ njenim delovanjem; ○ ustreznimi varnostnimi ukrepi; ○ varjenjem, rezanjem oziroma drugim delom z opremo.

2. Upravljavec mora zagotoviti, da: ○ ob zagonu opreme v njenem delovnem območju ni nobene nepooblaščene

osebe;

○ nihče ni nezaščiten, ko se ustvari oblok oziroma se začne delo z opremo.

3. Delovno mesto mora biti: ○ ustrezno za dela, za katera je predvideno; ○ v njem ne sme biti prepiha.

4. Osebna varnostna oprema: ○ Vedno nosite priporočeno osebno zaščitno opremo, v katero spadajo zaščitna

očala, ognjevzdržna obleka in zaščitne rokavice.

○ Ne nosite ohlapnih oblačil ali predmetov, kakor so šali, verižice, prstaniipd., saj

jih lahko oprema zagrabi ali vas opečejo.

5. Splošni varnostni ukrepi: ○ Prepričajte se, da ima kabel mase trden stik. ○ Dela na visokonapetostni opremi sme opravljati le usposobljen elektrikar. ○ Pri roki mora biti pripravljena jasno označena gasilna oprema. ○ Mazanje in vzdrževanje opreme se ne sme izvajati med delovanjem.

ESAB se ponaša z obsežno ponudbo dodatne varilne opreme in osebne zaščitne opreme. Za podatke o naročanju se obrnite na najbližjega prodajalca podjetja ESAB ali obiščite naše spletno mesto.

0445 030 101

- 5 -

2 UVOD

Hladilna enota EC1000 je namenjena za hlajenje vodno hlajenih varilnih gorilnikovTIG.

Pribor za ta izdelek je opisan v poglavju »PRIBOR« v tem priročniku.

2.1 Oprema

Hladilni enoti so priloženi:

• Navodila za uporabo

• Sprednji in zadnji vmesniški komplet za namestitev hladilnika na transformator

(vključno z vijaki)

0445 030 101

- 6 -

3 TEHNIČNI PODATKI

EC1000 Električna poraba 24VDC, 3,0A Hladilna moč 0,9 kW Hrupnost

<70dB(A)

(stalna raven zvočnega tlaka v praznem teku)

Hladilna tekočina Že pripravljena hladilna tekočina ESAB;

glejte poglavje "PRIBOR" v priročniku z navodili.

Količina hladilne tekočine 1,5 l Največji pretok vode 1,8l/min Največja tlačna višina gorilnika, Q

maks

4,5bar (65psi)

Delovna temperatura Od −10°C do +40°C (od +14°Fdo +104°F) Temperatura pri transportu Od -20°C do +55°C (od -4°Fdo +131°F) Dimenzije (d × š × v) 540×200×170mm

(21,26×7,874×6,693palca)

Teža (brez tekočine) 8 kg (17,6lb) Razred ohišja IP23

Hladilna enota je dimenzionirana na 300A pri 40-odstotnem obratovalnem ciklu pri temperaturi okolja 25°C (77°F).

Obratovalni cikel

Delovni cikel pomeni čas, izražen kot odstotek desetminutnega intervala, v katerem smete variti z določeno obremenitvijo, ne da bi pregreli opremo. Delovni cikel velja pri temperaturi 40°C/104°F ali nižji.

Razred ohišja

Koda IP označuje razred ohišja, tj. raven zaščite pred vdorom trdih predmetov ali vode. Oprema z oznako IP23 je namenjena delu v zaprtih prostorih in na prostem.

0445 030 101

- 7 -

4 NAMESTITEV

Vgradnjo mora izvesti usposobljen strokovnjak.

PREVIDNO!

Ta izdelek je namenjen industrijski uporabi. V domačem okolju lahko povzroči radijske motnje. Za ustrezne varnostne ukrepe je odgovoren uporabnik.

4.1 Lokacija

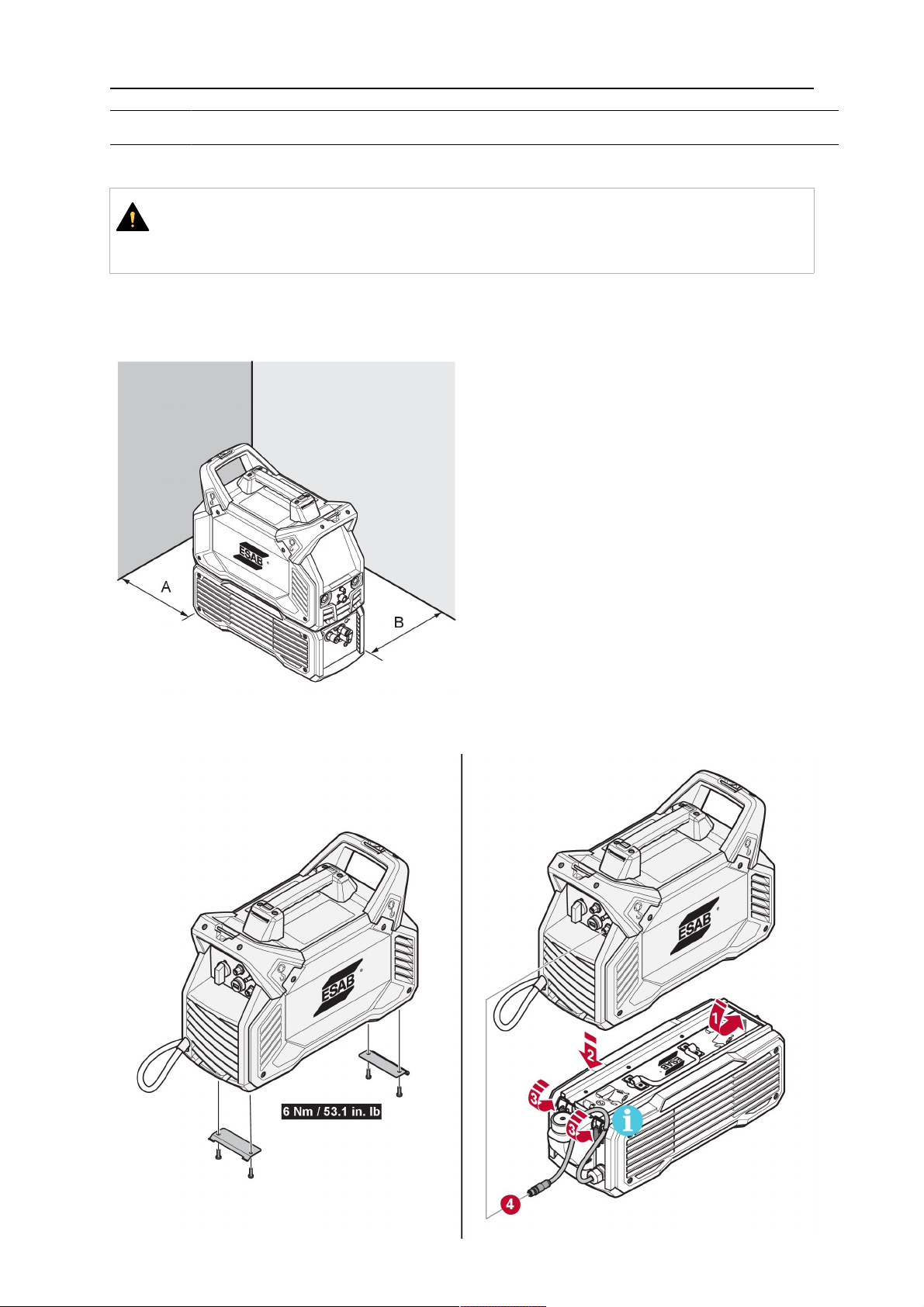

Hladilno enoto postavite tako, da niso zaslonjene niti dovodne niti odvodne odprtine za zrak.

A. Najmanj 200 mm (8palcev)

4.2 Namestitev varilne opreme

B. Najmanj 200 mm (8palcev)

0445 030 101

- 8 -

4 NAMESTITEV

OPOMBA!

Pazite, da vmesniški kabel ni stisnjen med varilni transformator in hladilno enoto!

OPOMBA!

Hladilna enota se napaja iz varilnega transformatorja prek kabla CAN (glejte poglavje "DELOVANJE").

4.3 Namestitev gorilnika

1. Rezervoar hladilne enote napolnite s hladilno tekočino.

2. Priključite gorilnik za varjenje TIG. Gorilnik mora biti na isti višini kot hladilna enota, zato da se hladilna tekočina hitro razširi po sistemu.

3. Vklopite omrežno napajanje za varilni transformator.

4. Na varilnem transformatorju izberite varjenje TIG.

5. Pritisnite sprožilno stikalo za gorilnik.

6. Vodna črpalka hladilne enote naj deluje tri minute.

7. Preverite, ali je raven hladilne tekočine med zgornjo in spodnjo oznako na rezervoarju. Po potrebi dolijte hladilno tekočino.

0445 030 101

- 9 -

5 DELOVANJE

5.1 Splošno

Splošni varnostni predpisi za ravnanje z opremo so navedeni v poglavju "VARNOST" tega priročnika in v poglavju "VARNOST" priročnika za transformator. Preden začnete uporabljati opremo, preberite to poglavje!

Hladilna enota EC1000 se zažene samodejno, ko začnete variti. Po zaustavitvi varjenja se hlajenje nadaljuje še nekaj minut, nato pa hladilna enota preklopi v način varčevanja z energijo.

5.2 Priključki in krmilne naprave

1. MODRI priključek za hladilo iz hladilne

enote

2. RDEČI priključek za hladilno tekočino v

hladilno enoto (povratek)

3. Dolivanje hladilne tekočine

4. Priključitev na varilni transformator

5.3 Priključki hladilne tekočine

Za nemoteno delovanje priporočamo, da višina od hladilne enote do vodno hlajenega gorilnika TIG ne presega 8metrov. Ko priključite gorilnik TIG, mora biti na isti višini kot hladilna enota, da se hladilna tekočina hitro razširi po sistemu.

OPOMBA!

Po priključitvi gorilnika preverite, ali je raven hladilne tekočine ustrezna. Kadar samo dolivate hladilno tekočino do predpisane ravni, gibke cevi za hladilno tekočino ni treba odklapljati.

5.4 ELP (ESAB Logic Pump)

Hladilna enota je opremljena z detektorskim sistemom, imenovanim ELP (ESAB Logic Pump), ki preverja, ali so gibke cevi za vodo priklopljeni. Ko priključite vodno hlajeni gorilnik TIG, hlajenje začne delovati.

0445 030 101

- 10 -

5 DELOVANJE

5.5 Nadzor hladilnega ventilatorja in vodne črpalke

Hladilna enota EC1000 je opremljena s toplotnim senzorjem za spremljanje temperature hladilne tekočine in vzpostavitev funkcije nadzora hladilne enote. Hladilna enota deluje na naslednji način:

• Ko začnete variti, se hladilni ventilator in vodna črpalka samodejno zaženeta.

• Če temperatura hladilne tekočine preseže +45°C (+113°F), se hladilni ventilator in vodna črpalka zaženeta, čeprav se varjenje ne izvaja.

• Če je temperatura hladilne tekočine nižja od +45°C (+113°F) in se varjenje zaustavi, hladilni ventilator in vodna črpalka delujeta še 3minute, da pospešita hlajenje opreme. Po 3minutah se hladilni ventilator in vodna črpalka zaustavita.

• Če je temperatura hladilne tekočine enaka +45°C (+113°F) in se varjenje zaustavi, hladilni ventilator in vodna črpalka delujeta, da pospešita hlajenje opreme. Ko se temperatura hladilne tekočine zniža pod +35°C (+95°F), ventilator in črpalka delujeta še 3minute, nato se zaustavita. Če se temperatura hladilne tekočine v 7minutah po zaustavitvi varjenja (zaradi visoke temperature okolja) ne zniža pod +35°C (+95°F), ventilator in črpalka delujeta še 3minute, nato se v vsakem primeru zaustavita. To pomeni, da se ventilator in črpalka ne glede na temperaturo hladilnega sredstva zaustavita največ 10minut po zaustavitvi varjenja.

• Če temperatura hladilne tekočine preseže +65°C (+149°F), funkcija toplotne zaščite samodejno zaustavi varjenje, se na zaslonu transformatorja prikaže koda napake "Err2" in indikatorska lučka pregrevanja na zaslonu zasveti. Hladilni ventilator in vodna črpalka še vedno delujeta. Ko se temperatura hladilne tekočine zniža pod +55°C (+131°F), se koda napake "Err2" počisti in indikatorska lučka pregrevanja preneha svetiti. Ko se temperatura hladilne tekočine na koncu zniža pod +35°C (+95°F), ventilator in črpalka delujeta še 3minute, nato se zaustavita. Če se temperatura hladilne tekočine v 10minutah po zaustavitvi varjenja (zaradi visoke temperature okolja) ne zniža pod +35°C (+95°F), se ventilator in črpalka v vsakem primeru zaustavita.

5.6 Nadzor tlaka hladilne tekočine

Črpalka je opremljena z mehanskim razbremenilnim ventilom za hladilno tekočino. Če je tlak previsok (4,8bar/70psi), se ventil postopoma odpre. To se lahko zgodi, če prepognete katero od gibkih cevi, kar zmanjša ali ustavi pretok.

0445 030 101

- 11 -

6 VZDRŽEVANJE

OPOMBA!

Za varno in zanesljivo delovanje je pomembno redno vzdrževanje.

PREVIDNO!

Varovalne plošče smejo odstranjevati samo osebe z ustreznim znanjem s področja elektrike (pooblaščene osebe).

PREVIDNO!

Vsak kupčev poskus odpraviti napake s posegi v izdelek v garancijski dobi izniči vse dobaviteljeve garancijske obveznosti.

6.1 Preverjanje in čiščenje

Zračni tok skozi enoto nosi s seboj delce, ki se nabirajo v hladilnem elementu – zlasti v umazanih delovnih okoljih. Umazanija zmanjšuje sposobnost hlajenja. Hladilno enoto v rednih intervalih obvezno čistite s stisnjenim zrakom, da ohranite njeno zmogljivost in podaljšate njeno življenjsko dobo. Pogostost je odvisna od:

• varilnega procesa,

• časa obloka,

• okolice (brušenje itd.).

Oprema in zahtevani pripomočki

• Izvijači, Torx T25 in T30

• Suh stisnjen zrak pri tlaku 4bar (58psi)

• Priporočena osebna zaščitna oprema, v katero spadajo ušesni čepki, zaščitna očala, maske, rokavice in zaščitna obutev

• Čiščenje je treba izvajati v ustrezno pripravljenem okolju.

0445 030 101

- 12 -

6 VZDRŽEVANJE

Postopek čiščenja

1. Odklopite vmesniški kabel med transformatorjem in hladilno enoto ter odstranite

transformator.

2. Odstranite stranske plošče hladilne enote in nato še zgornjo ploščo.

0445 030 101

- 13 -

6 VZDRŽEVANJE

3. S suhim stisnjenim zrakom pri tlaku 4bar (58psi) očistite notranje dele hladilne enote

v naslednjem vrstnem redu:

a) Stisnjeni zrak od zgoraj navzdol pihajte v smeri vodne črpalke in sistema ELP

(ESAB Logic Pump). b) Stisnjen zrak pihajte ob strani v smeri vodne črpalke in sklopa ELP. c) Temeljito očistite toplotni izmenjevalnik, hladilni ventilator in toplotni senzor tako,

da stisnjeni zrak pihate od leve ob strani pri toplotnem izmenjevalniku in skozi

hladilni ventilator. d) Ko iz toplotnega izmenjevalnika in ventilatorja odstranite ves možni prah,

morebitni preostali prah odstranite tako, da stisnjeni zrak pihate od desne strani

v smeri toplotnega izmenjevalnika, hladilnega ventilatorja in toplotnega

senzorja. e) Stisnjeni zrak ob strani pihajte od leve in desne strani v smeri hladilne plošče. f) Stisnjeni zrak pihajte iz vseh smeri proti rezervoarju za vodo in okoli njega.

0445 030 101

OPOMBA!

Deli hladilne enote morajo biti povsem brez prahu.

- 14 -

6 VZDRŽEVANJE

4. Znova namestite zgornjo ploščo hladilne enote. Notranji kabel CAN napeljite v nosilec kabla na zgornji plošči. Nato znova namestite stranske plošče. Privijte vijake z ustreznim zateznim momentom, kot je prikazano na spodnji sliki.

OPOMBA!

Zgornja plošča mora biti ob namestitvi obrnjena v ustrezni smeri. Rumena puščica na nalepki zgornje plošče mora kazati v smeri sprednje strani hladilnika, tj. v smeri krajše strani, kjer so nameščeni priključki za hladilno tekočino.

5. Transformator namestite na vrh hladilne enote in znova priključite vmesniški kabel, glejte poglavje "NAMESTITEV".

6.2 Dolivanje hladilne tekočine

Uporabljajte izključno že pripravljeno hladilno tekočino ESAB; glejte poglavje »PRIBOR«.

• Napolnite enoto s hladilno tekočino. (Tekočina ne sme segati nad zgornjo oznako, niti ne sme biti njena raven pod spodnjo oznako.)

Uporabljajte samo priporočeno hladilno tekočino, saj lahko strdki neprimerne hladilne tekočine zamašijo črpalko, priključke in druge dele sistema. Če ne uporabljate predpisanih hladilnih tekočin, lahko poškodujete opremo. V primeru nastanka takih poškodb, prenehajo vse garancijske obveznosti podjetja ESAB.

0445 030 101

- 15 -

6 VZDRŽEVANJE

OPOMBA!

Po priključitvi gorilnika preverite, ali je raven hladilne tekočine ustrezna. Kadar samo dolivate hladilno tekočino do predpisane ravni, gibke cevi za hladilno tekočino ni treba odklapljati.

PREVIDNO!

S hladilom ravnajte kot s kemičnim odpadkom.

0445 030 101

- 16 -

7 ODPRAVLJANJE NAPAK

Preden pokličete pooblaščenega serviserja, preizkusite naslednje možnosti.

Vrsta napake Ukrep

Gorilnik je pregret. • Preverite pretok hladilne tekočine in

zagotovite, da nobena gibka cev za hladilno tekočino ni prepognjena ali poškodovana.

• Prepričajte se, da niste presegli priporočenega obratovalnega cikla za varilni tok (glejte poglavje TEHNIČNI PODATKI v tem priročniku in priročniku z navodili za transformator).

• Očistite hladilni element s stisnjenim zrakom.

• Preverite raven hladilne tekočine.

Vodna črpalka in hladilni ventilator ne delujeta.

Koda napake "Err 2" je prikazana na zaslonu transformatorja, kar pomeni, da je temperatura hladilne tekočine previsoka.

• Preverite, ali so gibke cevi ustrezno priključene na hitre spojke na hladilni enoti.

• Preverite, ali je vmesniški kabel med transformatorjem in hladilno enoto ustrezno priključen.

• Očistite hladilni element s stisnjenim zrakom.

• Počakajte, da se temperatura hladilne tekočine zniža pod +55°C (+131°F) in koda napake izgine.

• Prepričajte se, da niste presegli priporočenega obratovalnega cikla za varilni tok (glejte poglavje TEHNIČNI PODATKI v tem priročniku in priročniku z navodili za transformator).

0445 030 101

- 17 -

8 NAROČANJE NADOMESTNIH DELOV

PREVIDNO!

Popravila in električna dela naj opravlja pooblaščeni ESAB-ov serviser. Uporabljajte izključno originalne ESAB-ove nadomestne in obrabne dele.

Naprava EC1000 je zasnovana in preizkušena po mednarodnih in evropskih standardih

IEC/EN60974-1, IEC/EN60974-2 in IEC/EN 60974-10, kanadskih standardih CAN/CSA-E60974-1 in ameriških standardih ANSI/IEC60974-1. Izvajalec del je odgovoren,

da izdelek po zaključenih servisnih delih ali popravilu še vedno izpolnjuje zahteve omenjenih standardov.

Nadomestne dele in obrabljene dele lahko naročite pri najbližjem predstavniku proizvajalca ESAB – glejte hrbtno stran tega dokumenta. Pri naročanju navedite tip in serijsko številko izdelka ter oznako in številko nadomestnega dela po seznamu nadomestnih delov. S tem poenostavite dobavo in si zagotovite, da bo pravilna.

0445 030 101

- 18 -

SLIKA

0445 030 101

- 19 -

KARAKTERISTIKA ČRPALKE

0445 030 101

- 20 -

KARAKTERISTIKA HLAJENJA

0445 030 101

- 21 -

ŠTEVILKE ZA NAROČANJE

Ordering Number Denomination Type

0445 045 880 Cooling unit EC1000 0463 427 001 Spare parts list EC1000

Technical documentation is available on the Internet at www.esab.com.

0445 030 101

- 22 -

DODATNA OPREMA

0465 720 002 ESAB's ready mixed coolant (10 l)

Use of any other cooling liquid than the prescribed one might damage the equipment. In case of such damage, all warranty undertakings from ESAB cease to apply.

0464 600 880 Interface kit

To attach the cooler to the power source, Including one interface kit front, one interface kit back and four screws Remform Torx 5×16 black

0445 030 101

- 23 -

ESAB subsidiaries and representative offices

Europe

AUSTRIA

ESAB Ges.m.b.H Vienna-Liesing Tel: +43 1 888 25 11 Fax: +43 1 888 25 11 85

BELGIUM

S.A. ESAB N.V. Heist-op-den-Berg Tel: +32 15 25 79 30 Fax: +32 15 25 79 44

BULGARIA

ESAB Kft Representative Office Sofia Tel: +359 2 974 42 88 Fax: +359 2 974 42 88

THE CZECH REPUBLIC

ESAB VAMBERK s.r.o. Vamberk Tel: +420 2 819 40 885 Fax: +420 2 819 40 120

DENMARK

Aktieselskabet ESAB Herlev Tel: +45 36 30 01 11 Fax: +45 36 30 40 03

FINLAND

ESAB Oy Helsinki Tel: +358 9 547 761 Fax: +358 9 547 77 71

GREAT BRITAIN

ESAB Group (UK) Ltd Waltham Cross Tel: +44 1992 76 85 15 Fax: +44 1992 71 58 03

ESAB Automation Ltd Andover Tel: +44 1264 33 22 33 Fax: +44 1264 33 20 74

FRANCE

ESAB France S.A. Cergy Pontoise Tel: +33 1 30 75 55 00 Fax: +33 1 30 75 55 24

GERMANY

ESAB Welding & Cutting GmbH Langenfeld Tel: +49 2173 3945-0 Fax: +49 2173 3945-218

HUNGARY

ESAB Kft Budapest Tel: +36 1 20 44 182 Fax: +36 1 20 44 186

ITALY

ESAB Saldatura S.p.A. Bareggio (Mi) Tel: +39 02 97 96 8.1 Fax: +39 02 97 96 87 01

THE NETHERLANDS

ESAB Nederland B.V. Amersfoort Tel: +31 33 422 35 55 Fax: +31 33 422 35 44

NORWAY

AS ESAB Larvik Tel: +47 33 12 10 00 Fax: +47 33 11 52 03

POLAND

ESAB Sp.zo.o. Katowice Tel: +48 32 351 11 00 Fax: +48 32 351 11 20

PORTUGAL

ESAB Lda Lisbon Tel: +351 8 310 960 Fax: +351 1 859 1277

ROMANIA

ESAB Romania Trading SRL Bucharest Tel: +40 316 900 600 Fax: +40 316 900 601

RUSSIA

LLC ESAB Moscow Tel: +7 (495) 663 20 08 Fax: +7 (495) 663 20 09

SLOVAKIA

ESAB Slovakia s.r.o. Bratislava Tel: +421 7 44 88 24 26 Fax: +421 7 44 88 87 41

SPAIN

ESAB Ibérica S.A. San Fernando de Henares (MADRID) Tel: +34 91 878 3600 Fax: +34 91 802 3461

SWEDEN

ESAB Sverige AB Gothenburg Tel: +46 31 50 95 00 Fax: +46 31 50 92 22

ESAB International AB Gothenburg Tel: +46 31 50 90 00 Fax: +46 31 50 93 60

SWITZERLAND

ESAB Europe GmbH Baar Tel: +41 1 741 25 25 Fax: +41 1 740 30 55

UKRAINE

ESAB Ukraine LLC Kiev Tel: +38 (044) 501 23 24 Fax: +38 (044) 575 21 88

North and South America

ARGENTINA

CONARCO Buenos Aires Tel: +54 11 4 753 4039 Fax: +54 11 4 753 6313

BRAZIL

ESAB S.A. Contagem-MG Tel: +55 31 2191 4333 Fax: +55 31 2191 4440

CANADA

ESAB Group Canada Inc. Missisauga, Ontario Tel: +1 905 670 0220 Fax: +1 905 670 4879

MEXICO

ESAB Mexico S.A. Monterrey Tel: +52 8 350 5959 Fax: +52 8 350 7554

USA

ESAB Welding & Cutting Products Florence, SC Tel: +1 843 669 4411 Fax: +1 843 664 5748

Asia/Pacific

AUSTRALIA

ESAB South Pacific Archerfield BC QLD 4108 Tel: +61 1300 372 228 Fax: +61 7 3711 2328

CHINA

Shanghai ESAB A/P Shanghai Tel: +86 21 2326 3000 Fax: +86 21 6566 6622

INDIA

ESAB India Ltd Calcutta Tel: +91 33 478 45 17 Fax: +91 33 468 18 80

INDONESIA

P.T. ESABindo Pratama Jakarta Tel: +62 21 460 0188 Fax: +62 21 461 2929

JAPAN

ESAB Japan Tokyo Tel: +81 45 670 7073 Fax: +81 45 670 7001

MALAYSIA

ESAB (Malaysia) Snd Bhd USJ Tel: +603 8023 7835 Fax: +603 8023 0225

SINGAPORE

ESAB Asia/Pacific Pte Ltd Singapore Tel: +65 6861 43 22 Fax: +65 6861 31 95

SOUTH KOREA

ESAB SeAH Corporation Kyungnam Tel: +82 55 269 8170 Fax: +82 55 289 8864

UNITED ARAB EMIRATES

ESAB Middle East FZE Dubai Tel: +971 4 887 21 11 Fax: +971 4 887 22 63

Africa

EGYPT

ESAB Egypt Dokki-Cairo Tel: +20 2 390 96 69 Fax: +20 2 393 32 13

SOUTH AFRICA

ESAB Africa Welding & Cutting Ltd Durbanvill 7570 - Cape Town Tel: +27 (0)21 975 8924

Distributors

For addresses and phone numbers to our distributors in other countries, please visit our home page

www.esab.com

ESAB EC 1000 Instruction manual [sl]

Specifications and Main Features

Frequently Asked Questions

User Manual

VSEBINA

1 VARNOST

1.1 Razlaga simbolov

1.2 Varnostni ukrepi

1.3 Odgovornost uporabnika

2 UVOD

2.1 Oprema

3 TEHNIČNI PODATKI

4 NAMESTITEV

4.1 Lokacija

4.2 Namestitev varilne opreme

4.3 Namestitev gorilnika

5 DELOVANJE

5.1 Splošno

5.2 Priključki in krmilne naprave

5.3 Priključki hladilne tekočine

5.4 ELP (ESAB Logic Pump)

5.5 Nadzor hladilnega ventilatorja in vodne črpalke

5.6 Nadzor tlaka hladilne tekočine

6 VZDRŽEVANJE

6.1 Preverjanje in čiščenje

6.2 Dolivanje hladilne tekočine

7 ODPRAVLJANJE NAPAK

8 NAROČANJE NADOMESTNIH DELOV

SLIKA

KARAKTERISTIKA ČRPALKE

KARAKTERISTIKA HLAJENJA

ŠTEVILKE ZA NAROČANJE

DODATNA OPREMA
