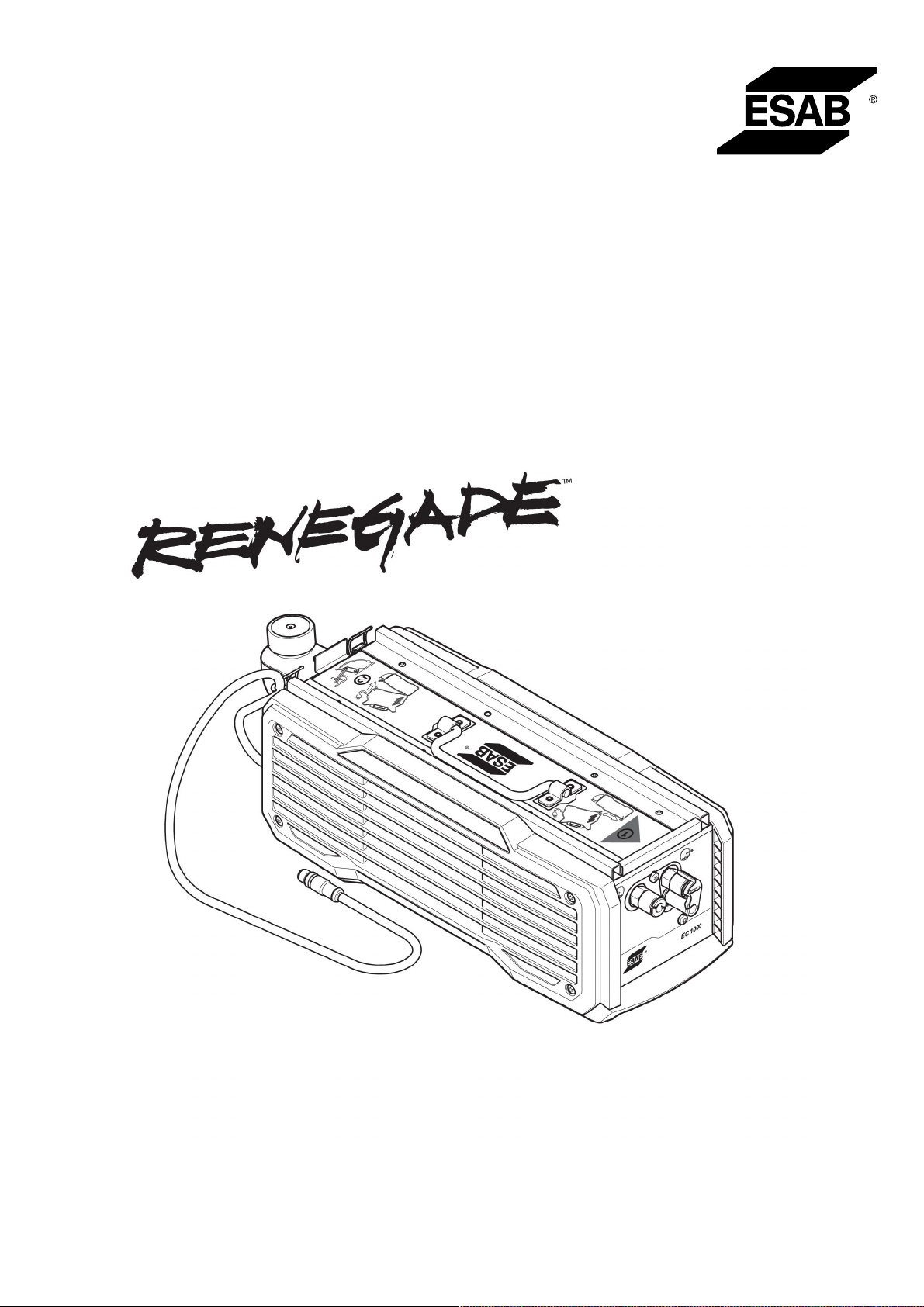

EC 1000
使用说明书
0445 030 101 CN 20171016
Valid for: serial no. 720-xxx-xxxx
目录
1
安全.............................................................. 4
1.1 符号的含义...................................................... 4
1.2 安全注意事项.................................................... 4
1.3 用户责任........................................................ 5
2
简介.............................................................. 6
2.1 设备............................................................ 6
3
技术参数.......................................................... 7
4
安装.............................................................. 8
4.1 位置............................................................ 8
4.2 安装焊接设备.................................................... 9
4.3 喷灯安装........................................................ 9
5
操作.............................................................. 10
5.1 概述............................................................ 10
5.2 连头和控制设备.................................................. 10
5.3 冷却剂接头...................................................... 10
5.4 ELP（ESAB 逻辑泵）.............................................. 10
5.5 控制冷却风扇和水泵.............................................. 10
5.6 冷却剂压力控制器................................................ 11
6
维护.............................................................. 12
6.1 检查和清洁...................................................... 12
6.2 注入冷却剂...................................................... 15
7
故障排除.......................................................... 17
8
订购备件.......................................................... 18
图.................................................................... 19
泵特性................................................................ 20
冷却特性.............................................................. 21
订购编号.............................................................. 22
附件.................................................................. 23
保留变更技术规范的权利，恕不另行通知。
0445 030 101 © ESAB AB 2017
1 安全
1 安全
1.1 符号的含义
本手册所用：意为注意！当心！
危险！
意味着存在即时危险，如不避免，则会立即导致严重人身伤害或死亡。
警告！
意味着存在潜在危险，可能导致人身伤害或死亡。
小心！
意味着存在可能导致轻微人身伤害的危险。
警告！
使用之前，请阅读和理解本使用手册，并遵守所有标签、雇
主安全实践和安全性数据表 (SDS)。
1.2 安全注意事项
警告！
电弧焊和切割可能会对您本人和他人造成伤害。因此，请在焊接和切割时采取预防
措施。
故障 - 发生故障时致电专家寻求协助。
保护好自己和他人！
小心！
请勿在公用低压供电系统的住宅区内使用 A 类设备。由于存
在传导干扰以及辐射干扰，在这些地点确保 A 类设备的电磁
兼容性会有潜在困难。
注意！
废旧电子设备请运往回收站进行处理！
依据《废旧电气和电子设备 2012/19/EC 号欧盟指令》以及
相关国家的法律，达到使用寿命的电气和/或电子设备必须在
回收站进行处理。
作为负责处理设备的人员，获取经过批准的回收站的信息是
您的责任。
有关更多信息，请联系最近的 ESAB 经销商。
0445 030 101
- 4 -
© ESAB AB 2017
1 安全
1.3 用户责任
ESAB 设备用户对确保操作本设备以及靠近该设备的任何人遵守所有相关安全预防措施负有最
终责任。安全预防措施必须符合适用于此设备类型的所有要求。除遵守适用于工作场所的标准
规章以外，还应遵守以下建议。
必须由训练有素、非常熟悉设备操作的人员进行所有工作。设备操作不当可能会引起危险，而
对操作员造成伤害，并损坏设备。
1. 任何使用本设备的人必须熟知以下几点：
· 操作
· 紧急停止的位置
· 功能
· 相关的安全预防措施
· 焊接和切割或其他适用的设备操作
2. 操作员必须确保：
· 启动设备时，没有未经授权人员滞留在工作区域内
· 击出电弧或设备开始运作时，所有人员均已受到防护
3. 工作场所必须：
· 适合于本产品的用途
· 没有通风
4. 个人安全设备：
· 始终穿戴推荐的个人安全设备，如防护眼镜、防燃服、安全手套
· 请勿戴易于缠住或造成烫伤的松动配饰，如丝巾、手镯、耳环等
5. 一般预防措施：
· 确保回路电缆连接牢固
· 只能由有资格的电工在高压设备上工作。
· 配置适当的消防设备，对其进行清晰标记，并且置于方便的位置
· 在设备运行期间，不得对其进行润滑和维护
ESAB 提供各种可供购买的焊接附件和个人防护设备。如需订购信息，请联系当地的 ESAB 经
销商或访问我们的网站。
0445 030 101
- 5 -
© ESAB AB 2017
2 简介
2 简介
冷却装置 EC 1000 设计用于冷却水冷式 TIG 焊接喷灯。
本产品的配件可在本手册的“配件”一章找到。
2.1 设备
冷却装置附带有：
· 使用说明书
· 用于将冷却器连接至电源的接口套件前部和后部（包含螺钉）
0445 030 101
- 6 -
© ESAB AB 2017
3 技术参数
3 技术参数
EC 1000
功耗 24 V DC，3.0A
冷却功率 0.9 kW
噪音
< 70 dB(A)
（闲置时的恒定声压）
冷却液 ESAB 的成品混合冷却液，请参阅使用手册中
的“附件”一章。
冷却液容量 1.5 l
最大水流量 1.8 l/min
喷灯的最大压力提升 Q
max
4.5 bar (65psi)
工作温度 -10°C 至 +40°C（+14°F 至 +104°F）
运输温度 -20°C 至 +55°C（-4°F 至 +131°F）
尺寸（长 × 宽 × 高） 540 × 200 × 170 mm
(21.26×7.874×6.693in)
空载重量 8 kg (17.6lb)
密封等级 IP23
在环境温度 25°C (77°F)、占空比 40% 的条件下，本冷却装置的额定电流为 300 A。
占空比
占空比是指在没有过载的某一负荷下，在十分钟内可进行焊接或切割的时间百分比。占空比适
用于 40°C/104°F 或以下的温度。
密封等级
IP 代码指示密封等级，即防止固体物质或水分渗入的防护程度。
带 IP23 标记的设备在室内和户外均可使用。
0445 030 101
- 7 -
© ESAB AB 2017
4 安装
4 安装
必须由专业人员进行安装。
小心！
本产品适用于工业用途。在民用环境中使用可能会引起无线电干扰。采取适当的预
防措施是用户的责任。
4.1 位置
将本冷却装置放置在其冷却空气出入口不会被阻挡的地方。
A. 最小 200 mm (8”)
B. 最小 200 mm (8”)
0445 030 101
- 8 -
© ESAB AB 2017
