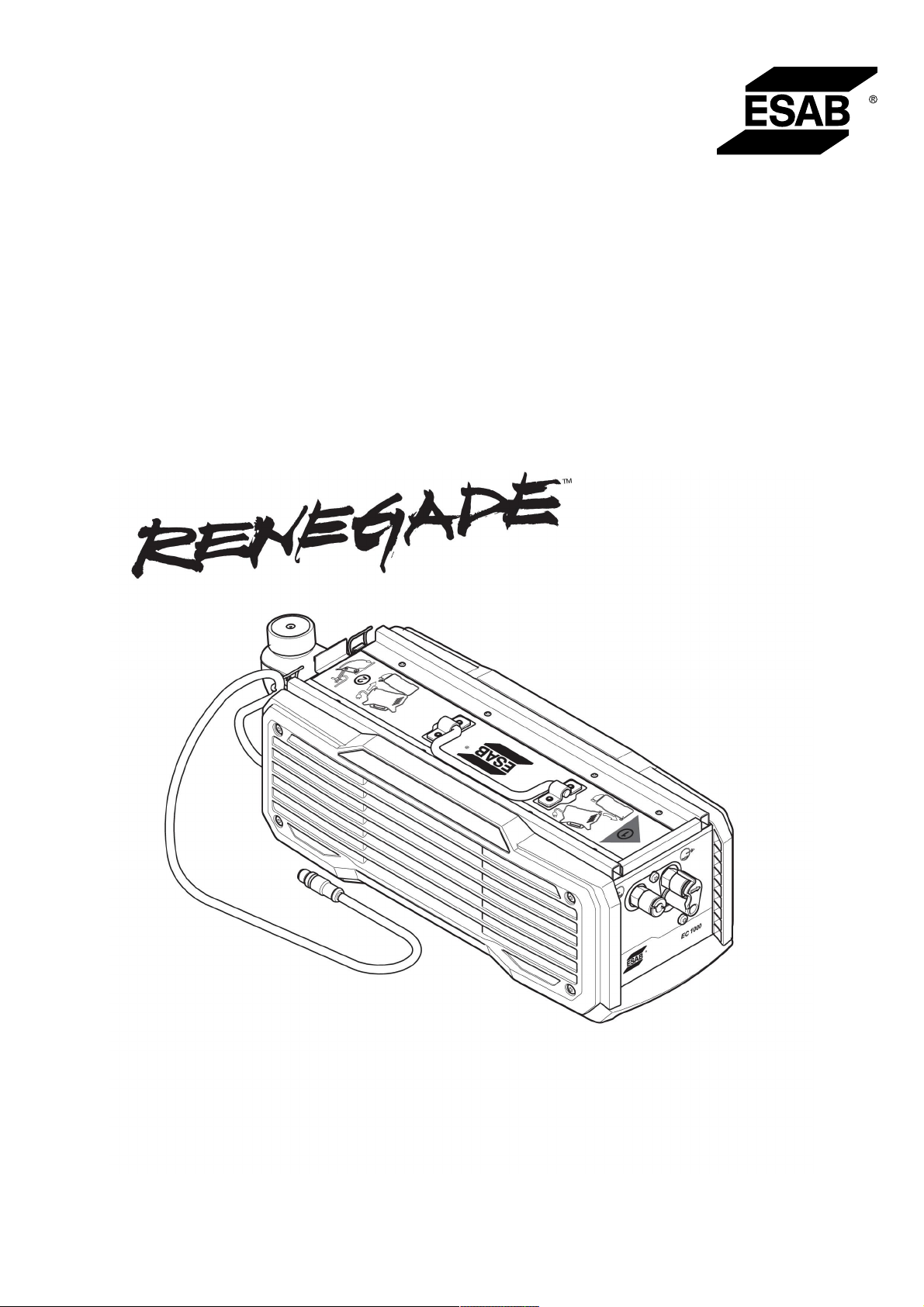

ESAB EC 1000 Instruction manual [it]

EC1000

Istruzioni per l'uso

0445 030 101 IT 20171016

Valid for: serial no. 720-xxx-xxxx

SOMMARIO

1

SICUREZZA................................................................................................... 4

1.1 Significato dei simboli ............................................................................. 4

1.2 Precauzioni per la sicurezza ................................................................... 4

1.3 Responsabilità dell'utente ....................................................................... 5

2

INTRODUZIONE ............................................................................................ 7

2.1 Dotazioni ................................................................................................... 7

3

CARATTERISTICHE TECNICHE .................................................................. 8

4

INSTALLAZIONE ........................................................................................... 9

4.1 Posizione................................................................................................... 9

4.2 Installazione dell'apparecchio per saldatura ......................................... 10

4.3 Installazione della torcia .......................................................................... 10

5

FUNZIONAMENTO ........................................................................................ 11

5.1 Informazioni generali ............................................................................... 11

5.2 Collegamenti e dispositivi di controllo................................................... 11

5.3 Attacco del refrigerante ........................................................................... 11

5.4 ELP (ESAB Logic Pump).......................................................................... 11

5.5 Controllo della ventola di refrigerazione e della pompa dell'acqua .... 12

5.6 Controller pressione refrigerante ........................................................... 12

6

MANUTENZIONE .......................................................................................... 13

6.1 Controllo e pulizia .................................................................................... 13

6.2 Introduzione del refrigerante ................................................................... 16

7

RISOLUZIONE DEI PROBLEMI .................................................................... 18

8

ORDINAZIONE RICAMBI .............................................................................. 19

SCHEMA ELETTRICO ......................................................................................... 20

CARATTERISTICHE DELLA POMPA.................................................................. 21

CARATTERISTICHE DI RAFFREDDAMENTO.................................................... 22

NUMERI D'ORDINE .............................................................................................. 23

ACCESSORI ......................................................................................................... 24

Diritti riservati di modifica delle specifiche senza preavviso.

0445 030 101 © ESAB AB 2017

1 SICUREZZA

1 SICUREZZA

1.1 Significato dei simboli

Utilizzo in questo manuale: Significa Attenzione! State attenti!

PERICOLO!
Significa rischi immediati che, se non evitati, avranno come conseguenza

immediata, lesioni gravi o addirittura letali.

ATTENZIONE!
Significa possibili pericoli che potrebbero dar luogo a lesioni fisiche o

addirittura letali.

AVVISO!
Significa rischi che potrebbero causare lesioni fisiche.

ATTENZIONE!

Prima dell'uso, leggere attentamente il manuale di istruzioni
e attenersi a quanto riportato sulle etichette, alle procedure
di sicurezza e alle schede di sicurezza (SDS).

1.2 Precauzioni per la sicurezza

ATTENZIONE!

La saldatura e il taglio ad arco possono causare lesioni all'operatore o ad altre
persone. Durante la saldatura e il taglio adottare le opportune precauzioni.

GUASTI: in caso di guasti richiedere l'assistenza di persone esperte.

PROTEGGERE SE STESSI E GLI ALTRI!

AVVISO!

L'apparecchiatura di Class A non è destinata all'uso in
luoghi residenziali in cui l'energia elettrica viene fornita dalla
rete pubblica di alimentazione a bassa tensione. A causa di
disturbi sia condotti che radiati, potrebbe essere difficile
assicurare la compatibilità elettromagnetica di
apparecchiature di Class A in questi luoghi.

0445 030 101

- 4 -

© ESAB AB 2017

1 SICUREZZA

NOTA:
Lo smaltimento delle apparecchiature elettroniche deve

essere effettuato presso la struttura di riciclaggio.

In osservanza della direttiva europea 2012/19/CE sui rifiuti
di apparecchiature elettriche ed elettroniche e della relativa
attuazione nella legislazione nazionale, le apparecchiature
elettriche e/o elettroniche che giungono a fine vita operativa
devono essere smaltite presso una struttura di riciclaggio.

In quanto responsabile delle apparecchiature, è tenuto/a ad
informarsi sulle stazioni di raccolta autorizzate.

Per ulteriori informazioni contattare il rivenditore ESAB più
vicino.

1.3 Responsabilità dell'utente

Gli utilizzatori degli apparecchi ESAB sono responsabili del rispetto di tutte le misure di
sicurezza pertinenti da parte del personale che opera con l'apparecchio o nelle sue
vicinanze. Le misure di sicurezza devono soddisfare i requisiti previsti per questo tipo di
apparecchi. Oltre alle norme standard applicabili ai luoghi di lavoro è opportuno rispettare le
indicazioni che seguono.

Tutte le lavorazioni devono essere eseguite da personale addestrato e in possesso di una
buona conoscenza dell'apparecchio. L'azionamento errato dell'apparecchio può dare origine
a situazioni di pericolo che possono causare lesioni all'operatore e danni all'apparecchio.

1. Tutto il personale che utilizza l'apparecchio deve conoscere:
○ il suo funzionamento;
○ l'ubicazione degli arresti di emergenza;
○ le sue funzioni;
○ le misure di sicurezza pertinenti;
○ saldatura e taglio o altre funzioni applicabili dell'apparecchio

2. L'operatore deve accertarsi:
○ che nessun estraneo si trovi all'interno dell'area di lavoro dell’apparecchio per

saldatura prima che questo venga messo in funzione

○ che tutti indossino protezioni quando si innesca l'arco o si inizia il lavoro con

l'apparecchio

3. Il luogo di lavoro deve essere:
○ adeguato allo scopo;
○ esente da correnti d'aria.

4. Dispositivi di protezione individuale:
○ Usare sempre le attrezzature di protezione consigliate, come occhiali di

sicurezza, abiti ignifughi e guanti di sicurezza

○ Non indossare indumenti o accessori ampi come sciarpe, braccialetti, anelli e

affini, che possono impigliarsi o provocare ustioni

5. Precauzioni generali:
○ Accertarsi che il cavo di ritorno sia fissato saldamente
○ Ogni intervento sui componenti elettrici deve essere effettuato solo da

personale specializzato

○ Devono essere disponibili a portata di mano attrezzature antincendio adeguate

e chiaramente indicate

○ Non eseguire mai lubrificazioni e interventi di manutenzione sull'apparecchio

per saldatura quando è in esercizio

0445 030 101

- 5 -

© ESAB AB 2017

1 SICUREZZA

ESAB dispone di un vasto assortimento di accessori e dispositivi di protezione
individuale acquistabili. Per informazioni sull'ordinazione contattare il rivenditore
ESAB di zona oppure visitare il nostro sito Web.

0445 030 101

- 6 -

© ESAB AB 2017

2 INTRODUZIONE

2 INTRODUZIONE

Il gruppo di raffreddamento EC1000 è destinato al raffreddamento delle torce di saldatura
raffreddate ad acqua.

Gli accessori per il prodotto sono consultabili nel capitolo "ACCESSORI" del presente
manuale.

2.1 Dotazioni

Il gruppo di raffreddamento viene fornito completo di:

• Istruzioni per l'uso

• Kit interfaccia anteriore e posteriore per il collegamento del sistema di raffreddamento

all'alimentazione (comprese le viti)

0445 030 101

- 7 -

© ESAB AB 2017

3 CARATTERISTICHE TECNICHE

3 CARATTERISTICHE TECNICHE

EC1000

Consumo elettrico 24 V c.c./3,0A

Potenza di raffreddamento 0,9 kW

Rumore

< 70 dB(A)

(pressione sonora costante in fase di
inattività)

Refrigerante Refrigerante miscelato ESAB pronto all'uso,

vedere il capitolo "ACCESSORI" del manuale
di istruzioni.

Quantità di refrigerante 1,5 l

Portata d'acqua massima 1,8 l/min

Sollevamento massimo a pressione per il
Q

della torcia

max

4,5 bar (65 psi)

Temperatura di esercizio da -10°C a +40°C (da +14°Fa +104°F)

Temperatura durante il trasporto da -20°C a +55°C (da -4°Fa +131°F)

Dimensioni (l x p x a) 540 × 200 × 170 mm

(21,26×7,874×6,693poll.)

Peso vuoto 8 kg (17,6lb)

Classe di protezione IP23

Il gruppo di raffreddamento ha un valore nominale di 300 A a un tempo caldo di saldatura del
40% a una temperatura ambiente di 25 °C (77 °F).

Tempo caldo di saldatura

Il tempo caldo di saldatura indica il tempo, espresso in percentuale di un periodo di dieci
minuti, per cui è possibile saldare o tagliare ad un certo carico senza causare sovraccarichi.
Il tempo caldo di saldatura è valido per una temperatura di 40°C o inferiore.

Classe di protezione

Il codice IPdefinisce la classe di protezione, vale a dire il grado di protezione dalla
penetrazione di corpi solidi o acqua.

Gli apparecchi contrassegnati con l’indicazione IP23 sono intesi per l’uso al chiuso e
all’aperto.

0445 030 101

- 8 -

© ESAB AB 2017

4 INSTALLAZIONE

4 INSTALLAZIONE

L’installazione deve essere effettuata da un professionista.

AVVISO!

Questo prodotto è destinato ad impieghi industriali. In ambito domestico esso può
causare interferenze radio. L'adozione di precauzioni adeguate è di
responsabilità dell'utente.

4.1 Posizione

Posizionare il gruppo di raffreddamento in modo che gli ingressi e le uscite dell'aria di
raffreddamento non siano ostruiti.

A. Minimo 200 mm (8")

B. Minimo 200 mm (8")

0445 030 101

- 9 -

© ESAB AB 2017

4 INSTALLAZIONE

4.2 Installazione dell'apparecchio per saldatura

NOTA:

Assicurarsi che il cavo di interfaccia non rimanga schiacciato tra il generatore e il
gruppo di raffreddamento.

NOTA:

Il gruppo di raffreddamento è alimentato da un generatore di saldatura mediante
il cavo (vedere il capitolo "FUNZIONAMENTO").

4.3 Installazione della torcia

1. Introdurre il refrigerante nel serbatoio dell'acqua del
gruppo di raffreddamento.

2. Collegare la torcia di saldatura TIG. Verificare che la
torcia si trovi alla stessa altezza del gruppo di
raffreddamento, in modo che il refrigerante possa
diffondersi rapidamente in tutto il sistema.

3. Attivare l'alimentazione del generatore di saldatura.

4. Selezionare la torcia di saldatura TIG sul generatore.

5. Premere l'interruttore di attivazione della torcia di
saldatura.

6. Lasciare la pompa dell'acqua del gruppo di
raffreddamento in funzione per tre minuti.

7. Verificare che il livello del refrigerante si trovi tra il
contrassegno superiore e quello inferiore nel serbatoio
dell'acqua. Se necessario, rabboccare.

0445 030 101

- 10 -

© ESAB AB 2017

5 FUNZIONAMENTO

5 FUNZIONAMENTO

5.1 Informazioni generali

Le norme generali di sicurezza per la gestione dell'apparecchiatura sono riportate nel
capitolo "SICUREZZA" del presente manuale e nel capitolo "SICUREZZA" del manuale
del generatore. Leggerle attentamente prima di iniziare ad utilizzare l'apparecchio!

Il gruppo di raffreddamento EC1000 si avvia automaticamente all'avvio della saldatura.
Quando la saldatura viene arrestata, il raffreddamento continua per alcuni minuti, dopodiché
nel gruppo di raffreddamento si attiva la modalità risparmio energetico.

5.2 Collegamenti e dispositivi di controllo

1. Attacco BLU per il refrigerante proveniente

dal gruppo di raffreddamento

2. Attacco ROSSO per il refrigerante (ritorno)

diretto al gruppo di raffreddamento

3. Rabbocco con refrigerante

4. Collegamento all'alimentazione (cavo di

interfaccia)

5.3 Attacco del refrigerante

Per il corretto funzionamento, l'altezza dal gruppo di raffreddamento alla torcia TIG
raffreddata ad acqua deve essere di massimo 8 m. Quando si collega una torcia TIG, deve
trovarsi alla stessa altezza del gruppo di raffreddamento per consentire la diffusione rapida
del refrigerante nel sistema.

NOTA:

Dopo aver collegato una torcia, verificare che il livello del refrigerante sia corretto.
Quando si regola il livello del refrigerante effettuando un rabbocco, non occorre
scollegare i tubi flessibili del refrigerante.

5.4 ELP (ESAB Logic Pump)

Il gruppo di raffreddamento è dotato di un sistema di rilevamento chiamato ELP (ESAB Logic
Pump) che controlla che i tubi flessibili del refrigerante siano collegati. Quando si collega una
torcia TIG raffreddata ad acqua, il raffreddamento si attiva.

0445 030 101

- 11 -

© ESAB AB 2017

5 FUNZIONAMENTO

5.5 Controllo della ventola di refrigerazione e della pompa dell'acqua

Il gruppo di raffreddamento EC1000 è dotato di un sensore termico che consente di
monitorare la temperatura del liquido refrigerante e agevolare il controllo delle funzionalità
del gruppo di raffreddamento. Il gruppo di raffreddamento funziona come descritto di seguito:

• All'avvio della saldatura, la ventola di refrigerazione e la pompa dell'acqua si attivano
automaticamente.

• Se la temperatura del liquido refrigerante supera i +45°C (+113°F), la ventola di
refrigerazione e la pompa dell'acqua si attivano, anche se non è in corso una
saldatura.

• Se la temperatura del liquido refrigerante è inferiore a +45°C (+113°F) e la saldatura
si arresta, la ventola di refrigerazione e la pompa dell'acqua rimangono attive per 3
minuti per accelerare il raffreddamento dell'apparecchiatura. Dopo 3 minuti la ventola
di refrigerazione e la pompa dell'acqua si arrestano.

• Se la temperatura del liquido di raffreddamento è di almeno +45°C (+113°F) e la
saldatura si arresta, la ventola di refrigerazione e la pompa dell'acqua rimangono
attive per accelerare il raffreddamento dell'apparecchiatura. Quando la temperatura
del liquido refrigerante scende sotto i +35°C (+95°F), la ventola e la pompa
rimangono attive per 3 minuti e quindi si arrestano. Se la temperatura del liquido
refrigerante non scende sotto i +35°C (+95°F) entro 7 minuti dall'interruzione della
saldatura (a causa di una temperatura ambiente alta), la ventola e la pompa
rimangono attive per 3 minuti e quindi si arrestano in ogni caso. Ciò significa che la
ventola e la pompa si arrestano al massimo 10 minuti dopo l'interruzione della
saldatura, a prescindere dalla temperatura del liquido refrigerante.

• Se la temperatura del liquido refrigerante supera i +65°C (+149°F), la funzione di
protezione termica arresta automaticamente la saldatura, il codice di errore "Err2"
viene visualizzato sul display del generatore e la spia di surriscaldamento sul display
si illumina. La ventola di refrigerazione e la pompa dell'acqua rimangono attive.
Quando la temperatura del liquido refrigerante scende sotto i +55°C (+131°F), il
codice di errore "Err2" viene cancellato e la spia di surriscaldamento sul display si
spegne. Infine, quando la temperatura del liquido refrigerante scende sotto i +35°C
(+95°F), la ventola e la pompa rimangono attive per 3 minuti e quindi si arrestano. Se
la temperatura del liquido refrigerante non scende sotto i +35°C (+95°F) entro 10
minuti dall'interruzione della saldatura (a causa di una temperatura ambiente alta), la
ventola e la pompa si arrestano in ogni caso.

5.6 Controller pressione refrigerante

La pompa è dotata di una valvola meccanica di sfogo della pressione. La valvola si apre
gradualmente quando la pressione risulta eccessiva (4,8bar/70psi). Ciò può accadere in
presenza di una piega nel tubo flessibile che causa problemi al flusso o lo arresta del tutto.

0445 030 101

- 12 -

© ESAB AB 2017

6 MANUTENZIONE

6 MANUTENZIONE

NOTA:

Per garantire un funzionamento sicuro e affidabile, è importante una
manutenzione regolare.

AVVISO!

Le piastre di sicurezza possono essere rimosse solo da personale autorizzato
con adeguate competenze nel settore elettrico.

AVVISO!

Tutti gli obblighi di garanzia del fornitore decadono qualora l'acquirente tenti di
intervenire direttamente sul prodotto durante il periodo di garanzia al fine di
correggere eventuali difetti.

6.1 Controllo e pulizia

Specialmente negli ambienti di lavoro polverosi, il flusso d'aria che attraversa il gruppo di
raffreddamento trasporta particelle che rimangono intrappolate nell'elemento refrigerante.
Ciò causa una riduzione della capacità di raffreddamento. Per mantenere le prestazioni e
aumentare la durata del gruppo di raffreddamento, è obbligatorio pulirlo a intervalli regolari
con aria compressa. La frequenza dipende da:

• Processo di saldatura

• Durata dell'arco

• Ambiente circostante (aree di rettifica, ecc.)

Apparecchiatura e prerequisiti

• Cacciaviti, Torx T25 e T30

• Aria compressa secca a una pressione di 4bar (58psi)

• Dispositivi di protezione individuale consigliati, come tappi per le orecchie, occhiali di
sicurezza, maschera, guanti e scarpe antinfortunistiche.

• La pulizia deve essere effettuata in un ambiente di lavoro appositamente preparato.

0445 030 101

- 13 -

© ESAB AB 2017

6 MANUTENZIONE

Procedura di pulizia

1. Scollegare il cavo di interfaccia tra il generatore e il gruppo di raffreddamento, quindi

spegnere il generatore.

2. Rimuovere i pannelli laterali del gruppo di raffreddamento e in seguito il pannello

superiore.

0445 030 101

- 14 -

© ESAB AB 2017

6 MANUTENZIONE

3. Pulire i componenti interni del gruppo di raffreddamento usando aria compressa secca

con una pressione di 4bar (58psi) seguendo l'ordine indicato di seguito:

a) Soffiare aria compressa dall'alto verso il basso nella pompa dell'acqua e

nell'ELP (ESAB Logic Pump).
b) Soffiare aria compressa sui lati della pompa dell'acqua e del gruppo ELP.
c) Pulire accuratamente lo scambiatore di calore, la ventola di refrigerazione e il

sensore termico soffiando aria compressa lateralmente dal lato sinistro dello

scambiatore di calore e attraverso la ventola di refrigerazione.
d) Dopo aver rimosso tutta la polvere possibile dall'interno dello scambiatore di

calore e dalla ventola, rimuovere l'eventuale polvere rimanente soffiando aria

compressa anche dal lato destro dello scambiatore di calore, della ventola di

refrigerazione e del sensore termico.
e) Soffiare aria compressa sul lato sinistro e destro della scheda del sistema di

raffreddamento.
f) Soffiare aria compressa in tutte le direzioni e intorno al serbatoio dell'acqua.

0445 030 101

NOTA:

Assicurarsi che non sia rimasta polvere su nessuna parte del gruppo di
raffreddamento.

- 15 -

© ESAB AB 2017

6 MANUTENZIONE

4. Riposizionare il pannello superiore del gruppo di raffreddamento. Far passare il cavo
CAN interno dietro al supporto nel pannello superiore. In seguito, riposizionare i
pannelli laterali. Serrare le viti alla coppia corretta, secondo quanto riportato
nell'illustrazione seguente.

NOTA:

Assicurarsi che il pannello superiore sia posizionato nella direzione
corretta. La freccia gialla sulla decalcomania del pannello superiore deve
puntare verso la parte anteriore del sistema di raffreddamento, verso il lato
corto in cui si trovano gli attacchi del refrigerante.

5. Posizionare il generatore nella parte superiore del gruppo di raffreddamento e
ricollegare il cavo di interfaccia, come descritto nel capitolo "INSTALLAZIONE".

6.2 Introduzione del refrigerante

Utilizzare solo refrigerante miscelato "ESAB", vedere il capitolo "ACCESSORI".

• Introdurre il refrigerante. Il livello del
liquido deve essere compreso tra il segno
superiore e il segno inferiore.

Il refrigerante raccomandato deve essere utilizzato nel sistema, al fine di non creare
ostruzioni che possano intasare la pompa, i tubi dell'acqua o altri elementi. L'uso di un liquido

0445 030 101

- 16 -

© ESAB AB 2017

6 MANUTENZIONE

refrigerante diverso da quello prescritto potrebbe causare danni all'apparecchio. In presenza
di danni derivanti da tale negligenza, gli obblighi di garanzia di ESAB decadono.

NOTA:

Dopo aver collegato una torcia, verificare che il livello del refrigerante sia corretto.
Quando si regola il livello del refrigerante effettuando un rabbocco, non occorre
scollegare i tubi flessibili del refrigerante.

AVVISO!

Il refrigerante deve essere trattato come rifiuto chimico.

0445 030 101

- 17 -

© ESAB AB 2017

7 RISOLUZIONE DEI PROBLEMI

7 RISOLUZIONE DEI PROBLEMI

Prima di richiedere l'intervento di un tecnico dell'assistenza autorizzato, eseguire i controlli
indicati di seguito.

Tipo di guasto Intervento

La torcia è surriscaldata. • Verificare il flusso di raffreddamento e

che i tubi flessibili del refrigerante non
siano piegati o danneggiati.

• Verificare che il tempo caldo di saldatura
per la corrente di saldatura non sia stato
superato (vedere il capitolo
CARATTERISTICHE TECNICHE del
presente manuale e nel manuale di
istruzioni del generatore).

• Pulire l'elemento refrigerante mediante
aria compressa.

• Controllare il livello del refrigerante.

La pompa dell'acqua e la ventola di
refrigerazione non funzionano.

Sul display del generatore viene visualizzato
il codice di errore "Err 2" a indicare che la
temperatura del fluido refrigerante è troppo
alta.

• Verificare che i tubi flessibili del
refrigerante siano collegati correttamente
agli attacchi rapidi del gruppo di
raffreddamento.

• Controllare che il cavo di interfaccia che
collega il generatore e il gruppo di
raffreddamento sia collegato
correttamente.

• Pulire l'elemento refrigerante mediante
aria compressa.

• Attendere che la temperatura del
refrigerante scenda sotto i +55°C
(+131°F) e che il codice di errore
scompaia.

• Verificare che il tempo caldo di saldatura
per la corrente di saldatura non sia stato
superato (vedere il capitolo
CARATTERISTICHE TECNICHE del
presente manuale e nel manuale di
istruzioni del generatore).

0445 030 101

- 18 -

© ESAB AB 2017

8 ORDINAZIONE RICAMBI

8 ORDINAZIONE RICAMBI

AVVISO!

Le riparazioni e gli interventi a livello elettrico devono essere effettuati solamente
da tecnici di manutenzione autorizzati da ESAB. Utilizzare solo ricambi e
componenti soggetti a usura originali ESAB.

EC1000 è progettato e collaudato in conformità alle norme internazionali ed europee

IEC/EN 60974-1, IEC/EN 60974-2 e IEC/EN 60974-10, alla norma canadese
CAN/CSA-E60974-1 e alla norma degli Stati Uniti ANSI/IEC 60974-1. Al completamento

degli interventi di assistenza o riparazione, è responsabilità del personale che esegue il
lavoro assicurarsi che il prodotto rispetti i requisiti delle norme di cui sopra.

I ricambi e i componenti usurati possono essere ordinati dal più vicino rivenditore ESAB;
vedere il retro della copertina del presente documento. Al momento dell’ordine, indicare il
tipo di prodotto, il numero di serie, la denominazione e il numero del ricambio specificati
nell’elenco dei ricambi. In questo modo si facilita l’invio del pezzo desiderato.

0445 030 101

- 19 -

© ESAB AB 2017

SCHEMA ELETTRICO

SCHEMA ELETTRICO

0445 030 101

- 20 -

© ESAB AB 2017

CARATTERISTICHE DELLA POMPA

CARATTERISTICHE DELLA POMPA

0445 030 101

- 21 -

© ESAB AB 2017

CARATTERISTICHE DI RAFFREDDAMENTO

CARATTERISTICHE DI RAFFREDDAMENTO

0445 030 101

- 22 -

© ESAB AB 2017

NUMERI D'ORDINE

NUMERI D'ORDINE

Ordering Number Denomination Type

0445 045 880 Cooling unit EC1000

0463 427 001 Spare parts list EC1000

Technical documentation is available on the Internet at www.esab.com.

0445 030 101

- 23 -

© ESAB AB 2017

ACCESSORI

ACCESSORI

0465 720 002 ESAB's ready mixed coolant (10 l)

Use of any other cooling liquid than the
prescribed one might damage the
equipment. In case of such damage, all
warranty undertakings from ESAB
cease to apply.

0464 600 880 Interface kit

To attach the cooler to the power
source, Including one interface kit
front, one interface kit back and four
screws Remform Torx 5×16 black

0445 030 101

- 24 -

© ESAB AB 2017

ACCESSORI

0445 030 101

- 25 -

© ESAB AB 2017

ESAB subsidiaries and representative offices

Europe

AUSTRIA

ESAB Ges.m.b.H
Vienna-Liesing
Tel: [phone]
Fax: [phone]

BELGIUM

S.A. ESAB N.V.
Heist-op-den-Berg
Tel: [phone]
Fax: [phone]

BULGARIA

ESAB Kft Representative Office
Sofia
Tel: [phone]
Fax: [phone]

THE CZECH REPUBLIC

ESAB VAMBERK s.r.o.
Vamberk
Tel: [phone]
Fax: [phone]

DENMARK

Aktieselskabet ESAB
Herlev
Tel: [phone]
Fax: [phone]

FINLAND

ESAB Oy
Helsinki
Tel: [phone]
Fax: [phone]

GREAT BRITAIN

ESAB Group (UK) Ltd
Waltham Cross
Tel: [phone]
Fax: [phone]

ESAB Automation Ltd
Andover
Tel: [phone]
Fax: [phone]

FRANCE

ESAB France S.A.
Cergy Pontoise
Tel: [phone]
Fax: [phone]

GERMANY

ESAB Welding & Cutting GmbH
Langenfeld
Tel: [phone]
Fax: [phone]

HUNGARY

ESAB Kft
Budapest
Tel: [phone]
Fax: [phone]

ITALY

ESAB Saldatura S.p.A.
Bareggio (Mi)
Tel: [phone]
Fax: [phone]

THE NETHERLANDS

ESAB Nederland B.V.
Amersfoort
Tel: [phone]
Fax: [phone]

NORWAY

AS ESAB
Larvik
Tel: [phone]
Fax: [phone]

POLAND

ESAB Sp.zo.o.
Katowice
Tel: [phone]
Fax: [phone]

PORTUGAL

ESAB Lda
Lisbon
Tel: [phone]
Fax: [phone]

ROMANIA

ESAB Romania Trading SRL
Bucharest
Tel: [phone]
Fax: [phone]

RUSSIA

LLC ESAB
Moscow
Tel: [phone]
Fax: [phone]

SLOVAKIA

ESAB Slovakia s.r.o.
Bratislava
Tel: [phone]
Fax: [phone]

SPAIN

ESAB Ibérica S.A.
San Fernando de Henares
(MADRID)
Tel: [phone]
Fax: [phone]

SWEDEN

ESAB Sverige AB
Gothenburg
Tel: [phone]
Fax: [phone]

ESAB International AB
Gothenburg
Tel: [phone]
Fax: [phone]

SWITZERLAND

ESAB Europe GmbH
Baar
Tel: [phone]
Fax: [phone]

UKRAINE

ESAB Ukraine LLC
Kiev
Tel: [phone]
Fax: [phone]

North and South America

ARGENTINA

CONARCO
Buenos Aires
Tel: [phone]
Fax: [phone]

BRAZIL

ESAB S.A.
Contagem-MG
Tel: [phone]
Fax: [phone]

CANADA

ESAB Group Canada Inc.
Missisauga, Ontario
Tel: [phone]
Fax: [phone]

MEXICO

ESAB Mexico S.A.
Monterrey
Tel: [phone]
Fax: [phone]

USA

ESAB Welding & Cutting
Products
Florence, SC
Tel: [phone]
Fax: [phone]

Asia/Pacific

AUSTRALIA

ESAB South Pacific
Archerfield BC QLD 4108
Tel: [phone]
Fax: [phone]

CHINA

Shanghai ESAB A/P
Shanghai
Tel: [phone]
Fax: [phone]

INDIA

ESAB India Ltd
Calcutta
Tel: [phone]
Fax: [phone]

INDONESIA

P.T. ESABindo Pratama
Jakarta
Tel: [phone]
Fax: [phone]

JAPAN

ESAB Japan
Tokyo
Tel: [phone]
Fax: [phone]

MALAYSIA

ESAB (Malaysia) Snd Bhd
USJ
Tel: [phone]
Fax: [phone]

SINGAPORE

ESAB Asia/Pacific Pte Ltd
Singapore
Tel: [phone]
Fax: [phone]

SOUTH KOREA

ESAB SeAH Corporation
Kyungnam
Tel: [phone]
Fax: [phone]

UNITED ARAB EMIRATES

ESAB Middle East FZE
Dubai
Tel: [phone]
Fax: [phone]

Africa

EGYPT

ESAB Egypt
Dokki-Cairo
Tel: [phone]
Fax: [phone]

SOUTH AFRICA

ESAB Africa Welding & Cutting
Ltd
Durbanvill 7570 - Cape Town
Tel: [phone]

Distributors

For addresses and phone
numbers to our distributors in
other countries, please visit our
home page

www.esab.com

www.esab.com
